Слайд 1

Описание слайда:

Лекция 12 Оптические измерения

Слайд 2

Описание слайда:

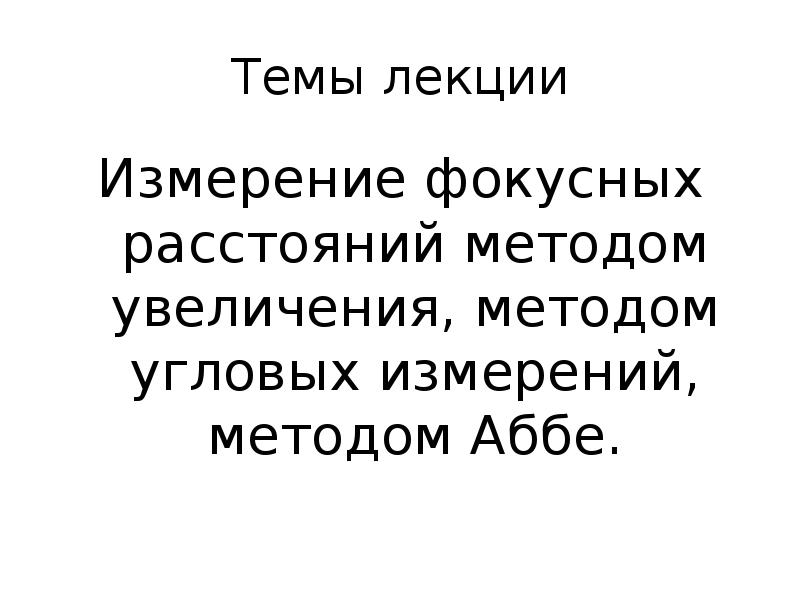

Темы лекции Измерение фокусных расстояний методом увеличения, методом угловых измерений, методом Аббе.

Слайд 3

Описание слайда:

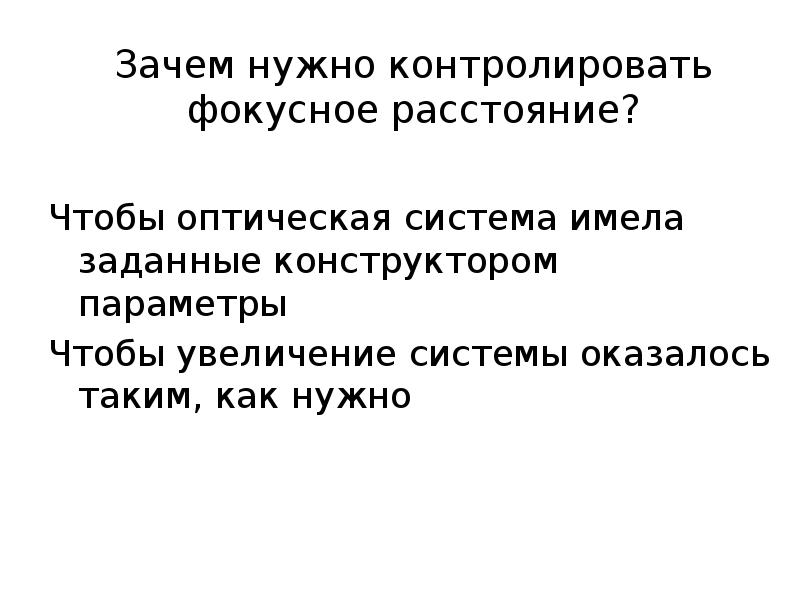

Зачем нужно контролировать фокусное расстояние? Чтобы оптическая система имела заданные конструктором параметры Чтобы увеличение системы оказалось таким, как нужно

Слайд 4

Описание слайда:

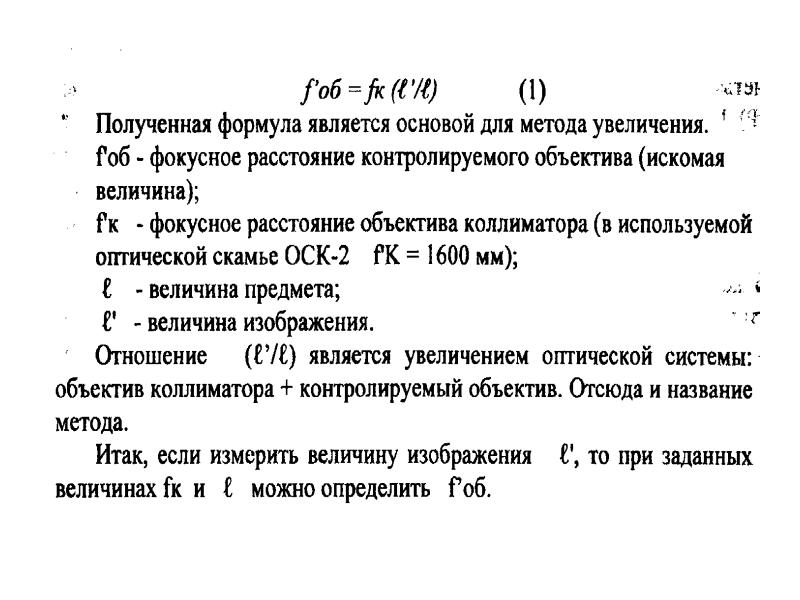

Метод увеличения

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

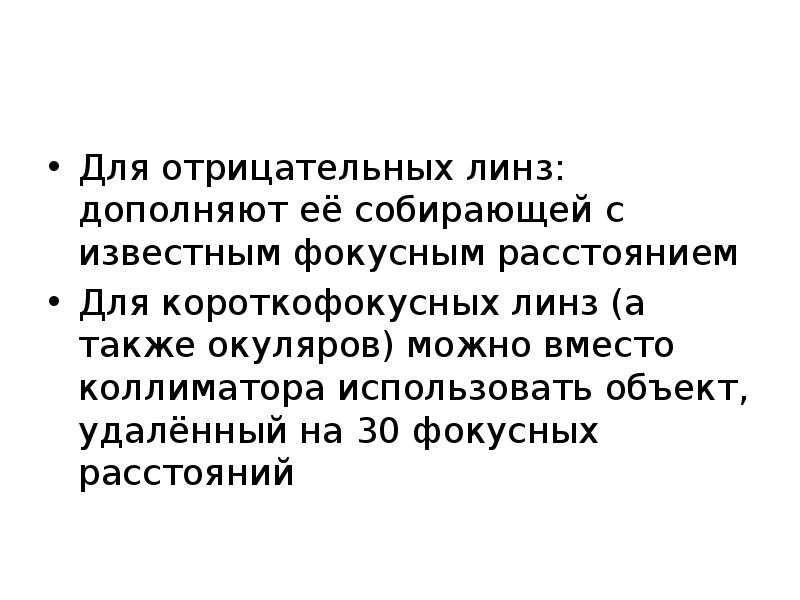

Для отрицательных линз: дополняют её собирающей с известным фокусным расстоянием Для короткофокусных линз (а также окуляров) можно вместо коллиматора использовать объект, удалённый на 30 фокусных расстояний

Слайд 7

Описание слайда:

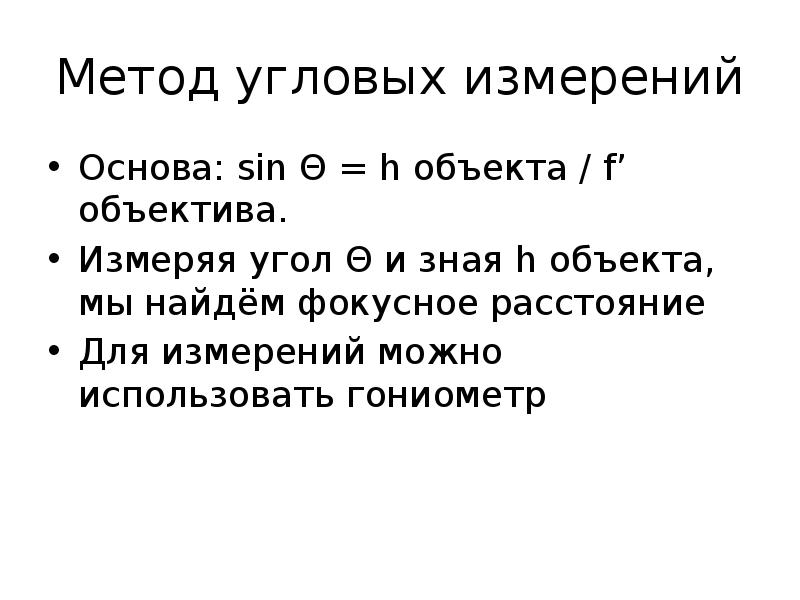

Метод угловых измерений Основа: sin Θ = h объекта / f’ объектива. Измеряя угол Θ и зная h объекта, мы найдём фокусное расстояние Для измерений можно использовать гониометр

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

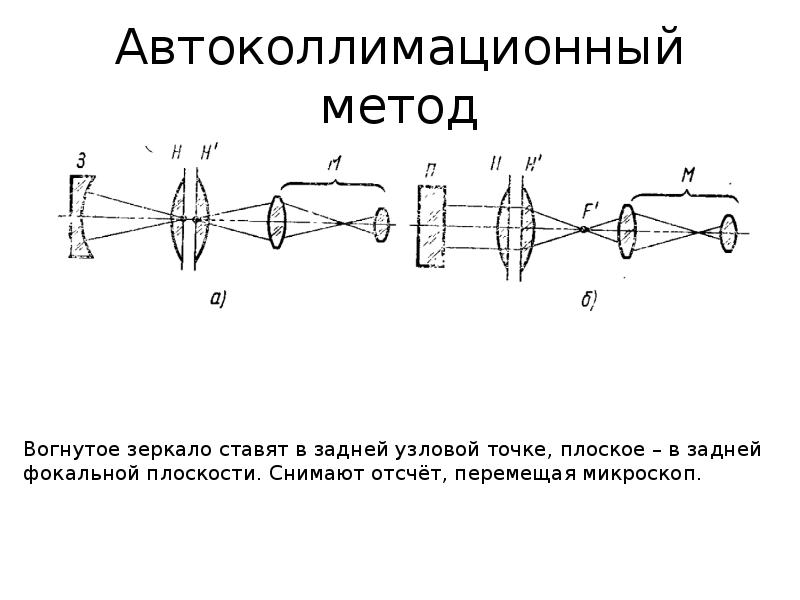

Автоколлимационный метод

Слайд 10

Описание слайда:

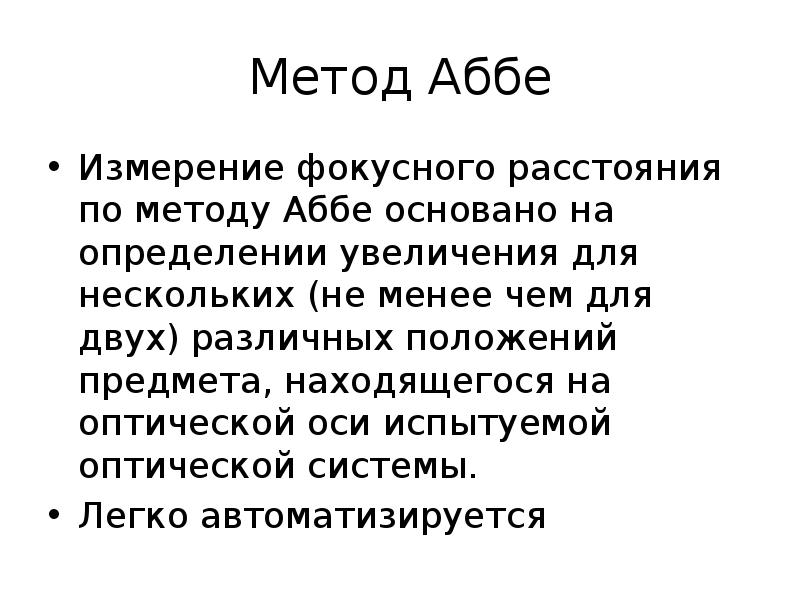

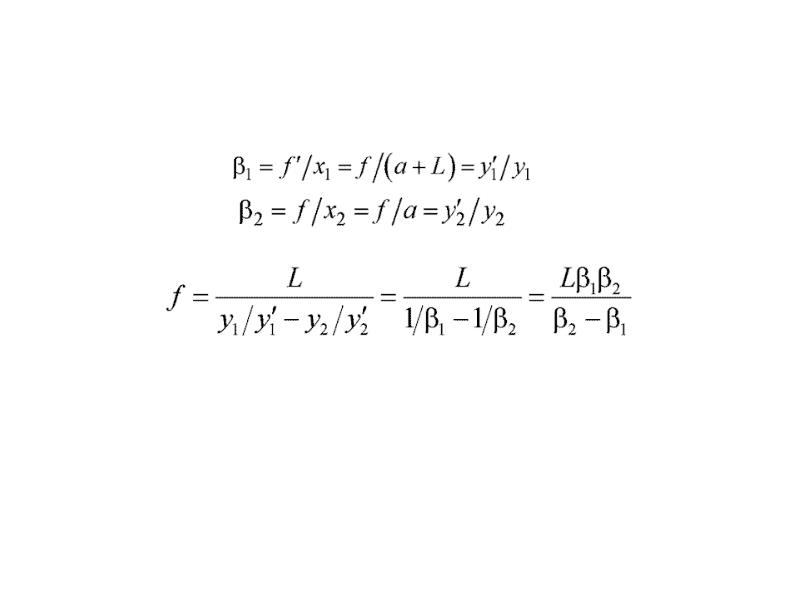

Метод Аббе Измерение фокусного расстояния по методу Аббе основано на определении увеличения для нескольких (не менее чем для двух) различных положений предмета, находящегося на оптической оси испытуемой оптической системы. Легко автоматизируется

Слайд 11

Описание слайда:

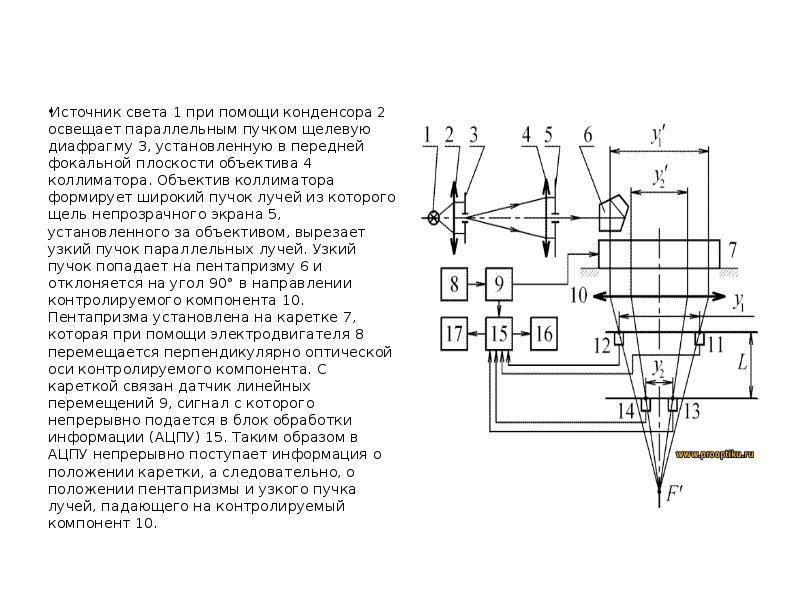

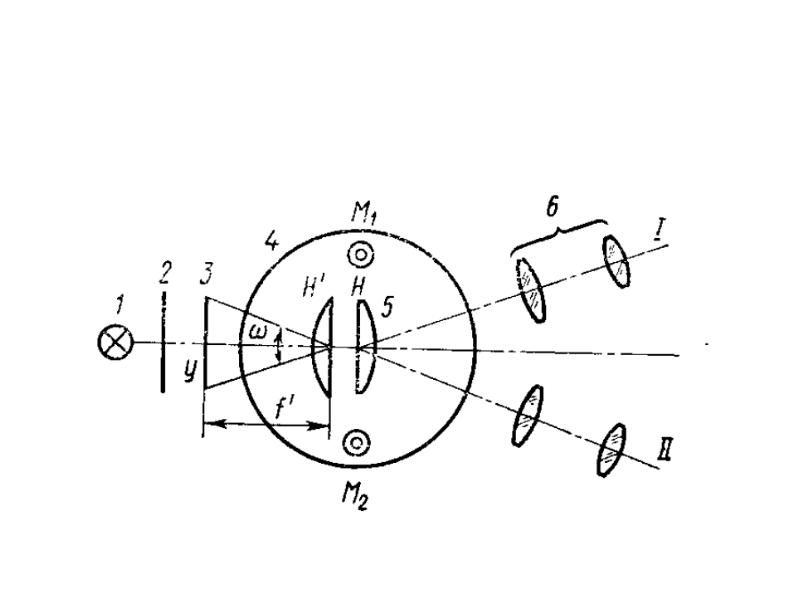

Источник света 1 при помощи конденсора 2 освещает параллельным пучком щелевую диафрагму 3, установленную в передней фокальной плоскости объектива 4 коллиматора. Объектив коллиматора формирует широкий пучок лучей из которого щель непрозрачного экрана 5, установленного за объективом, вырезает узкий пучок параллельных лучей. Узкий пучок попадает на пентапризму 6 и отклоняется на угол 90° в направлении контролируемого компонента 10. Пентапризма установлена на каретке 7, которая при помощи электродвигателя 8 перемещается перпендикулярно оптической оси контролируемого компонента. С кареткой связан датчик линейных перемещений 9, сигнал с которого непрерывно подается в блок обработки информации (АЦПУ) 15. Таким образом в АЦПУ непрерывно поступает информация о положении каретки, а следовательно, о положении пентапризмы и узкого пучка лучей, падающего на контролируемый компонент 10.
