Вы можете ознакомиться и скачать презентацию на тему Как разгадать «химический кроссворд». Доклад-сообщение содержит 27 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Как разгадать «химический кроссворд» рисуем формулу вещества по ЯМР и масс-спектрам

Слайд 2

Описание слайда:

Зачем разгадывать «химические кроссворды»? Контроль химического синтеза положение защитных и реакционных групп, идентификация продуктов реакций Установление химических формул новых природных соединений при «нулевых» исходных данных Промышленный шпионаж :) То же самое, но для «рукотворных» соединений

Слайд 3

Описание слайда:

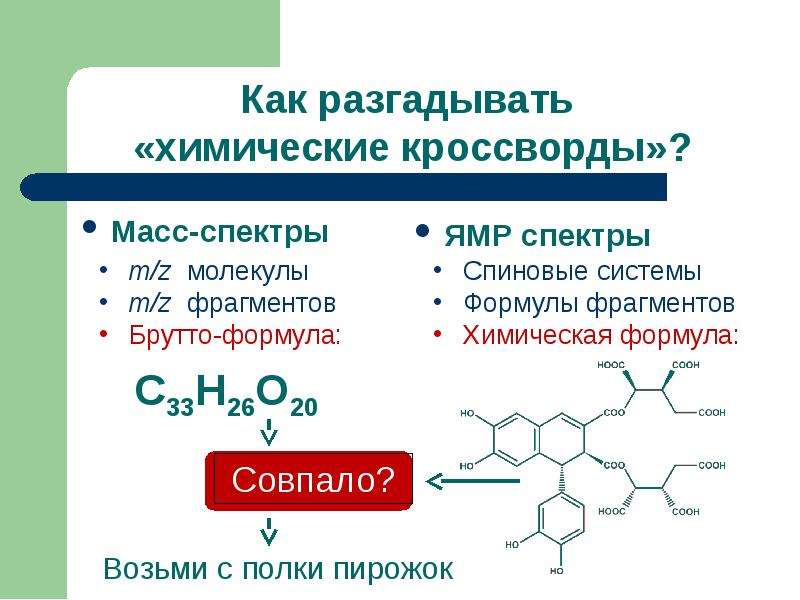

Как разгадывать «химические кроссворды»? Масс-спектры

Слайд 4

Описание слайда:

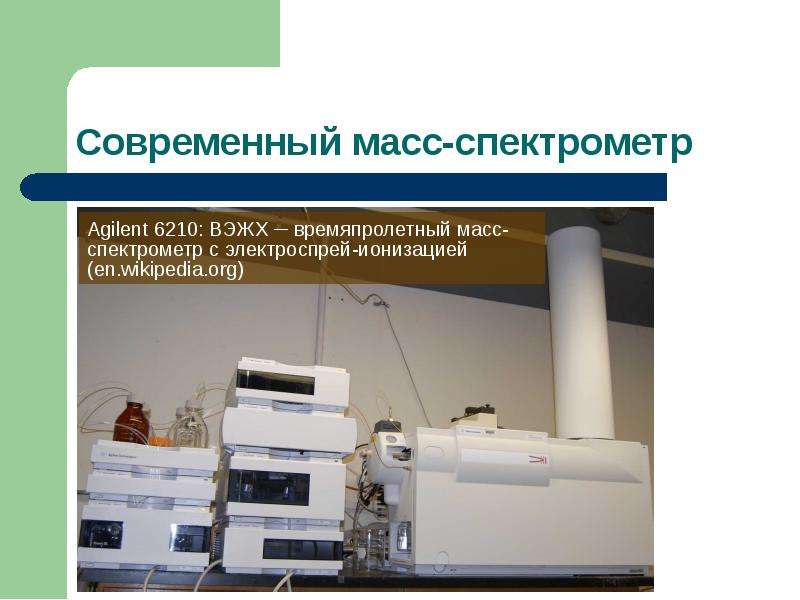

Современный масс-спектрометр

Слайд 5

Описание слайда:

Масс спектр

Слайд 6

Описание слайда:

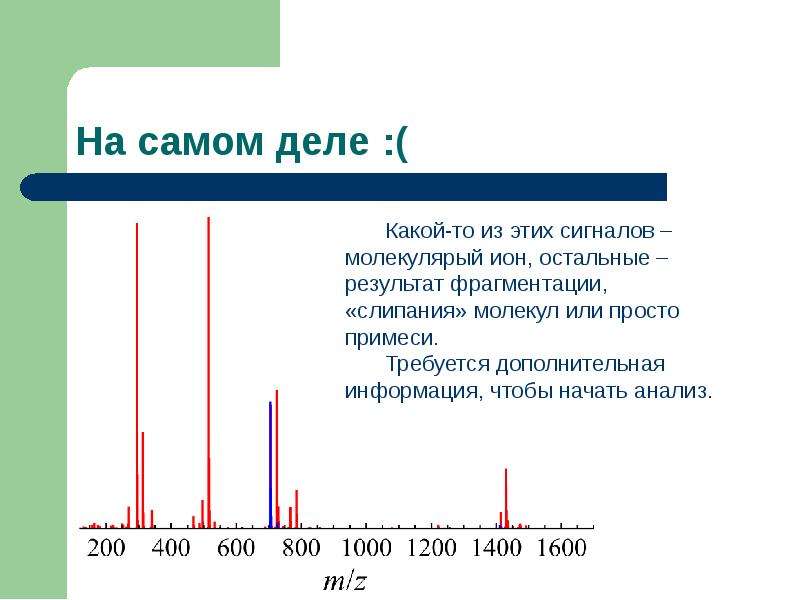

На самом деле :(

Слайд 7

Описание слайда:

Если известна формула

Слайд 8

Описание слайда:

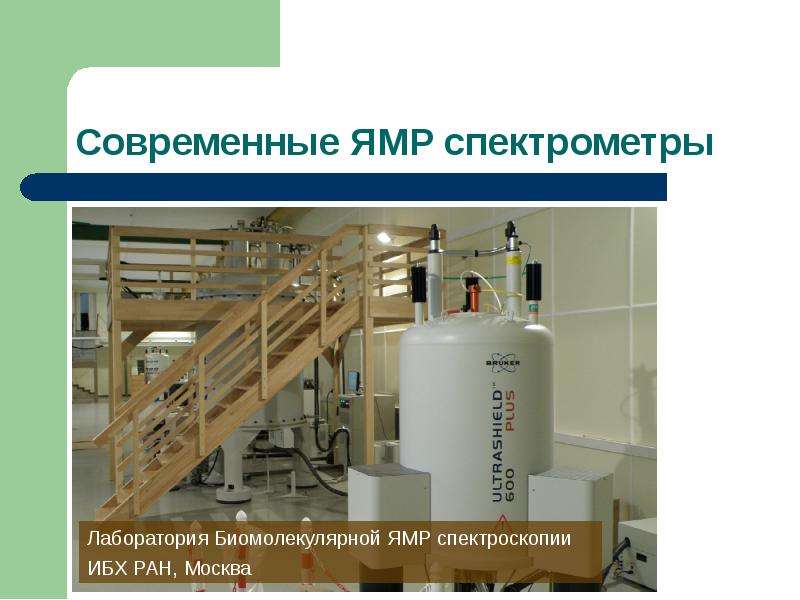

Современные ЯМР спектрометры

Слайд 9

Описание слайда:

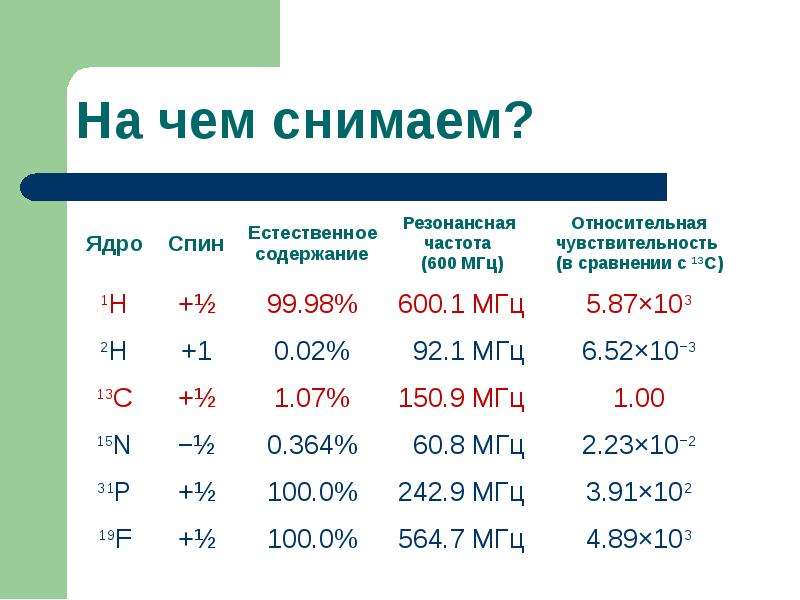

На чем снимаем?

Слайд 10

Описание слайда:

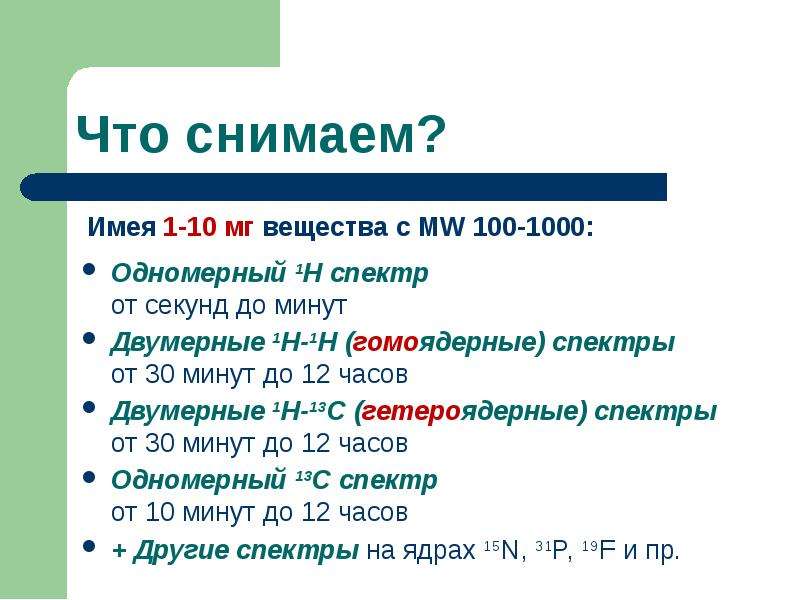

Что снимаем? Одномерный 1Н спектр от секунд до минут Двумерные 1Н-1Н (гомоядерные) спектры от 30 минут до 12 часов Двумерные 1Н-13С (гетероядерные) спектры от 30 минут до 12 часов Одномерный 13С спектр от 10 минут до 12 часов + Другие спектры на ядрах 15N, 31P, 19F и пр.

Слайд 11

Описание слайда:

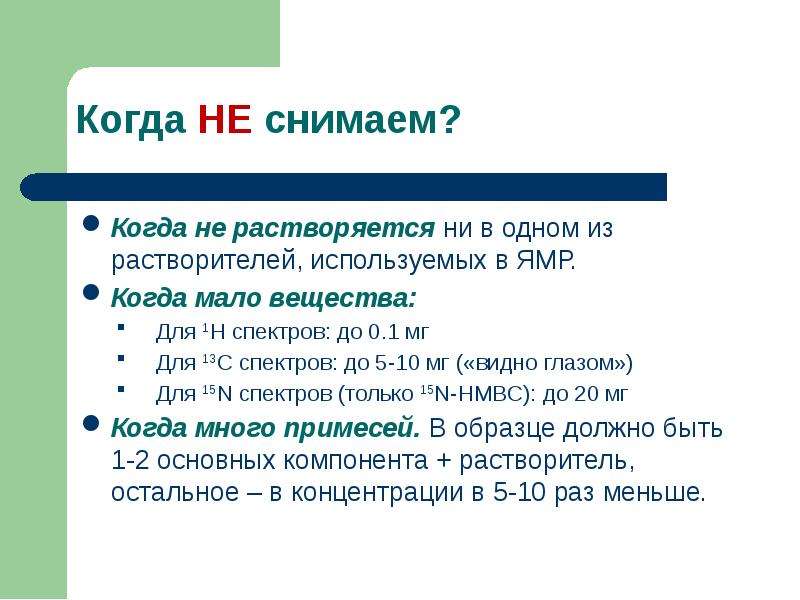

Когда НЕ снимаем? Когда не растворяется ни в одном из растворителей, используемых в ЯМР. Когда мало вещества: Для 1H спектров: до 0.1 мг Для 13С спектров: до 5-10 мг («видно глазом») Для 15N спектров (только 15N-HMBC): до 20 мг Когда много примесей. В образце должно быть 1-2 основных компонента + растворитель, остальное – в концентрации в 5-10 раз меньше.

Слайд 12

Описание слайда:

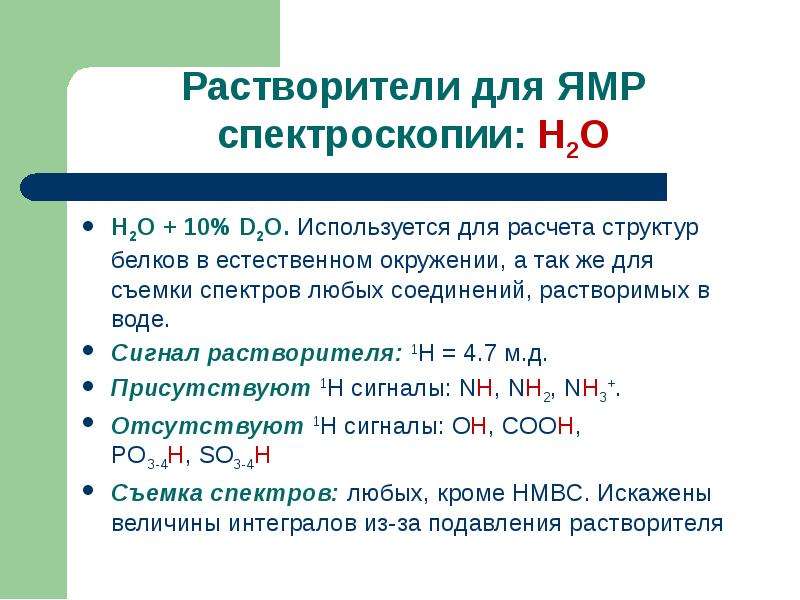

Растворители для ЯМР спектроскопии: H2O H2O + 10% D2O. Используется для расчета структур белков в естественном окружении, а так же для съемки спектров любых соединений, растворимых в воде. Сигнал растворителя: 1H = 4.7 м.д. Присутствуют 1H сигналы: NH, NH2, NH3+. Отсутствуют 1H сигналы: OH, COOH, PO3-4H, SO3-4H Съемка спектров: любых, кроме HMBC. Искажены величины интегралов из-за подавления растворителя

Слайд 13

Описание слайда:

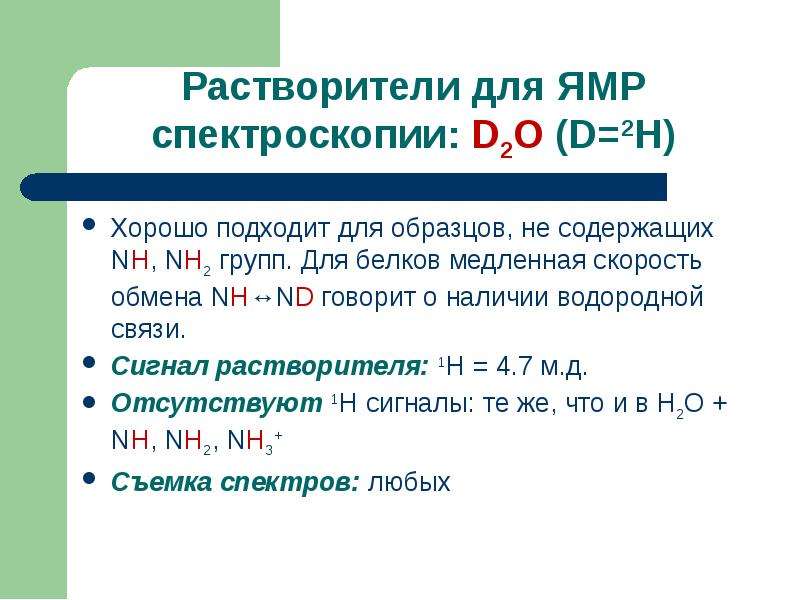

Растворители для ЯМР спектроскопии: D2O (D=2H) Хорошо подходит для образцов, не содержащих NH, NH2 групп. Для белков медленная скорость обмена NH↔ND говорит о наличии водородной связи. Сигнал растворителя: 1H = 4.7 м.д. Отсутствуют 1H сигналы: те же, что и в H2O + NH, NH2, NH3+ Съемка спектров: любых

Слайд 14

Описание слайда:

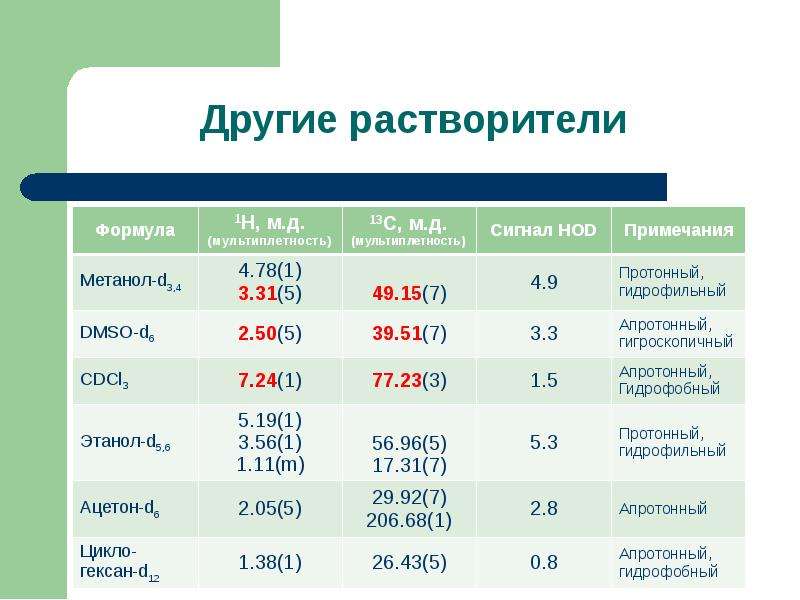

Другие растворители

Слайд 15

Описание слайда:

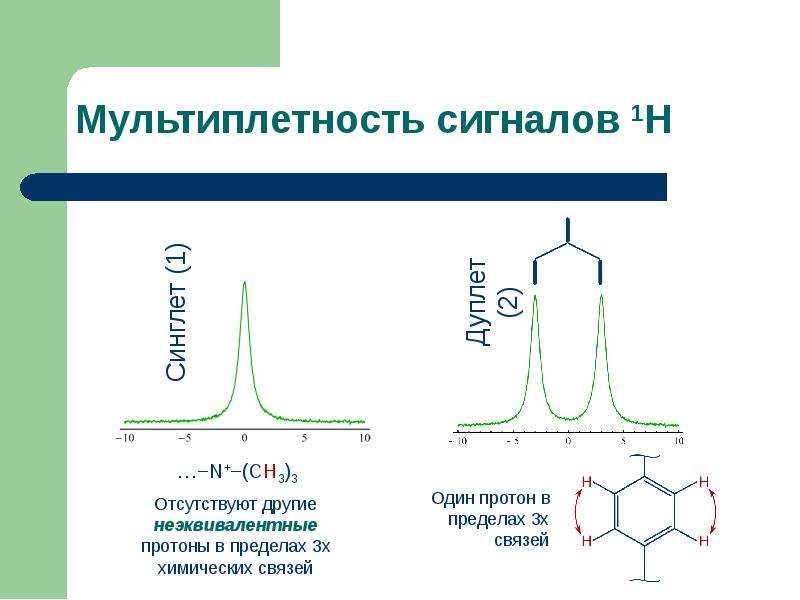

Мультиплетность сигналов 1H

Слайд 16

Описание слайда:

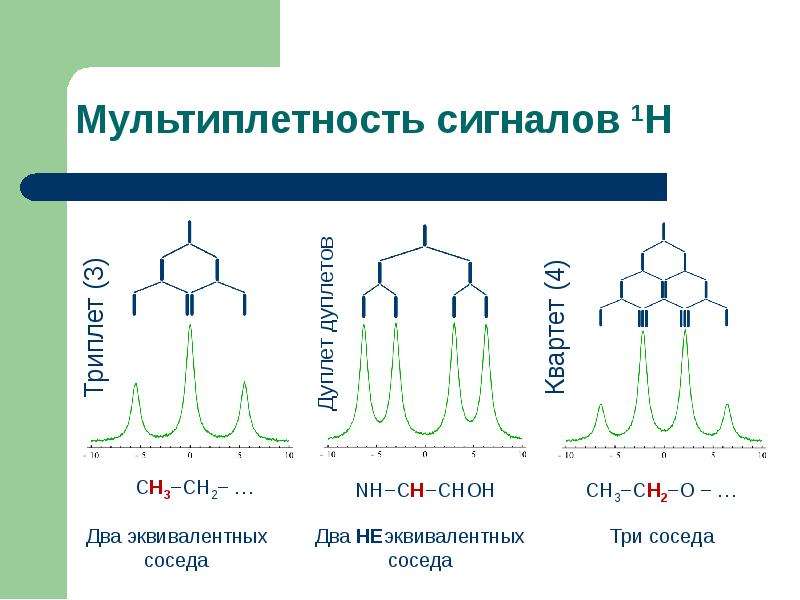

Мультиплетность сигналов 1H

Слайд 17

Описание слайда:

Химические сдвиги 1Н Метилы C−CH3 0÷1.5 м.д. Метилы N,O−CH3 3−4 м.д. Метилены С−СН1,2 1−3 м.д. Метилены N,O−СН1,2 3−6 м.д. Ароматика СH 6−7 м.д. Амиды NH,NH2 6−11 м.д.

Слайд 18

Описание слайда:

Химические сдвиги 13С Метилы C−CH3 5-15 м.д. Метилены С−СН1,2 20−60 м.д. Метилены O−СН1,2 60−90 м.д. Ароматика, С,CH 100-150 м.д. Олефины Карбоксилы С=O 160-220 м.д.

Слайд 19

Описание слайда:

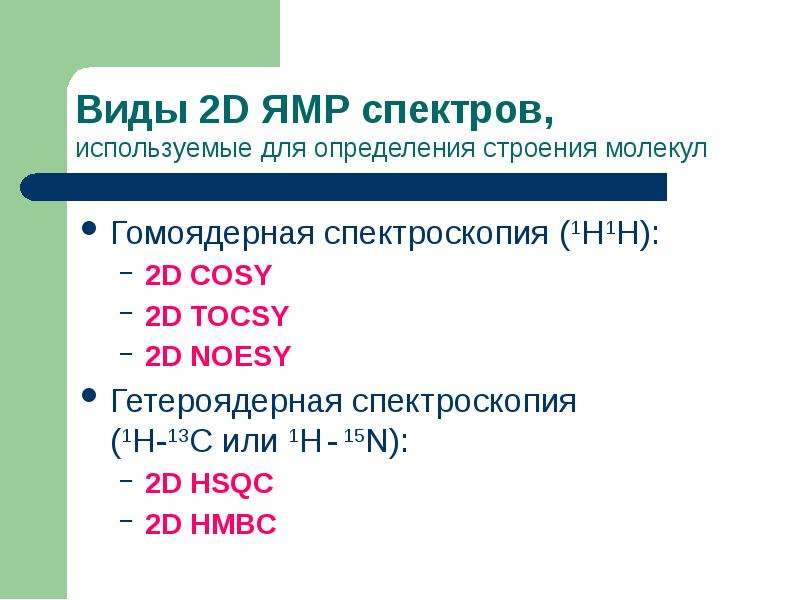

Виды 2D ЯМР спектров, используемые для определения строения молекул Гомоядерная спектроскопия (1H1H): 2D COSY 2D TOCSY 2D NOESY Гетероядерная спектроскопия (1H-13C или 1H-15N): 2D HSQC 2D HMBC

Слайд 20

Описание слайда:

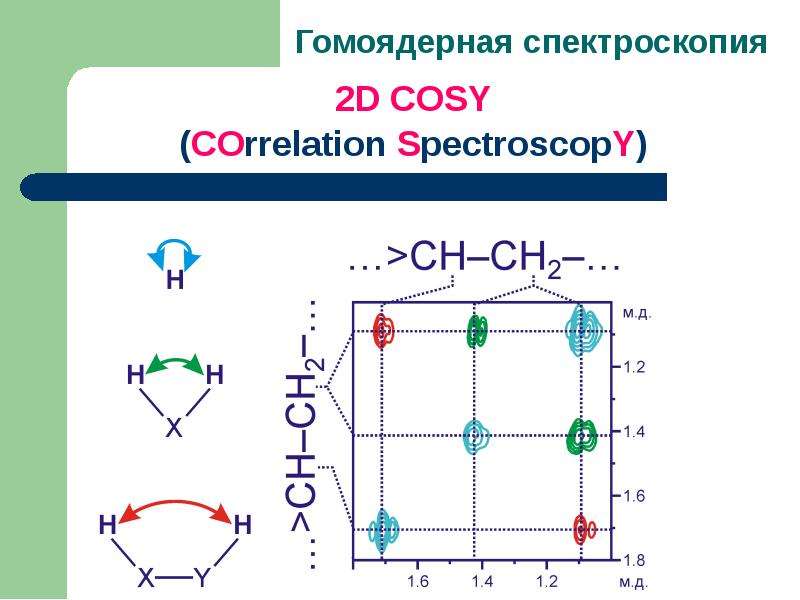

2D COSY (COrrelation SpectroscopY)

Слайд 21

Описание слайда:

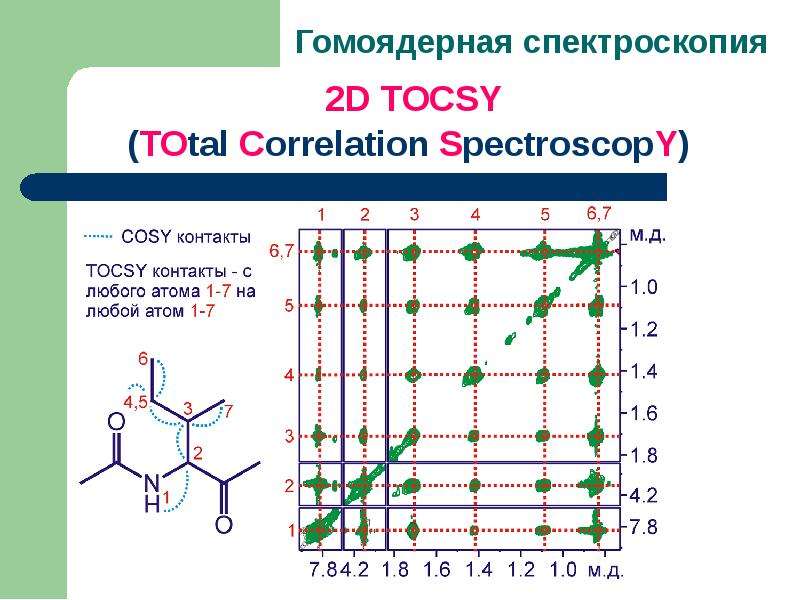

2D TOCSY (TOtal Correlation SpectroscopY)

Слайд 22

Описание слайда:

TOCSY/COSY спектры позволяют выделить спиновые системы

Слайд 23

Описание слайда:

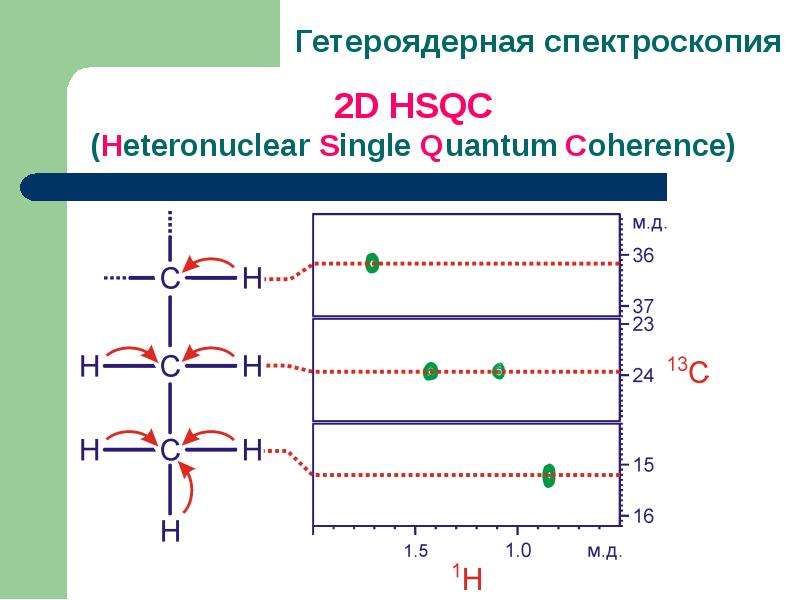

2D HSQC (Heteronuclear Single Quantum Coherence)

Слайд 24

Описание слайда:

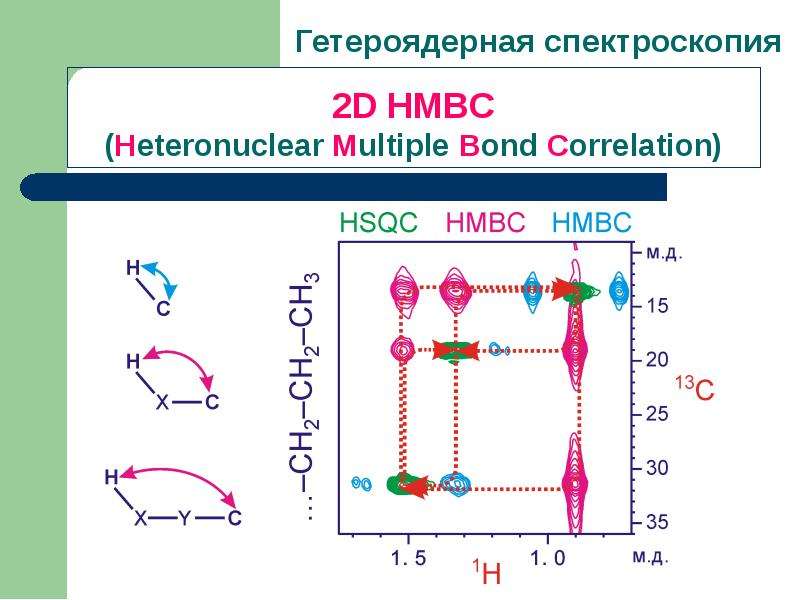

2D HMBC (Heteronuclear Multiple Bond Correlation)

Слайд 25

Описание слайда:

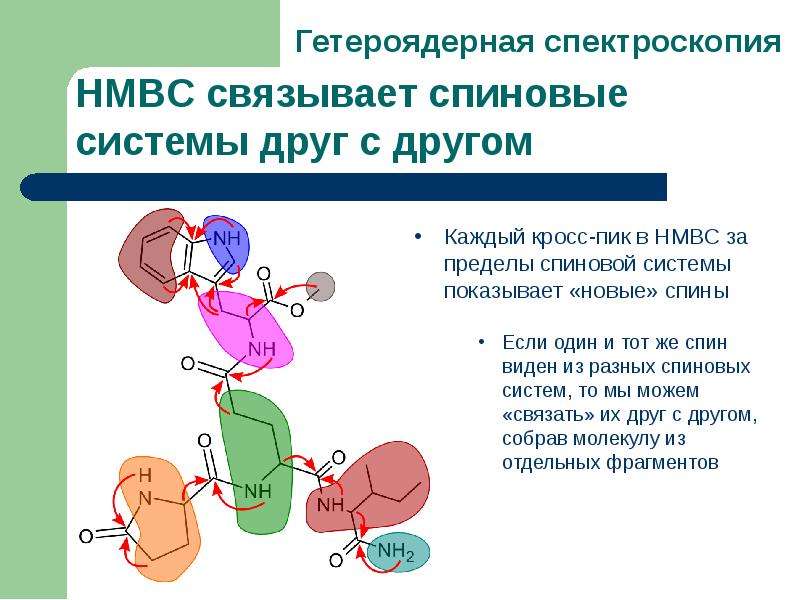

HMBC связывает спиновые системы друг с другом

Слайд 26

Описание слайда:

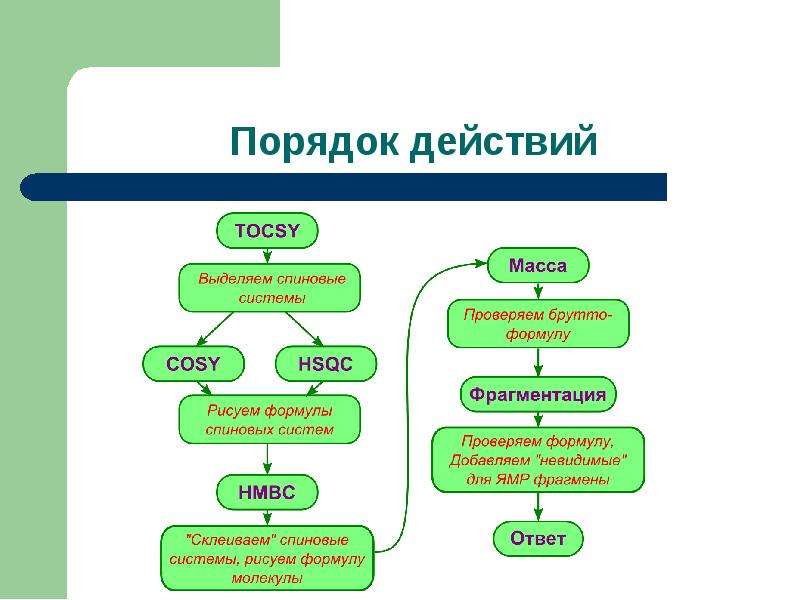

Порядок действий

Слайд 27

Описание слайда:

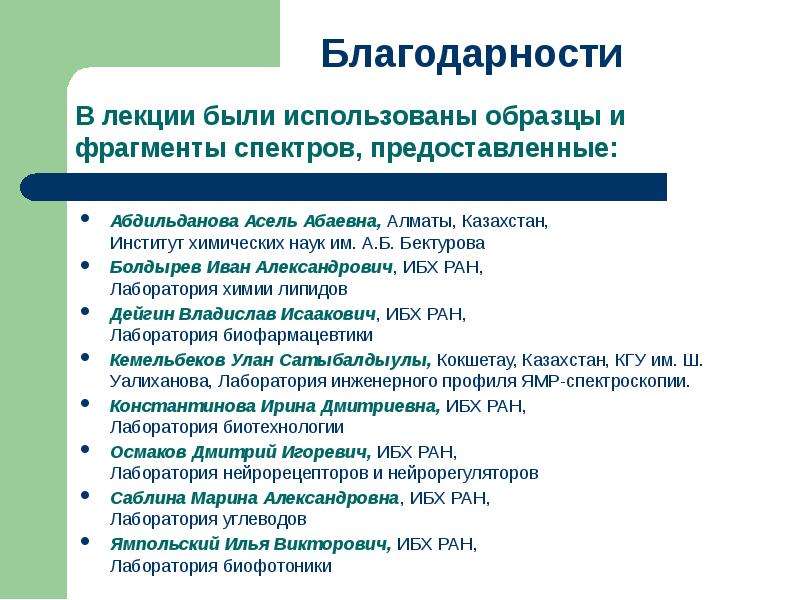

В лекции были использованы образцы и фрагменты спектров, предоставленные: Абдильданова Асель Абаевна, Алматы, Казахстан, Институт химических наук им. А.Б. Бектурова Болдырев Иван Александрович, ИБХ РАН, Лаборатория химии липидов Дейгин Владислав Исаакович, ИБХ РАН, Лаборатория биофармацевтики Кемельбеков Улан Сатыбалдыулы, Кокшетау, Казахстан, КГУ им. Ш. Уалиханова, Лаборатория инженерного профиля ЯМР-спектроскопии. Константинова Ирина Дмитриевна, ИБХ РАН, Лаборатория биотехнологии Осмаков Дмитрий Игоревич, ИБХ РАН, Лаборатория нейрорецепторов и нейрорегуляторов Саблина Марина Александровна, ИБХ РАН, Лаборатория углеводов Ямпольский Илья Викторович, ИБХ РАН, Лаборатория биофотоники
