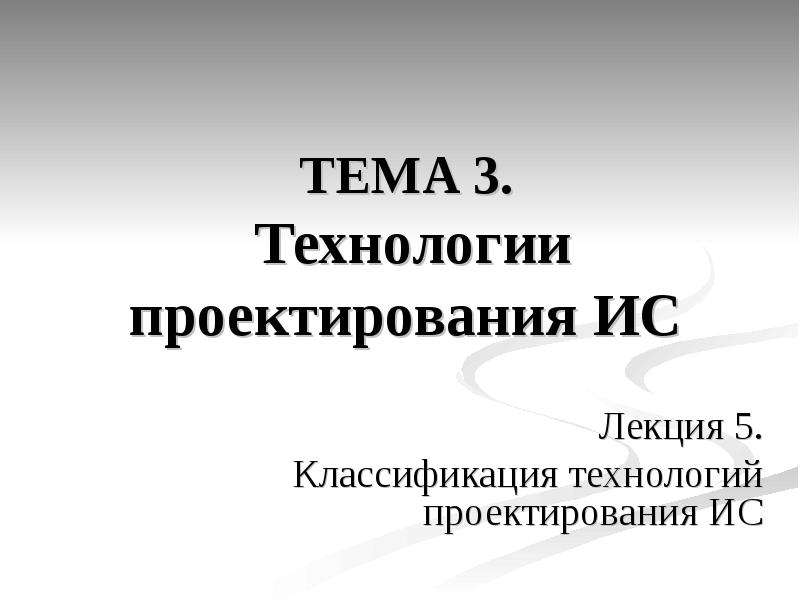

ТЕМА 3. Технологии проектирования ИС Лекция 5. Классификация технологий проектирования ИС

Слайд 2

Описание слайда:

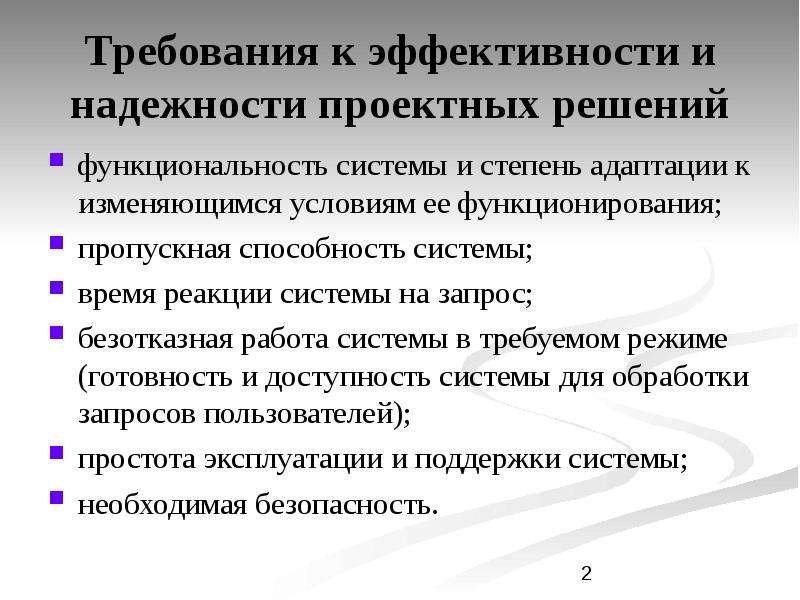

Требования к эффективности и надежности проектных решений функциональность системы и степень адаптации к изменяющимся условиям ее функционирования; пропускная способность системы; время реакции системы на запрос; безотказная работа системы в требуемом режиме (готовность и доступность системы для обработки запросов пользователей); простота эксплуатации и поддержки системы; необходимая безопасность.

Слайд 3

Описание слайда:

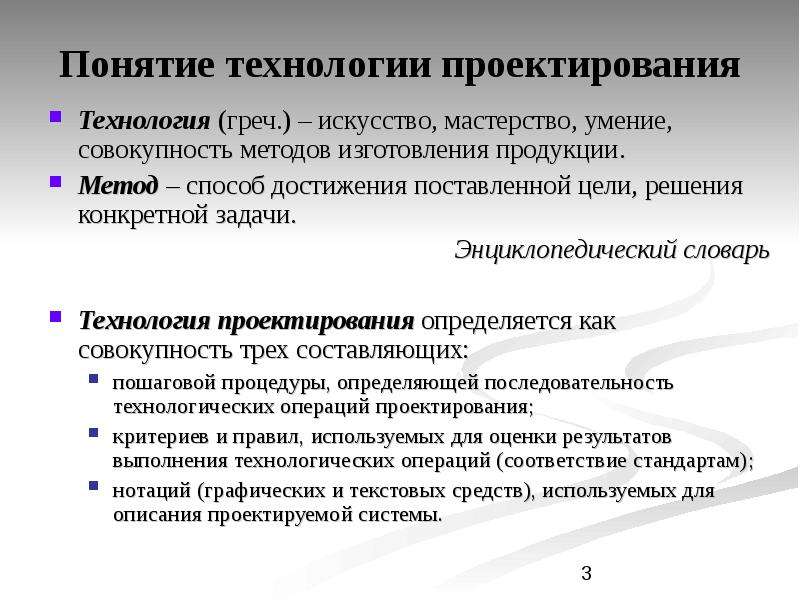

Понятие технологии проектирования Технология (греч.) – искусство, мастерство, умение, совокупность методов изготовления продукции. Метод – способ достижения поставленной цели, решения конкретной задачи. Энциклопедический словарь Технология проектирования определяется как совокупность трех составляющих: пошаговой процедуры, определяющей последовательность технологических операций проектирования; критериев и правил, используемых для оценки результатов выполнения технологических операций (соответствие стандартам); нотаций (графических и текстовых средств), используемых для описания проектируемой системы.

Слайд 4

Описание слайда:

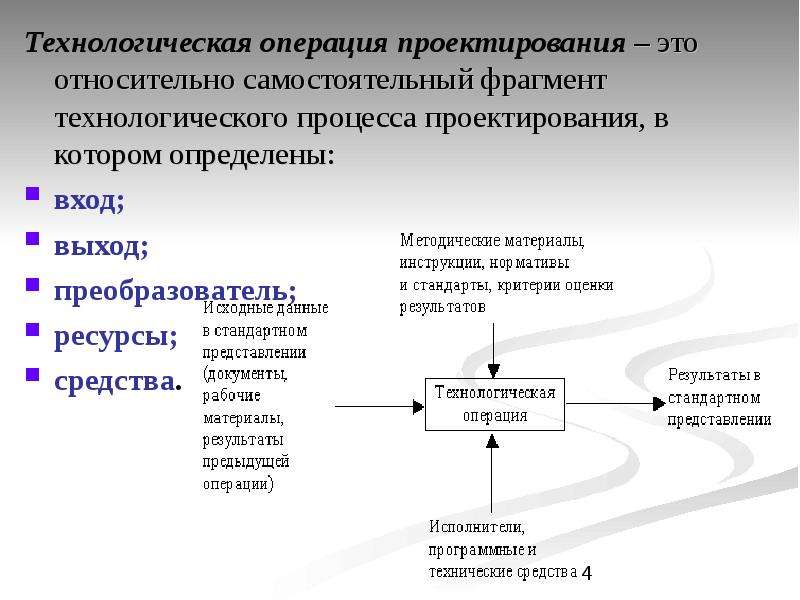

Технологическая операция проектирования – это относительно самостоятельный фрагмент технологического процесса проектирования, в котором определены: Технологическая операция проектирования – это относительно самостоятельный фрагмент технологического процесса проектирования, в котором определены: вход; выход; преобразователь; ресурсы; средства.

Слайд 5

Описание слайда:

Основные термины технологии проектирования Технологическая операция – основная единица работы, выполняемая определенной ролью, которая: подразумевает четко определенную ответственность роли; дает четко определенный результат (набор рабочих продуктов), базирующийся на определенных исходных данных (другом наборе рабочих продуктов); представляет собой единицу работы с жестко определенными границами, которые устанавливаются при планировании проекта.

Слайд 6

Описание слайда:

Основные термины технологии проектирования Рабочий продукт – информационная или материальная сущность, которая создается, модифицируется или используется в некоторой технологической операции (модель, документ, код, тест и т.п.). Роль – определение поведения и обязанностей отдельного лица или группы лиц в среде организации-разработчика, осуществляющих деятельность в рамках некоторого технологического процесса и ответственных за определенные рабочие продукты.

Слайд 7

Описание слайда:

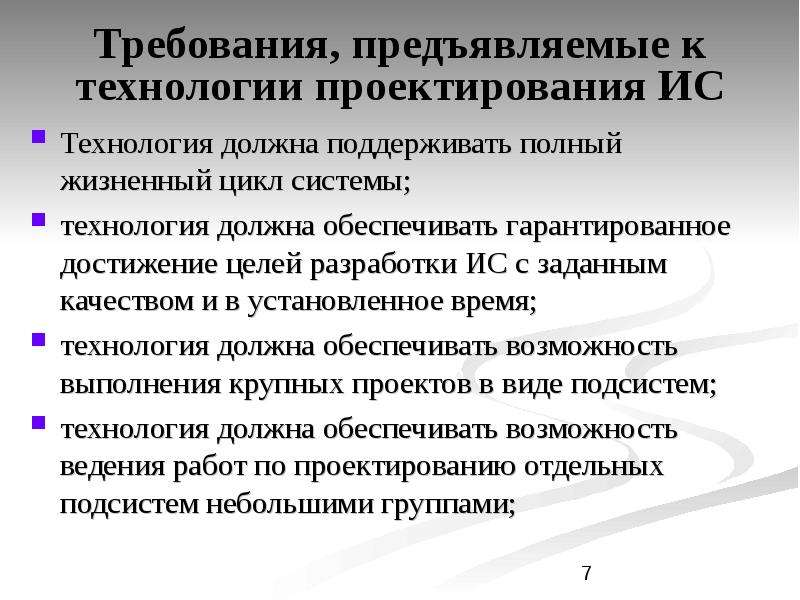

Требования, предъявляемые к технологии проектирования ИС Технология должна поддерживать полный жизненный цикл системы; технология должна обеспечивать гарантированное достижение целей разработки ИС с заданным качеством и в установленное время; технология должна обеспечивать возможность выполнения крупных проектов в виде подсистем; технология должна обеспечивать возможность ведения работ по проектированию отдельных подсистем небольшими группами;

Слайд 8

Описание слайда:

Требования, предъявляемые к технологии проектирования ИС технология должна обеспечивать минимальное время получения работоспособной ИС; технология должна предусматривать возможность управления конфигурацией проекта, ведения версий проекта и его составляющих, возможность автоматического выпуска проектной документации и синхронизацию ее версий с версиями проекта; технология должна обеспечивать независимость выполняемых проектных решений от средств реализации ИС; технология должна быть поддержана комплексом согласованных CASE-средств.

Слайд 9

Описание слайда:

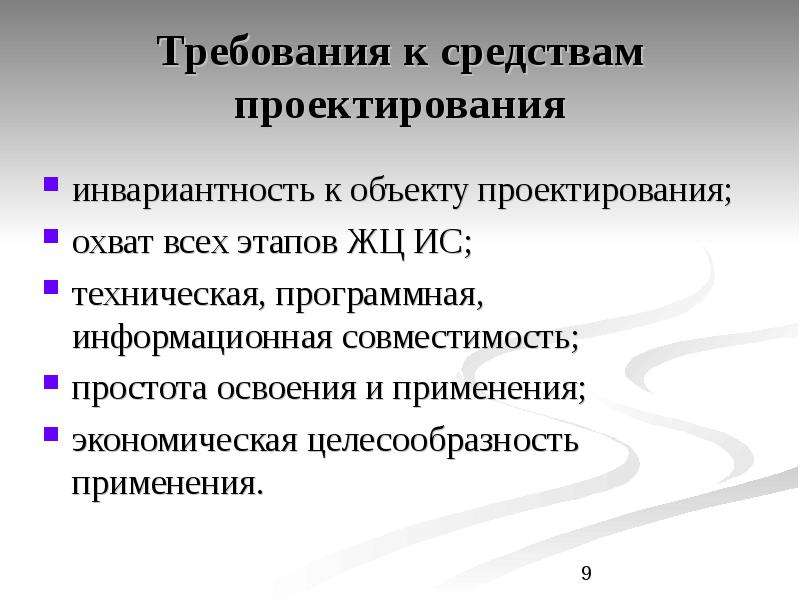

Требования к средствам проектирования инвариантность к объекту проектирования; охват всех этапов ЖЦ ИС; техническая, программная, информационная совместимость; простота освоения и применения; экономическая целесообразность применения.

Слайд 10

Описание слайда:

Классы средств проектирования Средства, поддерживающие проектирование операций обработки информации: алгоритмические языки, библиотеки стандартных подпрограмм и классов объектов, генераторы программ типовых операций обработки данных, утилиты ОС Средства, поддерживающие проектирование технологических подсистем ИС: СУБД, методо-ориентированные ППП, табличные процессоры, графические редакторы, текстовые редакторы, оболочки экспертных систем Средства, поддерживающие проектирование разделов проекта ИС (функциональных подсистем): функционально-ориентированные средства проектирования (типовые проектные решения, функциональные ППП, типовые проекты) Средства, поддерживающие разработку проекта на стадиях ЖЦ ИС (CASE-средства)

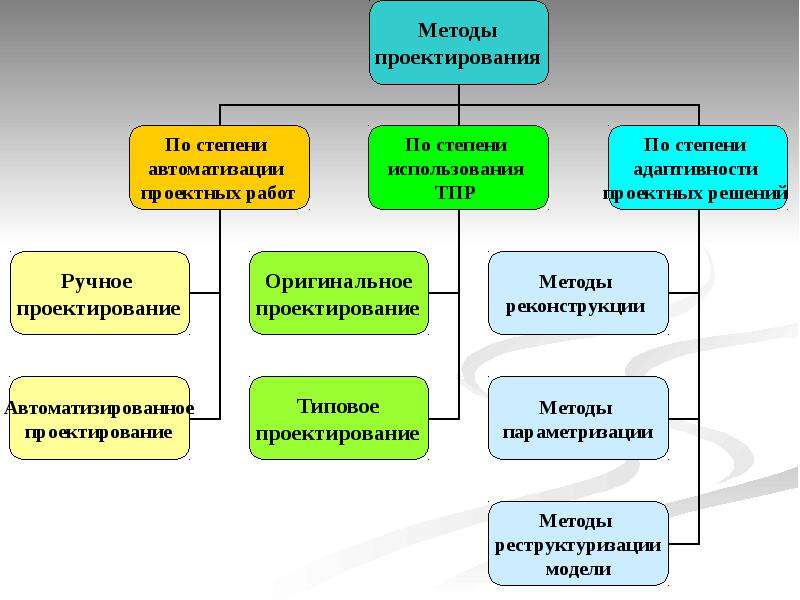

Слайд 11

Описание слайда:

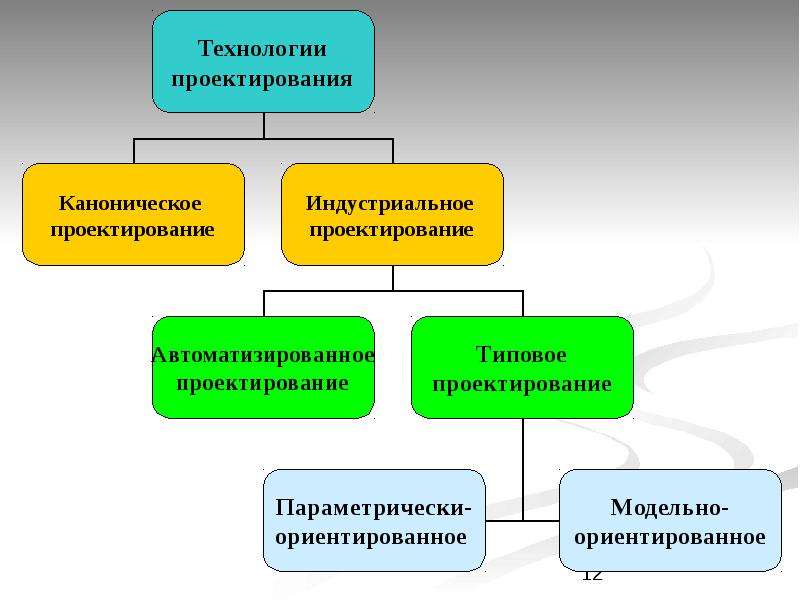

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

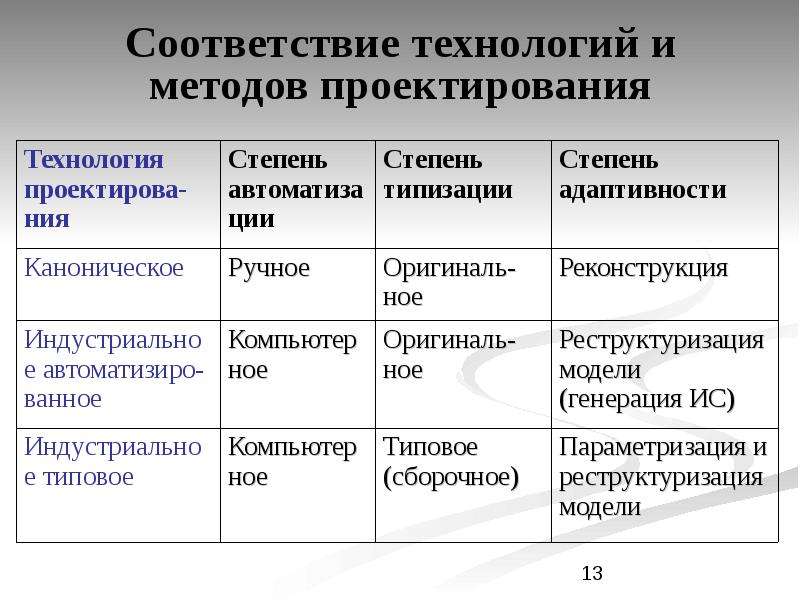

Соответствие технологий и методов проектирования

Слайд 14

Описание слайда:

Каноническое проектирование Каноническое проектирование ИС отражает особенности ручной технологии индивидуального (оригинального) проектирования, осуществляемого на уровне исполнителей без использования каких-либо инструментальных средств, позволяющих интегрировать выполнение элементарных операций. Область применения: для небольших локальных ИС. Модель жизненного цикла ИС: каскадная. Проектная документация: в соответствии с ГОСТ 34.

Слайд 15

Описание слайда:

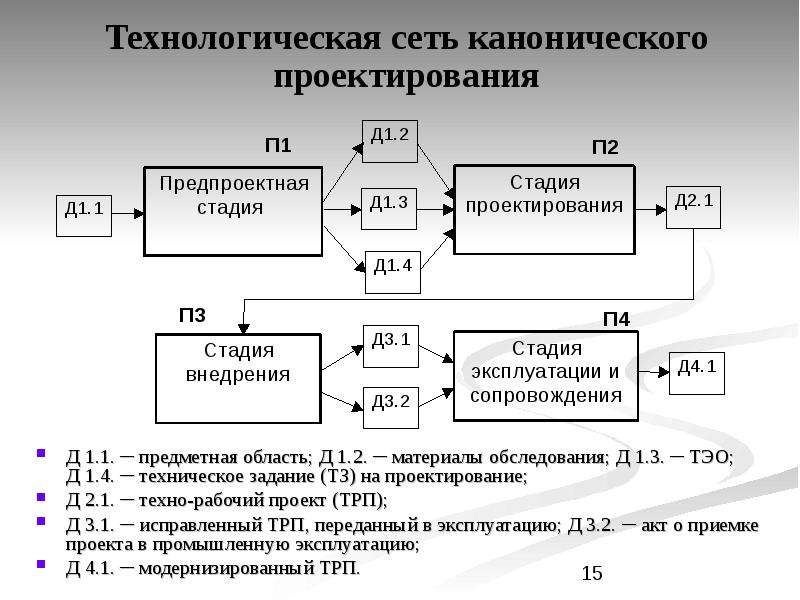

Технологическая сеть канонического проектирования Д 1.1. ─ предметная область; Д 1.2. ─ материалы обследования; Д 1.3. ─ ТЭО; Д 1.4. ─ техническое задание (ТЗ) на проектирование; Д 2.1. ─ техно-рабочий проект (ТРП); Д 3.1. ─ исправленный ТРП, переданный в эксплуатацию; Д 3.2. ─ акт о приемке проекта в промышленную эксплуатацию; Д 4.1. ─ модернизированный ТРП.

Слайд 16

Описание слайда:

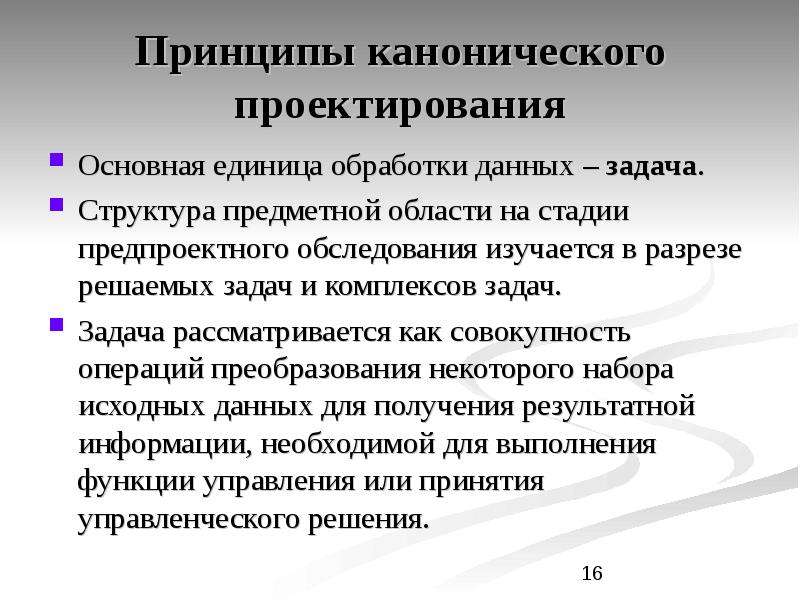

Принципы канонического проектирования Основная единица обработки данных – задача. Структура предметной области на стадии предпроектного обследования изучается в разрезе решаемых задач и комплексов задач. Задача рассматривается как совокупность операций преобразования некоторого набора исходных данных для получения результатной информации, необходимой для выполнения функции управления или принятия управленческого решения.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Порядок изучения задачи наименование задачи; сроки и периодичность ее решения; степень формализуемости задачи; источники информации, необходимые для решения задачи; показатели и их количественные характеристики; порядок корректировки информации; действующие алгоритмы расчета показателей и возможные методы контроля; действующие средства сбора, передачи и обработки информации; действующие средства связи; принятая точность решения задачи; трудоемкость решения задачи; действующие формы представления исходных данных и результатов их обработки в виде документов; потребители результатной информации по задаче.

Слайд 19

Описание слайда:

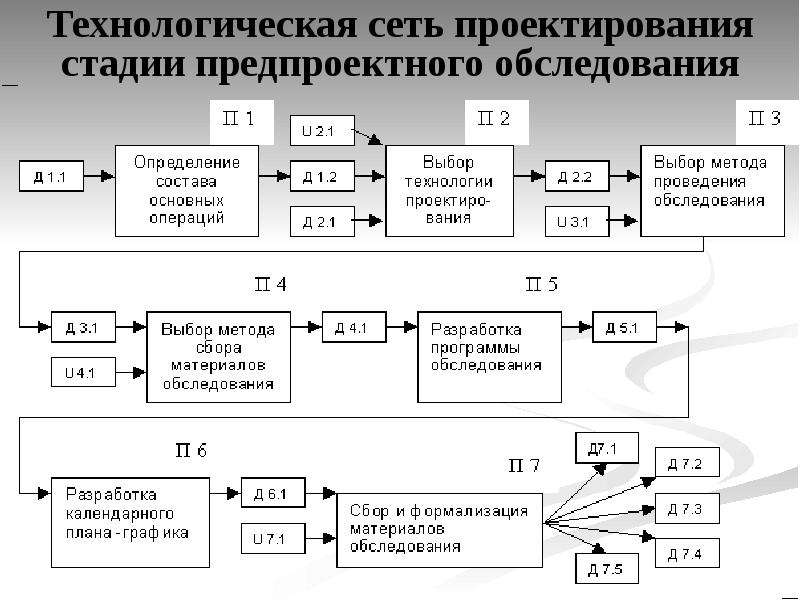

Технологическая сеть проектирования стадии предпроектного обследования

Слайд 20

Описание слайда:

П 1 ─ предварительное изучение предметной области: П 1 ─ предварительное изучение предметной области: Д 1.1. ─ общие сведения об объекте; Д 1.2. ─ примеры разработок проектов ИС для аналогичных объектов; П 2 ─ выбор технологии проектирования: U 2.1. ─ универсум технологий проектирования; Д 2.1. ─ список ресурсов; Д 2.2. ─ oписаниe выбранной технологии, методов и средств проектирования; П 3 ─ выбор метода проведения обследования: U 3.1. ─ универсум методов проведения обследования; Д 3.1. ─ описание выбранного метода; П 4 ─ выбор метода сбора материалов обследования: U 4.1. ─ универсум методов сбора материалов обследования; Д 4.1. ─ описание выбранных методов; П 5 ─ разработка программы обследования: Д 5.1. ─ программа обследования; П 6 ─ разработка плана-графика сбора материалов обследования: Д 6.1. ─ план-график выполнения работ на предпроектной стадии; П 7 ─ сбор и формализация материалов обследования: U 7.1. ─ универсум методов формализации; Д 7.1. ─ общие параметры (характеристики) экономической системы; Д 7.2. ─ организационная структура экономической системы; Д 7.3. ─ методы и методики управления (алгоритм расчета экономических показателей); Д 7.4. ─ параметры информационных потоков; Д 7.5. ─ параметры материальных потоков.

Слайд 21

Описание слайда:

Технологическая сеть стадии технического проектирования

Слайд 22

Описание слайда:

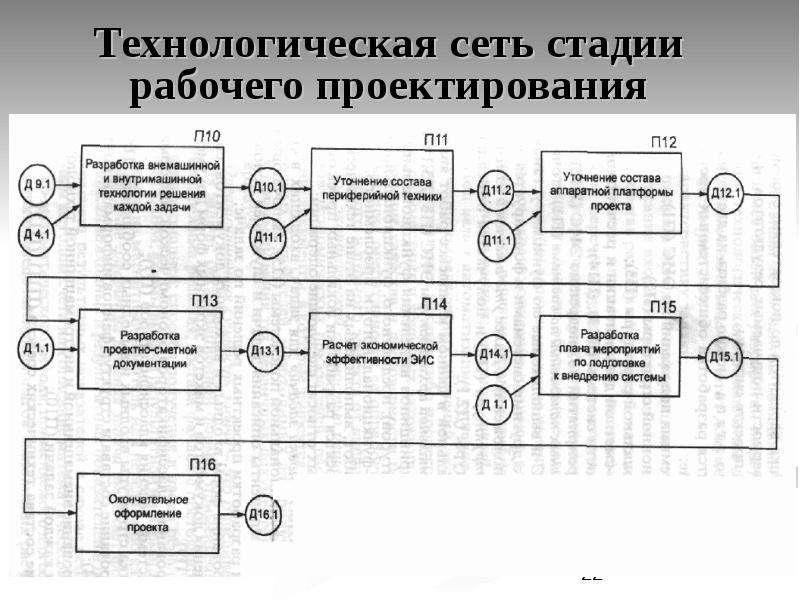

Технологическая сеть стадии рабочего проектирования

Слайд 23

Описание слайда:

Стадия внедрения Методы внедрения: последовательный параллельный смешанный Этапы внедрения: подготовка экономического объекта к внедрению ИС; опытное внедрение; сдача проекта в промышленную эксплуатацию.

Слайд 24

Описание слайда:

Типовое проектирование Необходимость типизации проектных решений связана с: сложностью обеспечения высокого научно-технического уровня разработки при индивидуальном проектировании; существенным снижением затрат на проектирование при внедрении типовой системы. Требования к экономическому объекту для типового проектирования: управление предприятием осуществляется на основе единых положений; структура системы управления на всех предприятиях одинакова и зависит только от размера предприятия; технические средства ИС стандартизированы; возможность декомпозиции проектируемой ИС на множество составляющих компонентов.

Слайд 25

Описание слайда:

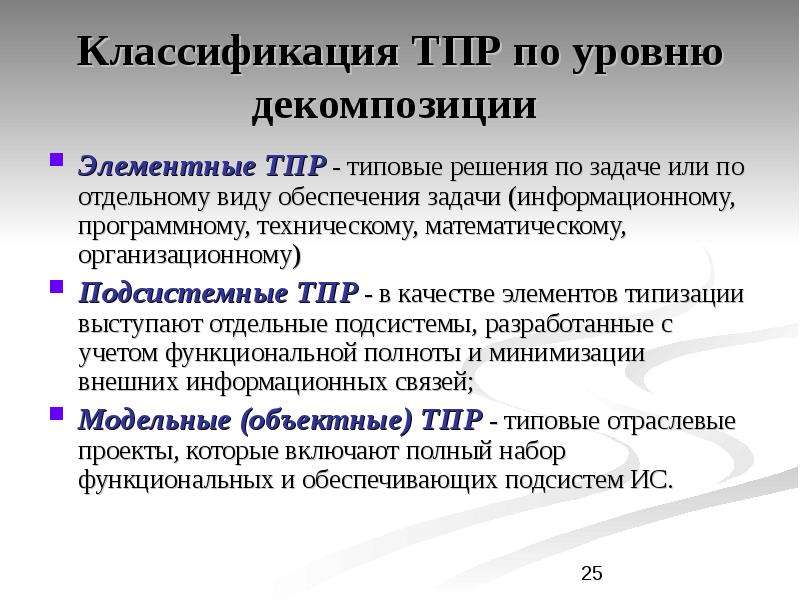

Классификация ТПР по уровню декомпозиции Элементные ТПР - типовые решения по задаче или по отдельному виду обеспечения задачи (информационному, программному, техническому, математическому, организационному) Подсистемные ТПР - в качестве элементов типизации выступают отдельные подсистемы, разработанные с учетом функциональной полноты и минимизации внешних информационных связей; Модельные (объектные) ТПР - типовые отраслевые проекты, которые включают полный набор функциональных и обеспечивающих подсистем ИС.

Слайд 26

Описание слайда:

Элементный метод типового проектирования Достоинство применение модульного подхода к проектированию и документированию ИС. Недостатки: необходимость разработки недостающих компонентов ИС вручную; большие затраты времени на доработку и сопряжение разнородных элементов вследствие информационной, программной и технической несовместимости ТПР; плохая адаптивность элементов к особенностям предприятия.

Слайд 27

Описание слайда:

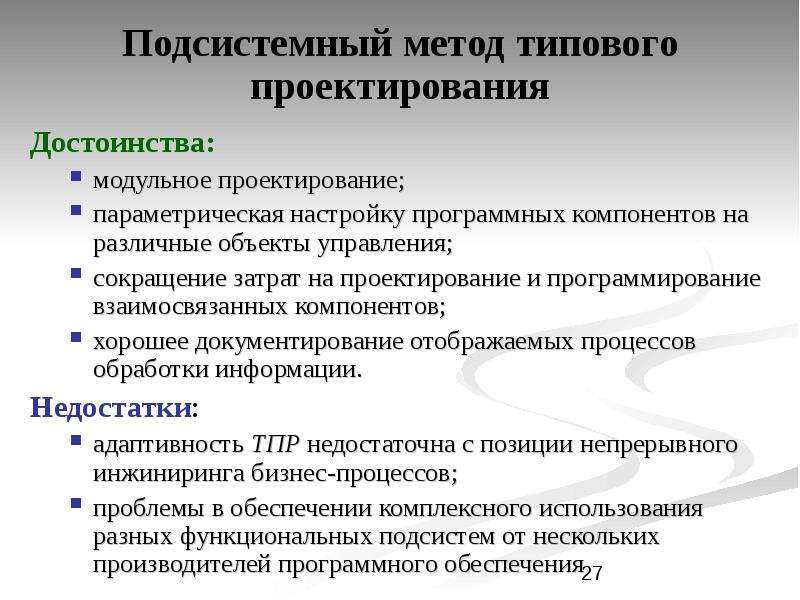

Подсистемный метод типового проектирования Достоинства: модульное проектирование; параметрическая настройку программных компонентов на различные объекты управления; сокращение затрат на проектирование и программирование взаимосвязанных компонентов; хорошее документирование отображаемых процессов обработки информации. Недостатки: адаптивность ТПР недостаточна с позиции непрерывного инжиниринга бизнес-процессов; проблемы в обеспечении комплексного использования разных функциональных подсистем от нескольких производителей программного обеспечения

Слайд 28

Описание слайда:

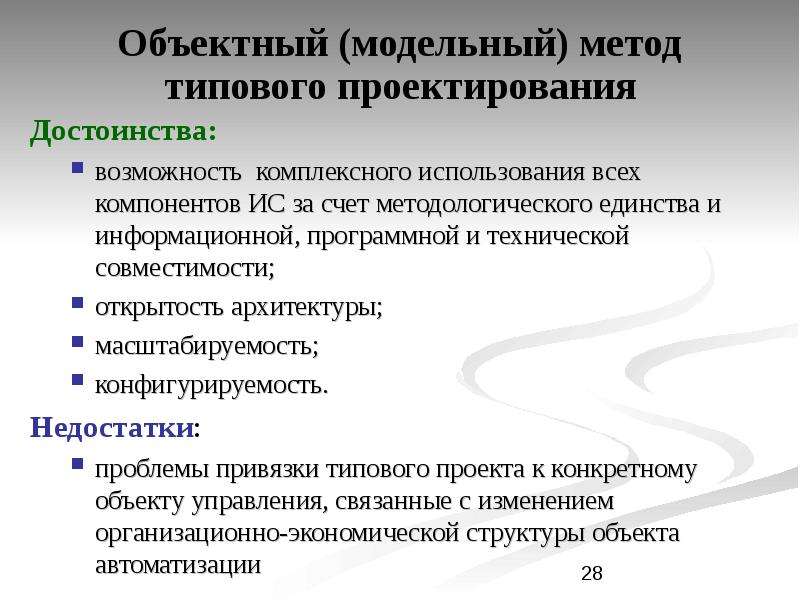

Объектный (модельный) метод типового проектирования Достоинства: возможность комплексного использования всех компонентов ИС за счет методологического единства и информационной, программной и технической совместимости; открытость архитектуры; масштабируемость; конфигурируемость. Недостатки: проблемы привязки типового проекта к конкретному объекту управления, связанные с изменением организационно-экономической структуры объекта автоматизации
