Слайд 1

Описание слайда:

Линейная Автоматика

Слайд 2

Описание слайда:

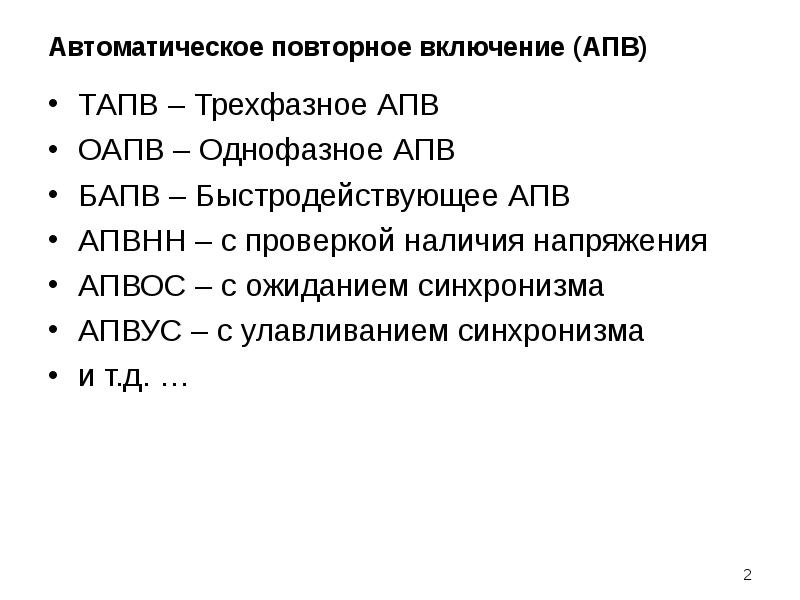

Автоматическое повторное включение (АПВ) ТАПВ – Трехфазное АПВ ОАПВ – Однофазное АПВ БАПВ – Быстродействующее АПВ АПВНН – с проверкой наличия напряжения АПВОС – с ожиданием синхронизма АПВУС – с улавливанием синхронизма и т.д. …

Слайд 3

Описание слайда:

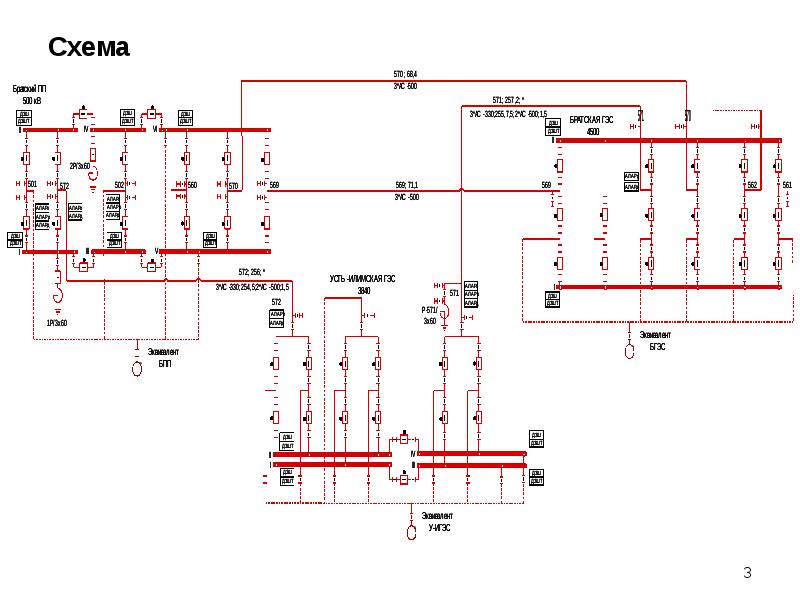

Схема

Слайд 4

Описание слайда:

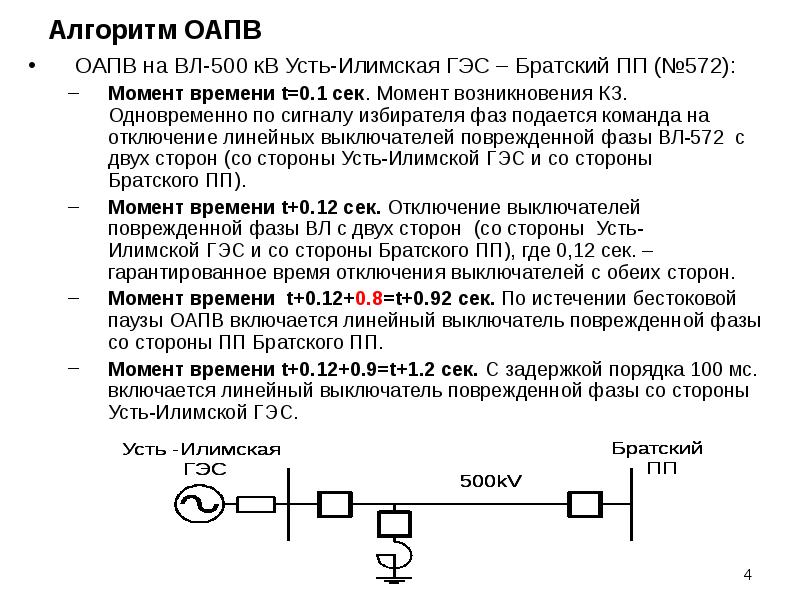

Алгоритм ОАПВ ОАПВ на ВЛ-500 кВ Усть‑Илимская ГЭС – Братский ПП (№572): Момент времени t=0.1 сек. Момент возникновения КЗ. Одновременно по сигналу избирателя фаз подается команда на отключение линейных выключателей поврежденной фазы ВЛ-572 с двух сторон (со стороны Усть-Илимской ГЭС и со стороны Братского ПП). Момент времени t+0.12 сек. Отключение выключателей поврежденной фазы ВЛ с двух сторон (со стороны Усть-Илимской ГЭС и со стороны Братского ПП), где 0,12 сек. – гарантированное время отключения выключателей с обеих сторон. Момент времени t+0.12+0.8=t+0.92 сек. По истечении бестоковой паузы ОАПВ включается линейный выключатель поврежденной фазы со стороны ПП Братского ПП. Момент времени t+0.12+0.9=t+1.2 сек. С задержкой порядка 100 мс. включается линейный выключатель поврежденной фазы со стороны Усть-Илимской ГЭС.

Слайд 5

Описание слайда:

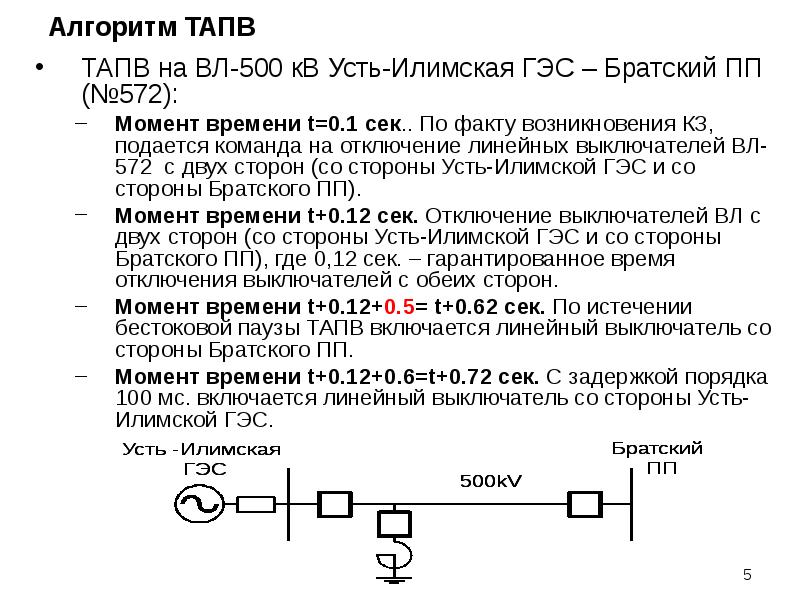

Алгоритм ТАПВ ТАПВ на ВЛ-500 кВ Усть‑Илимская ГЭС – Братский ПП (№572): Момент времени t=0.1 сек.. По факту возникновения КЗ, подается команда на отключение линейных выключателей ВЛ-572 с двух сторон (со стороны Усть-Илимской ГЭС и со стороны Братского ПП). Момент времени t+0.12 сек. Отключение выключателей ВЛ с двух сторон (со стороны Усть-Илимской ГЭС и со стороны Братского ПП), где 0,12 сек. – гарантированное время отключения выключателей с обеих сторон. Момент времени t+0.12+0.5= t+0.62 сек. По истечении бестоковой паузы ТАПВ включается линейный выключатель со стороны Братского ПП. Момент времени t+0.12+0.6=t+0.72 сек. С задержкой порядка 100 мс. включается линейный выключатель со стороны Усть-Илимской ГЭС.

Слайд 6

Описание слайда:

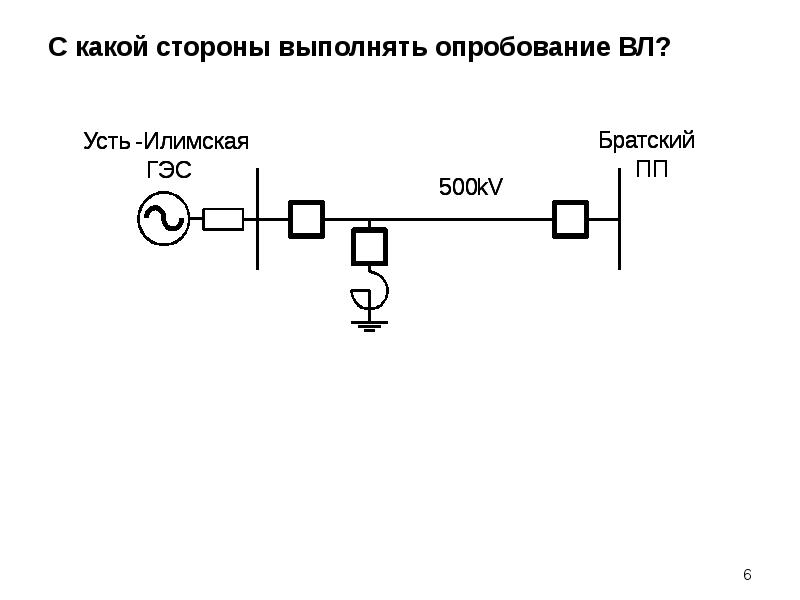

С какой стороны выполнять опробование ВЛ?

Слайд 7

Описание слайда:

Чем определяется выдержка времени АПВ? Больше времени готовности привода Больше времени деионизации (погасания дуги) и времени срабатывания РЗ Необходима отстройка от действия РЗ (вплоть до третьей ступени токовой направленной защиты). Необходимо учитывать требования обеспечения устойчивости параллельной работы генераторов. Выбор времени бестоковой паузы – это всегда конфликт интересов релейщиков и противоаварийщиков.

Слайд 8

Описание слайда:

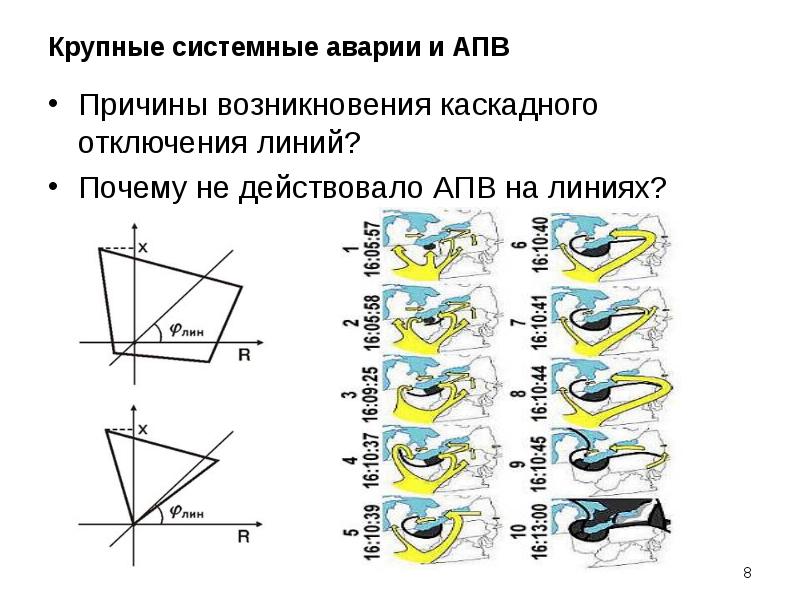

Крупные системные аварии и АПВ Причины возникновения каскадного отключения линий? Почему не действовало АПВ на линиях?

Слайд 9

Описание слайда:

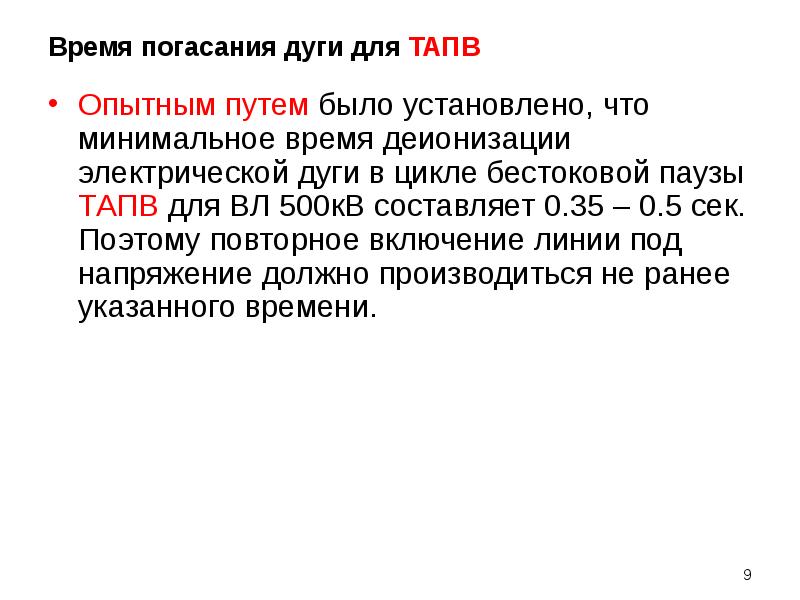

Время погасания дуги для ТАПВ Опытным путем было установлено, что минимальное время деионизации электрической дуги в цикле бестоковой паузы ТАПВ для ВЛ 500кВ составляет 0.35 – 0.5 сек. Поэтому повторное включение линии под напряжение должно производиться не ранее указанного времени.

Слайд 10

Описание слайда:

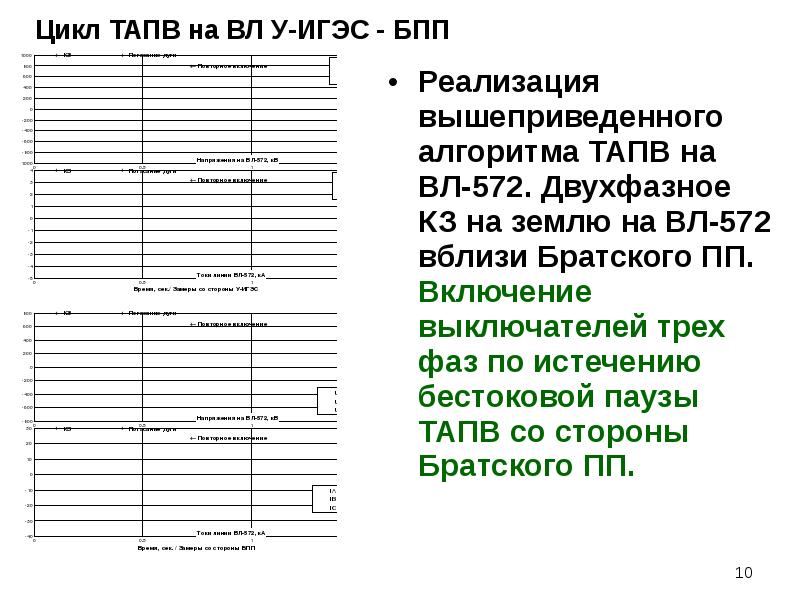

Цикл ТАПВ на ВЛ У-ИГЭС - БПП Реализация вышеприведенного алгоритма ТАПВ на ВЛ-572. Двухфазное КЗ на землю на ВЛ-572 вблизи Братского ПП. Включение выключателей трех фаз по истечению бестоковой паузы ТАПВ со стороны Братского ПП.

Слайд 11

Описание слайда:

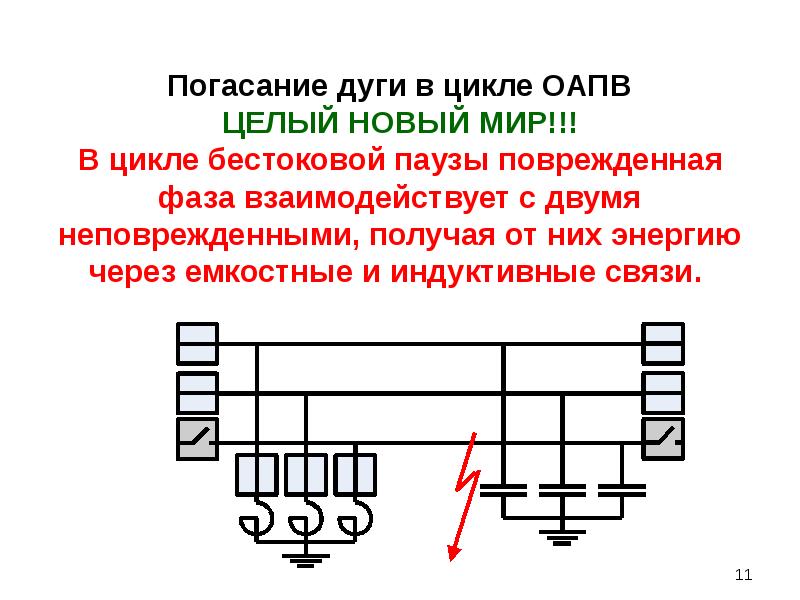

Погасание дуги в цикле ОАПВ ЦЕЛЫЙ НОВЫЙ МИР!!! В цикле бестоковой паузы поврежденная фаза взаимодействует с двумя неповрежденными, получая от них энергию через емкостные и индуктивные связи.

Слайд 12

Описание слайда:

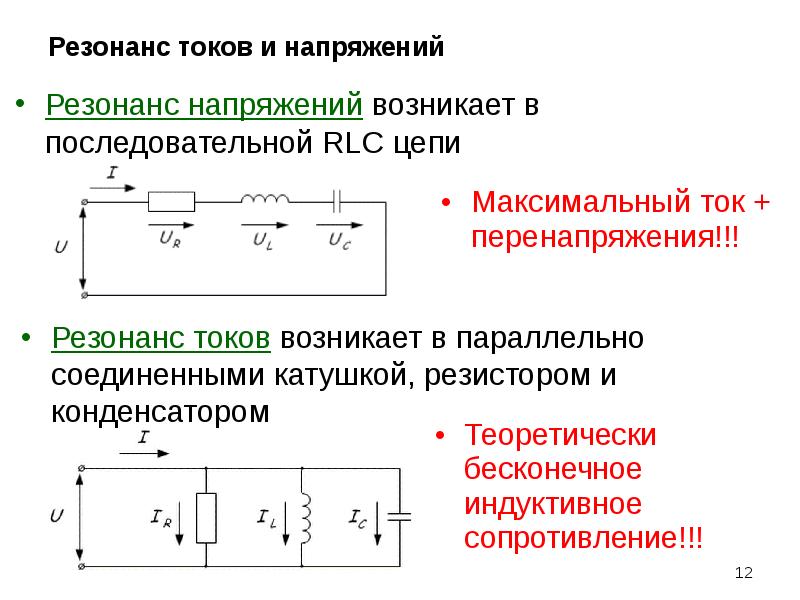

Резонанс токов и напряжений Резонанс напряжений возникает в последовательной RLC цепи

Слайд 13

Описание слайда:

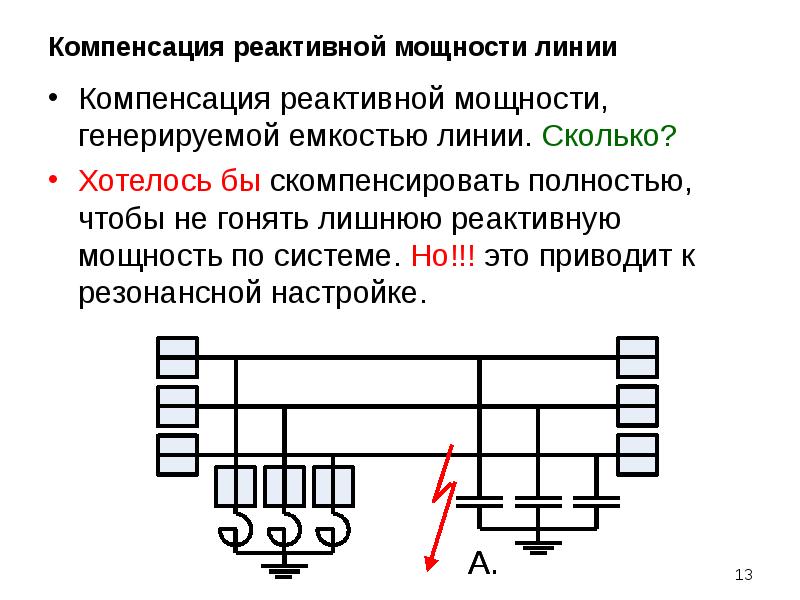

Компенсация реактивной мощности линии Компенсация реактивной мощности, генерируемой емкостью линии. Сколько? Хотелось бы скомпенсировать полностью, чтобы не гонять лишнюю реактивную мощность по системе. Но!!! это приводит к резонансной настройке.

Слайд 14

Описание слайда:

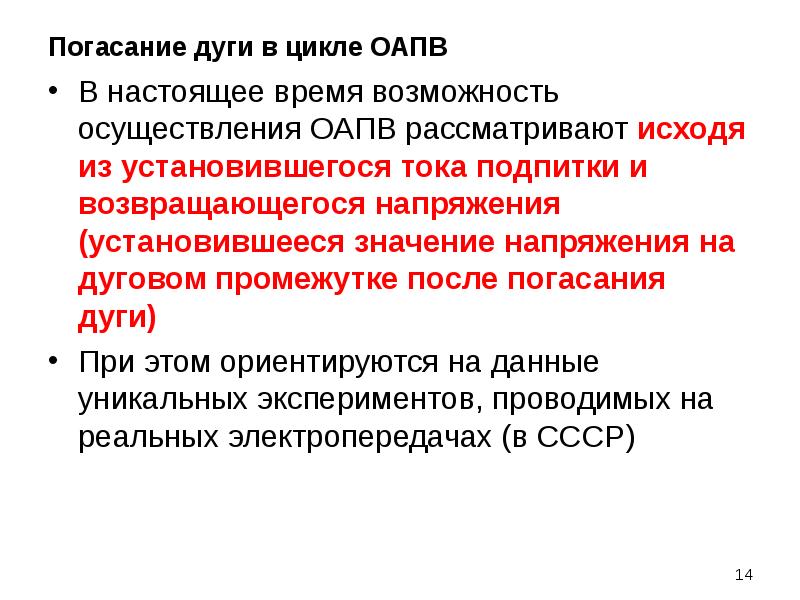

Погасание дуги в цикле ОАПВ В настоящее время возможность осуществления ОАПВ рассматривают исходя из установившегося тока подпитки и возвращающегося напряжения (установившееся значение напряжения на дуговом промежутке после погасания дуги) При этом ориентируются на данные уникальных экспериментов, проводимых на реальных электропередачах (в СССР)

Слайд 15

Описание слайда:

Токи подпитки ВЛ-572 У-ИГЭС - БПП

Слайд 16

Описание слайда:

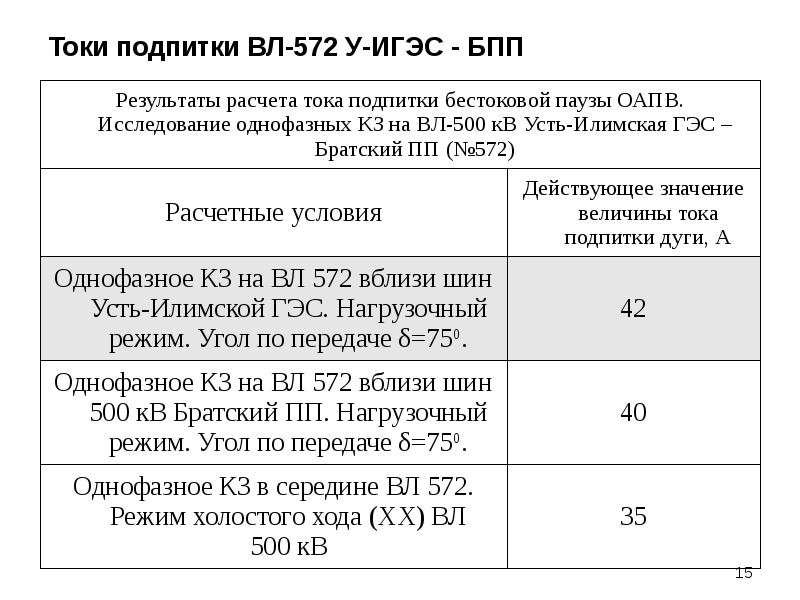

Токи подпитки ВЛ-572 У-ИГЭС - БПП Для величины тока 40-50А длительность бестоковой паузы принимается равной порядка 0.8-0.9 сек. Если ток подпитки слишком велик, то приходится увеличивать длительность бестоковой паузы. Что делать, если ее нельзя увеличивать по условию обеспечения устойчивости параллельной работы?

Слайд 17

Описание слайда:

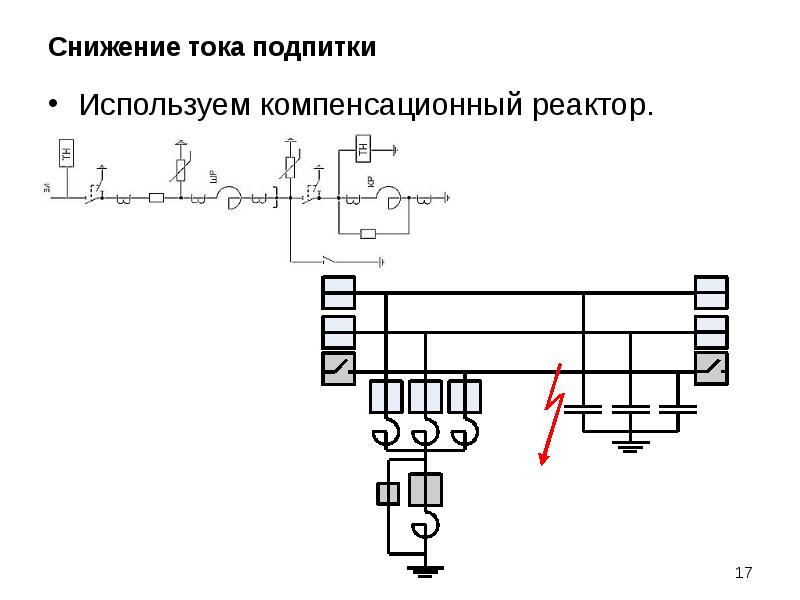

Снижение тока подпитки Используем компенсационный реактор.

Слайд 18

Описание слайда:

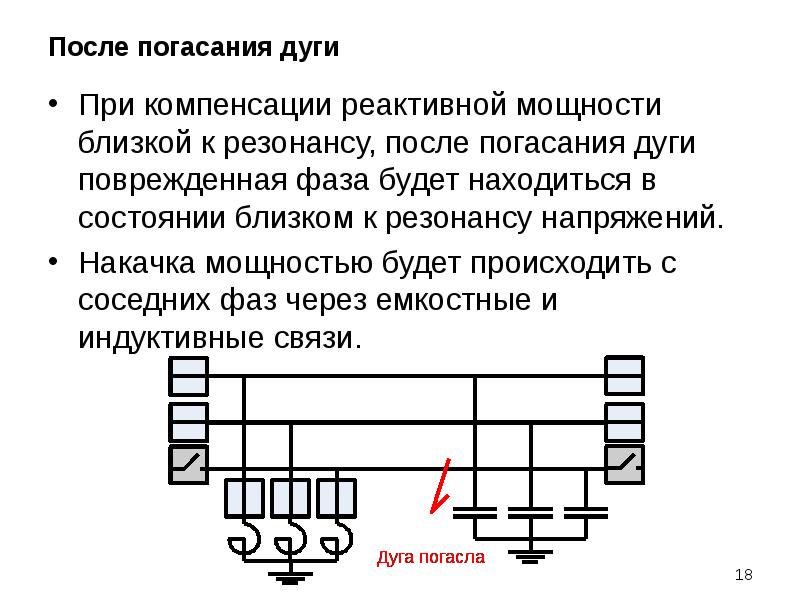

После погасания дуги При компенсации реактивной мощности близкой к резонансу, после погасания дуги поврежденная фаза будет находиться в состоянии близком к резонансу напряжений. Накачка мощностью будет происходить с соседних фаз через емкостные и индуктивные связи.

Слайд 19

Описание слайда:

После погасания дуги

Слайд 20

Описание слайда:

Резонансные перенапряжения после погасания дуги. Что делать? Отключать реактор в цикле ОАПВ. Если этого не делать, перенапряжения приведут к повторному зажиганию дуги. То есть при наличии резонансной настройки ВЛ в цикле бестоковой паузы, мы просто не сможем реализовать цикл ОАПВ.

Слайд 21

Описание слайда:

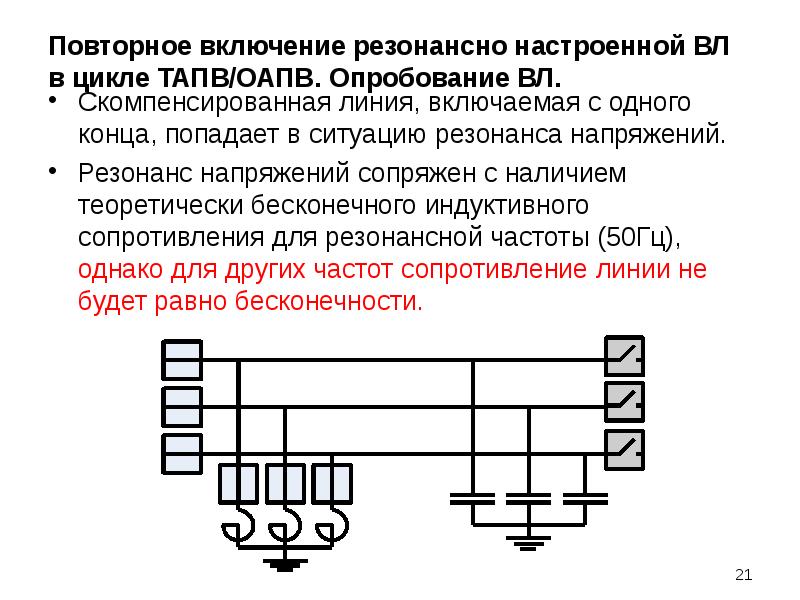

Повторное включение резонансно настроенной ВЛ в цикле ТАПВ/ОАПВ. Опробование ВЛ. Скомпенсированная линия, включаемая с одного конца, попадает в ситуацию резонанса напряжений. Резонанс напряжений сопряжен с наличием теоретически бесконечного индуктивного сопротивления для резонансной частоты (50Гц), однако для других частот сопротивление линии не будет равно бесконечности.

Слайд 22

Описание слайда:

Повторное включение резонансно настроенной ВЛ в цикле ТАПВ/ОАПВ. Опробование ВЛ.

Слайд 23

Описание слайда:

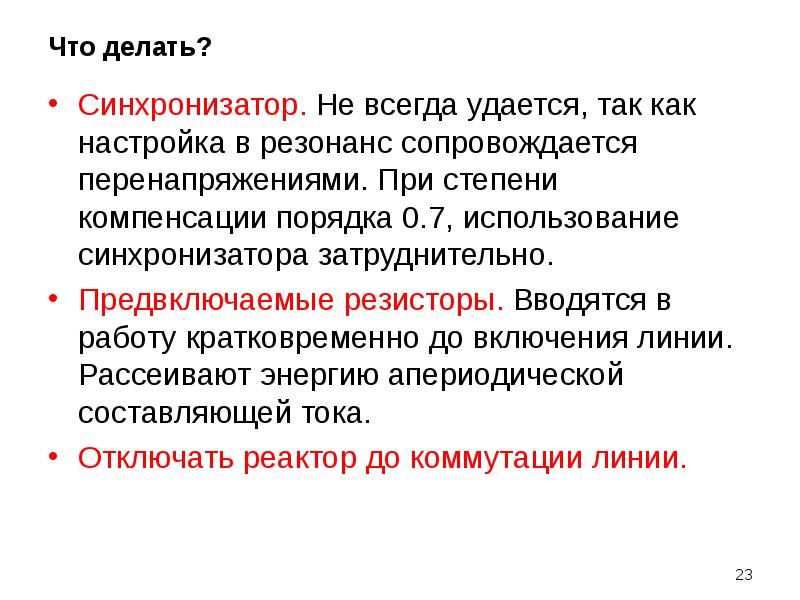

Что делать? Синхронизатор. Не всегда удается, так как настройка в резонанс сопровождается перенапряжениями. При степени компенсации порядка 0.7, использование синхронизатора затруднительно. Предвключаемые резисторы. Вводятся в работу кратковременно до включения линии. Рассеивают энергию апериодической составляющей тока. Отключать реактор до коммутации линии.

Слайд 24

Описание слайда:

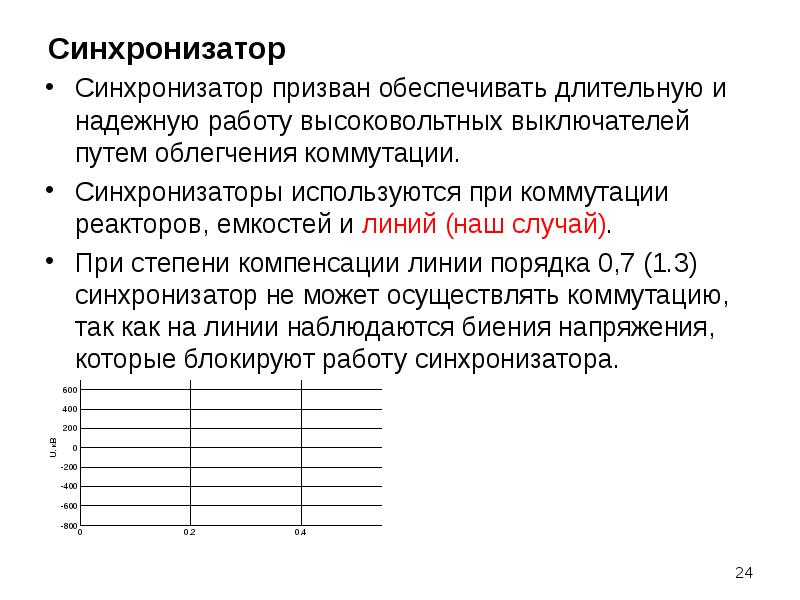

Синхронизатор Синхронизатор призван обеспечивать длительную и надежную работу высоковольтных выключателей путем облегчения коммутации. Синхронизаторы используются при коммутации реакторов, емкостей и линий (наш случай). При степени компенсации линии порядка 0,7 (1.3) синхронизатор не может осуществлять коммутацию, так как на линии наблюдаются биения напряжения, которые блокируют работу синхронизатора.

Слайд 25

Описание слайда:

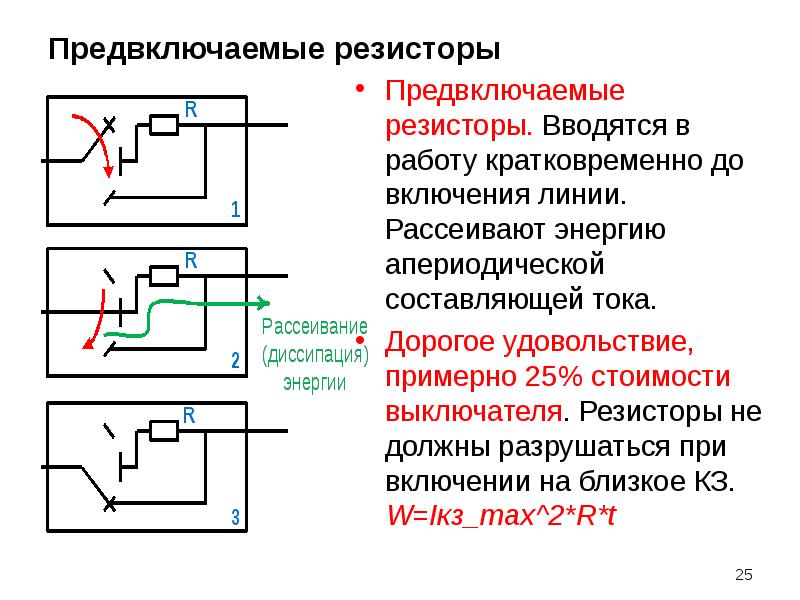

Предвключаемые резисторы

Слайд 26

Описание слайда:

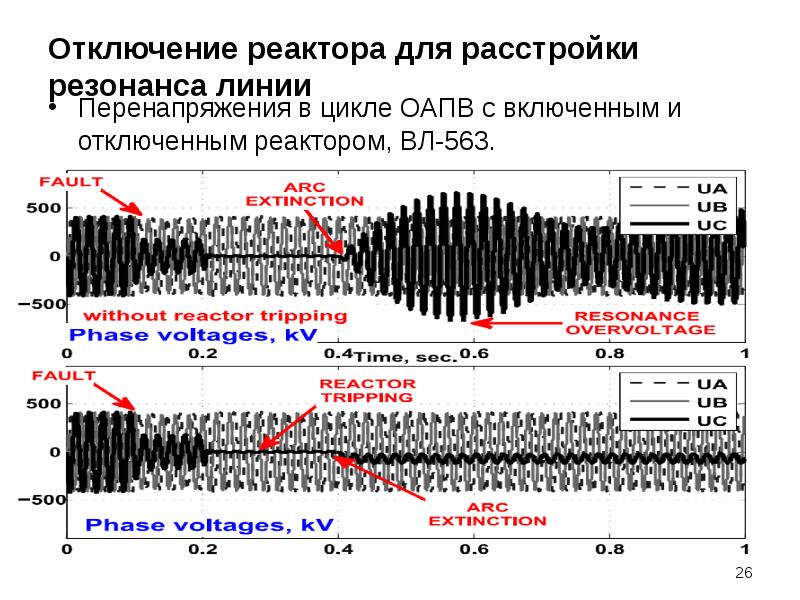

Отключение реактора для расстройки резонанса линии Перенапряжения в цикле ОАПВ с включенным и отключенным реактором, ВЛ-563.

Слайд 27

Описание слайда:

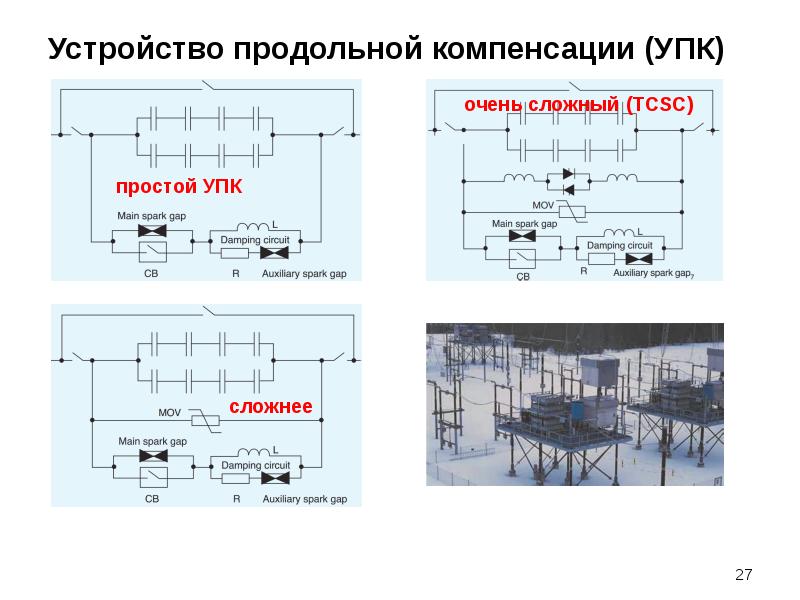

Устройство продольной компенсации (УПК)

Слайд 28

Описание слайда:

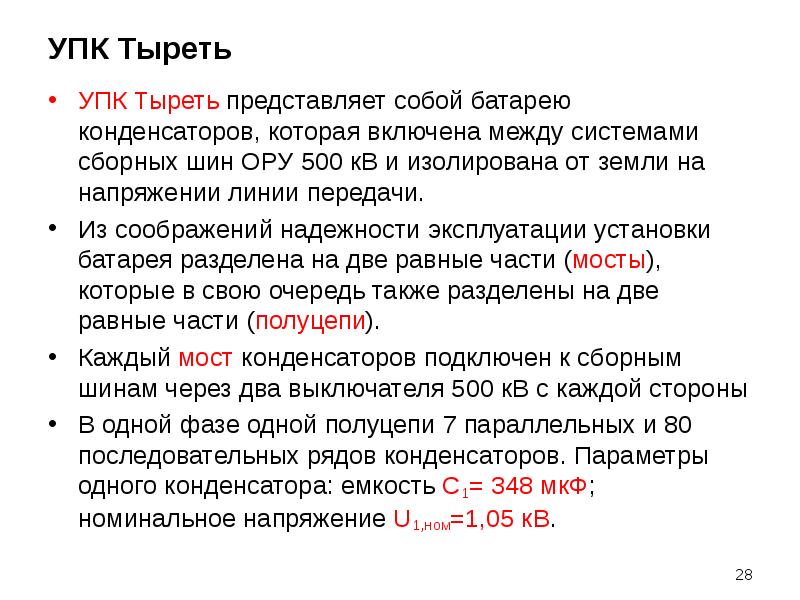

УПК Тыреть УПК Тыреть представляет собой батарею конденсаторов, которая включена между системами сборных шин ОРУ 500 кВ и изолирована от земли на напряжении линии передачи. Из соображений надежности эксплуатации установки батарея разделена на две равные части (мосты), которые в свою очередь также разделены на две равные части (полуцепи). Каждый мост конденсаторов подключен к сборным шинам через два выключателя 500 кВ с каждой стороны В одной фазе одной полуцепи 7 параллельных и 80 последовательных рядов конденсаторов. Параметры одного конденсатора: емкость C1= 348 мкФ; номинальное напряжение U1,ном=1,05 кВ.

Слайд 29

Описание слайда:

УПК Тыреть. Оперативная схема.

Слайд 30

Описание слайда:

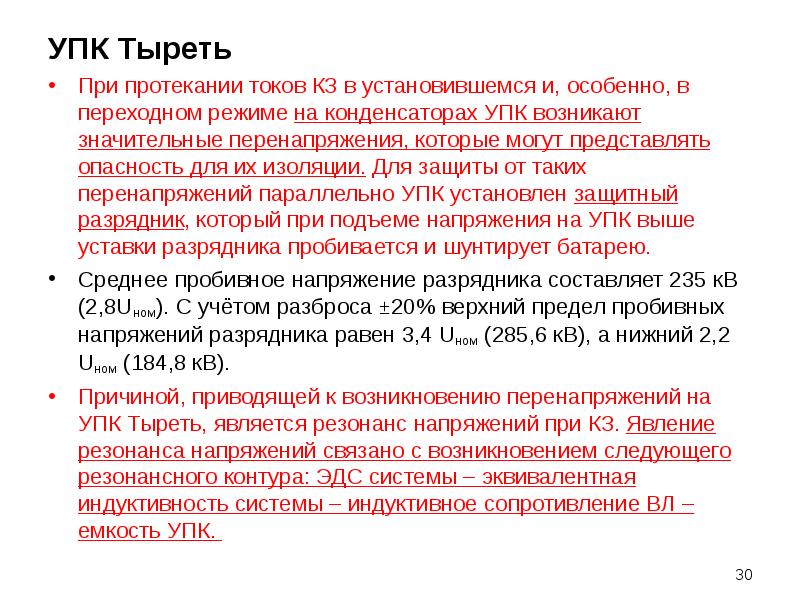

УПК Тыреть При протекании токов КЗ в установившемся и, особенно, в переходном режиме на конденсаторах УПК возникают значительные перенапряжения, которые могут представлять опасность для их изоляции. Для защиты от таких перенапряжений параллельно УПК установлен защитный разрядник, который при подъеме напряжения на УПК выше уставки разрядника пробивается и шунтирует батарею. Среднее пробивное напряжение разрядника составляет 235 кВ (2,8Uном). С учётом разброса ±20% верхний предел пробивных напряжений разрядника равен 3,4 Uном (285,6 кВ), а нижний 2,2 Uном (184,8 кВ). Причиной, приводящей к возникновению перенапряжений на УПК Тыреть, является резонанс напряжений при КЗ. Явление резонанса напряжений связано с возникновением следующего резонансного контура: ЭДС системы – эквивалентная индуктивность системы – индуктивное сопротивление ВЛ – емкость УПК.

Слайд 31

Описание слайда:

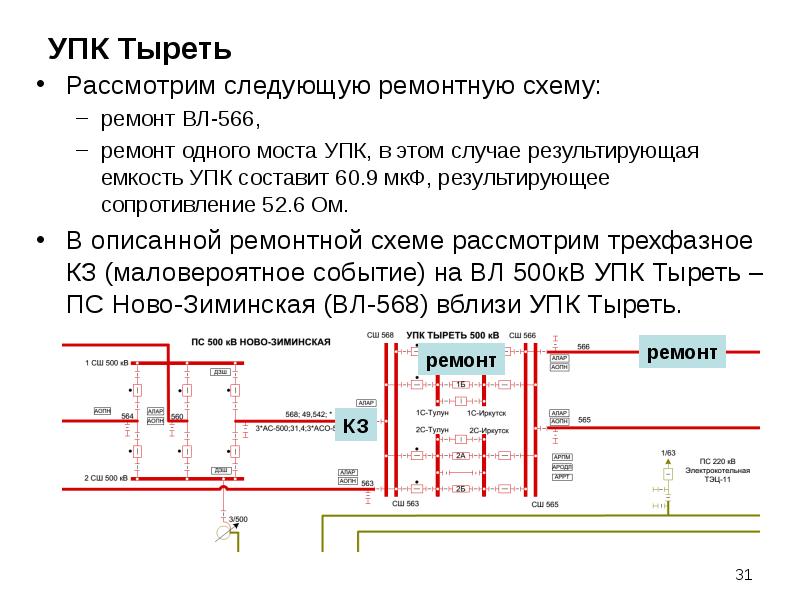

УПК Тыреть Рассмотрим следующую ремонтную схему: ремонт ВЛ-566, ремонт одного моста УПК, в этом случае результирующая емкость УПК составит 60.9 мкФ, результирующее сопротивление 52.6 Ом. В описанной ремонтной схеме рассмотрим трехфазное КЗ (маловероятное событие) на ВЛ 500кВ УПК Тыреть – ПС Ново-Зиминская (ВЛ-568) вблизи УПК Тыреть.

Слайд 32

Описание слайда:

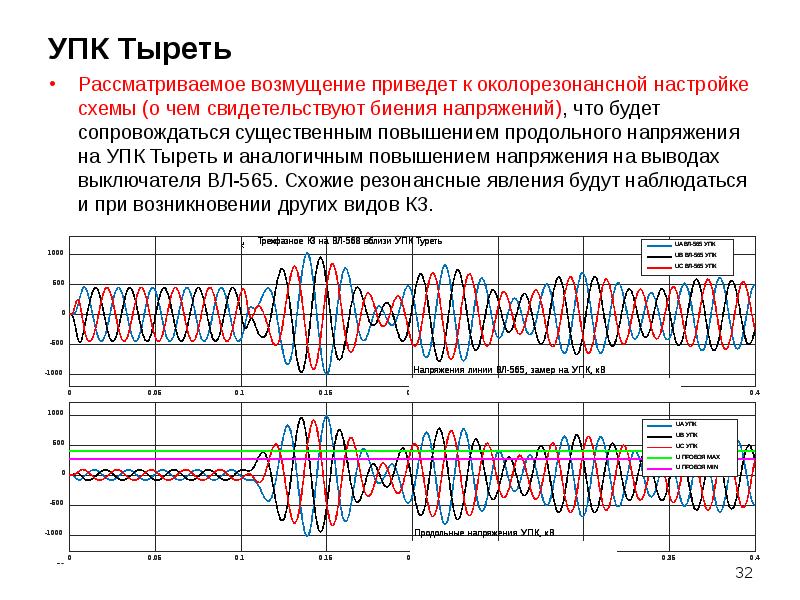

УПК Тыреть Рассматриваемое возмущение приведет к околорезонансной настройке схемы (о чем свидетельствуют биения напряжений), что будет сопровождаться существенным повышением продольного напряжения на УПК Тыреть и аналогичным повышением напряжения на выводах выключателя ВЛ-565. Схожие резонансные явления будут наблюдаться и при возникновении других видов КЗ.

Слайд 33

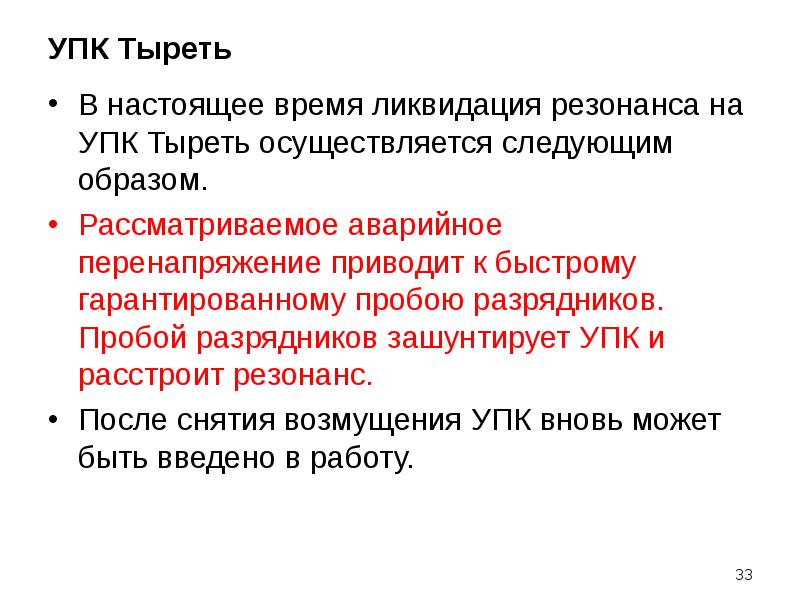

Описание слайда:
