Слайд 1

Описание слайда:

6.9. Мембранные методы

Слайд 2

Описание слайда:

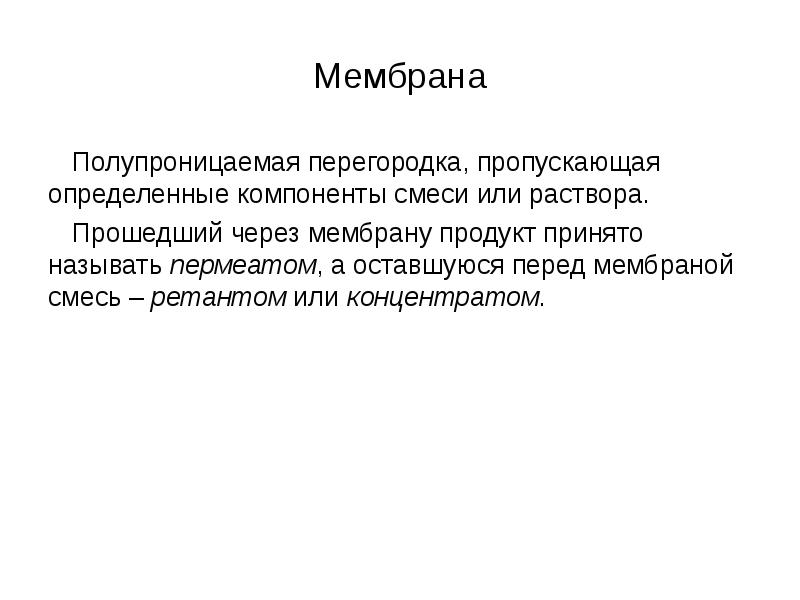

Мембрана Полупроницаемая перегородка, пропускающая определенные компоненты смеси или раствора. Прошедший через мембрану продукт принято называть пермеатом, а оставшуюся перед мембраной смесь – ретантом или концентратом.

Слайд 3

Описание слайда:

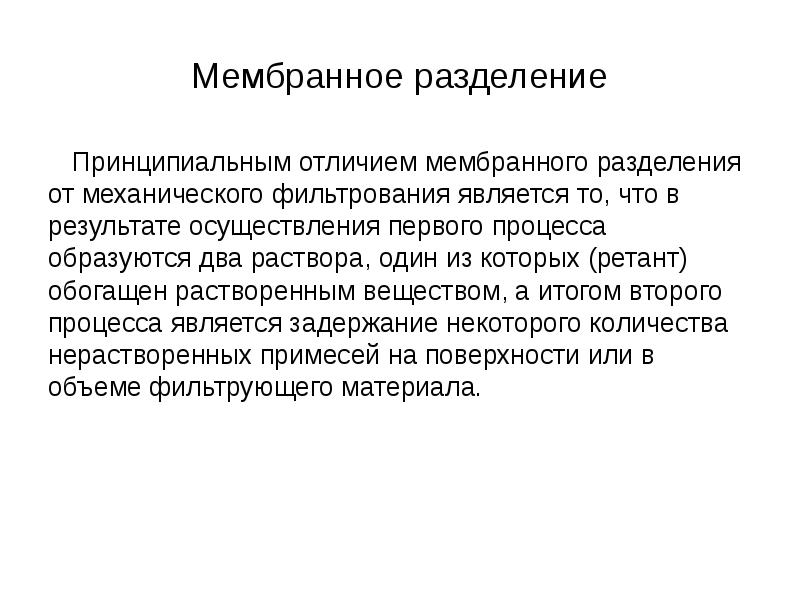

Мембранное разделение Принципиальным отличием мембранного разделения от механического фильтрования является то, что в результате осуществления первого процесса образуются два раствора, один из которых (ретант) обогащен растворенным веществом, а итогом второго процесса является задержание некоторого количества нерастворенных примесей на поверхности или в объеме фильтрующего материала.

Слайд 4

Описание слайда:

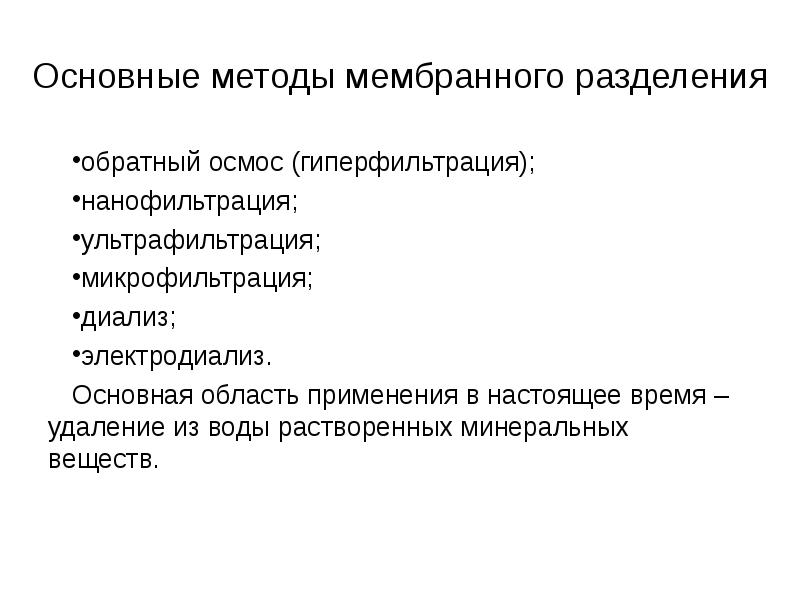

Основные методы мембранного разделения обратный осмос (гиперфильтрация); нанофильтрация; ультрафильтрация; микрофильтрация; диализ; электродиализ. Основная область применения в настоящее время – удаление из воды растворенных минеральных веществ.

Слайд 5

Описание слайда:

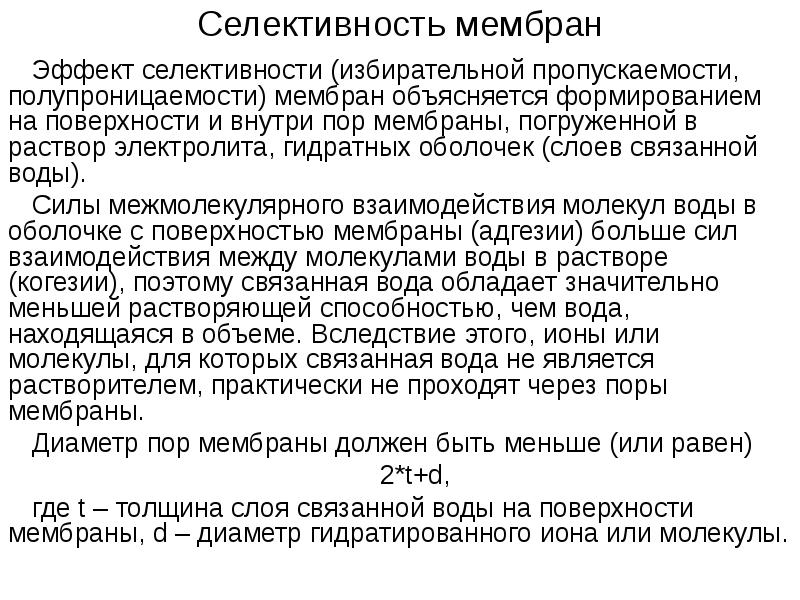

Селективность мембран Эффект селективности (избирательной пропускаемости, полупроницаемости) мембран объясняется формированием на поверхности и внутри пор мембраны, погруженной в раствор электролита, гидратных оболочек (слоев связанной воды). Силы межмолекулярного взаимодействия молекул воды в оболочке с поверхностью мембраны (адгезии) больше сил взаимодействия между молекулами воды в растворе (когезии), поэтому связанная вода обладает значительно меньшей растворяющей способностью, чем вода, находящаяся в объеме. Вследствие этого, ионы или молекулы, для которых связанная вода не является растворителем, практически не проходят через поры мембраны. Диаметр пор мембраны должен быть меньше (или равен) 2*t+d, где t – толщина слоя связанной воды на поверхности мембраны, d – диаметр гидратированного иона или молекулы.

Слайд 6

Описание слайда:

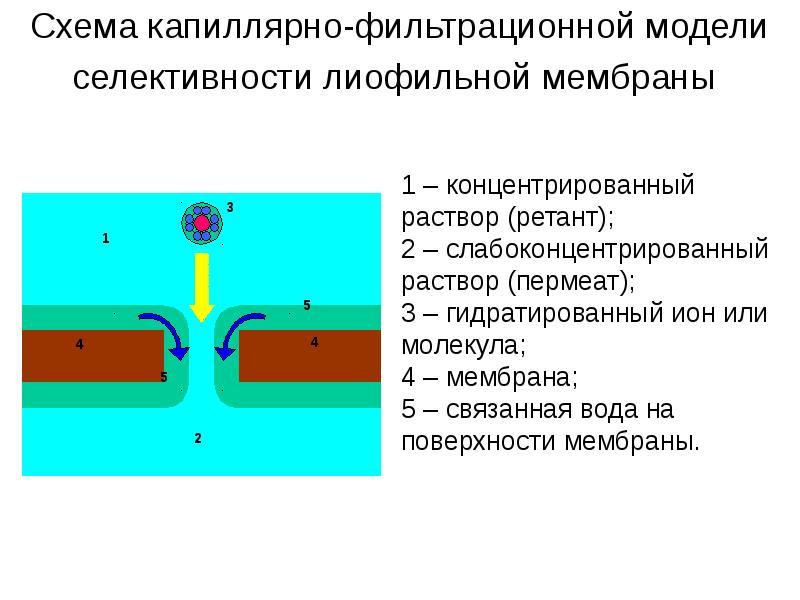

Схема капиллярно-фильтрационной модели селективности лиофильной мембраны

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Классификация мембранных процессов Баромембранные процессы, основной движущей силой которых является градиент давлений; Диффузионно-мембранные процессы, основной движущей силой которых является градиент концентраций; Электромембранные процессы, основной движущей силой которых является градиент электрических потенциалов; Термомембранные процессы, основной движущей силой которых является градиент температур.

Слайд 9

Описание слайда:

6.9.1. Баромембранные процессы

Слайд 10

Описание слайда:

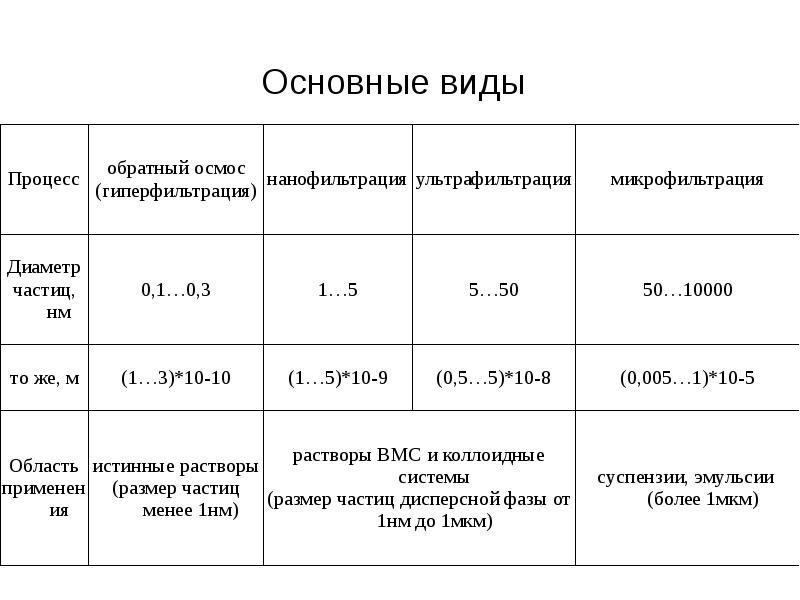

Основные виды

Слайд 11

Описание слайда:

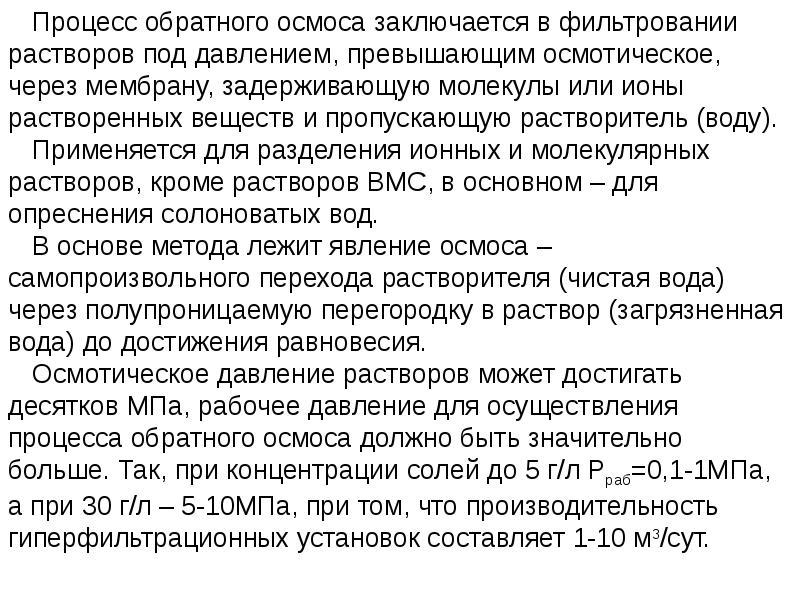

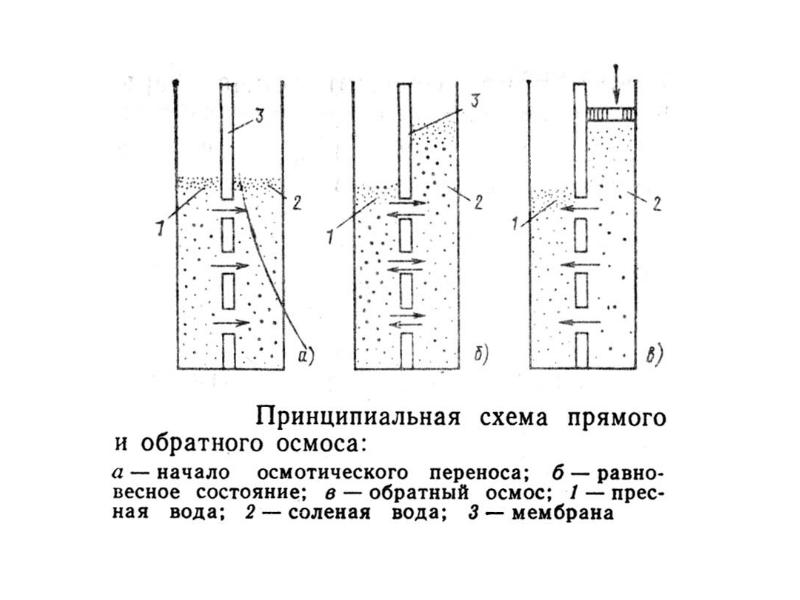

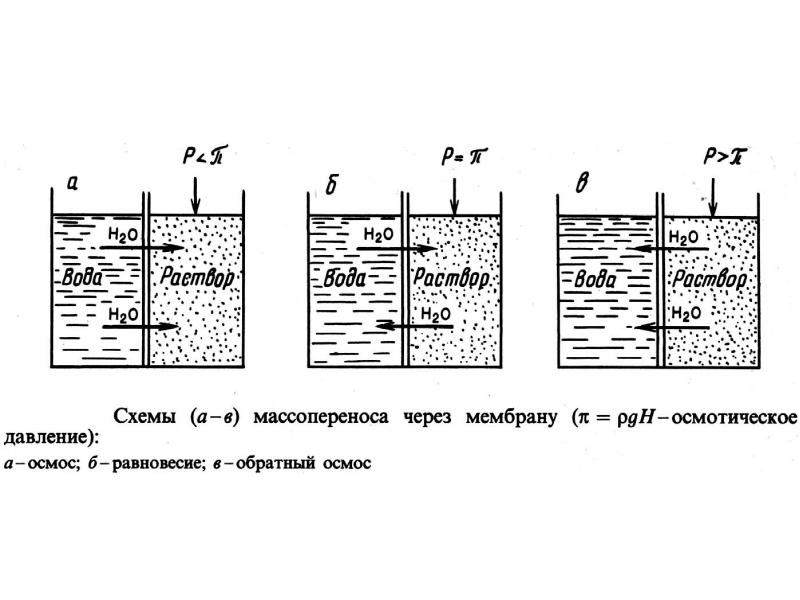

Обратный осмос (гиперфильтрация)

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

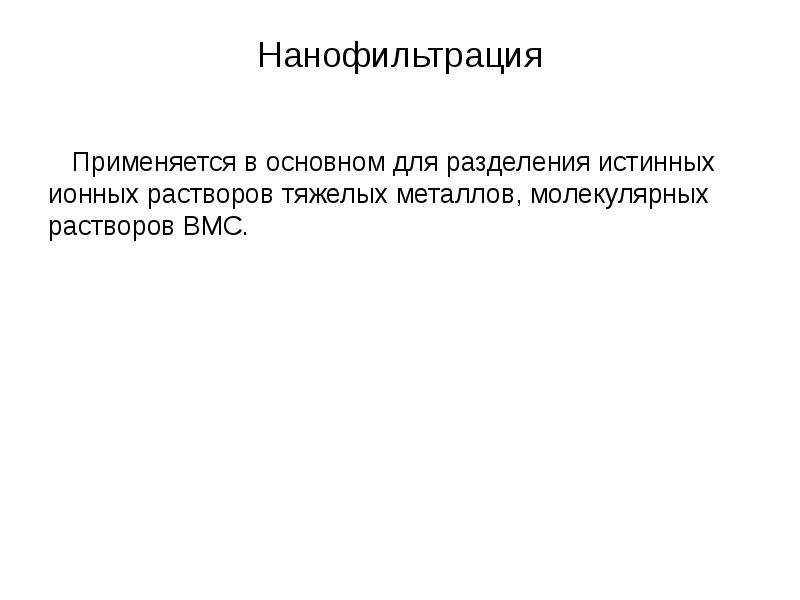

Нанофильтрация Применяется в основном для разделения истинных ионных растворов тяжелых металлов, молекулярных растворов ВМС.

Слайд 16

Описание слайда:

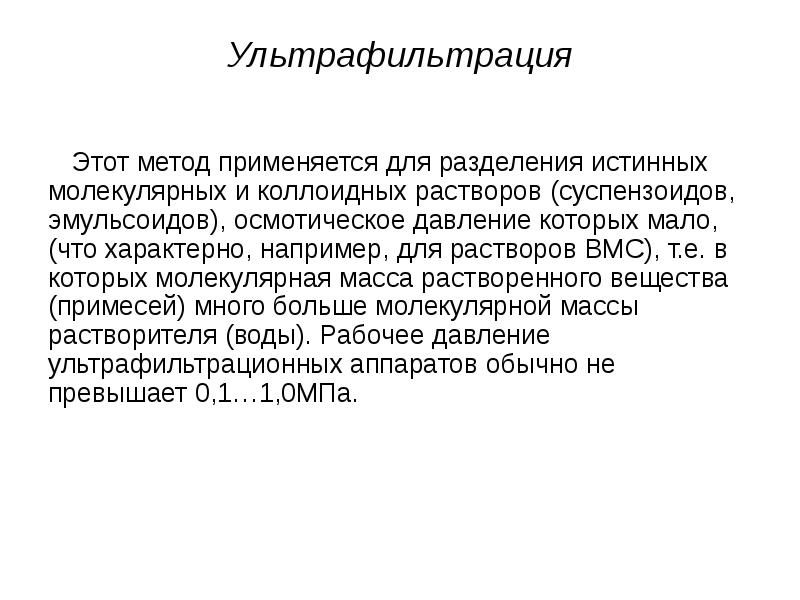

Ультрафильтрация Этот метод применяется для разделения истинных молекулярных и коллоидных растворов (суспензоидов, эмульсоидов), осмотическое давление которых мало, (что характерно, например, для растворов ВМС), т.е. в которых молекулярная масса растворенного вещества (примесей) много больше молекулярной массы растворителя (воды). Рабочее давление ультрафильтрационных аппаратов обычно не превышает 0,1…1,0МПа.

Слайд 17

Описание слайда:

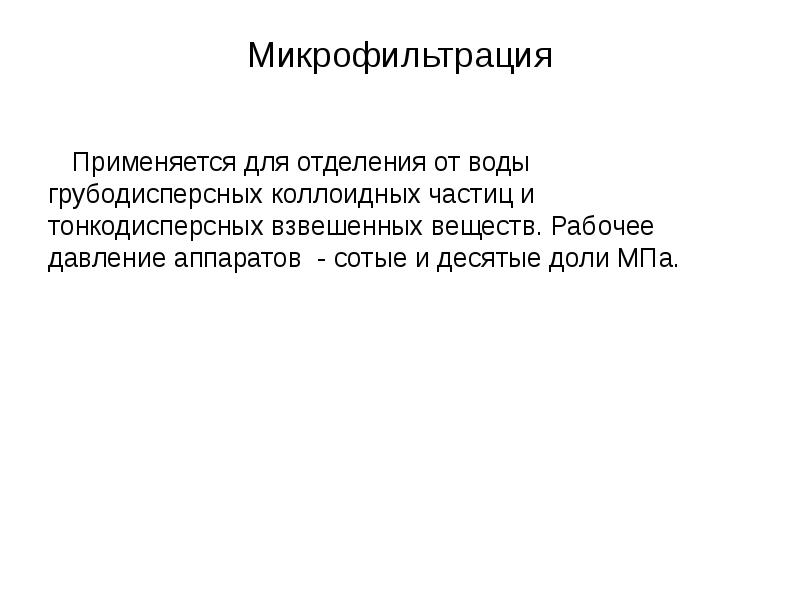

Микрофильтрация Применяется для отделения от воды грубодисперсных коллоидных частиц и тонкодисперсных взвешенных веществ. Рабочее давление аппаратов - сотые и десятые доли МПа.

Слайд 18

Описание слайда:

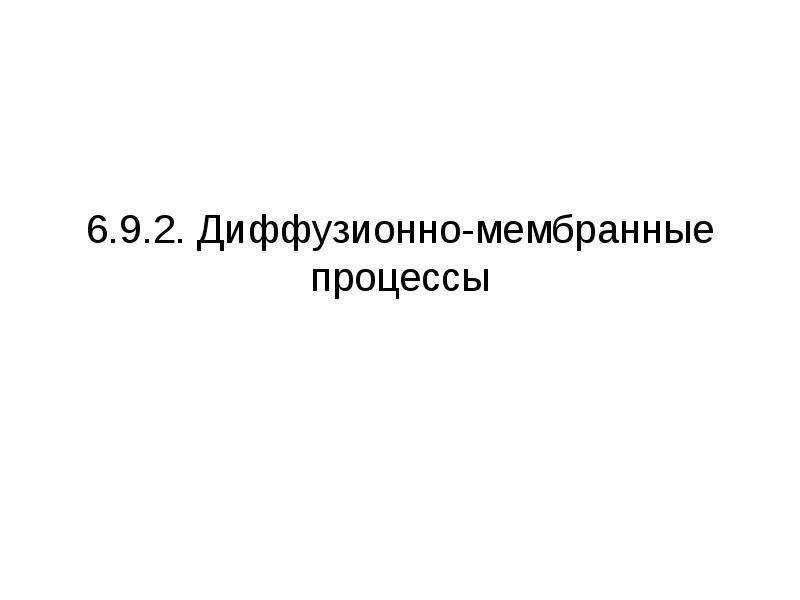

6.9.2. Диффузионно-мембранные процессы

Слайд 19

Описание слайда:

Испарение через мембрану Этот процесс основан на разнице скоростей переноса компонентов раствора через полупроницаемую перегородку, вследствие различных значений их коэффициентов диффузии. Процесс протекает в три этапа: Поглощение растворенного вещества материалом мембраны (сорбция). Диффузия сорбированного вещества через мембрану. Десорбция вещества в паровую фазу с обратной стороны мембраны. Способ мембранного испарения ограниченно применяется для разделения смесей воды с некоторыми углеводородами (например, этанолом) и органическими кислотами.

Слайд 20

Описание слайда:

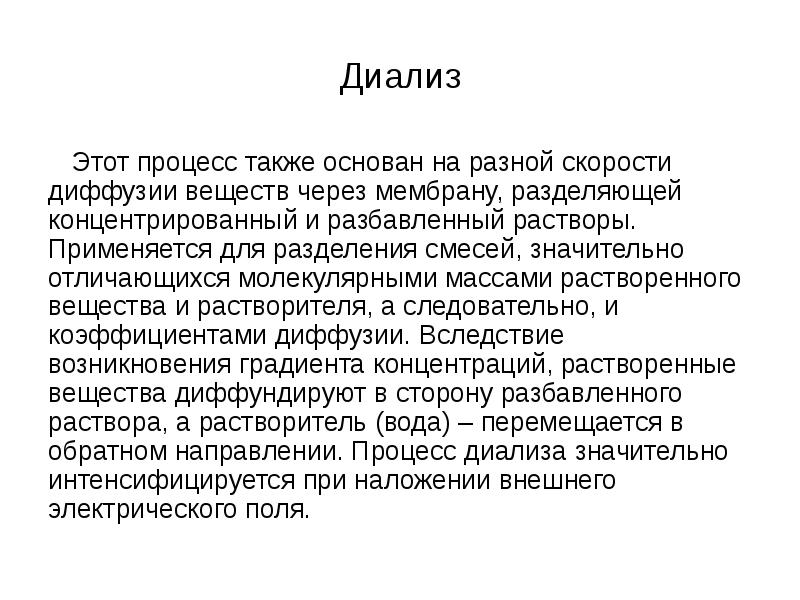

Диализ Этот процесс также основан на разной скорости диффузии веществ через мембрану, разделяющей концентрированный и разбавленный растворы. Применяется для разделения смесей, значительно отличающихся молекулярными массами растворенного вещества и растворителя, а следовательно, и коэффициентами диффузии. Вследствие возникновения градиента концентраций, растворенные вещества диффундируют в сторону разбавленного раствора, а растворитель (вода) – перемещается в обратном направлении. Процесс диализа значительно интенсифицируется при наложении внешнего электрического поля.

Слайд 21

Описание слайда:

6.9.3. Электромембранные процессы

Слайд 22

Описание слайда:

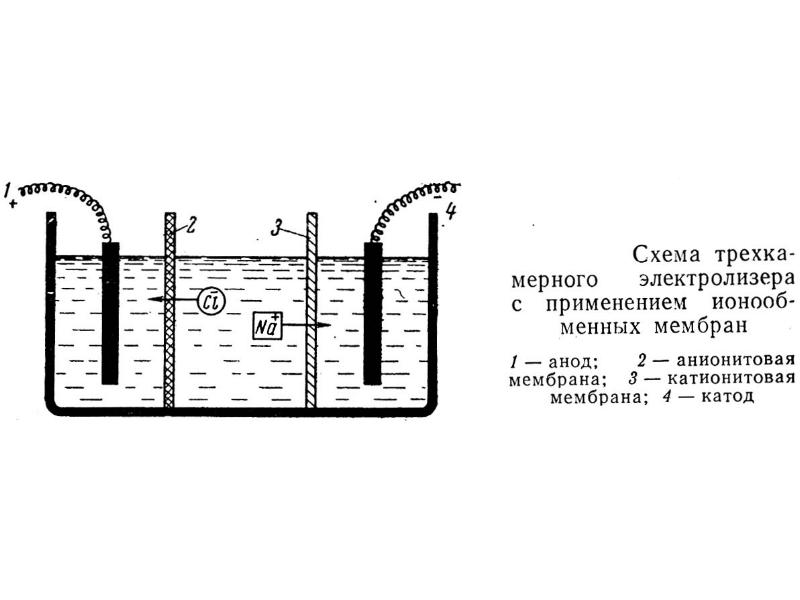

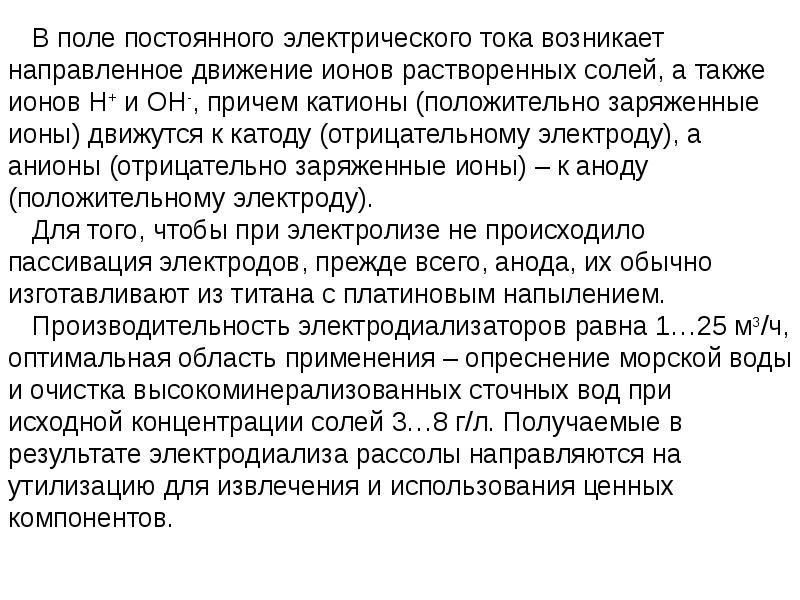

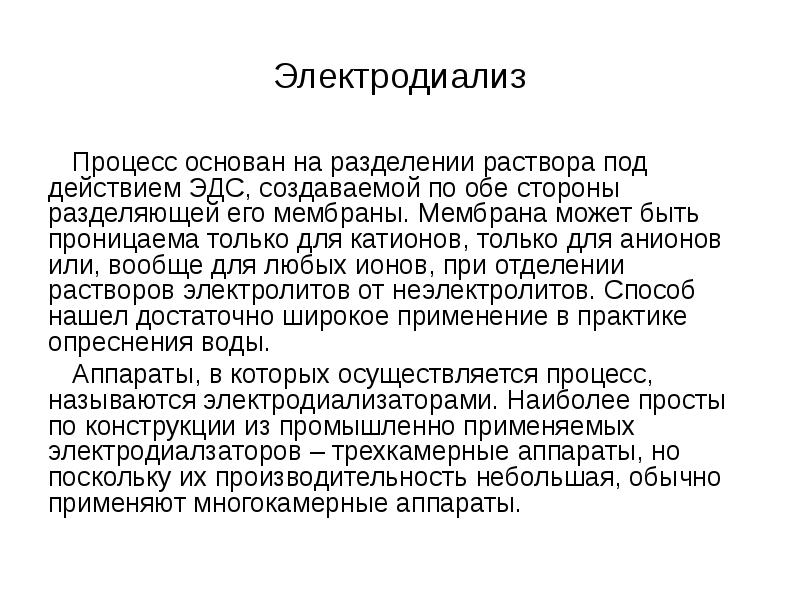

Электродиализ Процесс основан на разделении раствора под действием ЭДС, создаваемой по обе стороны разделяющей его мембраны. Мембрана может быть проницаема только для катионов, только для анионов или, вообще для любых ионов, при отделении растворов электролитов от неэлектролитов. Способ нашел достаточно широкое применение в практике опреснения воды. Аппараты, в которых осуществляется процесс, называются электродиализаторами. Наиболее просты по конструкции из промышленно применяемых электродиалзаторов – трехкамерные аппараты, но поскольку их производительность небольшая, обычно применяют многокамерные аппараты.
