Вы можете ознакомиться и скачать презентацию на тему Метод акустической эмиссии. Доклад-сообщение содержит 12 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

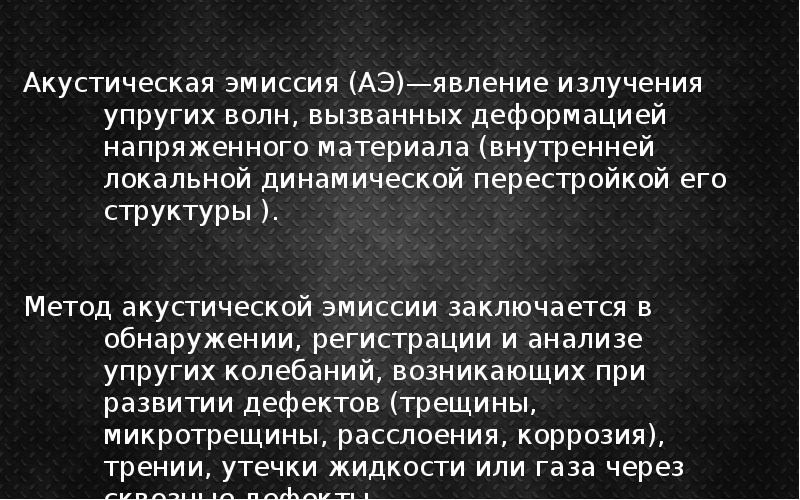

Слайд 2

Описание слайда:

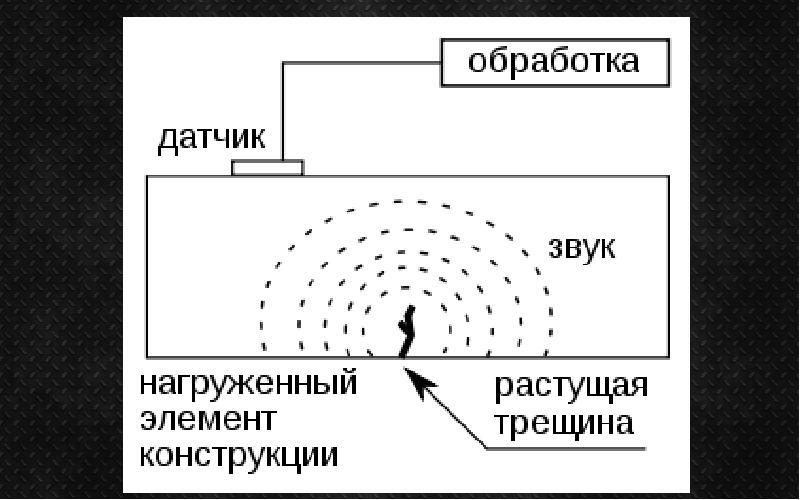

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

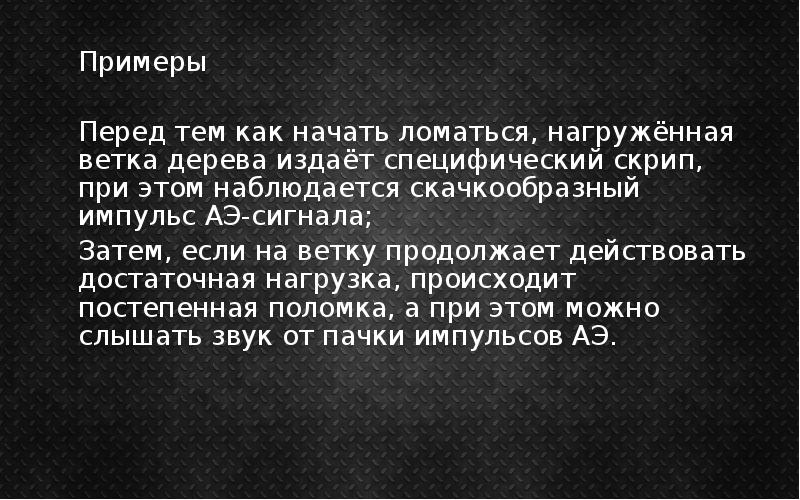

Примеры Примеры Перед тем как начать ломаться, нагружённая ветка дерева издаёт специфический скрип, при этом наблюдается скачкообразный импульс АЭ-сигнала; Затем, если на ветку продолжает действовать достаточная нагрузка, происходит постепенная поломка, а при этом можно слышать звук от пачки импульсов АЭ.

Слайд 5

Описание слайда:

Характерные особенности метода акустической эмиссии Интегральность метода, которая заключается в том, что, используя один или несколько датчиков, установленных неподвижно на поверхности объекта, можно проконтролировать весь объект целиком (100% контроль). Это свойство метода особенно полезно при исследовании труднодоступных (не доступных) поверхностей контролируемого объекта.

Слайд 6

Описание слайда:

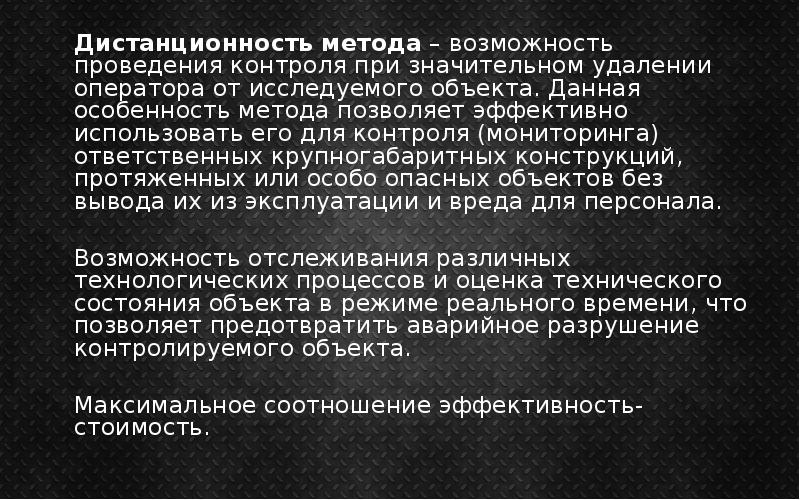

Дистанционность метода – возможность проведения контроля при значительном удалении оператора от исследуемого объекта. Данная особенность метода позволяет эффективно использовать его для контроля (мониторинга) ответственных крупногабаритных конструкций, протяженных или особо опасных объектов без вывода их из эксплуатации и вреда для персонала. Дистанционность метода – возможность проведения контроля при значительном удалении оператора от исследуемого объекта. Данная особенность метода позволяет эффективно использовать его для контроля (мониторинга) ответственных крупногабаритных конструкций, протяженных или особо опасных объектов без вывода их из эксплуатации и вреда для персонала. Возможность отслеживания различных технологических процессов и оценка технического состояния объекта в режиме реального времени, что позволяет предотвратить аварийное разрушение контролируемого объекта. Максимальное соотношение эффективность-стоимость.

Слайд 7

Описание слайда:

ПРЕИМУЩЕСТВА АКУСТИКО-ЭМИССИОННОГО КОНТРОЛЯ: 1. Применение метода АЭ при оценке технического состояния опасных производственных объектов позволяет контролировать объект в полном объеме, включая труднодоступные и недоступные участки (подземные трубопроводы, объекты в изоляции, резервуары, колонное и емкостное оборудование).

Слайд 8

Описание слайда:

2. Акустико-эмиссионный контроль позволяет выявлять повреждения объекта задолго до наступления предельного состояния, а значит, дает возможность планирования ремонтных мероприятий и принятия превентивных мер по недопущению аварийной ситуации. 2. Акустико-эмиссионный контроль позволяет выявлять повреждения объекта задолго до наступления предельного состояния, а значит, дает возможность планирования ремонтных мероприятий и принятия превентивных мер по недопущению аварийной ситуации. 3. В отличие от сканирующих методов НК, метод акустической эмиссии не требует тщательной подготовки поверхности объекта контроля. Следовательно, выполнение контроля и его результаты не зависят от состояния поверхности и качества ее обработки.

Слайд 9

Описание слайда:

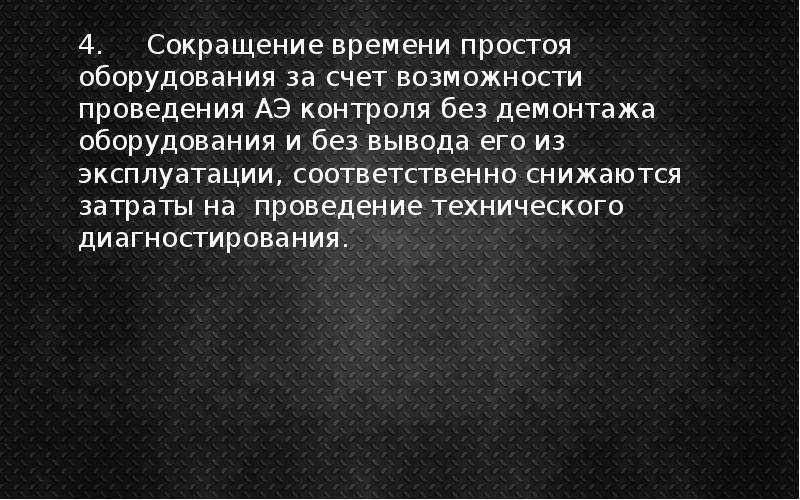

4. Сокращение времени простоя оборудования за счет возможности проведения АЭ контроля без демонтажа оборудования и без вывода его из эксплуатации, соответственно снижаются затраты на проведение технического диагностирования. 4. Сокращение времени простоя оборудования за счет возможности проведения АЭ контроля без демонтажа оборудования и без вывода его из эксплуатации, соответственно снижаются затраты на проведение технического диагностирования.

Слайд 10

Описание слайда:

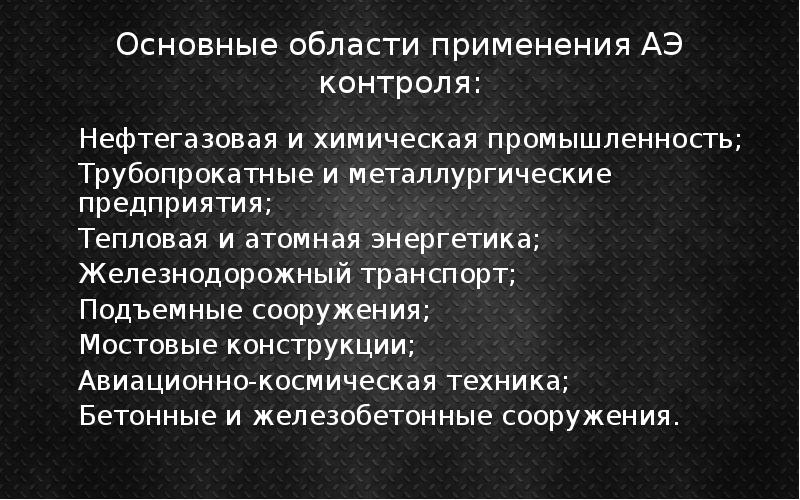

Основные области применения АЭ контроля: Нефтегазовая и химическая промышленность; Трубопрокатные и металлургические предприятия; Тепловая и атомная энергетика; Железнодорожный транспорт; Подъемные сооружения; Мостовые конструкции; Авиационно-космическая техника; Бетонные и железобетонные сооружения.
