Вы можете ознакомиться и скачать презентацию на тему Метод конечных элементов. Доклад-сообщение содержит 24 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

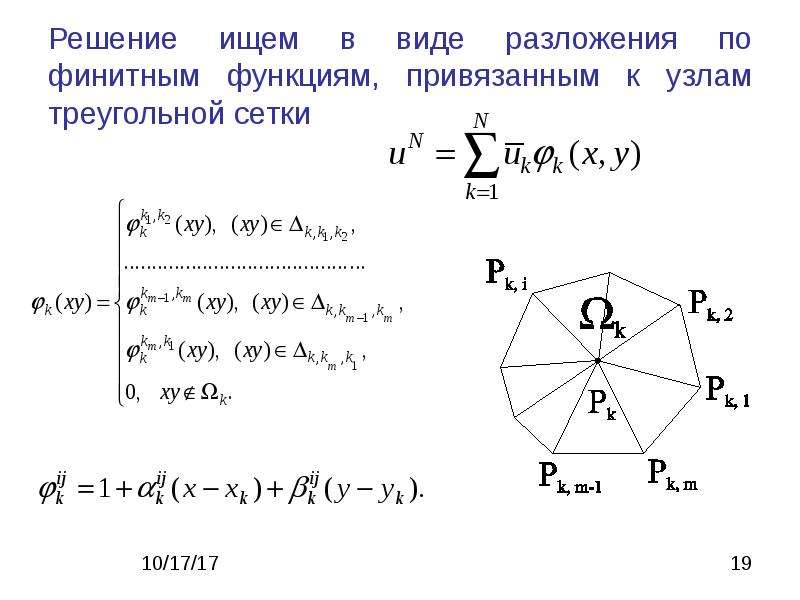

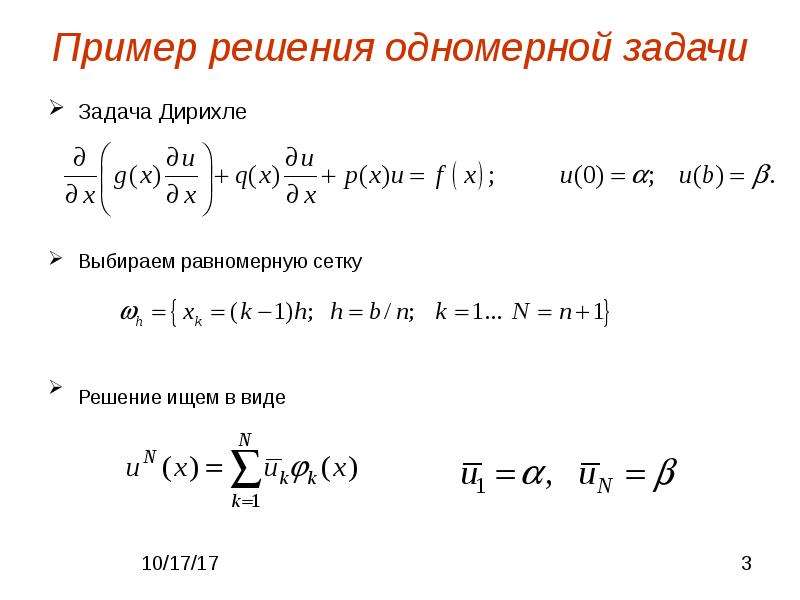

Тема 9. Метод конечных элементов Связь метода сеток и метода конечных элементов Пример решения одномерной задачи Решение двухмерной задачи на треугольной сетке

Слайд 2

Описание слайда:

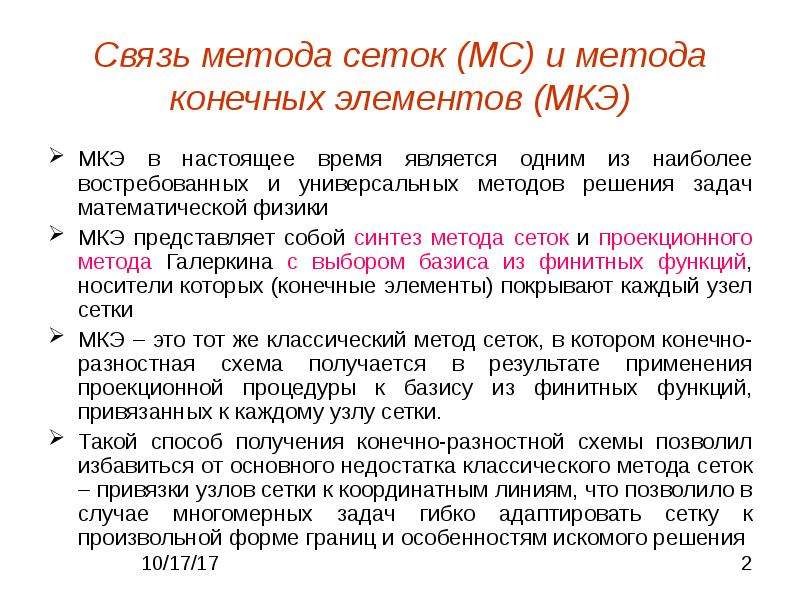

Связь метода сеток (МС) и метода конечных элементов (МКЭ) МКЭ в настоящее время является одним из наиболее востребованных и универсальных методов решения задач математической физики МКЭ представляет собой синтез метода сеток и проекционного метода Галеркина с выбором базиса из финитных функций, носители которых (конечные элементы) покрывают каждый узел сетки МКЭ – это тот же классический метод сеток, в котором конечно-разностная схема получается в результате применения проекционной процедуры к базису из финитных функций, привязанных к каждому узлу сетки. Такой способ получения конечно-разностной схемы позволил избавиться от основного недостатка классического метода сеток – привязки узлов сетки к координатным линиям, что позволило в случае многомерных задач гибко адаптировать сетку к произвольной форме границ и особенностям искомого решения
