Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Методы диффузионной металлизации. Доклад-сообщение содержит 12 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

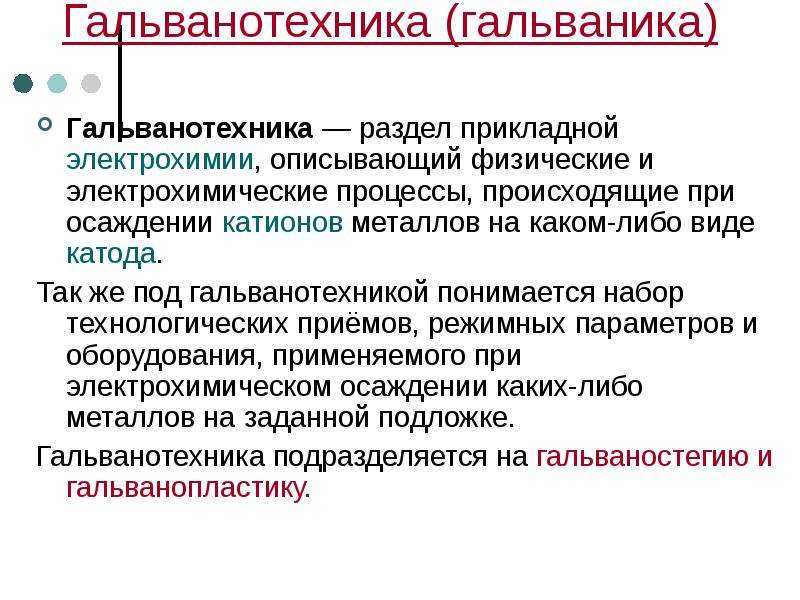

Гальванотехника — раздел прикладной электрохимии, описывающий физические и электрохимические процессы, происходящие при осаждении катионов металлов на каком-либо виде катода. Гальванотехника — раздел прикладной электрохимии, описывающий физические и электрохимические процессы, происходящие при осаждении катионов металлов на каком-либо виде катода. Так же под гальванотехникой понимается набор технологических приёмов, режимных параметров и оборудования, применяемого при электрохимическом осаждении каких-либо металлов на заданной подложке. Гальванотехника подразделяется на гальваностегию и гальванопластику.

Слайд 4

Описание слайда:

Простейшая гальваническая схема

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Гальванопластика Применяется для получения металлических копий предметов методами электролиза. Этот термин может использоваться и в качестве названия металлических предметов, полученных методом гальванопластики. Толщина металлических осадков, наносимых при гальванопластике, составляет 0,25-2 мм. Особое значение для гальванопластики имеет процесс осаждения меди. Этот металл достаточно часто осаждается не только в качестве основного и единственного слоя металла, но и систематически используется в качестве промежуточного слоя при гальваническом никелировании, ировании, серебрении и золочении и т.п. Более ограниченно в гальванопластике используется осаждение железа, олова, родия по серебру и других металлов или их сочетаний.

Слайд 7

Описание слайда:

Гальваностегия Гальваностегия — электролитическое осаждение тонкого слоя металла на поверхности какого-либо металлического предмета, детали. В зависимости от требований, предъявляемых к эксплуатационным характеристикам деталей, различают покрытия: защитные (для защиты покрываемого металла от коррозии); защитно-декоративные (для защиты покрываемого металла от коррозии и придания его поверхности декоративного вида); декоративные (для придания поверхности покрываемого металла декоративного вида); специальные (для придания поверхности покрываемого металла определённых свойств, например: диэлектрических, электропроводных, износостойких, противозадирных, под пайку, для повышения адгезии при гуммированиии стальных изделий и т.д.); Получаемые покрытия — осадки — должны быть плотными, а по структуре — мелкозернистыми. Чтобы достигнуть мелкозернистого строения осадков, необходимо выбрать соответствующие состав электролита, температурный режим и плотность тока. Выбор способа покрытия зависит от назначения и условий работы изделия.

Слайд 8

Описание слайда:

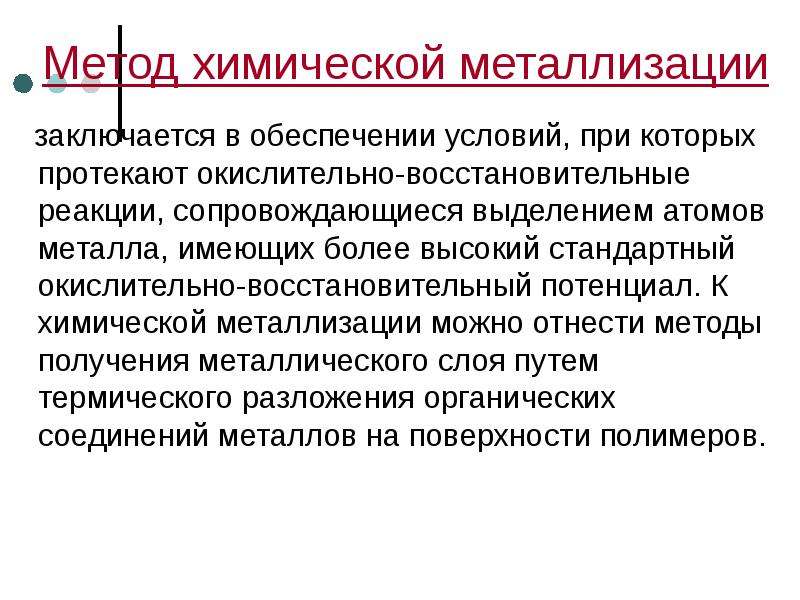

Метод химической металлизации заключается в обеспечении условий, при которых протекают окислительно-восстановительные реакции, сопровождающиеся выделением атомов металла, имеющих более высокий стандартный окислительно-восстановительный потенциал. К химической металлизации можно отнести методы получения металлического слоя путем термического разложения органических соединений металлов на поверхности полимеров.

Слайд 9

Описание слайда:

Напыление, нанесение вещества в дисперсном состоянии на поверхность изделий и полуфабрикатов для сообщения им специальных физико-химических, механических, декоративных свойств или для восстановления дефектной поверхности. Напылённое покрытие удерживается на поверхности в основном силами адгезии. Напыление, нанесение вещества в дисперсном состоянии на поверхность изделий и полуфабрикатов для сообщения им специальных физико-химических, механических, декоративных свойств или для восстановления дефектной поверхности. Напылённое покрытие удерживается на поверхности в основном силами адгезии. В зависимости от исходного состояния напыляемых материалов и конструкции напыляющих устройств различают следующим методы напыления.: газопламенный, электродуговой, порошковый, жидкостный, парофазовый, плазменный, лазерный, автотермоионноэмиссионный. Указанными методами наносят металлы (Ni, Zn, Al, Ag, Cr, Cu, Au, Pt и др.), сплавы (сталь, бронзу и др.), химические соединения (силициды, бориды, карбиды, окислы и др.), неметаллические материалы (пластмассы).

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Установка для ХТО в плазме тлеющего разряда

Слайд 12

Описание слайда:

Достоинства метода: Достоинства метода: более высокая прочность сцепления и плотность полученных покрытий из-за более высокой энергии распыленных частиц; формирование покрытий без изменения стехиометрического состава; возможность получения покрытий из особотугоплавких и неплавящихся материалов; возможность управления составом и свойствами покрытия в процессе нанесения; возможность очистки поверхности основы и растущего покрытия. Основные недостатки метода: скорости напыления, как правило, ниже, чем при других вакуумных методах, за исключением магнетронного, где скорости осаждения покрытия достигают 25—45 им/с; количество загрязнений в материале покрытий несколько выше; объем камеры ограничивает размер изделия.
