Слайд 1

Описание слайда:

Методы и сооружения водоподготовки в системах водоснабжения

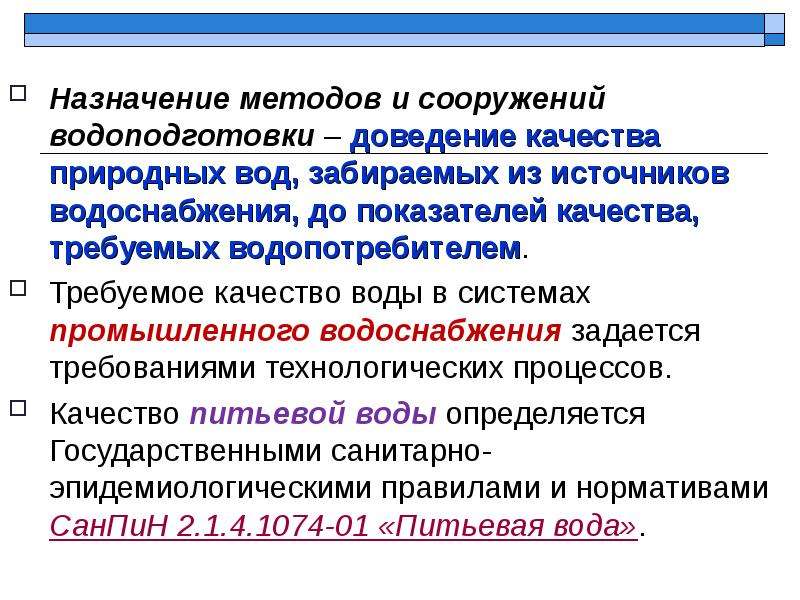

Слайд 2

Описание слайда:

Назначение методов и сооружений водоподготовки – доведение качества природных вод, забираемых из источников водоснабжения, до показателей качества, требуемых водопотребителем. Назначение методов и сооружений водоподготовки – доведение качества природных вод, забираемых из источников водоснабжения, до показателей качества, требуемых водопотребителем. Требуемое качество воды в системах промышленного водоснабжения задается требованиями технологических процессов. Качество питьевой воды определяется Государственными санитарно-эпидемиологическими правилами и нормативами СанПиН 2.1.4.1074-01 «Питьевая вода».

Слайд 3

Описание слайда:

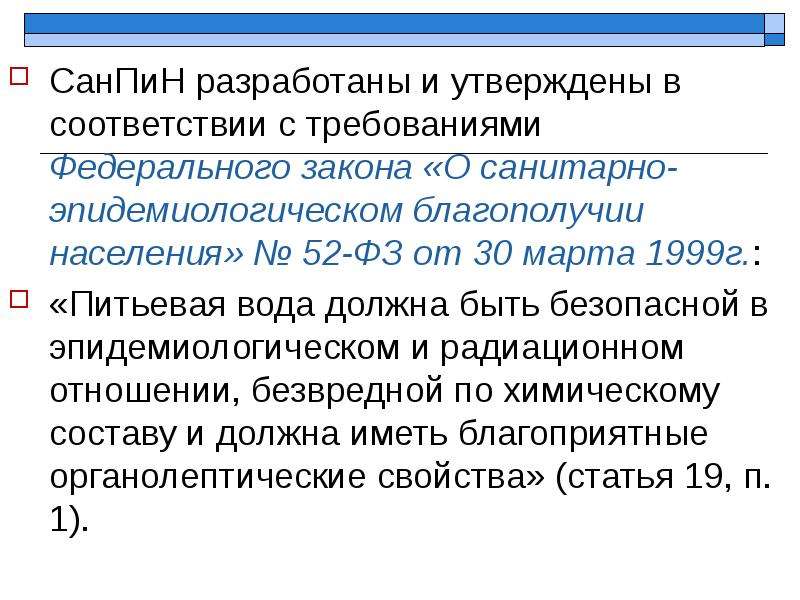

СанПиН разработаны и утверждены в соответствии с требованиями Федерального закона «О санитарно-эпидемиологическом благополучии населения» № 52-ФЗ от 30 марта 1999г.: СанПиН разработаны и утверждены в соответствии с требованиями Федерального закона «О санитарно-эпидемиологическом благополучии населения» № 52-ФЗ от 30 марта 1999г.: «Питьевая вода должна быть безопасной в эпидемиологическом и радиационном отношении, безвредной по химическому составу и должна иметь благоприятные органолептические свойства» (статья 19, п. 1).

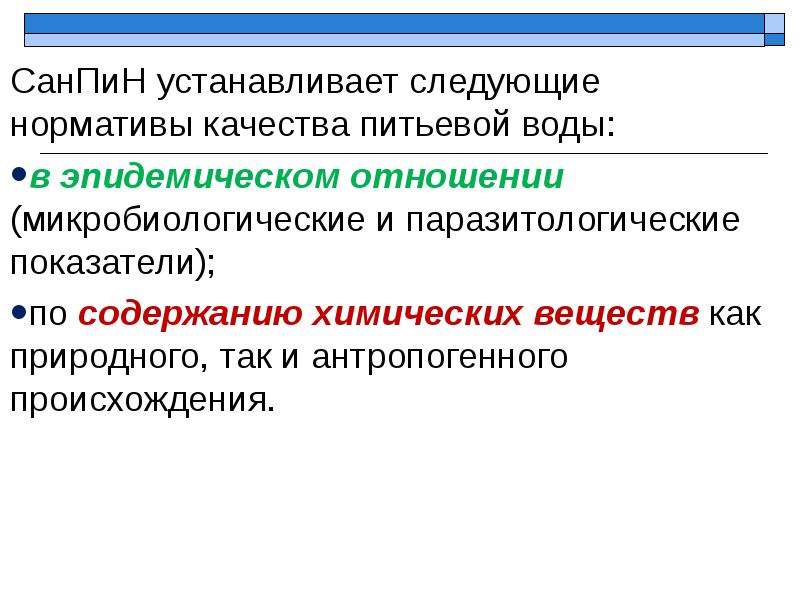

Слайд 4

Описание слайда:

СанПиН устанавливает следующие нормативы качества питьевой воды: СанПиН устанавливает следующие нормативы качества питьевой воды: в эпидемическом отношении (микробиологические и паразитологические показатели); по содержанию химических веществ как природного, так и антропогенного происхождения.

Слайд 5

Описание слайда:

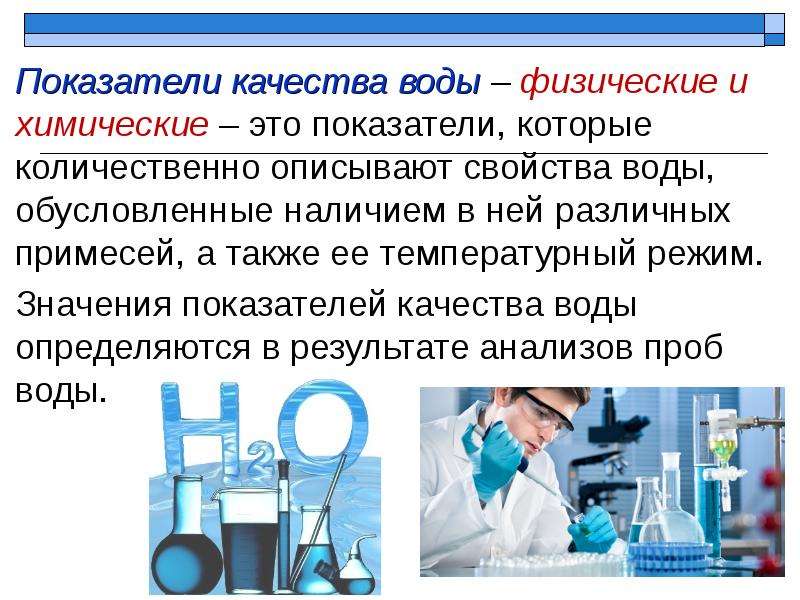

Показатели качества воды – физические и химические – это показатели, которые количественно описывают свойства воды, обусловленные наличием в ней различных примесей, а также ее температурный режим. Показатели качества воды – физические и химические – это показатели, которые количественно описывают свойства воды, обусловленные наличием в ней различных примесей, а также ее температурный режим. Значения показателей качества воды определяются в результате анализов проб воды.

Слайд 6

Описание слайда:

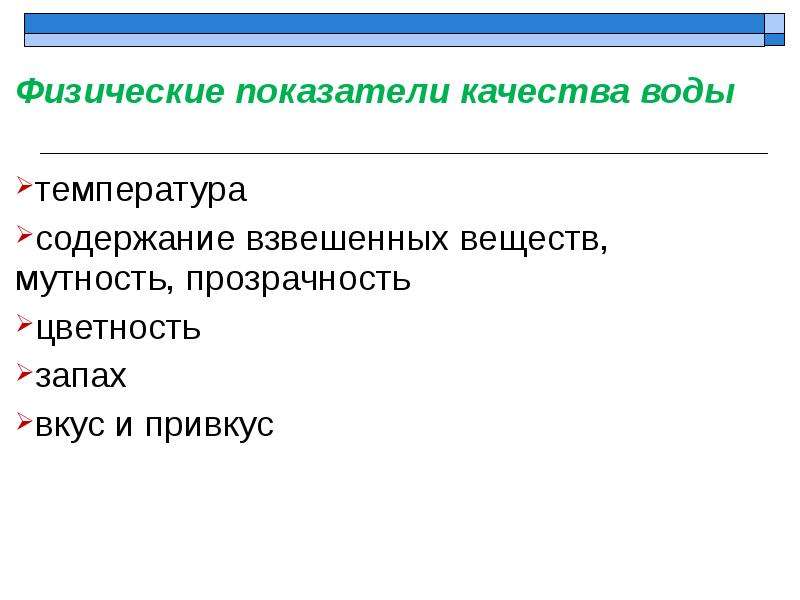

Физические показатели качества воды Физические показатели качества воды температура содержание взвешенных веществ, мутность, прозрачность цветность запах вкус и привкус

Слайд 7

Описание слайда:

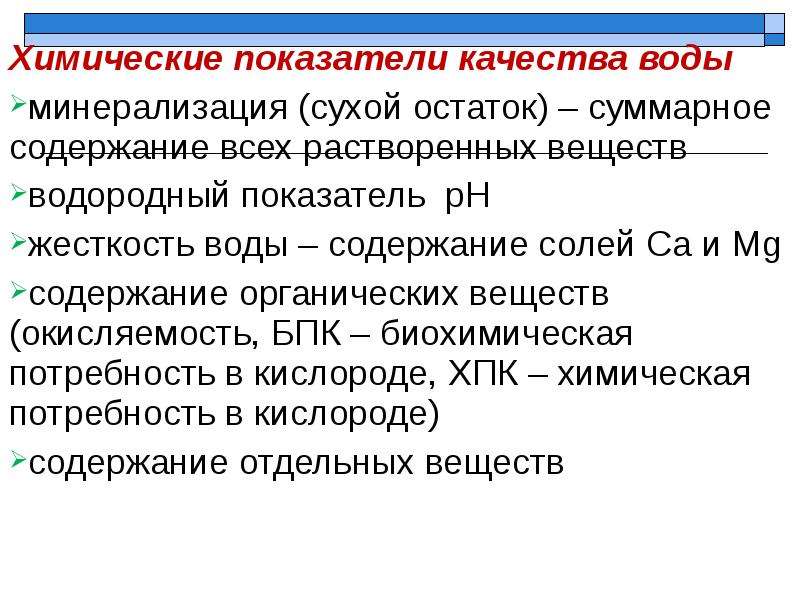

Химические показатели качества воды Химические показатели качества воды минерализация (сухой остаток) – суммарное содержание всех растворенных веществ водородный показатель рН жесткость воды – содержание солей Ca и Mg содержание органических веществ (окисляемость, БПК – биохимическая потребность в кислороде, ХПК – химическая потребность в кислороде) содержание отдельных веществ

Слайд 8

Описание слайда:

Оценка качества природной воды Оценка качества природной воды Природная вода представляет собой сложную динамическую систему, содержащую газы, минеральные и органические вещества в молекулярном, истинно растворенном, коллоидном или взвешенном состояниях. Для подземных вод характерно значительное содержание минеральных солей и небольшое количество органических и взвешенных веществ. Для поверхностных вод характерна высокая мутность и содержание органических соединений. В современных условиях наблюдается загрязнение водных объектов примесями антропогенного и техногенного происхождения.

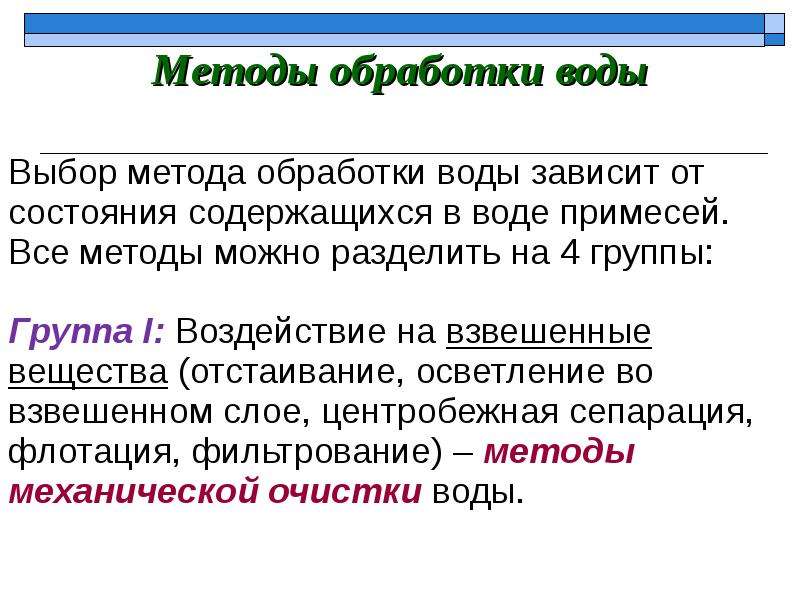

Слайд 9

Описание слайда:

Методы обработки воды Методы обработки воды Выбор метода обработки воды зависит от состояния содержащихся в воде примесей. Все методы можно разделить на 4 группы: Группа I: Воздействие на взвешенные вещества (отстаивание, осветление во взвешенном слое, центробежная сепарация, флотация, фильтрование) – методы механической очистки воды.

Слайд 10

Описание слайда:

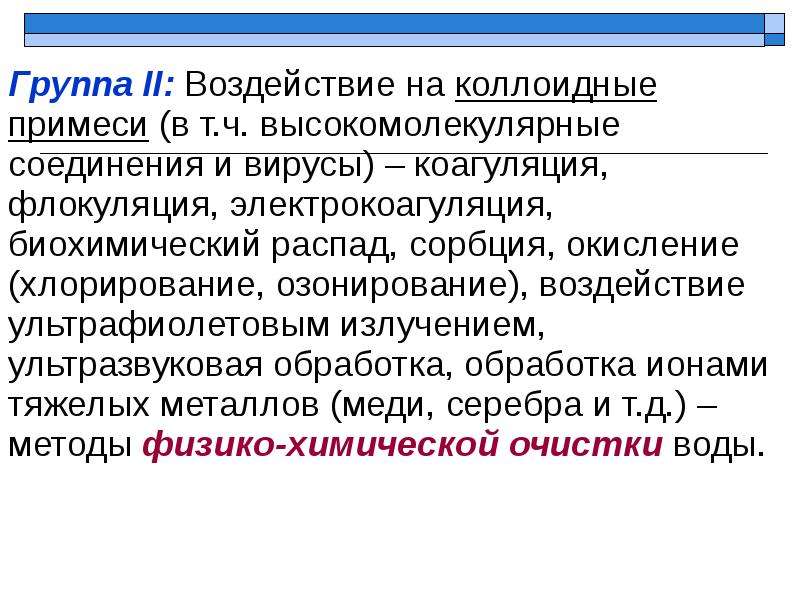

Группа II: Воздействие на коллоидные примеси (в т.ч. высокомолекулярные соединения и вирусы) – коагуляция, флокуляция, электрокоагуляция, биохимический распад, сорбция, окисление (хлорирование, озонирование), воздействие ультрафиолетовым излучением, ультразвуковая обработка, обработка ионами тяжелых металлов (меди, серебра и т.д.) – методы физико-химической очистки воды. Группа II: Воздействие на коллоидные примеси (в т.ч. высокомолекулярные соединения и вирусы) – коагуляция, флокуляция, электрокоагуляция, биохимический распад, сорбция, окисление (хлорирование, озонирование), воздействие ультрафиолетовым излучением, ультразвуковая обработка, обработка ионами тяжелых металлов (меди, серебра и т.д.) – методы физико-химической очистки воды.

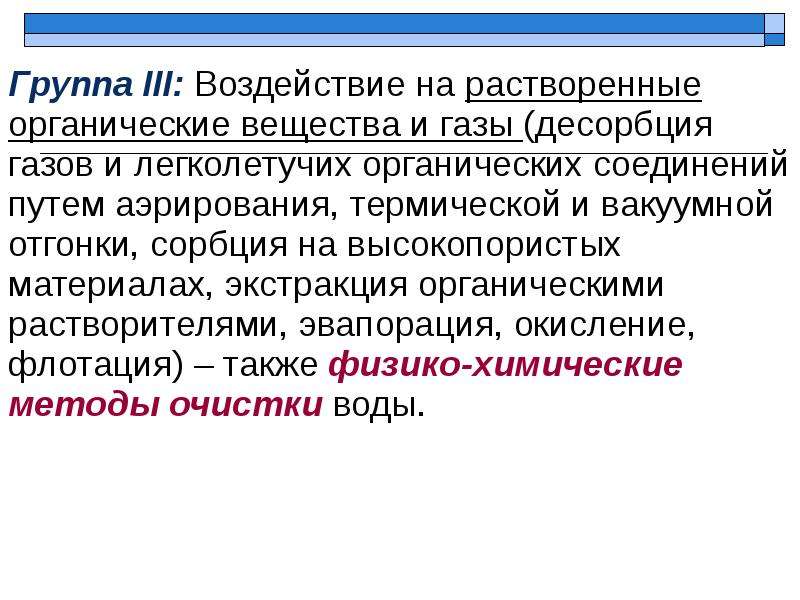

Слайд 11

Описание слайда:

Группа III: Воздействие на растворенные органические вещества и газы (десорбция газов и легколетучих органических соединений путем аэрирования, термической и вакуумной отгонки, сорбция на высокопористых материалах, экстракция органическими растворителями, эвапорация, окисление, флотация) – также физико-химические методы очистки воды. Группа III: Воздействие на растворенные органические вещества и газы (десорбция газов и легколетучих органических соединений путем аэрирования, термической и вакуумной отгонки, сорбция на высокопористых материалах, экстракция органическими растворителями, эвапорация, окисление, флотация) – также физико-химические методы очистки воды.

Слайд 12

Описание слайда:

Группа IV: Воздействие на примеси ионногенных неорганических веществ (ионный обмен, электродиализ, обратный осмос, реагентная обработка, кристаллизация, дистилляция, вымораживание, магнитная обработка) - также физико-химические методы очистки воды. Группа IV: Воздействие на примеси ионногенных неорганических веществ (ионный обмен, электродиализ, обратный осмос, реагентная обработка, кристаллизация, дистилляция, вымораживание, магнитная обработка) - также физико-химические методы очистки воды.

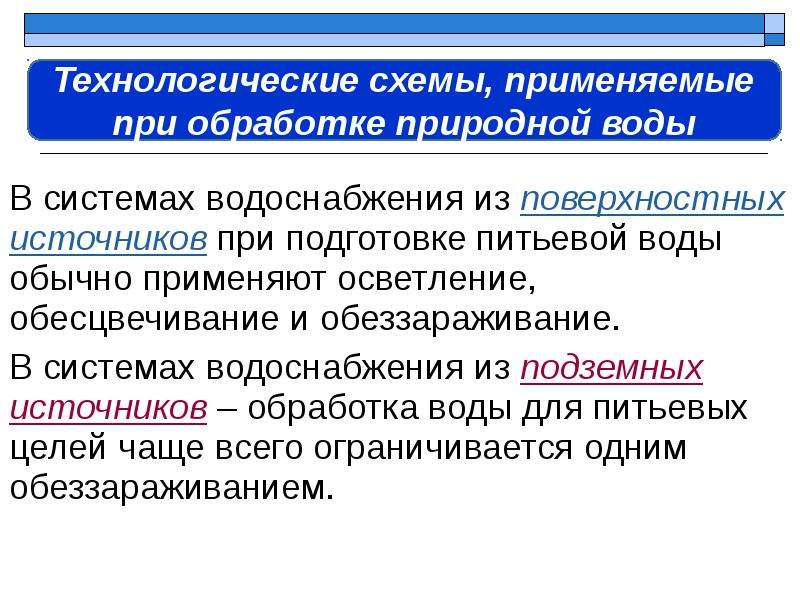

Слайд 13

Описание слайда:

В системах водоснабжения из поверхностных источников при подготовке питьевой воды обычно применяют осветление, обесцвечивание и обеззараживание. В системах водоснабжения из поверхностных источников при подготовке питьевой воды обычно применяют осветление, обесцвечивание и обеззараживание. В системах водоснабжения из подземных источников – обработка воды для питьевых целей чаще всего ограничивается одним обеззараживанием.

Слайд 14

Описание слайда:

Схема с вертикальными отстойниками и скорыми фильтрами Схема с вертикальными отстойниками и скорыми фильтрами

Слайд 15

Описание слайда:

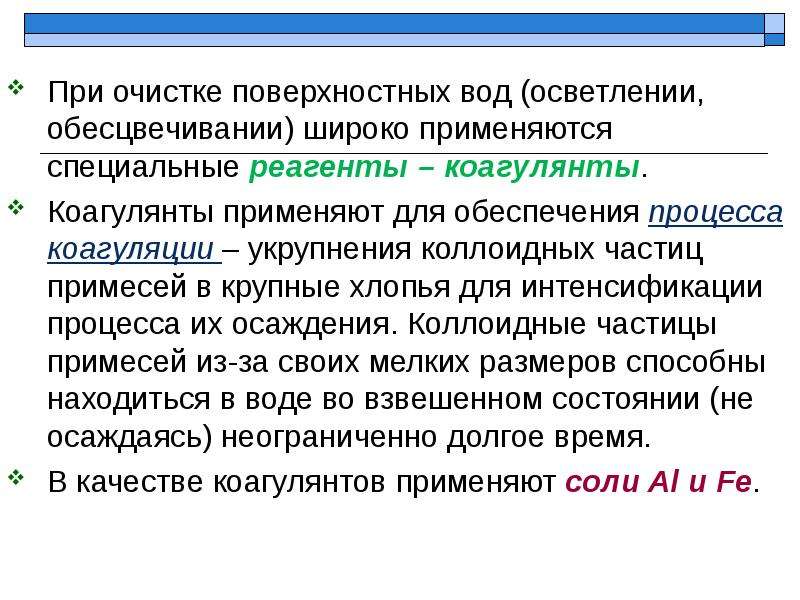

При очистке поверхностных вод (осветлении, обесцвечивании) широко применяются специальные реагенты – коагулянты. При очистке поверхностных вод (осветлении, обесцвечивании) широко применяются специальные реагенты – коагулянты. Коагулянты применяют для обеспечения процесса коагуляции – укрупнения коллоидных частиц примесей в крупные хлопья для интенсификации процесса их осаждения. Коллоидные частицы примесей из-за своих мелких размеров способны находиться в воде во взвешенном состоянии (не осаждаясь) неограниченно долгое время. В качестве коагулянтов применяют соли Al и Fe.

Слайд 16

Описание слайда:

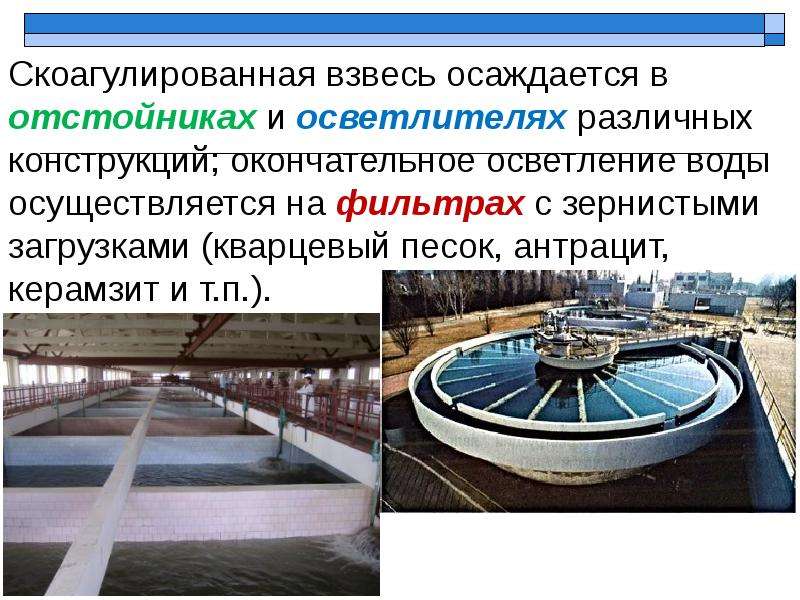

Скоагулированная взвесь осаждается в отстойниках и осветлителях различных конструкций; окончательное осветление воды осуществляется на фильтрах с зернистыми загрузками (кварцевый песок, антрацит, керамзит и т.п.). Скоагулированная взвесь осаждается в отстойниках и осветлителях различных конструкций; окончательное осветление воды осуществляется на фильтрах с зернистыми загрузками (кварцевый песок, антрацит, керамзит и т.п.).

Слайд 17

Описание слайда:

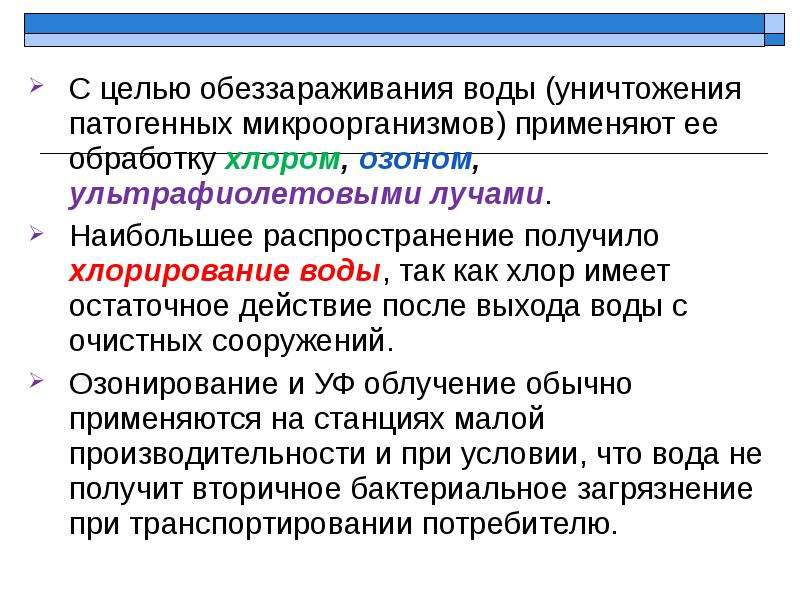

С целью обеззараживания воды (уничтожения патогенных микроорганизмов) применяют ее обработку хлором, озоном, ультрафиолетовыми лучами. С целью обеззараживания воды (уничтожения патогенных микроорганизмов) применяют ее обработку хлором, озоном, ультрафиолетовыми лучами. Наибольшее распространение получило хлорирование воды, так как хлор имеет остаточное действие после выхода воды с очистных сооружений. Озонирование и УФ облучение обычно применяются на станциях малой производительности и при условии, что вода не получит вторичное бактериальное загрязнение при транспортировании потребителю.

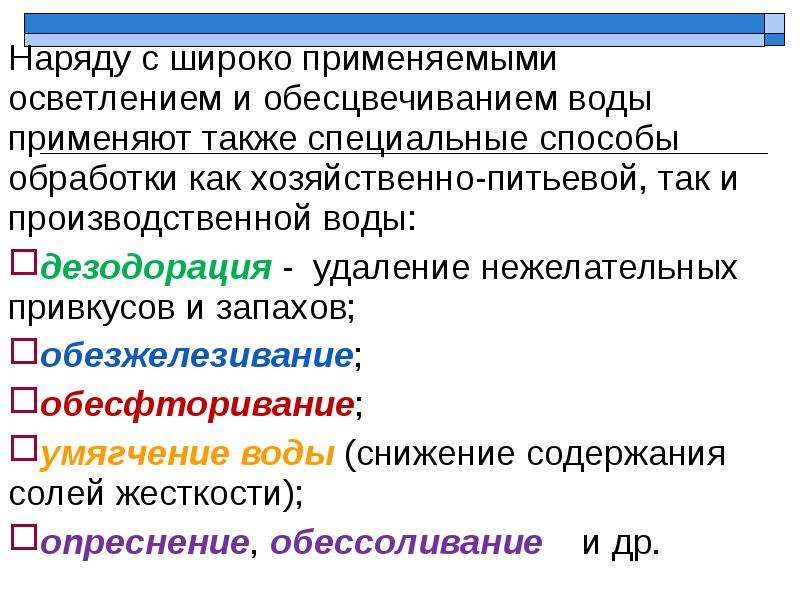

Слайд 18

Описание слайда:

Наряду с широко применяемыми осветлением и обесцвечиванием воды применяют также специальные способы обработки как хозяйственно-питьевой, так и производственной воды: Наряду с широко применяемыми осветлением и обесцвечиванием воды применяют также специальные способы обработки как хозяйственно-питьевой, так и производственной воды: дезодорация - удаление нежелательных привкусов и запахов; обезжелезивание; обесфторивание; умягчение воды (снижение содержания солей жесткости); опреснение, обессоливание и др.
