Слайд 1

Описание слайда:

Методы и технические средства акустической разведки Рис. 7.1. Структурная схема комплекса средств прослушивания

Слайд 2

Описание слайда:

Микрофоны для систем подслушивания, их классификация

Слайд 3

Описание слайда:

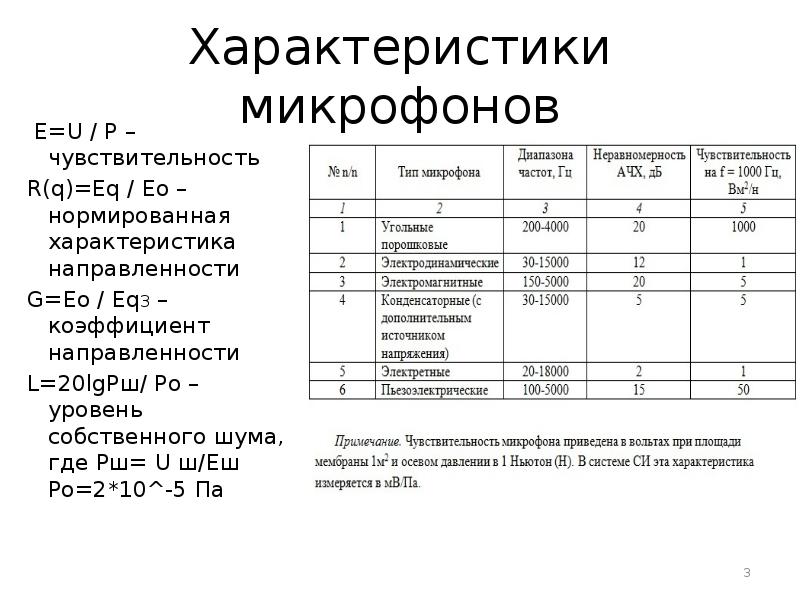

Характеристики микрофонов E=U ∕ P –чувствительность R(q)=Eq ∕ Eo – нормированная характеристика направленности G=Eo / Eq3 – коэффициент направленности L=20lgPш∕ Po – уровень собственного шума, где Рш= U ш∕Eш Ро=2*10^-5 Па

Слайд 4

Описание слайда:

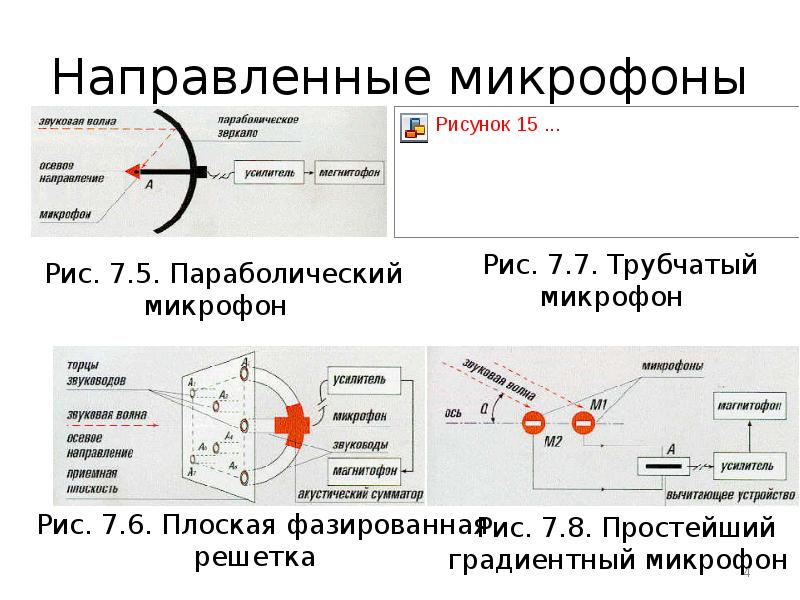

Направленные микрофоны

Слайд 5

Описание слайда:

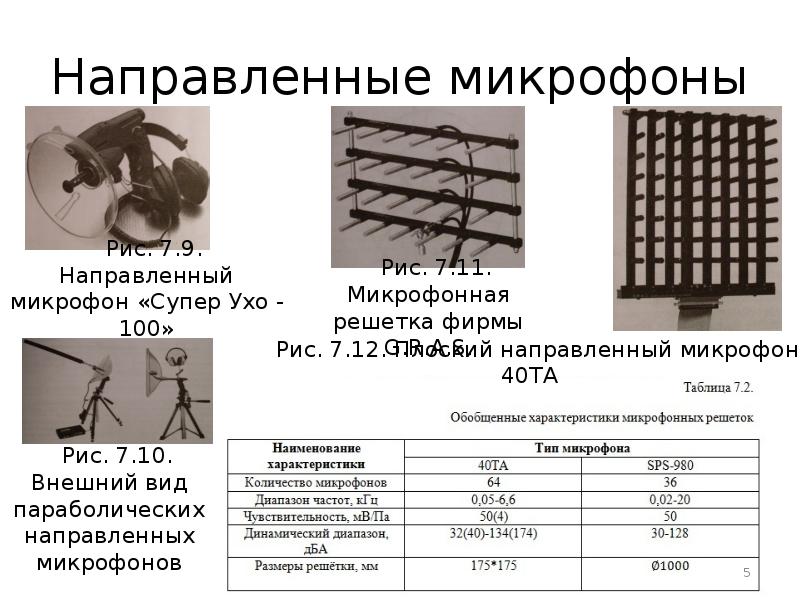

Направленные микрофоны

Слайд 6

Описание слайда:

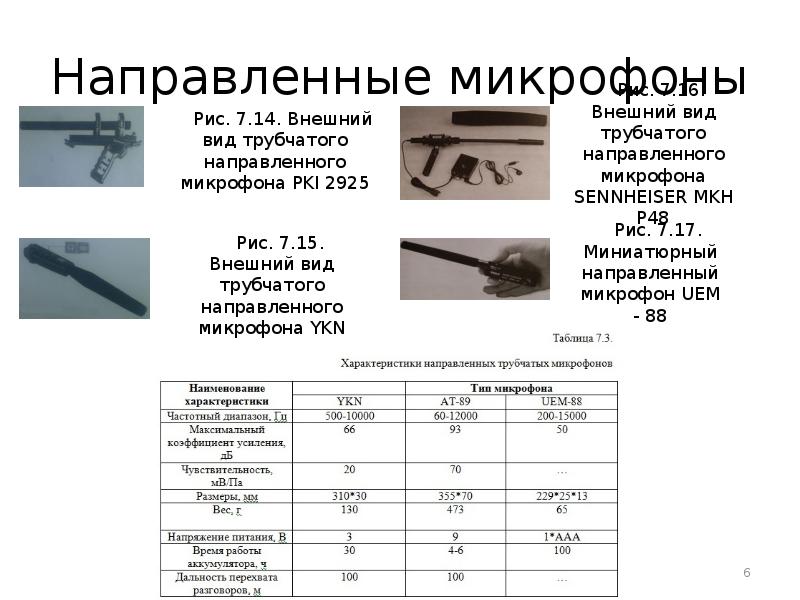

Направленные микрофоны

Слайд 7

Описание слайда:

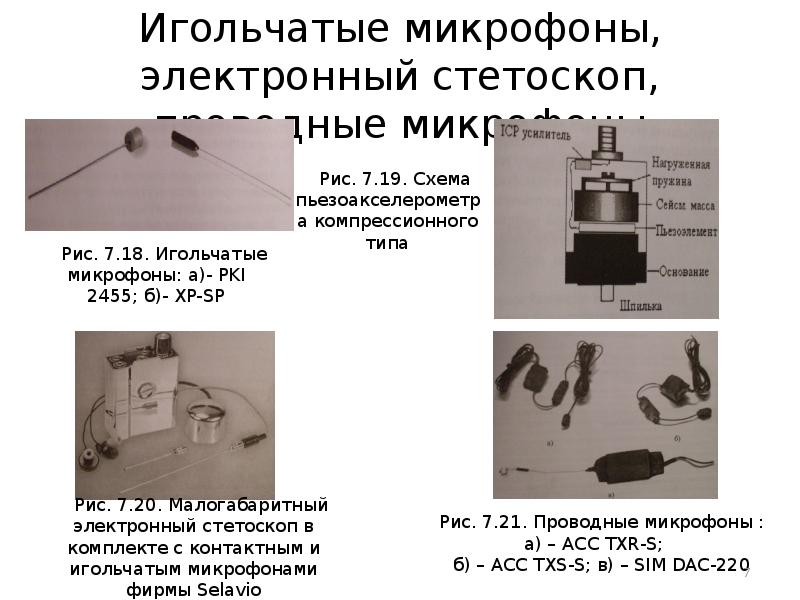

Игольчатые микрофоны, электронный стетоскоп, проводные микрофоны

Слайд 8

Описание слайда:

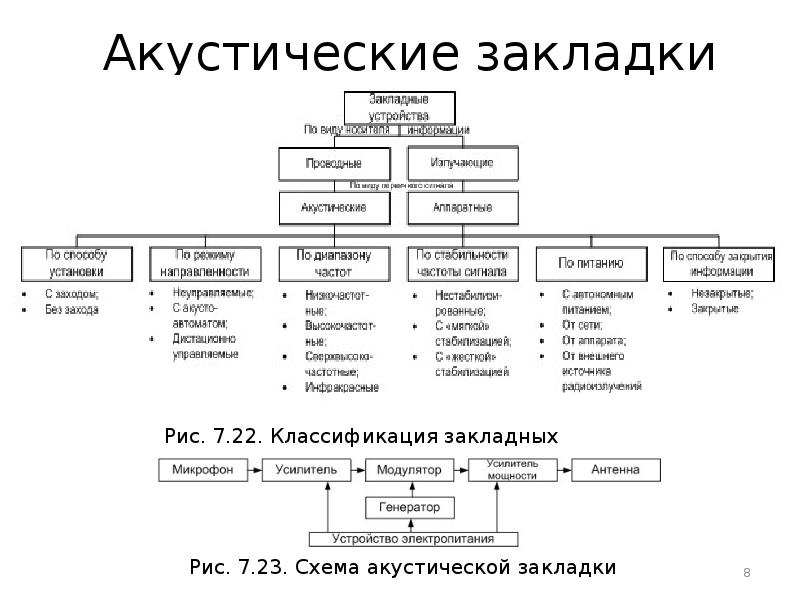

Акустические закладки

Слайд 9

Описание слайда:

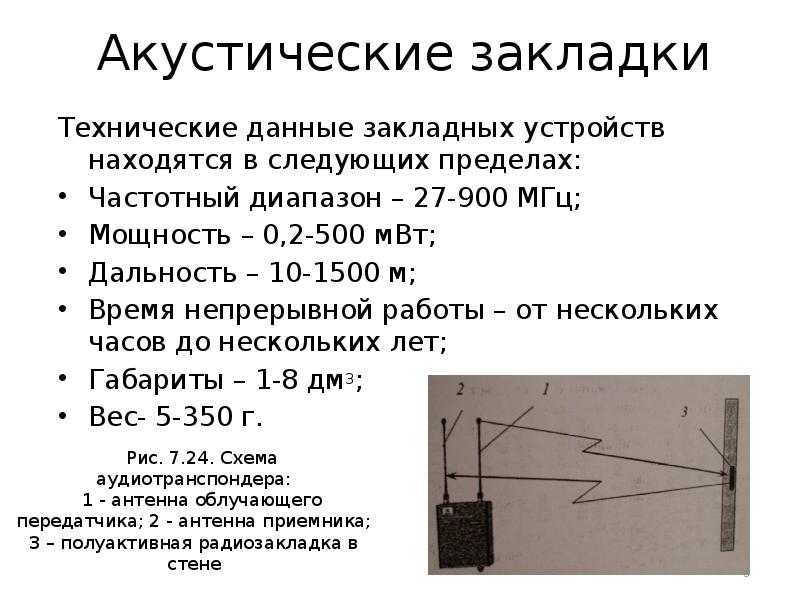

Акустические закладки Технические данные закладных устройств находятся в следующих пределах: Частотный диапазон – 27-900 МГц; Мощность – 0,2-500 мВт; Дальность – 10-1500 м; Время непрерывной работы – от нескольких часов до нескольких лет; Габариты – 1-8 дм3; Вес- 5-350 г.
