Вы можете ознакомиться и скачать презентацию на тему Методы кластерного анализа. Доклад-сообщение содержит 35 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Методы кластерного анализа Семёнова Ксения Гр. 17.2 - 504

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Кластер имеет следующие математические характеристики: центр, радиус, среднеквадратическое отклонение, размер кластера. Центр кластера - это среднее геометрическое место точек в пространстве переменных. Радиус кластера - максимальное расстояние точек от центра кластера.

Слайд 5

Описание слайда:

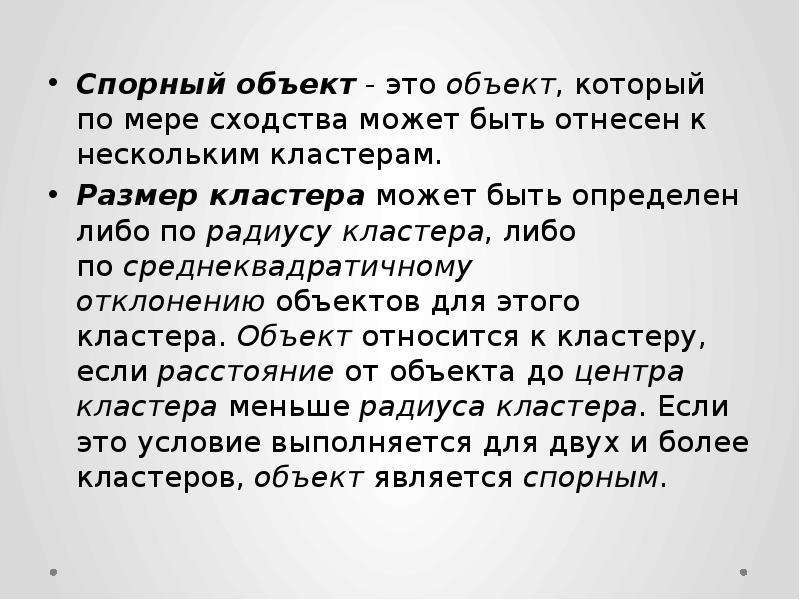

Спорный объект - это объект, который по мере сходства может быть отнесен к нескольким кластерам. Размер кластера может быть определен либо по радиусу кластера, либо по среднеквадратичному отклонению объектов для этого кластера. Объект относится к кластеру, если расстояние от объекта до центра кластера меньше радиуса кластера. Если это условие выполняется для двух и более кластеров, объект является спорным.

Слайд 6

Описание слайда:

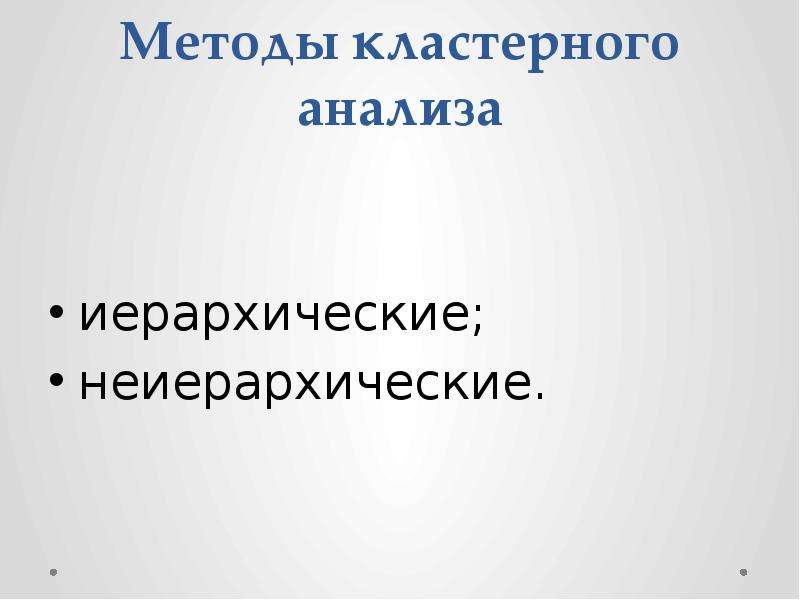

Методы кластерного анализа иерархические; неиерархические.

Слайд 7

Описание слайда:

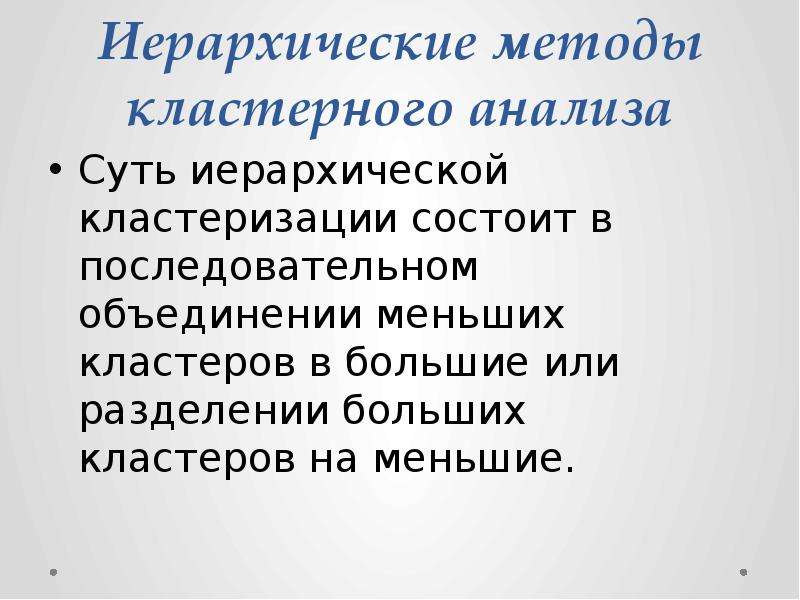

Иерархические методы кластерного анализа Суть иерархической кластеризации состоит в последовательном объединении меньших кластеров в большие или разделении больших кластеров на меньшие.

Слайд 8

Описание слайда:

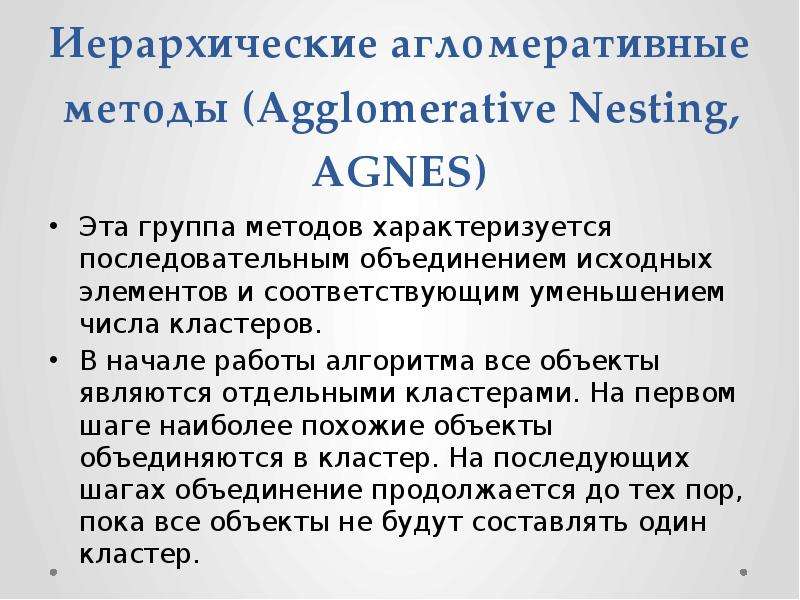

Иерархические агломеративные методы (Agglomerative Nesting, AGNES) Эта группа методов характеризуется последовательным объединением исходных элементов и соответствующим уменьшением числа кластеров. В начале работы алгоритма все объекты являются отдельными кластерами. На первом шаге наиболее похожие объекты объединяются в кластер. На последующих шагах объединение продолжается до тех пор, пока все объекты не будут составлять один кластер.

Слайд 9

Описание слайда:

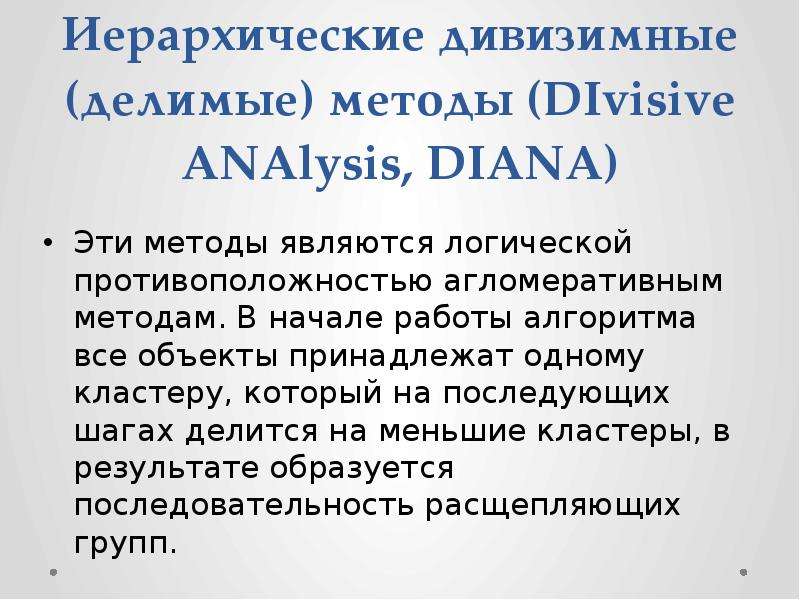

Иерархические дивизимные (делимые) методы (DIvisive ANAlysis, DIANA) Эти методы являются логической противоположностью агломеративным методам. В начале работы алгоритма все объекты принадлежат одному кластеру, который на последующих шагах делится на меньшие кластеры, в результате образуется последовательность расщепляющих групп.

Слайд 10

Описание слайда:

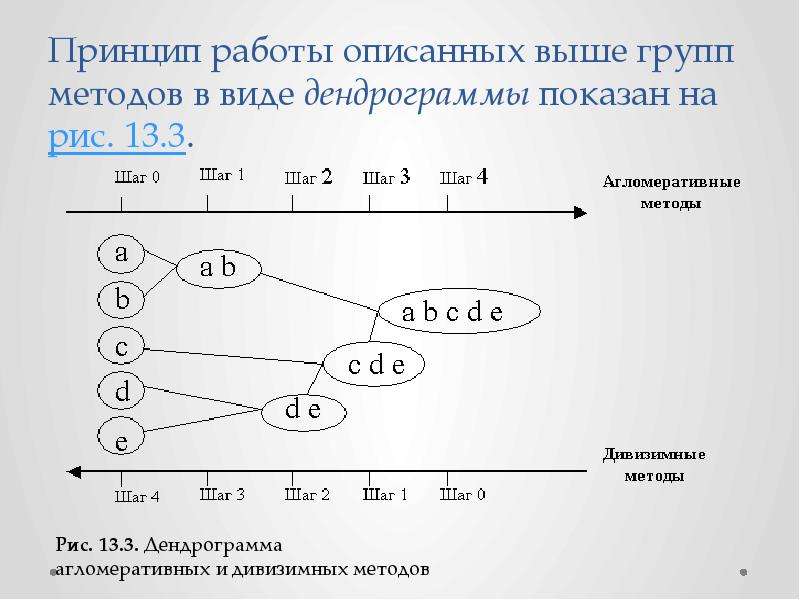

Принцип работы описанных выше групп методов в виде дендрограммы показан на рис. 13.3.

Слайд 11

Описание слайда:

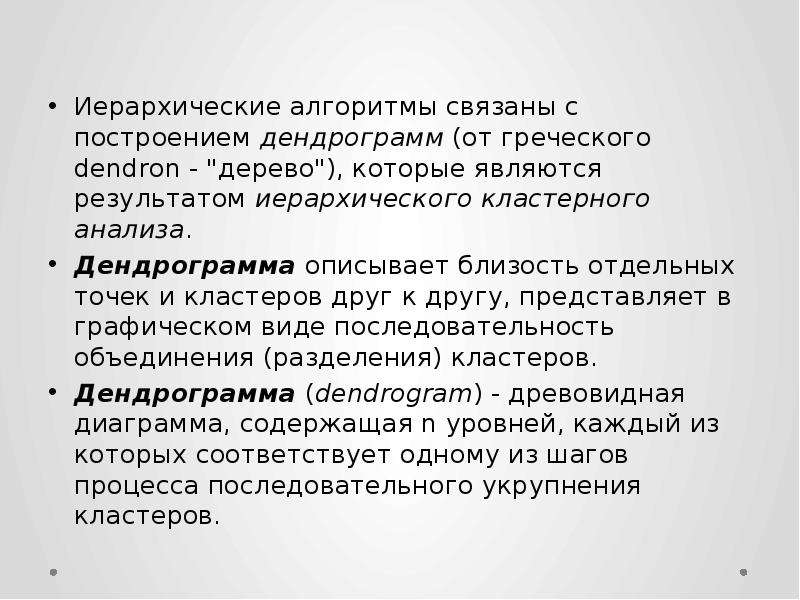

Иерархические алгоритмы связаны с построением дендрограмм (от греческого dendron - "дерево"), которые являются результатом иерархического кластерного анализа. Дендрограмма описывает близость отдельных точек и кластеров друг к другу, представляет в графическом виде последовательность объединения (разделения) кластеров. Дендрограмма (dendrogram) - древовидная диаграмма, содержащая n уровней, каждый из которых соответствует одному из шагов процесса последовательного укрупнения кластеров.

Слайд 12

Описание слайда:

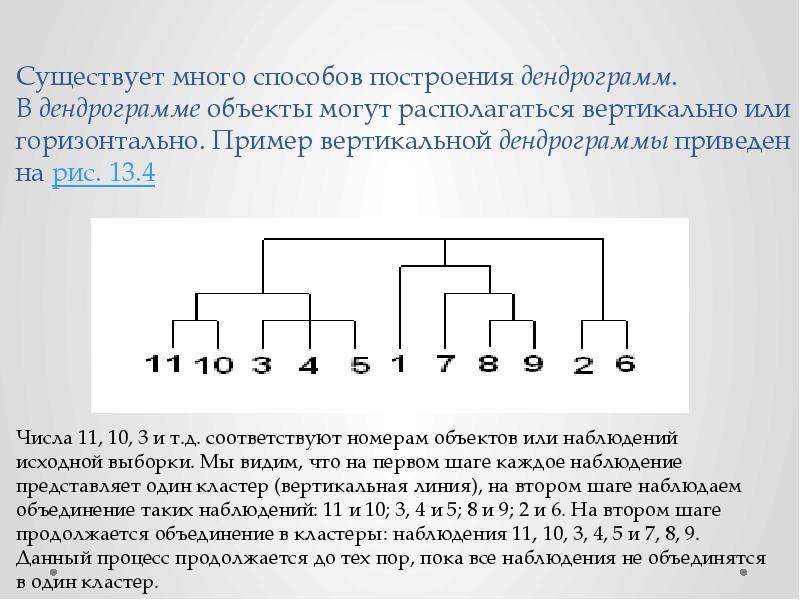

Существует много способов построения дендрограмм. В дендрограмме объекты могут располагаться вертикально или горизонтально. Пример вертикальной дендрограммы приведен на рис. 13.4

Слайд 13

Описание слайда:

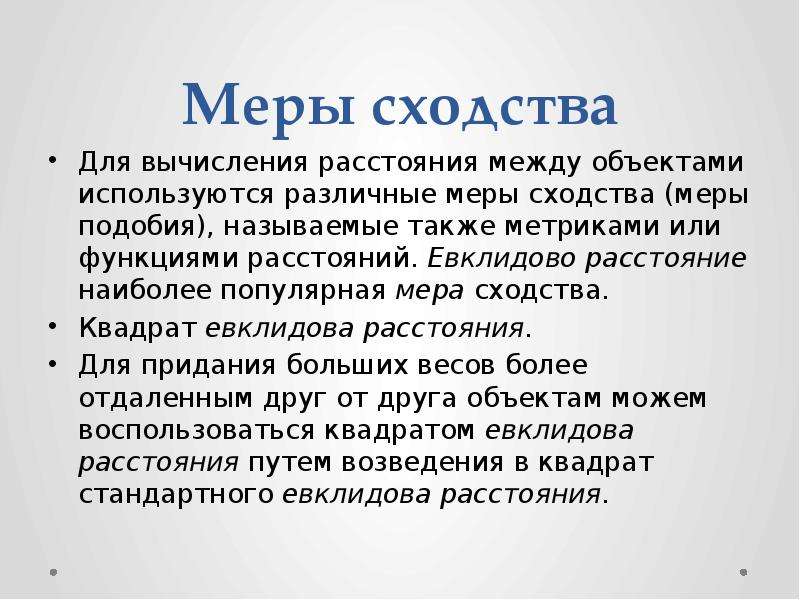

Меры сходства Для вычисления расстояния между объектами используются различные меры сходства (меры подобия), называемые также метриками или функциями расстояний. Евклидово расстояние наиболее популярная мера сходства. Квадрат евклидова расстояния. Для придания больших весов более отдаленным друг от друга объектам можем воспользоваться квадратом евклидова расстояния путем возведения в квадрат стандартного евклидова расстояния.

Слайд 14

Описание слайда:

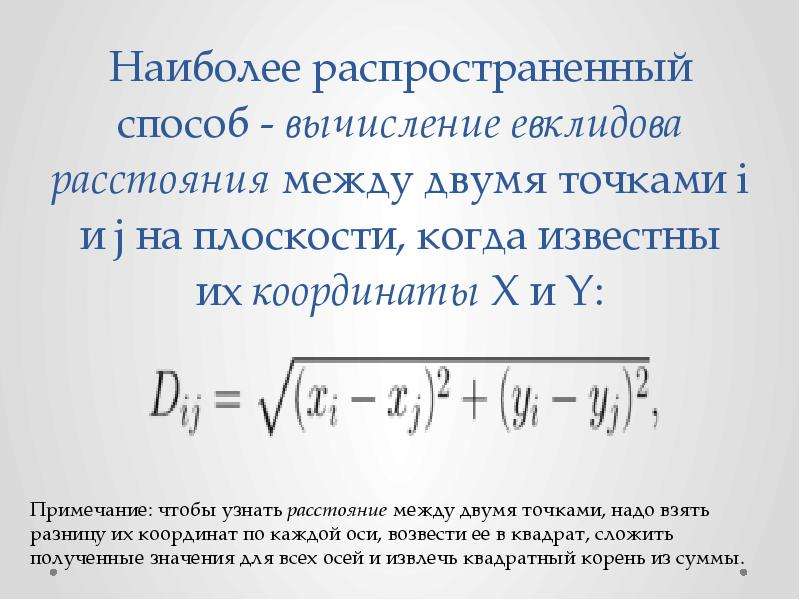

Наиболее распространенный способ - вычисление евклидова расстояния между двумя точками i и j на плоскости, когда известны их координаты X и Y:

Слайд 15

Описание слайда:

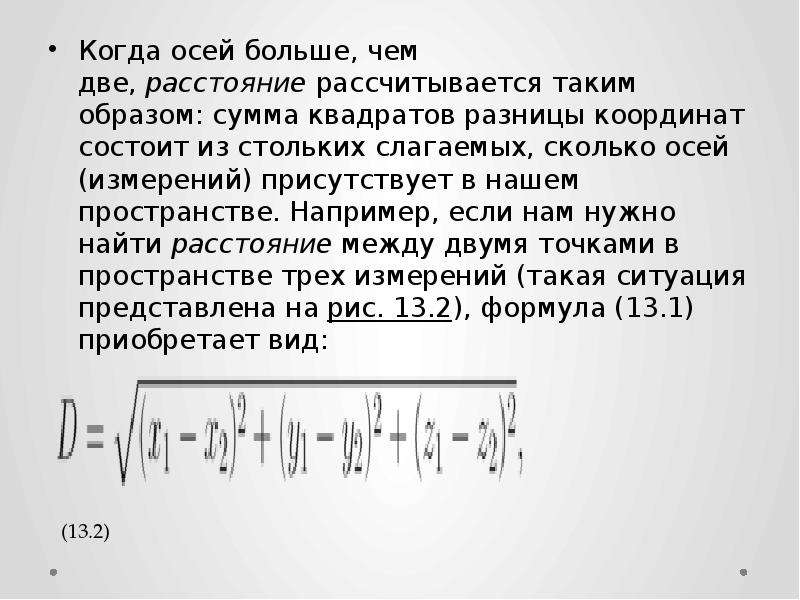

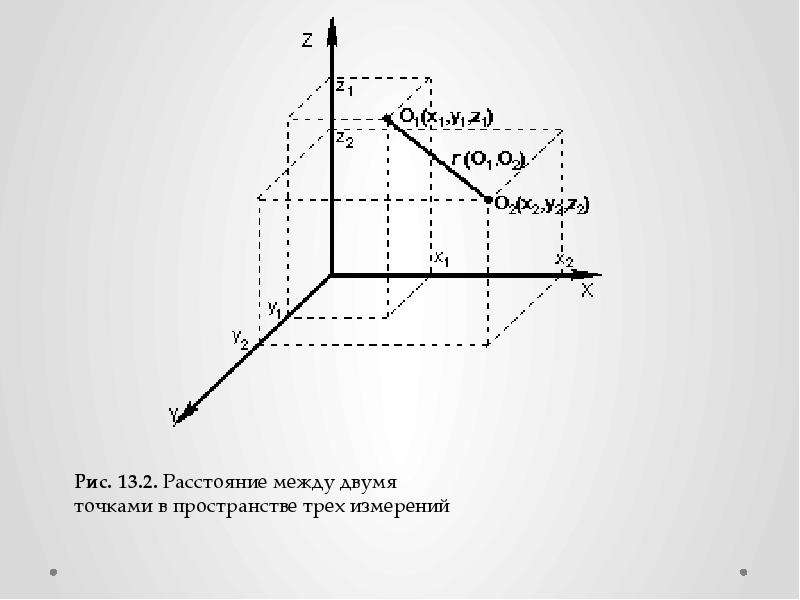

Когда осей больше, чем две, расстояние рассчитывается таким образом: сумма квадратов разницы координат состоит из стольких слагаемых, сколько осей (измерений) присутствует в нашем пространстве. Например, если нам нужно найти расстояние между двумя точками в пространстве трех измерений (такая ситуация представлена на рис. 13.2), формула (13.1) приобретает вид:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

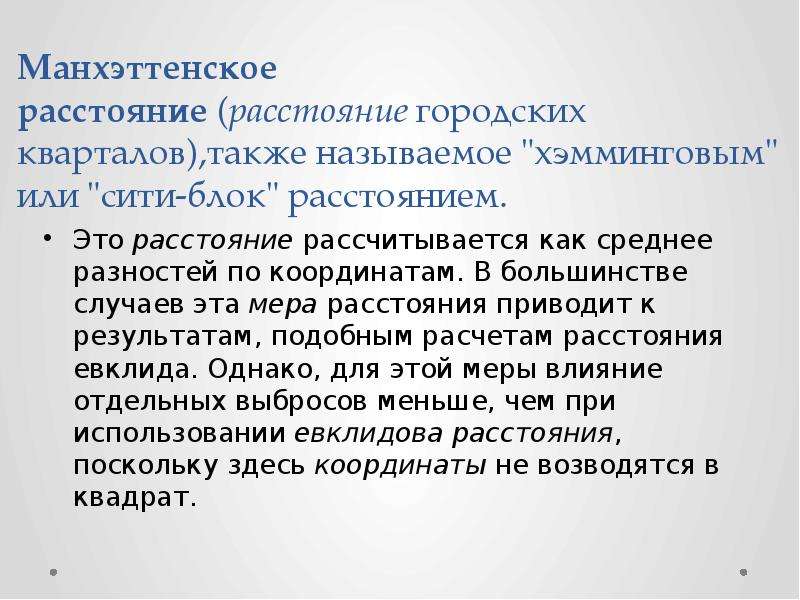

Манхэттенское расстояние (расстояние городских кварталов),также называемое "хэмминговым" или "сити-блок" расстоянием. Это расстояние рассчитывается как среднее разностей по координатам. В большинстве случаев эта мера расстояния приводит к результатам, подобным расчетам расстояния евклида. Однако, для этой меры влияние отдельных выбросов меньше, чем при использовании евклидова расстояния, поскольку здесь координаты не возводятся в квадрат.

Слайд 18

Описание слайда:

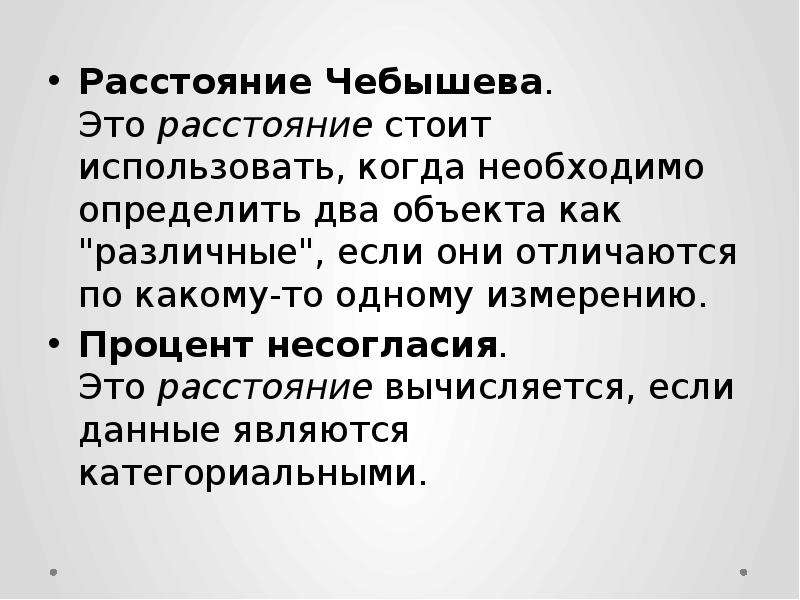

Расстояние Чебышева. Это расстояние стоит использовать, когда необходимо определить два объекта как "различные", если они отличаются по какому-то одному измерению. Процент несогласия. Это расстояние вычисляется, если данные являются категориальными.

Слайд 19

Описание слайда:

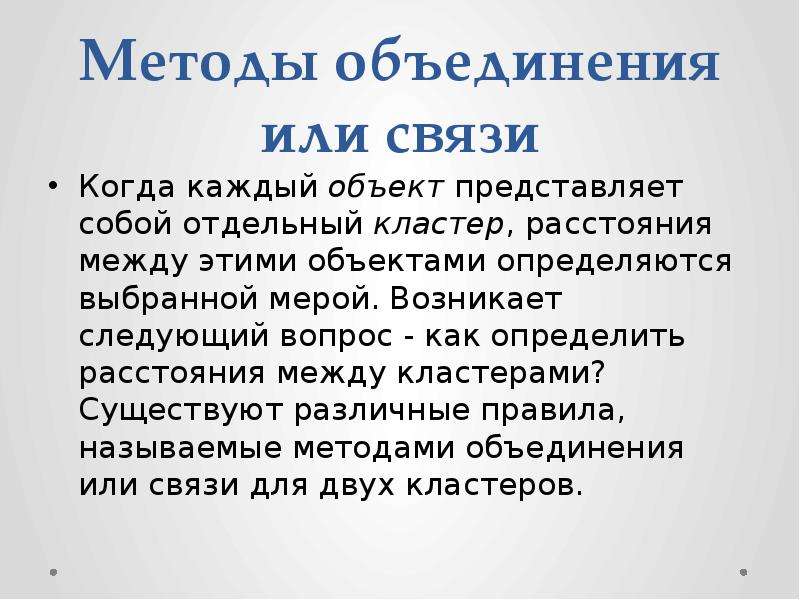

Методы объединения или связи Когда каждый объект представляет собой отдельный кластер, расстояния между этими объектами определяются выбранной мерой. Возникает следующий вопрос - как определить расстояния между кластерами? Существуют различные правила, называемые методами объединения или связи для двух кластеров.

Слайд 20

Описание слайда:

Метод ближнего соседа или одиночная связь Здесь расстояние между двумя кластерами определяется расстоянием между двумя наиболее близкими объектами (ближайшими соседями) в различных кластерах. Этот метод позволяет выделять кластеры сколь угодно сложной формы при условии, что различные части таких кластеров соединены цепочками близких друг к другу элементов. В результате работы этого метода кластеры представляются длинными "цепочками" или "волокнистыми" кластерами, "сцепленными вместе" только отдельными элементами, которые случайно оказались ближе остальных друг к другу.

Слайд 21

Описание слайда:

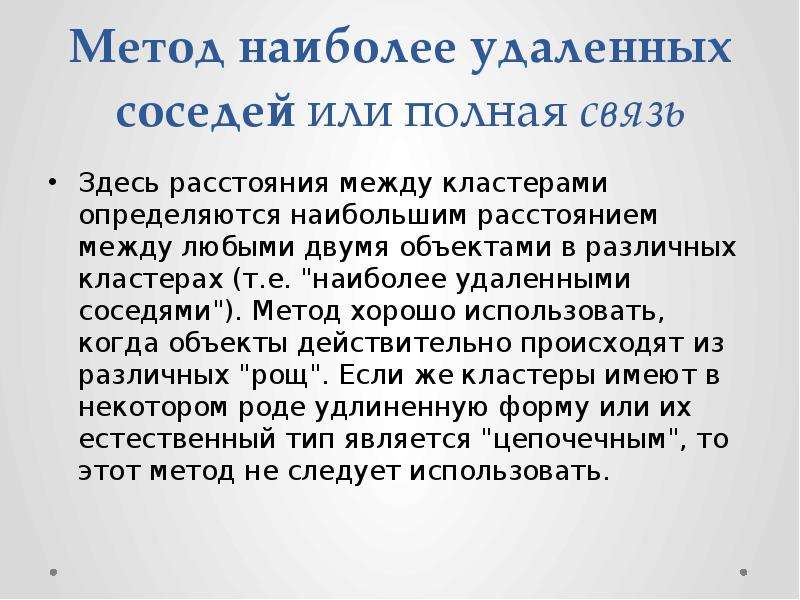

Метод наиболее удаленных соседей или полная связь Здесь расстояния между кластерами определяются наибольшим расстоянием между любыми двумя объектами в различных кластерах (т.е. "наиболее удаленными соседями"). Метод хорошо использовать, когда объекты действительно происходят из различных "рощ". Если же кластеры имеют в некотором роде удлиненную форму или их естественный тип является "цепочечным", то этот метод не следует использовать.

Слайд 22

Описание слайда:

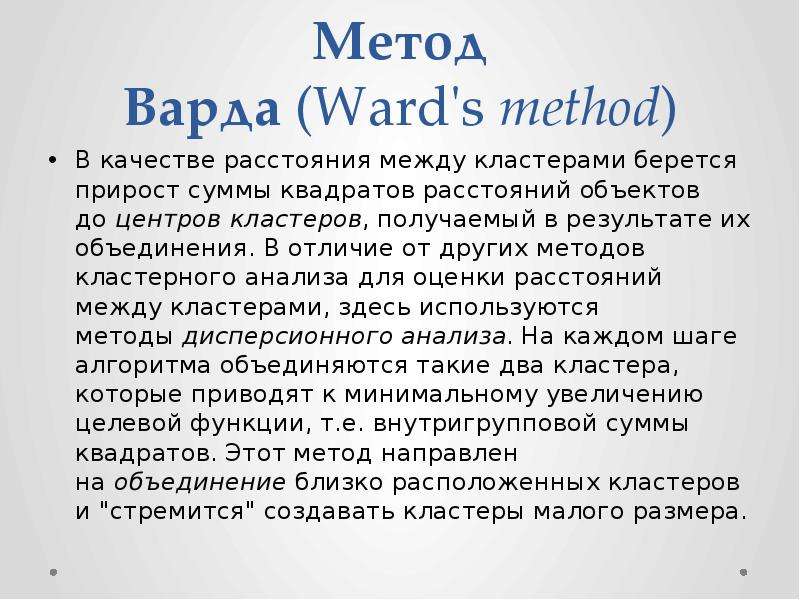

Метод Варда (Ward's method) В качестве расстояния между кластерами берется прирост суммы квадратов расстояний объектов до центров кластеров, получаемый в результате их объединения. В отличие от других методов кластерного анализа для оценки расстояний между кластерами, здесь используются методы дисперсионного анализа. На каждом шаге алгоритма объединяются такие два кластера, которые приводят к минимальному увеличению целевой функции, т.е. внутригрупповой суммы квадратов. Этот метод направлен на объединение близко расположенных кластеров и "стремится" создавать кластеры малого размера.

Слайд 23

Описание слайда:

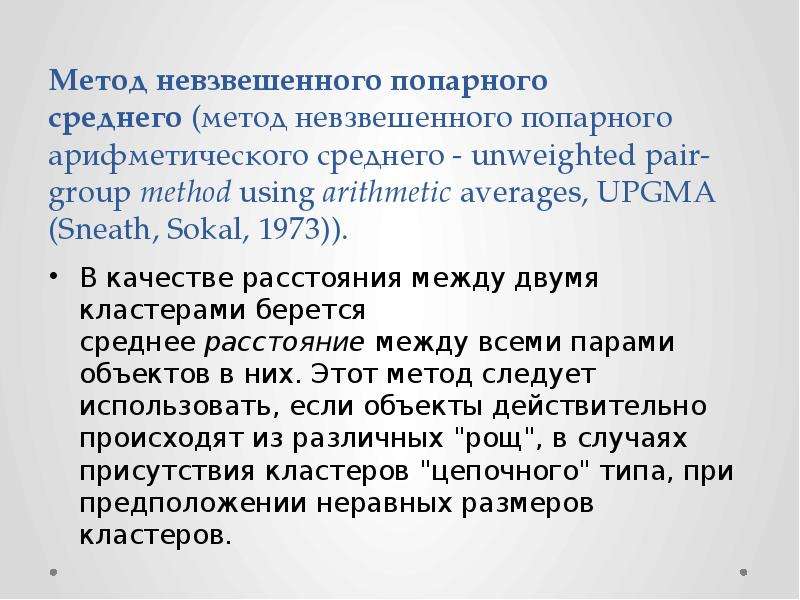

Метод невзвешенного попарного среднего (метод невзвешенного попарного арифметического среднего - unweighted pair-group method using arithmetic averages, UPGMA (Sneath, Sokal, 1973)). В качестве расстояния между двумя кластерами берется среднее расстояние между всеми парами объектов в них. Этот метод следует использовать, если объекты действительно происходят из различных "рощ", в случаях присутствия кластеров "цепочного" типа, при предположении неравных размеров кластеров.

Слайд 24

Описание слайда:

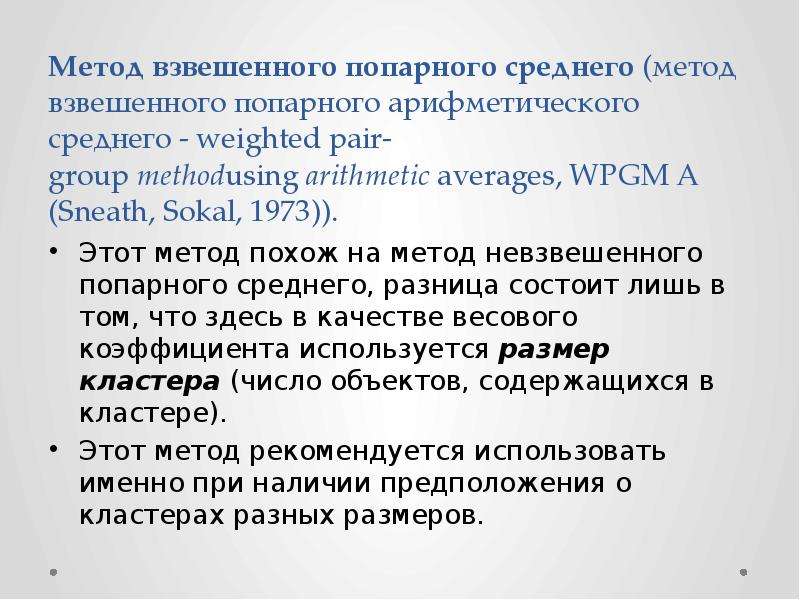

Метод взвешенного попарного среднего (метод взвешенного попарного арифметического среднего - weighted pair-group methodusing arithmetic averages, WPGM A (Sneath, Sokal, 1973)). Этот метод похож на метод невзвешенного попарного среднего, разница состоит лишь в том, что здесь в качестве весового коэффициента используется размер кластера (число объектов, содержащихся в кластере). Этот метод рекомендуется использовать именно при наличии предположения о кластерах разных размеров.

Слайд 25

Описание слайда:

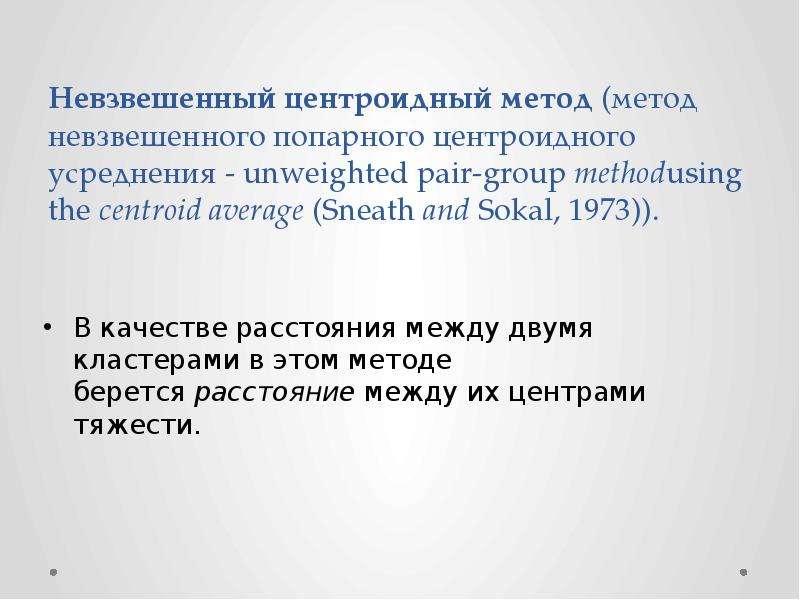

Невзвешенный центроидный метод (метод невзвешенного попарного центроидного усреднения - unweighted pair-group methodusing the centroid average (Sneath and Sokal, 1973)). В качестве расстояния между двумя кластерами в этом методе берется расстояние между их центрами тяжести.

Слайд 26

Описание слайда:

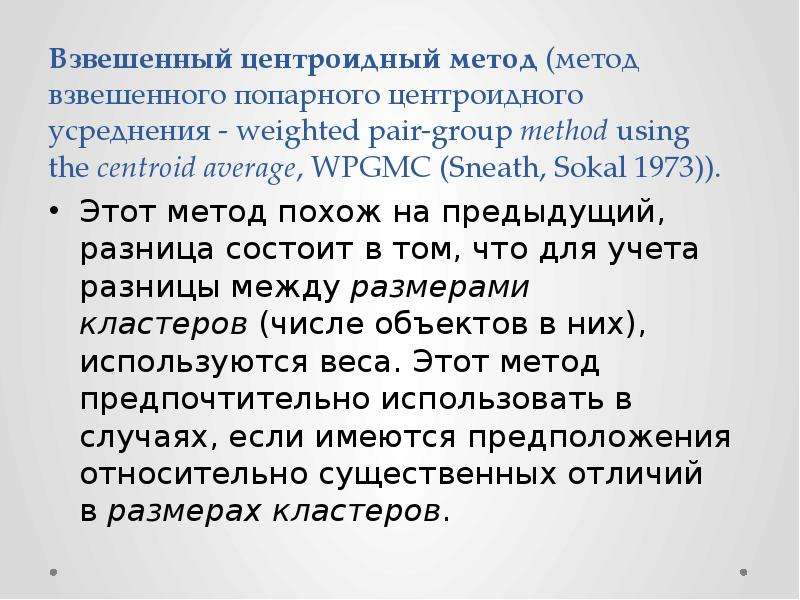

Взвешенный центроидный метод (метод взвешенного попарного центроидного усреднения - weighted pair-group method using the centroid average, WPGMC (Sneath, Sokal 1973)). Этот метод похож на предыдущий, разница состоит в том, что для учета разницы между размерами кластеров (числе объектов в них), используются веса. Этот метод предпочтительно использовать в случаях, если имеются предположения относительно существенных отличий в размерах кластеров.

Слайд 27

Описание слайда:

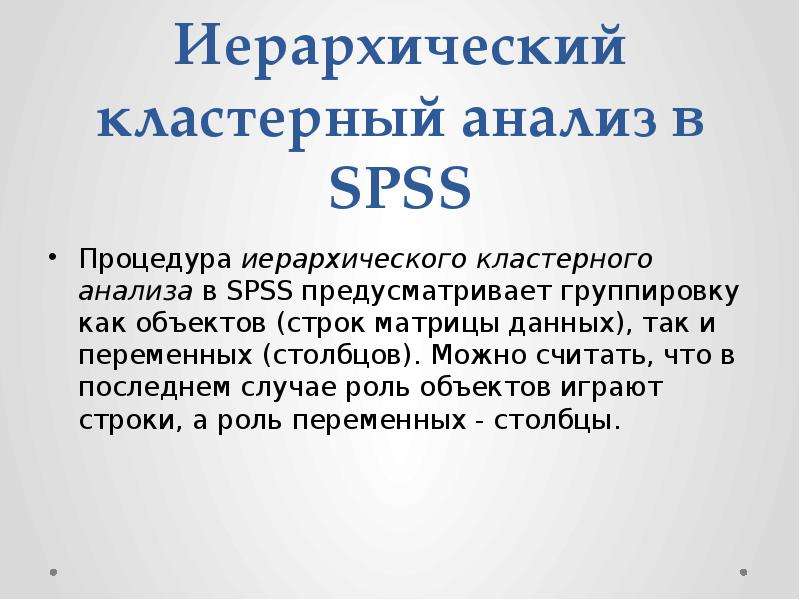

Иерархический кластерный анализ в SPSS Процедура иерархического кластерного анализа в SPSS предусматривает группировку как объектов (строк матрицы данных), так и переменных (столбцов). Можно считать, что в последнем случае роль объектов играют строки, а роль переменных - столбцы.

Слайд 28

Описание слайда:

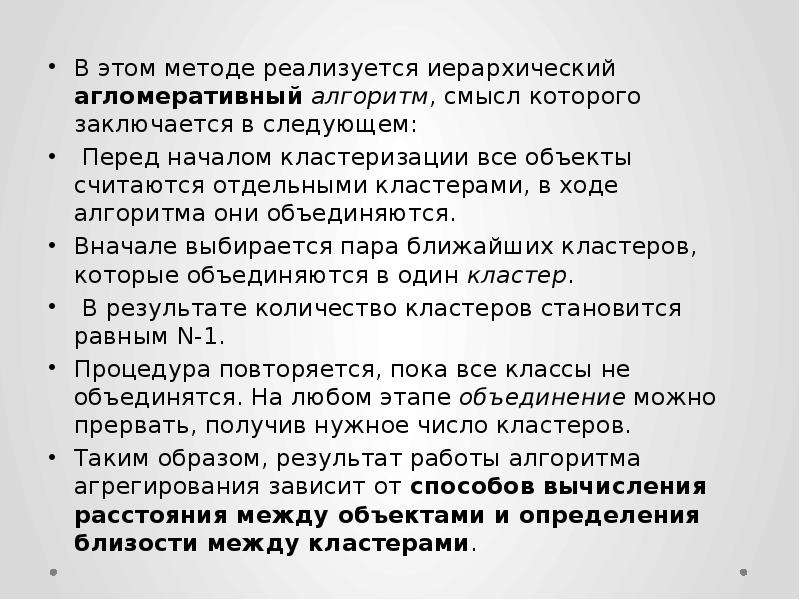

В этом методе реализуется иерархический агломеративный алгоритм, смысл которого заключается в следующем: Перед началом кластеризации все объекты считаются отдельными кластерами, в ходе алгоритма они объединяются. Вначале выбирается пара ближайших кластеров, которые объединяются в один кластер. В результате количество кластеров становится равным N-1. Процедура повторяется, пока все классы не объединятся. На любом этапе объединение можно прервать, получив нужное число кластеров. Таким образом, результат работы алгоритма агрегирования зависит от способов вычисления расстояния между объектами и определения близости между кластерами.

Слайд 29

Описание слайда:

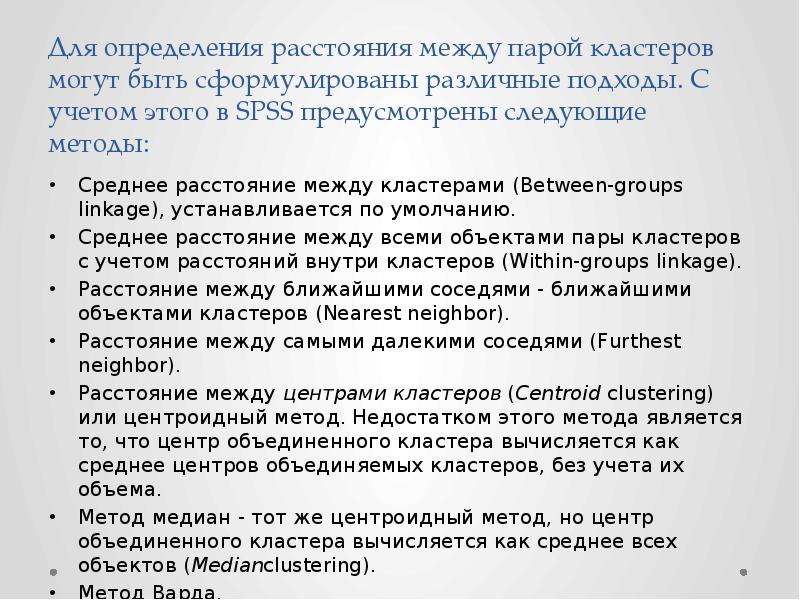

Для определения расстояния между парой кластеров могут быть сформулированы различные подходы. С учетом этого в SPSS предусмотрены следующие методы: Среднее расстояние между кластерами (Between-groups linkage), устанавливается по умолчанию. Среднее расстояние между всеми объектами пары кластеров с учетом расстояний внутри кластеров (Within-groups linkage). Расстояние между ближайшими соседями - ближайшими объектами кластеров (Nearest neighbor). Расстояние между самыми далекими соседями (Furthest neighbor). Расстояние между центрами кластеров (Centroid clustering) или центроидный метод. Недостатком этого метода является то, что центр объединенного кластера вычисляется как среднее центров объединяемых кластеров, без учета их объема. Метод медиан - тот же центроидный метод, но центр объединенного кластера вычисляется как среднее всех объектов (Medianclustering). Метод Варда.

Слайд 30

Описание слайда:

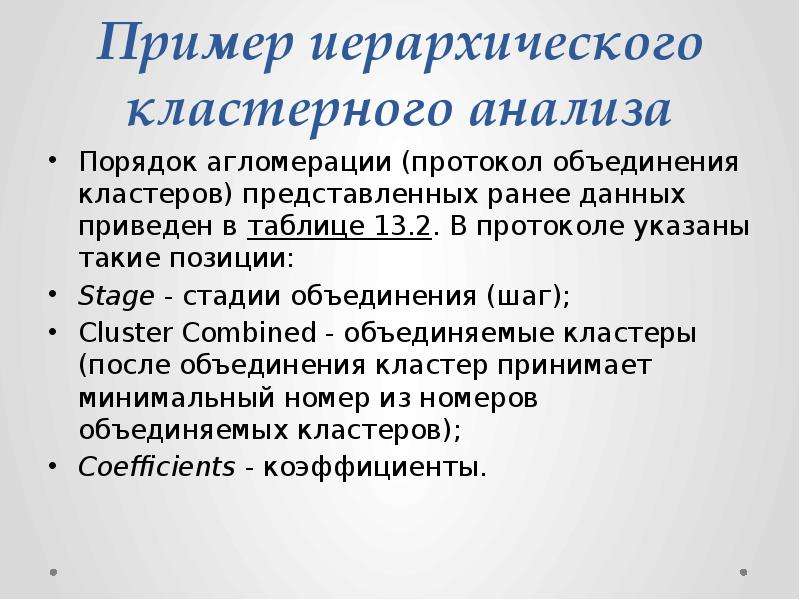

Пример иерархического кластерного анализа Порядок агломерации (протокол объединения кластеров) представленных ранее данных приведен в таблице 13.2. В протоколе указаны такие позиции: Stage - стадии объединения (шаг); Cluster Combined - объединяемые кластеры (после объединения кластер принимает минимальный номер из номеров объединяемых кластеров); Coefficients - коэффициенты.

Слайд 31

Описание слайда:

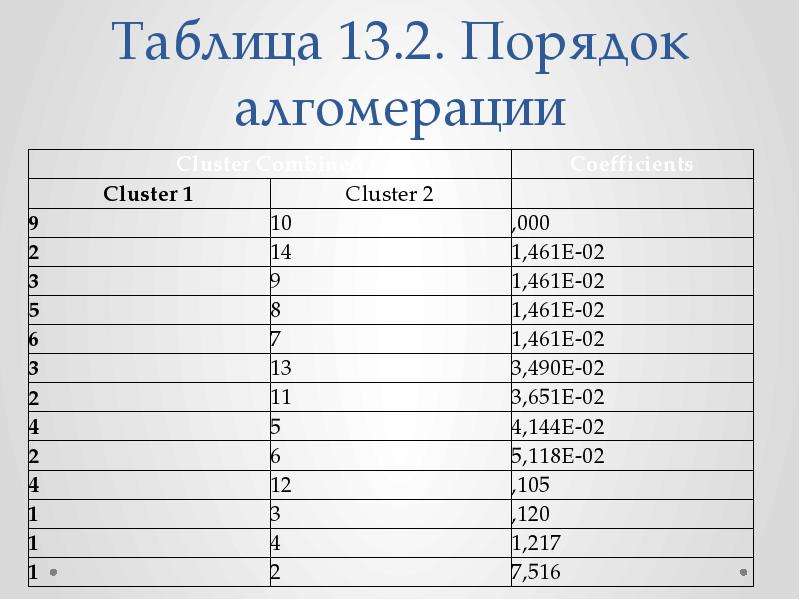

Таблица 13.2. Порядок алгомерации

Слайд 32

Описание слайда:

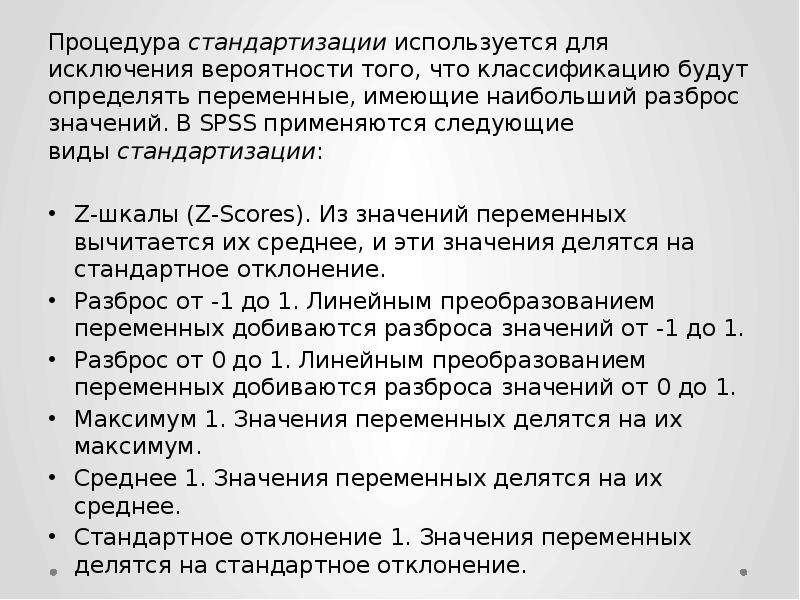

Процедура стандартизации используется для исключения вероятности того, что классификацию будут определять переменные, имеющие наибольший разброс значений. В SPSS применяются следующие виды стандартизации: Z-шкалы (Z-Scores). Из значений переменных вычитается их среднее, и эти значения делятся на стандартное отклонение. Разброс от -1 до 1. Линейным преобразованием переменных добиваются разброса значений от -1 до 1. Разброс от 0 до 1. Линейным преобразованием переменных добиваются разброса значений от 0 до 1. Максимум 1. Значения переменных делятся на их максимум. Среднее 1. Значения переменных делятся на их среднее. Стандартное отклонение 1. Значения переменных делятся на стандартное отклонение.

Слайд 33

Описание слайда:

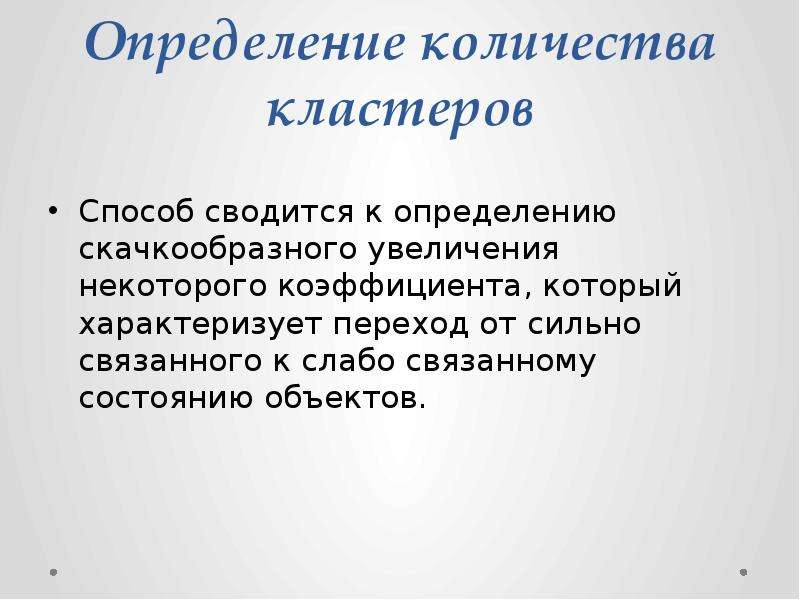

Определение количества кластеров Способ сводится к определению скачкообразного увеличения некоторого коэффициента, который характеризует переход от сильно связанного к слабо связанному состоянию объектов.
