Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Методы низкоуровневого микропрограммирования. Доклад-сообщение содержит 14 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

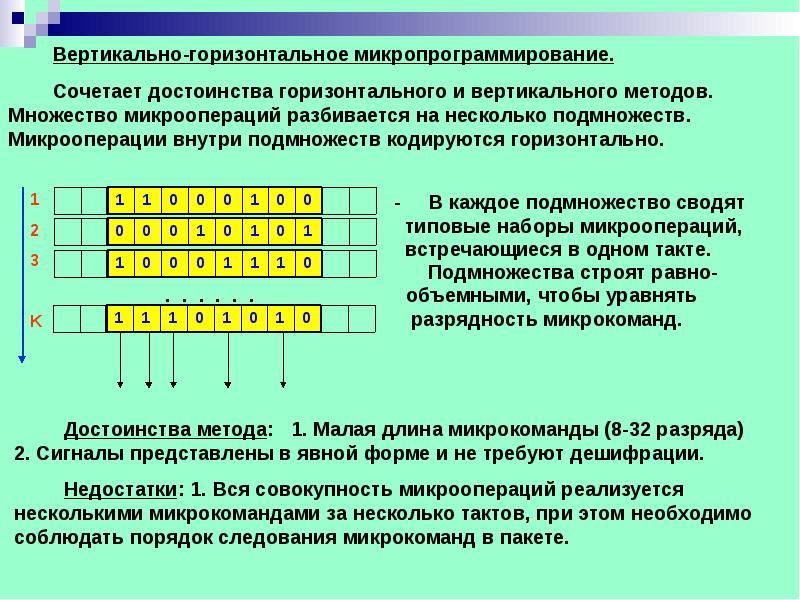

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

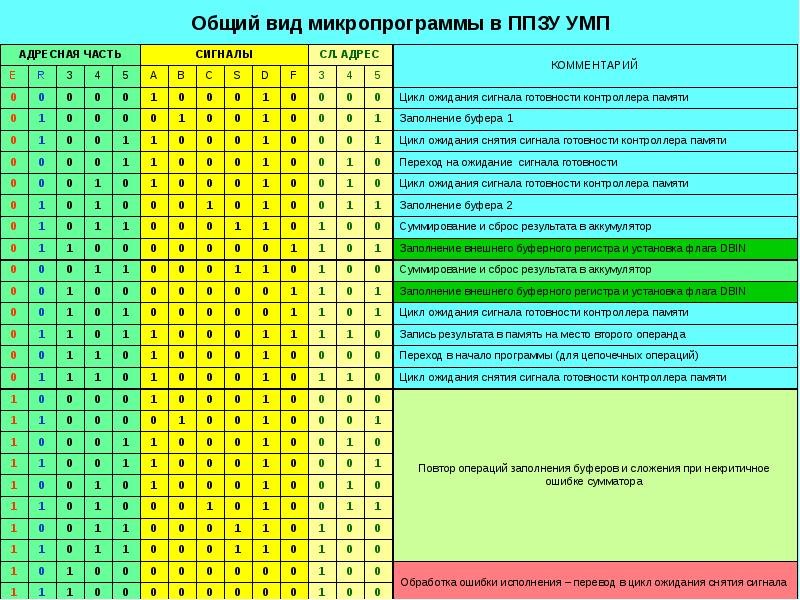

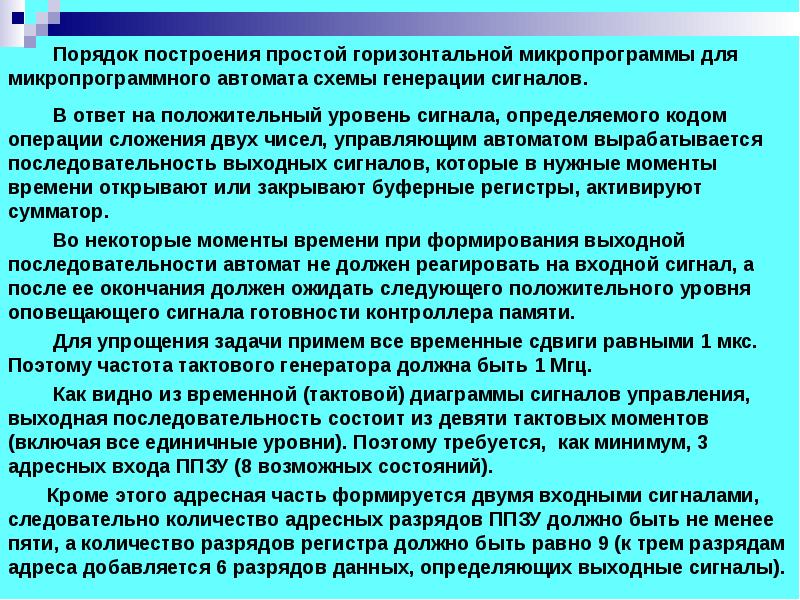

6. Проектирование и программирование микропрограммного 6. Проектирование и программирование микропрограммного автомата (МПА). Принцип микропрограммного управления. Для выполнения операций над информацией используются операционные устройства (ОУ) – регистры, АЛУ, мультиплексоры, шифраторы, дешифраторы, контроллеры и т.д.. Функцией операционного устройства является выполнение заданного множества операций F={f1, f2, …, fk} над входными словами из множества DIN с целью вычисления множества DOUT, представляющих результаты операций DOUT=fk(DIN). Организация архитектуры МПА базируется на следующих принципах: 1. Любая операция fk, реализуемая ОУ, рассматривается, как сложный процесс, состоящий из последовательности элементарных действий над словами информации, называемых микрооперациями. 2. Порядок выполнения микроопераций может определяться наличием логических условий (сигналов оповещения). 3. Процесс выполнения операции fk описывается в форме алгоритма и называется микропрограммой. 4. Микропрограмма используется как форма представления (активации) функций устройства, на основе которой определяется структура и порядок функционирования устройства во времени. Строится тактовая диаграмма сигналов управления.

Слайд 6

Описание слайда:

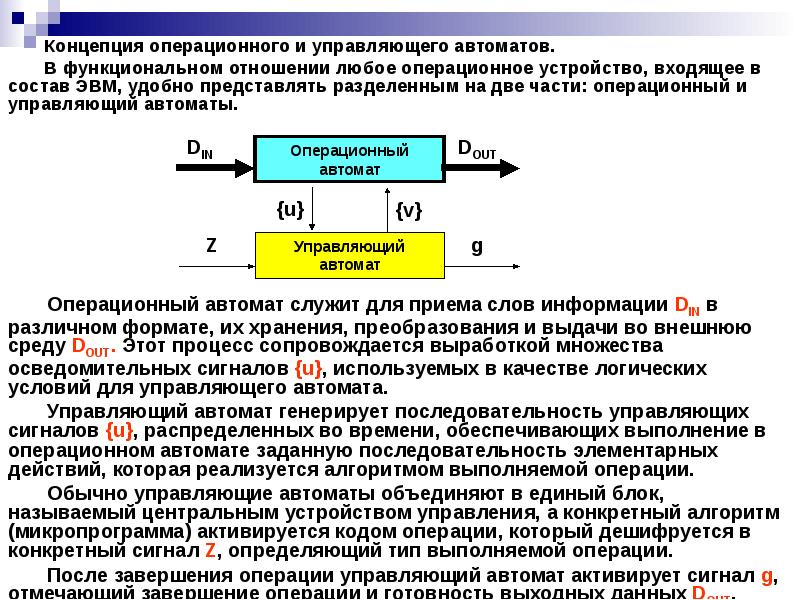

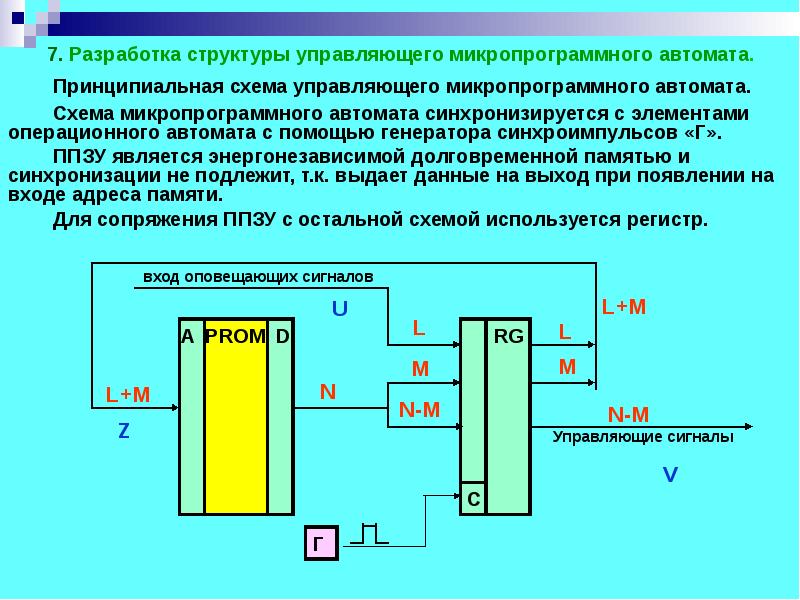

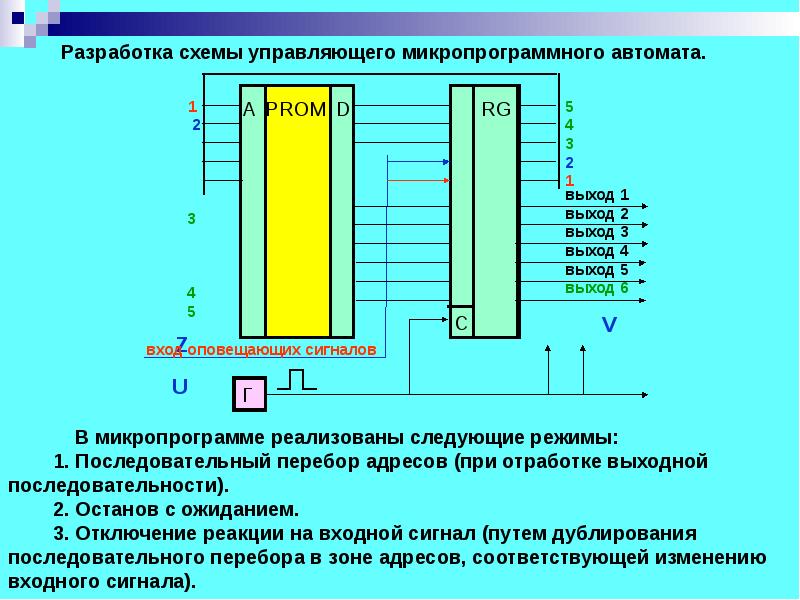

Концепция операционного и управляющего автоматов. Концепция операционного и управляющего автоматов. В функциональном отношении любое операционное устройство, входящее в состав ЭВМ, удобно представлять разделенным на две части: операционный и управляющий автоматы.

Слайд 7

Описание слайда:

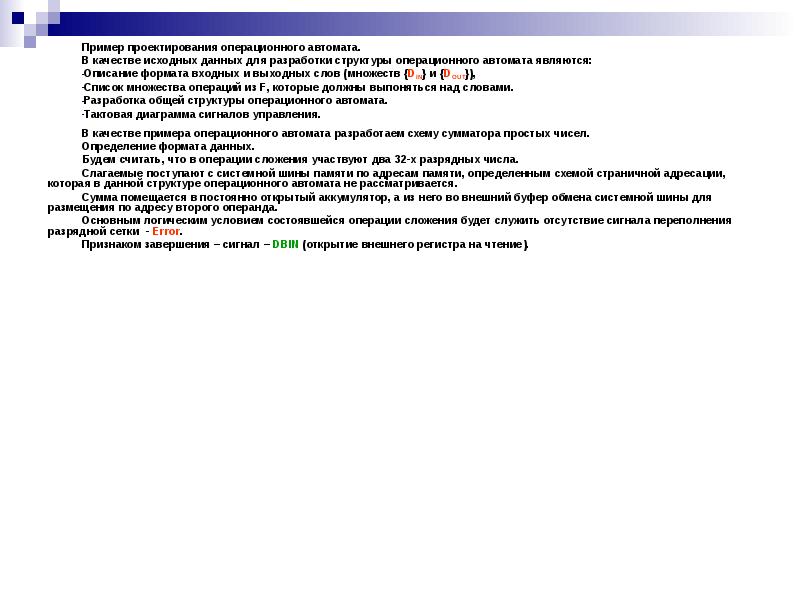

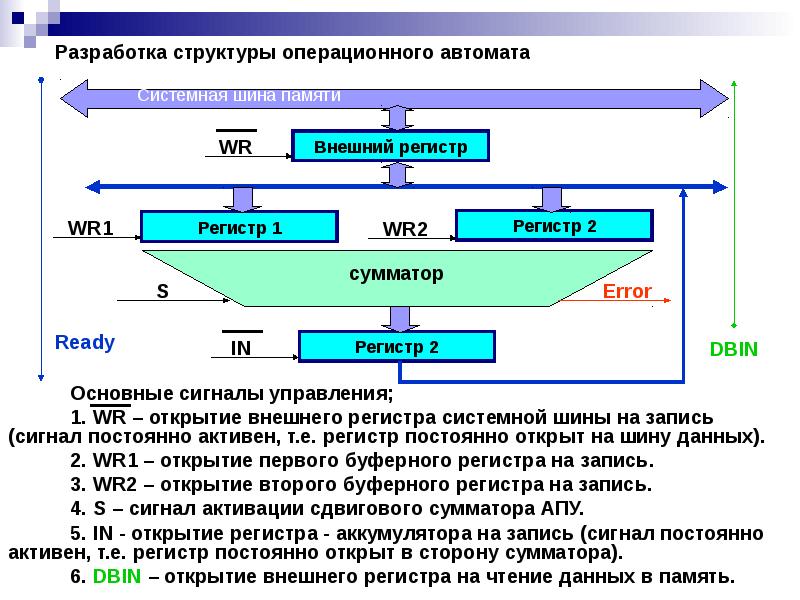

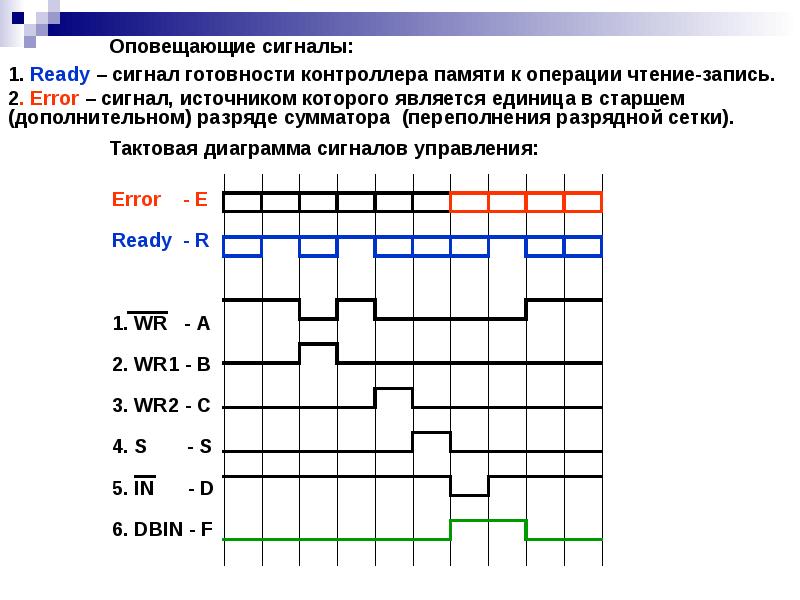

Пример проектирования операционного автомата. Пример проектирования операционного автомата. В качестве исходных данных для разработки структуры операционного автомата являются: Описание формата входных и выходных слов (множеств {DIN} и {DOUT}), Список множества операций из F, которые должны выпоняться над словами. Разработка общей структуры операционного автомата. Тактовая диаграмма сигналов управления. В качестве примера операционного автомата разработаем схему сумматора простых чисел. Определение формата данных. Будем считать, что в операции сложения участвуют два 32-х разрядных числа. Слагаемые поступают с системной шины памяти по адресам памяти, определенным схемой страничной адресации, которая в данной структуре операционного автомата не рассматривается. Сумма помещается в постоянно открытый аккумулятор, а из него во внешний буфер обмена системной шины для размещения по адресу второго операнда. Основным логическим условием состоявшейся операции сложения будет служить отсутствие сигнала переполнения разрядной сетки - Error. Признаком завершения – сигнал – DBIN (открытие внешнего регистра на чтение).
