Вы можете ознакомиться и скачать презентацию на тему Методы преобразования электрических схем. Доклад-сообщение содержит 42 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

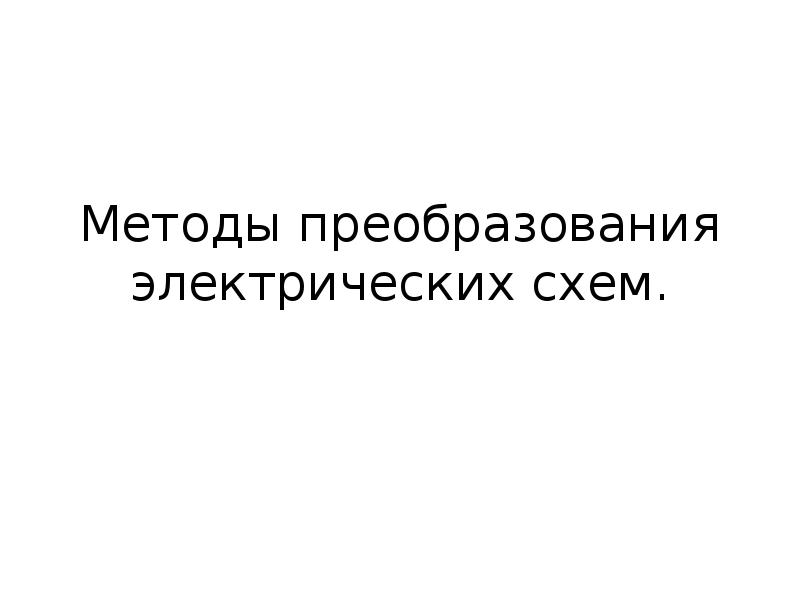

Методы преобразования электрических схем.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

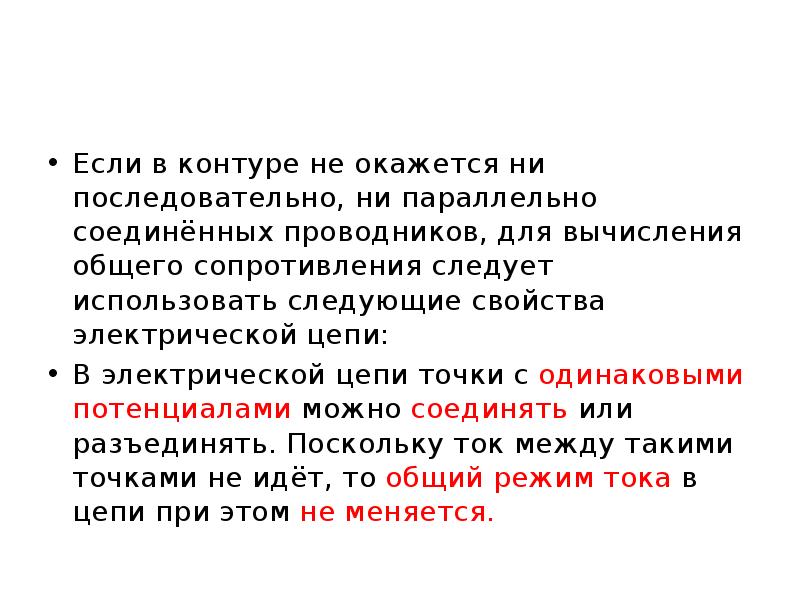

Если в контуре не окажется ни последовательно, ни параллельно соединённых проводников, для вычисления общего сопротивления следует использовать следующие свойства электрической цепи: В электрической цепи точки с одинаковыми потенциалами можно соединять или разъединять. Поскольку ток между такими точками не идёт, то общий режим тока в цепи при этом не меняется.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Основные виды преобразований: Метод склейки узлов. Если два или более узлов имеют одинаковый потенциал, то их можно соединить в узел.

Слайд 8

Описание слайда:

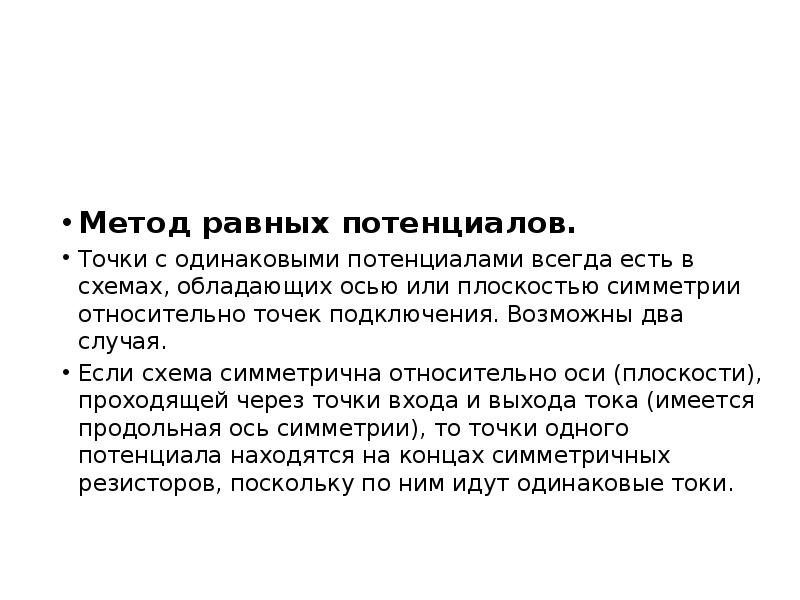

Метод равных потенциалов. Точки с одинаковыми потенциалами всегда есть в схемах, обладающих осью или плоскостью симметрии относительно точек подключения. Возможны два случая. Если схема симметрична относительно оси (плоскости), проходящей через точки входа и выхода тока (имеется продольная ось симметрии), то точки одного потенциала находятся на концах симметричных резисторов, поскольку по ним идут одинаковые токи.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

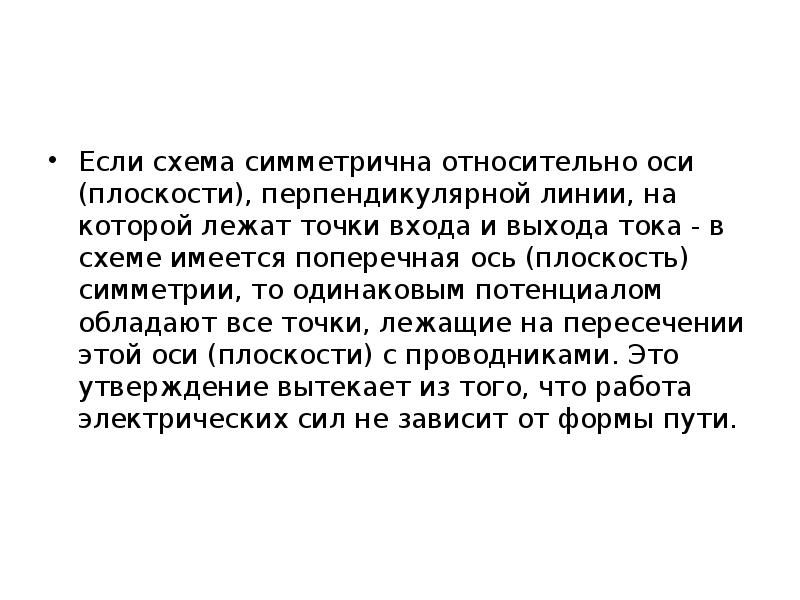

Если схема симметрична относительно оси (плоскости), перпендикулярной линии, на которой лежат точки входа и выхода тока - в схеме имеется поперечная ось (плоскость) симметрии, то одинаковым потенциалом обладают все точки, лежащие на пересечении этой оси (плоскости) с проводниками. Это утверждение вытекает из того, что работа электрических сил не зависит от формы пути.

Слайд 12

Описание слайда:

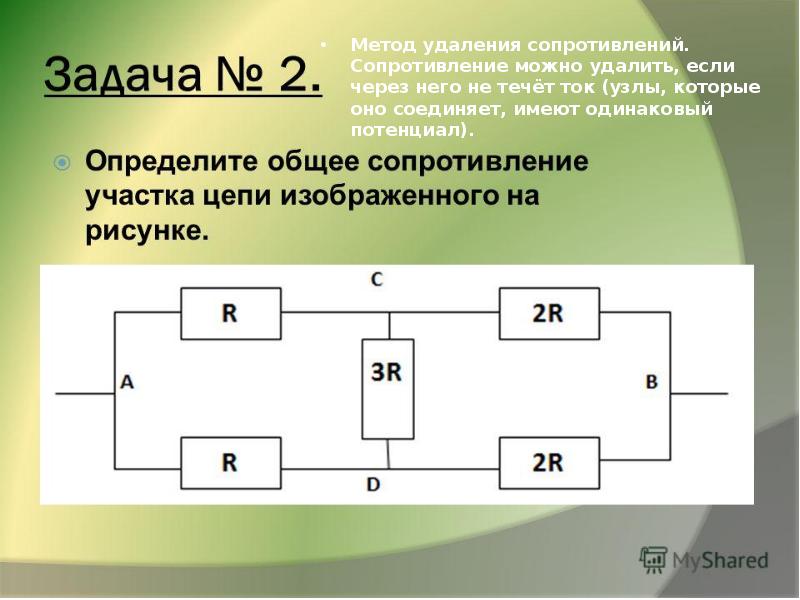

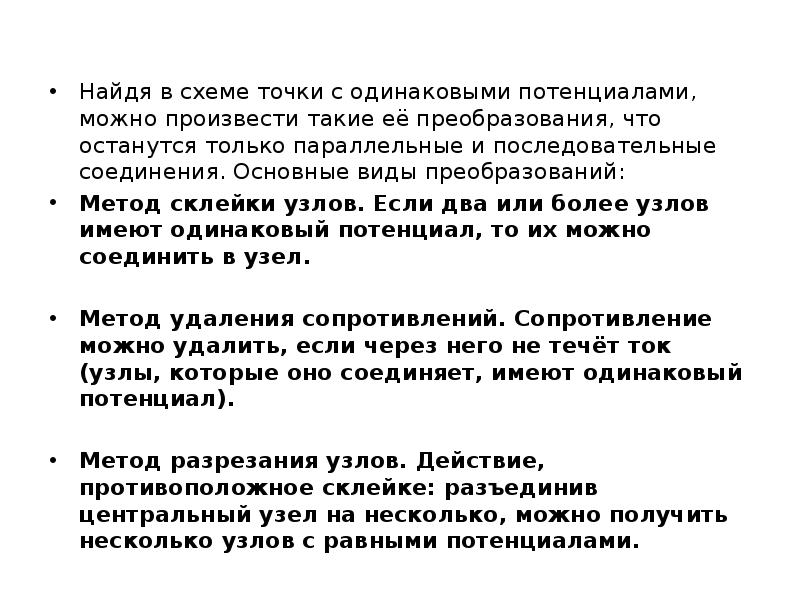

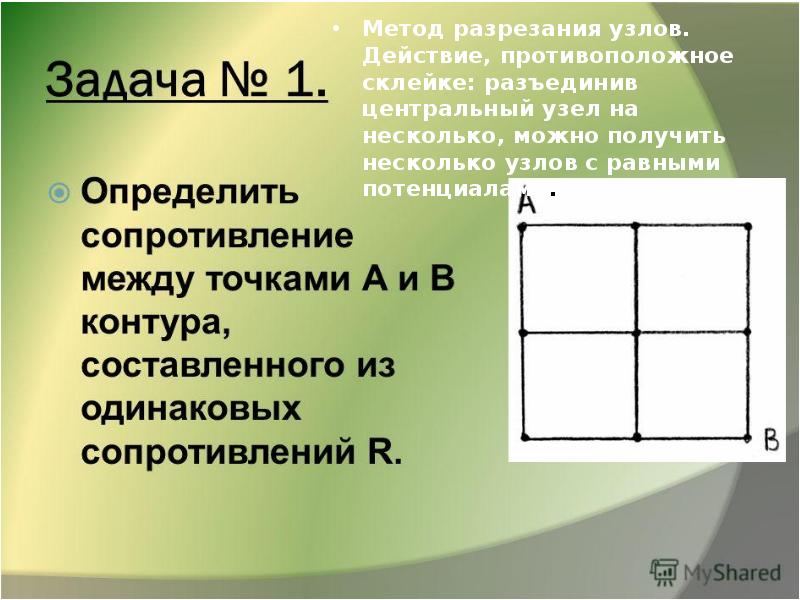

Найдя в схеме точки с одинаковыми потенциалами, можно произвести такие её преобразования, что останутся только параллельные и последовательные соединения. Основные виды преобразований: Метод склейки узлов. Если два или более узлов имеют одинаковый потенциал, то их можно соединить в узел. Метод удаления сопротивлений. Сопротивление можно удалить, если через него не течёт ток (узлы, которые оно соединяет, имеют одинаковый потенциал). Метод разрезания узлов. Действие, противоположное склейке: разъединив центральный узел на несколько, можно получить несколько узлов с равными потенциалами.

Слайд 13

Описание слайда:

Определить методом эквивалентных преобразований сопротивление цепи между зажимами a и b при разомкнутом и замкнутом ключе К для схемы Совершим поворот части схемы относительно зажимов c и d. В результате получим

Слайд 14

Описание слайда:

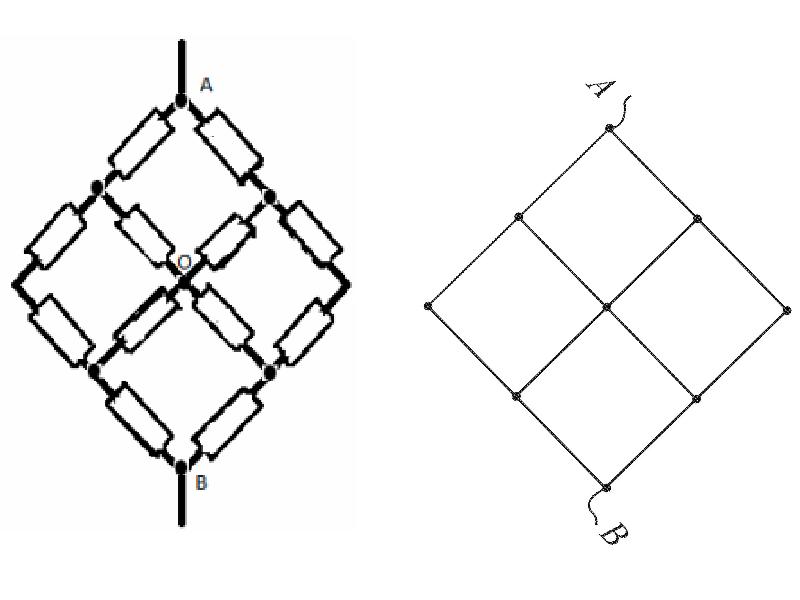

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

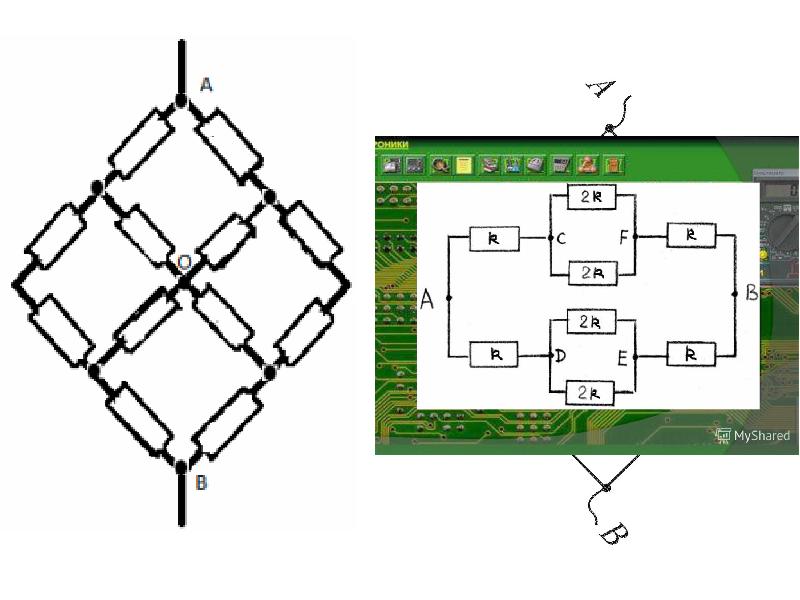

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

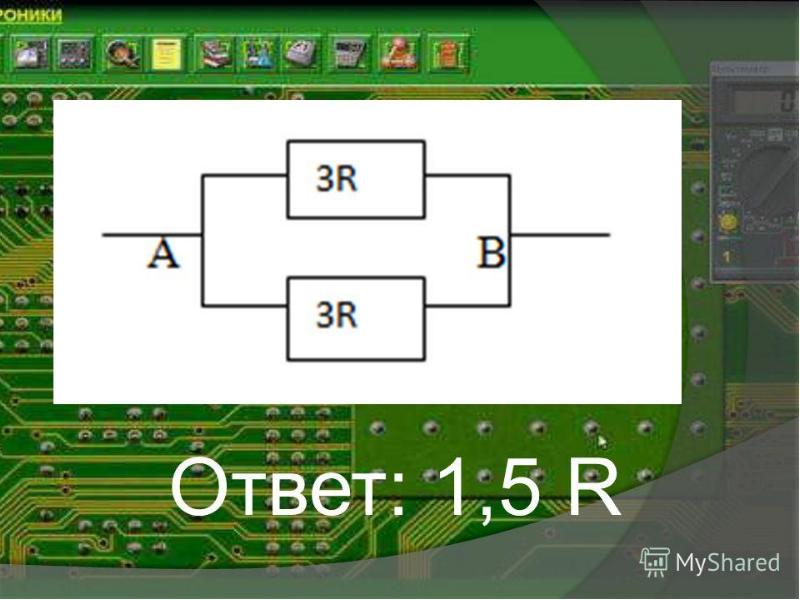

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

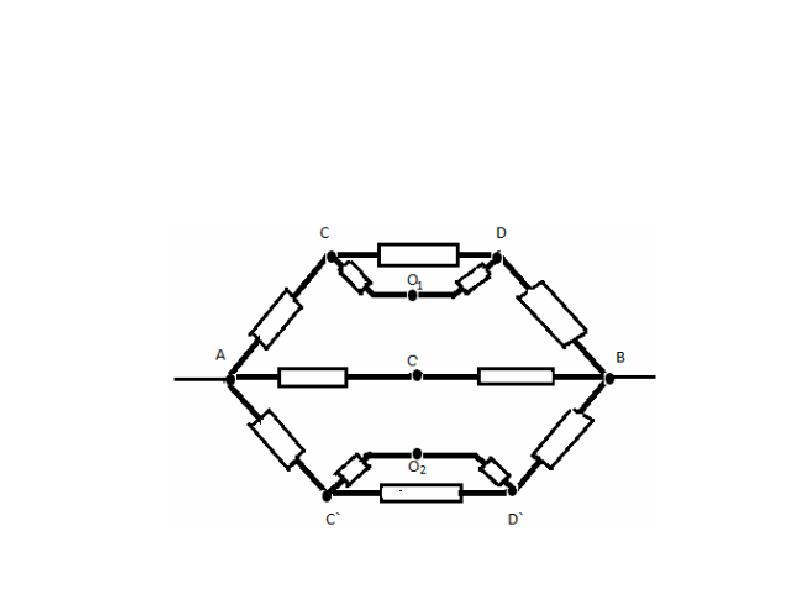

Найдите Rоб. между точками А и В. Сопротивление каждого резистора R

Слайд 25

Описание слайда:

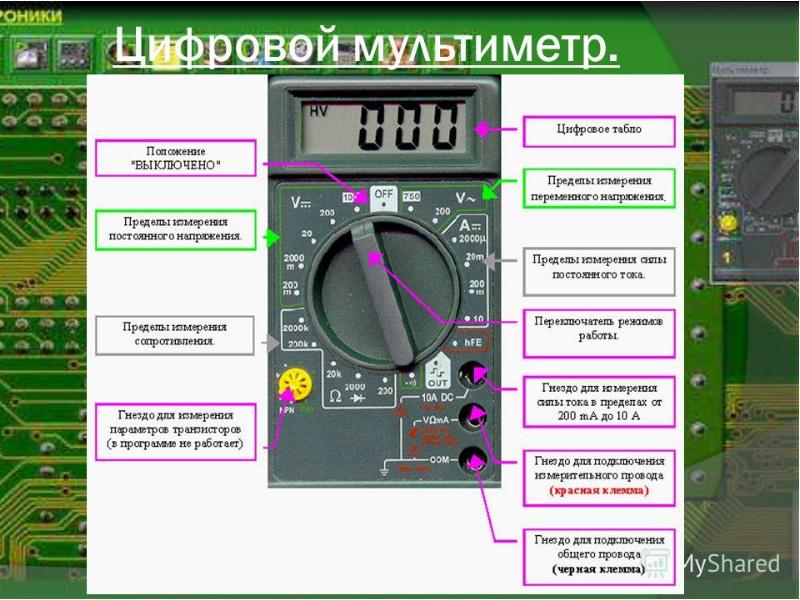

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

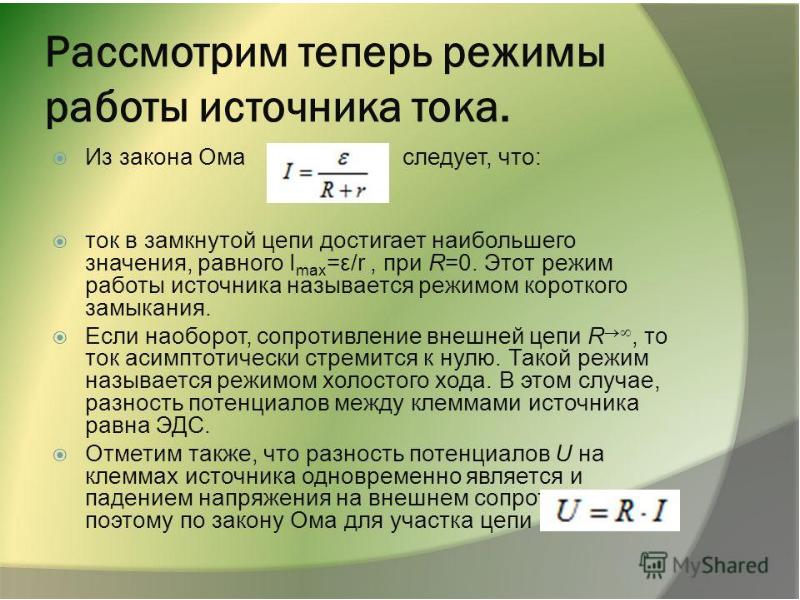

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

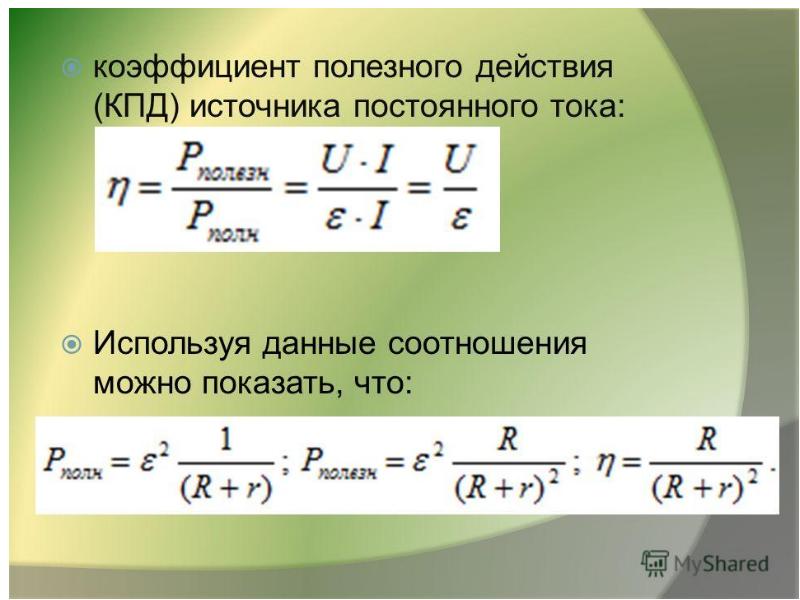

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

. Проволочный кубик (рис. 1) включён в цепь между точками А к В. Найдите его общее сопротивление, если сопротивление каждого ребра равно R.

Слайд 33

Описание слайда:

Поставим кубик на ребро АВ (рис. 2) и "распилим" его на две параллельные половинки плоскостью АА1B1В, проходящей через нижнее и верхнее ребро. Рассмотрим правую половинку куба. Учтём, что нижнее и верхнее ребро расщепились пополам и стали в 2 раза тоньше, а их сопротивления увеличились в 2 раза и стали по 2R (рис. 3).

Слайд 34

Описание слайда:

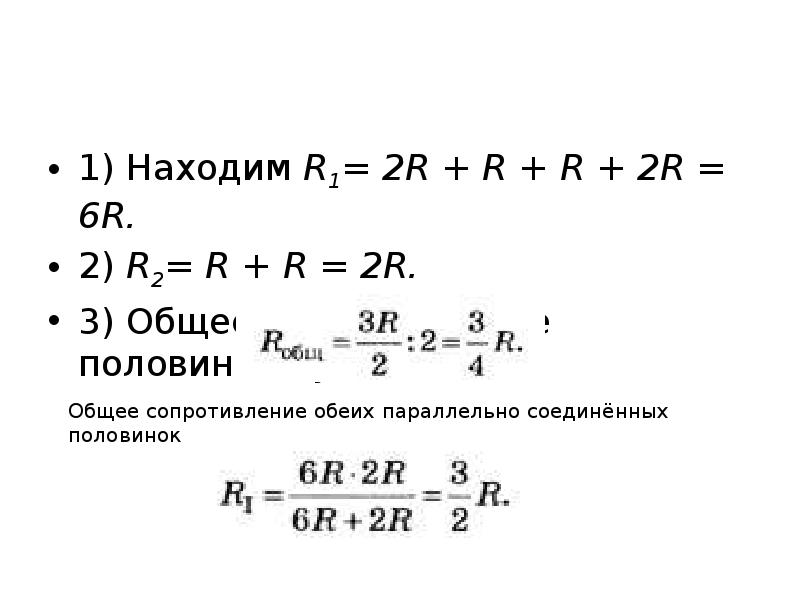

1) Находим сопротивление R1 трёх верхних проводников, соединённых последовательно:

Слайд 35

Описание слайда:

4) Находим общее сопротивление этой половинки куба (рис. 6):

Слайд 36

Описание слайда:

Проволочный кубик подключён в цепь не ребром, а диагональю АС любой грани. Найдите его общее сопротивление, если сопротивление каждого ребра равно R (рис. 7).

Слайд 37

Описание слайда:

Снова ставим кубик на ребро АВ. "Распиливаем" кубик на две параллельные половинки той же вертикальной плоскостью (см. рис. 2). Опять рассматриваем правую половинку проволочного куба. Учитываем, что верхнее и нижнее ребро расщепились пополам и их сопротивления стали по 2R. С учётом условия задачи имеем следующее соединение (рис. 8). Дальше ещё проще. Так как ток по ребру а—b не идёт, то это ребро из цепи можно удалить (рис. 9).
