Вы можете ознакомиться и скачать презентацию на тему Методы разделения и концентрирования. Хроматографические методы. Доклад-сообщение содержит 61 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

МЕТОДЫ РАЗДЕЛЕНИЯ И КОНЦЕНТРИРОВАНИЯ. ХРОМАТОГРАФИЧЕСКИЕ МЕТОДЫ Лекция 7

Слайд 2

Описание слайда:

ЛИТЕРАТУРА

Слайд 3

Описание слайда:

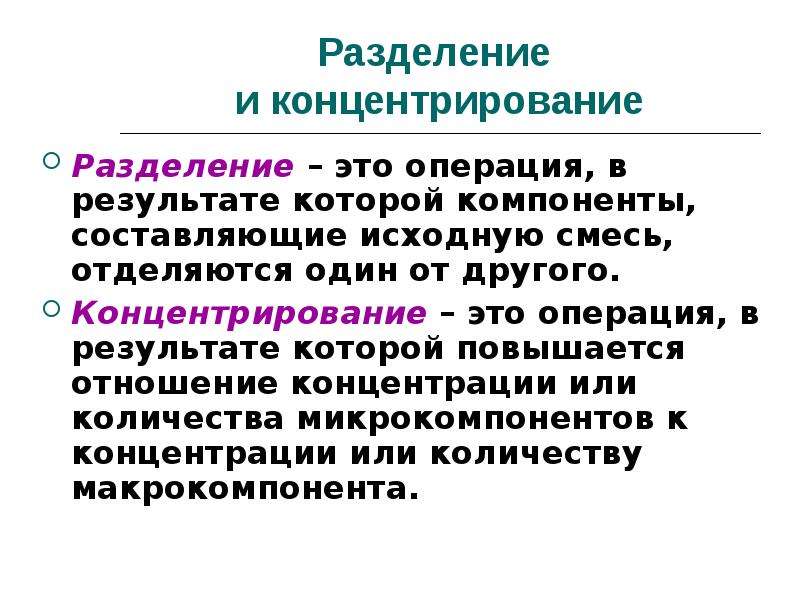

Разделение и концентрирование Разделение – это операция, в результате которой компоненты, составляющие исходную смесь, отделяются один от другого. Концентрирование – это операция, в результате которой повышается отношение концентрации или количества микрокомпонентов к концентрации или количеству макрокомпонента.

Слайд 4

Описание слайда:

Основные методы разделения и концентрирования Методы испарения основы (упаривание, выпаривание). Озоление или минерализация (сухое, мокрое). Осаждение и соосаждение. Методы испарения. Экстракционные методы. Сорбционные методы. Хроматографические методы. Электрохимические методы (электрофорез, электролиз, электродиализ). Селективное растворение. Другие методы.

Слайд 5

Описание слайда:

Сорбция Сорбция – это процесс поглощения газов, паров и растворенных веществ твердыми или жидкими поглотителями (сорбентами). Сорбционные методы: Абсорбция. Адсорбция (физическая и хемосорбция). Капиллярная конденсация. Способы сорбции: Статический. Динамический (хроматографический). Количественные характеристики: Коэффициент распределения - D. Степень извлечения - R.

Слайд 6

Описание слайда:

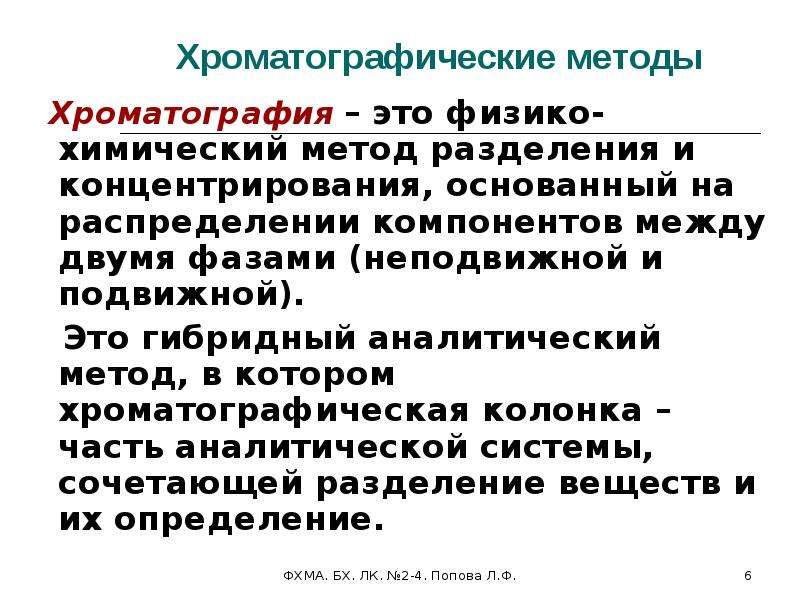

Хроматографические методы Хроматография – это физико-химический метод разделения и концентрирования, основанный на распределении компонентов между двумя фазами (неподвижной и подвижной). Это гибридный аналитический метод, в котором хроматографическая колонка – часть аналитической системы, сочетающей разделение веществ и их определение.

Слайд 7

Описание слайда:

Основные понятия Неподвижная фаза – это твердое вещество (сорбент) или пленка жидкости, нанесенная на этот сорбент. Подвижная фаза – это жидкость или газ, походящие через неподвижную фазу. Определяемые компоненты вместе с подвижной фазой перемещаются с разной скоростью вдоль неподвижной фазы, помещенной в колонку. В результате многократно повторяющихся процессов сорбции и десорбции в колонке происходит разделение компонентов анализируемой смеси. Элюент – подвижная фаза, вводимая в слой неподвижной фазы. Элюат – подвижная фаза, выходящая из колонки и содержащая разделенные компоненты.

Слайд 8

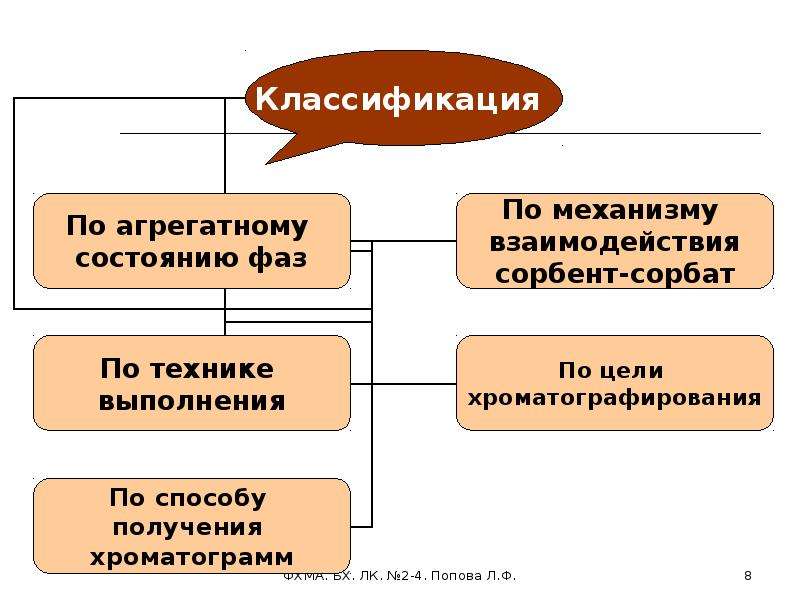

Описание слайда:

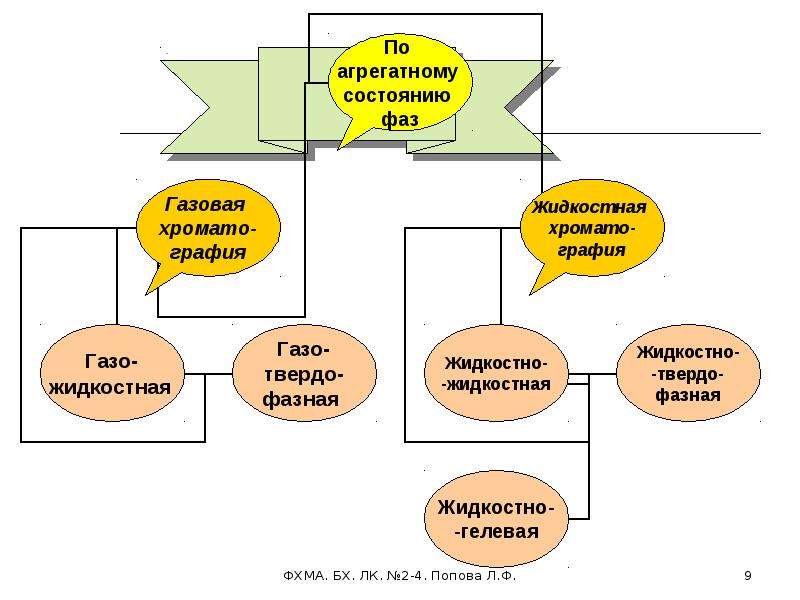

Слайд 9

Описание слайда:

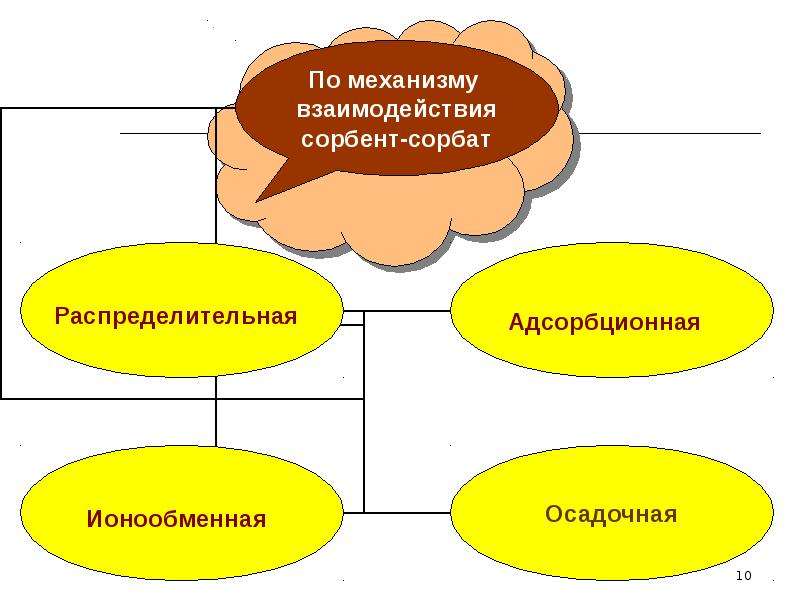

Слайд 10

Описание слайда:

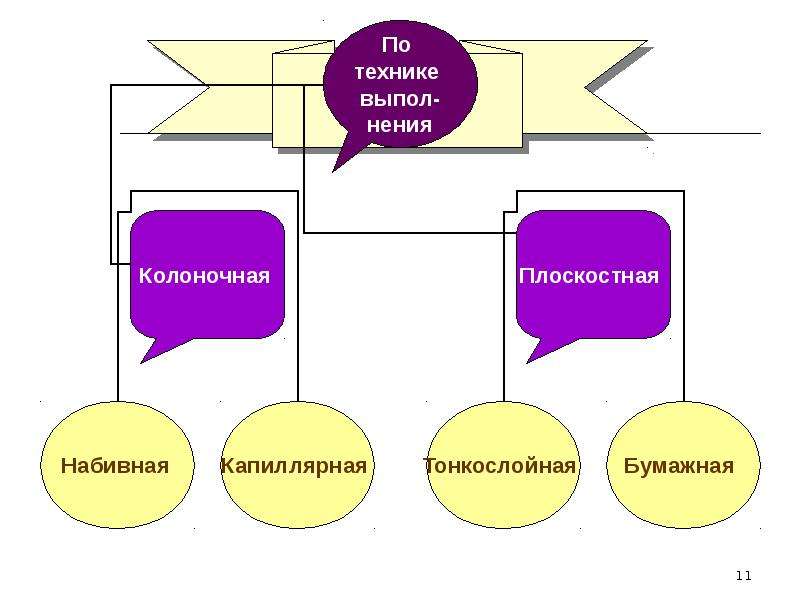

Слайд 11

Описание слайда:

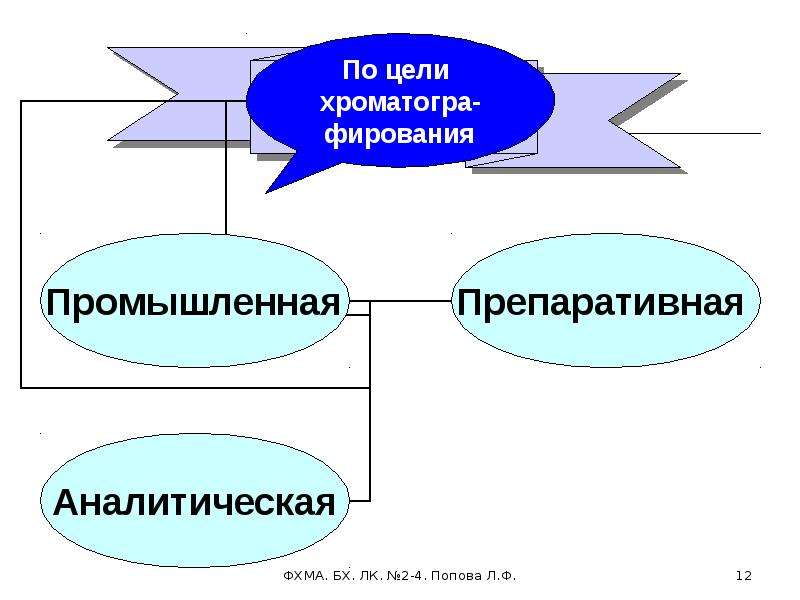

Слайд 12

Описание слайда:

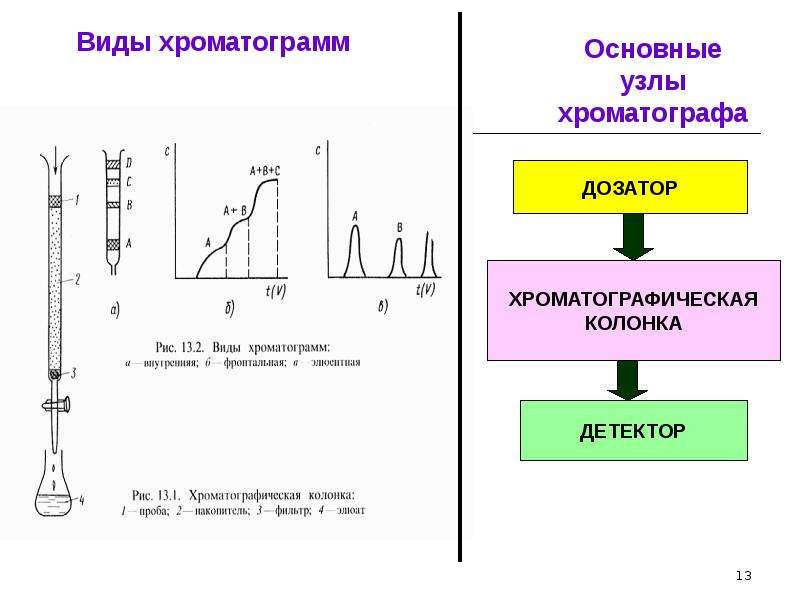

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Дозаторы

Слайд 15

Описание слайда:

Хроматографические колонки

Слайд 16

Описание слайда:

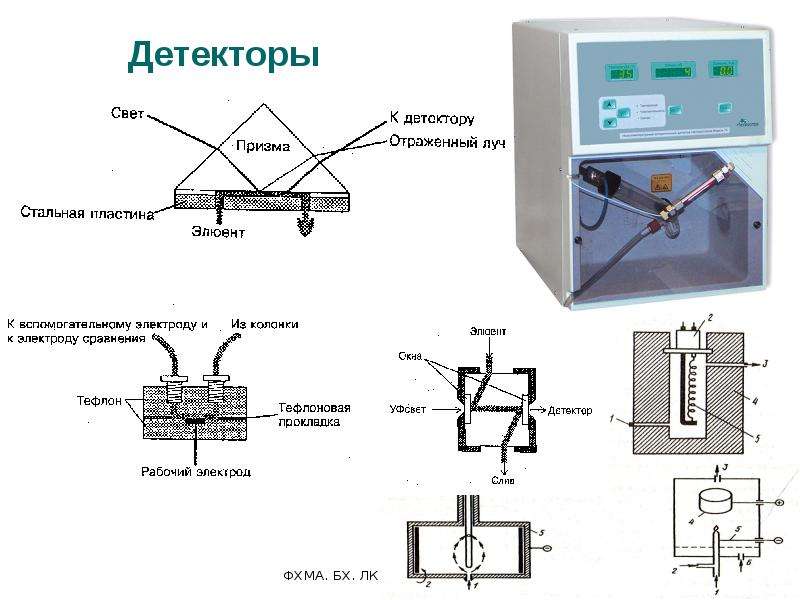

Детекторы

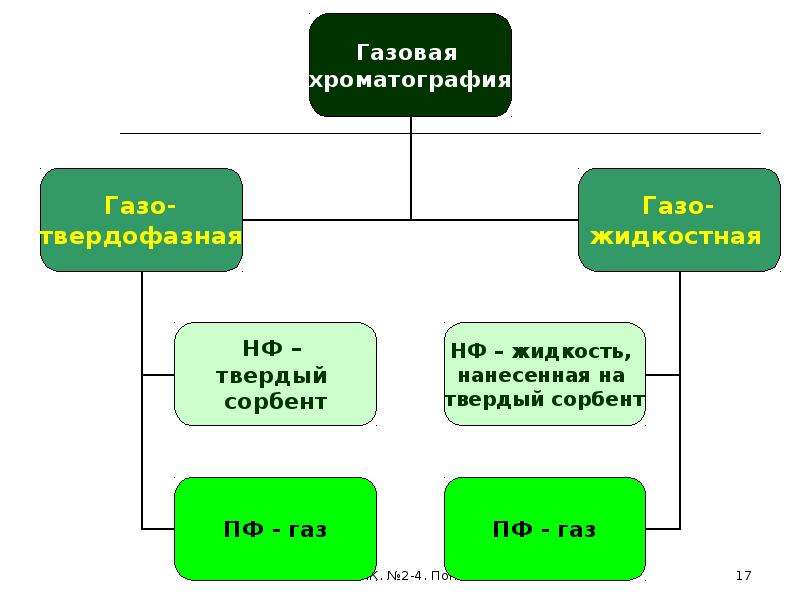

Слайд 17

Описание слайда:

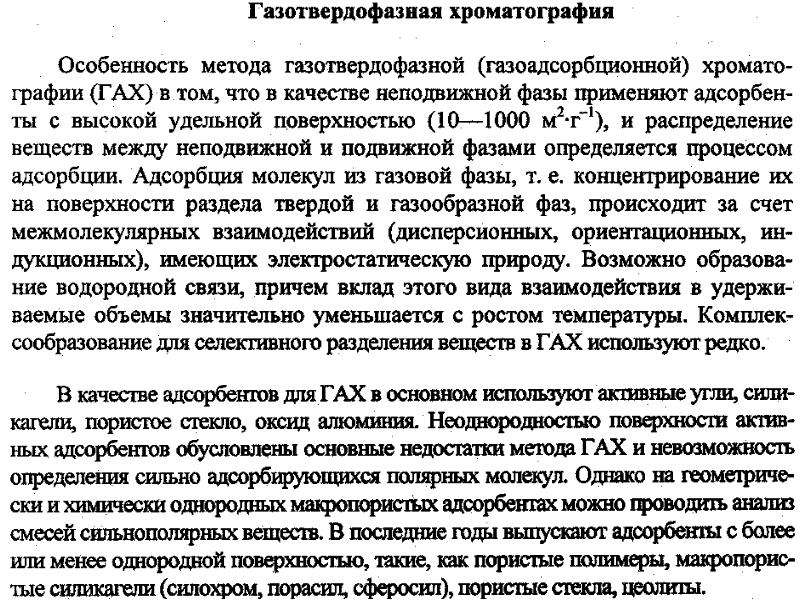

Слайд 18

Описание слайда:

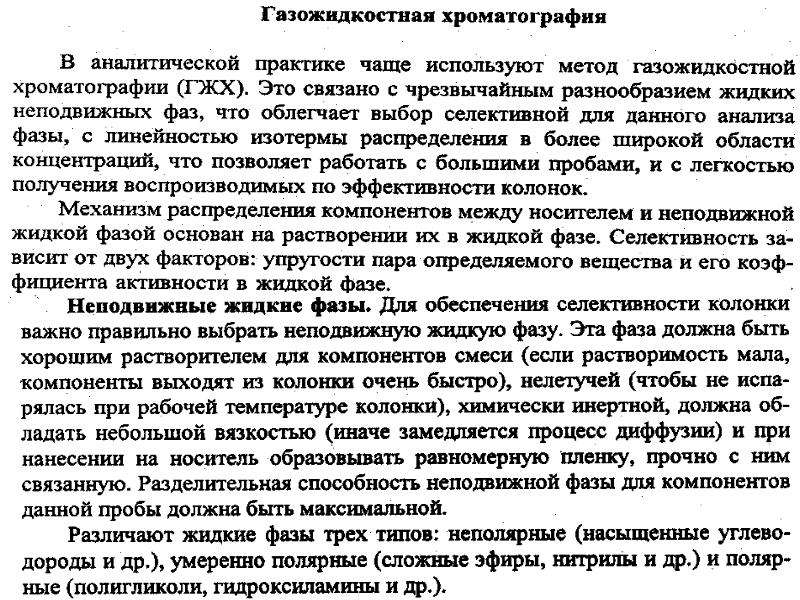

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

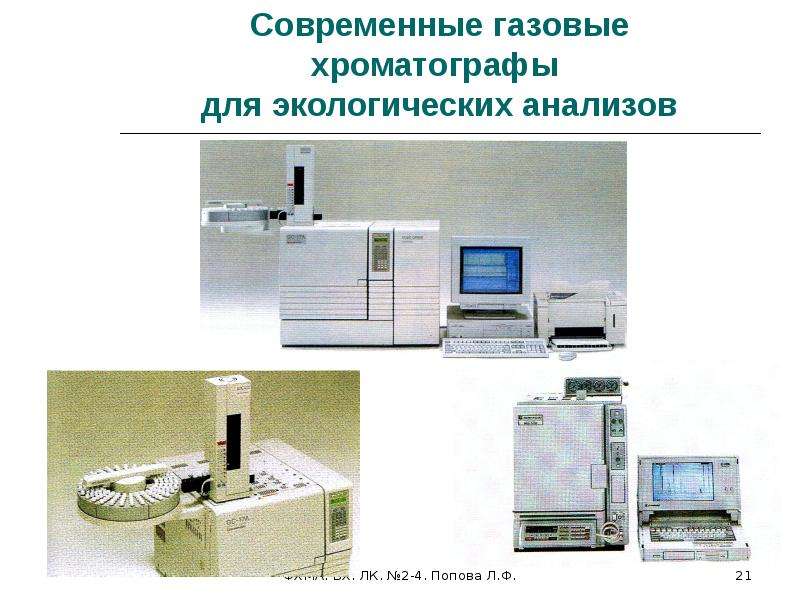

Современные газовые хроматографы для экологических анализов

Слайд 22

Описание слайда:

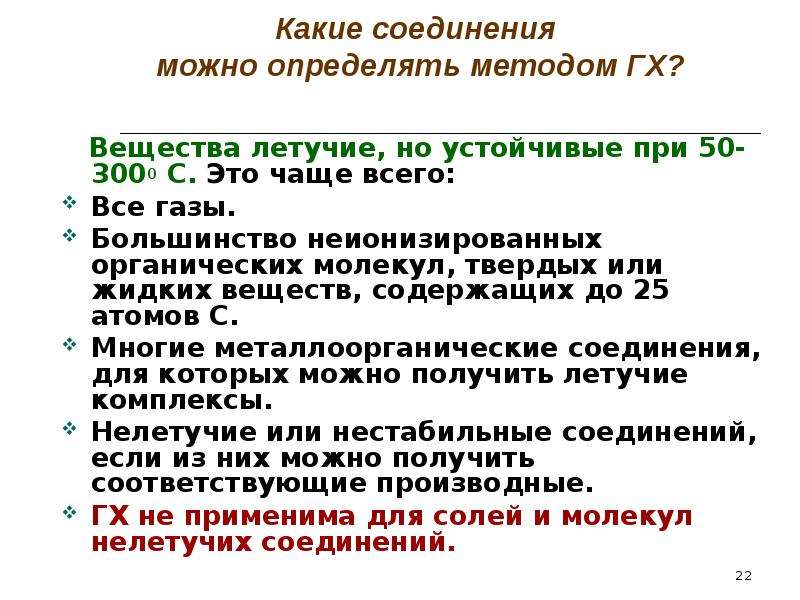

Какие соединения можно определять методом ГХ? Вещества летучие, но устойчивые при 50-3000 С. Это чаще всего: Все газы. Большинство неионизированных органических молекул, твердых или жидких веществ, содержащих до 25 атомов С. Многие металлоорганические соединения, для которых можно получить летучие комплексы. Нелетучие или нестабильные соединений, если из них можно получить соответствующие производные. ГХ не применима для солей и молекул нелетучих соединений.

Слайд 23

Описание слайда:

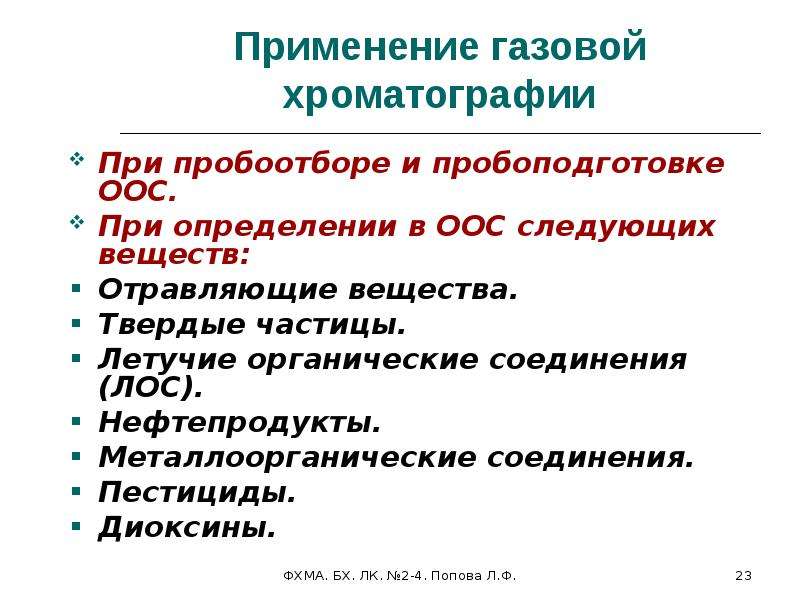

Применение газовой хроматографии При пробоотборе и пробоподготовке ООС. При определении в ООС следующих веществ: Отравляющие вещества. Твердые частицы. Летучие органические соединения (ЛОС). Нефтепродукты. Металлоорганические соединения. Пестициды. Диоксины.

Слайд 24

Описание слайда:

Жидкостная хроматография. Основы метода

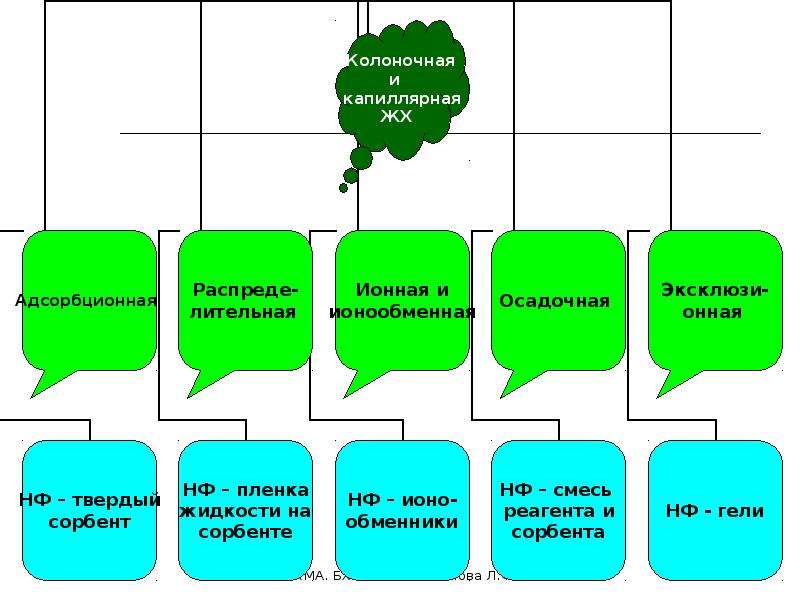

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

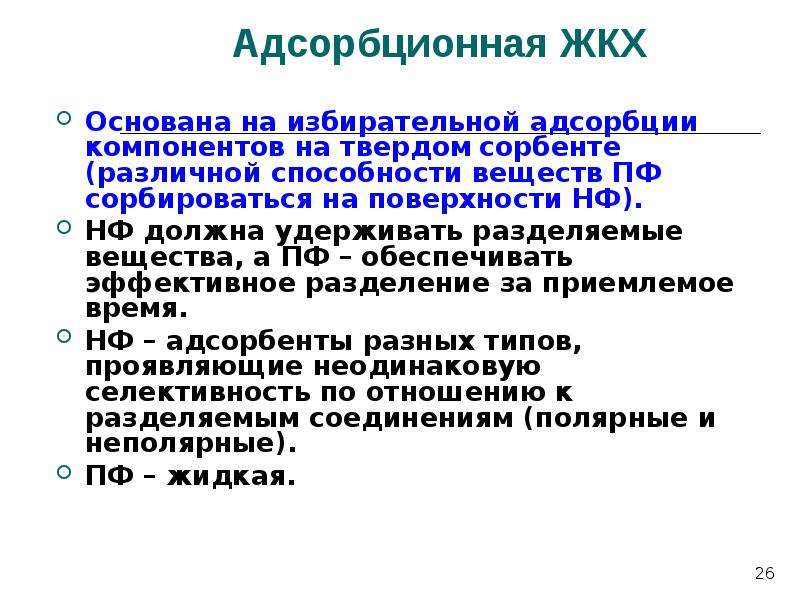

Адсорбционная ЖКХ Основана на избирательной адсорбции компонентов на твердом сорбенте (различной способности веществ ПФ сорбироваться на поверхности НФ). НФ должна удерживать разделяемые вещества, а ПФ – обеспечивать эффективное разделение за приемлемое время. НФ – адсорбенты разных типов, проявляющие неодинаковую селективность по отношению к разделяемым соединениям (полярные и неполярные). ПФ – жидкая.

Слайд 27

Описание слайда:

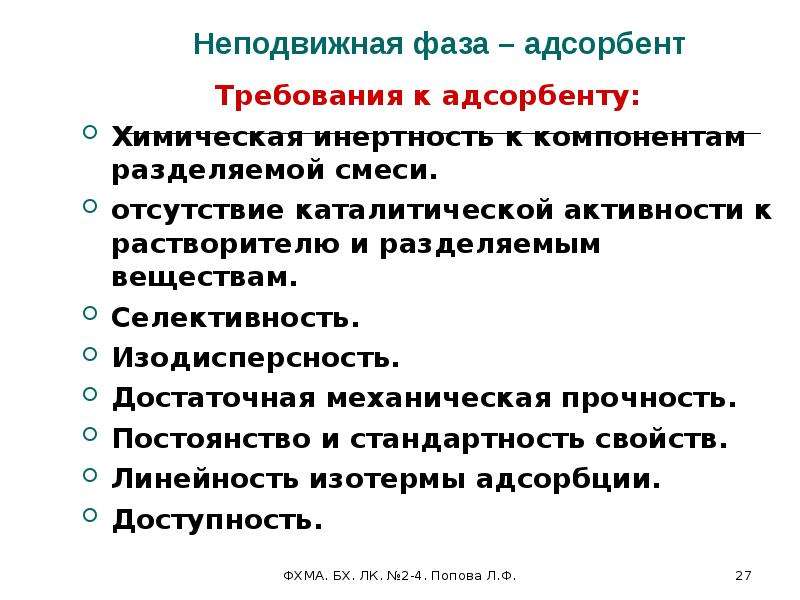

Неподвижная фаза – адсорбент Требования к адсорбенту: Химическая инертность к компонентам разделяемой смеси. отсутствие каталитической активности к растворителю и разделяемым веществам. Селективность. Изодисперсность. Достаточная механическая прочность. Постоянство и стандартность свойств. Линейность изотермы адсорбции. Доступность.

Слайд 28

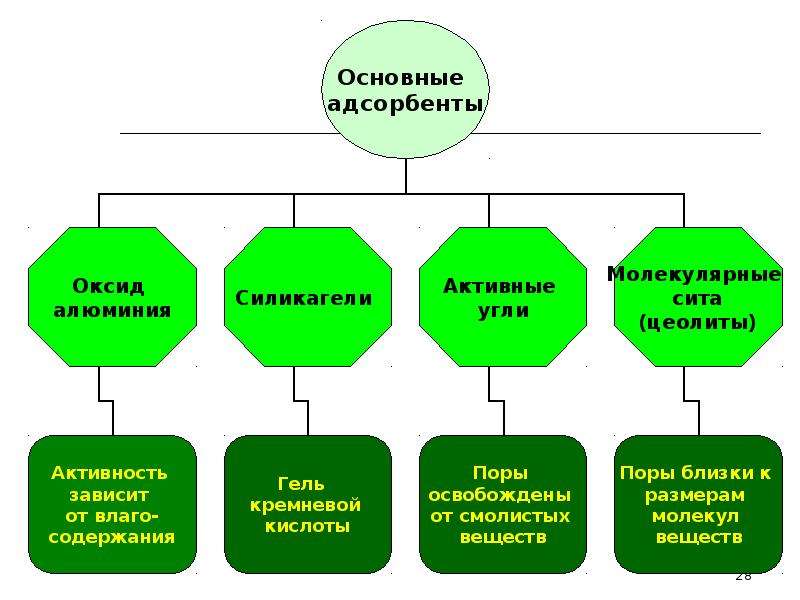

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

ПОДВИЖНАЯ ФАЗА - РАСТВОРИТЕЛИ Требования к ПФ (растворителям): Хорошо растворять все компоненты анализируемой смеси. Обладать химической инертностью по отношению к растворенным веществам, адсорбенту и О2 воздуха. Не содержать примесей. Быть маловязким. Не вызывать отклонений в работе детектора. Из него должно быть возможно выделение разделенных компонентов. Быть доступным. Быть малотоксичным.

Слайд 31

Описание слайда:

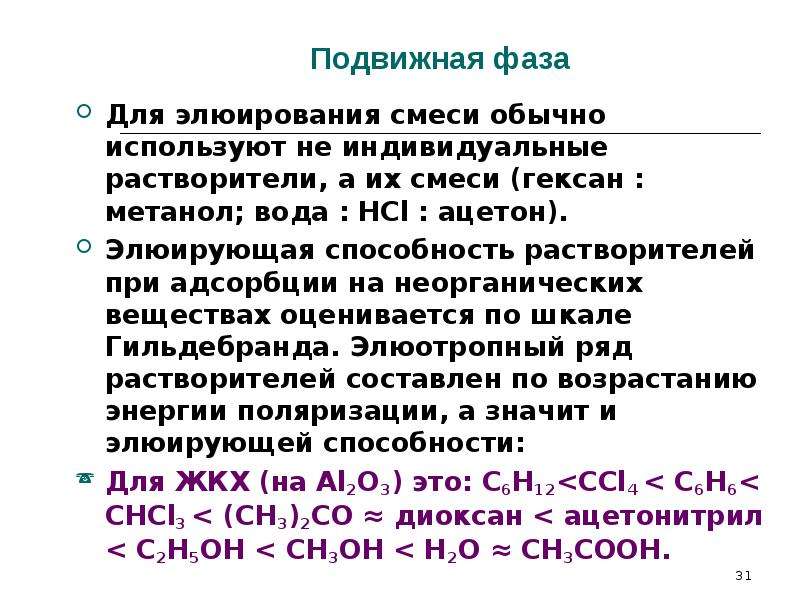

Подвижная фаза Для элюирования смеси обычно используют не индивидуальные растворители, а их смеси (гексан : метанол; вода : HCl : ацетон). Элюирующая способность растворителей при адсорбции на неорганических веществах оценивается по шкале Гильдебранда. Элюотропный ряд растворителей составлен по возрастанию энергии поляризации, а значит и элюирующей способности: Для ЖКХ (на Al2O3) это: С6Н12

Слайд 32

Описание слайда:

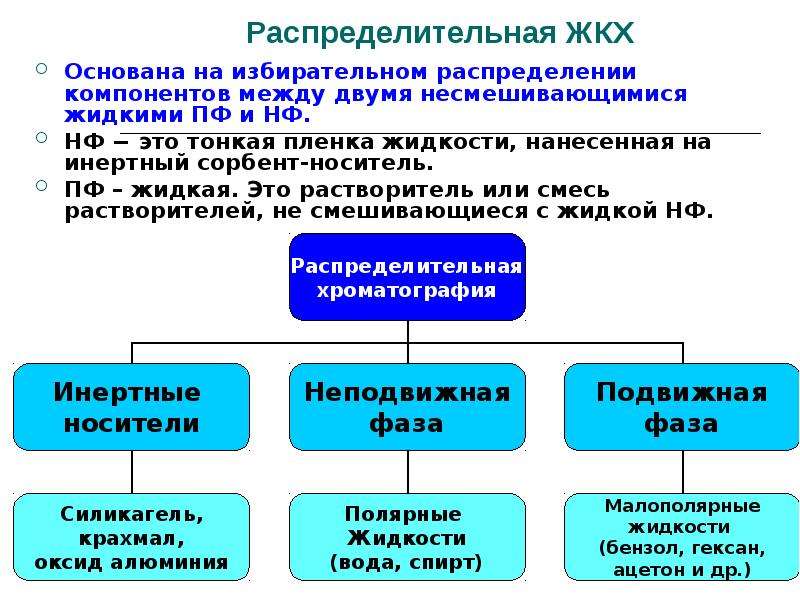

Распределительная ЖКХ Основана на избирательном распределении компонентов между двумя несмешивающимися жидкими ПФ и НФ. НФ − это тонкая пленка жидкости, нанесенная на инертный сорбент-носитель. ПФ – жидкая. Это растворитель или смесь растворителей, не смешивающиеся с жидкой НФ.

Слайд 33

Описание слайда:

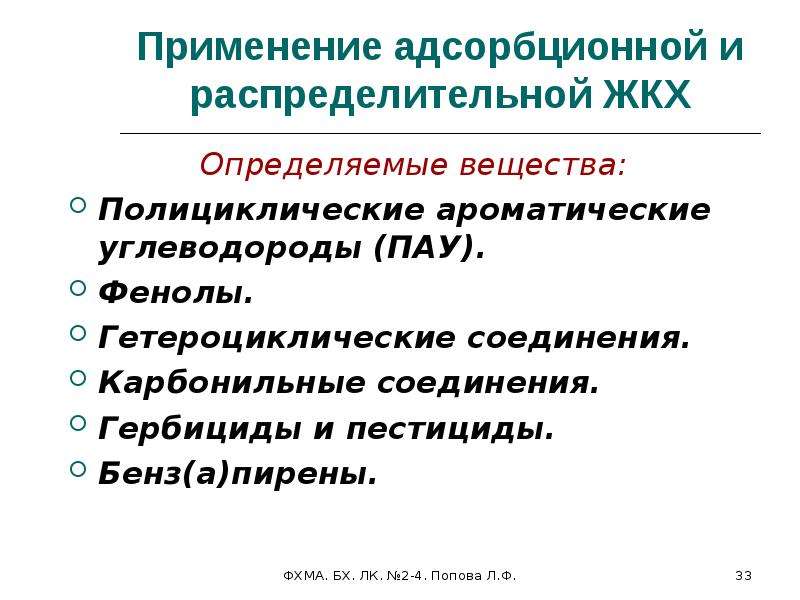

Применение адсорбционной и распределительной ЖКХ Определяемые вещества: Полициклические ароматические углеводороды (ПАУ). Фенолы. Гетероциклические соединения. Карбонильные соединения. Гербициды и пестициды. Бенз(а)пирены.

Слайд 34

Описание слайда:

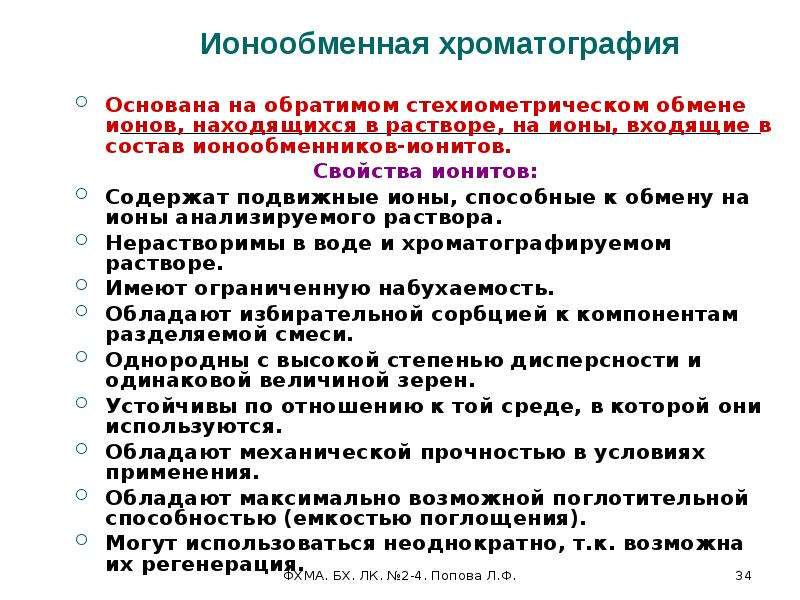

Ионообменная хроматография Основана на обратимом стехиометрическом обмене ионов, находящихся в растворе, на ионы, входящие в состав ионообменников-ионитов. Свойства ионитов: Содержат подвижные ионы, способные к обмену на ионы анализируемого раствора. Нерастворимы в воде и хроматографируемом растворе. Имеют ограниченную набухаемость. Обладают избирательной сорбцией к компонентам разделяемой смеси. Однородны с высокой степенью дисперсности и одинаковой величиной зерен. Устойчивы по отношению к той среде, в которой они используются. Обладают механической прочностью в условиях применения. Обладают максимально возможной поглотительной способностью (емкостью поглощения). Могут использоваться неоднократно, т.к. возможна их регенерация.

Слайд 35

Описание слайда:

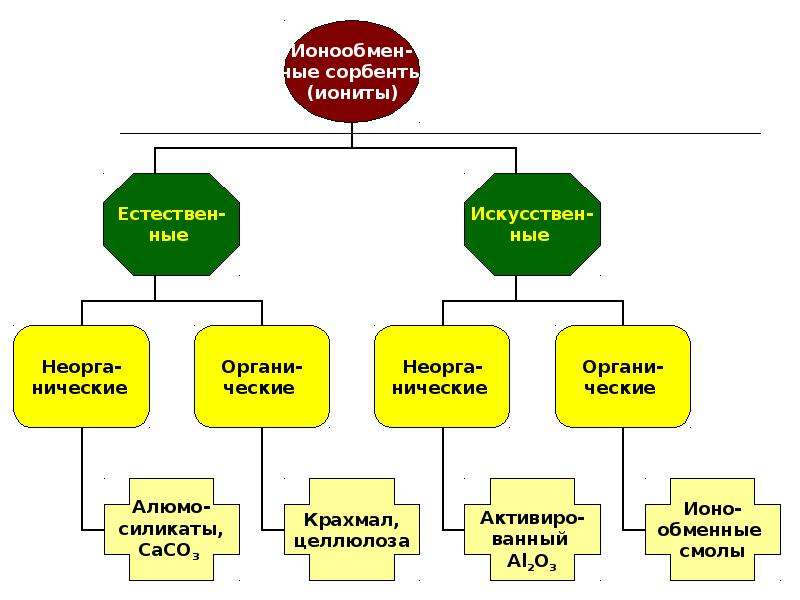

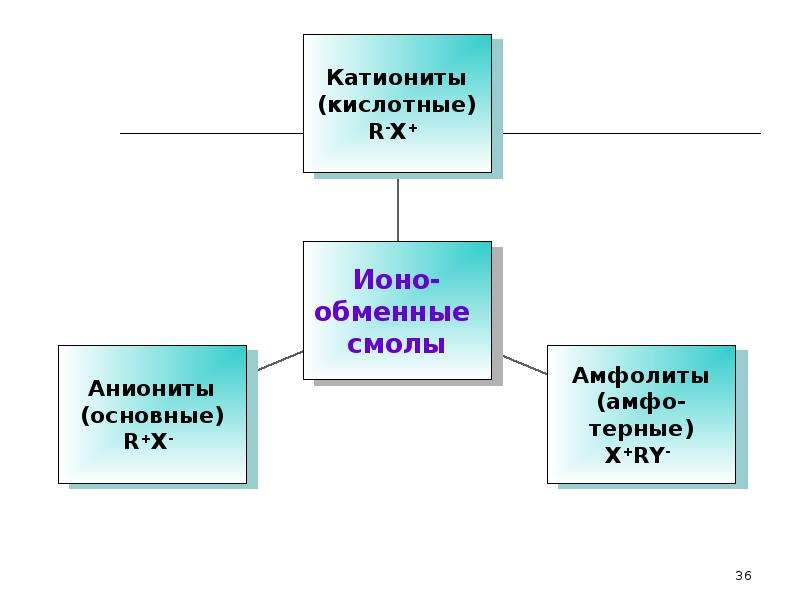

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

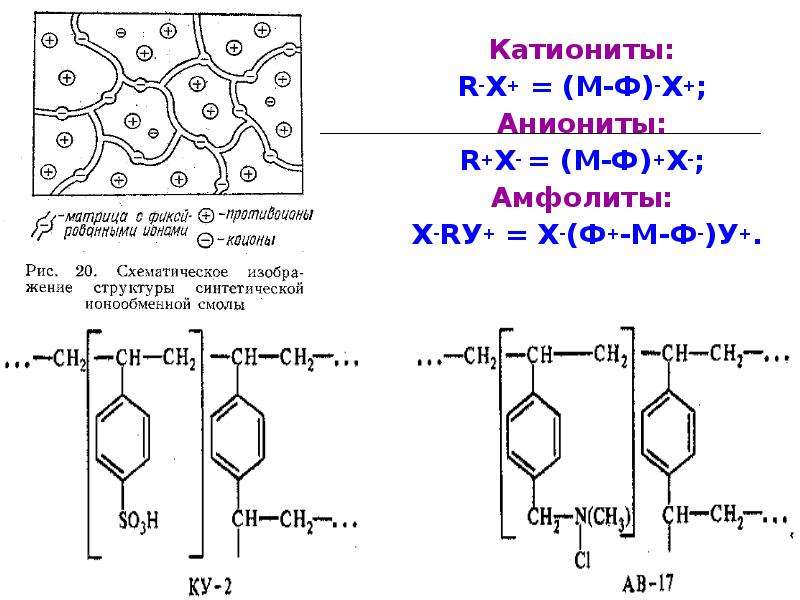

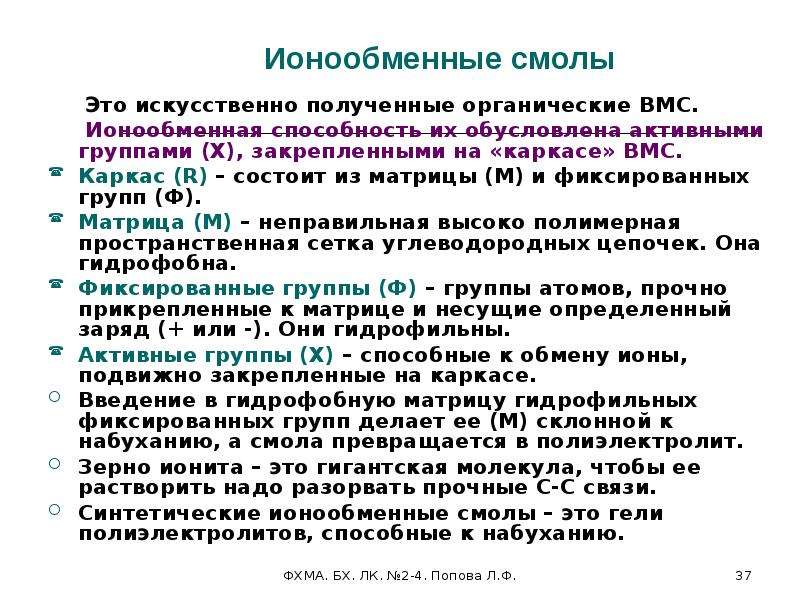

Ионообменные смолы Это искусственно полученные органические ВМС. Ионообменная способность их обусловлена активными группами (Х), закрепленными на «каркасе» ВМС. Каркас (R) – состоит из матрицы (М) и фиксированных групп (Ф). Матрица (М) – неправильная высоко полимерная пространственная сетка углеводородных цепочек. Она гидрофобна. Фиксированные группы (Ф) – группы атомов, прочно прикрепленные к матрице и несущие определенный заряд (+ или -). Они гидрофильны. Активные группы (Х) – способные к обмену ионы, подвижно закрепленные на каркасе. Введение в гидрофобную матрицу гидрофильных фиксированных групп делает ее (М) склонной к набуханию, а смола превращается в полиэлектролит. Зерно ионита – это гигантская молекула, чтобы ее растворить надо разорвать прочные С-С связи. Синтетические ионообменные смолы – это гели полиэлектролитов, способные к набуханию.

Слайд 38

Описание слайда:

Катиониты: Катиониты: R-X+ = (М-Ф)-Х+; Аниониты: R+X- = (M-Ф)+Х-; Амфолиты: X-RУ+ = Х-(Ф+-М-Ф-)У+.

Слайд 39

Описание слайда:

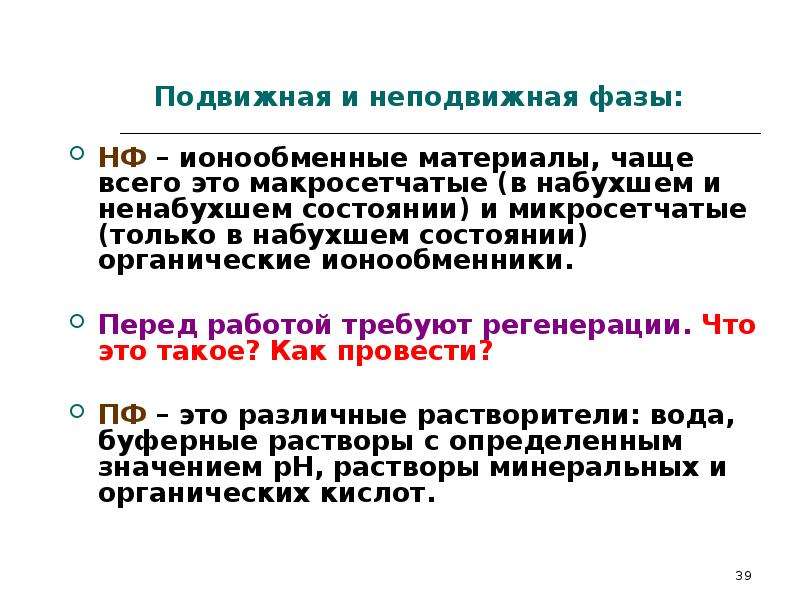

Подвижная и неподвижная фазы: НФ – ионообменные материалы, чаще всего это макросетчатые (в набухшем и ненабухшем состоянии) и микросетчатые (только в набухшем состоянии) органические ионообменники. Перед работой требуют регенерации. Что это такое? Как провести? ПФ – это различные растворители: вода, буферные растворы с определенным значением рН, растворы минеральных и органических кислот.

Слайд 40

Описание слайда:

Ионообменное равновесие Взаимодействие ионообменной смолы с раствором электролита включает несколько сложных процессов: Собственно ионный обмен. Физическая адсорбция ионов и молекул на смоле. Набухание смолы за счет поглощения растворителя и проникновения электролита внутрь смолы. Процесс собственно ионного обмена протекает стехиометрически:

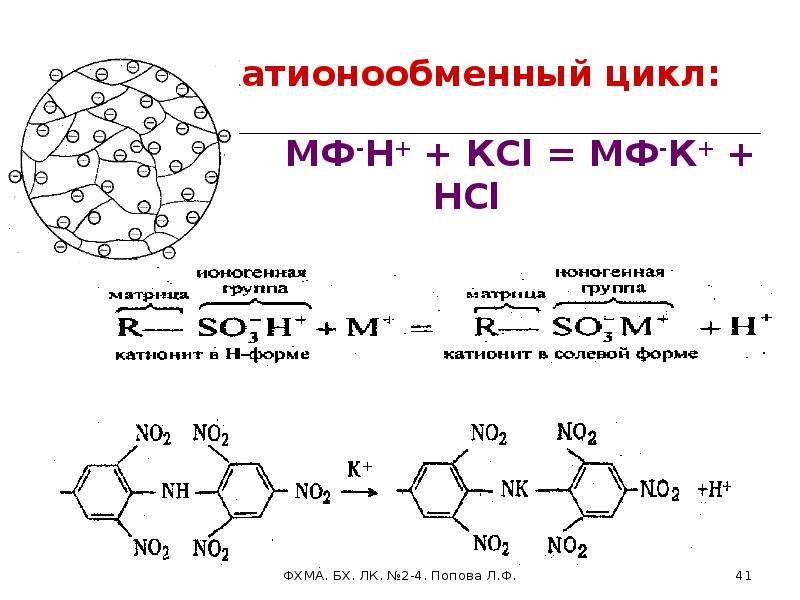

Слайд 41

Описание слайда:

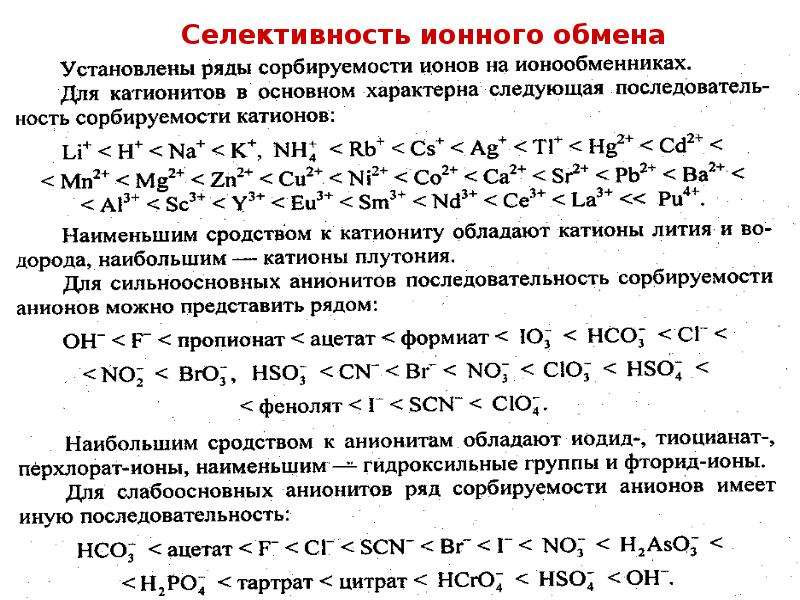

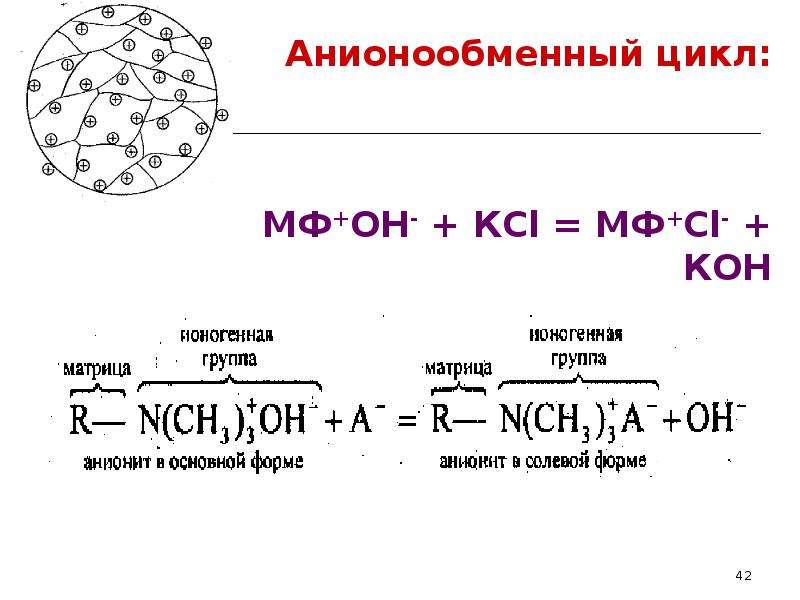

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

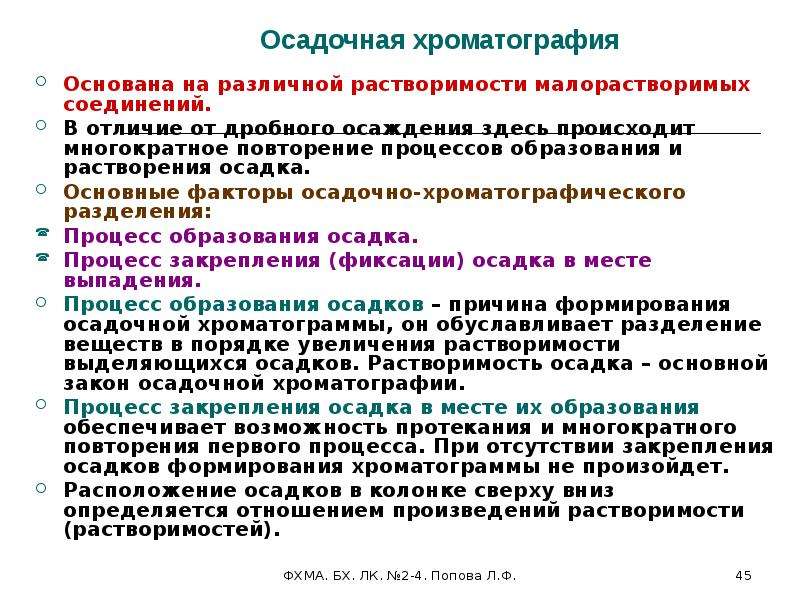

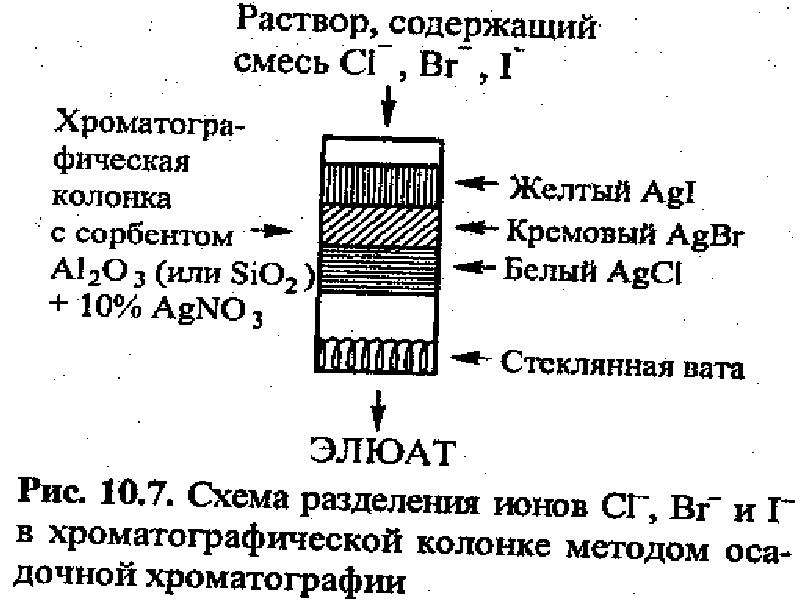

Осадочная хроматография Основана на различной растворимости малорастворимых соединений. В отличие от дробного осаждения здесь происходит многократное повторение процессов образования и растворения осадка. Основные факторы осадочно-хроматографического разделения: Процесс образования осадка. Процесс закрепления (фиксации) осадка в месте выпадения. Процесс образования осадков – причина формирования осадочной хроматограммы, он обуславливает разделение веществ в порядке увеличения растворимости выделяющихся осадков. Растворимость осадка – основной закон осадочной хроматографии. Процесс закрепления осадка в месте их образования обеспечивает возможность протекания и многократного повторения первого процесса. При отсутствии закрепления осадков формирования хроматограммы не произойдет. Расположение осадков в колонке сверху вниз определяется отношением произведений растворимости (растворимостей).

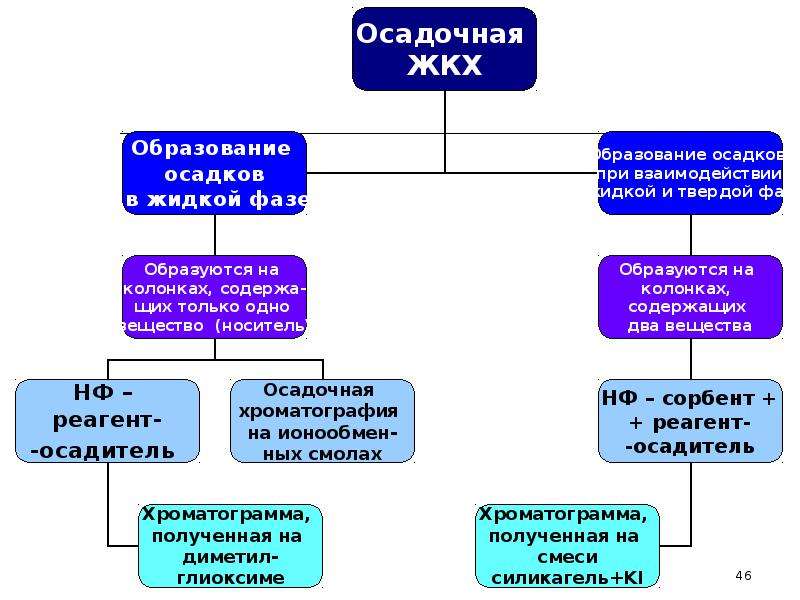

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

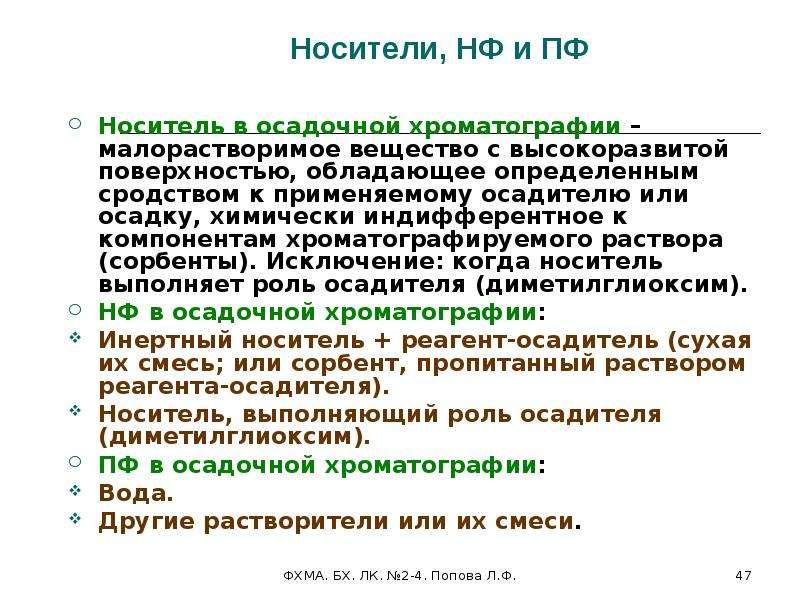

Носители, НФ и ПФ Носитель в осадочной хроматографии – малорастворимое вещество с высокоразвитой поверхностью, обладающее определенным сродством к применяемому осадителю или осадку, химически индифферентное к компонентам хроматографируемого раствора (сорбенты). Исключение: когда носитель выполняет роль осадителя (диметилглиоксим). НФ в осадочной хроматографии: Инертный носитель + реагент-осадитель (сухая их смесь; или сорбент, пропитанный раствором реагента-осадителя). Носитель, выполняющий роль осадителя (диметилглиоксим). ПФ в осадочной хроматографии: Вода. Другие растворители или их смеси.

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

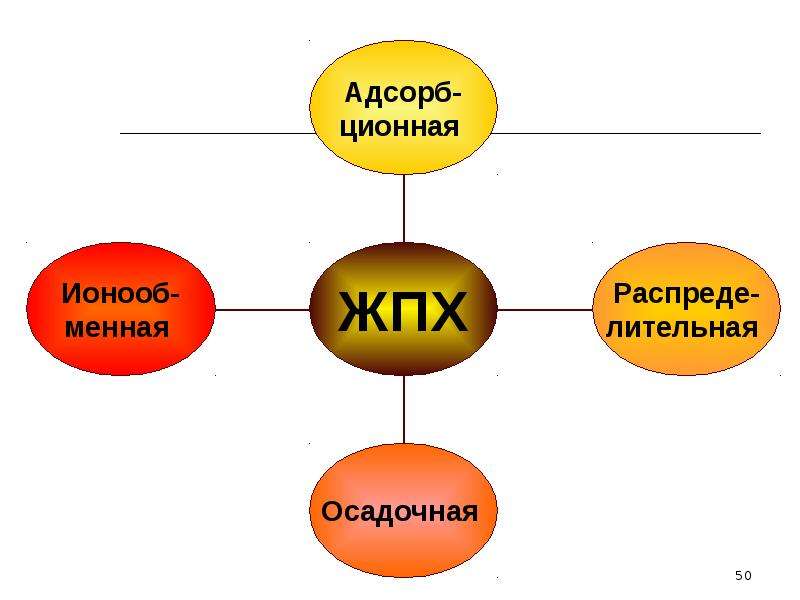

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

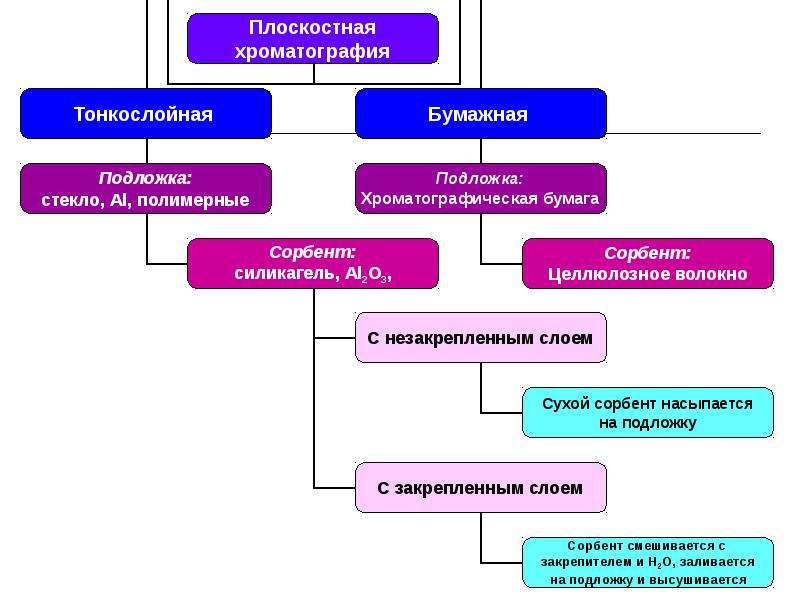

Плоскостная хроматография Хроматографическое разделение в плоскостных видах хроматографии, как и в колонке, обусловлено переносом компонентов ПФ вдоль слоя НФ с разными скоростями в соответствии с коэффициентами распределения разделяемых компонентов. Разделяемые компоненты на пластинке или на полосе бумаги образуют отдельные зоны (пятна), положение которых на хроматограмме характеризуется подвижностью – Rƒ= l / L.

Слайд 52

Описание слайда:

Тонкослойная хроматография ТСХ разработана Измайловым Н.А. и Шрайбером М.С. в 1938 г. Техника получения ТСХ: Нанесение пробы. Хроматографирование. Расшифровка хроматограммы.

Слайд 53

Описание слайда:

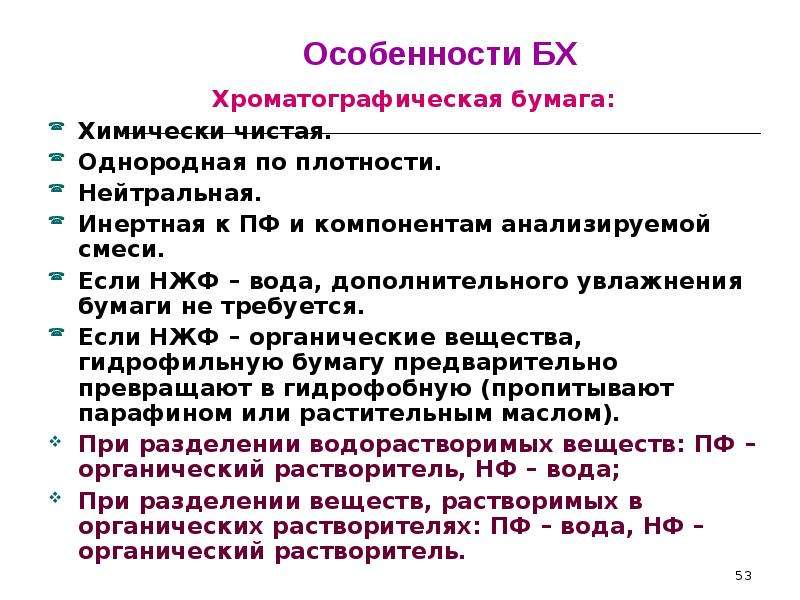

Особенности БХ Хроматографическая бумага: Химически чистая. Однородная по плотности. Нейтральная. Инертная к ПФ и компонентам анализируемой смеси. Если НЖФ – вода, дополнительного увлажнения бумаги не требуется. Если НЖФ – органические вещества, гидрофильную бумагу предварительно превращают в гидрофобную (пропитывают парафином или растительным маслом). При разделении водорастворимых веществ: ПФ – органический растворитель, НФ – вода; При разделении веществ, растворимых в органических растворителях: ПФ – вода, НФ – органический растворитель.

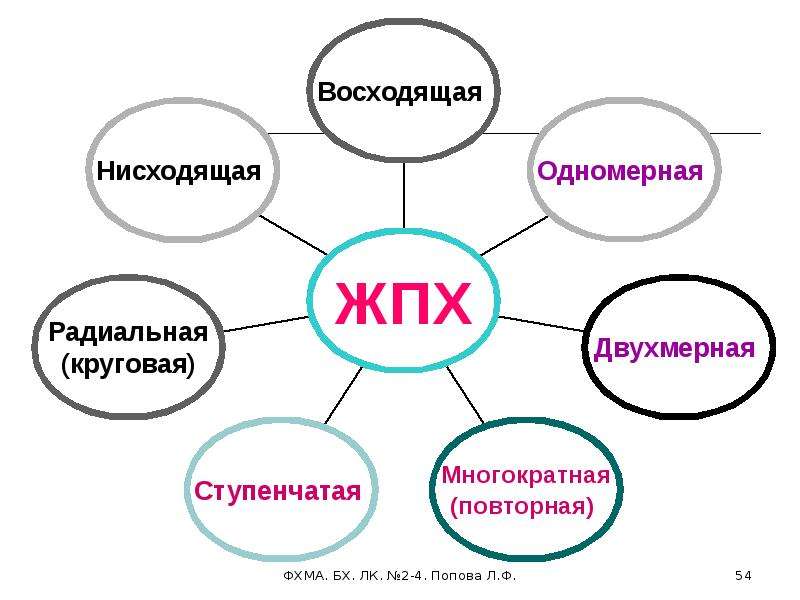

Слайд 54

Описание слайда:

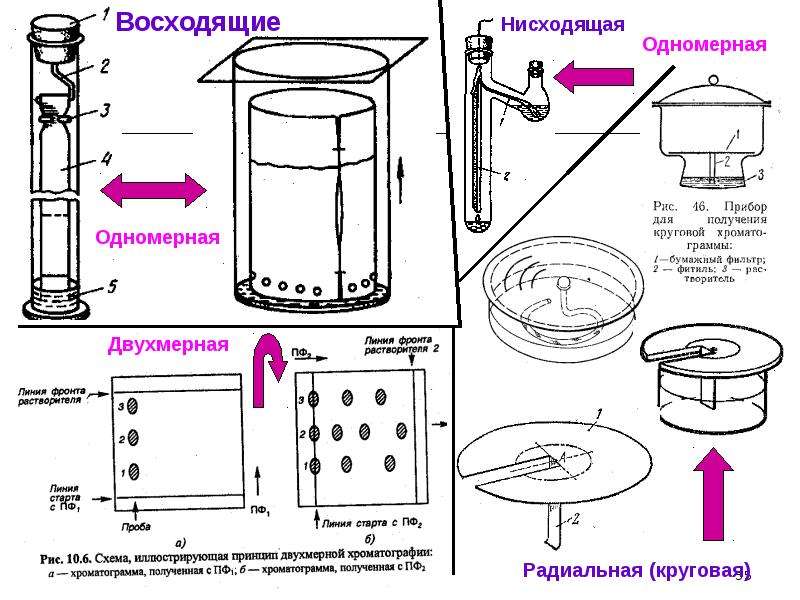

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

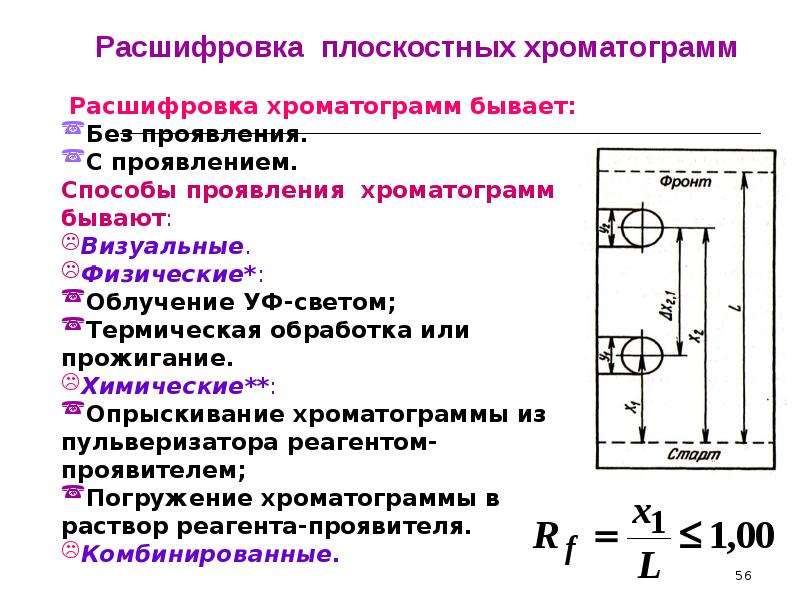

Расшифровка плоскостных хроматограмм

Слайд 57

Описание слайда:

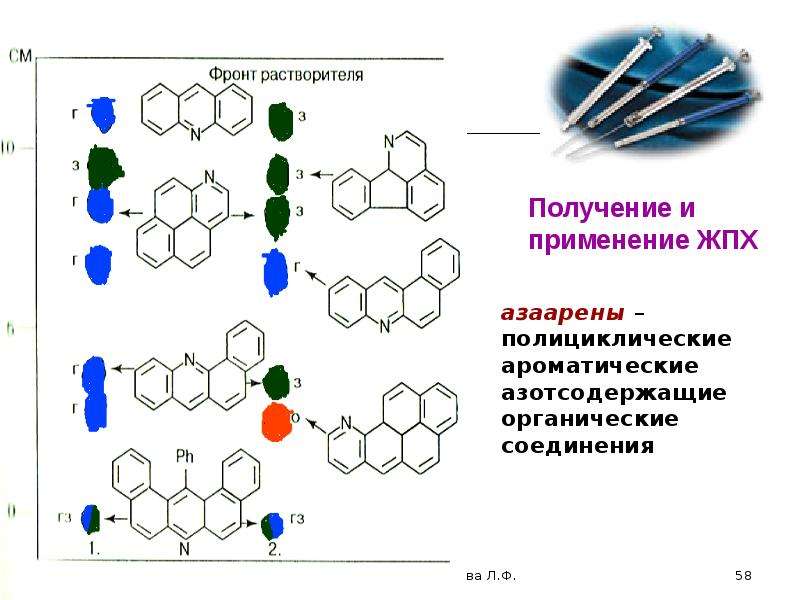

Слайд 58

Описание слайда:

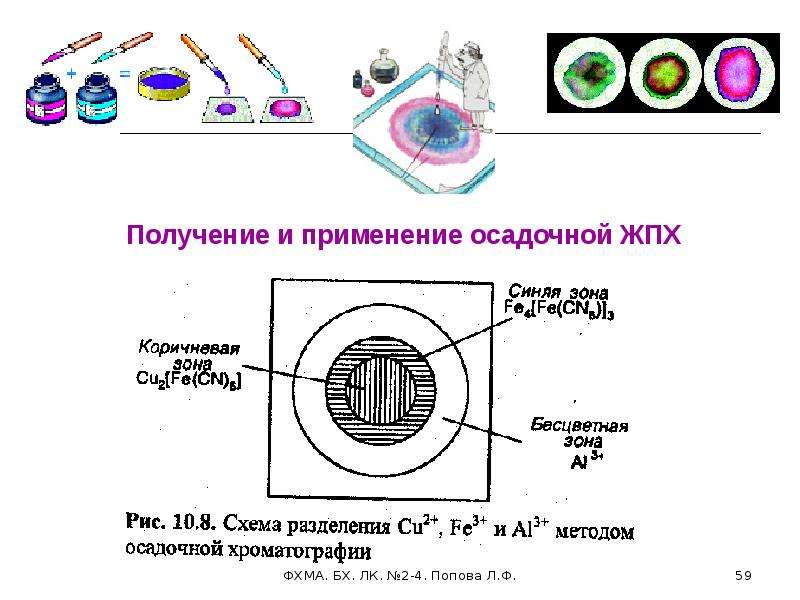

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

Применение ЖПХ Определяемые вещества: Полициклические ароматические углеводороды (ПАУ) и их производные (ПАС). Полихлорированные бифенилы (ПХБ). Фенолы. Нефтепродукты. Катионы металлов. Гербициды, пестициды, фунгициды.
