Слайд 1

Описание слайда:

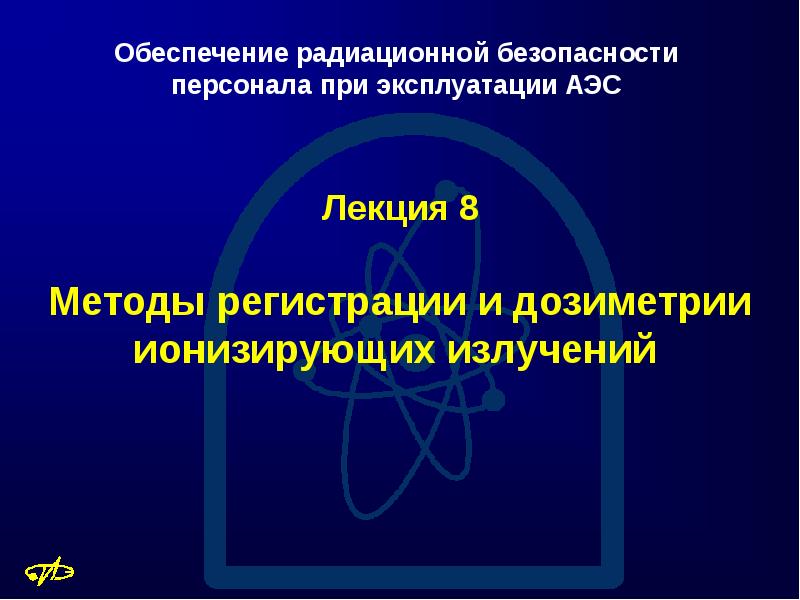

Лекция 8 Методы регистрации и дозиметрии ионизирующих излучений

Слайд 2

Описание слайда:

Содержание Введение 8.1. Ионизационный метод дозиметрии 8.2. Сцинтилляционный метод дозиметрии 8.3. Полупроводниковый метод дозиметрии 8.4. Люминесцентные методы дозиметрии 8.5. Методы дозиметрии нейтронов Заключение

Слайд 3

Описание слайда:

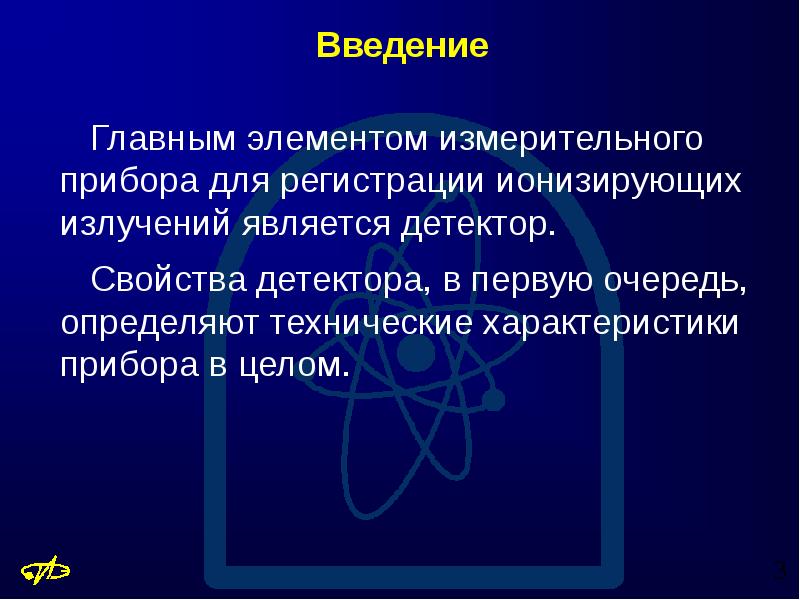

Введение

Слайд 4

Описание слайда:

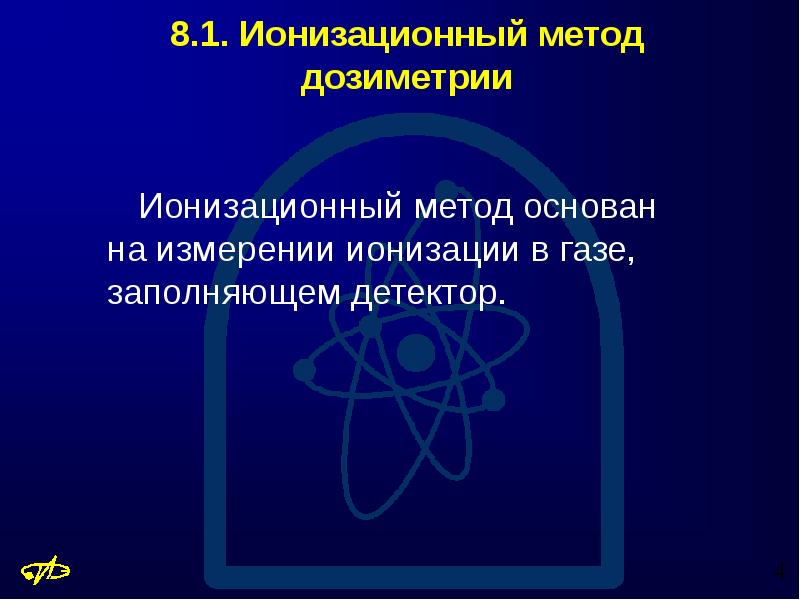

8.1. Ионизационный метод дозиметрии Ионизационный метод основан на измерении ионизации в газе, заполняющем детектор.

Слайд 5

Описание слайда:

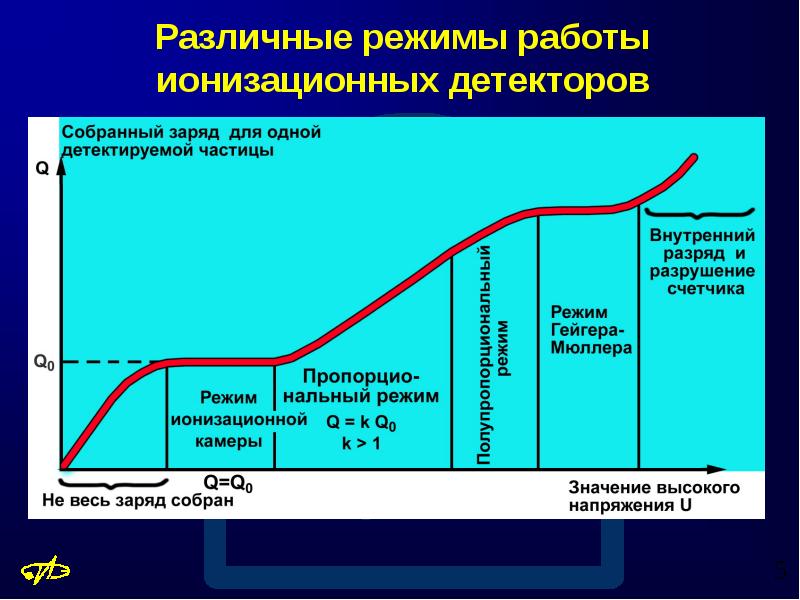

Различные режимы работы ионизационных детекторов

Слайд 6

Описание слайда:

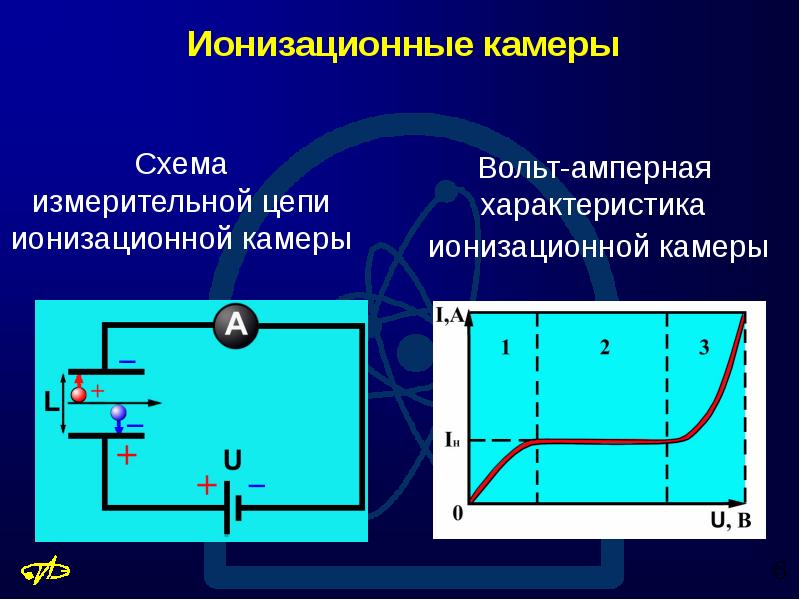

Схема измерительной цепи ионизационной камеры

Слайд 7

Описание слайда:

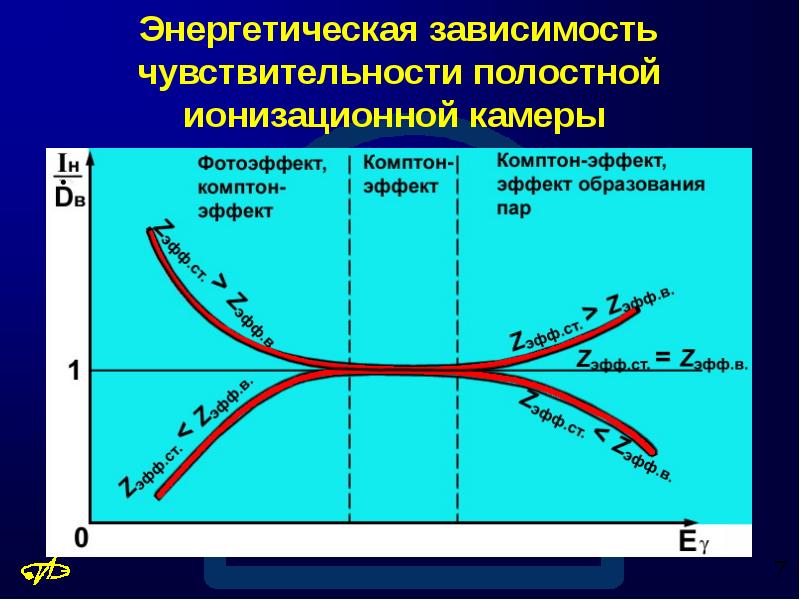

Энергетическая зависимость чувствительности полостной ионизационной камеры

Слайд 8

Описание слайда:

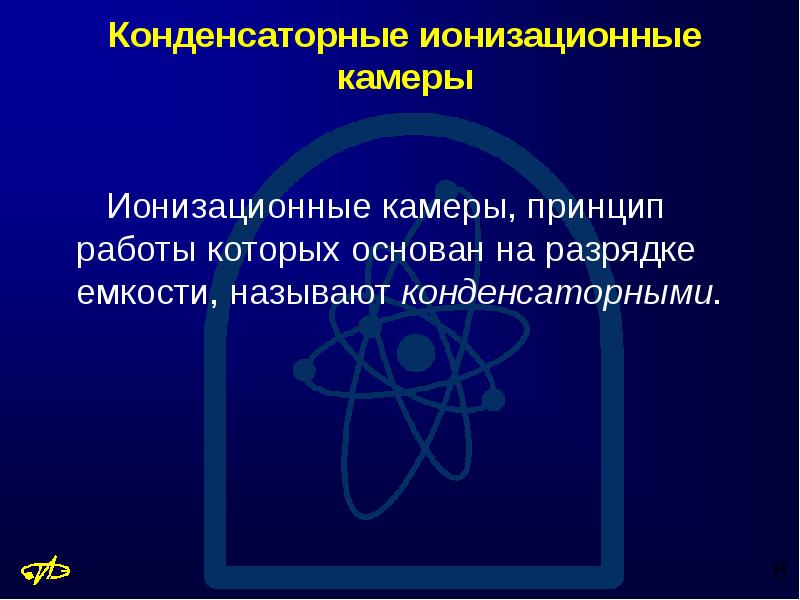

Конденсаторные ионизационные камеры Ионизационные камеры, принцип работы которых основан на разрядке емкости, называют конденсаторными.

Слайд 9

Описание слайда:

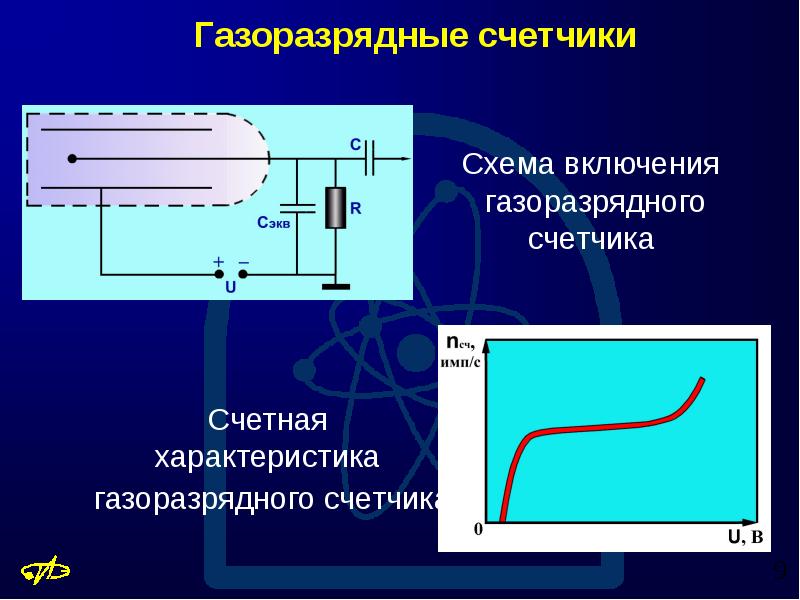

Схема включения газоразрядного счетчика

Слайд 10

Описание слайда:

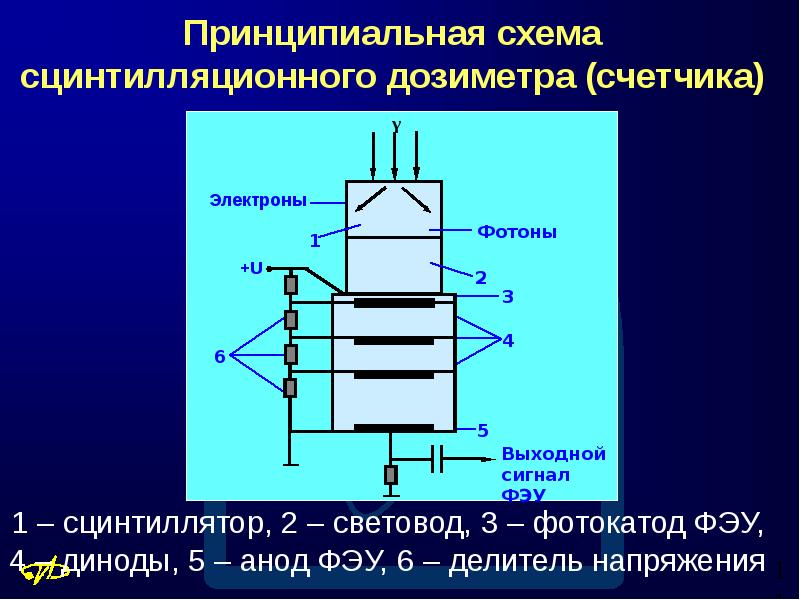

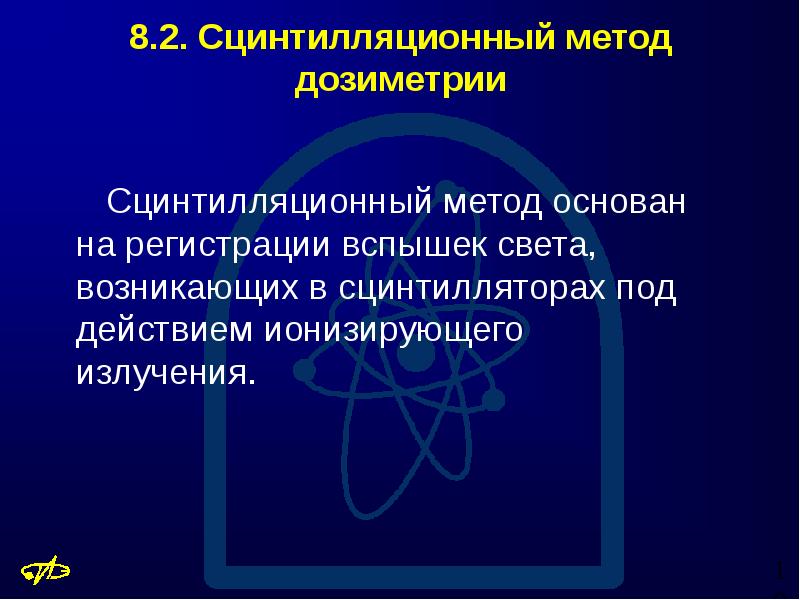

8.2. Сцинтилляционный метод дозиметрии Сцинтилляционный метод основан на регистрации вспышек света, возникающих в сцинтилляторах под действием ионизирующего излучения.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

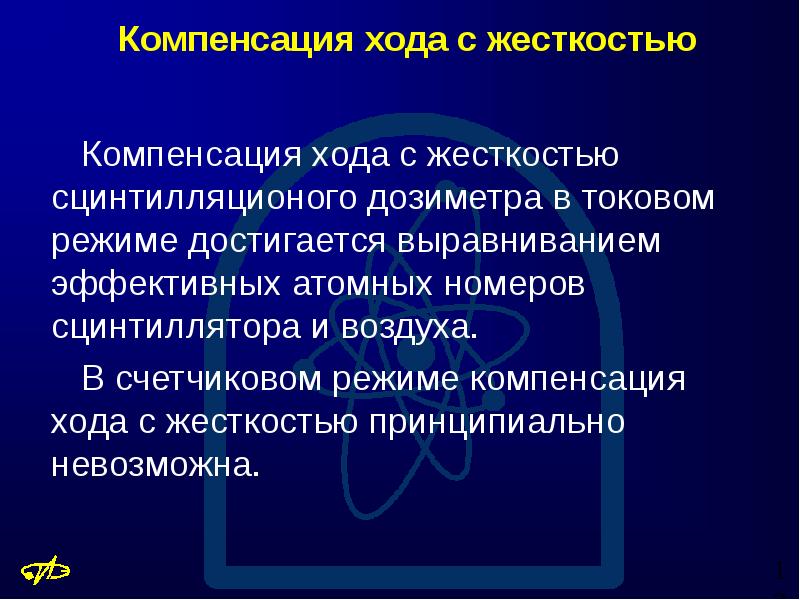

Компенсация хода с жесткостью Компенсация хода с жесткостью сцинтилляционого дозиметра в токовом режиме достигается выравниванием эффективных атомных номеров сцинтиллятора и воздуха. В счетчиковом режиме компенсация хода с жесткостью принципиально невозможна.

Слайд 13

Описание слайда:

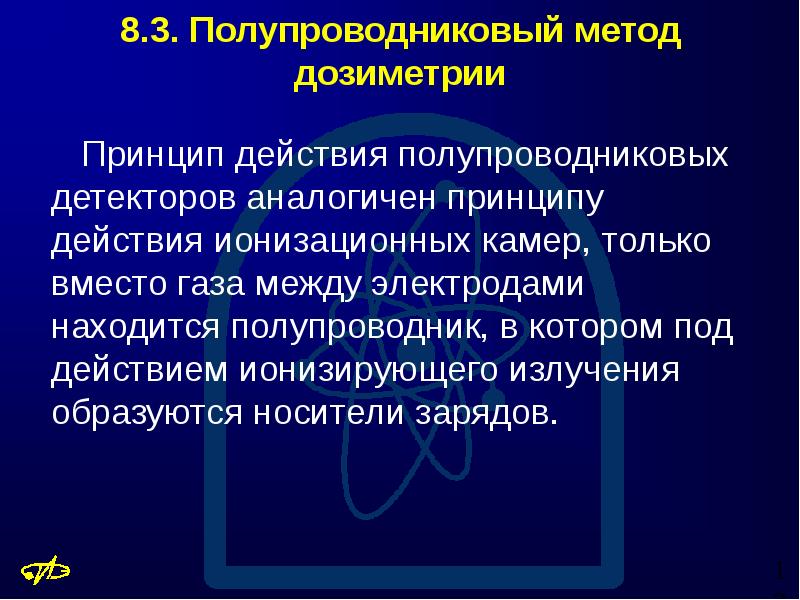

8.3. Полупроводниковый метод дозиметрии Принцип действия полупроводниковых детекторов аналогичен принципу действия ионизационных камер, только вместо газа между электродами находится полупроводник, в котором под действием ионизирующего излучения образуются носители зарядов.

Слайд 14

Описание слайда:

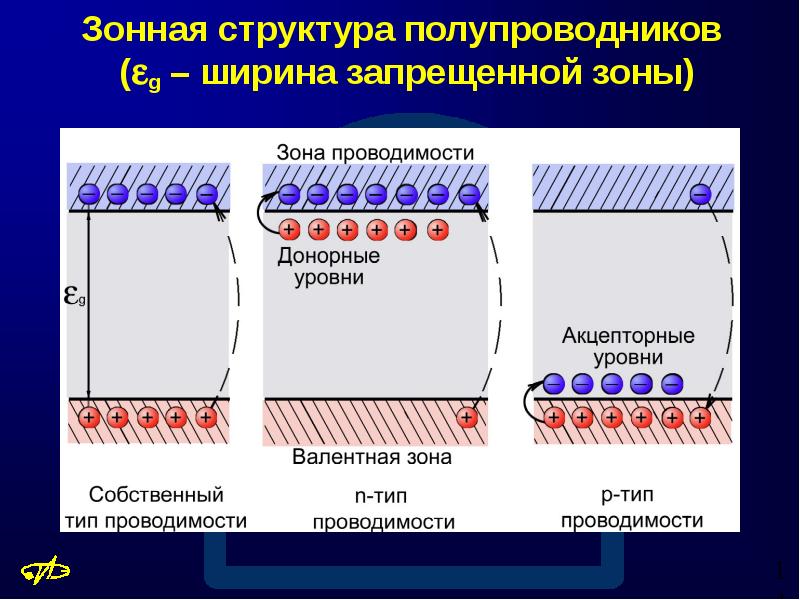

Зонная структура полупроводников (g – ширина запрещенной зоны)

Слайд 15

Описание слайда:

Схема включения полупроводникового детектора

Слайд 16

Описание слайда:

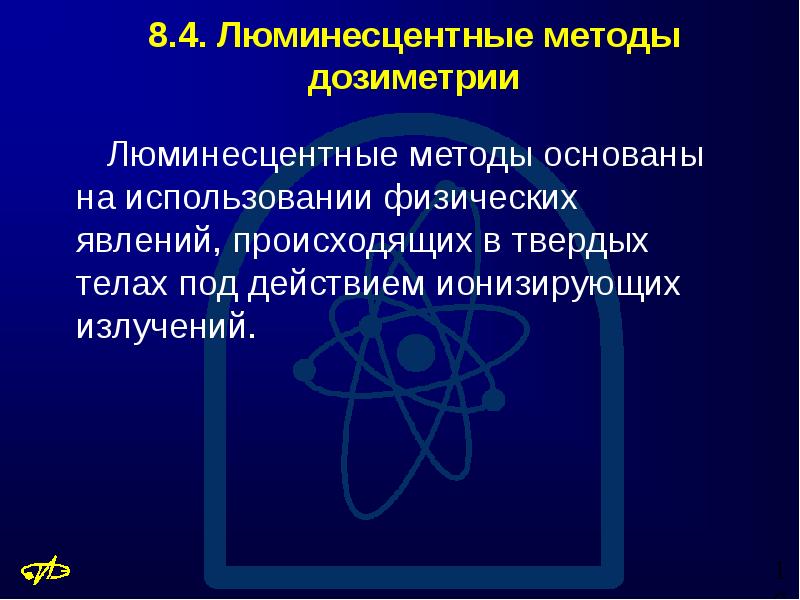

8.4. Люминесцентные методы дозиметрии Люминесцентные методы основаны на использовании физических явлений, происходящих в твердых телах под действием ионизирующих излучений.

Слайд 17

Описание слайда:

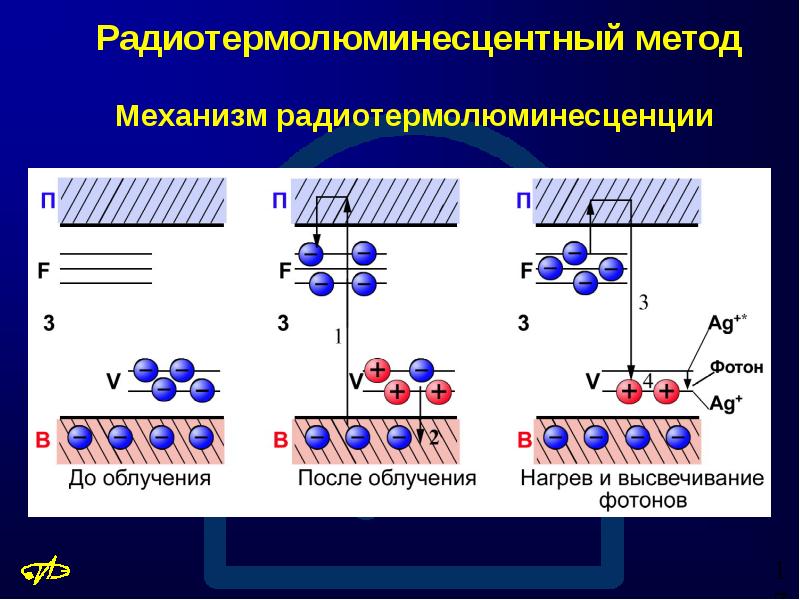

Радиотермолюминесцентный метод Механизм радиотермолюминесценции

Слайд 18

Описание слайда:

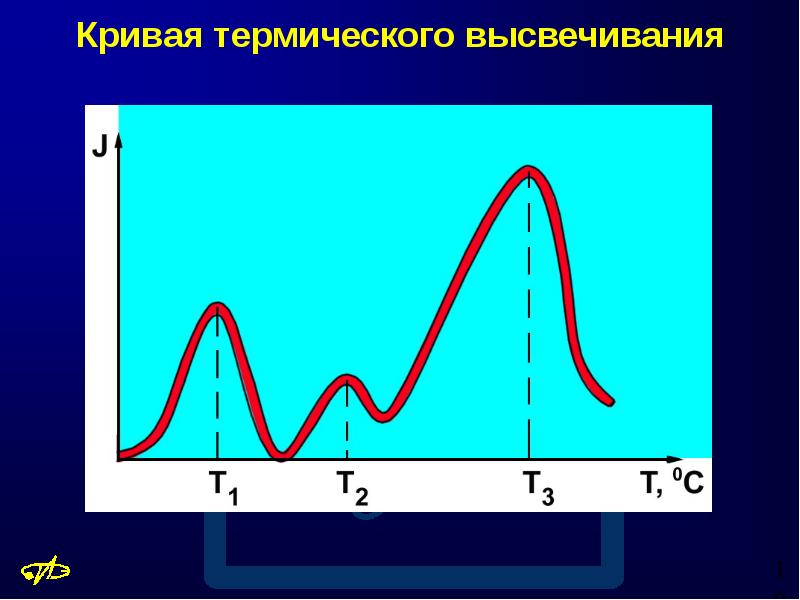

Кривая термического высвечивания

Слайд 19

Описание слайда:

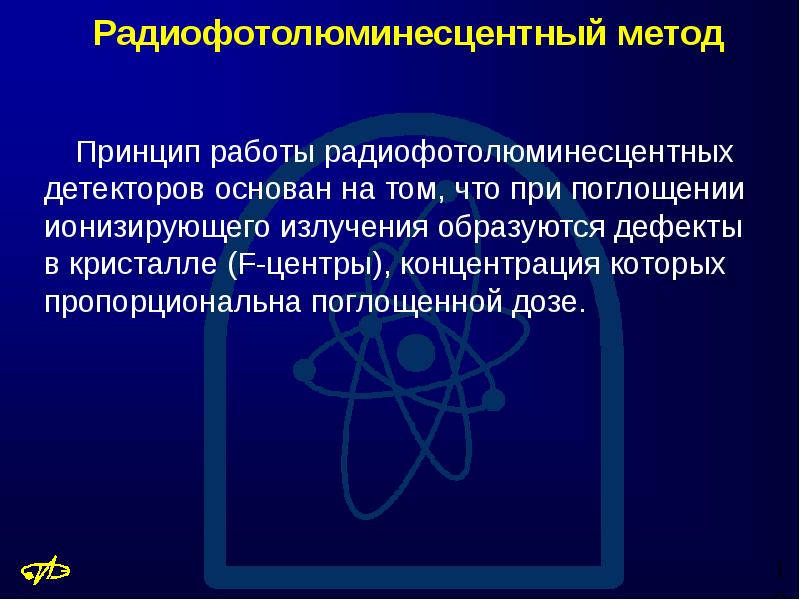

Радиофотолюминесцентный метод Принцип работы радиофотолюминесцентных детекторов основан на том, что при поглощении ионизирующего излучения образуются дефекты в кристалле (F-центры), концентрация которых пропорциональна поглощенной дозе.

Слайд 20

Описание слайда:

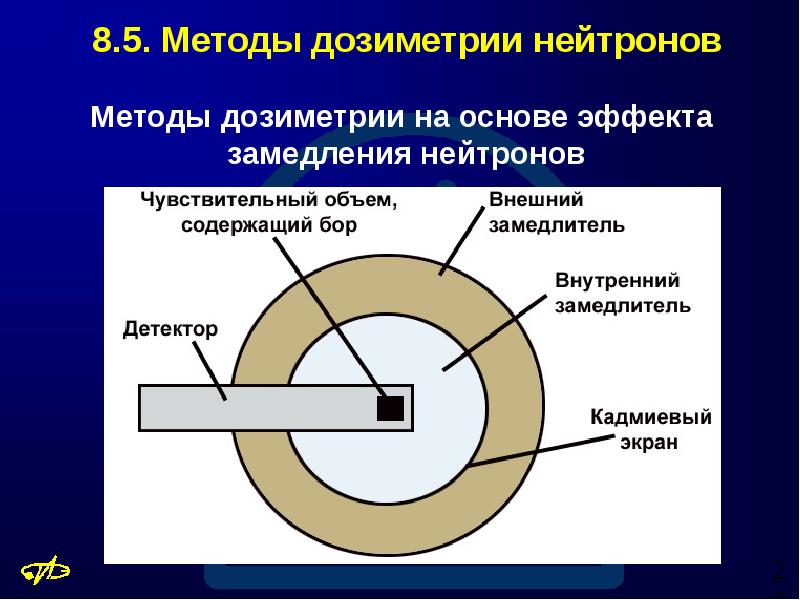

8.5. Методы дозиметрии нейтронов

Слайд 21

Описание слайда:

Индивидуальные альбедные дозиметры нейтронов

Слайд 22

Описание слайда:

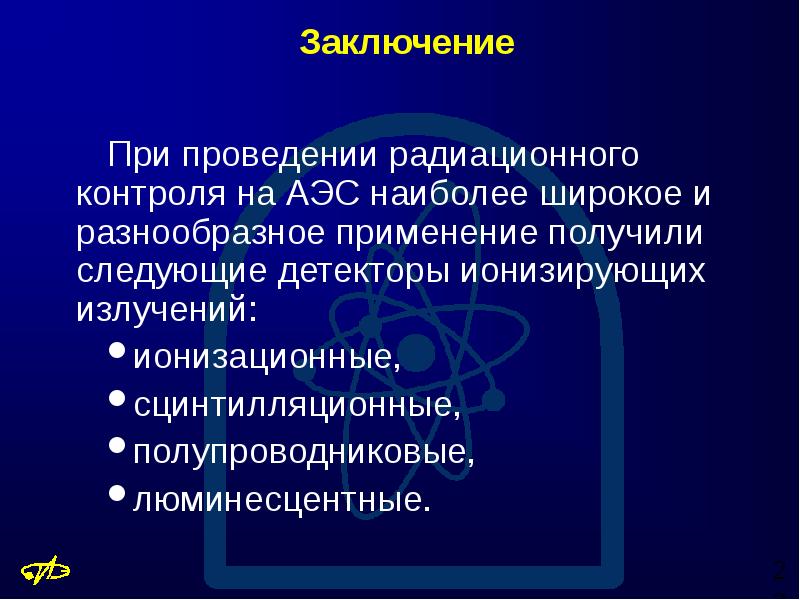

Заключение При проведении радиационного контроля на АЭС наиболее широкое и разнообразное применение получили следующие детекторы ионизирующих излучений: ионизационные, сцинтилляционные, полупроводниковые, люминесцентные.
