Слайд 1

Описание слайда:

Многоканальные телекоммуникационные системы Лекция 7

Слайд 2

Описание слайда:

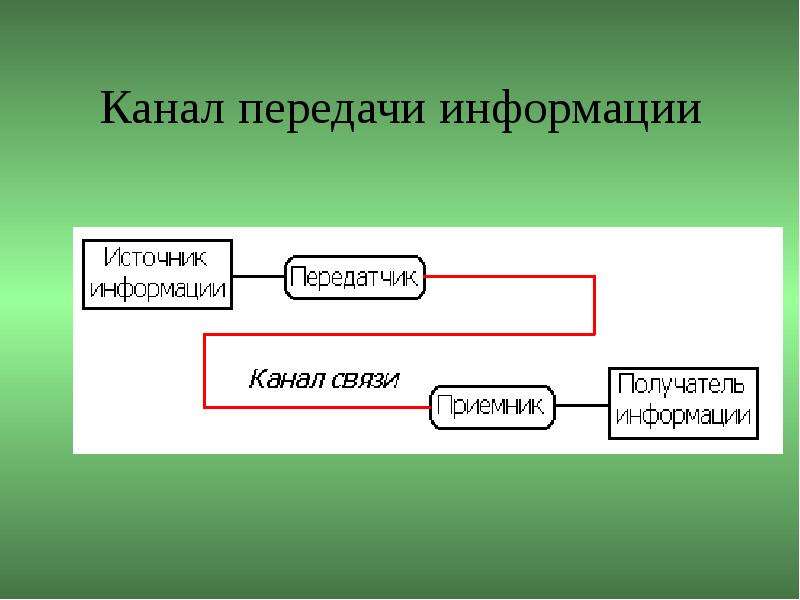

Канал передачи информации

Слайд 3

Описание слайда:

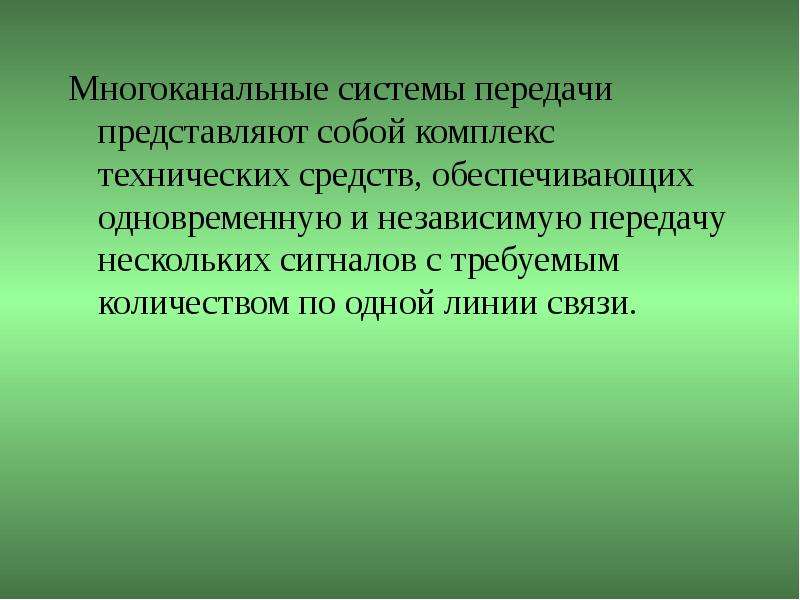

Многоканальные системы передачи представляют собой комплекс технических средств, обеспечивающих одновременную и независимую передачу нескольких сигналов с требуемым количеством по одной линии связи. Многоканальные системы передачи представляют собой комплекс технических средств, обеспечивающих одновременную и независимую передачу нескольких сигналов с требуемым количеством по одной линии связи.

Слайд 4

Описание слайда:

Много источников информации

Слайд 5

Описание слайда:

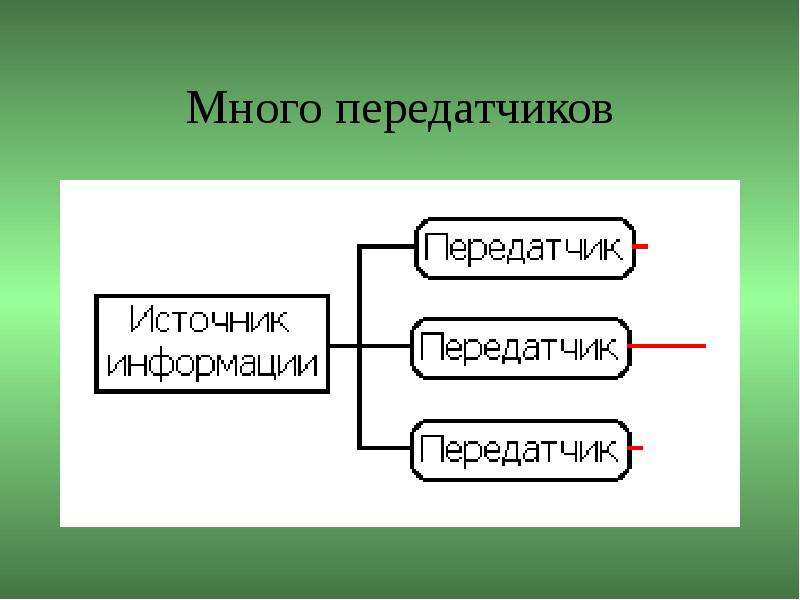

Много передатчиков

Слайд 6

Описание слайда:

Варианты каналов связи

Слайд 7

Описание слайда:

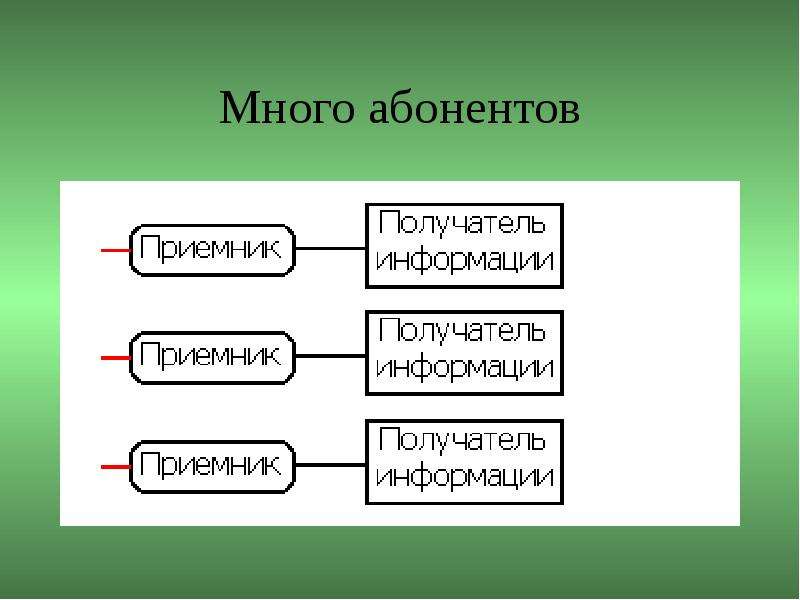

Много абонентов

Слайд 8

Описание слайда:

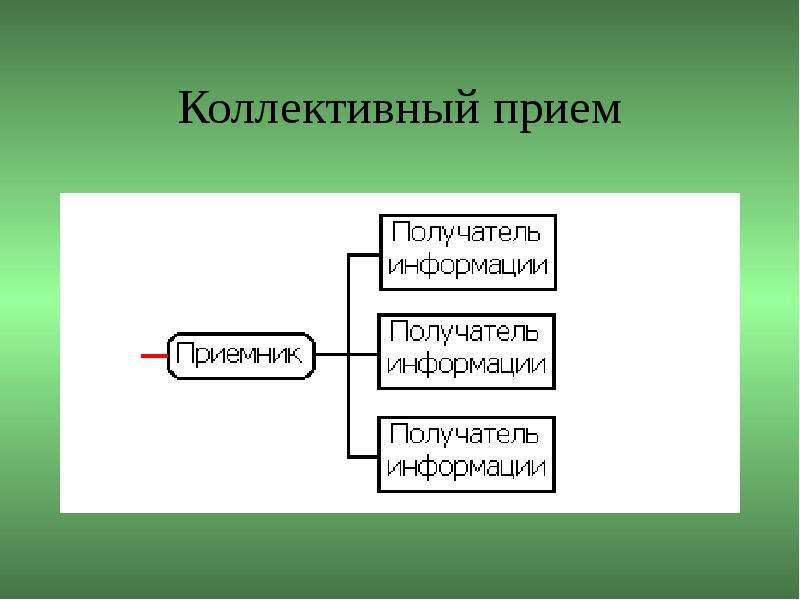

Коллективный прием

Слайд 9

Описание слайда:

Пример распределения информации «точка-многоточка»

Слайд 10

Описание слайда:

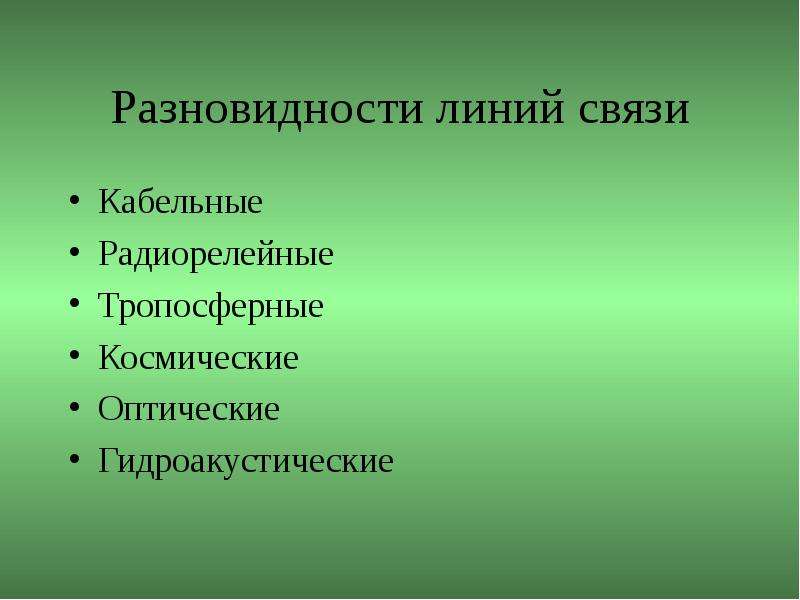

Разновидности линий связи Кабельные Радиорелейные Тропосферные Космические Оптические Гидроакустические

Слайд 11

Описание слайда:

Объем канала и сигнала Для оценки возможностей многоканальной передачи определим объем канала Vк и объем сигнала Vс в виде Vк=Tк Fк Dк и Vс=Tс Fс Dс, где Tк, Tс - соответственно время занятия канала и время (длительность) передачи сигнала; Fк , Fс - соответственно полосы частот, пропускаемых каналом и занимаемых сигналом; Dк , Dс - динамические диапазоны канала и сигнала

Слайд 12

Описание слайда:

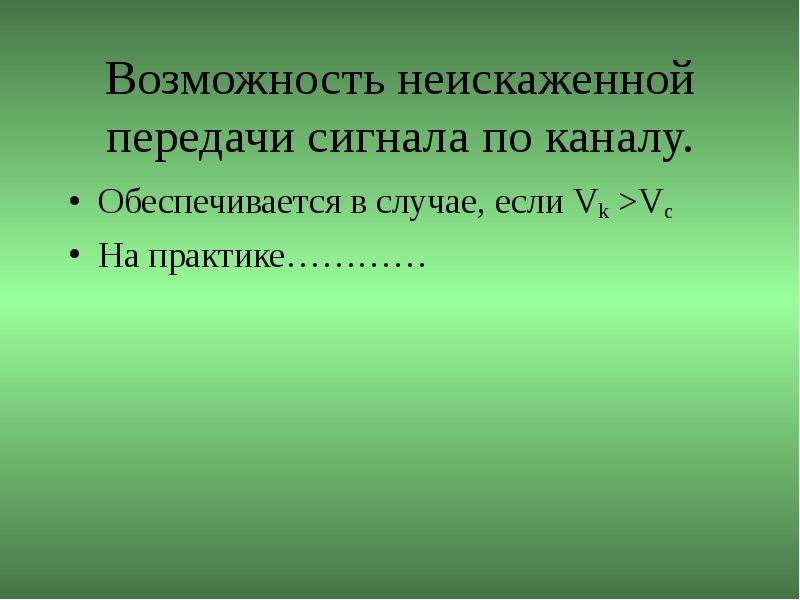

Возможность неискаженной передачи сигнала по каналу. Обеспечивается в случае, если Vk >Vc На практике…………

Слайд 13

Описание слайда:

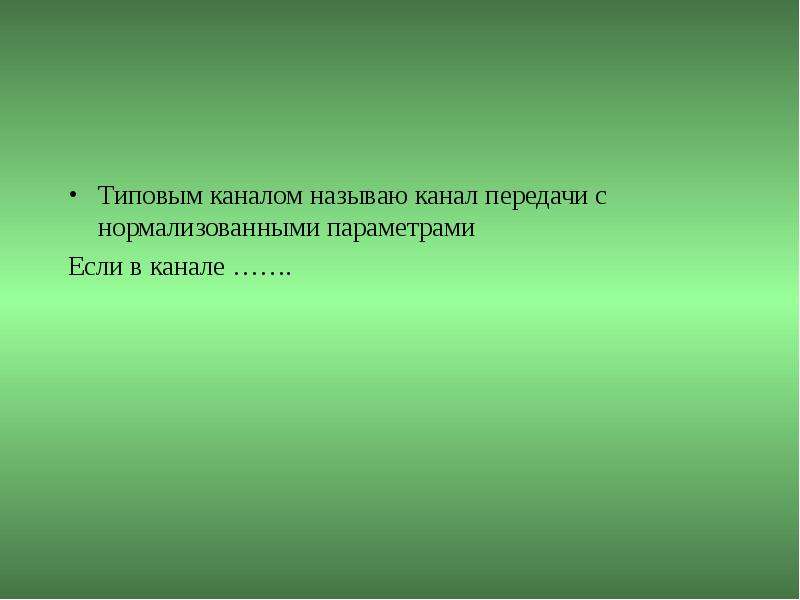

Типовым каналом называю канал передачи с нормализованными параметрами Если в канале …….

Слайд 14

Описание слайда:

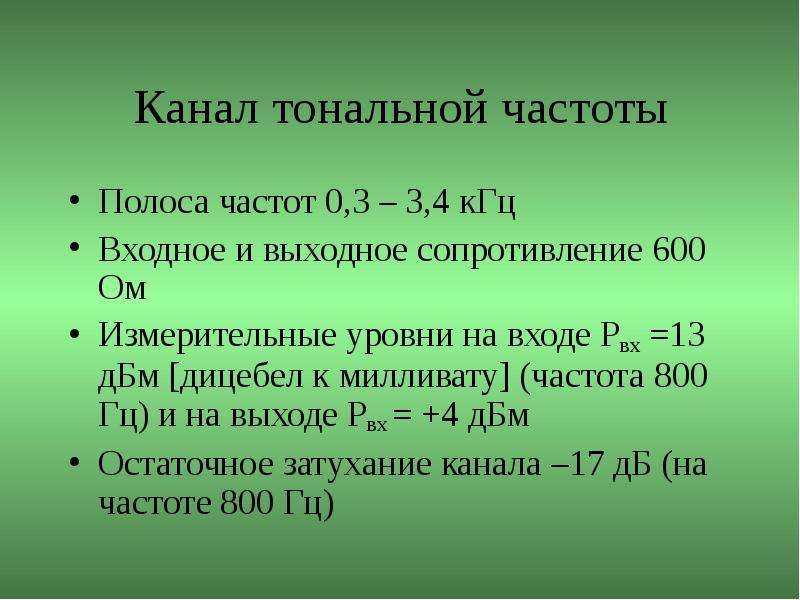

Канал тональной частоты Полоса частот 0,3 – 3,4 кГц Входное и выходное сопротивление 600 Ом Измерительные уровни на входе Рвх =13 дБм [дицебел к милливату] (частота 800 Гц) и на выходе Рвх = +4 дБм Остаточное затухание канала –17 дБ (на частоте 800 Гц)

Слайд 15

Описание слайда:

Структурная схема МСП

Слайд 16

Описание слайда:

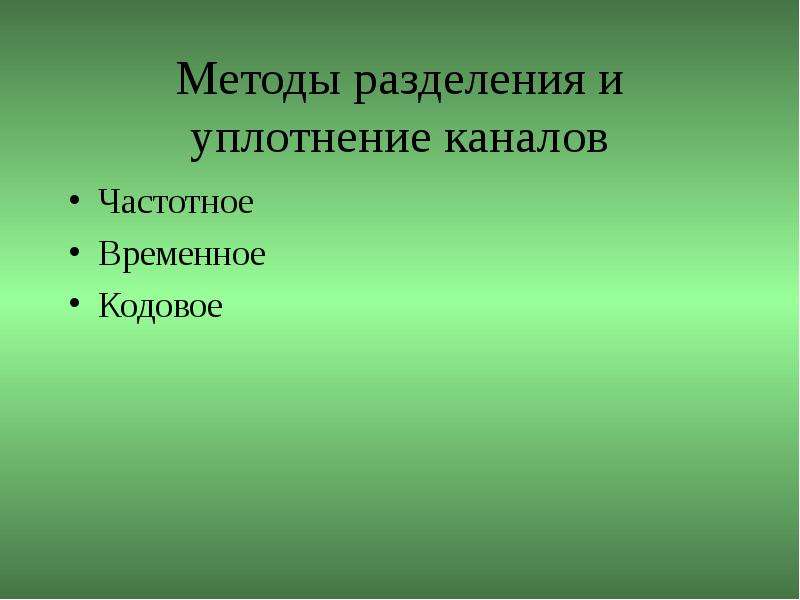

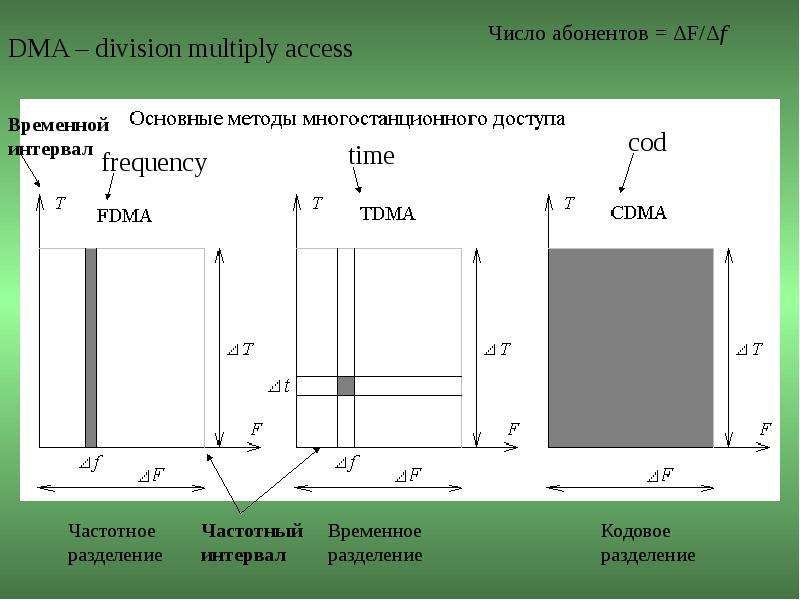

Методы разделения и уплотнение каналов Частотное Временное Кодовое

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

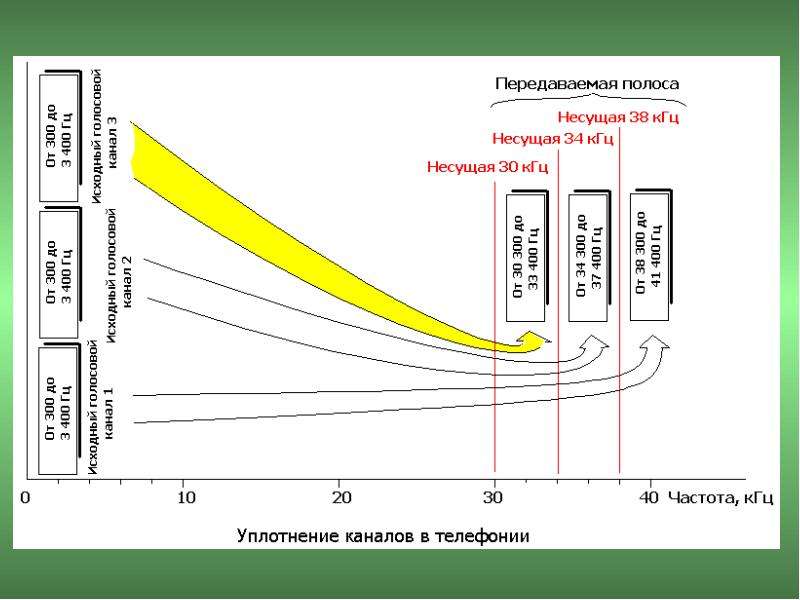

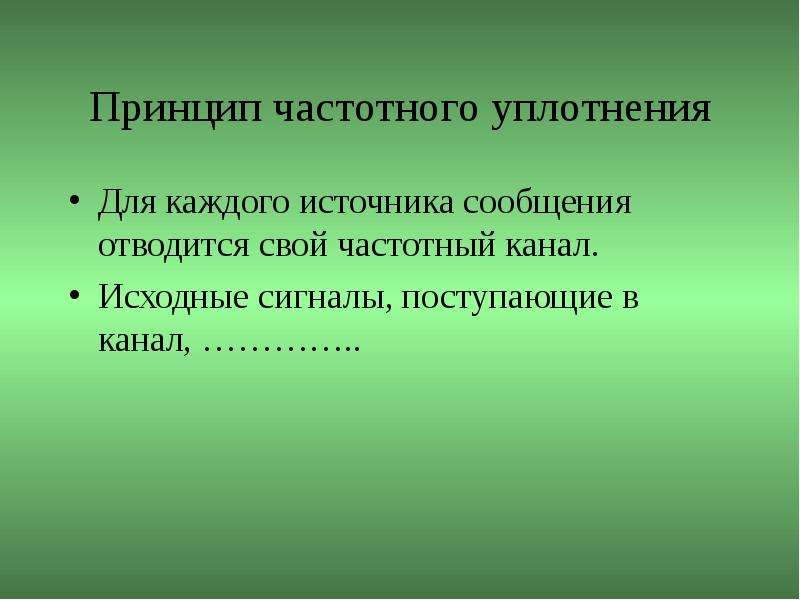

Принцип частотного уплотнения Для каждого источника сообщения отводится свой частотный канал. Исходные сигналы, поступающие в канал, …………..

Слайд 19

Описание слайда:

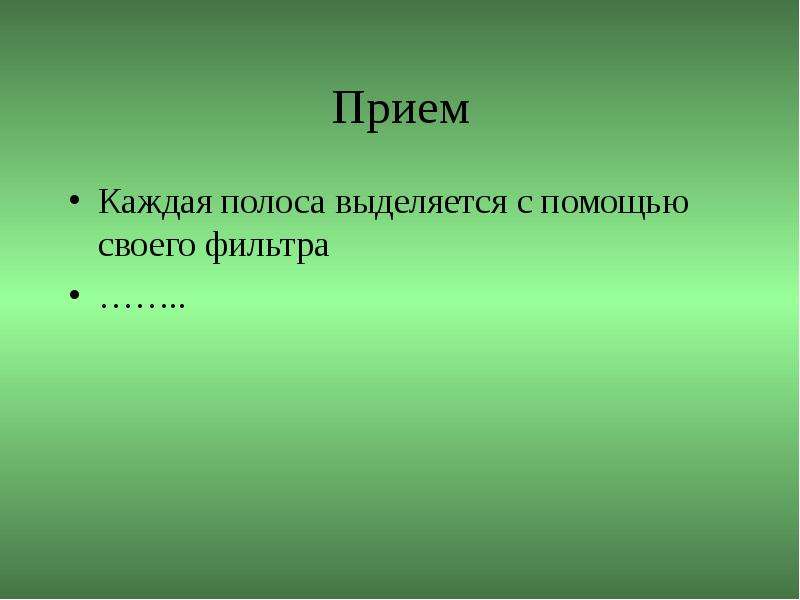

Прием Каждая полоса выделяется с помощью своего фильтра ……..

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Многоканальная система с частотным разделением

Слайд 22

Описание слайда:

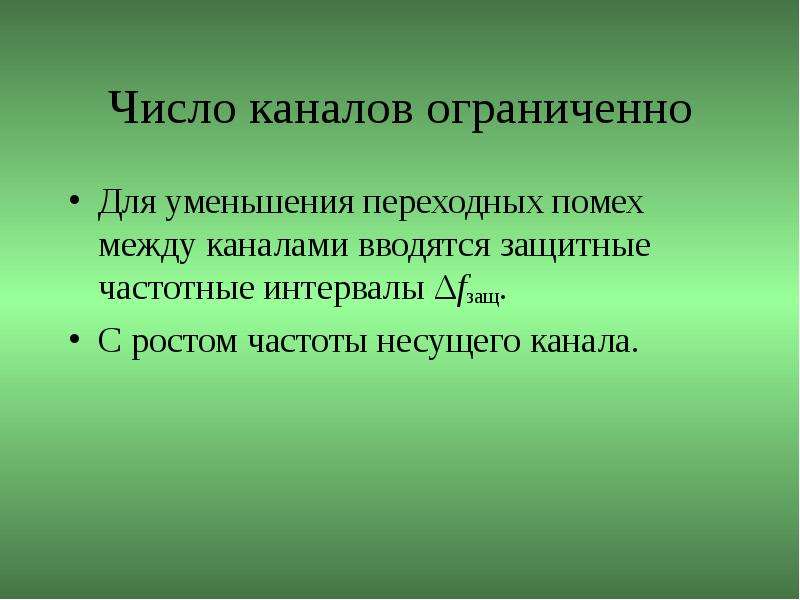

Число каналов ограниченно Для уменьшения переходных помех между каналами вводятся защитные частотные интервалы Δfзащ. С ростом частоты несущего канала.

Слайд 23

Описание слайда:

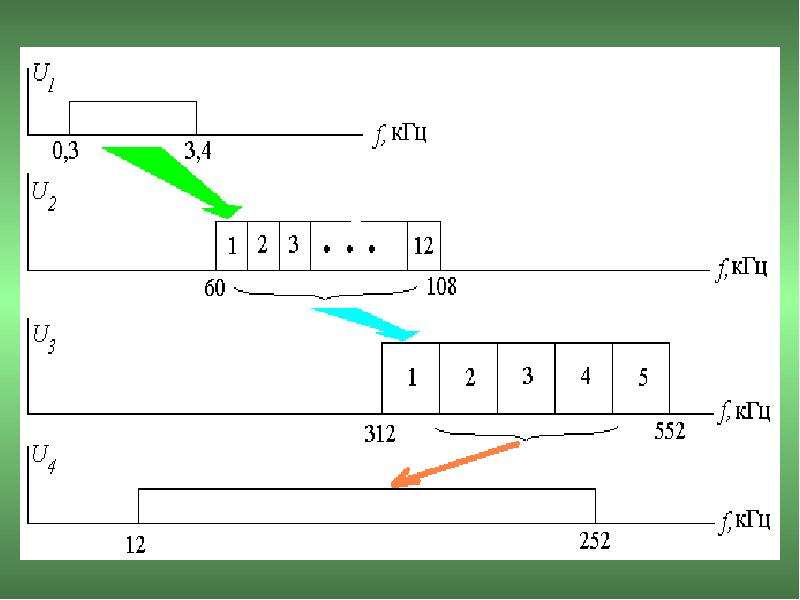

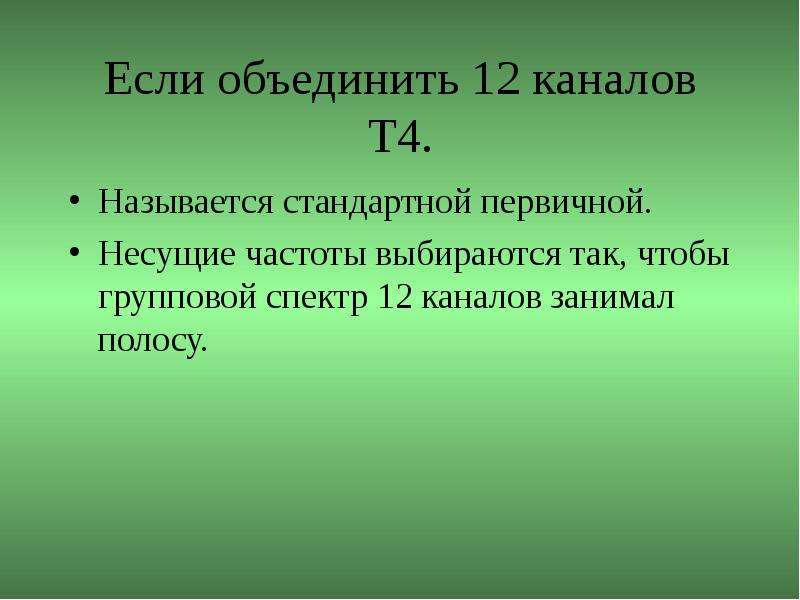

Если объединить 12 каналов T4. Называется стандартной первичной. Несущие частоты выбираются так, чтобы групповой спектр 12 каналов занимал полосу.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

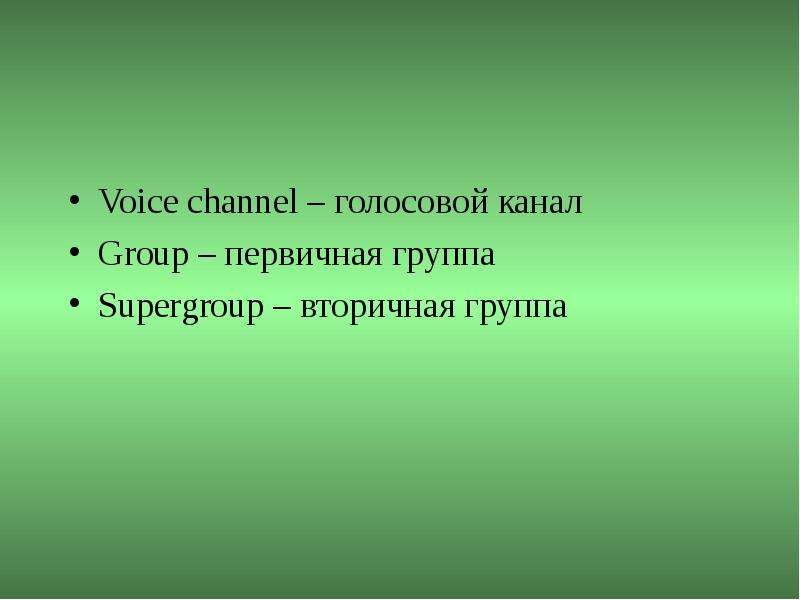

Voice channel – голосовой канал Group – первичная группа Supergroup – вторичная группа

Слайд 26

Описание слайда:

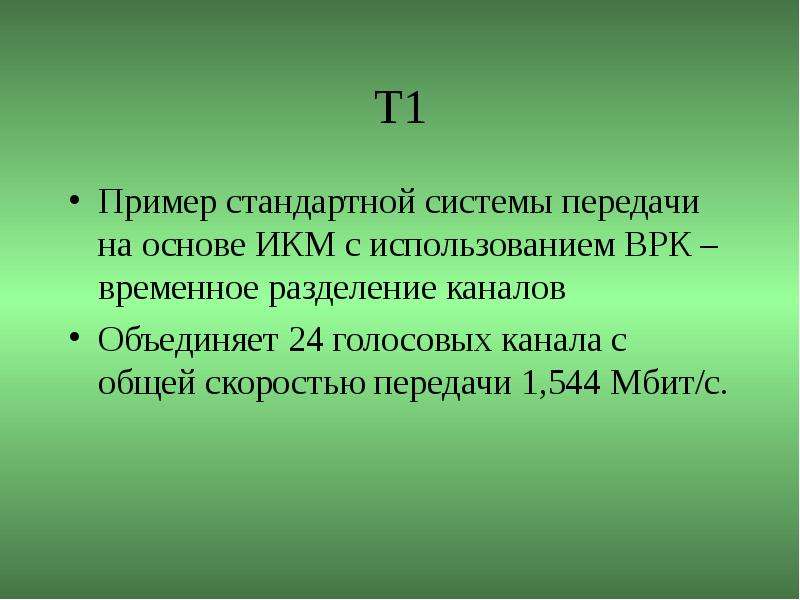

Т1 Пример стандартной системы передачи на основе ИКМ с использованием ВРК – временное разделение каналов Объединяет 24 голосовых канала с общей скоростью передачи 1,544 Мбит/с.

Слайд 27

Описание слайда:

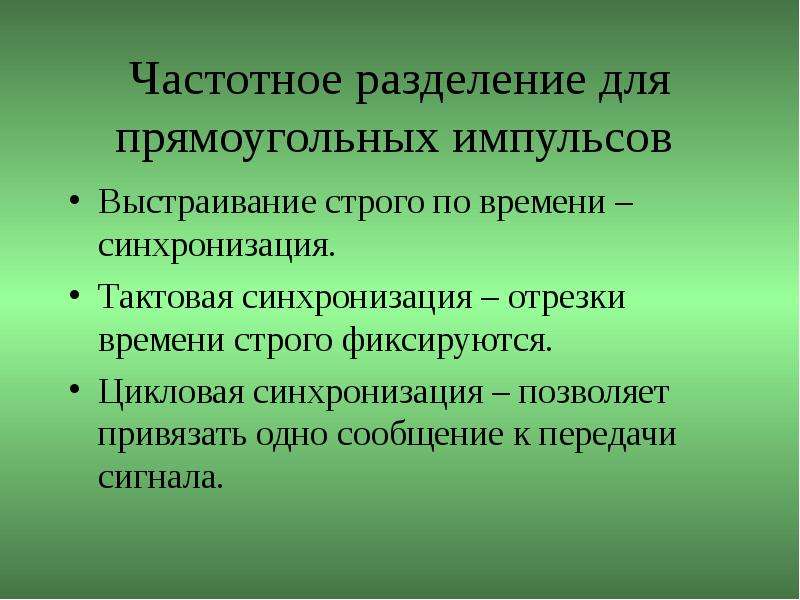

Частотное разделение для прямоугольных импульсов Выстраивание строго по времени – синхронизация. Тактовая синхронизация – отрезки времени строго фиксируются. Цикловая синхронизация – позволяет привязать одно сообщение к передачи сигнала.

Слайд 28

Описание слайда:

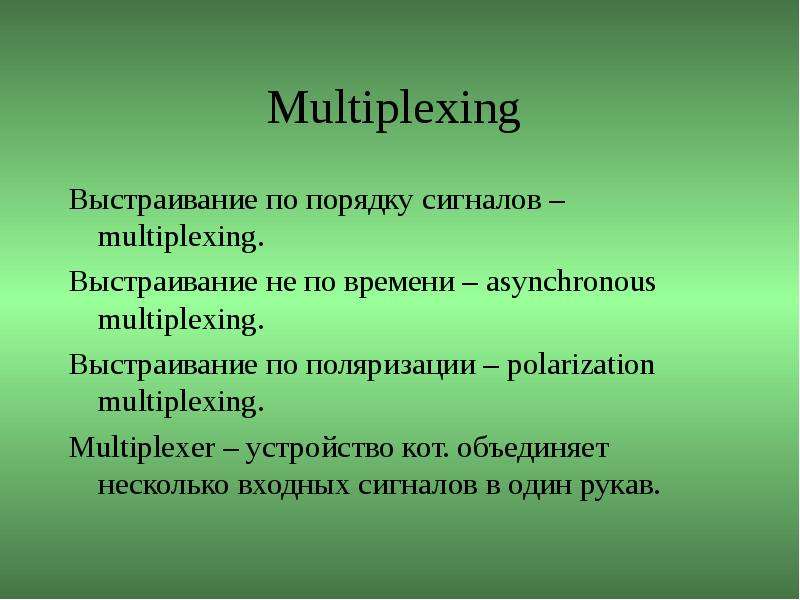

Multiplexing Выстраивание по порядку сигналов – multiplexing. Выстраивание не по времени – asynchronous multiplexing. Выстраивание по поляризации – polarization multiplexing. Multiplexer – устройство кот. объединяет несколько входных сигналов в один рукав.

Слайд 29

Описание слайда:

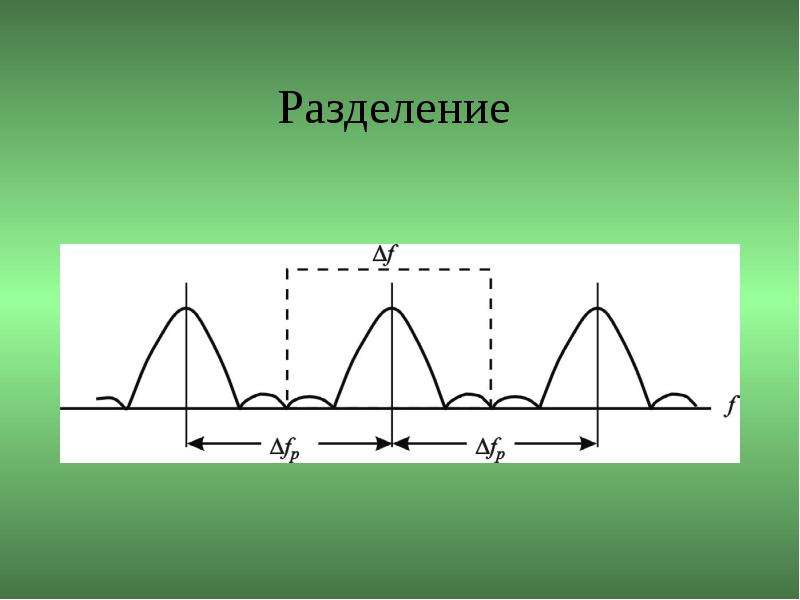

Разделение

Слайд 30

Описание слайда:

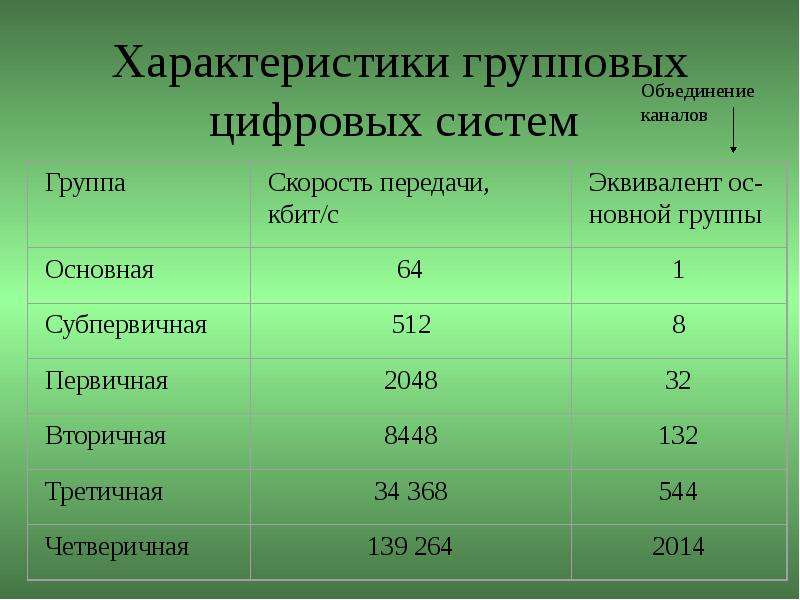

Характеристики групповых цифровых систем

Слайд 31

Описание слайда:

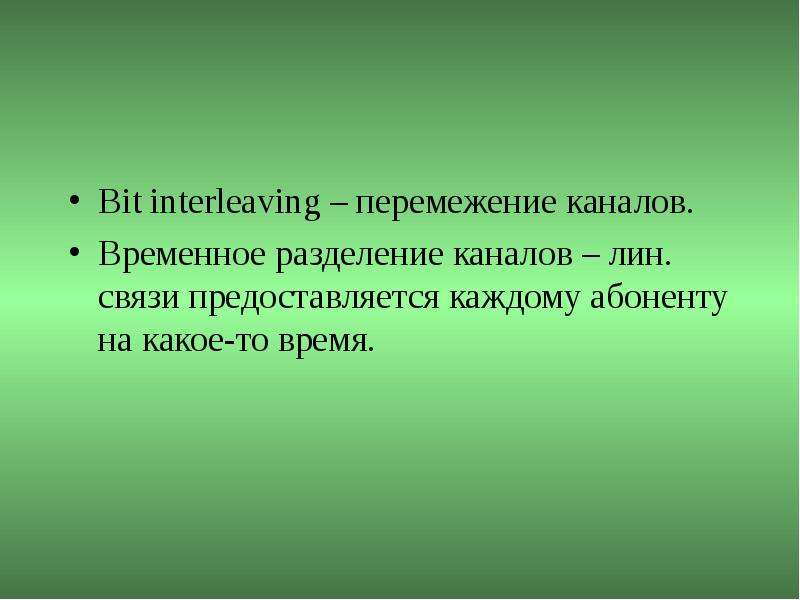

Bit interleaving – перемежение каналов. Временное разделение каналов – лин. связи предоставляется каждому абоненту на какое-то время.

Слайд 32

Описание слайда:

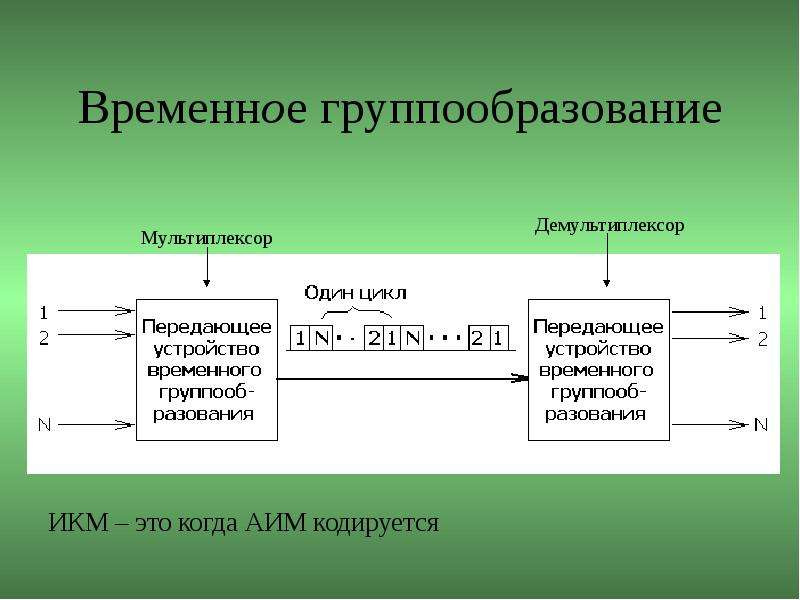

Временное группообразование

Слайд 33

Описание слайда:

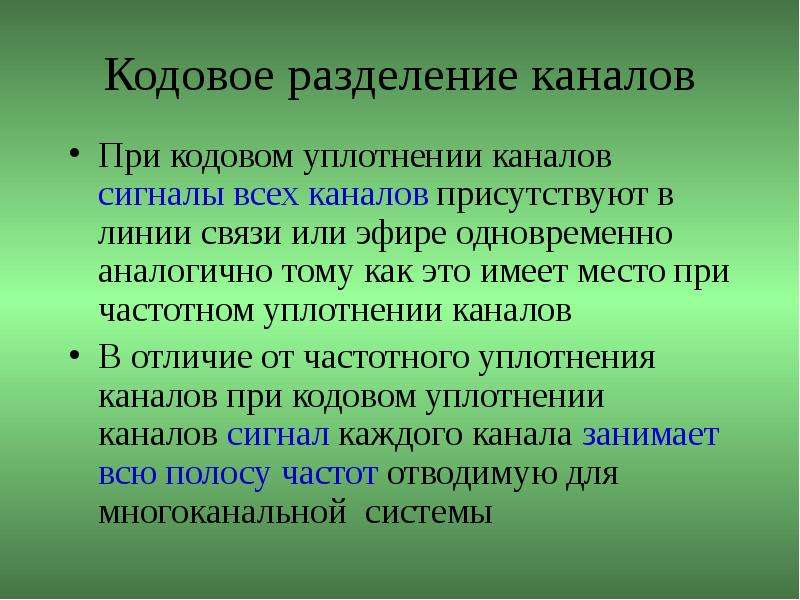

Кодовое разделение каналов При кодовом уплотнении каналов сигналы всех каналов присутствуют в линии связи или эфире одновременно аналогично тому как это имеет место при частотном уплотнении каналов В отличие от частотного уплотнения каналов при кодовом уплотнении каналов сигнал каждого канала занимает всю полосу частот отводимую для многоканальной системы
