Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Процесс моделирования

Слайд 7

Описание слайда:

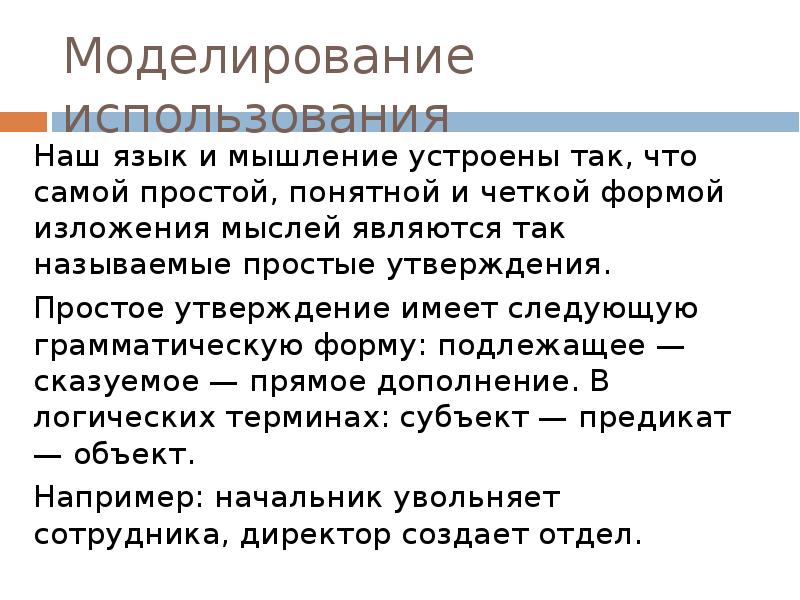

Моделирование использования Наш язык и мышление устроены так, что самой простой, понятной и четкой формой изложения мыслей являются так называемые простые утверждения. Простое утверждение имеет следующую грамматическую форму: подлежащее — сказуемое — прямое дополнение. В логических терминах: субъект — предикат — объект. Например: начальник увольняет сотрудника, директор создает отдел.

Слайд 8

Описание слайда:

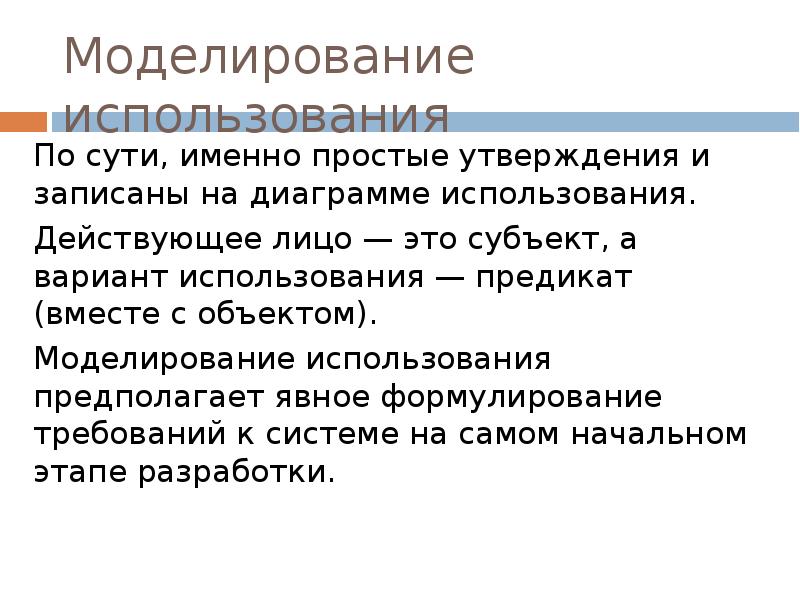

Моделирование использования По сути, именно простые утверждения и записаны на диаграмме использования. Действующее лицо — это субъект, а вариант использования — предикат (вместе с объектом). Моделирование использования предполагает явное формулирование требований к системе на самом начальном этапе разработки.

Слайд 9

Описание слайда:

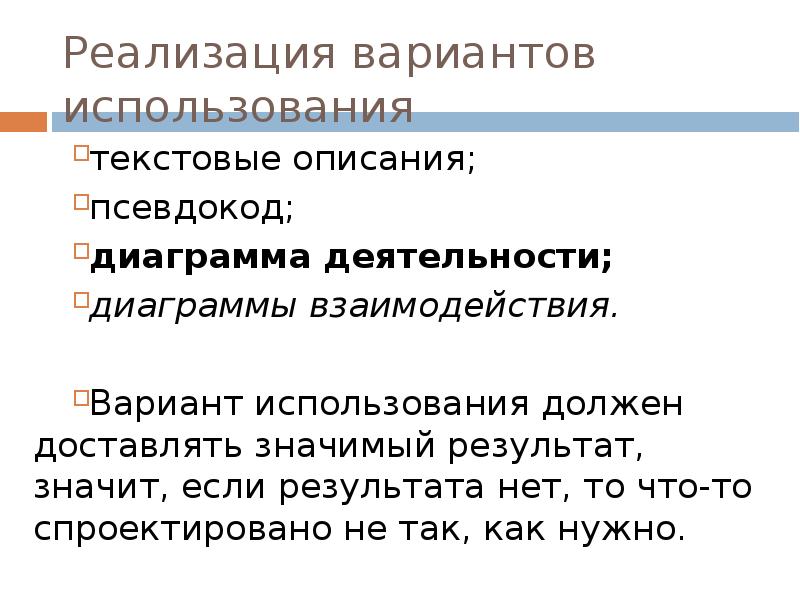

Реализация вариантов использования текстовые описания; псевдокод; диаграмма деятельности; диаграммы взаимодействия. Вариант использования должен доставлять значимый результат, значит, если результата нет, то что-то спроектировано не так, как нужно.

Слайд 10

Описание слайда:

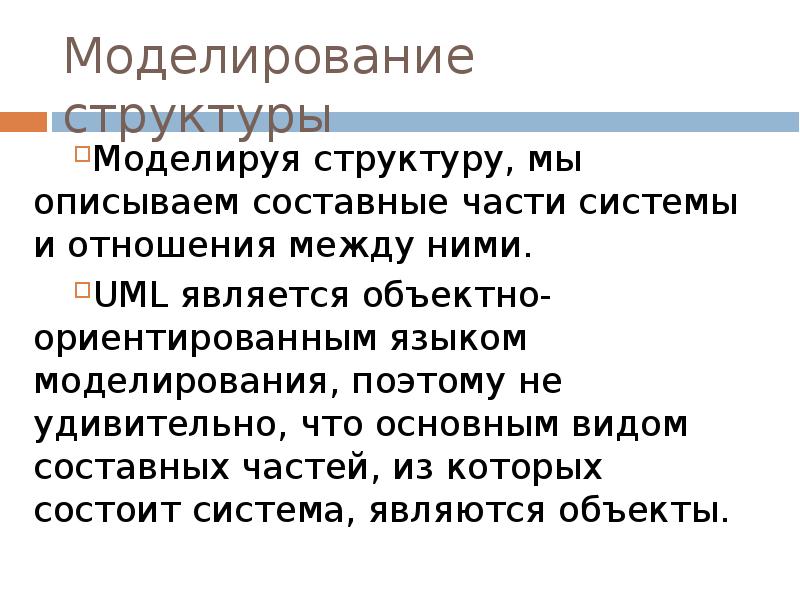

Моделирование структуры Моделируя структуру, мы описываем составные части системы и отношения между ними. UML является объектно-ориентированным языком моделирования, поэтому не удивительно, что основным видом составных частей, из которых состоит система, являются объекты.

Слайд 11

Описание слайда:

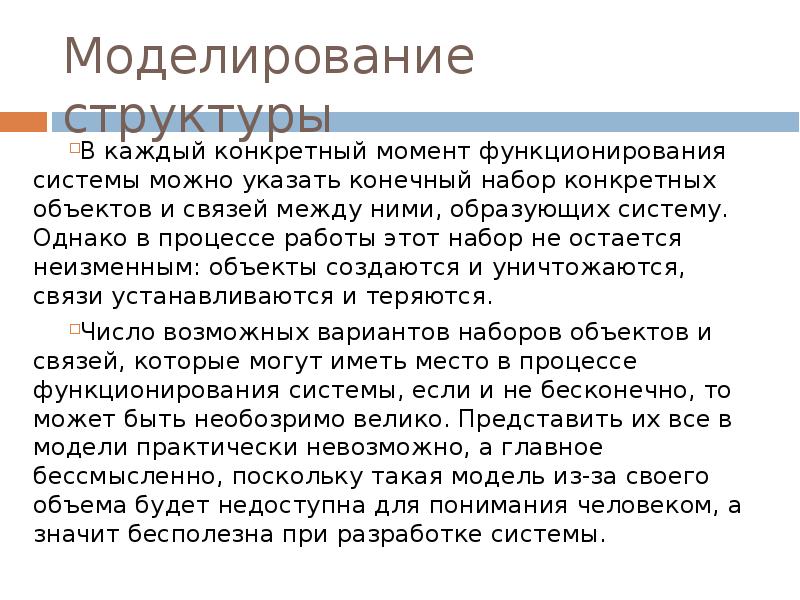

Моделирование структуры В каждый конкретный момент функционирования системы можно указать конечный набор конкретных объектов и связей между ними, образующих систему. Однако в процессе работы этот набор не остается неизменным: объекты создаются и уничтожаются, связи устанавливаются и теряются. Число возможных вариантов наборов объектов и связей, которые могут иметь место в процессе функционирования системы, если и не бесконечно, то может быть необозримо велико. Представить их все в модели практически невозможно, а главное бессмысленно, поскольку такая модель из-за своего объема будет недоступна для понимания человеком, а значит бесполезна при разработке системы.
