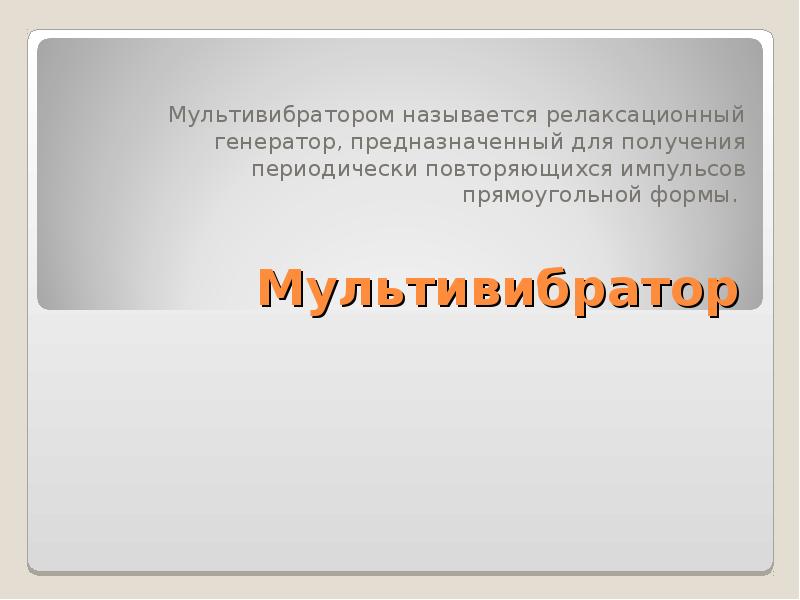

Слайд 1


Мультивибратор Мультивибратором называется релаксационный генератор, предназначенный для получения периодически повторяющихся импульсов прямоугольной...
Описание слайда:
Мультивибратор Мультивибратором называется релаксационный генератор, предназначенный для получения периодически повторяющихся импульсов прямоугольной формы.

Слайд 2


Рис.1 Схема симметричного мультивибратора на ОУ
Описание слайда:
Рис.1 Схема симметричного мультивибратора на ОУ

Слайд 3


Рис.2. Временные диаграммы, иллюстрирующие принцип работы симметричного мультивибратора
Описание слайда:
Рис.2. Временные диаграммы, иллюстрирующие принцип работы симметричного мультивибратора

Слайд 4


Рис.3. Смещение передаточной характеристики ОУ в составе мультивибратора при его «опрокидывании»
Описание слайда:
Рис.3. Смещение передаточной характеристики ОУ в составе мультивибратора при его «опрокидывании»

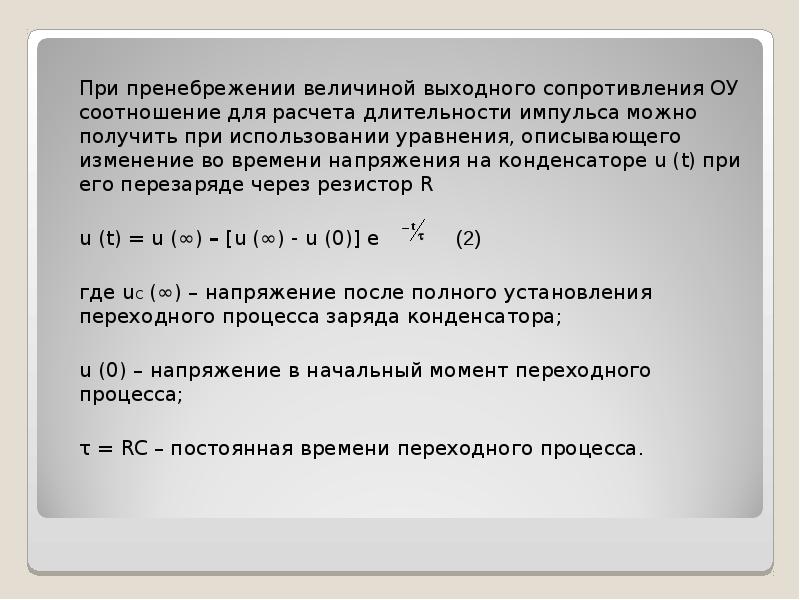

Слайд 5


При пренебрежении величиной выходного сопротивления ОУ соотношение для расчета длительности импульса можно получить при использовании уравнения,...
Описание слайда:
При пренебрежении величиной выходного сопротивления ОУ соотношение для расчета длительности импульса можно получить при использовании уравнения, описывающего изменение во времени напряжения на конденсаторе u (t) при его перезаряде через резистор R u (t) = u (∞) – [u (∞) - u (0)] e (2) где uс (∞) – напряжение после полного установления переходного процесса заряда конденсатора; u (0) – напряжение в начальный момент переходного процесса; τ = RC – постоянная времени переходного процесса.

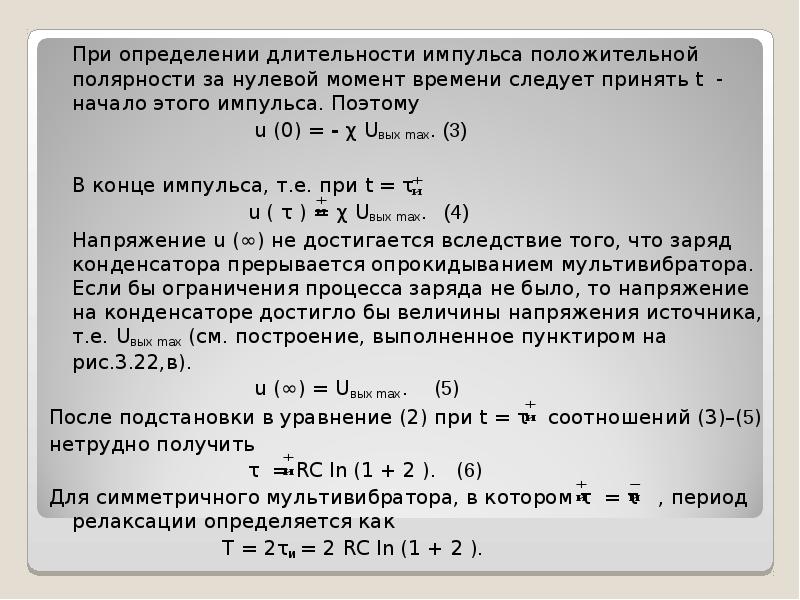

Слайд 6


Мультивибратор, слайд №6
Описание слайда:

Слайд 7


Рис.4. Схема несимметричного Рис.5. Импульсы напряжения мультивибратора на ОУ на выходе несимметричного мультивибратора
Описание слайда:
Рис.4. Схема несимметричного Рис.5. Импульсы напряжения мультивибратора на ОУ на выходе несимметричного мультивибратора
