Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему НГ_Лекция_6_Методы преобразования чертежа.ppt. Доклад-сообщение содержит 13 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

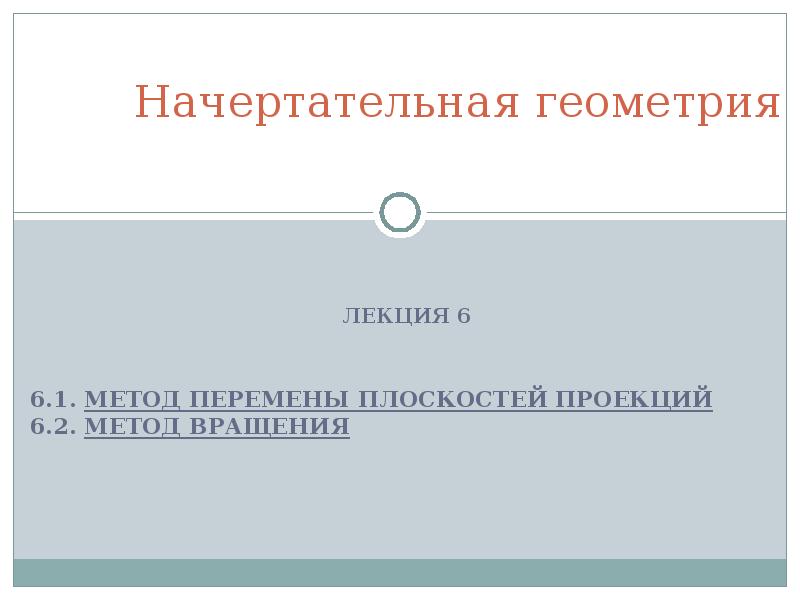

Слайд 1

Описание слайда:

ЛЕКЦИЯ 6 6.1. МЕТОД ПЕРЕМЕНЫ ПЛОСКОСТЕЙ ПРОЕКЦИЙ 6.2. МЕТОД ВРАЩЕНИЯ

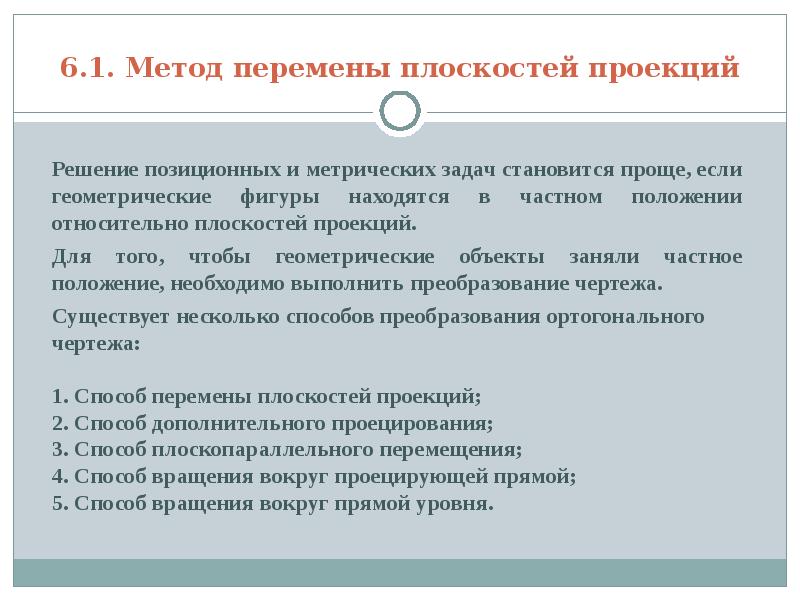

Слайд 2

Описание слайда:

6.1. Метод перемены плоскостей проекций

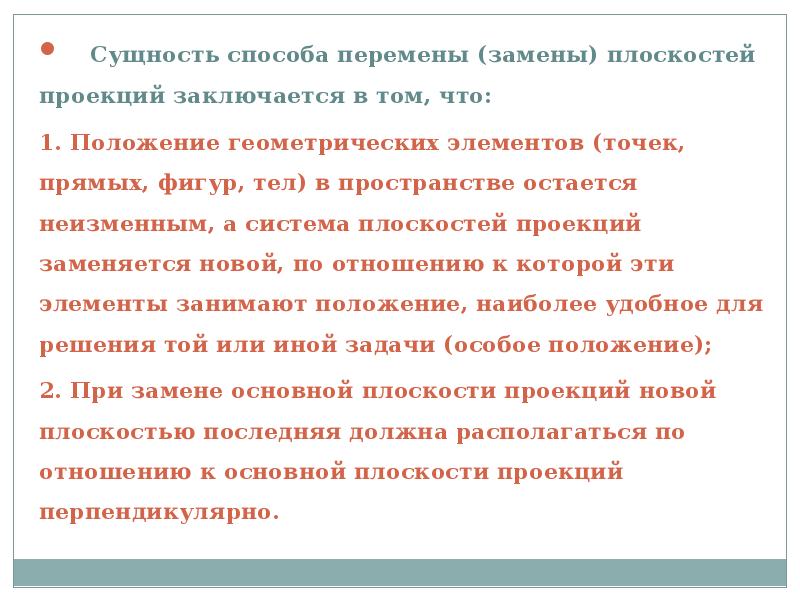

Слайд 3

Описание слайда:

Сущность способа перемены (замены) плоскостей проекций заключается в том, что: Сущность способа перемены (замены) плоскостей проекций заключается в том, что: 1. Положение геометрических элементов (точек, прямых, фигур, тел) в пространстве остается неизменным, а система плоскостей проекций заменяется новой, по отношению к которой эти элементы занимают положение, наиболее удобное для решения той или иной задачи (особое положение); 2. При замене основной плоскости проекций новой плоскостью последняя должна располагаться по отношению к основной плоскости проекций перпендикулярно.

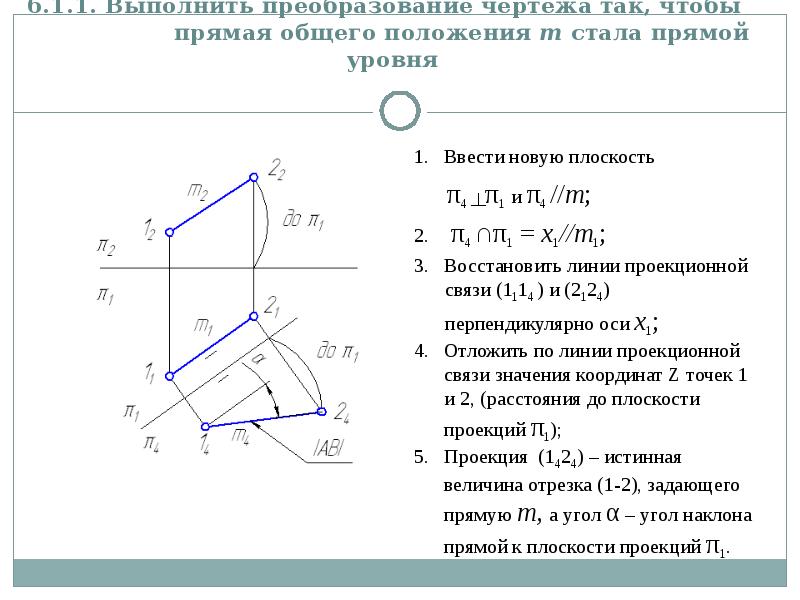

Слайд 4

Описание слайда:

6.1.1. Выполнить преобразование чертежа так, чтобы прямая общего положения m стала прямой уровня

Слайд 5

Описание слайда:

6.1.2. Выполнить преобразование чертежа так, чтобы прямая общего положения m стала проецирующей прямой

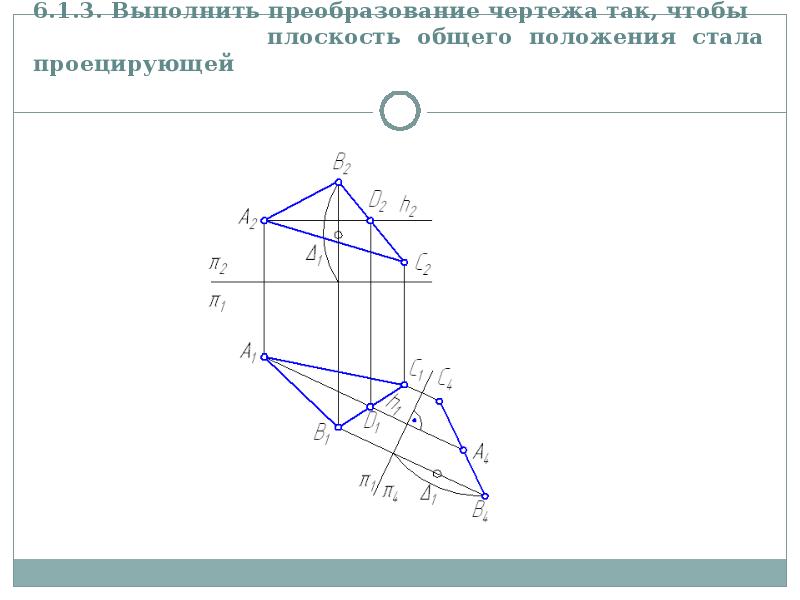

Слайд 6

Описание слайда:

6.1.3. Выполнить преобразование чертежа так, чтобы плоскость общего положения стала проецирующей

Слайд 7

Описание слайда:

6.1.4. Выполнить преобразование чертежа так, чтобы плоскость общего положения стала плоскостью уровня

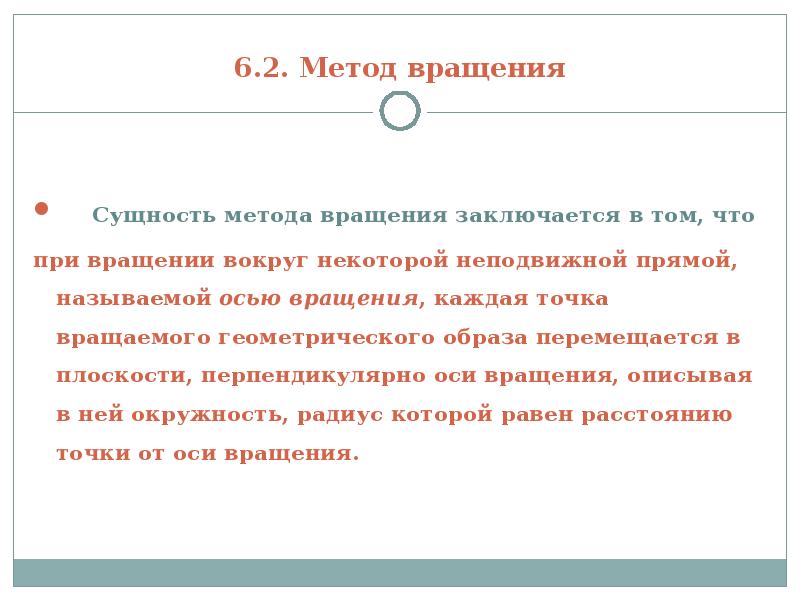

Слайд 8

Описание слайда:

6.2. Метод вращения Сущность метода вращения заключается в том, что при вращении вокруг некоторой неподвижной прямой, называемой осью вращения, каждая точка вращаемого геометрического образа перемещается в плоскости, перпендикулярно оси вращения, описывая в ней окружность, радиус которой равен расстоянию точки от оси вращения.
