Слайд 1

Описание слайда:

НИТРИДЫ Учиться и, когда придет время, прикладывать усвоенное к делу – разве это не прекрасно! Конфуций

Слайд 2

Описание слайда:

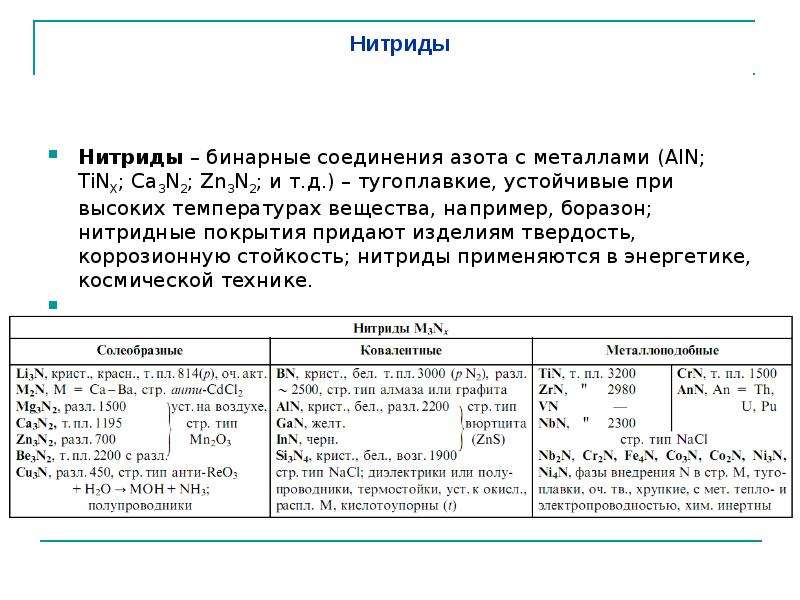

Нитриды Нитриды – бинарные соединения азота с металлами (AlN; TiNX; Ca3N2; Zn3N2; и т.д.) – тугоплавкие, устойчивые при высоких температурах вещества, например, боразон; нитридные покрытия придают изделиям твердость, коррозионную стойкость; нитриды применяются в энергетике, космической технике.

Слайд 3

Описание слайда:

Нитриды Ионные нитриды. Связь в этих соединениях предполагает переход электронов от металла к азоту с образованием иона N3−. К таким нитридам относятся Li3N, Mg3N2, Zn3N2 и Cu3N2. Кроме лития, другие щелочные металлы IA подгруппы нитридов не образуют. Ионные нитриды имеют высокие температуры плавления, реагируют с водой, образуя NH3 и гидроксиды металлов.

Слайд 4

Описание слайда:

Нитриды Ковалентные нитриды. Когда электроны азота участвуют в образовании связи совместно с электронами другого элемента без перехода их от азота к другому атому, образуются нитриды с ковалентной связью. К ковалентным нитридам относятся, например, Si3N4, P3N5 и BN – высокостабильные белые вещества, причем BN имеет две аллотропные модификации: гексагональную и алмазоподобную. Последняя образуется при высоких давлениях и температурах и имеет твердость, близкую к твердости алмаза. Нитриды с промежуточным типом связи. Переходные элементы в реакции с NH3 при высокой температуре образуют необычный класс соединений, в которых атомы азота распределены между регулярно расположенными атомами металла. В этих соединениях нет четкого смещения электронов. Примеры таких нитридов – Fe4N, W2N, Mo2N, Mn3N2. Эти соединения, как правило, совершенно инертны и обладают хорошей электрической проводимостью.

Слайд 5

Описание слайда:

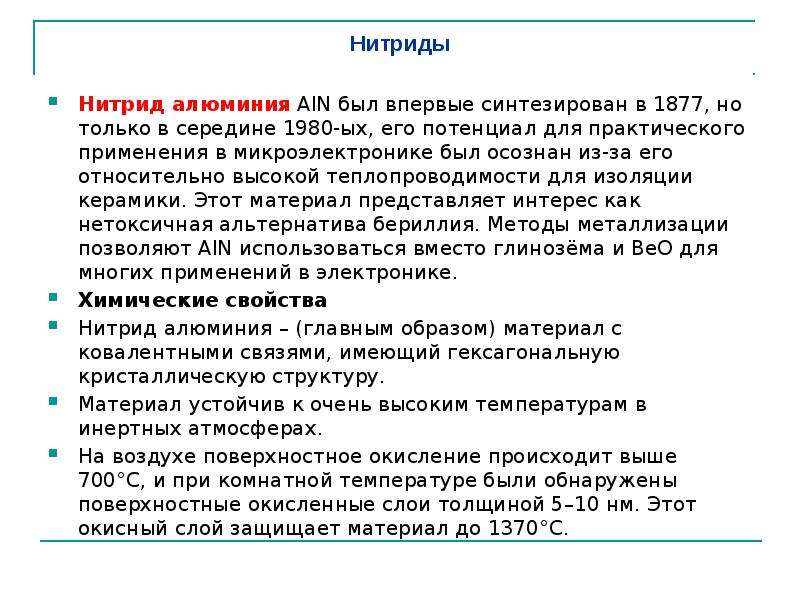

Нитриды Нитрид алюминия AlN был впервые синтезирован в 1877, но только в середине 1980-ых, его потенциал для практического применения в микроэлектронике был осознан из-за его относительно высокой теплопроводимости для изоляции керамики. Этот материал представляет интерес как нетоксичная альтернатива бериллия. Методы металлизации позволяют AlN использоваться вместо глинозёма и BeO для многих применений в электронике. Химические свойства Нитрид алюминия – (главным образом) материал с ковалентными связями, имеющий гексагональную кристаллическую структуру. Материал устойчив к очень высоким температурам в инертных атмосферах. На воздухе поверхностное окисление происходит выше 700°C, и при комнатной температуре были обнаружены поверхностные окисленные слои толщиной 5–10 нм. Этот окисный слой защищает материал до 1370°C.

Слайд 6

Описание слайда:

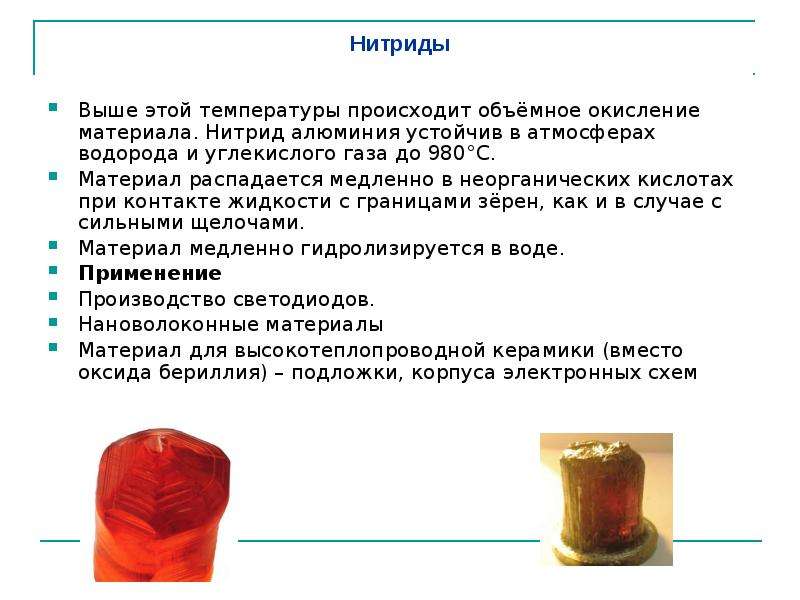

Нитриды Выше этой температуры происходит объёмное окисление материала. Нитрид алюминия устойчив в атмосферах водорода и углекислого газа до 980°C. Материал распадается медленно в неорганических кислотах при контакте жидкости с границами зёрен, как и в случае с сильными щелочами. Материал медленно гидролизируется в воде. Применение Производство светодиодов. Нановолоконные материалы Материал для высокотеплопроводной керамики (вместо оксида бериллия) – подложки, корпуса электронных схем

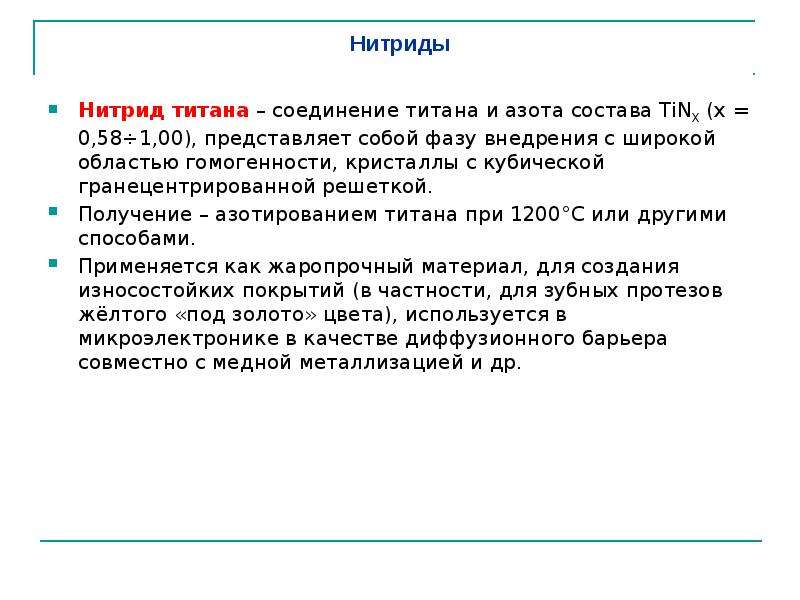

Слайд 7

Описание слайда:

Нитриды Нитрид титана – соединение титана и азота состава TiNX (x = 0,58÷1,00), представляет собой фазу внедрения с широкой областью гомогенности, кристаллы с кубической гранецентрированной решеткой. Получение – азотированием титана при 1200°C или другими способами. Применяется как жаропрочный материал, для создания износостойких покрытий (в частности, для зубных протезов жёлтого «под золото» цвета), используется в микроэлектронике в качестве диффузионного барьера совместно с медной металлизацией и др.

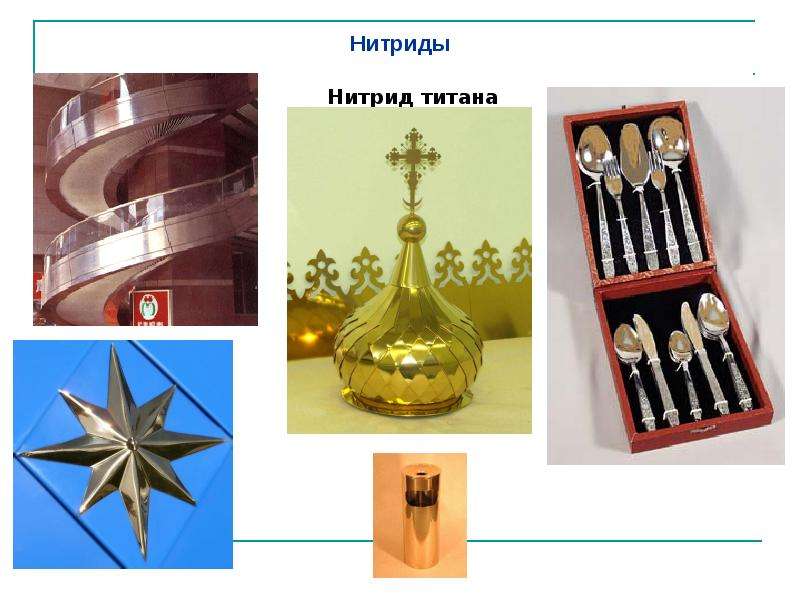

Слайд 8

Описание слайда:

Нитриды

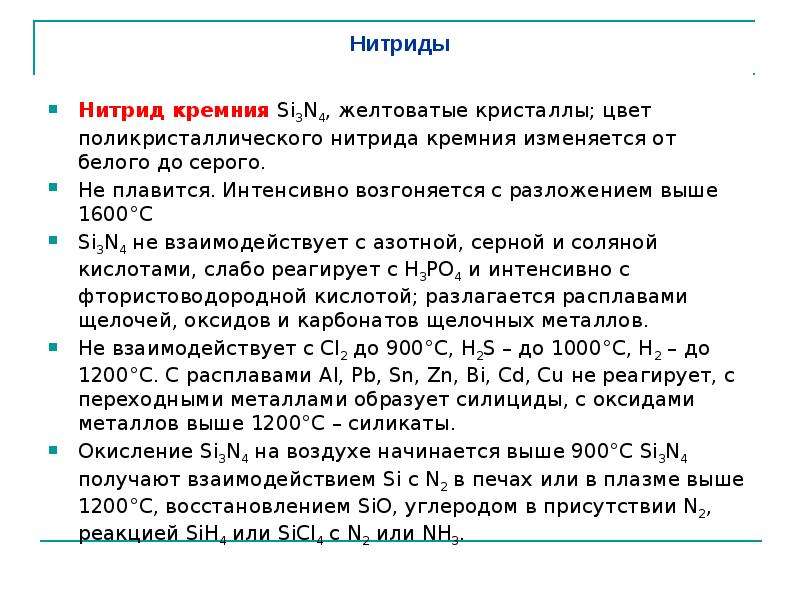

Слайд 9

Описание слайда:

Нитриды Нитрид кремния Si3N4, желтоватые кристаллы; цвет поликристаллического нитрида кремния изменяется от белого до серого. Не плавится. Интенсивно возгоняется с разложением выше 1600°С Si3N4 не взаимодействует с азотной, серной и соляной кислотами, слабо реагирует с Н3РО4 и интенсивно с фтористоводородной кислотой; разлагается расплавами щелочей, оксидов и карбонатов щелочных металлов. Не взаимодействует с Сl2 до 900°С, Н2S – до 1000°С, Н2 – до 1200°С. С расплавами Al, Pb, Sn, Zn, Bi, Cd, Cu не реагирует, с переходными металлами образует силициды, с оксидами металлов выше 1200°С – силикаты. Окисление Si3N4 на воздухе начинается выше 900°С Si3N4 получают взаимодействием Si с N2 в печах или в плазме выше 1200°С, восстановлением SiO, углеродом в присутствии N2, реакцией SiH4 или SiСl4 с N2 или NH3.

Слайд 10

Описание слайда:

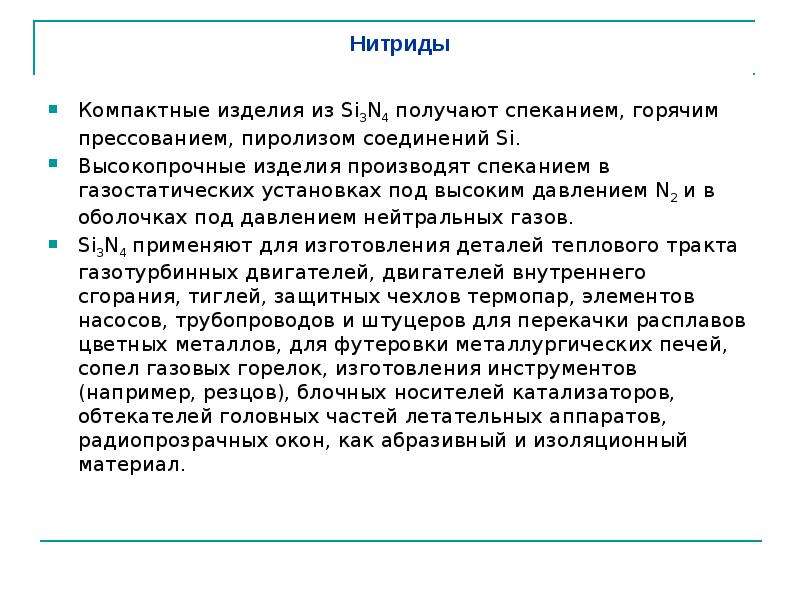

Нитриды Компактные изделия из Si3N4 получают спеканием, горячим прессованием, пиролизом соединений Si. Высокопрочные изделия производят спеканием в газостатических установках под высоким давлением N2 и в оболочках под давлением нейтральных газов. Si3N4 применяют для изготовления деталей теплового тракта газотурбинных двигателей, двигателей внутреннего сгорания, тиглей, защитных чехлов термопар, элементов насосов, трубопроводов и штуцеров для перекачки расплавов цветных металлов, для футеровки металлургических печей, сопел газовых горелок, изготовления инструментов (например, резцов), блочных носителей катализаторов, обтекателей головных частей летательных аппаратов, радиопрозрачных окон, как абразивный и изоляционный материал.

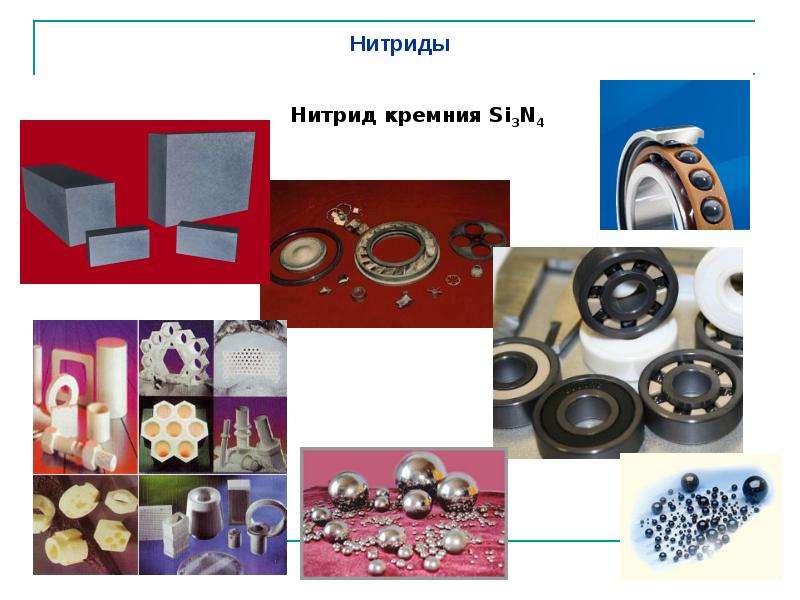

Слайд 11

Описание слайда:

Нитриды

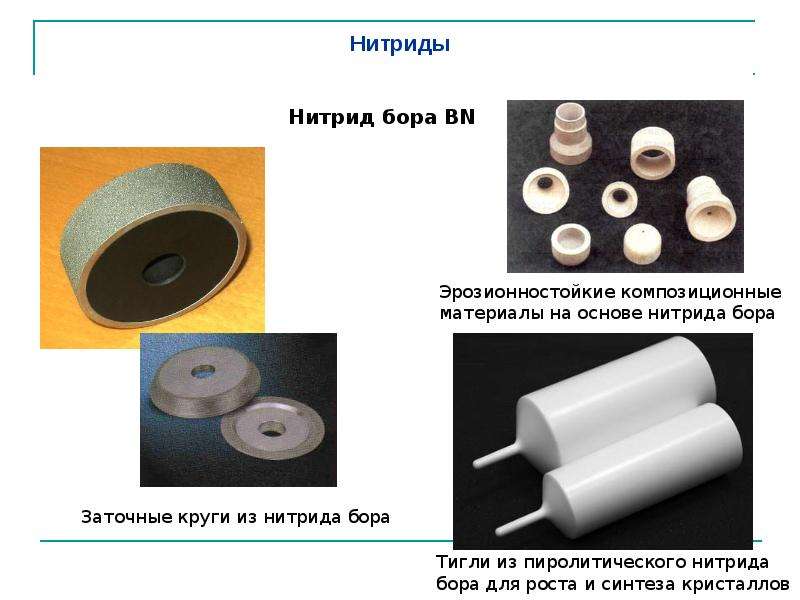

Слайд 12

Описание слайда:

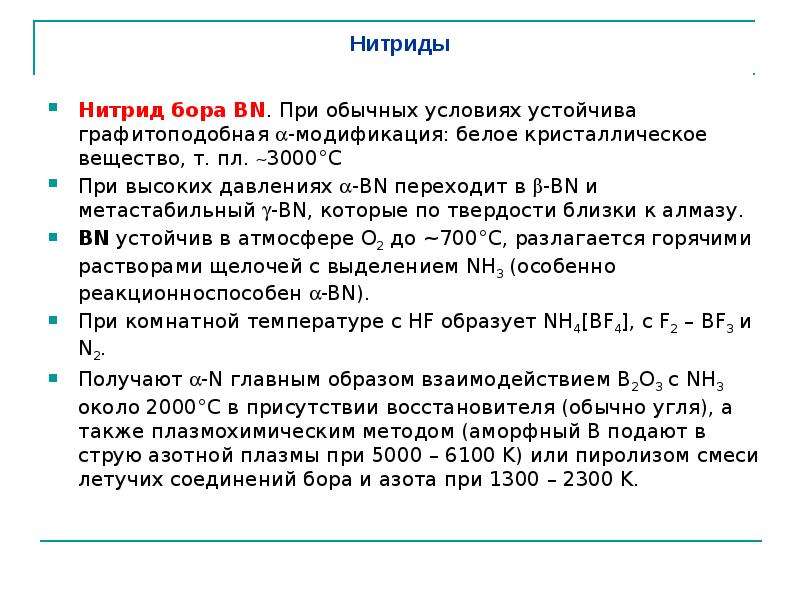

Нитриды Нитрид бора BN. При обычных условиях устойчива графитоподобная -модификация: белое кристаллическое вещество, т. пл. 3000°С При высоких давлениях -BN переходит в -BN и метастабильный -BN, которые по твердости близки к алмазу. BN устойчив в атмосфере О2 до ~700°С, разлагается горячими растворами щелочей с выделением NH3 (особенно реакционноспособен -BN). При комнатной температуре с HF образует NH4[BF4], с F2 – BF3 и N2. Получают -N главным образом взаимодействием В2О3 с NH3 около 2000°С в присутствии восстановителя (обычно угля), а также плазмохимическим методом (аморфный В подают в струю азотной плазмы при 5000 – 6100 K) или пиролизом смеси летучих соединений бора и азота при 1300 – 2300 K.

Слайд 13

Описание слайда:

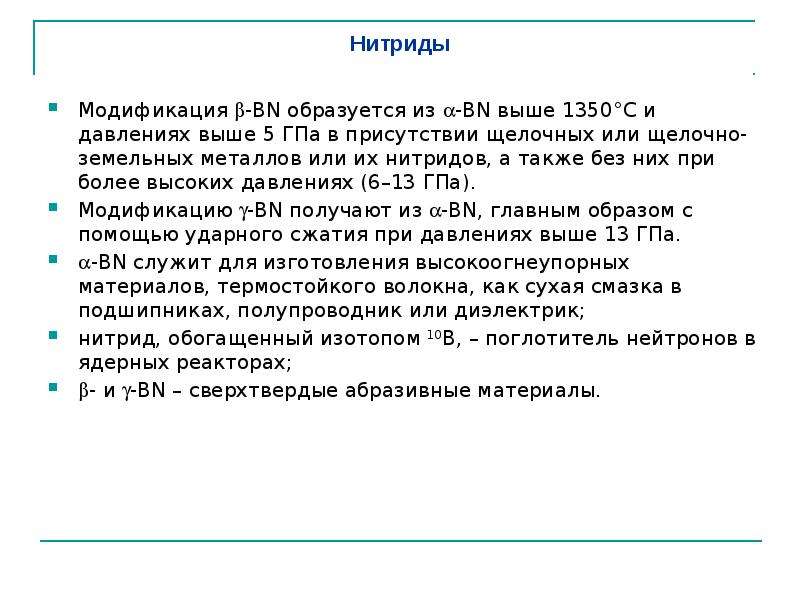

Нитриды Модификация -BN образуется из -BN выше 1350°С и давлениях выше 5 ГПа в присутствии щелочных или щелочно-земельных металлов или их нитридов, а также без них при более высоких давлениях (6–13 ГПа). Модификацию -BN получают из -BN, главным образом с помощью ударного сжатия при давлениях выше 13 ГПа. -BN служит для изготовления высокоогнеупорных материалов, термостойкого волокна, как сухая смазка в подшипниках, полупроводник или диэлектрик; нитрид, обогащенный изотопом 10В, – поглотитель нейтронов в ядерных реакторах; - и -BN – сверхтвердые абразивные материалы.

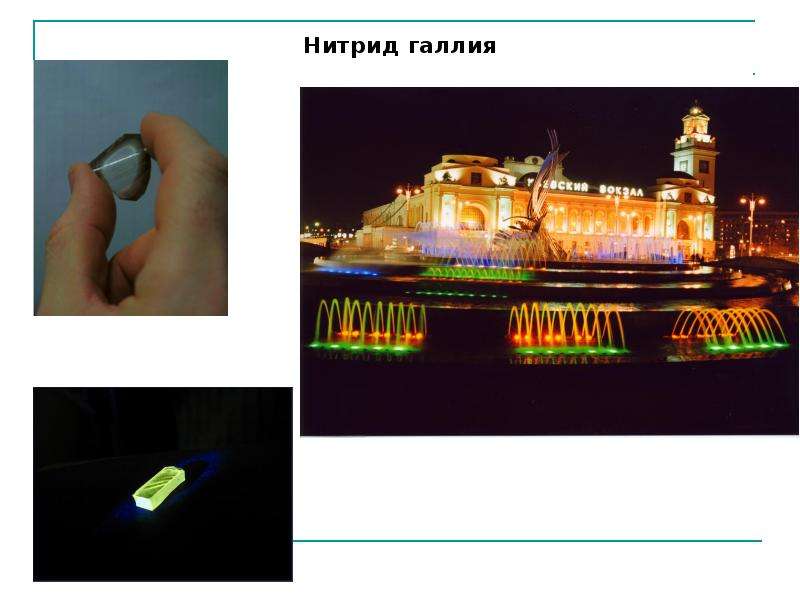

Слайд 14

Описание слайда:

Нитриды

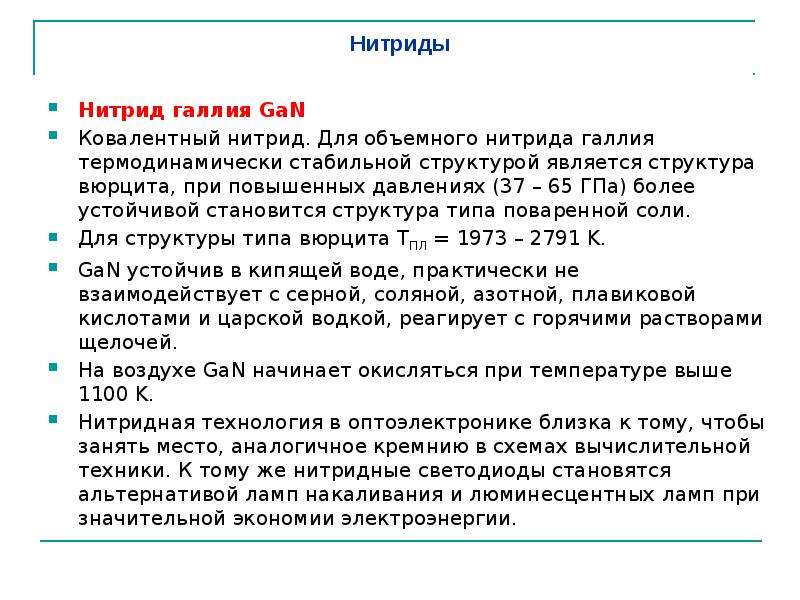

Слайд 15

Описание слайда:

Нитриды Нитрид галлия GaN Ковалентный нитрид. Для объемного нитрида галлия термодинамически стабильной структурой является структура вюрцита, при повышенных давлениях (37 – 65 ГПа) более устойчивой становится структура типа поваренной соли. Для структуры типа вюрцита ТПЛ = 1973 – 2791 K. GaN устойчив в кипящей воде, практически не взаимодействует с серной, соляной, азотной, плавиковой кислотами и царской водкой, реагирует с горячими растворами щелочей. На воздухе GaN начинает окисляться при температуре выше 1100 K. Нитридная технология в оптоэлектронике близка к тому, чтобы занять место, аналогичное кремнию в схемах вычислительной техники. К тому же нитридные светодиоды становятся альтернативой ламп накаливания и люминесцентных ламп при значительной экономии электроэнергии.

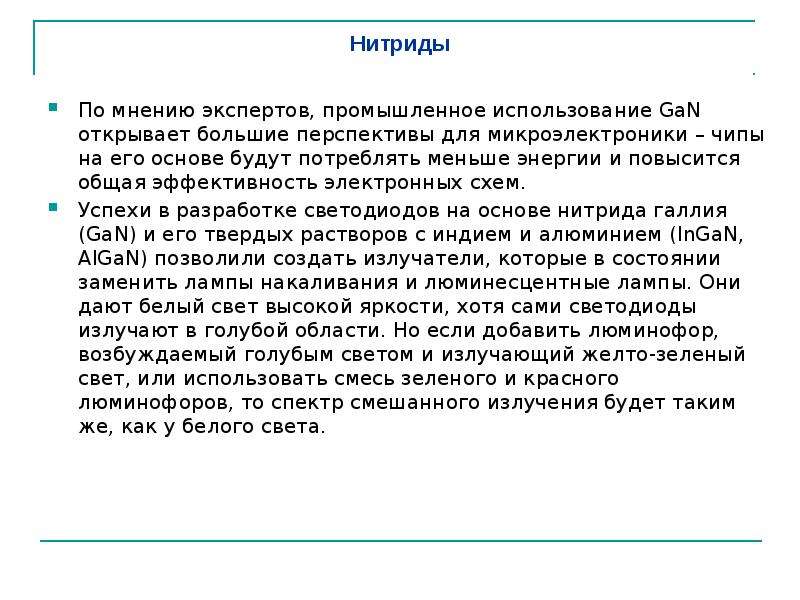

Слайд 16

Описание слайда:

Нитриды По мнению экспертов, промышленное использование GaN открывает большие перспективы для микроэлектроники – чипы на его основе будут потреблять меньше энергии и повысится общая эффективность электронных схем. Успехи в разработке светодиодов на основе нитрида галлия (GaN) и его твердых растворов с индием и алюминием (InGaN, AlGaN) позволили создать излучатели, которые в состоянии заменить лампы накаливания и люминесцентные лампы. Они дают белый свет высокой яркости, хотя сами светодиоды излучают в голубой области. Но если добавить люминофор, возбуждаемый голубым светом и излучающий желто-зеленый свет, или использовать смесь зеленого и красного люминофоров, то спектр смешанного излучения будет таким же, как у белого света.
