Обращение с газообразными радиоактивными отходами и системы вентиляции

ГРО При работе АЭС радиоактивные газы и аэрозоли возникают как результат технологического процесса производства электроэнергии и должны удаляться из помещений и оборудования непрерывно или периодически. По источникам образования радиоактивные газоаэрозольные выбросы можно разделить на две группы: технологические сдувки и вентиляция производственных помещений, в которых расположено оборудование с радиоактивными средами. Технологические сдувки – большая радиоактивность, но относительно малый расход сдуваемого воздуха или газа. Вентиляция – малая активность воздуха, но очень большой его расход. Различные объемы и уровни загрязненности групп ГРО требуют разного подхода к их очистке. В настоящее время для проектируемых АЭС допустимый уровень радиационного воздействия на население от газоаэрозольных выбросов уменьшен в 4 раза ( с 200 до 50 мкзВ/год)

ГРО Технологический процесс на АЭС требует постоянного удаления из контура теплоносителя и технологического оборудования газов (не только радиоактивных). Эти газы и образуют технологические сдувки. На АЭС с ВВЭР расход этих газов достигает 70 куб.м/час. Активность этих газов велика, поэтому перед выбросом в атмосферу они должны подвергаться очистке. Аэрозоли образуются в результате неорганизованных протечек в помещения станции, в которых расположено оборудование радиоактивных контуров. Наибольший вклад в дозу облучения населения вносят инертные радиоактивные газы (ИРГ) – аргон, криптон, ксенон и радионуклиды 131йода, 60кобальта, 134цезия, 137цезия. Среди нуклидов, попадающих в помещения, из-за биологической значимости выделяют йод, который может находиться в различных физико-химических и агрегатных состояниях.

Контролируемый уровень выбросов в атмосферу за сутки ГБк (Ku)

Способы снижения активности ГРО Основные классы ГРО: - инертные радиоактивные газы (ИРГ) - радионуклиды йода - аэрозоли. Снижение активности: ИРГ – выдержка некоторое время для распада короткоживущих нуклидов Йод - улавливание радионуклидов активированным углем, а также выведение его путем химических реакций с фильтрующими материалами Аэрозоли – очистка на аэрозольных (тонковолокнистых) фильтрах

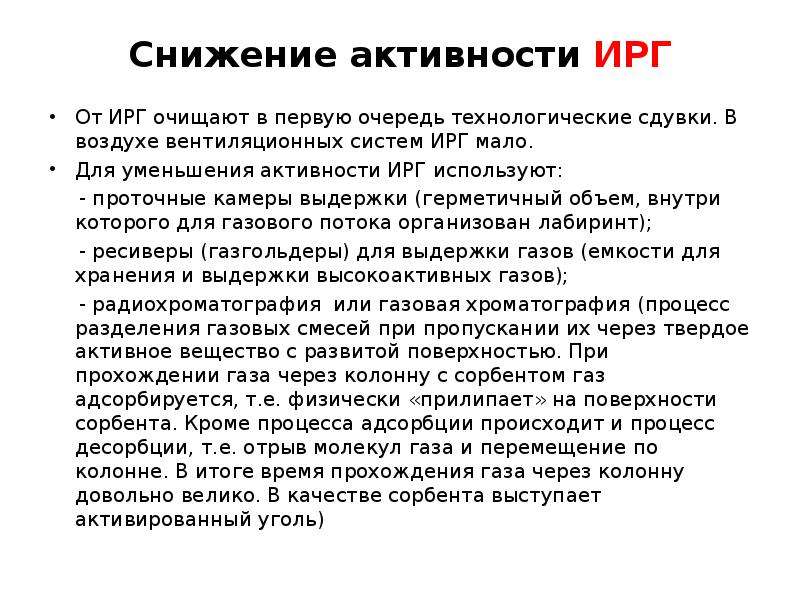

Снижение активности ИРГ От ИРГ очищают в первую очередь технологические сдувки. В воздухе вентиляционных систем ИРГ мало. Для уменьшения активности ИРГ используют: - проточные камеры выдержки (герметичный объем, внутри которого для газового потока организован лабиринт); - ресиверы (газгольдеры) для выдержки газов (емкости для хранения и выдержки высокоактивных газов); - радиохроматография или газовая хроматография (процесс разделения газовых смесей при пропускании их через твердое активное вещество с развитой поверхностью. При прохождении газа через колонну с сорбентом газ адсорбируется, т.е. физически «прилипает» на поверхности сорбента. Кроме процесса адсорбции происходит и процесс десорбции, т.е. отрыв молекул газа и перемещение по колонне. В итоге время прохождения газа через колонну довольно велико. В качестве сорбента выступает активированный уголь)

Очистка от йода От йода очищается как газ технологических сдувок, так и вентиляционный воздух. Для очистки от йода в аэрозольной форме используются аэрозольные фильтры, молекулярный йод удаляется на угольных фильтрах, йод в составе органических соединений – на угольных фильтрах со специальной обработкой веществами, которые могут вступать в химическое взаимодействие с йодом, например, AgNO3. Для АЭС характерны аэрозольная и молекулярная формы йода

Очистка от аэрозолей Очистке от аэрозолей подвергается прежде всего вентиляционный воздух технологических помещений, но при необходимости и технологические сдувки. Для аэрозольных фильтров используются тонковолокнистые ткани из волокон перхлорвинила (ФПП) и ацетилцеллюлозы (ФПА). Очистка воздуха аэрозольными фильтрами происходит в результате осаждения аэрозолей на волокнах, электростатического осаждения и прилипания частиц в поверхностном слое фильтра. Степень очистки достигает 99,99%

Спецгазоочистка блоков ВВЭР-1000 Предназначена для очистки от радиоактивных загрязнений технологических сдувок, поступающих из: - охладителей организованных протечек - бака организованных протечек - баков боросодержащей воды - системы дожигания водорода - гидроемкостей САОЗ - теплообменников бассейна выдержки. Система состоит из трех каналов – два рабочих, один резервный. Система функционирует во всех режимах нормальной эксплуатации, включая переходные режимы.

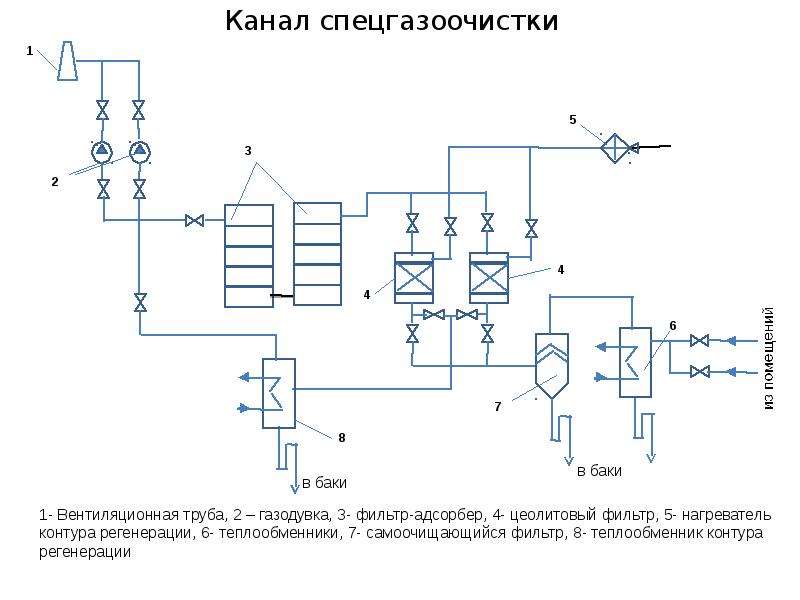

Канал спецгазоочистки

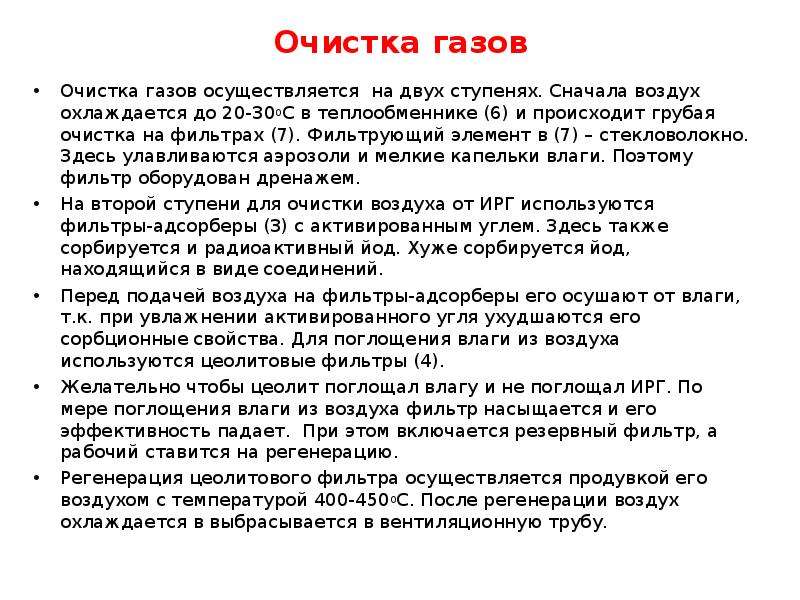

Очистка газов Очистка газов осуществляется на двух ступенях. Сначала воздух охлаждается до 20-300С в теплообменнике (6) и происходит грубая очистка на фильтрах (7). Фильтрующий элемент в (7) – стекловолокно. Здесь улавливаются аэрозоли и мелкие капельки влаги. Поэтому фильтр оборудован дренажем. На второй ступени для очистки воздуха от ИРГ используются фильтры-адсорберы (3) с активированным углем. Здесь также сорбируется и радиоактивный йод. Хуже сорбируется йод, находящийся в виде соединений. Перед подачей воздуха на фильтры-адсорберы его осушают от влаги, т.к. при увлажнении активированного угля ухудшаются его сорбционные свойства. Для поглощения влаги из воздуха используются цеолитовые фильтры (4). Желательно чтобы цеолит поглощал влагу и не поглощал ИРГ. По мере поглощения влаги из воздуха фильтр насыщается и его эффективность падает. При этом включается резервный фильтр, а рабочий ставится на регенерацию. Регенерация цеолитового фильтра осуществляется продувкой его воздухом с температурой 400-4500С. После регенерации воздух охлаждается в выбрасывается в вентиляционную трубу.

Системы вентиляции Системы вентиляции можно разделить на общеобменную и специальную технологическую. Задача общеобменной вентиляции – создание нормальных санитарно-гигиенических условий работы персонала. Задачи специальной технологической вентиляции – удаление радиоактивных газов и аэрозолей из рабочих помещений АЭС и обеспечение радиационной безопасности, - исключение недопустимых выбросов ГРО в атмосферу.

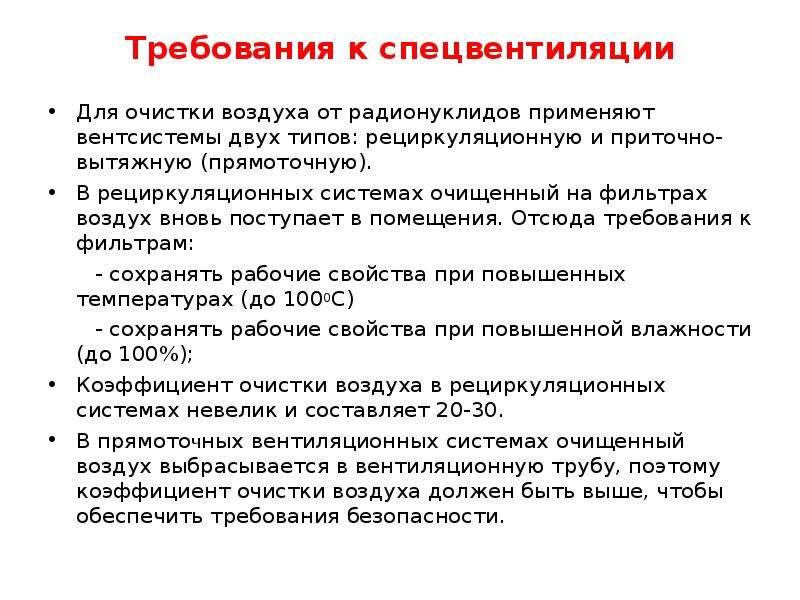

Требования к cпецвентиляции Для очистки воздуха от радионуклидов применяют вентсистемы двух типов: рециркуляционную и приточно-вытяжную (прямоточную). В рециркуляционных системах очищенный на фильтрах воздух вновь поступает в помещения. Отсюда требования к фильтрам: - сохранять рабочие свойства при повышенных температурах (до 1000С) - сохранять рабочие свойства при повышенной влажности (до 100%); Коэффициент очистки воздуха в рециркуляционных системах невелик и составляет 20-30. В прямоточных вентиляционных системах очищенный воздух выбрасывается в вентиляционную трубу, поэтому коэффициент очистки воздуха должен быть выше, чтобы обеспечить требования безопасности.

Основные правила проектирования спецвентиляции Спецвентиляция проектируется так, чтобы обеспечить разрежение в обслуживаемых помещениях; К одной и той же вентсистеме допустимо параллельное подключение разных помещений при равном уровне их радиоактивности; Чтобы уменьшить производительность вентиляционных установок, помещения с разными уровнями активности могут подключаться последовательно. При этом направление движения воздуха должно быть организовано так, чтобы воздух сначала поступал в более «чистые» помещения, а из них поступал в более «грязные», потом отсасывался вентиляционными агрегатами; Поступление приточного воздуха в помещение и удаление загрязненного воздуха в вытяжную систему должно быть организовано так, чтобы надежно вентилировалось всё помещение. Особенно важно это требование для помещений, где скапливается водород;

Основные правила проектирования спецвентиляции (продолжение) 5. Производительность вентиляционных установок должна обеспечить не менее, чем однократный обмен воздуха в час в вентилируемых помещениях, а в открытых дверных проемах помещений при ремонте скорость воздуха должна быть не менее 1 м/с: Вентиляционные агрегаты спецвентиляции имеют 100% резервирование с автоматическим включением резерва. Запрещается заводить в спецвентиляцию сдувки технологического оборудования. Они после очистки отдельными трубопроводами подаются непосредственно в вентиляционную трубу.

Особенности вентиляции гермообъемов Пример с вентиляцией ГО реакторной установки ВВЭР-1000 Вентиляция должна обеспечивать: - нормальные санитарно-гигиенические условия работы персонала, включая непревышение допустимых концентраций радионуклидов; - создание разрежения в герметичных необслуживаемых помещениях для предотвращения перетока загрязненного воздуха в более «чистые» помещения; - поддержание допустимой температуры во всех технологических помещениях не выше 400С в периодически обслуживаемых помещениях и не выше 600С в необслуживаемых помещениях. При работе энергоблока имеют место тепловые потери в ГО. По оценкам эти тепловые потери могут доходить до 4 МВт. Если это тепло не отводить, то через 3 суток температура в ГО повысится до 1500С, а давление возрастет более чем на 0.3 ата, т.е. реактор должен быть остановлен.

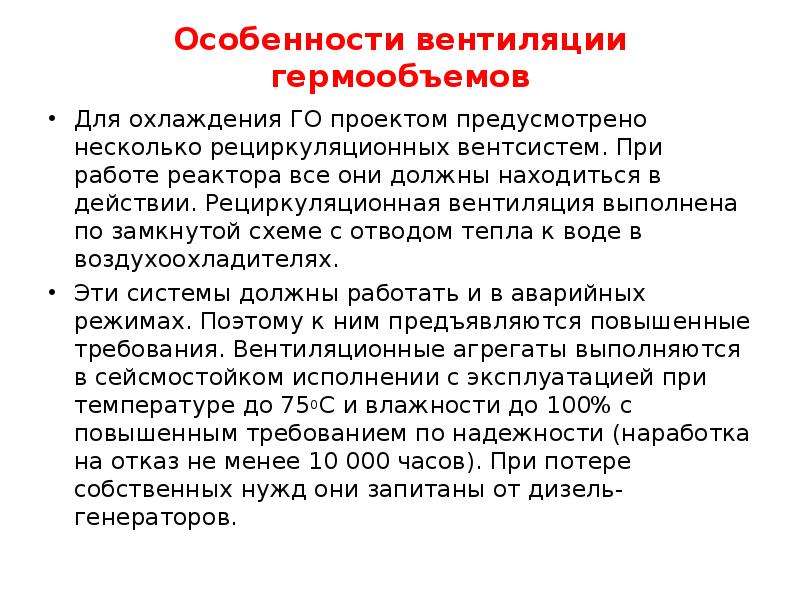

Особенности вентиляции гермообъемов Для охлаждения ГО проектом предусмотрено несколько рециркуляционных вентсистем. При работе реактора все они должны находиться в действии. Рециркуляционная вентиляция выполнена по замкнутой схеме с отводом тепла к воде в воздухоохладителях. Эти системы должны работать и в аварийных режимах. Поэтому к ним предъявляются повышенные требования. Вентиляционные агрегаты выполняются в сейсмостойком исполнении с эксплуатацией при температуре до 750С и влажности до 100% с повышенным требованием по надежности (наработка на отказ не менее 10 000 часов). При потере собственных нужд они запитаны от дизель-генераторов.

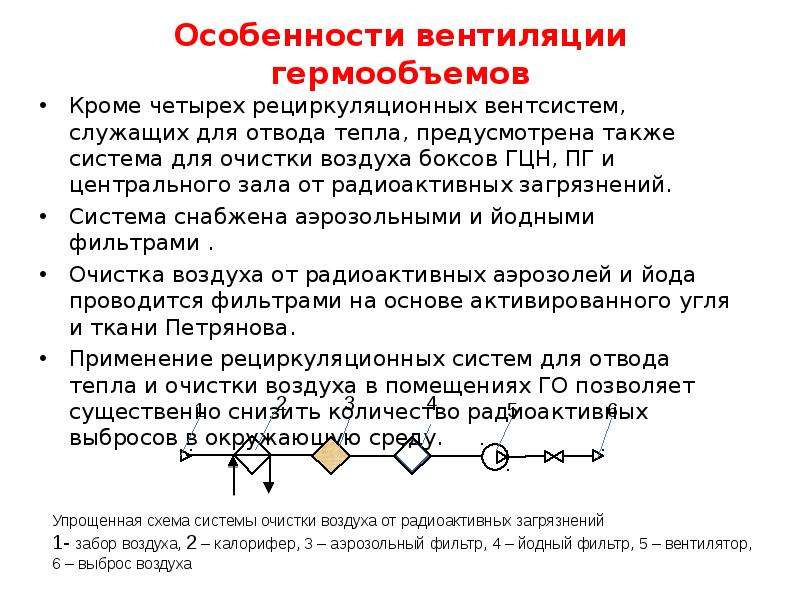

Особенности вентиляции гермообъемов Кроме четырех рециркуляционных вентсистем, служащих для отвода тепла, предусмотрена также система для очистки воздуха боксов ГЦН, ПГ и центрального зала от радиоактивных загрязнений. Система снабжена аэрозольными и йодными фильтрами . Очистка воздуха от радиоактивных аэрозолей и йода проводится фильтрами на основе активированного угля и ткани Петрянова. Применение рециркуляционных систем для отвода тепла и очистки воздуха в помещениях ГО позволяет существенно снизить количество радиоактивных выбросов в окружающую среду.

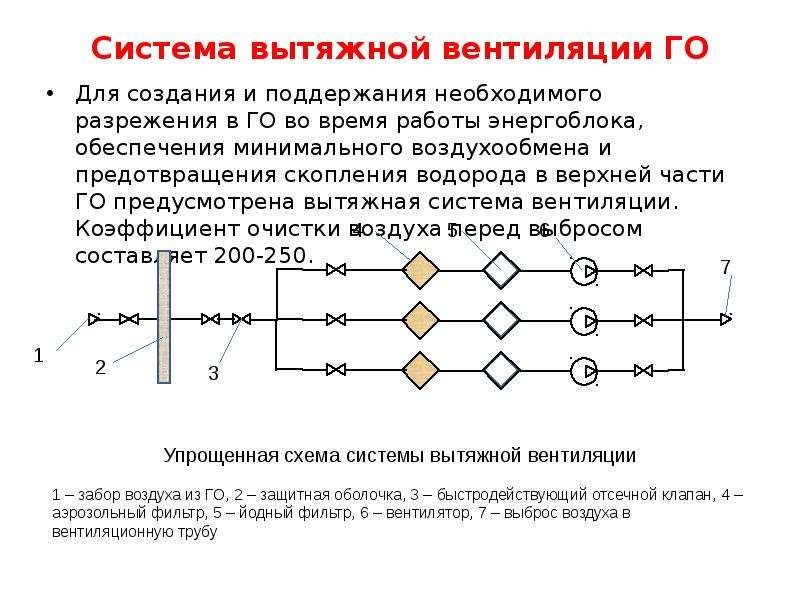

Система вытяжной вентиляции ГО Для создания и поддержания необходимого разрежения в ГО во время работы энергоблока, обеспечения минимального воздухообмена и предотвращения скопления водорода в верхней части ГО предусмотрена вытяжная система вентиляции. Коэффициент очистки воздуха перед выбросом составляет 200-250.

Особенности вентиляции гермообъемов Воздуховоды вентсистемы пересекают стены гермооболочки. При аварии для герметизации оболочки на воздуховодах установлены отсечные клапаны (3). При аварии с разуплотнением первого контура закрытие герметизирующих клапанов происходит автоматически по сигналу роста давление под гермооболочкой. Помимо вентсистем нормальной эксплуатации для создания нормальных условий в ГО в режиме перегрузки и производства ремонтных работ, а также для очистки воздуха в возможный послеаварийный период предусмотрены специальные ремонтно-аварийные вытяжная и приточная системы.
