Слайд 1

Описание слайда:

Инженерная графика Лекция 1 Оформление чертежей

Слайд 2

Описание слайда:

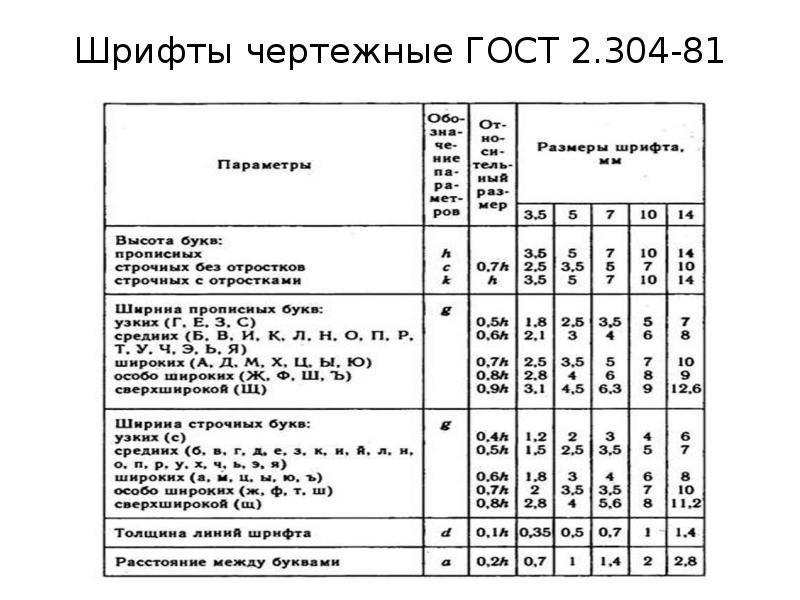

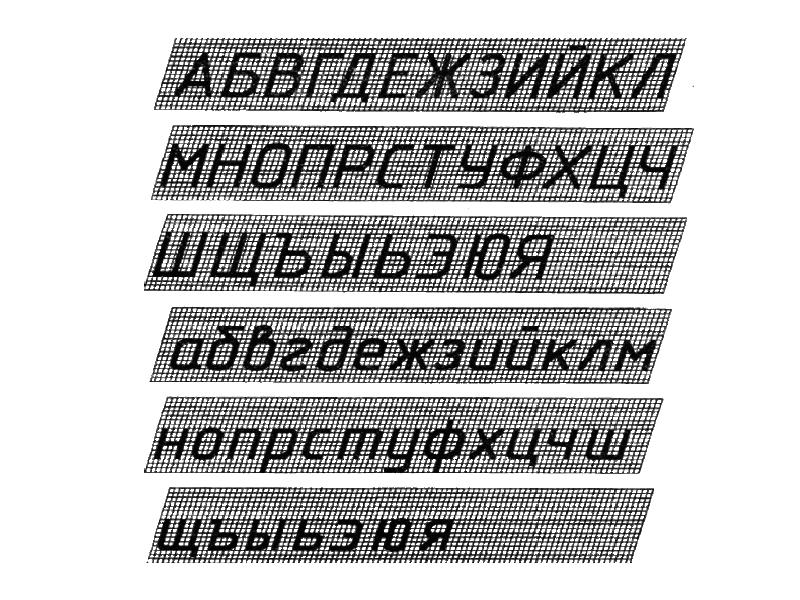

Литература ЕСКД ГОСТ 2.301-68 «Форматы» ЕСКД ГОСТ 2.303-68 «Линии» ЕСКД ГОСТ 2.104-68 «Основные надписи» ЕСКД ГОСТ 2.302-68 «Масштабы» ЕСКД ГОСТ 2.304-81 «Шрифты чертежные» Р.С. Миронова «Инженерная графика» С.К. Боголюбов «Задания по курсу черчения»

Слайд 3

Описание слайда:

Форматы Формат листа выбирается в зависимости от количества изображений согласно ЕСКД ГОСТ 2.301-68 «Форматы» Основные форматы

Слайд 4

Описание слайда:

Типы линий ГОСТ 2.303-68

Слайд 5

Описание слайда:

Масштабы Масштабы изображений на чертежах должны выбираться согласно ГОСТ 2.302-68 из следующего ряда: Масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 Натуральная величина 1:1 Масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 3. При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
