Занятие 1 УЧЕБНЫЕ ВОПРОСЫ 1. Общие сведения об опорах временных мостов. 2.Общие сведения о свайных фундаментах. 3.Виды и конструкции свай.

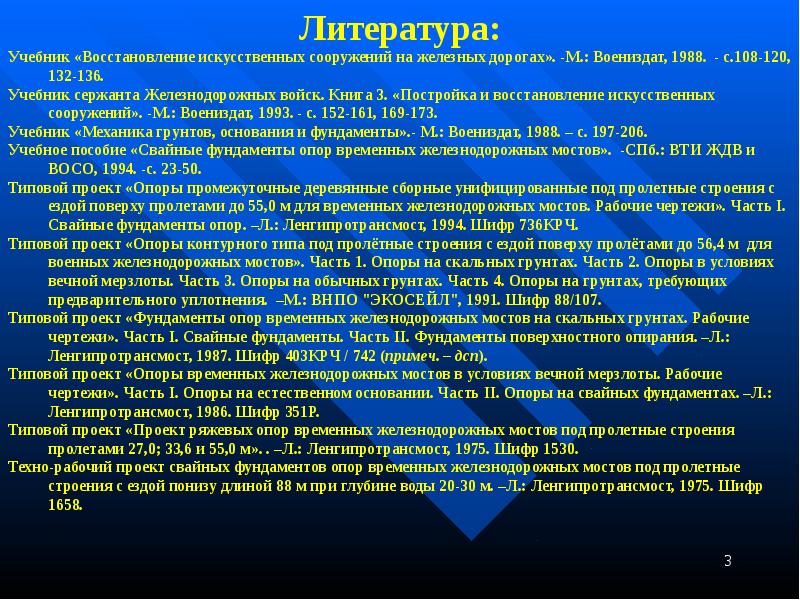

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Вопрос 1 Общие сведения об опорах временных мостов.

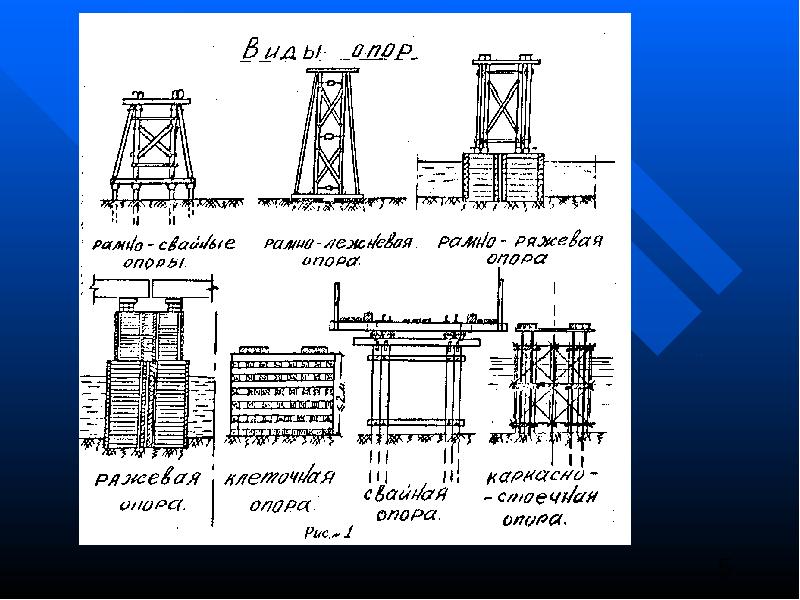

Слайд 5

Описание слайда:

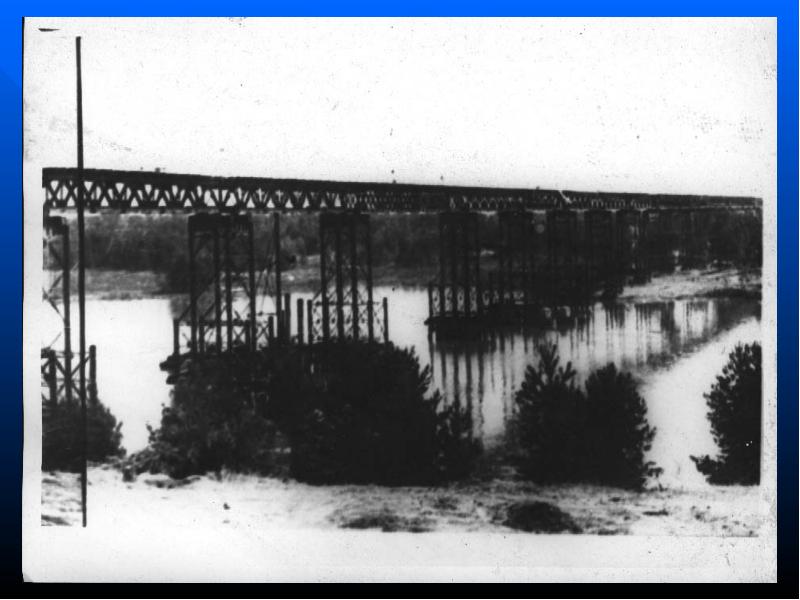

Слайд 6

Описание слайда:

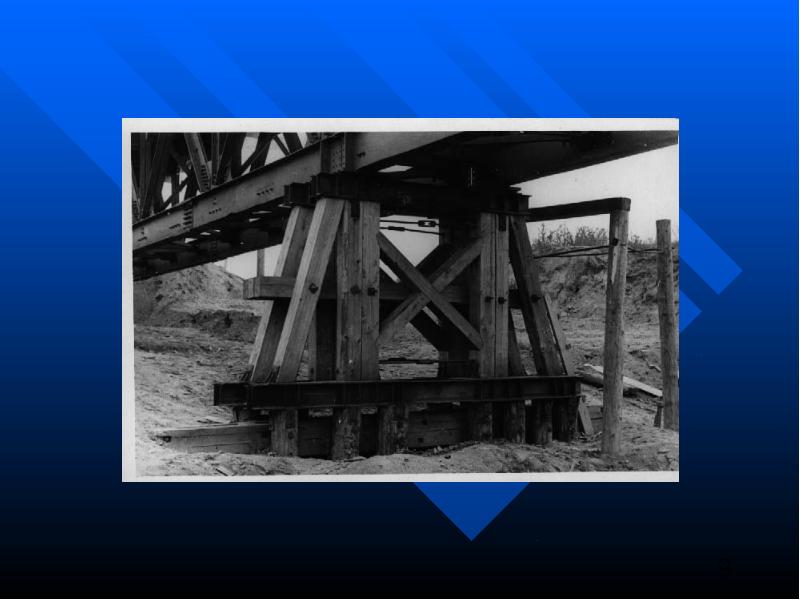

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

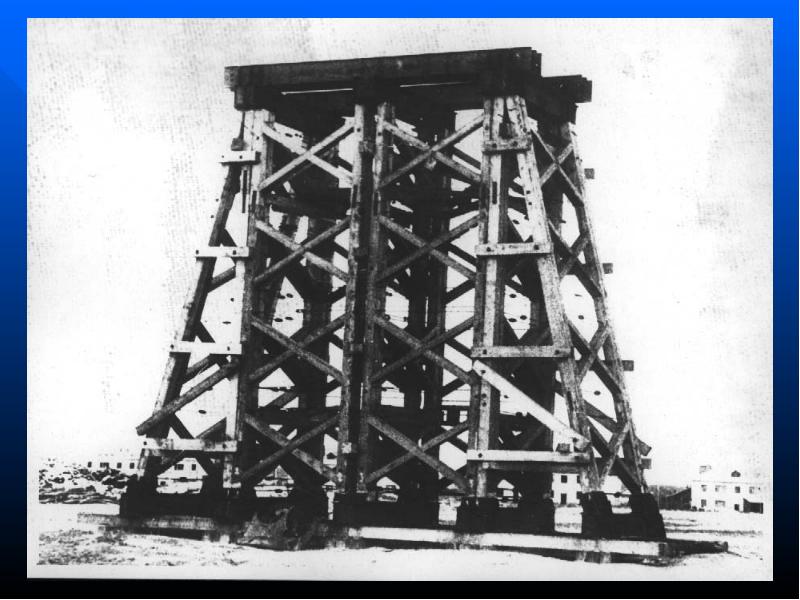

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

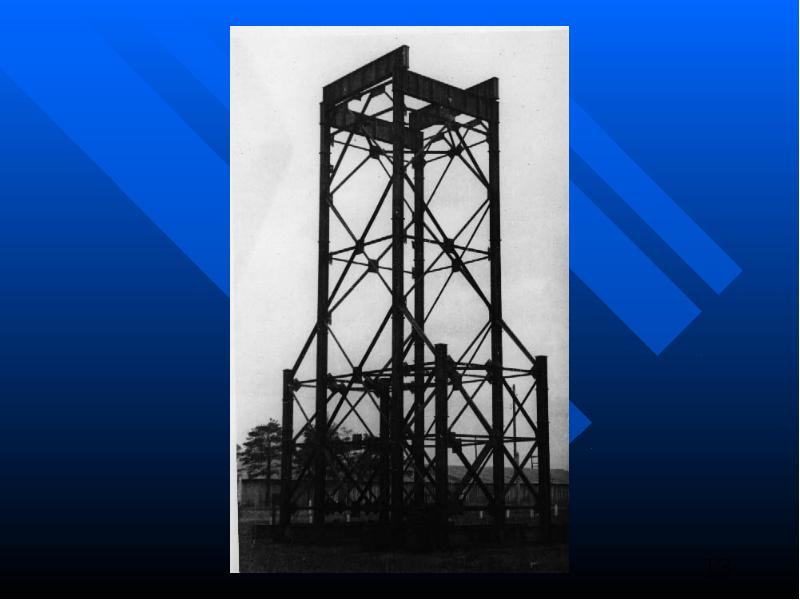

Слайд 12

Описание слайда:

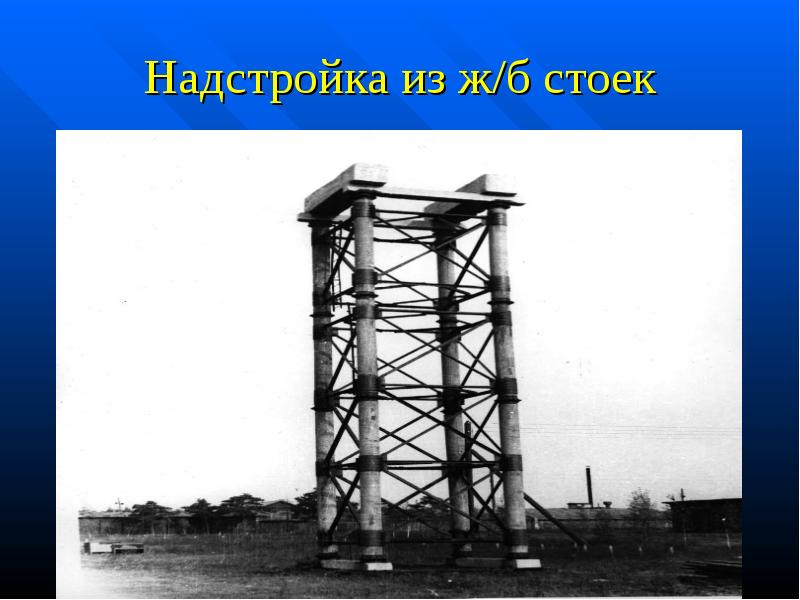

Надстройка из ж/б стоек

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

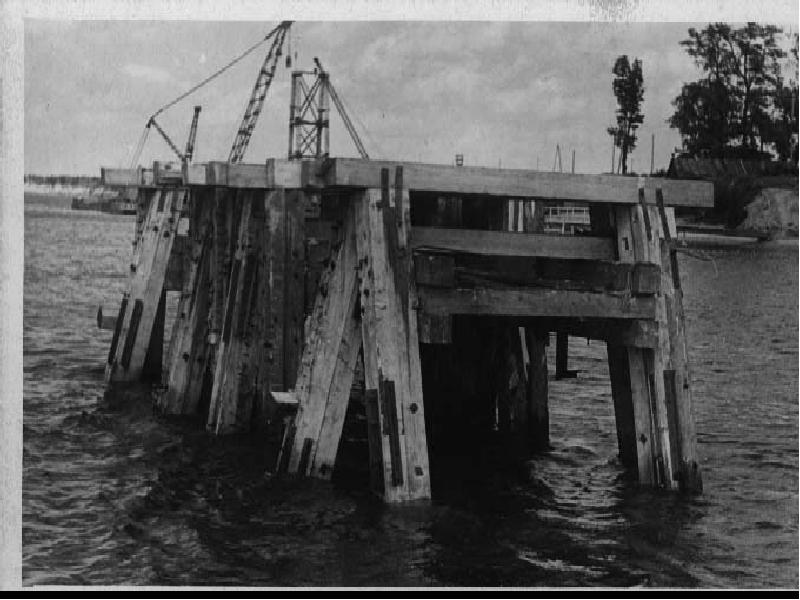

Слайд 16

Описание слайда:

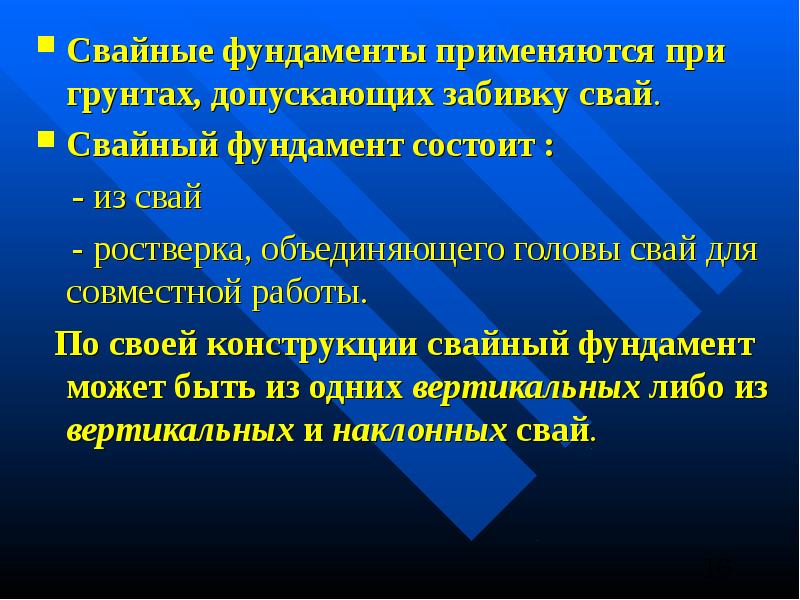

Свайные фундаменты применяются при грунтах, допускающих забивку свай. Свайные фундаменты применяются при грунтах, допускающих забивку свай. Свайный фундамент состоит : - из свай - ростверка, объединяющего головы свай для совместной работы. По своей конструкции свайный фундамент может быть из одних вертикальных либо из вертикальных и наклонных свай.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

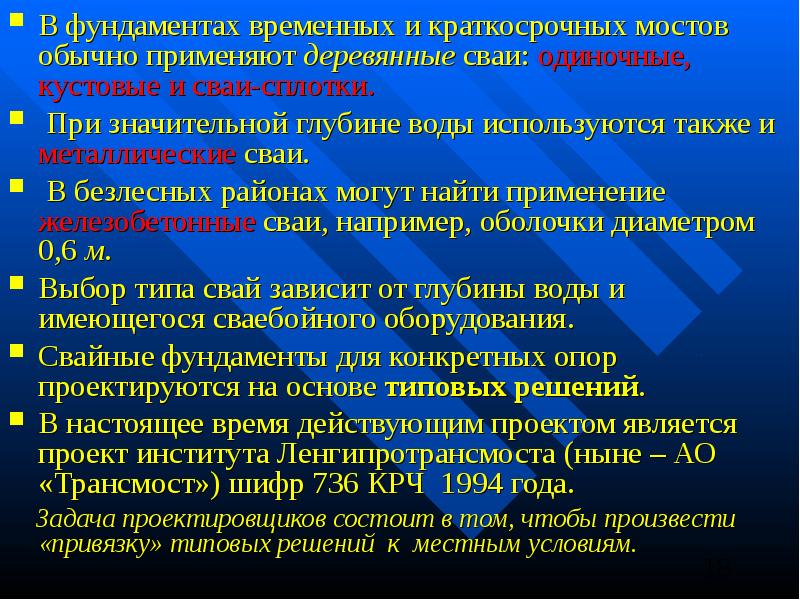

В фундаментах временных и краткосрочных мостов обычно применяют деревянные сваи: одиночные, кустовые и сваи-сплотки. В фундаментах временных и краткосрочных мостов обычно применяют деревянные сваи: одиночные, кустовые и сваи-сплотки. При значительной глубине воды используются также и металлические сваи. В безлесных районах могут найти применение железобетонные сваи, например, оболочки диаметром 0,6 м. Выбор типа свай зависит от глубины воды и имеющегося сваебойного оборудования. Свайные фундаменты для конкретных опор проектируются на основе типовых решений. В настоящее время действующим проектом является проект института Ленгипротрансмоста (ныне – АО «Трансмост») шифр 736 КРЧ 1994 года. Задача проектировщиков состоит в том, чтобы произвести «привязку» типовых решений к местным условиям.

Слайд 19

Описание слайда:

Вопрос 3 Конструкции деревянных свай.

Слайд 20

Описание слайда:

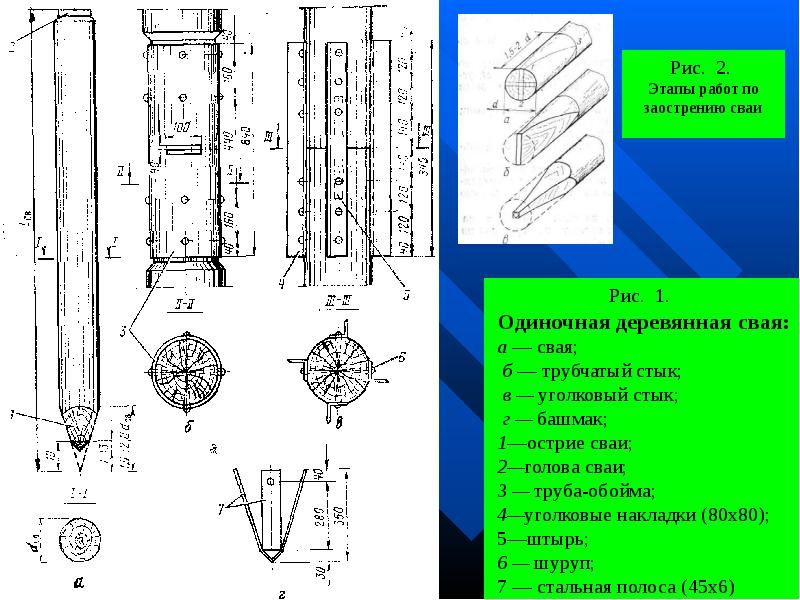

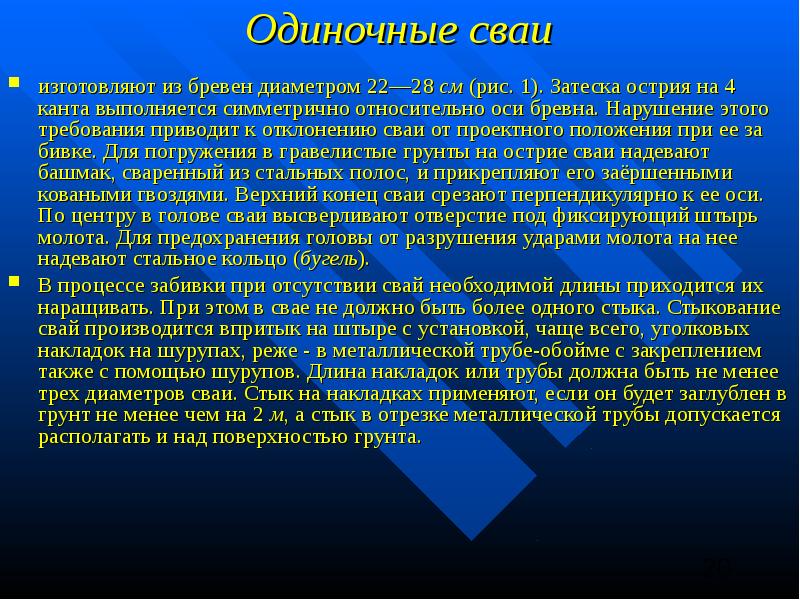

Одиночные сваи изготовляют из бревен диаметром 22—28 см (рис. 1). Затеска острия на 4 канта выполняется симметрично относительно оси бревна. Нарушение этого требования приводит к отклонению сваи от проектного положения при ее забивке. Для погружения в гравелистые грунты на острие сваи надевают башмак, сваренный из стальных полос, и прикрепляют его заёршенными коваными гвоздями. Верхний конец сваи срезают перпендикулярно к ее оси. По центру в голове сваи высверливают отверстие под фиксирующий штырь молота. Для предохранения головы от разрушения ударами молота на нее надевают стальное кольцо (бугель). В процессе забивки при отсутствии свай необходимой длины приходится их наращивать. При этом в свае не должно быть более одного стыка. Стыкование свай производится впритык на штыре с установкой, чаще всего, уголковых накладок на шурупах, реже - в металлической трубе-обойме с закреплением также с помощью шурупов. Длина накладок или трубы должна быть не менее трех диаметров сваи. Стык на накладках применяют, если он будет заглублен в грунт не менее чем на 2 м, а стык в отрезке металлической трубы допускается располагать и над поверхностью грунта.

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

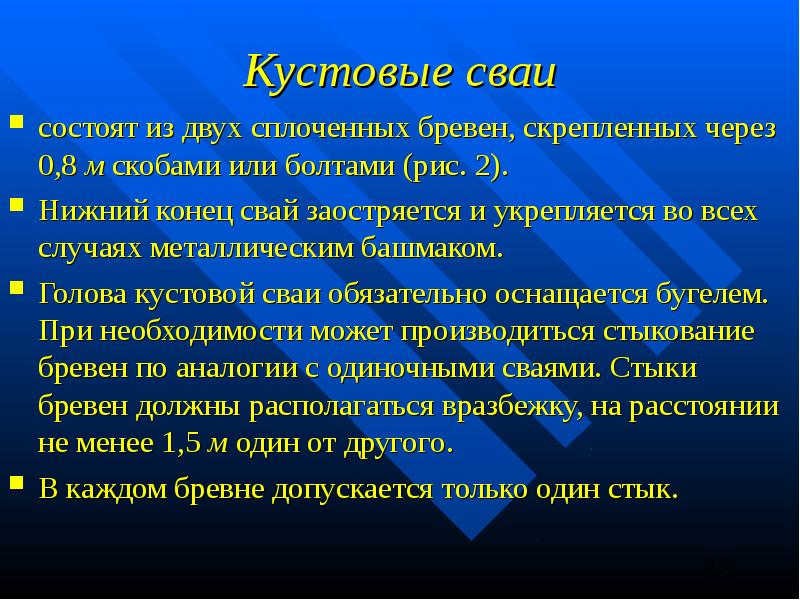

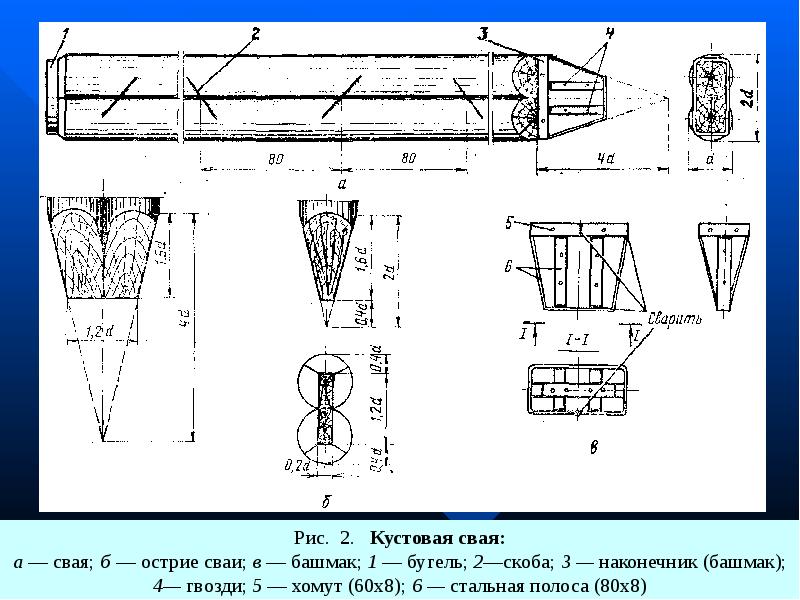

Кустовые сваи состоят из двух сплоченных бревен, скрепленных через 0,8 м скобами или болтами (рис. 2). Нижний конец свай заостряется и укрепляется во всех случаях металлическим башмаком. Голова кустовой сваи обязательно оснащается бугелем. При необходимости может производиться стыкование бревен по аналогии с одиночными сваями. Стыки бревен должны располагаться вразбежку, на расстоянии не менее 1,5 м один от другого. В каждом бревне допускается только один стык.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

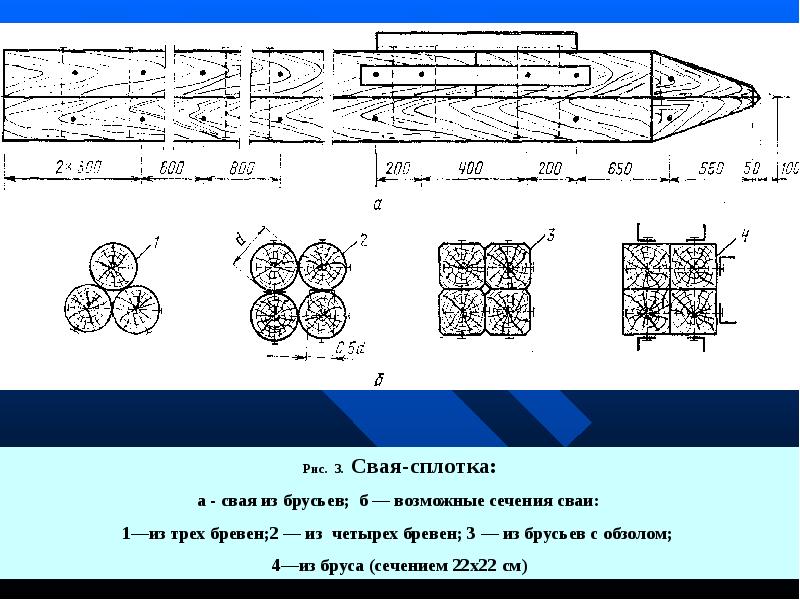

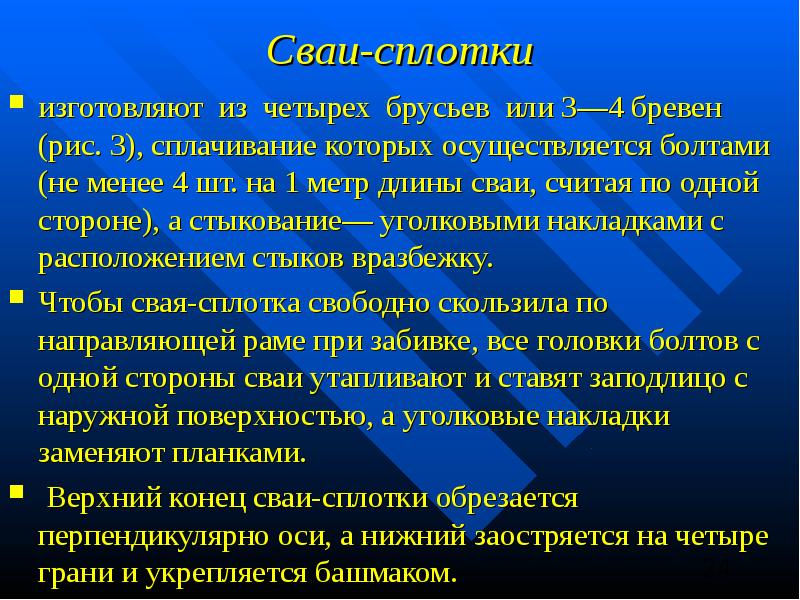

Сваи-сплотки изготовляют из четырех брусьев или 3—4 бревен (рис. 3), сплачивание которых осуществляется болтами (не менее 4 шт. на 1 метр длины сваи, считая по одной стороне), а стыкование— уголковыми накладками с расположением стыков вразбежку. Чтобы свая-сплотка свободно скользила по направляющей раме при забивке, все головки болтов с одной стороны сваи утапливают и ставят заподлицо с наружной поверхностью, а уголковые накладки заменяют планками. Верхний конец сваи-сплотки обрезается перпендикулярно оси, а нижний заостряется на четыре грани и укрепляется башмаком.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

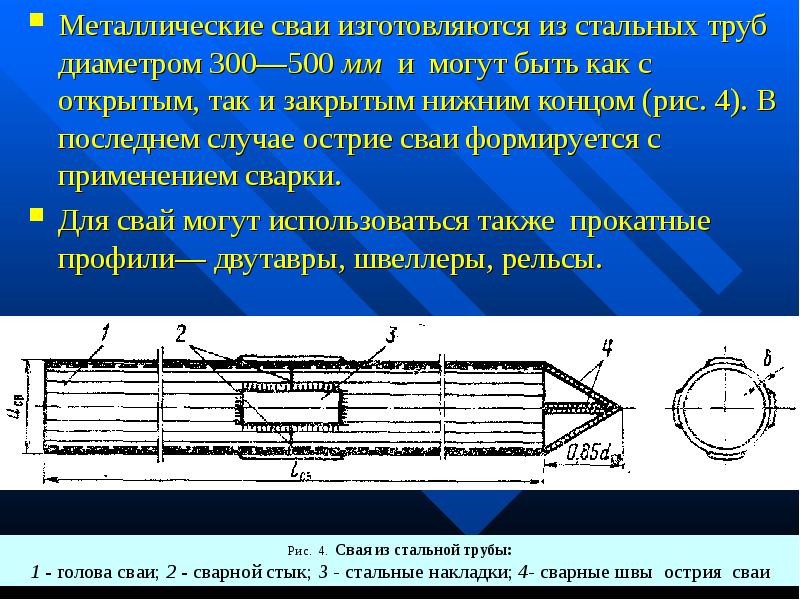

Металлические сваи изготовляются из стальных труб диаметром 300—500 мм и могут быть как с открытым, так и закрытым нижним концом (рис. 4). В последнем случае острие сваи формируется с применением сварки. Металлические сваи изготовляются из стальных труб диаметром 300—500 мм и могут быть как с открытым, так и закрытым нижним концом (рис. 4). В последнем случае острие сваи формируется с применением сварки. Для свай могут использоваться также прокатные профили— двутавры, швеллеры, рельсы.

Слайд 27

Описание слайда:

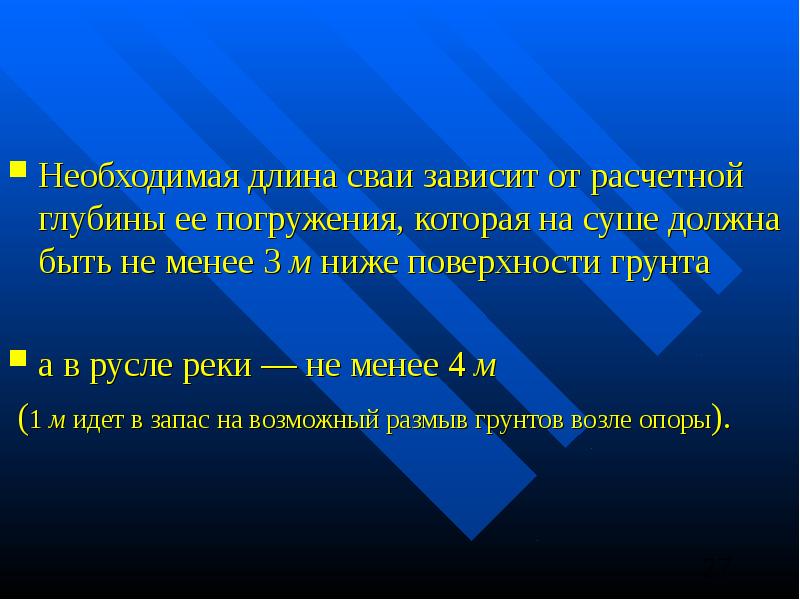

Необходимая длина сваи зависит от расчетной глубины ее погружения, которая на суше должна быть не менее 3 м ниже поверхности грунта Необходимая длина сваи зависит от расчетной глубины ее погружения, которая на суше должна быть не менее 3 м ниже поверхности грунта а в русле реки — не менее 4 м (1 м идет в запас на возможный размыв грунтов возле опоры).
