Оптическая литография

Слайд 2

Описание слайда:

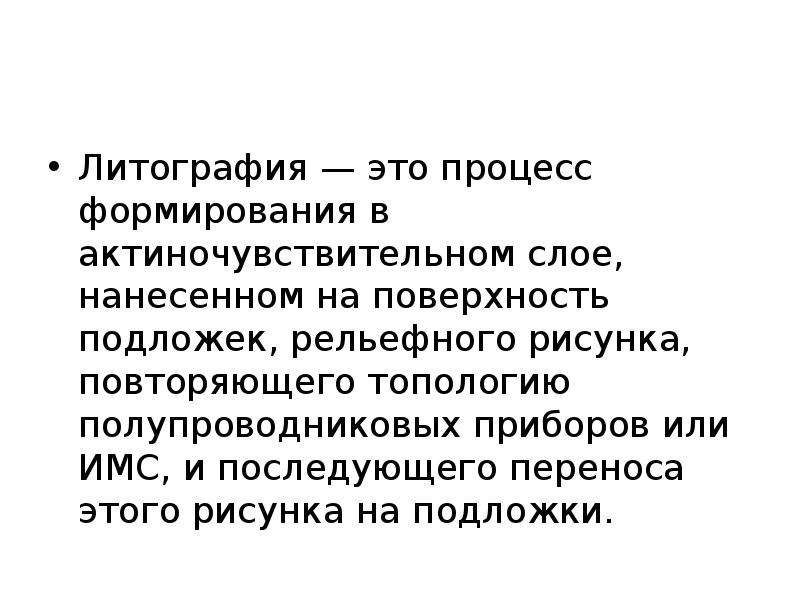

Литография — это процесс формирования в актиночувствительном слое, нанесенном на поверхность подложек, рельефного рисунка, повторяющего топологию полупроводниковых приборов или ИМС, и последующего переноса этого рисунка на подложки. Литография — это процесс формирования в актиночувствительном слое, нанесенном на поверхность подложек, рельефного рисунка, повторяющего топологию полупроводниковых приборов или ИМС, и последующего переноса этого рисунка на подложки.

Слайд 3

Описание слайда:

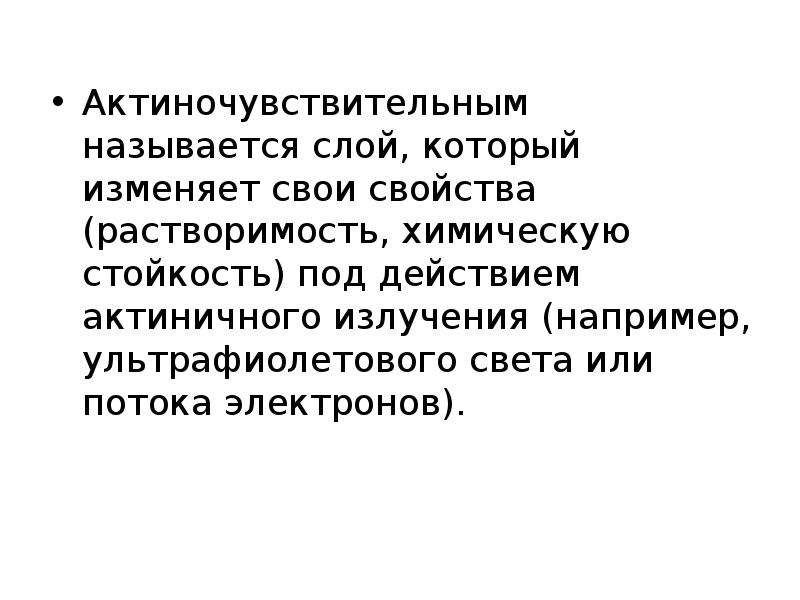

Актиночувствительным называется слой, который изменяет свои свойства (растворимость, химическую стойкость) под действием актиничного излучения (например, ультрафиолетового света или потока электронов). Актиночувствительным называется слой, который изменяет свои свойства (растворимость, химическую стойкость) под действием актиничного излучения (например, ультрафиолетового света или потока электронов).

Слайд 4

Описание слайда:

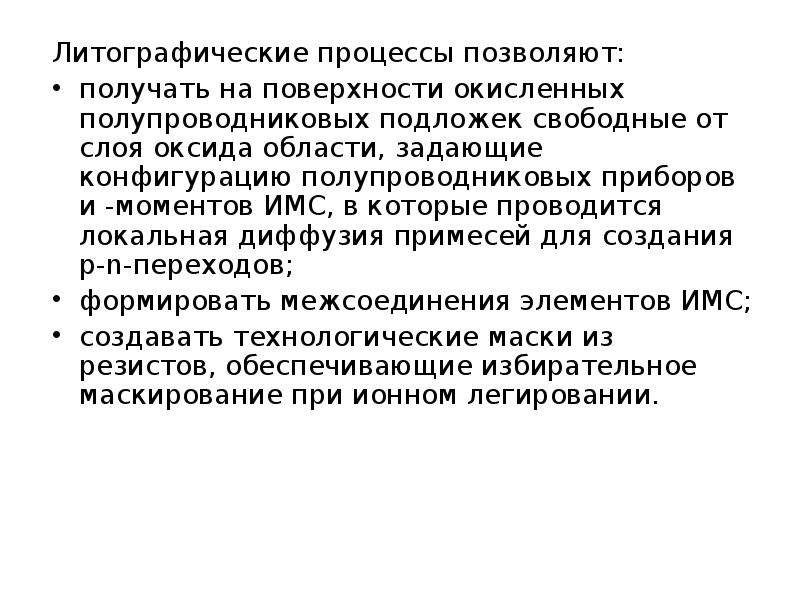

Литографические процессы позволяют: Литографические процессы позволяют: получать на поверхности окисленных полупроводниковых подложек свободные от слоя оксида области, задающие конфигурацию полупроводниковых приборов и -моментов ИМС, в которые проводится локальная диффузия примесей для создания p-n-переходов; формировать межсоединения элементов ИМС; создавать технологические маски из резистов, обеспечивающие избирательное маскирование при ионном легировании.

Слайд 5

Описание слайда:

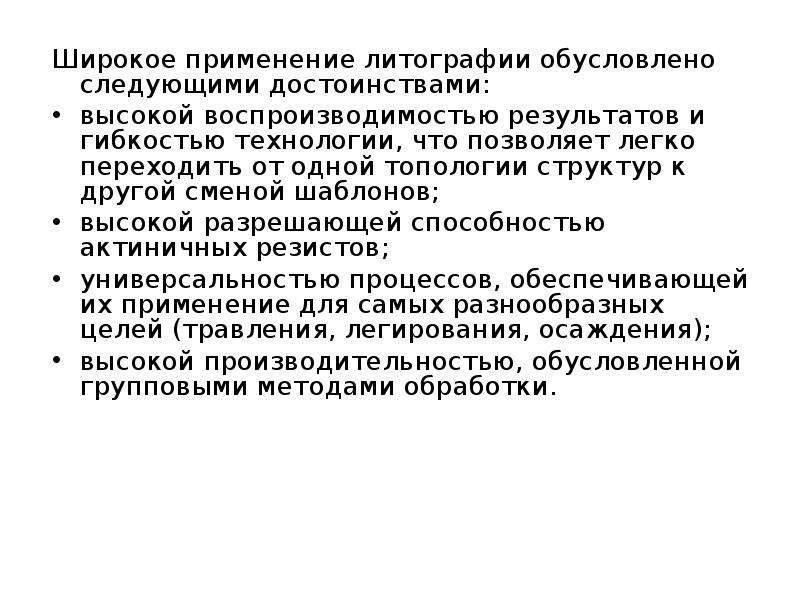

Широкое применение литографии обусловлено следующими достоинствами: Широкое применение литографии обусловлено следующими достоинствами: высокой воспроизводимостью результатов и гибкостью технологии, что позволяет легко переходить от одной топологии структур к другой сменой шаблонов; высокой разрешающей способностью актиничных резистов; универсальностью процессов, обеспечивающей их применение для самых разнообразных целей (травления, легирования, осаждения); высокой производительностью, обусловленной групповыми методами обработки.

Слайд 6

Описание слайда:

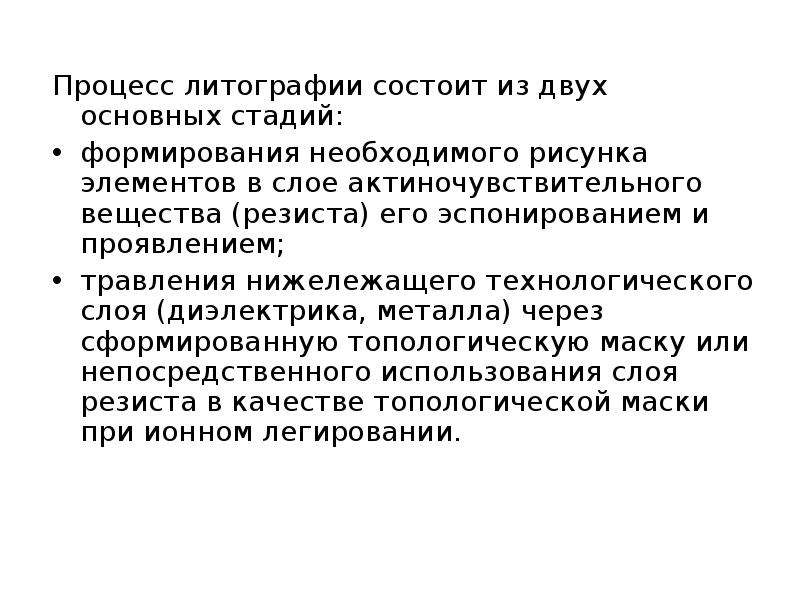

Процесс литографии состоит из двух основных стадий: Процесс литографии состоит из двух основных стадий: формирования необходимого рисунка элементов в слое актиночувствительного вещества (резиста) его эспонированием и проявлением; травления нижележащего технологического слоя (диэлектрика, металла) через сформированную топологическую маску или непосредственного использования слоя резиста в качестве топологической маски при ионном легировании.

Слайд 7

Описание слайда:

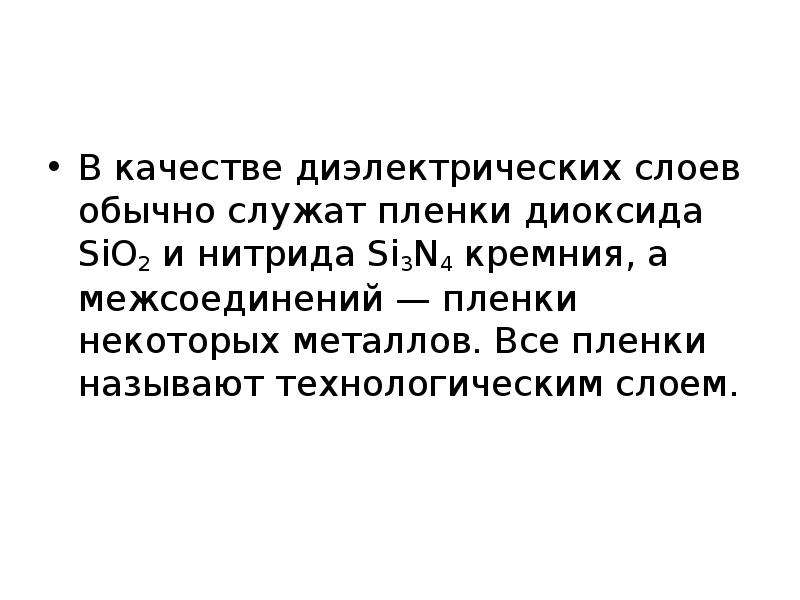

В качестве диэлектрических слоев обычно служат пленки диоксида SiO2 и нитрида Si3N4 кремния, а межсоединений — пленки некоторых металлов. Все пленки называют технологическим слоем. В качестве диэлектрических слоев обычно служат пленки диоксида SiO2 и нитрида Si3N4 кремния, а межсоединений — пленки некоторых металлов. Все пленки называют технологическим слоем.

Слайд 8

Описание слайда:

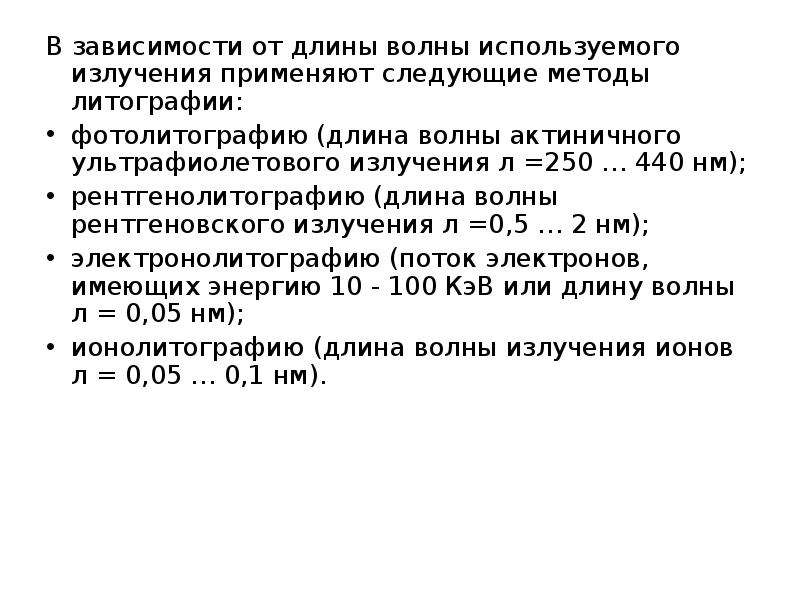

В зависимости от длины волны используемого излучения применяют следующие методы литографии: В зависимости от длины волны используемого излучения применяют следующие методы литографии: фотолитографию (длина волны актиничного ультрафиолетового излучения л =250 … 440 нм); рентгенолитографию (длина волны рентгеновского излучения л =0,5 … 2 нм); электронолитографию (поток электронов, имеющих энергию 10 - 100 КэВ или длину волны л = 0,05 нм); ионолитографию (длина волны излучения ионов л = 0,05 … 0,1 нм).

Слайд 9

Описание слайда:

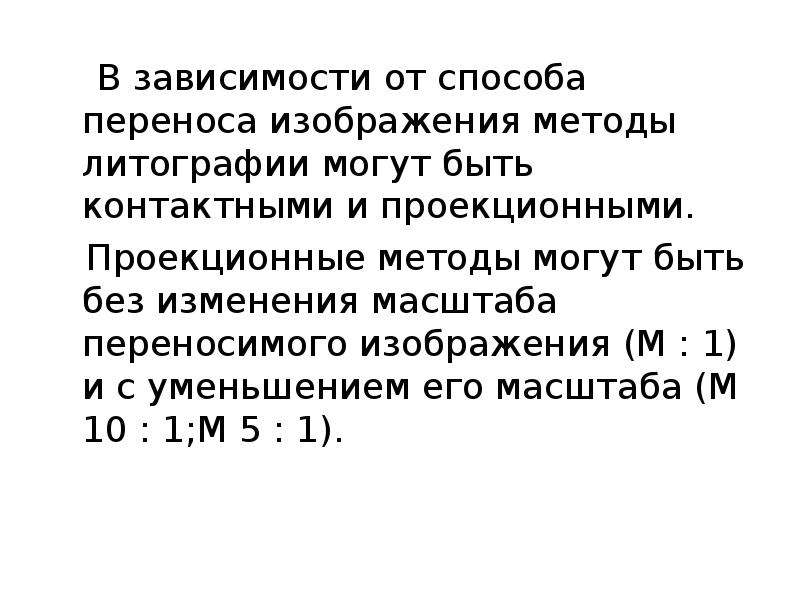

В зависимости от способа переноса изображения методы литографии могут быть контактными и проекционными. В зависимости от способа переноса изображения методы литографии могут быть контактными и проекционными. Проекционные методы могут быть без изменения масштаба переносимого изображения (M : 1) и с уменьшением его масштаба (М 10 : 1;М 5 : 1).

Слайд 10

Описание слайда:

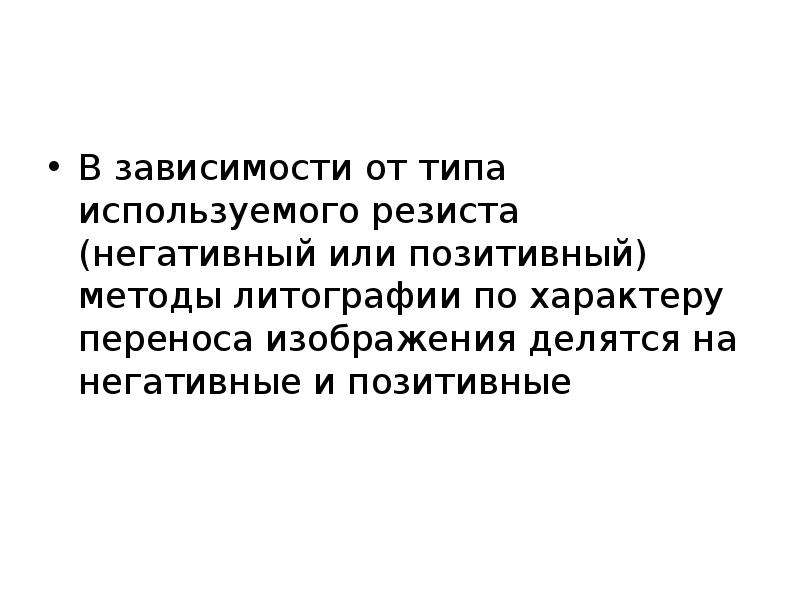

В зависимости от типа используемого резиста (негативный или позитивный) методы литографии по характеру переноса изображения делятся на негативные и позитивные В зависимости от типа используемого резиста (негативный или позитивный) методы литографии по характеру переноса изображения делятся на негативные и позитивные

Слайд 11

Описание слайда:

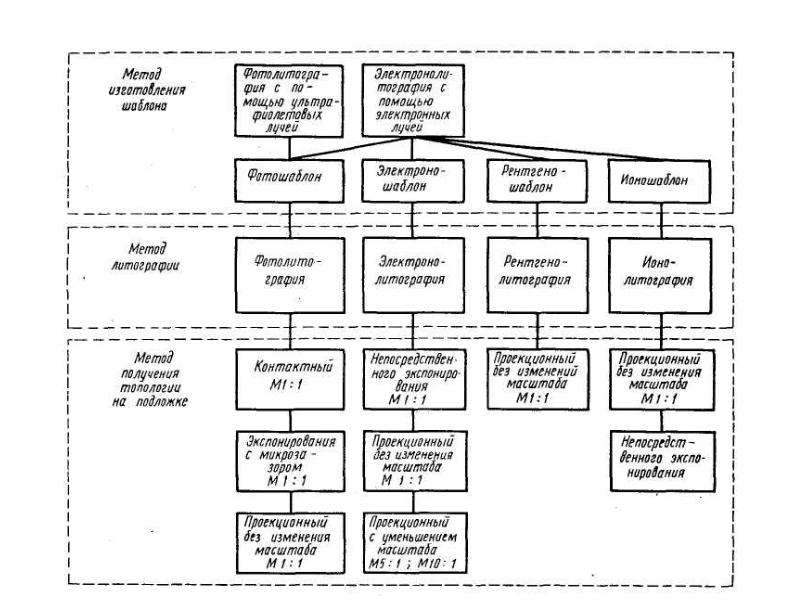

Слайд 12

Описание слайда:

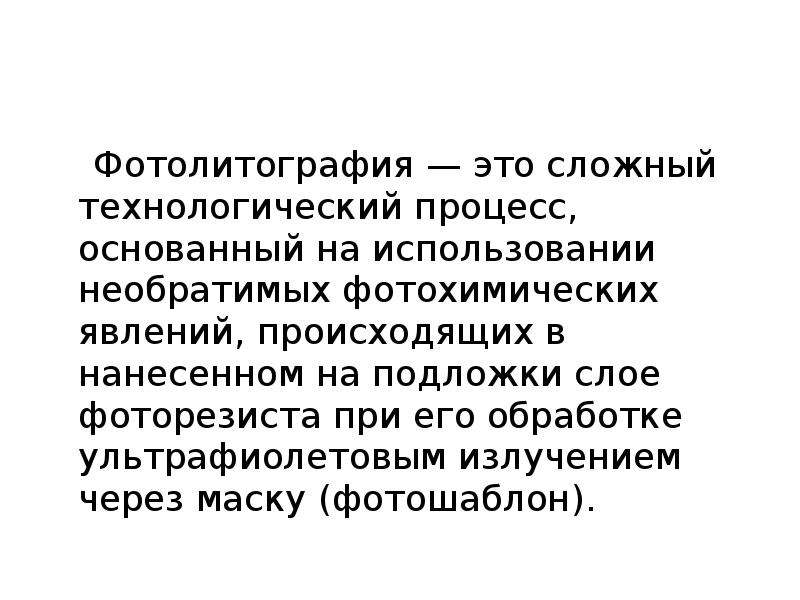

Фотолитография — это сложный технологический процесс, основанный на использовании необратимых фотохимических явлений, происходящих в нанесенном на подложки слое фоторезиста при его обработке ультрафиолетовым излучением через маску (фотошаблон). Фотолитография — это сложный технологический процесс, основанный на использовании необратимых фотохимических явлений, происходящих в нанесенном на подложки слое фоторезиста при его обработке ультрафиолетовым излучением через маску (фотошаблон).

Слайд 13

Описание слайда:

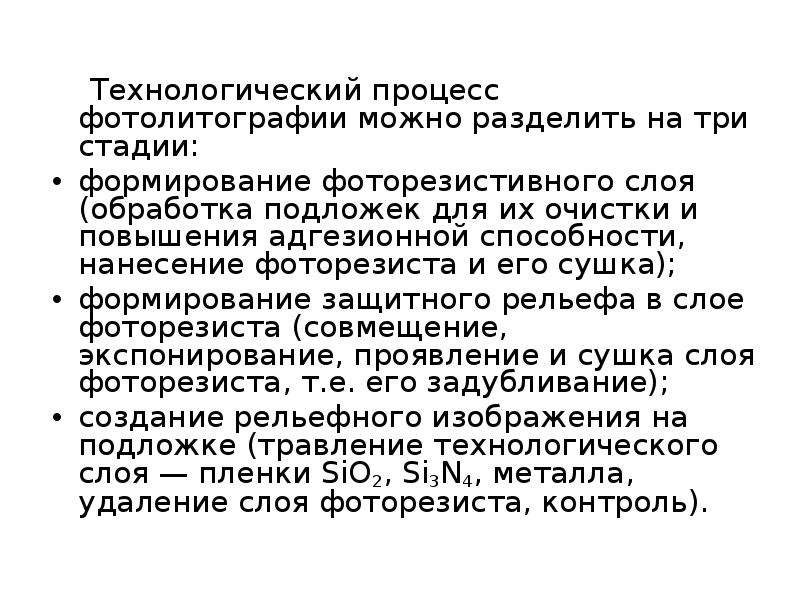

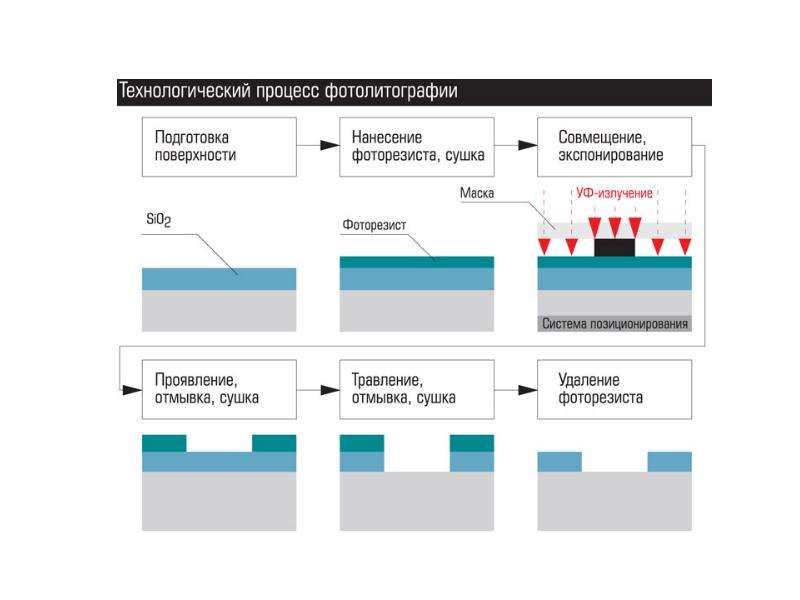

Технологический процесс фотолитографии можно разделить на три стадии: Технологический процесс фотолитографии можно разделить на три стадии: формирование фоторезистивного слоя (обработка подложек для их очистки и повышения адгезионной способности, нанесение фоторезиста и его сушка); формирование защитного рельефа в слое фоторезиста (совмещение, экспонирование, проявление и сушка слоя фоторезиста, т.е. его задубливание); создание рельефного изображения на подложке (травление технологического слоя — пленки SiO2, Si3N4, металла, удаление слоя фоторезиста, контроль).

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

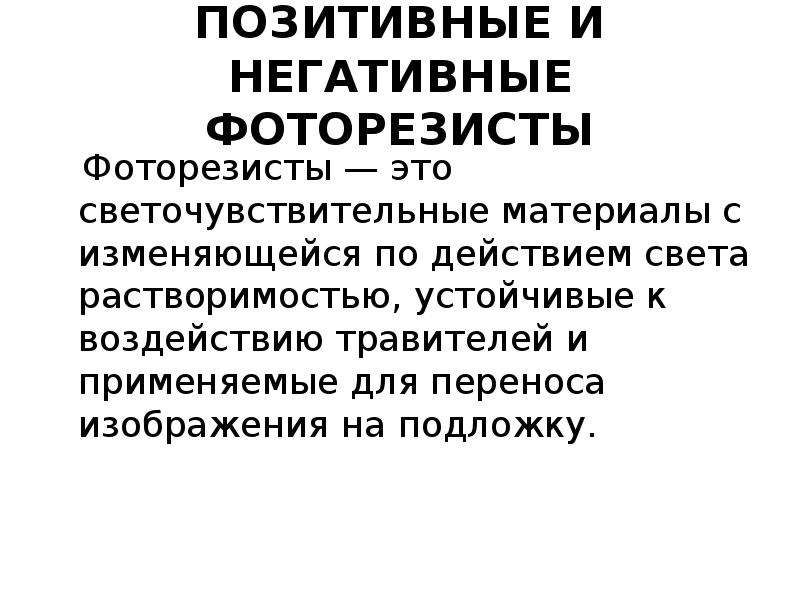

ПОЗИТИВНЫЕ И НЕГАТИВНЫЕ ФОТОРЕЗИСТЫ Фоторезисты — это светочувствительные материалы с изменяющейся по действием света растворимостью, устойчивые к воздействию травителей и применяемые для переноса изображения на подложку.

Слайд 17

Описание слайда:

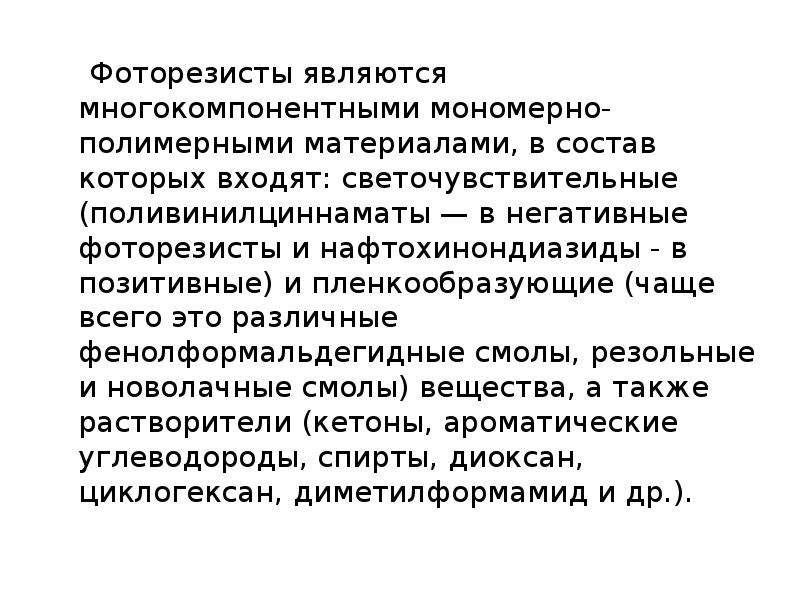

Фоторезисты являются многокомпонентными мономерно-полимерными материалами, в состав которых входят: светочувствительные (поливинилциннаматы — в негативные фоторезисты и нафтохинондиазиды - в позитивные) и пленкообразующие (чаще всего это различные фенолформальдегидные смолы, резольные и новолачные смолы) вещества, а также растворители (кетоны, ароматические углеводороды, спирты, диоксан, циклогексан, диметилформамид и др.). Фоторезисты являются многокомпонентными мономерно-полимерными материалами, в состав которых входят: светочувствительные (поливинилциннаматы — в негативные фоторезисты и нафтохинондиазиды - в позитивные) и пленкообразующие (чаще всего это различные фенолформальдегидные смолы, резольные и новолачные смолы) вещества, а также растворители (кетоны, ароматические углеводороды, спирты, диоксан, циклогексан, диметилформамид и др.).

Слайд 18

Описание слайда:

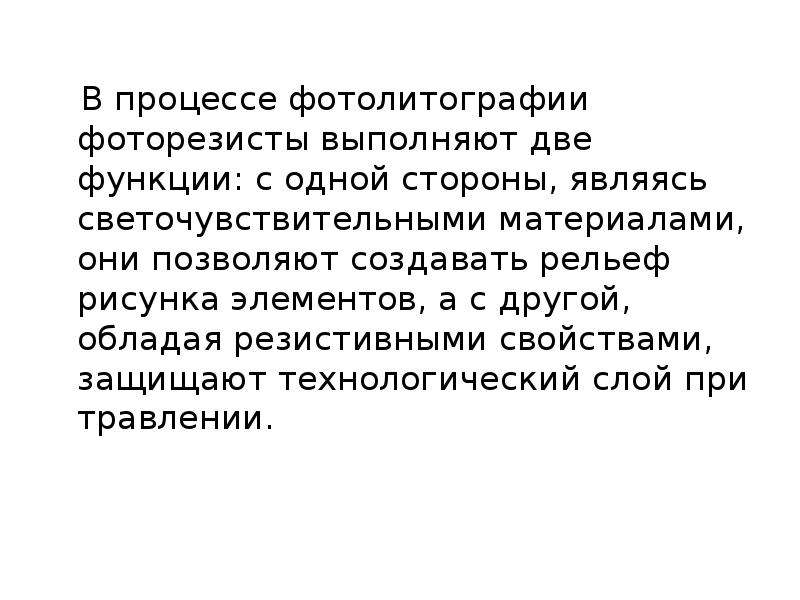

В процессе фотолитографии фоторезисты выполняют две функции: с одной стороны, являясь светочувствительными материалами, они позволяют создавать рельеф рисунка элементов, а с другой, обладая резистивными свойствами, защищают технологический слой при травлении. В процессе фотолитографии фоторезисты выполняют две функции: с одной стороны, являясь светочувствительными материалами, они позволяют создавать рельеф рисунка элементов, а с другой, обладая резистивными свойствами, защищают технологический слой при травлении.

Слайд 19

Описание слайда:

В зависимости от характера протекающих в фоторезисте фотохимических реакций определяется и тип фоторезиста — позитивный или негативный. В зависимости от характера протекающих в фоторезисте фотохимических реакций определяется и тип фоторезиста — позитивный или негативный. Негативные фоторезисты под действием актиничного излучения образуют защищенные участки рельефа. После термообработки - задубливания - в результате реакции фотополимеризации освещенные при экспонировании участки не растворяются в проявителе и остаются на поверхности подложки. При этом рельеф представляет собой негативное изображение элементов фотошаблона.

Слайд 20

Описание слайда:

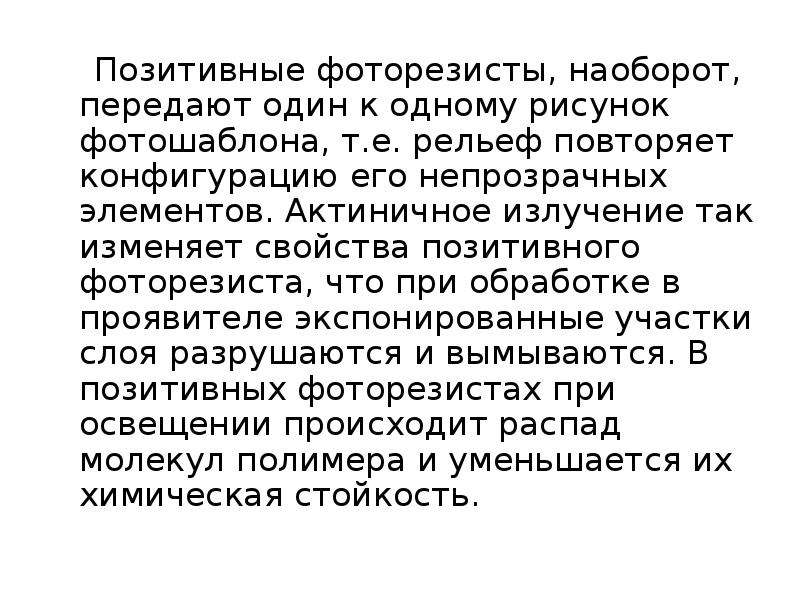

Позитивные фоторезисты, наоборот, передают один к одному рисунок фотошаблона, т.е. рельеф повторяет конфигурацию его непрозрачных элементов. Актиничное излучение так изменяет свойства позитивного фоторезиста, что при обработке в проявителе экспонированные участки слоя разрушаются и вымываются. В позитивных фоторезистах при освещении происходит распад молекул полимера и уменьшается их химическая стойкость. Позитивные фоторезисты, наоборот, передают один к одному рисунок фотошаблона, т.е. рельеф повторяет конфигурацию его непрозрачных элементов. Актиничное излучение так изменяет свойства позитивного фоторезиста, что при обработке в проявителе экспонированные участки слоя разрушаются и вымываются. В позитивных фоторезистах при освещении происходит распад молекул полимера и уменьшается их химическая стойкость.
