Слайд 1

Описание слайда:

Основная надпись чертежа Слепнев Н.И. 2017 год

Слайд 2

Описание слайда:

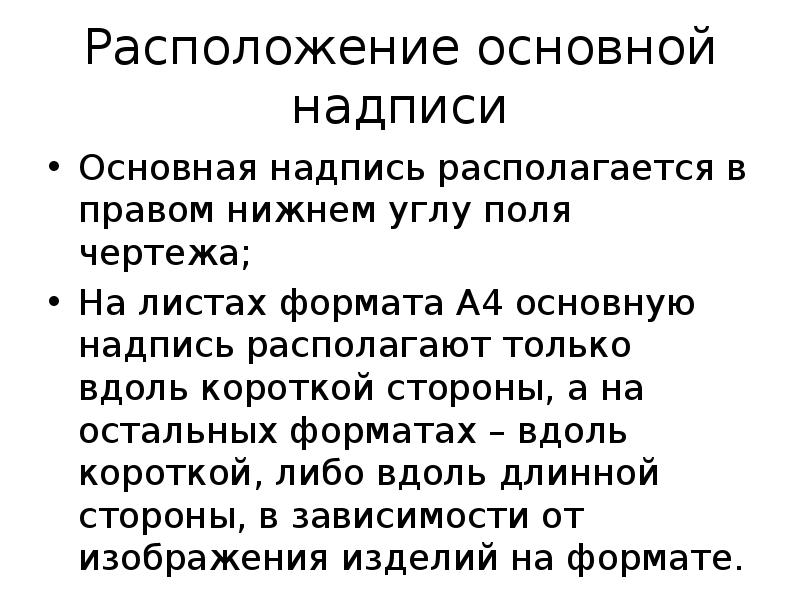

Расположение основной надписи Основная надпись располагается в правом нижнем углу поля чертежа; На листах формата А4 основную надпись располагают только вдоль короткой стороны, а на остальных форматах – вдоль короткой, либо вдоль длинной стороны, в зависимости от изображения изделий на формате.

Слайд 3

Описание слайда:

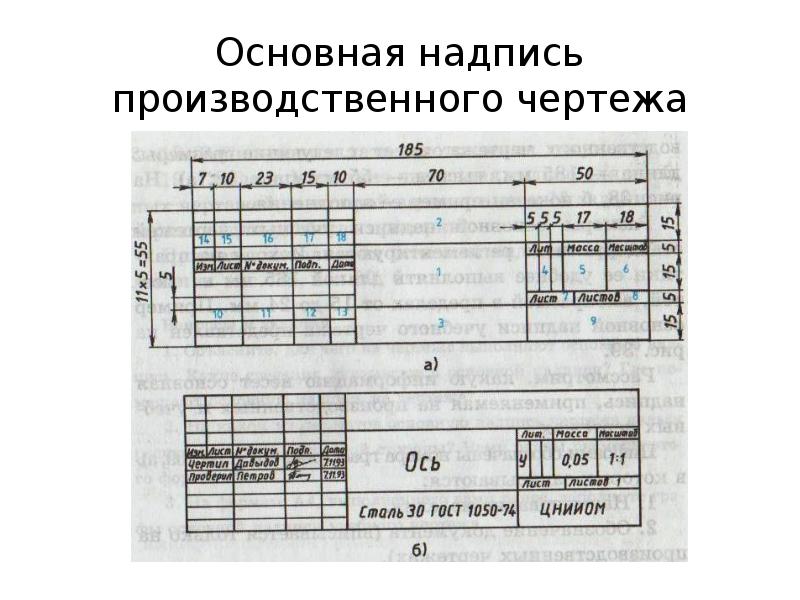

Основная надпись производственного чертежа

Слайд 4

Описание слайда:

Основная надпись учебного чертежа

Слайд 5

Описание слайда:

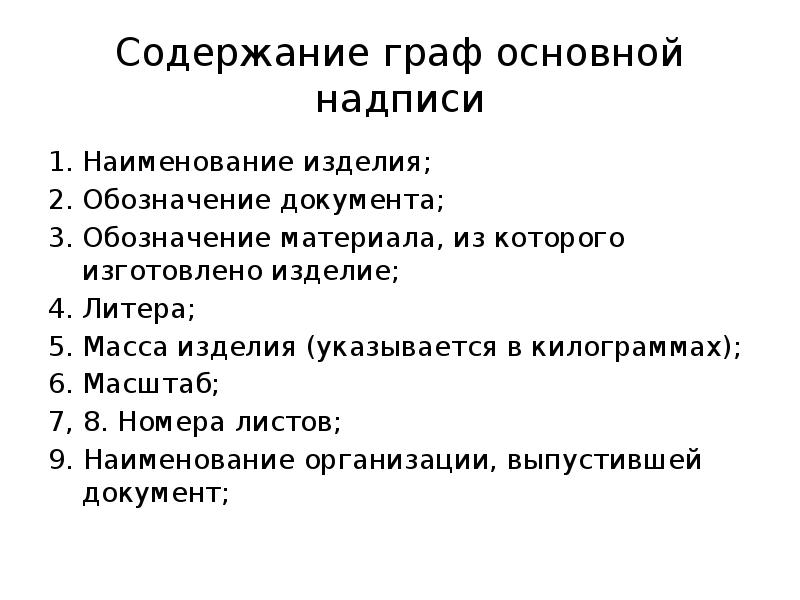

Содержание граф основной надписи Наименование изделия; Обозначение документа; Обозначение материала, из которого изготовлено изделие; Литера; Масса изделия (указывается в килограммах); Масштаб; 7, 8. Номера листов; 9. Наименование организации, выпустившей документ;

Слайд 6

Описание слайда:

Содержание граф основной надписи 10. Функции исполнителей документа; 11. Фамилии исполнителей документа; 12. Подписи исполнителей документа; 13. Дата; 14-18. Информация о внесённых изменениях; 19. Номер задания и вариант (только для учебных чертежей).
