Слайд 1

Описание слайда:

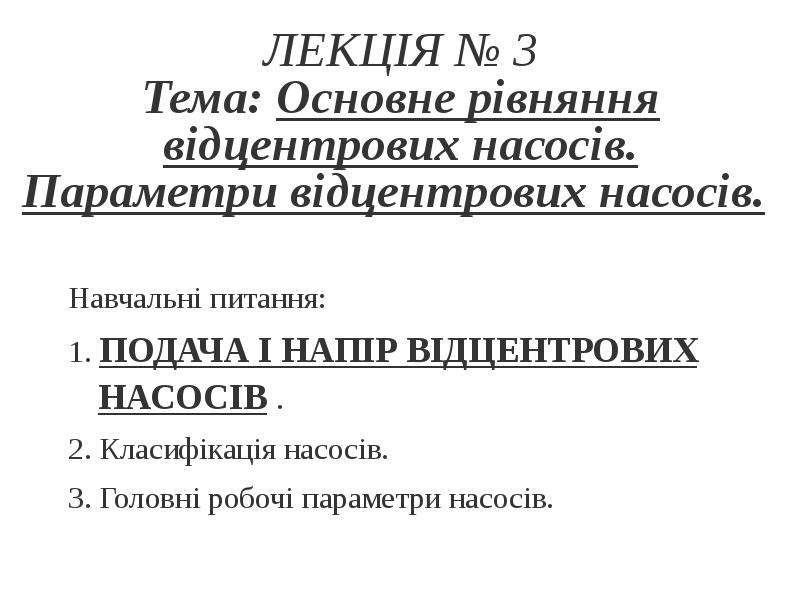

ЛЕКЦІЯ № 3 Тема: Основне рівняння відцентрових насосів. Параметри відцентрових насосів. Навчальні питання: 1. ПОДАЧА І НАПІР ВІДЦЕНТРОВИХ НАСОСІВ . 2. Класифікація насосів. 3. Головні робочі параметри насосів.

Слайд 2

Описание слайда:

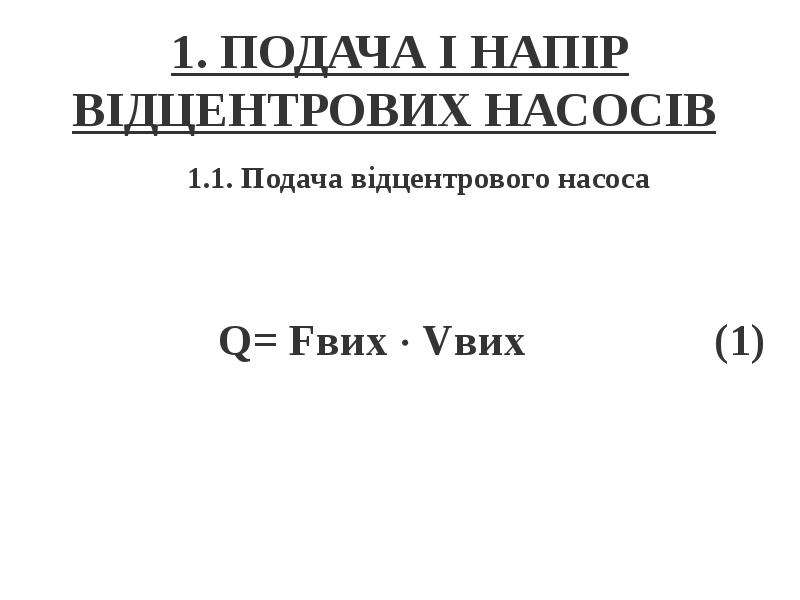

1. ПОДАЧА І НАПІР ВІДЦЕНТРОВИХ НАСОСІВ

Слайд 3

Описание слайда:

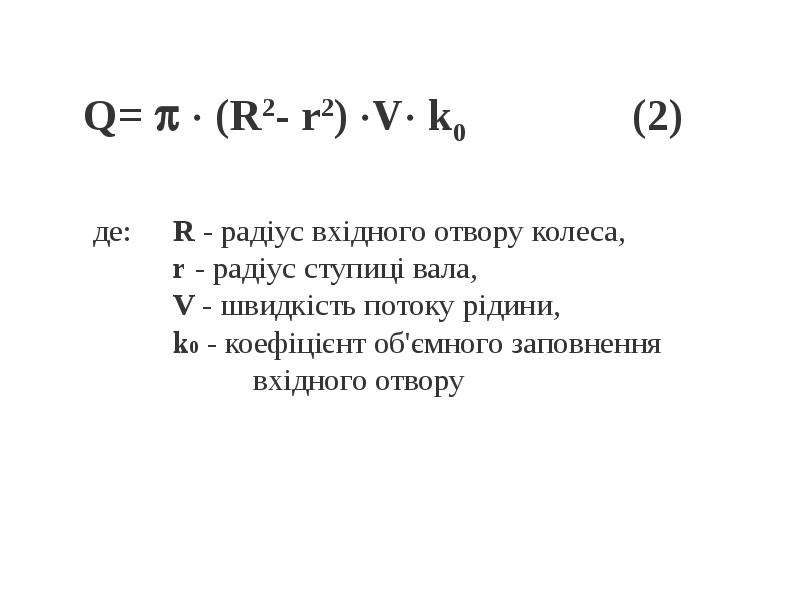

Q=   (R2- r2) V k0 (2)

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

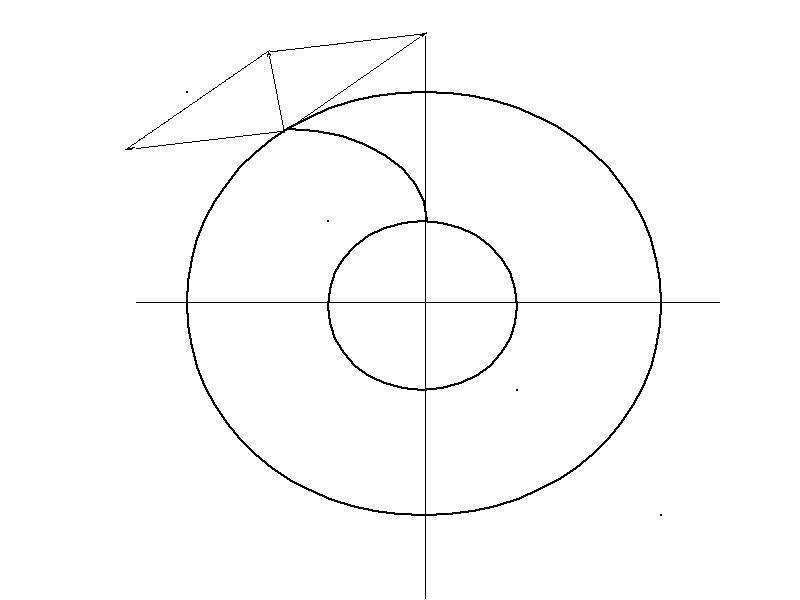

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

2.ПОКАЗНИКИ ПОТУЖНОСТІ ПРИ РОБОТІ ВІДЦЕНТРОВИХ НАСОСІВ

Слайд 11

Описание слайда:

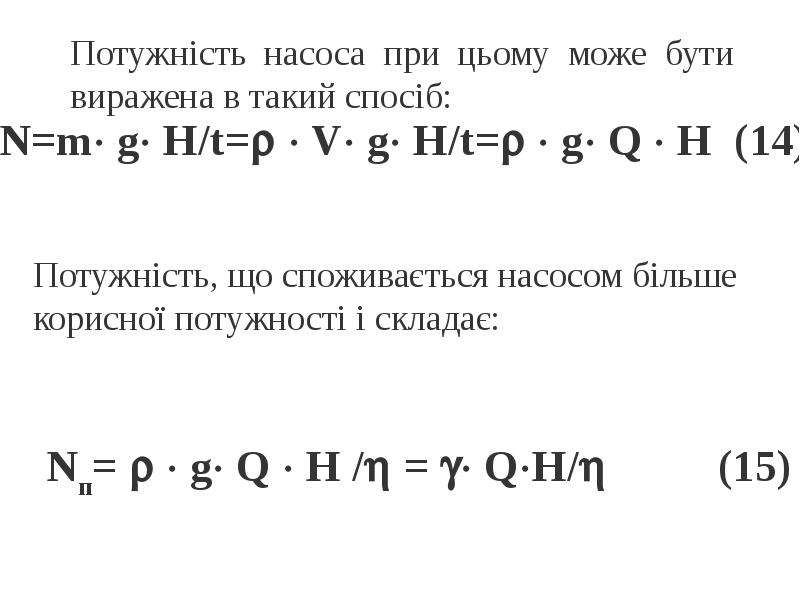

Потужність насоса при цьому може бути виражена в такий спосіб: Потужність насоса при цьому може бути виражена в такий спосіб:

Слайд 12

Описание слайда:

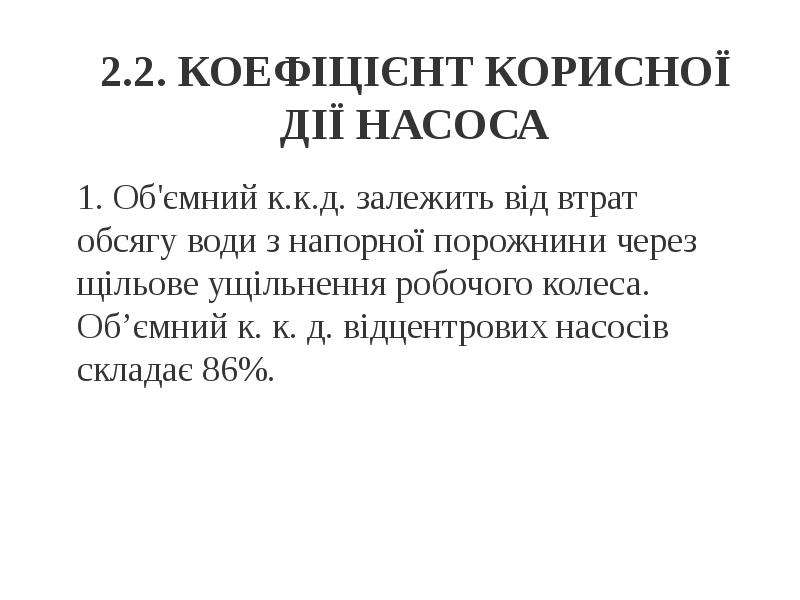

2.2. КОЕФІЦІЄНТ КОРИСНОЇ ДІЇ НАСОСА 1. Об'ємний к.к.д. залежить від втрат обсягу води з напорної порожнини через щільове ущільнення робочого колеса. Об’ємний к. к. д. відцентрових насосів складає 86%.

Слайд 13

Описание слайда:

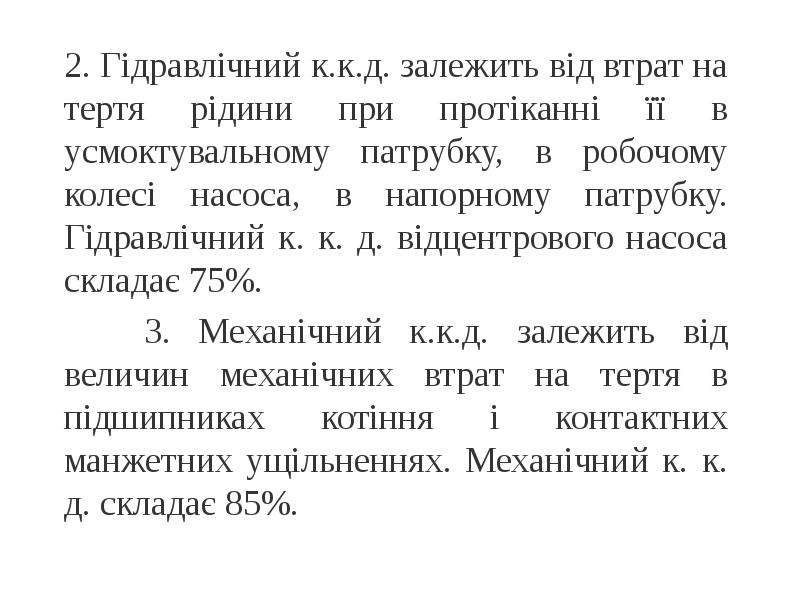

2. Гідравлічний к.к.д. залежить від втрат на тертя рідини при протіканні її в усмоктувальному патрубку, в робочому колесі насоса, в напорному патрубку. Гідравлічний к. к. д. відцентрового насоса складає 75%. 2. Гідравлічний к.к.д. залежить від втрат на тертя рідини при протіканні її в усмоктувальному патрубку, в робочому колесі насоса, в напорному патрубку. Гідравлічний к. к. д. відцентрового насоса складає 75%. 3. Механічний к.к.д. залежить від величин механічних втрат на тертя в підшипниках котіння і контактних манжетних ущільненнях. Механічний к. к. д. складає 85%.

Слайд 14

Описание слайда:

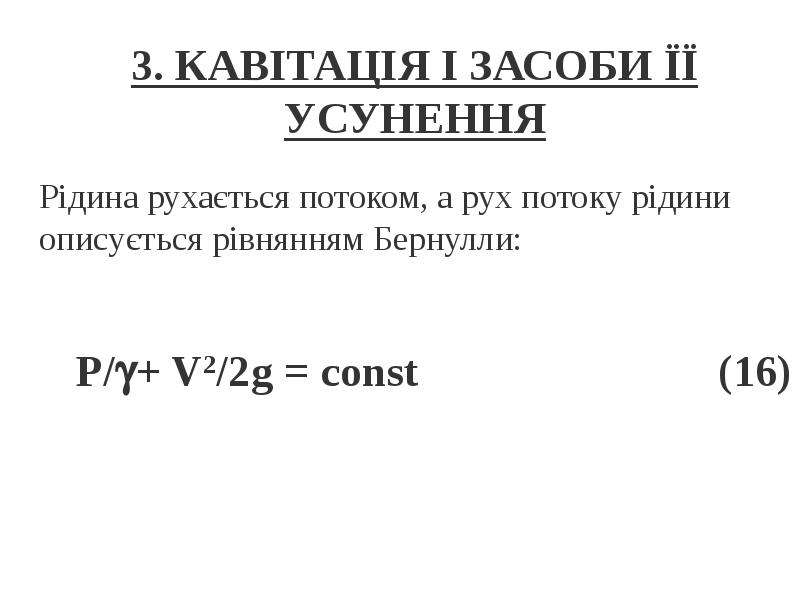

3. КАВІТАЦІЯ І ЗАСОБИ ЇЇ УСУНЕННЯ Рідина рухається потоком, а рух потоку рідини описується рівнянням Бернулли:

Слайд 15

Описание слайда:

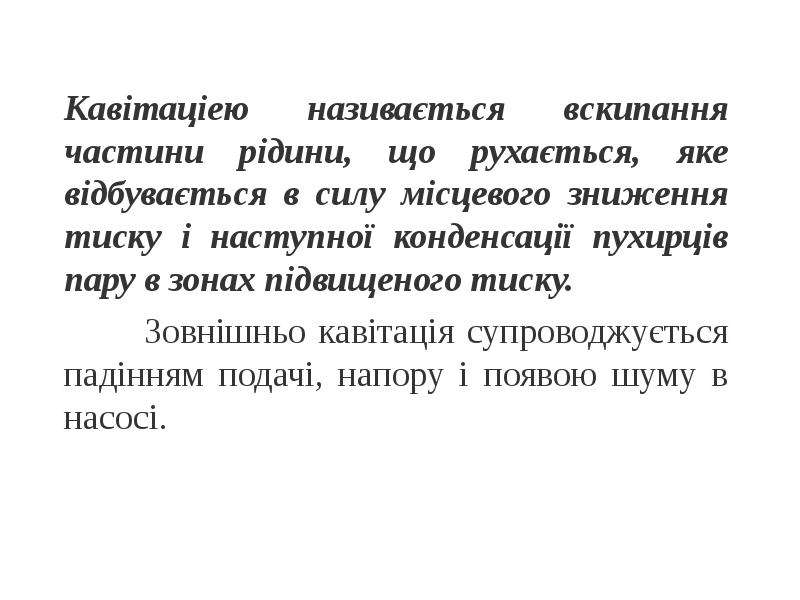

Кавітаціею називається вскипання частини рідини, що рухається, яке відбувається в силу місцевого зниження тиску і наступної конденсації пухирців пару в зонах підвищеного тиску. Кавітаціею називається вскипання частини рідини, що рухається, яке відбувається в силу місцевого зниження тиску і наступної конденсації пухирців пару в зонах підвищеного тиску. Зовнішньо кавітація супроводжується падінням подачі, напору і появою шуму в насосі.

Слайд 16

Описание слайда:

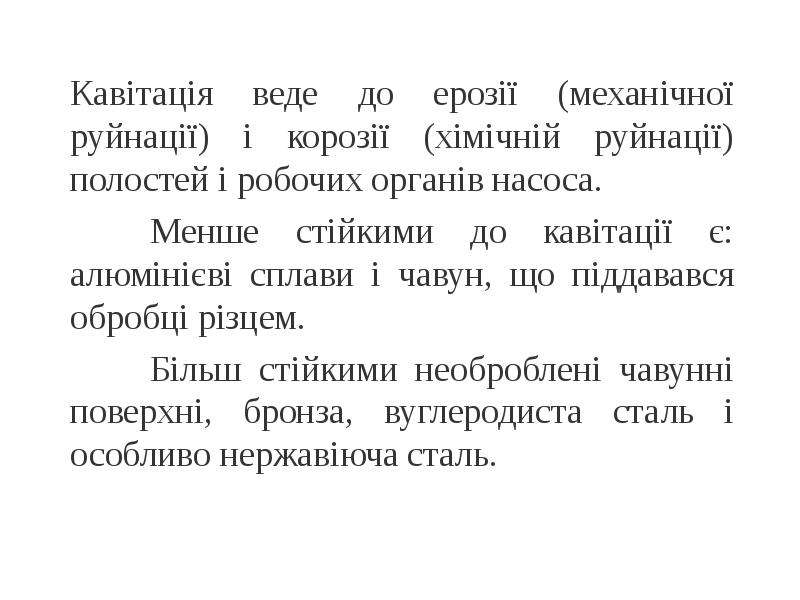

Кавітація веде до ерозії (механічної руйнації) і корозії (хімічній руйнації) полостей і робочих органів насоса. Кавітація веде до ерозії (механічної руйнації) і корозії (хімічній руйнації) полостей і робочих органів насоса. Менше стійкими до кавітації є: алюмінієві сплави і чавун, що піддавався обробці різцем. Більш стійкими необроблені чавунні поверхні, бронза, вуглеродиста сталь і особливо нержавіюча сталь.

Слайд 17

Описание слайда:

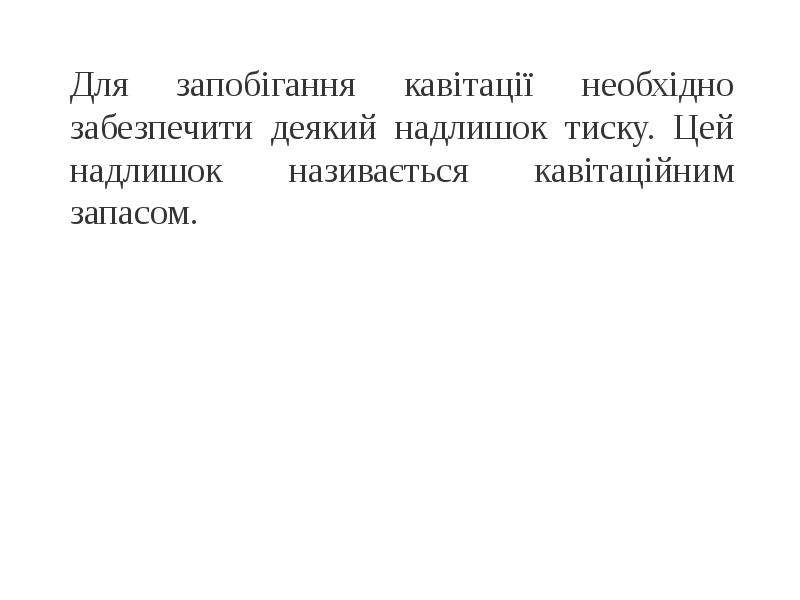

Для запобігання кавітації необхідно забезпечити деякий надлишок тиску. Цей надлишок називається кавітаційним запасом.

Слайд 18

Описание слайда:

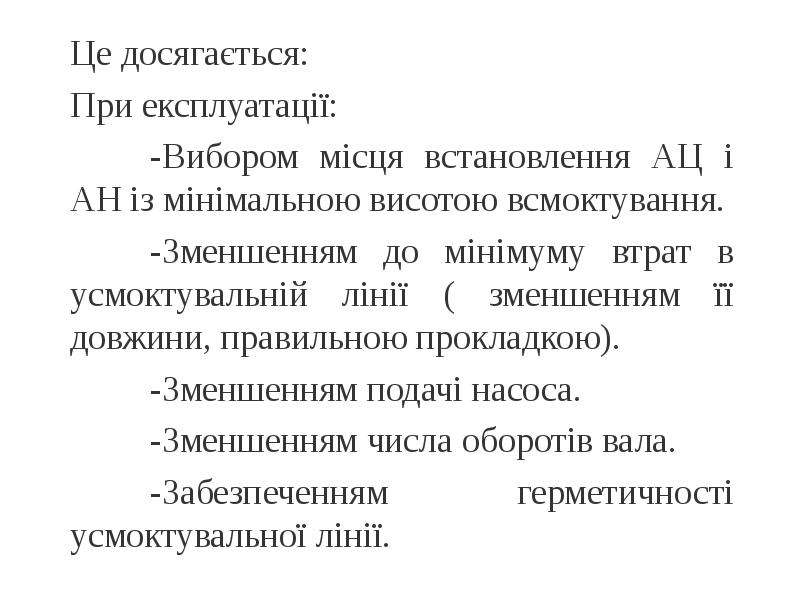

Це досягається: Це досягається: При експлуатації: -Вибором місця встановлення АЦ і АН із мінімальною висотою всмоктування. -Зменшенням до мінімуму втрат в усмоктувальній лінії ( зменшенням її довжини, правильною прокладкою). -Зменшенням подачі насоса. -Зменшенням числа оборотів вала. -Забезпеченням герметичності усмоктувальної лінії.

Слайд 19

Описание слайда:

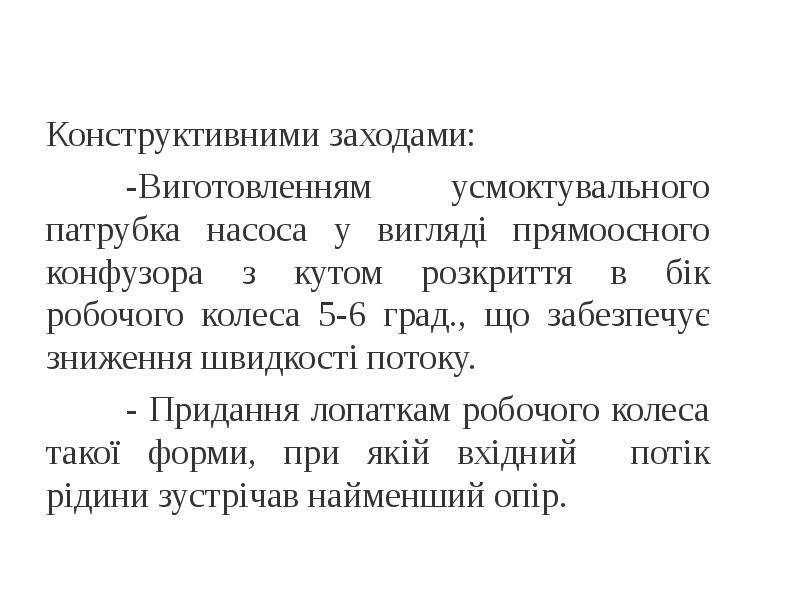

Конструктивними заходами: Конструктивними заходами: -Виготовленням усмоктувального патрубка насоса у вигляді прямоосного конфузора з кутом розкриття в бік робочого колеса 5-6 град., що забезпечує зниження швидкості потоку. - Придання лопаткам робочого колеса такої форми, при якій вхідний потік рідини зустрічав найменший опір.
