Слайд 1

Описание слайда:

Основные линии чертежа ГОСТ 2.303-68

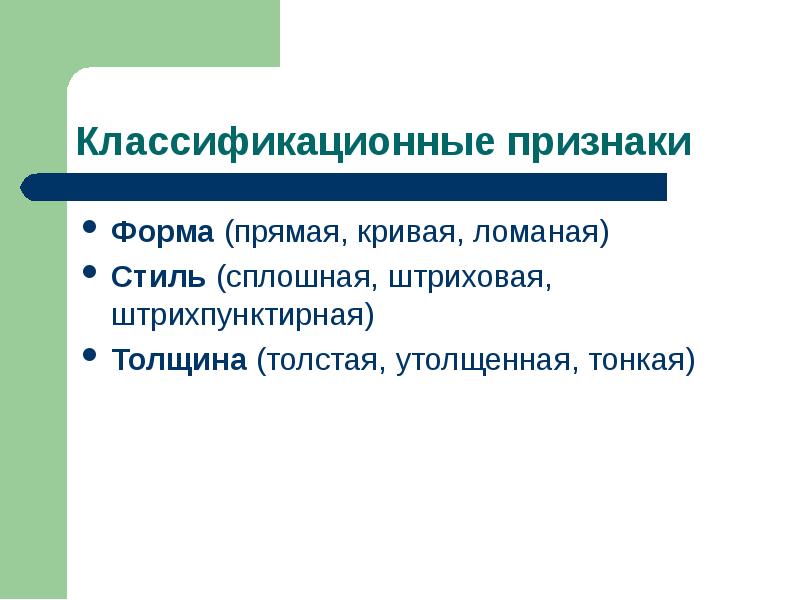

Слайд 2

Описание слайда:

Классификационные признаки Форма (прямая, кривая, ломаная) Стиль (сплошная, штриховая, штрихпунктирная) Толщина (толстая, утолщенная, тонкая)

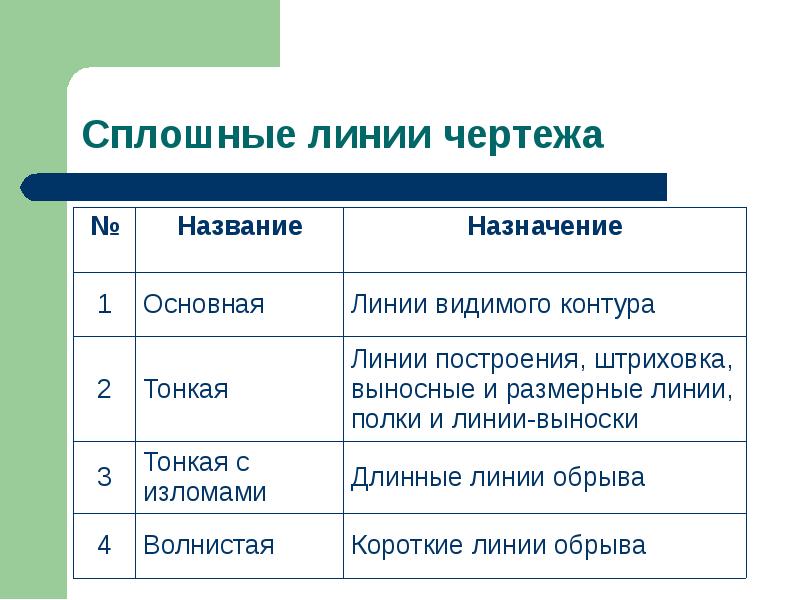

Слайд 3

Описание слайда:

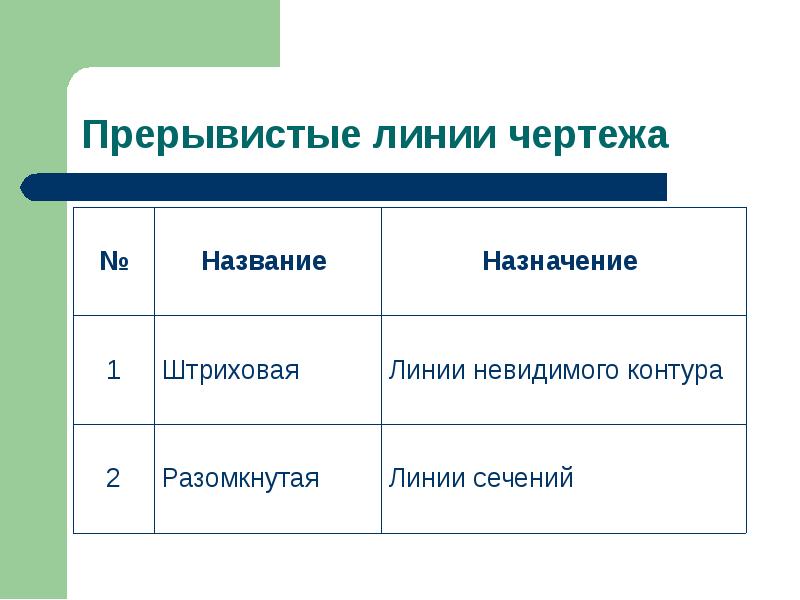

Слайд 4

Описание слайда:

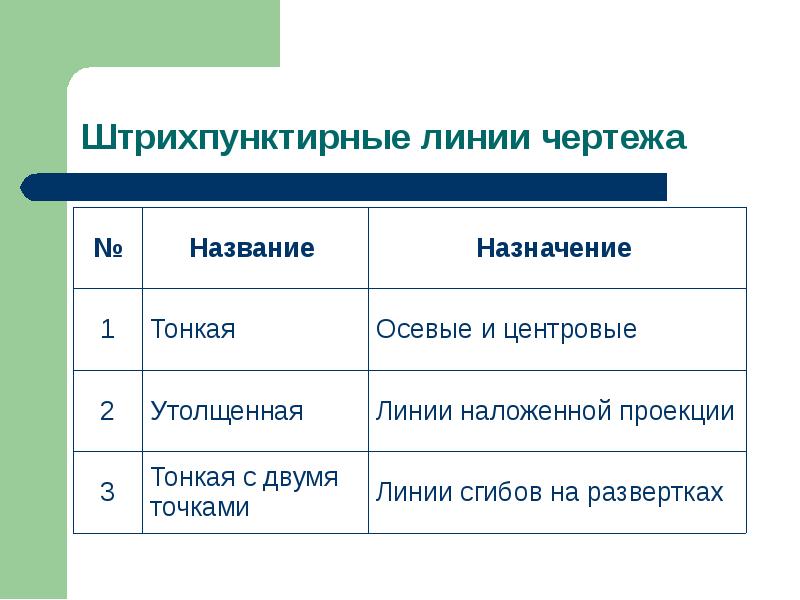

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Толщина сплошной основной линии Толщина сплошной основной линии S=0,5…1,4 мм Выбор конкретного значения в заданном диапазоне зависит от: Формата чертежа Сложности изображения Величины изображения

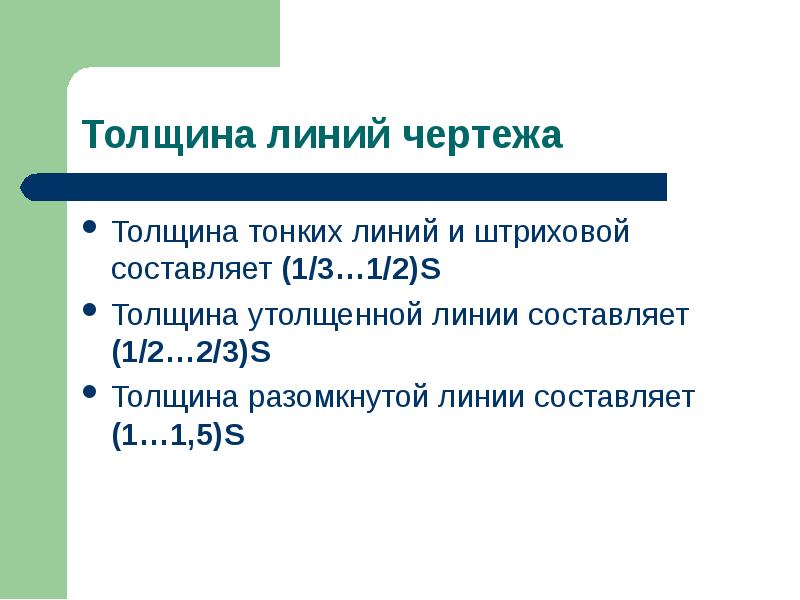

Слайд 7

Описание слайда:

Толщина тонких линий и штриховой составляет (1/3…1/2)S Толщина тонких линий и штриховой составляет (1/3…1/2)S Толщина утолщенной линии составляет (1/2…2/3)S Толщина разомкнутой линии составляет (1…1,5)S

Слайд 8

Описание слайда:

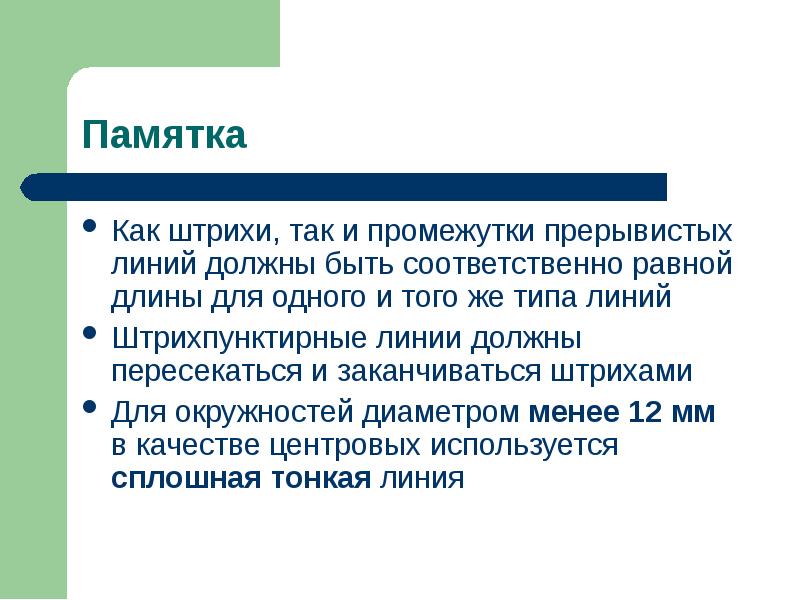

Слайд 9

Описание слайда:

Как штрихи, так и промежутки прерывистых линий должны быть соответственно равной длины для одного и того же типа линий Как штрихи, так и промежутки прерывистых линий должны быть соответственно равной длины для одного и того же типа линий Штрихпунктирные линии должны пересекаться и заканчиваться штрихами Для окружностей диаметром менее 12 мм в качестве центровых используется сплошная тонкая линия
