Вы можете ознакомиться и скачать презентацию на тему Основные положения геодезии. Доклад-сообщение содержит 62 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


Лекция № 2 Понятие о форме и размерах Земли Системы координат, используемые в геодезии Картографические проекции Метод проекций. Высоты точек земной...
Описание слайда:
Лекция № 2 Понятие о форме и размерах Земли Системы координат, используемые в геодезии Картографические проекции Метод проекций. Высоты точек земной поверхности Изображение рельефа. Планы и карты Масштабы. Решение задач на планах и картах

Слайд 2

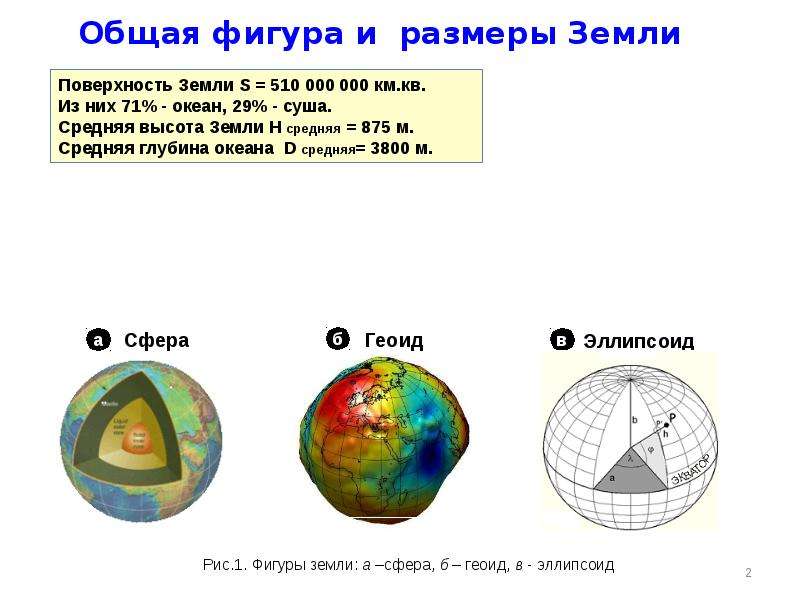

Общая фигура и размеры Земли
Описание слайда:
Общая фигура и размеры Земли

Слайд 3

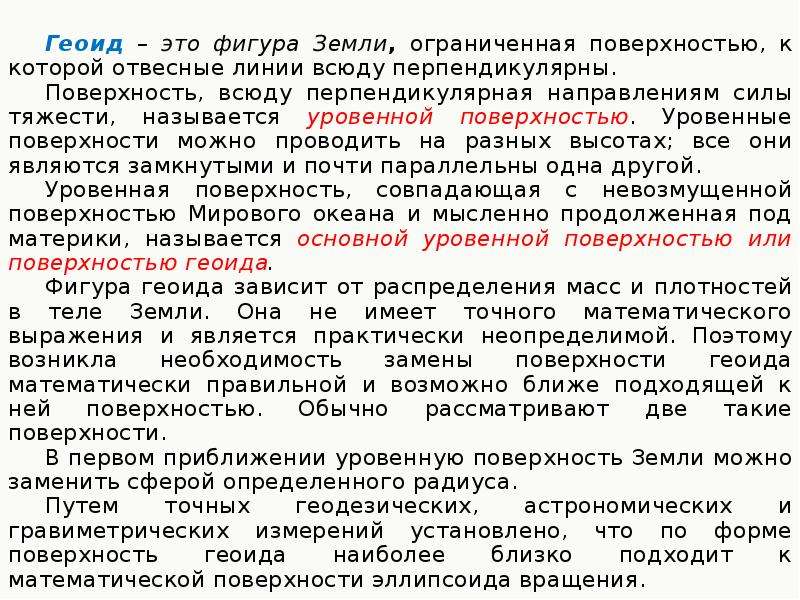

Геоид – это фигура Земли, ограниченная поверхностью, к которой отвесные линии всюду перпендикулярны. Поверхность, всюду перпендикулярная направлениям...
Описание слайда:
Геоид – это фигура Земли, ограниченная поверхностью, к которой отвесные линии всюду перпендикулярны. Поверхность, всюду перпендикулярная направлениям силы тяжести, называется уровенной поверхностью. Уровенные поверхности можно проводить на разных высотах; все они являются замкнутыми и почти параллельны одна другой. Уровенная поверхность, совпадающая с невозмущенной поверхностью Мирового океана и мысленно продолженная под материки, называется основной уровенной поверхностью или поверхностью геоида. Фигура геоида зависит от распределения масс и плотностей в теле Земли. Она не имеет точного математического выражения и является практически неопределимой. Поэтому возникла необходимость замены поверхности геоида математически правильной и возможно ближе подходящей к ней поверхностью. Обычно рассматривают две такие поверхности. В первом приближении уровенную поверхность Земли можно заменить сферой определенного радиуса. Путем точных геодезических, астрономических и гравиметрических измерений установлено, что по форме поверхность геоида наиболее близко подходит к математической поверхности эллипсоида вращения.

Слайд 4


Основные положения геодезии, слайд №4
Описание слайда:

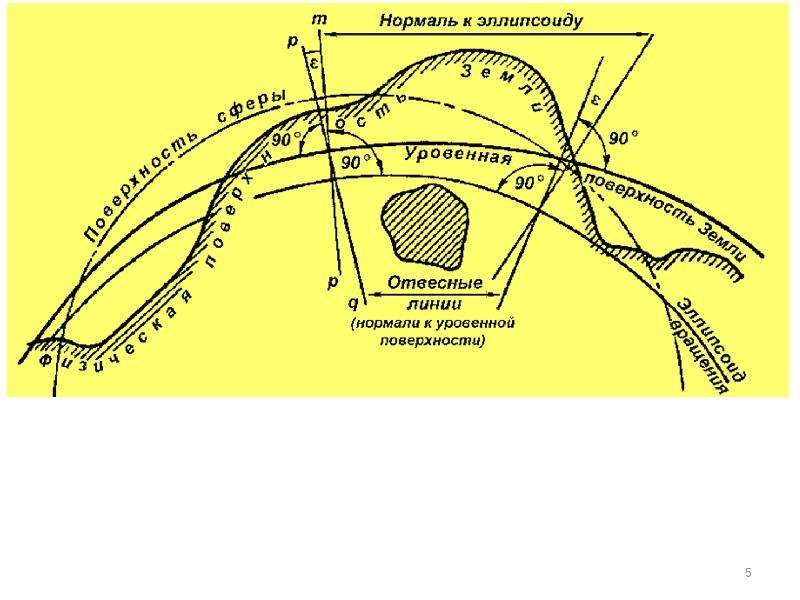

Слайд 5


Основные положения геодезии, слайд №5
Описание слайда:

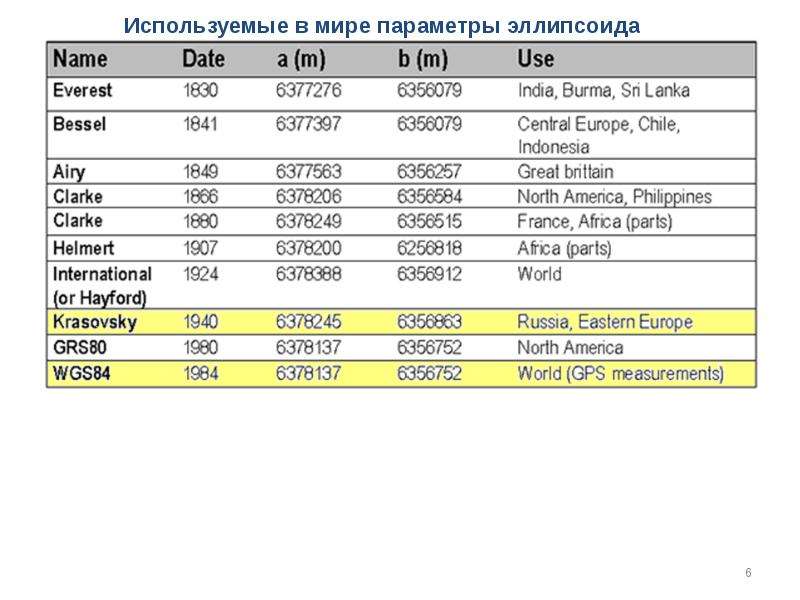

Слайд 6


Основные положения геодезии, слайд №6
Описание слайда:

Слайд 7


Системы координат, используемые в геодезии
Описание слайда:
Системы координат, используемые в геодезии

Слайд 8


Основные положения геодезии, слайд №8
Описание слайда:

Слайд 9


СИСТЕМА ПЛОСКИХ ПРЯМОУГОЛЬНЫХ КООРДИНАТ (условная или местная) Систему плоских прямоугольных координат образуют две взаимно перпендикулярные прямые...
Описание слайда:
СИСТЕМА ПЛОСКИХ ПРЯМОУГОЛЬНЫХ КООРДИНАТ (условная или местная) Систему плоских прямоугольных координат образуют две взаимно перпендикулярные прямые линии, называемые осями координат; точка их пересечения называется началом или нулем системы координат. Ось абсцисс - OX, ось ординат – OY, делящие плоскость на четверти. Направлениям осей от начала координат приписываются знаки «+» и «-».

Слайд 10


Основные положения геодезии, слайд №10
Описание слайда:

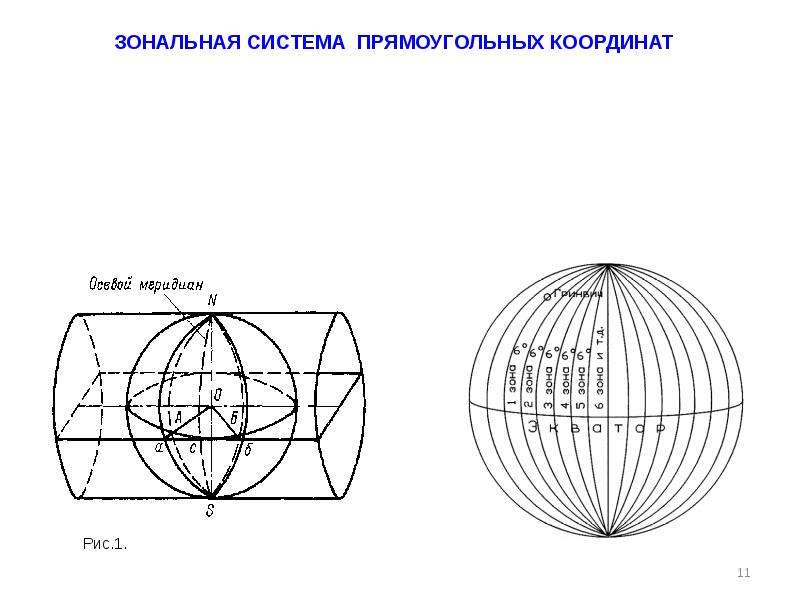

Слайд 11


Основные положения геодезии, слайд №11
Описание слайда:

Слайд 12


Основные положения геодезии, слайд №12
Описание слайда:

Слайд 13


Основные положения геодезии, слайд №13
Описание слайда:

Слайд 14


Основные положения геодезии, слайд №14
Описание слайда:

Слайд 15

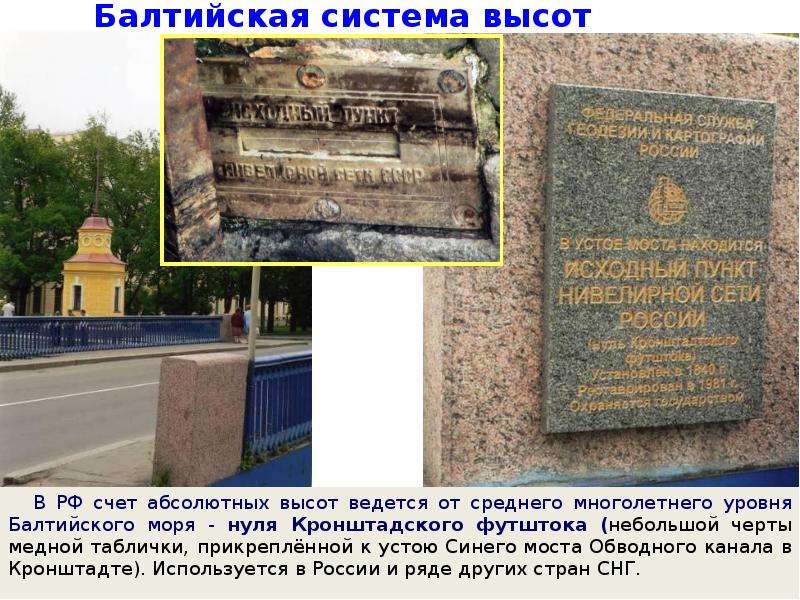

Балтийская система высот В РФ счет абсолютных высот ведется от среднего многолетнего уровня Балтийского моря - нуля Кронштадского футштока (небольшой...
Описание слайда:
Балтийская система высот В РФ счет абсолютных высот ведется от среднего многолетнего уровня Балтийского моря - нуля Кронштадского футштока (небольшой черты медной таблички, прикреплённой к устою Синего моста Обводного канала в Кронштадте). Используется в России и ряде других стран СНГ.

Слайд 16

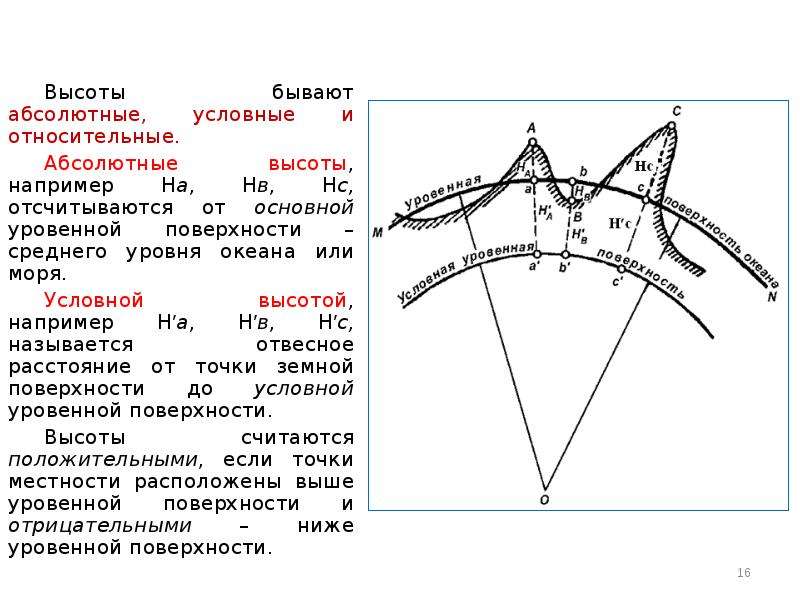

Высоты бывают абсолютные, условные и относительные. Высоты бывают абсолютные, условные и относительные. Абсолютные высоты, например На, Нв, Нс,...
Описание слайда:
Высоты бывают абсолютные, условные и относительные. Высоты бывают абсолютные, условные и относительные. Абсолютные высоты, например На, Нв, Нс, отсчитываются от основной уровенной поверхности – среднего уровня океана или моря. Условной высотой, например Н′а, Н′в, Н′с, называется отвесное расстояние от точки земной поверхности до условной уровенной поверхности. Высоты считаются положительными, если точки местности расположены выше уровенной поверхности и отрицательными – ниже уровенной поверхности.

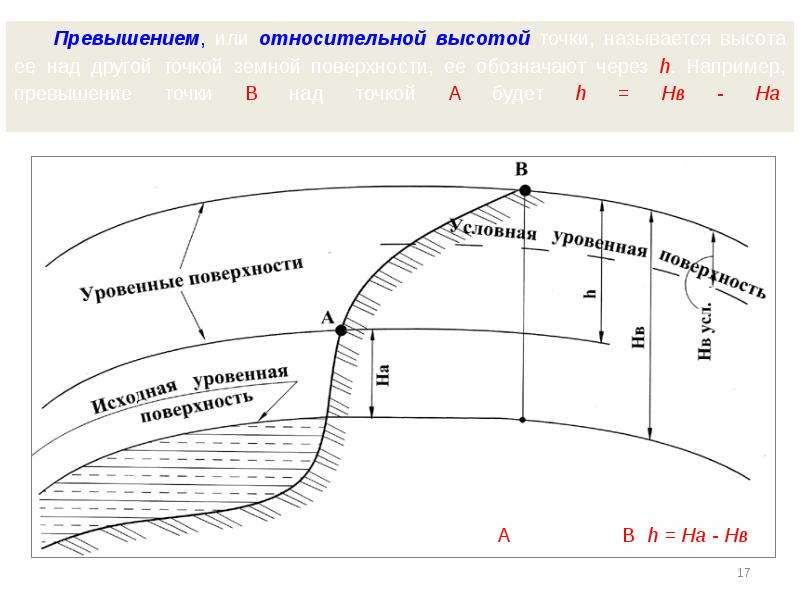

Слайд 17


Основные положения геодезии, слайд №17
Описание слайда:

Слайд 18


Основные положения геодезии, слайд №18
Описание слайда:

Слайд 19


Основные положения геодезии, слайд №19
Описание слайда:

Слайд 20


ТОПОГРАФИЧЕСКИЕ ПЛАНЫ И КАРТЫ
Описание слайда:
ТОПОГРАФИЧЕСКИЕ ПЛАНЫ И КАРТЫ

Слайд 21


КЛАССИФИКАЦИЯ КАРТ Общегеографические карты универсального назначения отображают земную поверхность с обязательным показом всех ее основных...
Описание слайда:
КЛАССИФИКАЦИЯ КАРТ Общегеографические карты универсального назначения отображают земную поверхность с обязательным показом всех ее основных элементов: гидрографии, населенных пунктов, дорожной сети, растительности и т. д. с подробностью, определяемой масштабом карты. Тематические карты — это карты, на которых с большей детальностью отображены отдельные элементы местности или нанесены специальные данные. Тематические карты весьма многочисленны и разнообразны. К ним относятся карты: исторические, экономические, политико-административные, гидрологические, геологические, дорожные и многие другие.

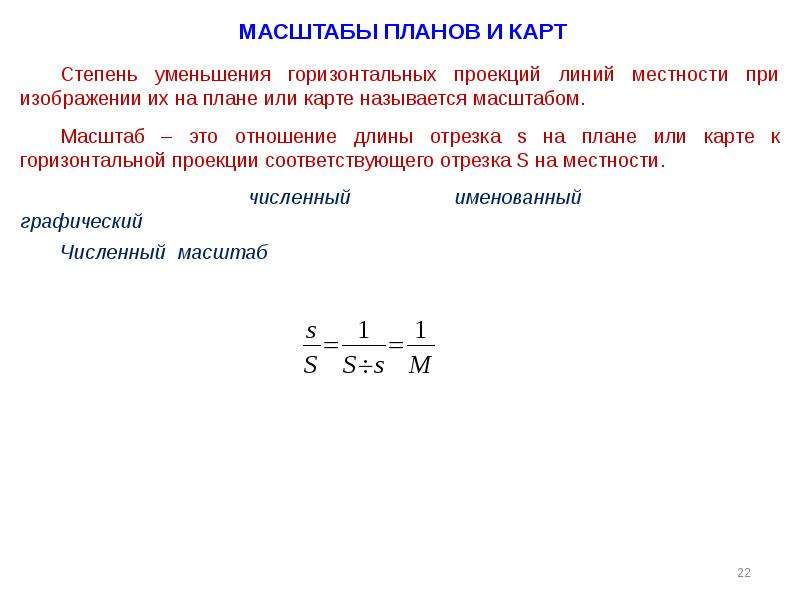

Слайд 22


Основные положения геодезии, слайд №22
Описание слайда:

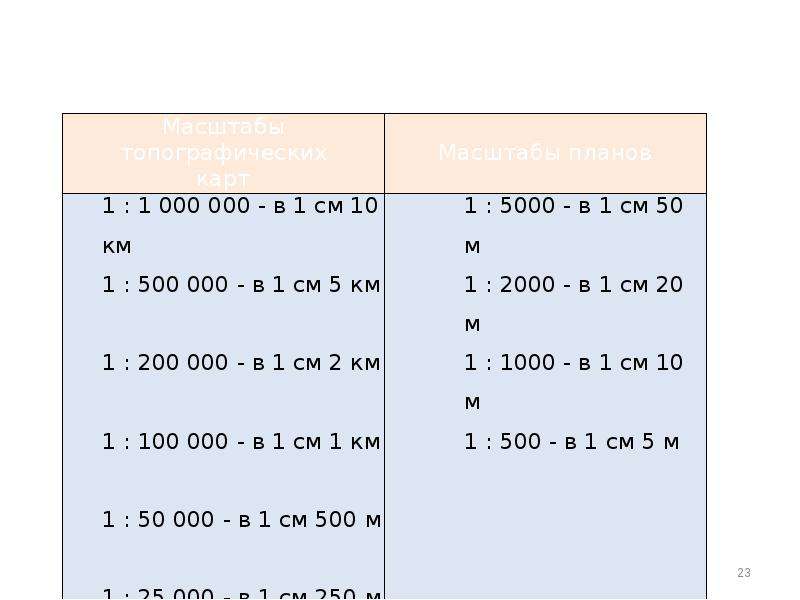

Слайд 23


Основные положения геодезии, слайд №23
Описание слайда:

Слайд 24


Основные положения геодезии, слайд №24
Описание слайда:

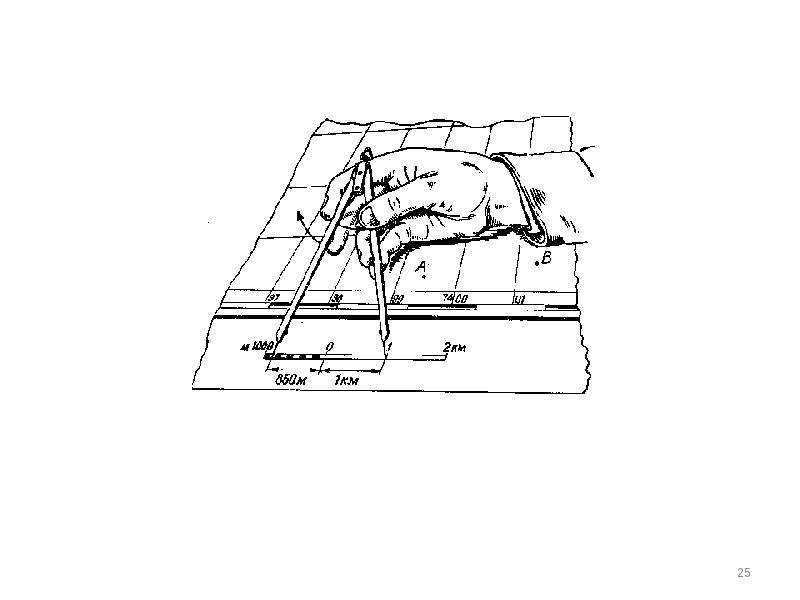

Слайд 25


Основные положения геодезии, слайд №25
Описание слайда:

Слайд 26


Основные положения геодезии, слайд №26
Описание слайда:

Слайд 27


ТОЧНОСТЬ МАСШТАБА При оценке точности нанесения точек на план исходят из физиологических возможностей человеческого глаза различать минимальный...
Описание слайда:
ТОЧНОСТЬ МАСШТАБА При оценке точности нанесения точек на план исходят из физиологических возможностей человеческого глаза различать минимальный отрезок, равный 0,1мм (размер точки, поставленной остро отточенным карандашом, кружок от укола остро отточенной иглы). Отсюда следует, что на плане (карте) в самом благоприятном случае можно изобразить лишь такие горизонтальные проекции линий местности, которым в данном масштабе соответствует отрезок 0,1мм и более. Горизонтальное расстояние на местности, соответствующее 0,1мм (0,01см) на плане, называется предельной точностью масштаба tпр, т.е. , Длина отрезка на плане или карте может быть оценена с точностью ±0,2мм. Горизонтальное расстояние на местности, соответствующее в данном масштабе 0,2мм (0,02см) на плане, называется графической точностью масштаба tграф., т.е.

Слайд 28


Таблица соответствия масштабов и точности
Описание слайда:
Таблица соответствия масштабов и точности

Слайд 29


Основные положения геодезии, слайд №29
Описание слайда:

Слайд 30


Основные положения геодезии, слайд №30
Описание слайда:

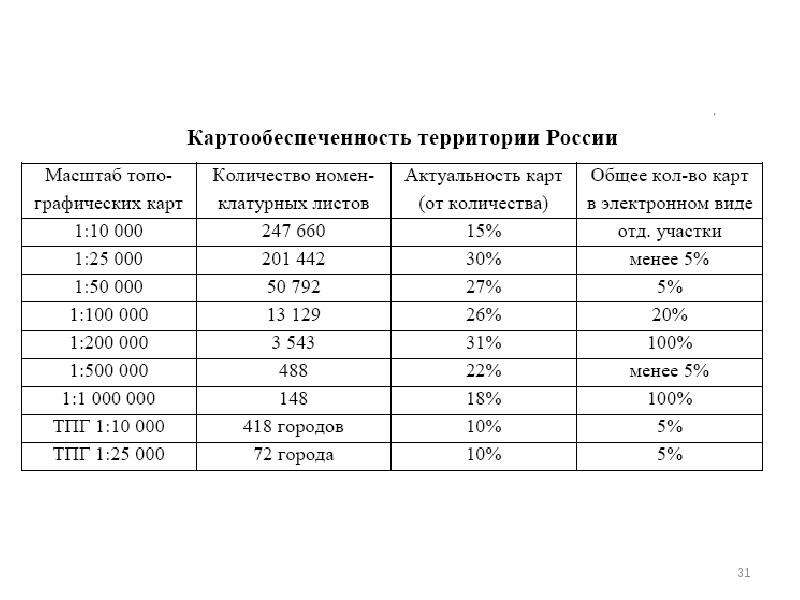

Слайд 31


Основные положения геодезии, слайд №31
Описание слайда:

Слайд 32


Основные положения геодезии, слайд №32
Описание слайда:

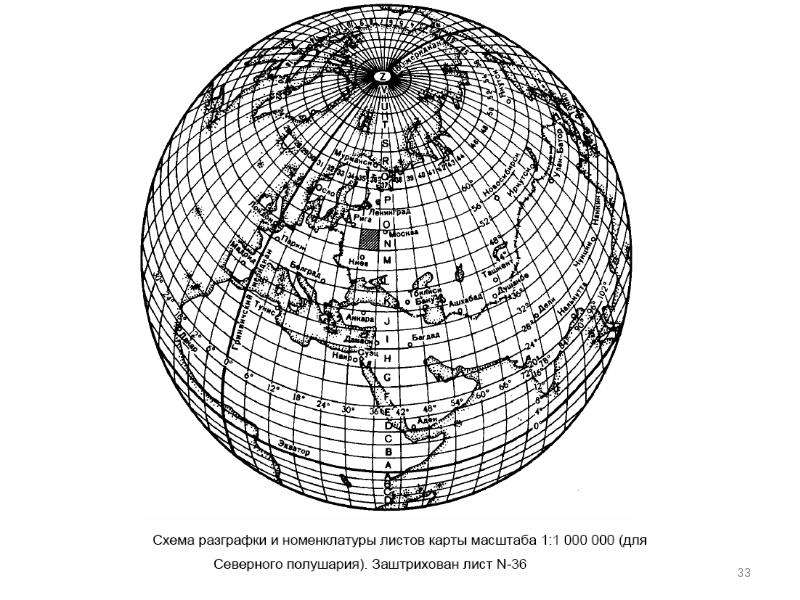

Слайд 33


Основные положения геодезии, слайд №33
Описание слайда:

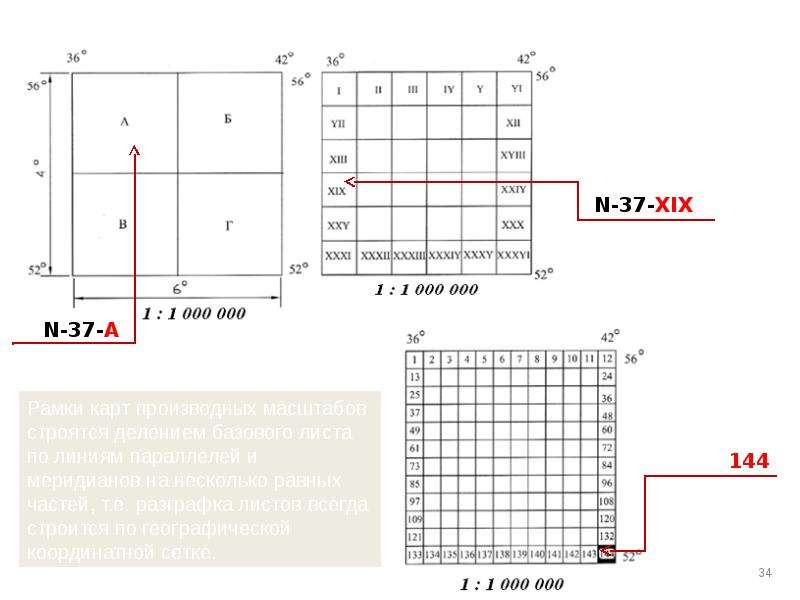

Слайд 34


Основные положения геодезии, слайд №34
Описание слайда:

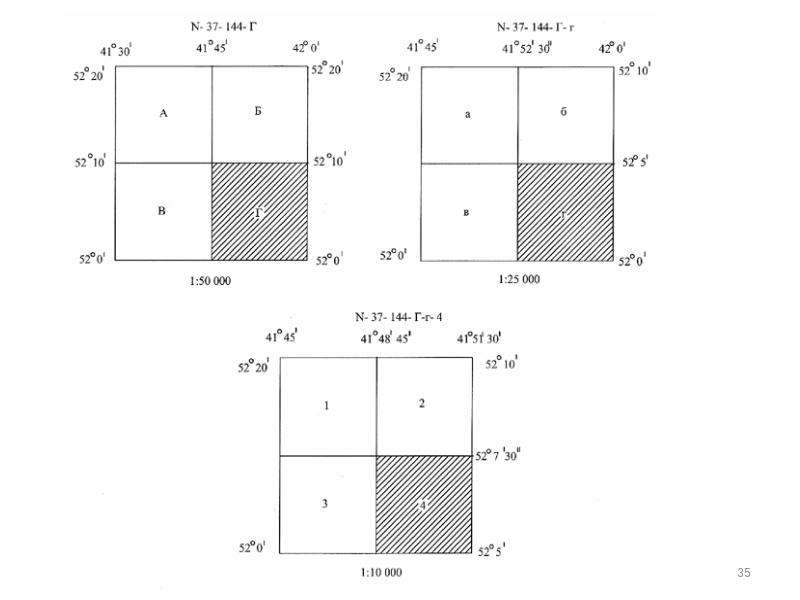

Слайд 35


Основные положения геодезии, слайд №35
Описание слайда:

Слайд 36


Основные положения геодезии, слайд №36
Описание слайда:

Слайд 37


Основные положения геодезии, слайд №37
Описание слайда:

Слайд 38


Основные положения геодезии, слайд №38
Описание слайда:

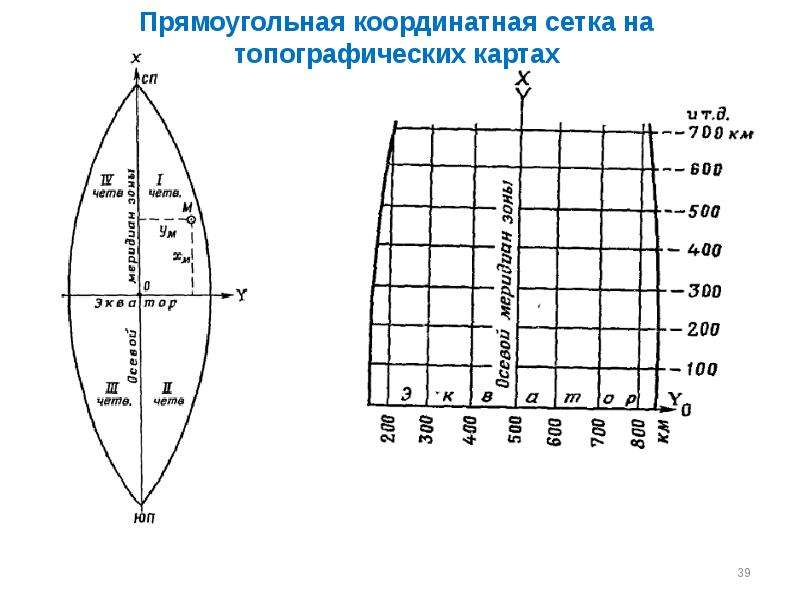

Слайд 39


Основные положения геодезии, слайд №39
Описание слайда:

Слайд 40


Основные положения геодезии, слайд №40
Описание слайда:

Слайд 41


Основные положения геодезии, слайд №41
Описание слайда:

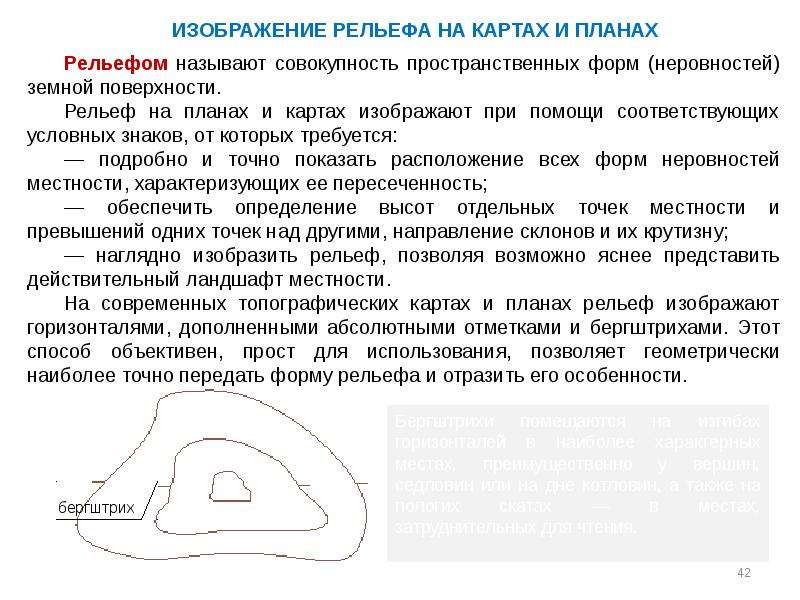

Слайд 42


Основные положения геодезии, слайд №42
Описание слайда:

Слайд 43


Основные положения геодезии, слайд №43
Описание слайда:

Слайд 44


Основные положения геодезии, слайд №44
Описание слайда:

Слайд 45


Основные положения геодезии, слайд №45
Описание слайда:

Слайд 46


Основные положения геодезии, слайд №46
Описание слайда:

Слайд 47


Основные положения геодезии, слайд №47
Описание слайда:

Слайд 48

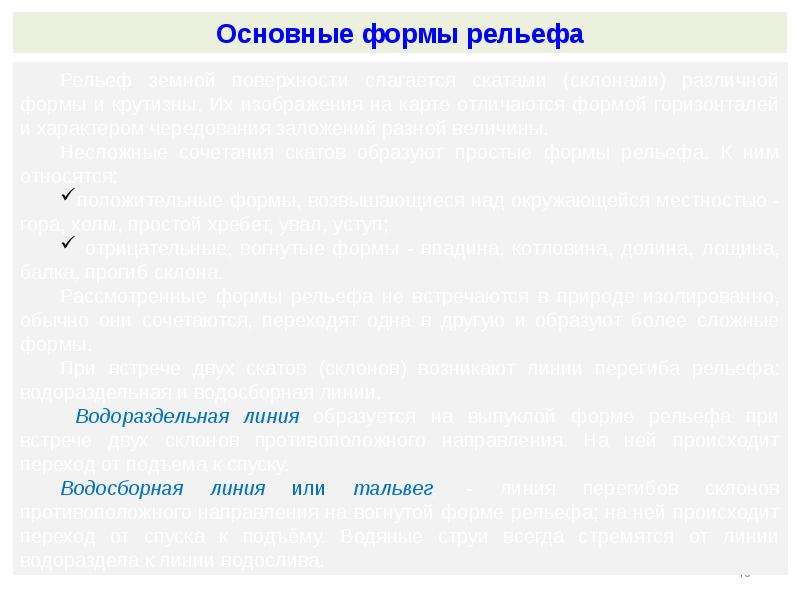

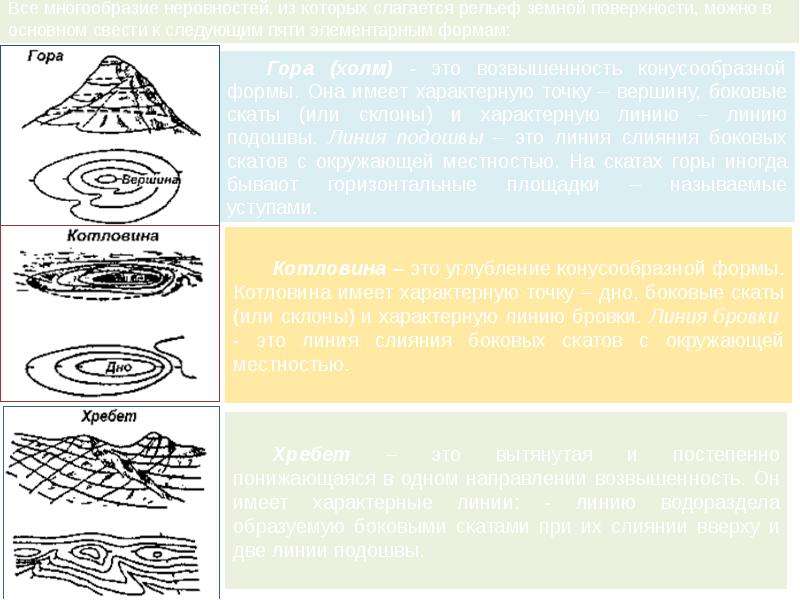

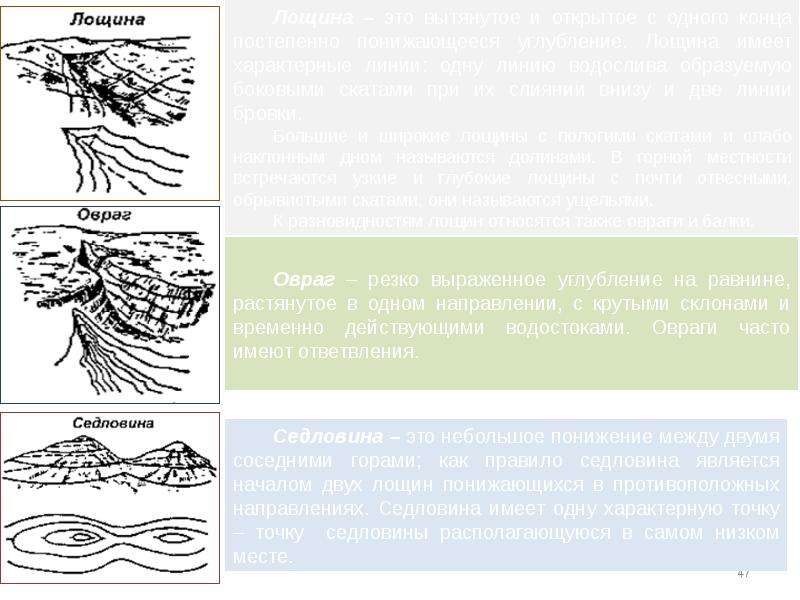

Основные элементы и формы рельефа
Описание слайда:
Основные элементы и формы рельефа

Слайд 49


Основные положения геодезии, слайд №49
Описание слайда:

Слайд 50


Основные положения геодезии, слайд №50
Описание слайда:

Слайд 51


Основные положения геодезии, слайд №51
Описание слайда:

Слайд 52

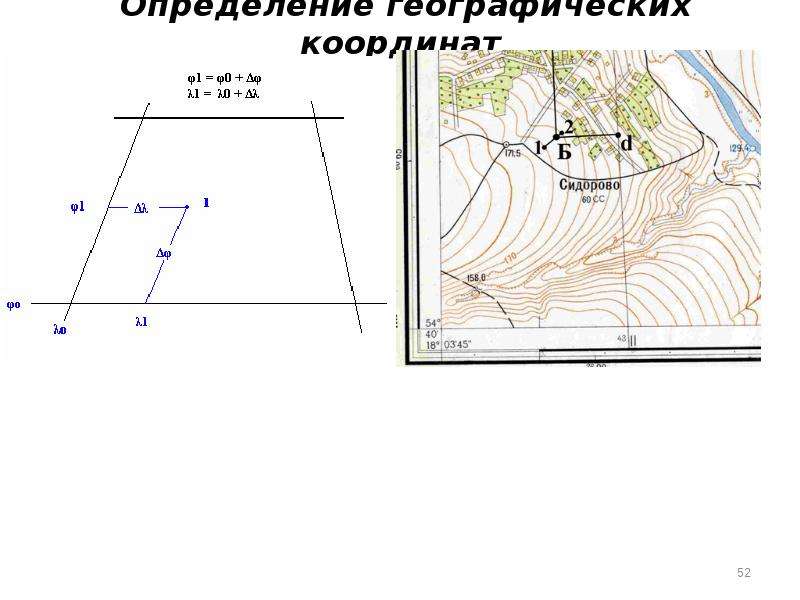

Определение географических координат
Описание слайда:
Определение географических координат

Слайд 53


Основные положения геодезии, слайд №53
Описание слайда:

Слайд 54


Основные положения геодезии, слайд №54
Описание слайда:

Слайд 55


Основные положения геодезии, слайд №55
Описание слайда:

Слайд 56


Основные положения геодезии, слайд №56
Описание слайда:

Слайд 57


Проектирование трассы с заданным уклоном Пусть на плане масштаба 1:10 000 требуется наметить трассу шоссейной дороги между точками М и N, чтобы уклон...
Описание слайда:
Проектирование трассы с заданным уклоном Пусть на плане масштаба 1:10 000 требуется наметить трассу шоссейной дороги между точками М и N, чтобы уклон ее во всех частях не превышал i = 0,05. Высота сечения рельефа на плане h = 5 м. Для решения задачи рассчитывают заложение d, соответствующее заданному уклону i и высоте сечения рельефа h, и выражают его в масштабе плана: где М – знаменатель численного масштаба плана.

Слайд 58


Основные положения геодезии, слайд №58
Описание слайда:

Слайд 59

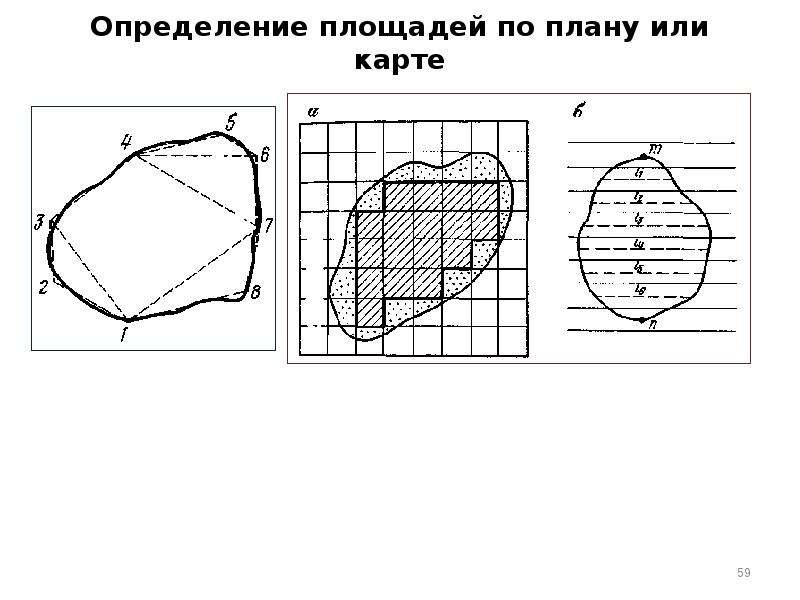

Определение площадей по плану или карте
Описание слайда:
Определение площадей по плану или карте

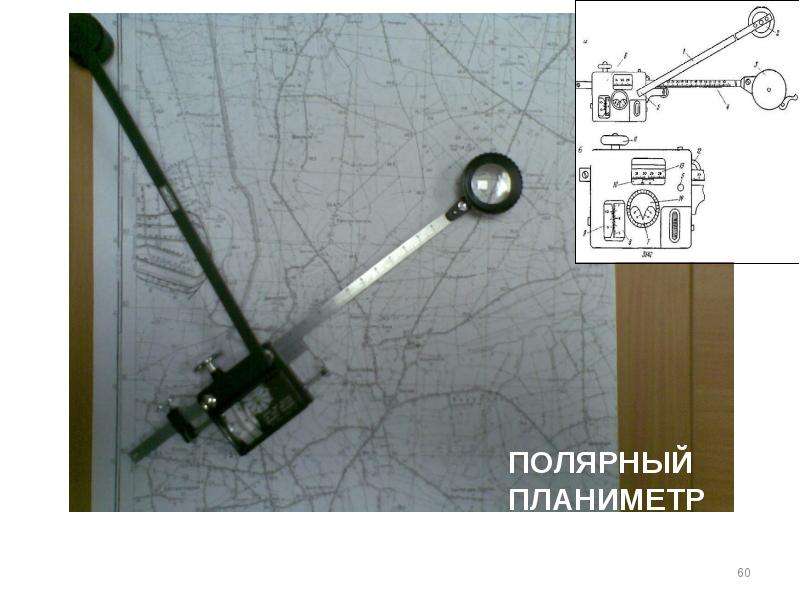

Слайд 60


Основные положения геодезии, слайд №60
Описание слайда:

Слайд 61


Аналитический способ определения площадей
Описание слайда:
Аналитический способ определения площадей

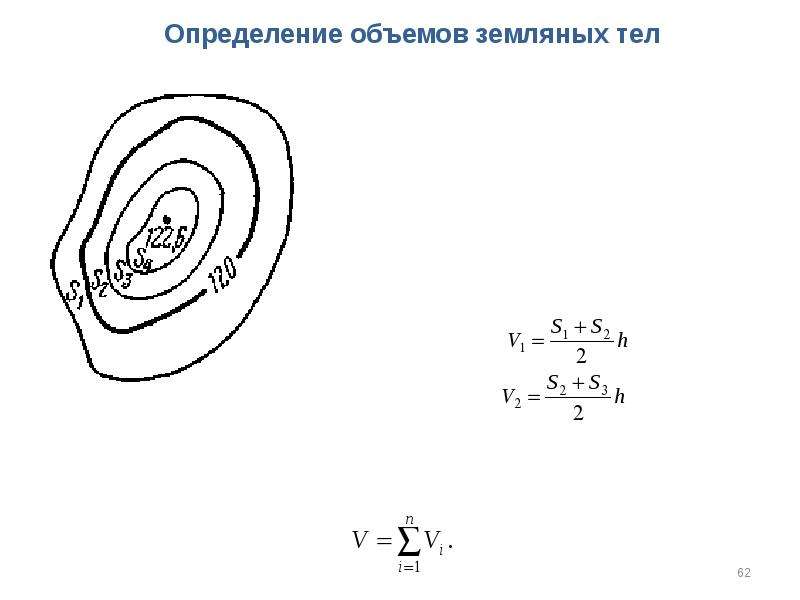

Слайд 62


Основные положения геодезии, слайд №62
Описание слайда:
