Слайд 1


ПРИКЛАДНАЯ механика Лекция 5
Описание слайда:
ПРИКЛАДНАЯ механика Лекция 5

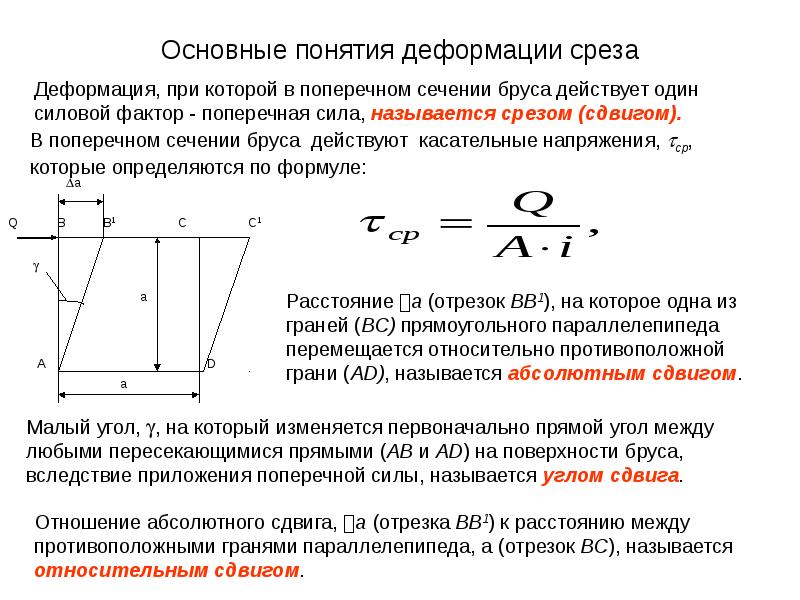

Слайд 2


Основные понятия деформации среза
Описание слайда:
Основные понятия деформации среза

Слайд 3


Закон Гука при срезе Закон Гука при сдвиге. Касательные напряжения, возникающие в поперечном сечении бруса при чистом сдвиге прямо пропорциональны...
Описание слайда:
Закон Гука при срезе Закон Гука при сдвиге. Касательные напряжения, возникающие в поперечном сечении бруса при чистом сдвиге прямо пропорциональны относительному сдвигу:

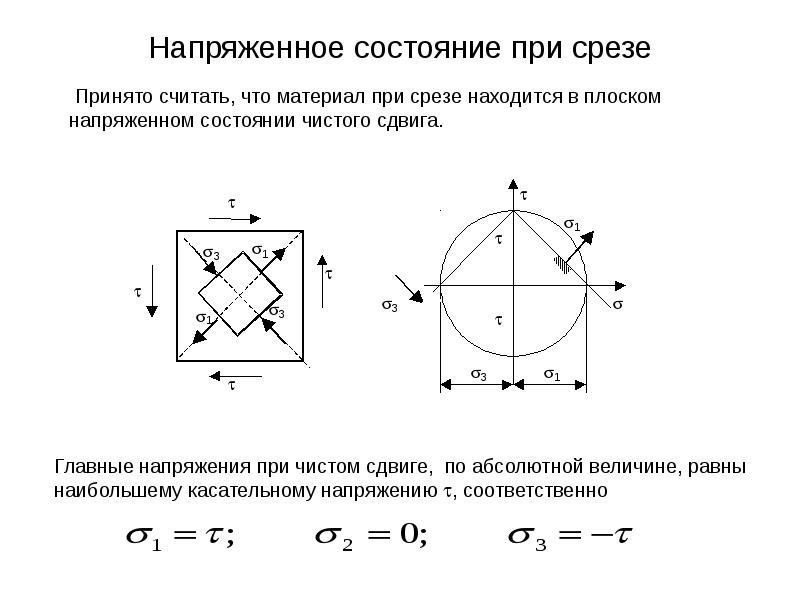

Слайд 4


Напряженное состояние при срезе
Описание слайда:
Напряженное состояние при срезе

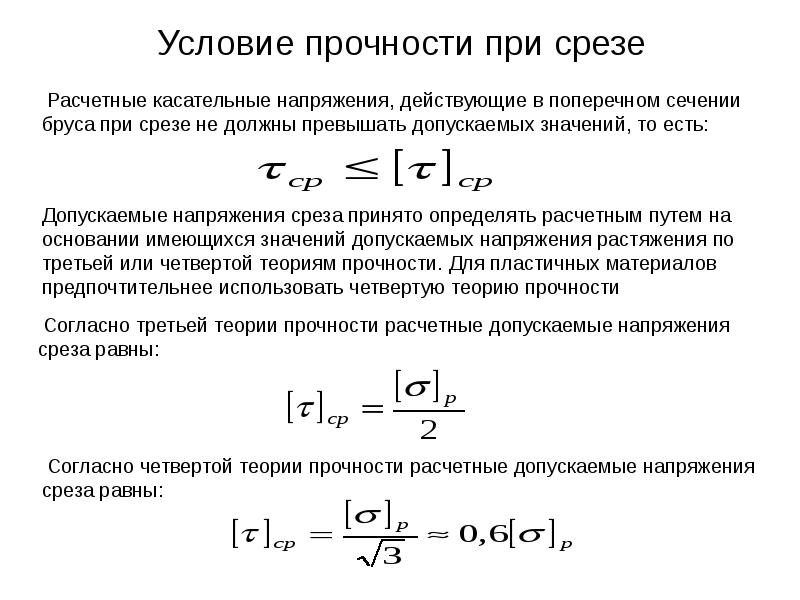

Слайд 5


Условие прочности при срезе
Описание слайда:
Условие прочности при срезе

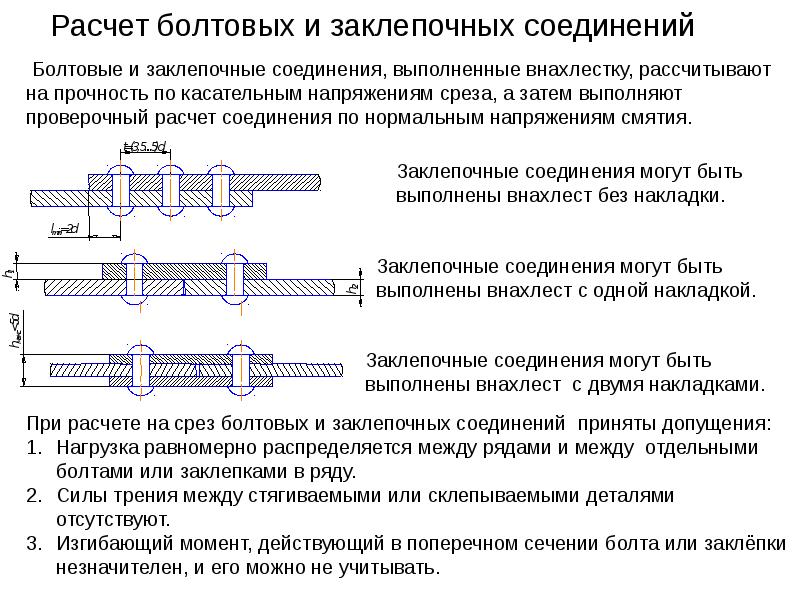

Слайд 6


Расчет болтовых и заклепочных соединений
Описание слайда:
Расчет болтовых и заклепочных соединений

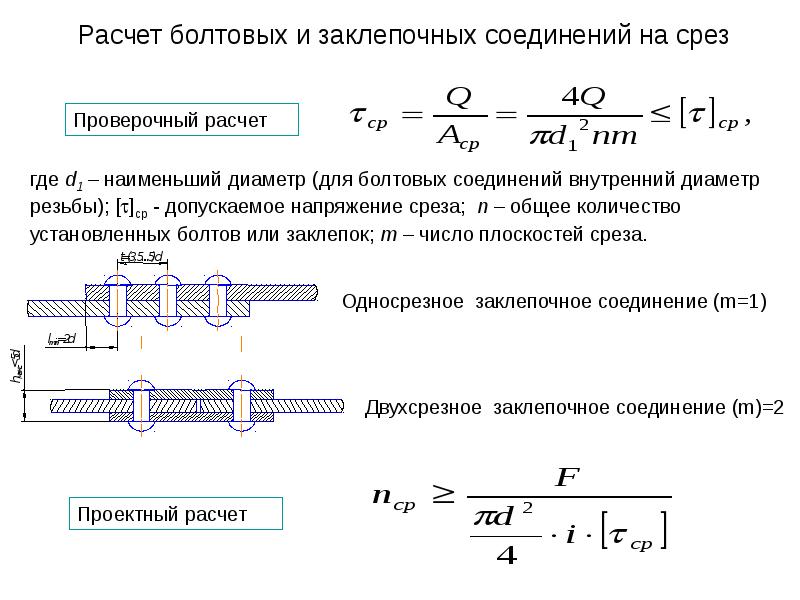

Слайд 7


Расчет болтовых и заклепочных соединений на срез
Описание слайда:
Расчет болтовых и заклепочных соединений на срез

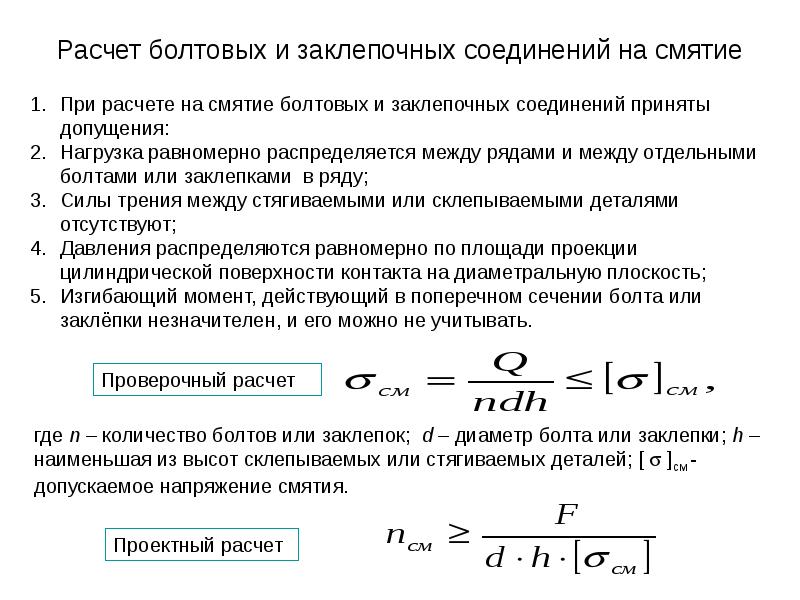

Слайд 8


Расчет болтовых и заклепочных соединений на смятие
Описание слайда:
Расчет болтовых и заклепочных соединений на смятие

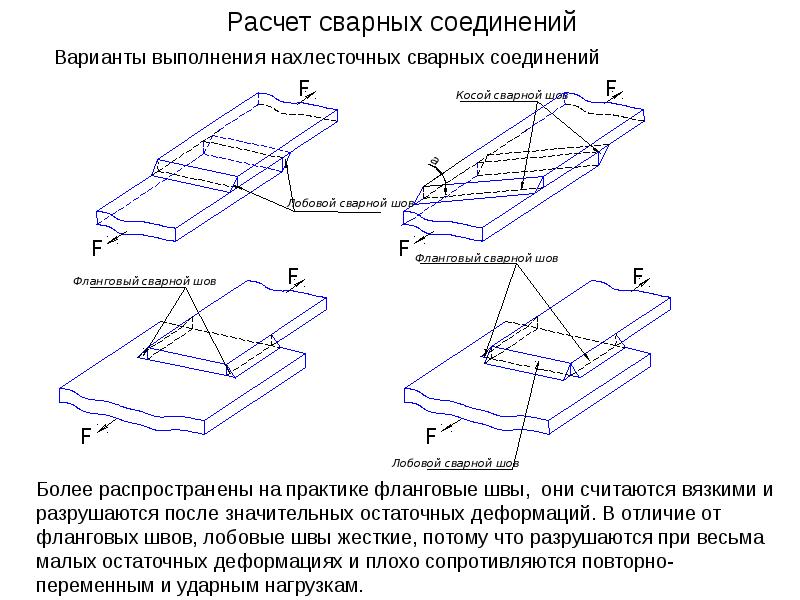

Слайд 9


Расчет сварных соединений
Описание слайда:
Расчет сварных соединений

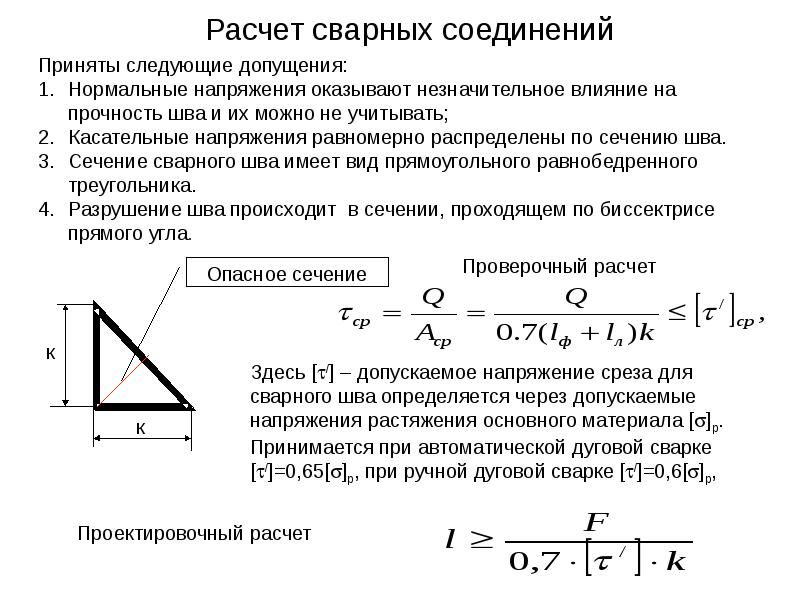

Слайд 10


Расчет сварных соединений
Описание слайда:
Расчет сварных соединений

Слайд 11


Основные понятия деформации кручения Под кручением понимают такой вид деформации, при котором в поперечном сечении бруса действует только один...
Описание слайда:
Основные понятия деформации кручения Под кручением понимают такой вид деформации, при котором в поперечном сечении бруса действует только один силовой фактор - это крутящий момент

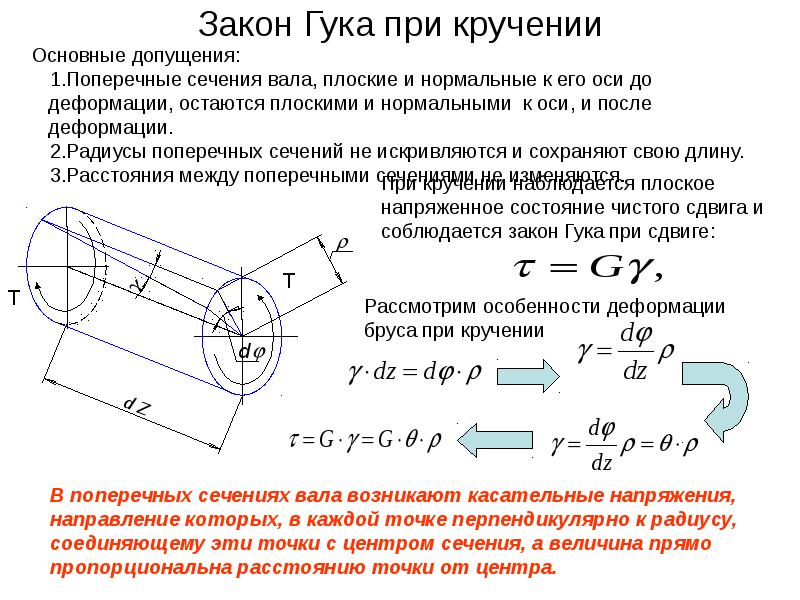

Слайд 12


Закон Гука при кручении
Описание слайда:
Закон Гука при кручении

Слайд 13


Напряженное состояние при кручении
Описание слайда:
Напряженное состояние при кручении

Слайд 14


Напряжения при кручении
Описание слайда:
Напряжения при кручении

Слайд 15


Условие прочности при кручении
Описание слайда:
Условие прочности при кручении

Слайд 16


Деформации при кручении. Условие жесткости при кручении
Описание слайда:
Деформации при кручении. Условие жесткости при кручении

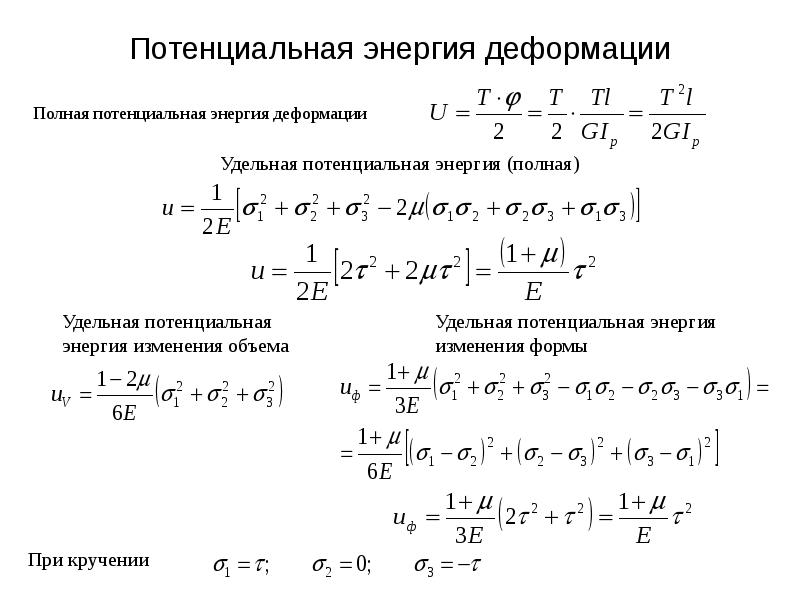

Слайд 17


Потенциальная энергия деформации
Описание слайда:
Потенциальная энергия деформации
