Слайд 1

Описание слайда:

Основные сведения по оформлению чертежей Предмет «Инженерная графика» Преподаватель Пушкарева Роза Васильевна

Слайд 2

Описание слайда:

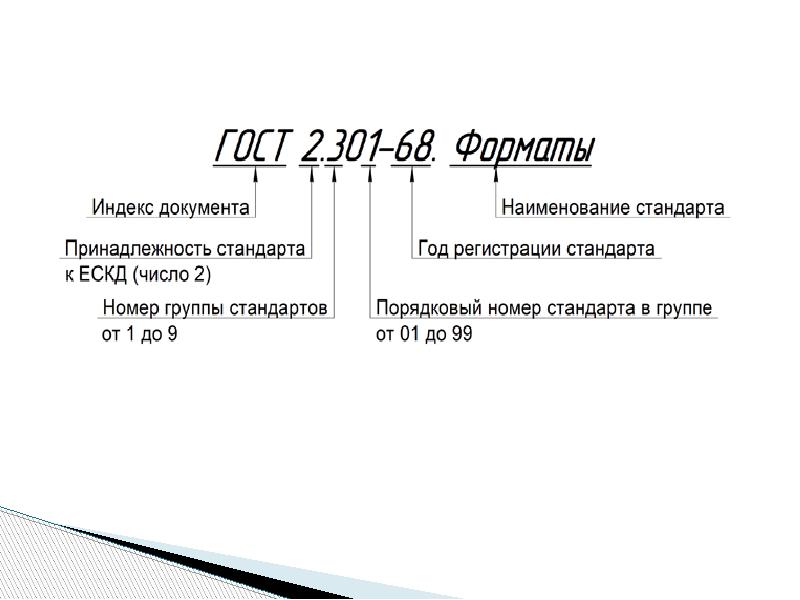

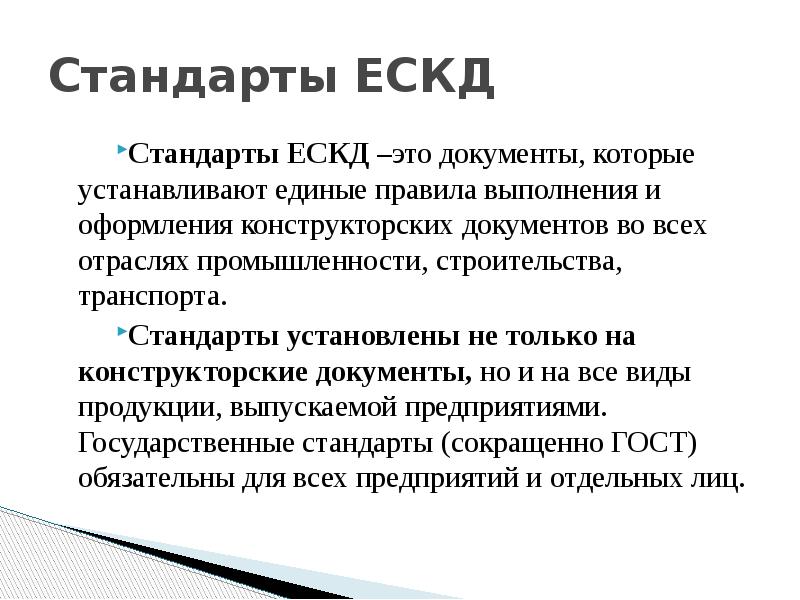

Стандарты ЕСКД Стандарты ЕСКД –это документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности, строительства, транспорта. Стандарты установлены не только на конструкторские документы, но и на все виды продукции, выпускаемой предприятиями. Государственные стандарты (сокращенно ГОСТ) обязательны для всех предприятий и отдельных лиц.

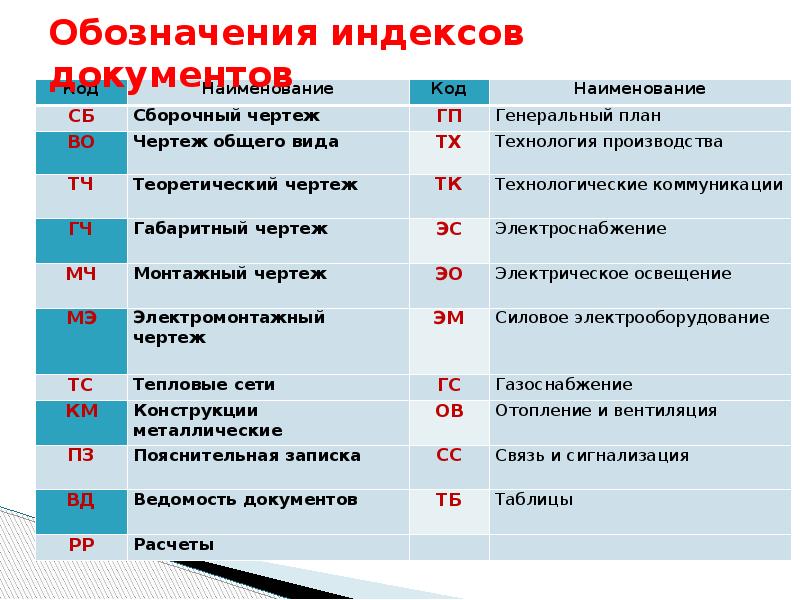

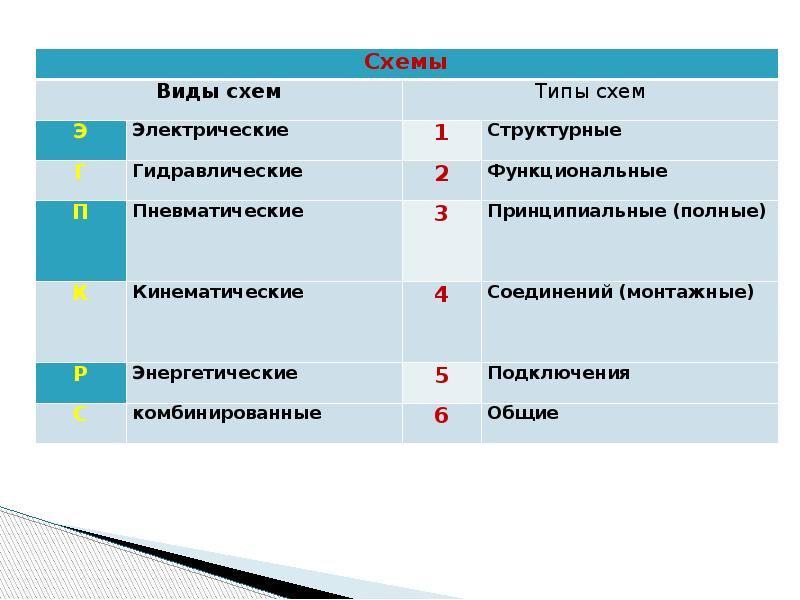

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

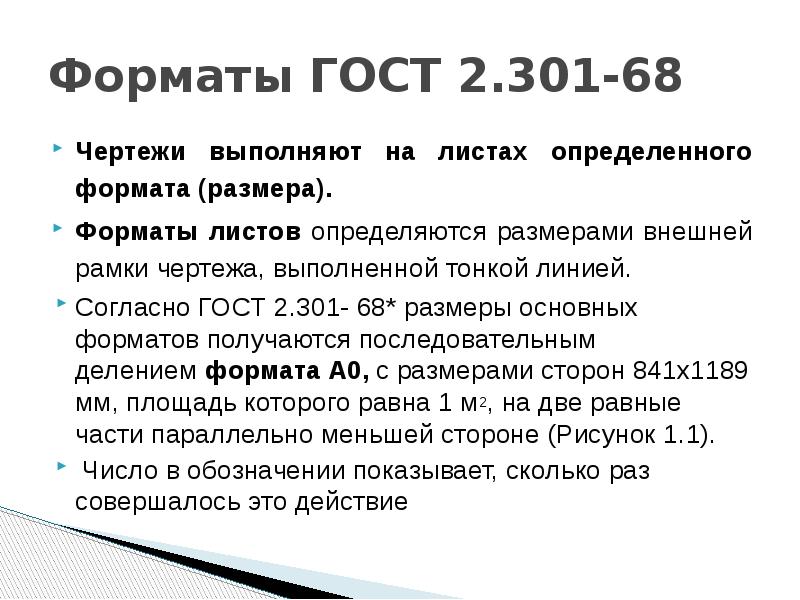

Форматы ГОСТ 2.301-68 Чертежи выполняют на листах определенного формата (размера). Форматы листов определяются размерами внешней рамки чертежа, выполненной тонкой линией. Согласно ГОСТ 2.301- 68* размеры основных форматов получаются последовательным делением формата А0, с размерами сторон 841х1189 мм, площадь которого равна 1 м2, на две равные части параллельно меньшей стороне (Рисунок 1.1). Число в обозначении показывает, сколько раз совершалось это действие

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

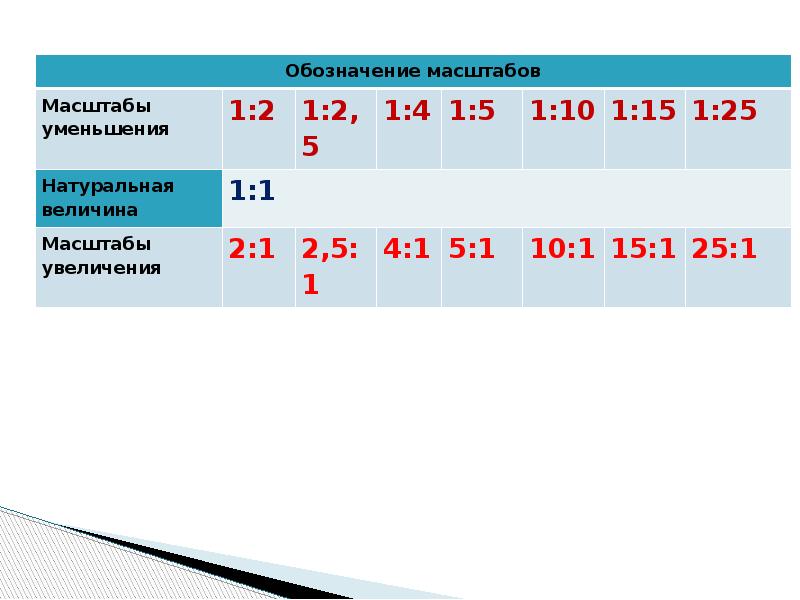

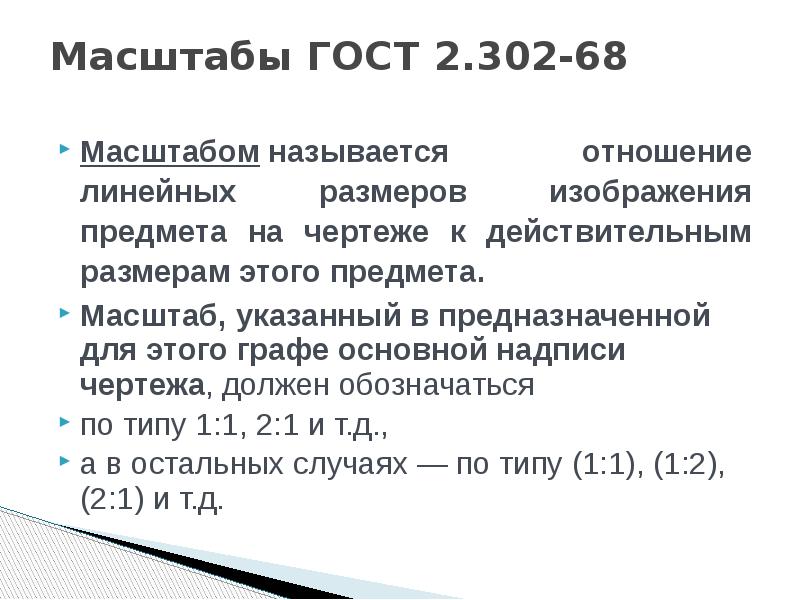

Масштабы ГОСТ 2.302-68 Масштабом называется отношение линейных размеров изображения предмета на чертеже к действительным размерам этого предмета. Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1, 2:1 и т.д., а в остальных случаях — по типу (1:1), (1:2), (2:1) и т.д.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

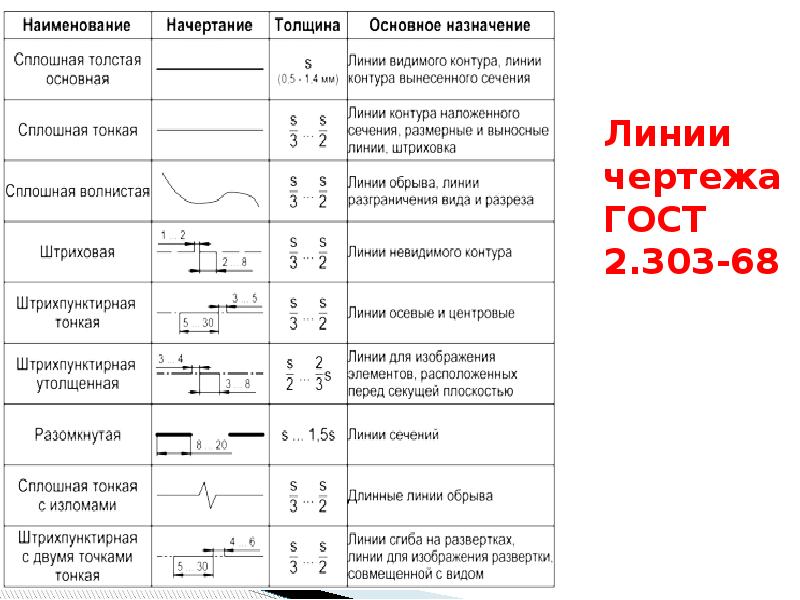

Линии чертежа ГОСТ 2.303-68

Слайд 9

Описание слайда:

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Длина штрихов у штриховых линий должна быть примерно в 10 раз больше толщины штриха, а длина штрихов штрихпунктирной линии выбирается в зависимости от величины изображения.

Слайд 10

Описание слайда:

Штрихи в линии должны быть примерно одинаковой длины. Штрихи в линии должны быть примерно одинаковой длины. Промежутки между ними также должны быть примерно одинаковыми. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм.

Слайд 11

Описание слайда:

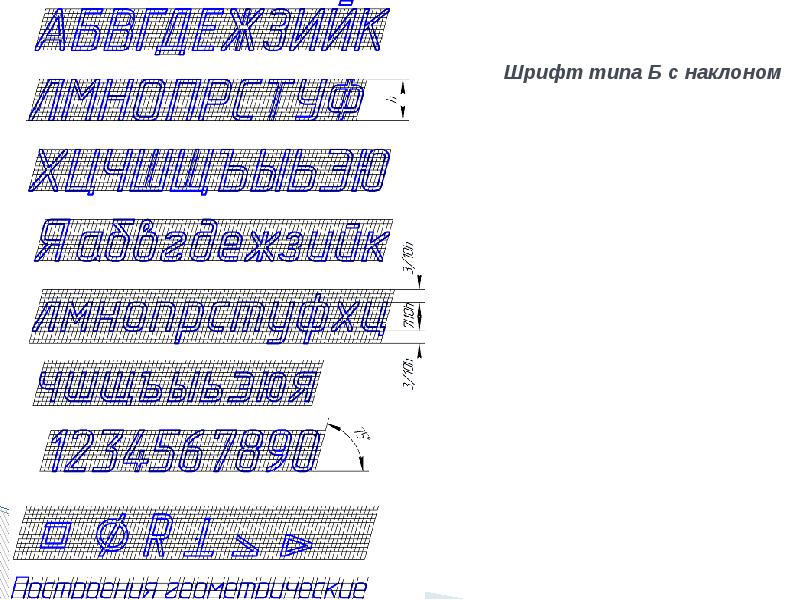

Шрифты чертёжные ГОСТ 2.304-81 Шрифтом называется графическая форма изображения букв, цифр и условных знаков, которые используются при выполнении чертежей. Наклон букв и цифр к основанию строки должен быть около 75°. Размер шрифта (h) — величина, равная высоте прописных букв в мм. Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10*h. Ширина буквы (q) — наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q=6d.

Слайд 12

Описание слайда:

Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта. Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта. Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d

Слайд 13

Описание слайда:

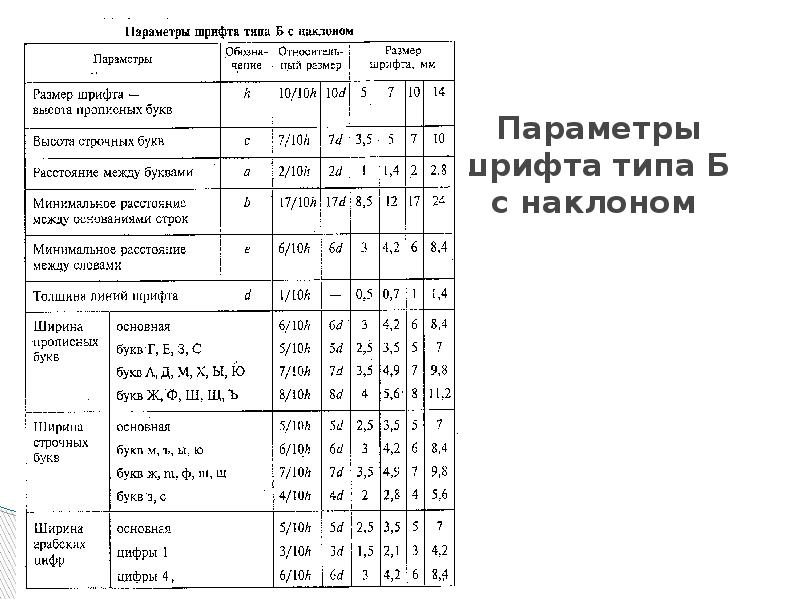

Параметры шрифта типа Б с наклоном

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

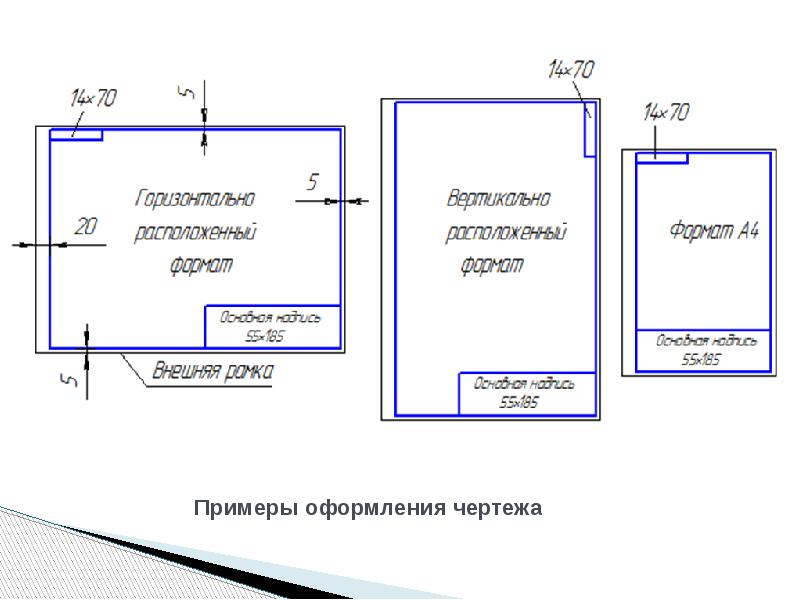

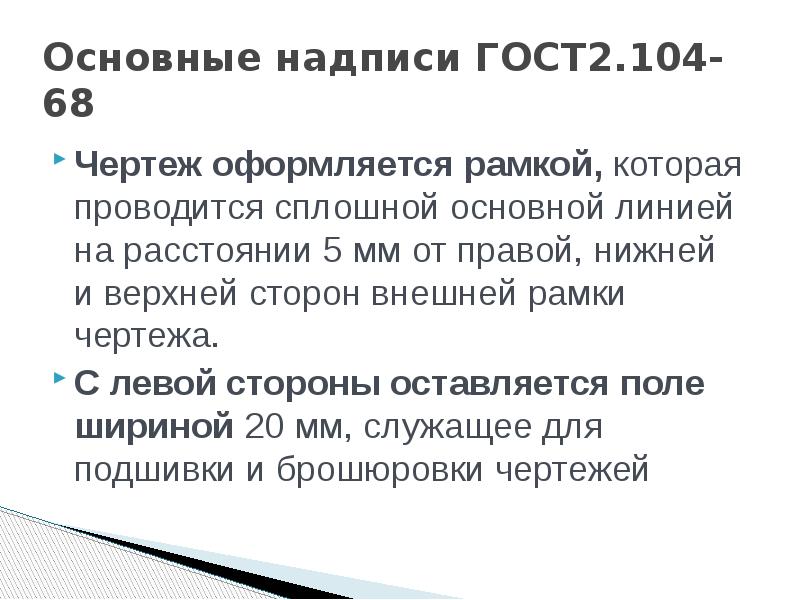

Основные надписи ГОСТ2.104-68 Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

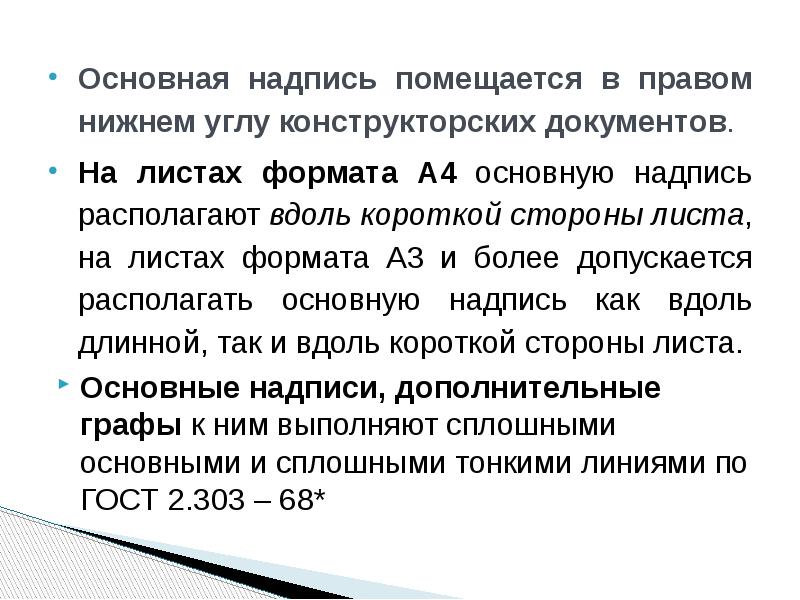

Основная надпись помещается в правом нижнем углу конструкторских документов. Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68*

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

ПРАКТИЧЕСКАЯ РАБОТА № 1 Тема: Титульный лист контрольной работы Требования к оформлению графической работы Графическую работу следует выполнять на формате А4. Выполнять работу четко и аккуратно, карандашом по линейке с сохранением тонких вспомогательных линий построения. Допускается выполнять работу на компьютере в программе «Компас» или «Автокад» с построением вспомогательных линий, чертежным шрифтом с соблюдением толщины линий шрифта. Полностью выполненную работу следует своевременно сдать преподавателю. После получения проверенной работы необходимо внимательно изучить все замечания преподавателя. Исправить все допущенные ошибки, либо по указанию преподавателя, переделать работу частично. Зачтенная практическая работа предъявляется на зачете

Слайд 20

Описание слайда:

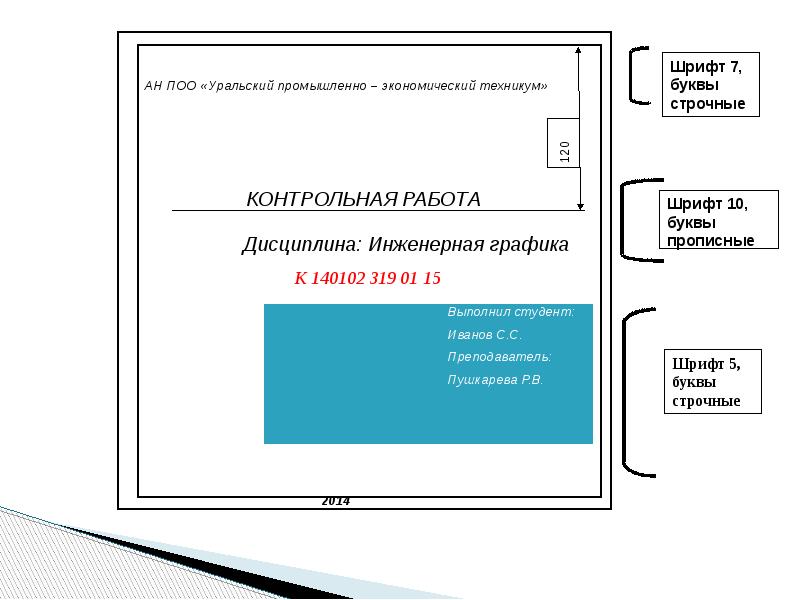

Задание для графической работы Задание для графической работы Задание для всех вариантов смотрите на рисунке 1. Выполнить титульный лист к контрольной работе. Шрифт тип Б с наклоном
