Слайд 1

Описание слайда:

Особенности распространения радиоволн Лекция 18

Слайд 2

Описание слайда:

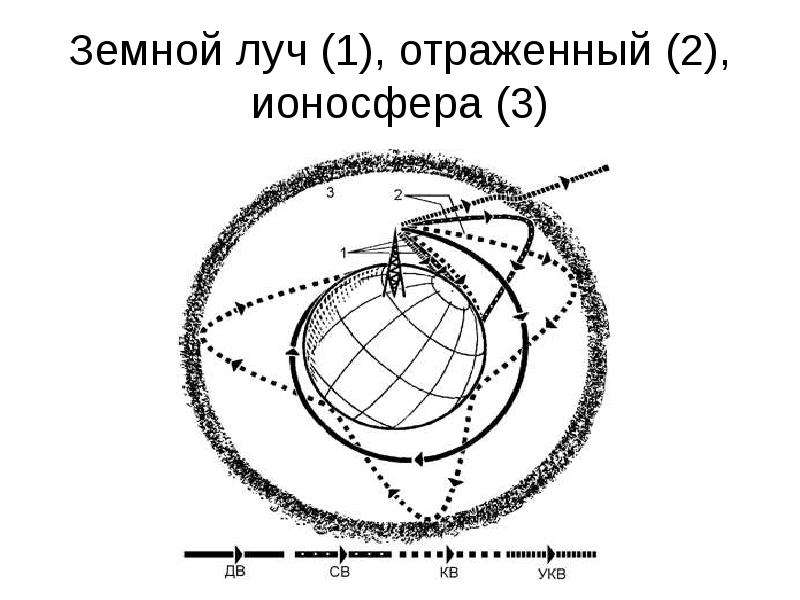

Земной луч (1), отраженный (2), ионосфера (3)

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Потери энергии Для прямого луча потери энергии в свободном пространстве зависят от расстояния r : Потери [дБ] = 10 lg{4r}2 /λ2

Слайд 7

Описание слайда:

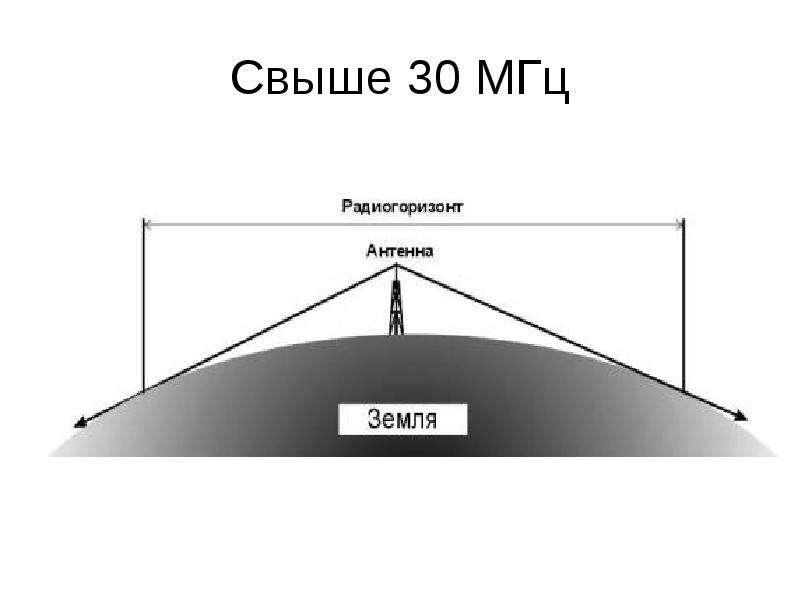

Свыше 30 МГц

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Радиогоризонт Теоретический радиус радиогоризонта (в км) вычисляется по формуле: D = 4,124H, где H – высота расположения антенны в метрах

Слайд 10

Описание слайда:

Плотность атмосферы и ее температура

Слайд 11

Описание слайда:

Искривления луча вследствие рефракции

Слайд 12

Описание слайда:

Искривление луча в диапазоне УКВ

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

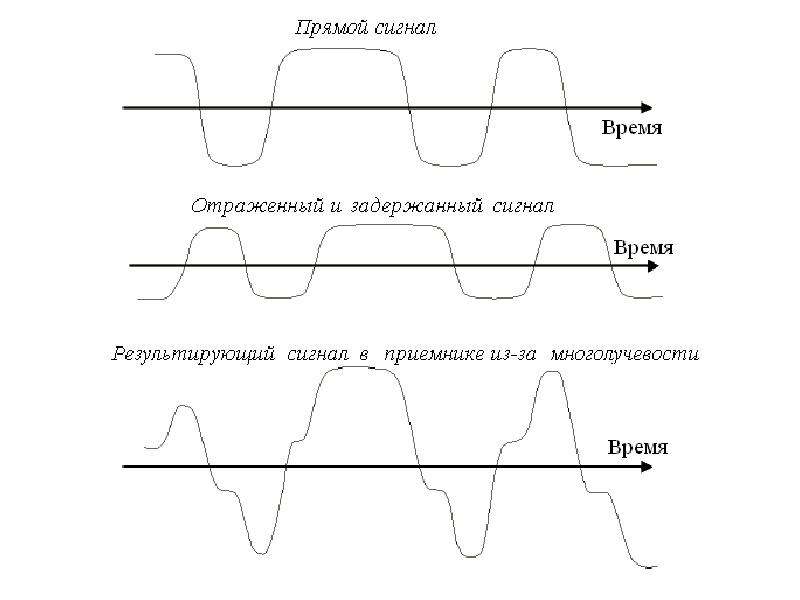

Многолучевость в городе

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

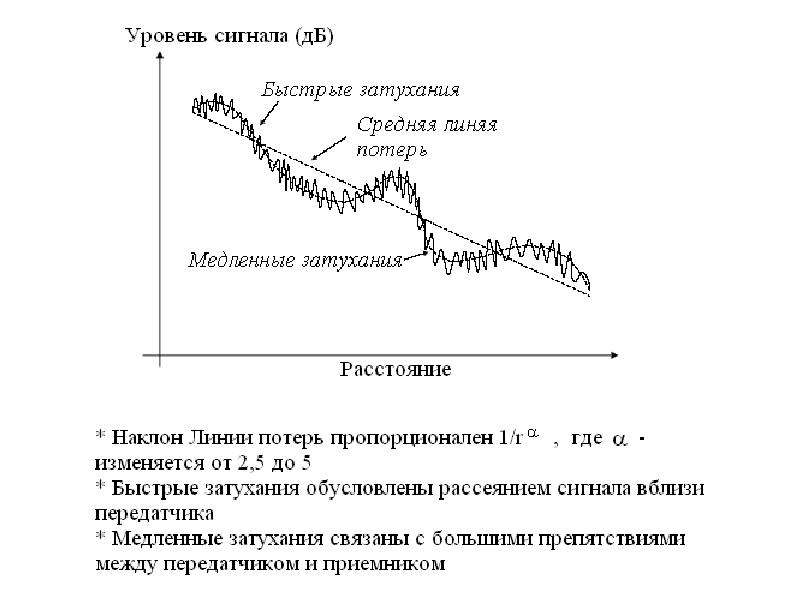

Условия распространения радиосигналов

Слайд 17

Описание слайда:

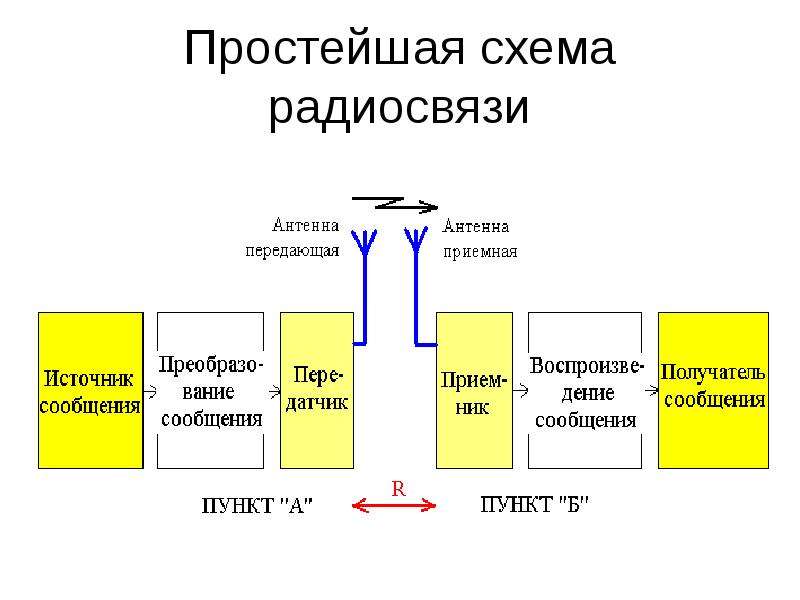

Простейшая схема радиосвязи

Слайд 18

Описание слайда:

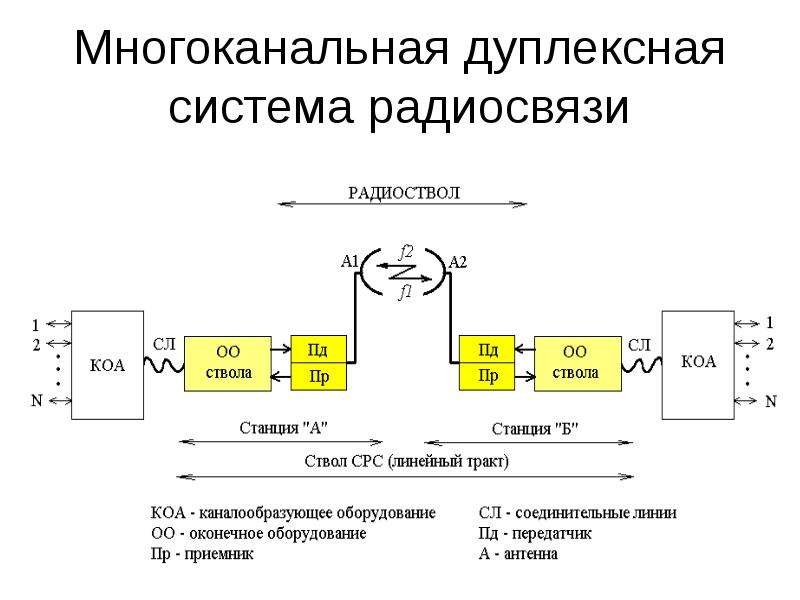

Схема двухсторонней связи

Слайд 19

Описание слайда:

Поток мощности Определим мощность сигнала на входе приемника (Pc) с помощью следующих вычислений Плотность потока мощности (0), создаваемая ненаправленным (изотропным) излучателем в свободном пространстве на расстоянии R равна 0=P/4R2, где P - мощность, подводимая к излучателю

Слайд 20

Описание слайда:

Всенаправленное и направленное излучение

Слайд 21

Описание слайда:

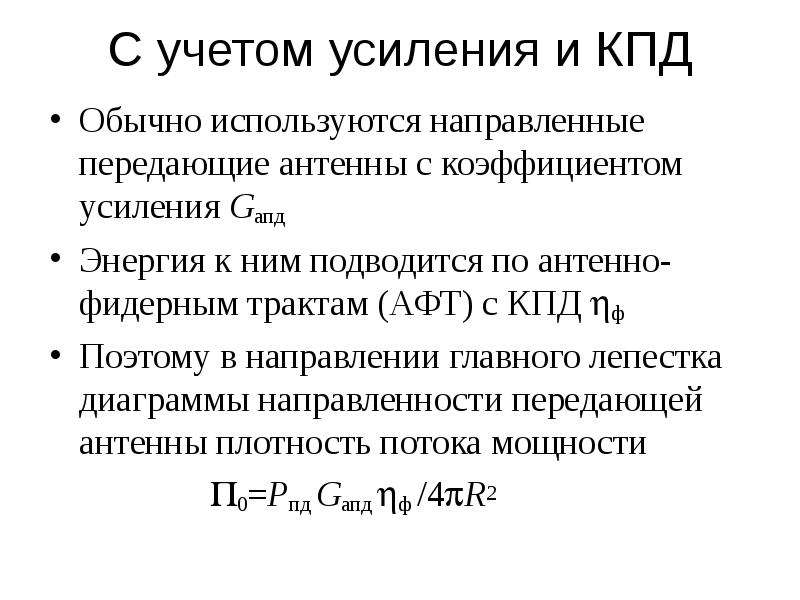

С учетом усиления и КПД Обычно используются направленные передающие антенны с коэффициентом усиления Gапд Энергия к ним подводится по антенно-фидерным трактам (АФТ) с КПД ф Поэтому в направлении главного лепестка диаграммы направленности передающей антенны плотность потока мощности 0=Pпд Gапд ф /4R2

Слайд 22

Описание слайда:

Параметры антенны Эффективная площадь антенны (Aа) -апертура - связана с ее коэффициентом усиления (Gа) соотношением Aа = Gа 2/4

Слайд 23

Описание слайда:

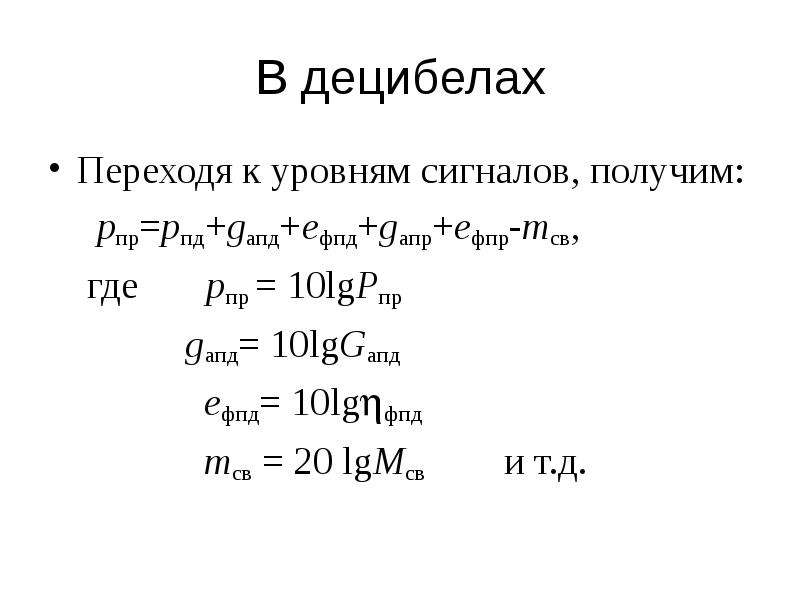

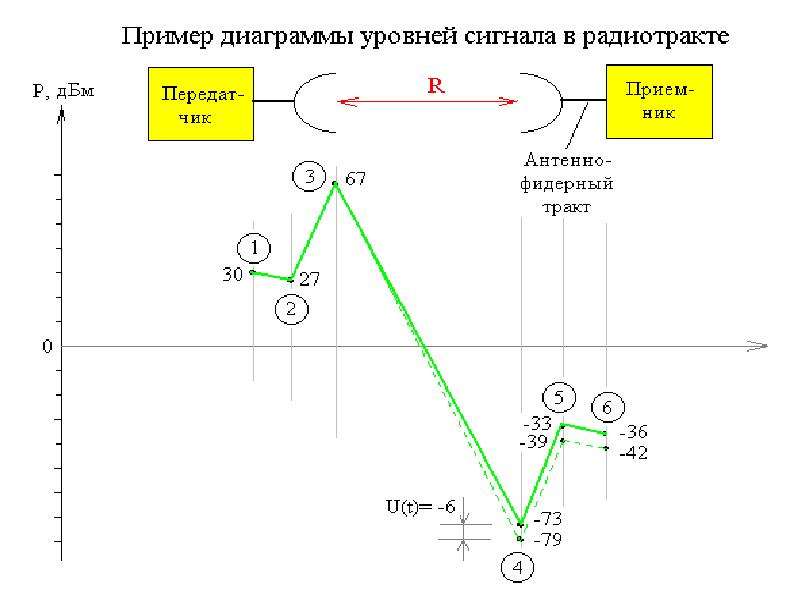

В децибелах Переходя к уровням сигналов, получим: pпр=pпд+gапд+eфпд+gапр+eфпр-mсв, где pпр = 10lgPпр gапд= 10lgGапд eфпд= 10lgфпд mсв = 20 lgMсв и т.д.

Слайд 24

Описание слайда:

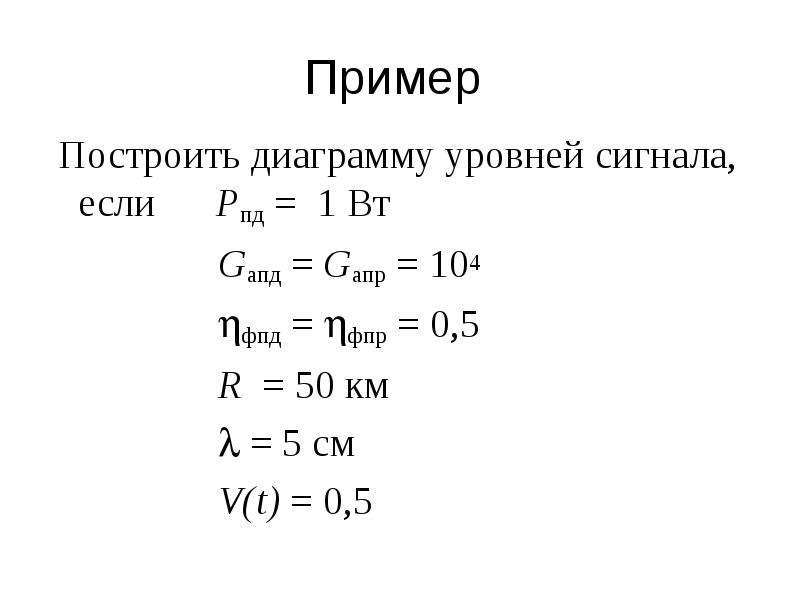

Поправочный коэффициент Это отличие учитывают путем введения «множителя ослабления свободного пространства» V(t) V(t) =Eр/Eт, где Eр - реальная, а Eт - теоретическая (в свободном пространстве) напряженности поля
