Слайд 1


НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ Лекция 3 Киселева Наталья Николаевна канд. пед. наук
Описание слайда:
НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ Лекция 3 Киселева Наталья Николаевна канд. пед. наук

Слайд 2


Свойство пересекающихся прямых
Описание слайда:
Свойство пересекающихся прямых

Слайд 3


Свойство скрещивающихся прямых
Описание слайда:
Свойство скрещивающихся прямых

Слайд 4


Конкурирующие точки это точки, проекции которых на какую-либо плоскость проекций совпадают Из двух конкурирующих точек видимой будет та точка,...
Описание слайда:
Конкурирующие точки это точки, проекции которых на какую-либо плоскость проекций совпадают Из двух конкурирующих точек видимой будет та точка, проекция которой расположена дальше от оси

Слайд 5


Свойство проекций прямого плоского угла
Описание слайда:
Свойство проекций прямого плоского угла

Слайд 6


Плоскость и способы задания ее на чертеже, слайд №6
Описание слайда:

Слайд 7


Свойство проекций прямого плоского угла Если одна сторона прямого плоского угла параллельна плоскости проекций, то прямой угол на эту плоскость...
Описание слайда:
Свойство проекций прямого плоского угла Если одна сторона прямого плоского угла параллельна плоскости проекций, то прямой угол на эту плоскость проецируется в натуральную величину

Слайд 8


Лекция 3 Плоскость и способы задания ее на чертеже Следы плоскости Взаимное положение прямой и точки Положение плоскости относительно плоскостей...
Описание слайда:
Лекция 3 Плоскость и способы задания ее на чертеже Следы плоскости Взаимное положение прямой и точки Положение плоскости относительно плоскостей проекций Прямая и точка в плоскости Главные линии плоскости

Слайд 9


Плоскость – это простейшая поверхность, образованная поступательным движением одной прямой (образующей) по другой прямой (направляющей)
Описание слайда:
Плоскость – это простейшая поверхность, образованная поступательным движением одной прямой (образующей) по другой прямой (направляющей)

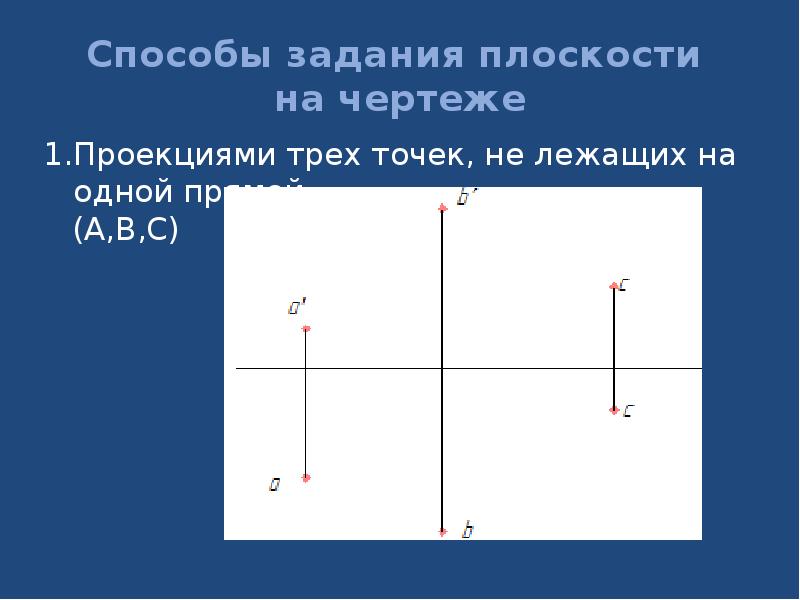

Слайд 10


Способы задания плоскости на чертеже
Описание слайда:
Способы задания плоскости на чертеже

Слайд 11


Способы задания плоскости на чертеже
Описание слайда:
Способы задания плоскости на чертеже

Слайд 12


Способы задания плоскости на чертеже
Описание слайда:
Способы задания плоскости на чертеже

Слайд 13


Способы задания плоскости на чертеже
Описание слайда:
Способы задания плоскости на чертеже

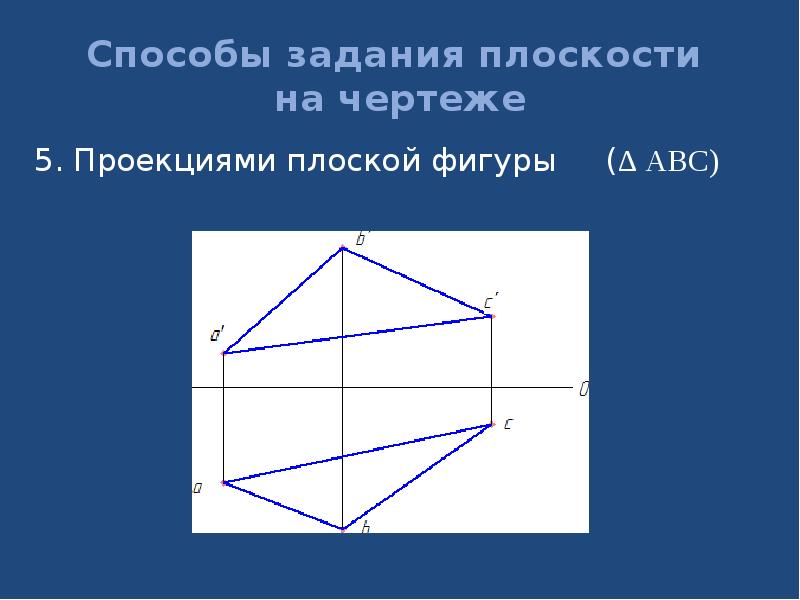

Слайд 14


Способы задания плоскости на чертеже
Описание слайда:
Способы задания плоскости на чертеже

Слайд 15


Способы задания плоскости на чертеже 6. Следами плоскости
Описание слайда:
Способы задания плоскости на чертеже 6. Следами плоскости

Слайд 16


Следы плоскости – это линии пересечения плоскости с плоскостями проекций
Описание слайда:
Следы плоскости – это линии пересечения плоскости с плоскостями проекций

Слайд 17


Следы плоскости
Описание слайда:
Следы плоскости

Слайд 18


Задание плоскости следами
Описание слайда:
Задание плоскости следами

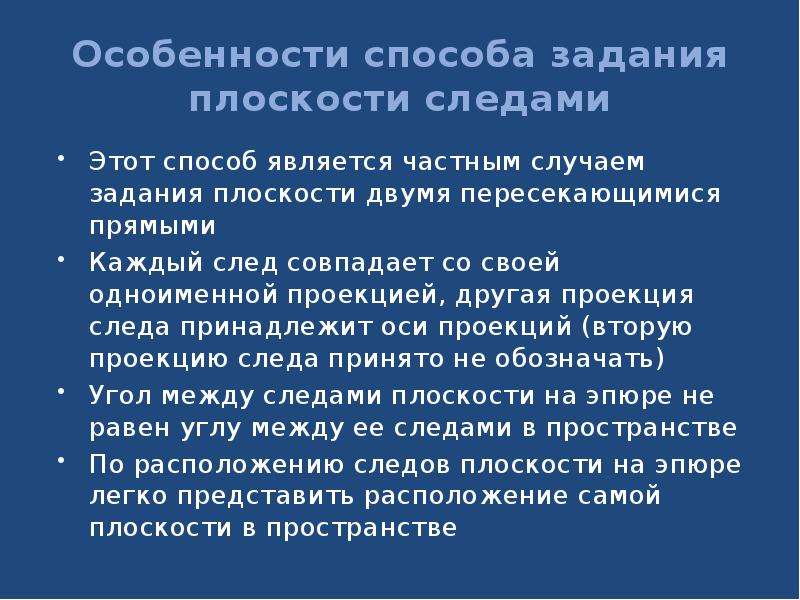

Слайд 19


Особенности способа задания плоскости следами Этот способ является частным случаем задания плоскости двумя пересекающимися прямыми Каждый след...
Описание слайда:
Особенности способа задания плоскости следами Этот способ является частным случаем задания плоскости двумя пересекающимися прямыми Каждый след совпадает со своей одноименной проекцией, другая проекция следа принадлежит оси проекций (вторую проекцию следа принято не обозначать) Угол между следами плоскости на эпюре не равен углу между ее следами в пространстве По расположению следов плоскости на эпюре легко представить расположение самой плоскости в пространстве

Слайд 20


От одного способа задания плоскости на чертеже можно перейти к любому другому
Описание слайда:
От одного способа задания плоскости на чертеже можно перейти к любому другому

Слайд 21


Положение плоскости относительно плоскостей проекций: Параллельно – плоскости уровня; Перпендикулярно – проецирующие плоскости Под любым углом,...
Описание слайда:
Положение плоскости относительно плоскостей проекций: Параллельно – плоскости уровня; Перпендикулярно – проецирующие плоскости Под любым углом, отличным от прямого – плоскости общего положения

Слайд 22


Плоскость общего положения (не параллельна и не перпендикулярна ни к одной из плоскостей проекций)
Описание слайда:
Плоскость общего положения (не параллельна и не перпендикулярна ни к одной из плоскостей проекций)

Слайд 23


Плоскости уровня (плоскости частного положения)
Описание слайда:
Плоскости уровня (плоскости частного положения)

Слайд 24


Плоскости уровня (плоскости частного положения)
Описание слайда:
Плоскости уровня (плоскости частного положения)

Слайд 25


Плоскости уровня (плоскости частного положения)
Описание слайда:
Плоскости уровня (плоскости частного положения)

Слайд 26


Проецирующие плоскости плоскости (частного положения)
Описание слайда:
Проецирующие плоскости плоскости (частного положения)

Слайд 27


Проецирующие плоскости плоскости (частного положения)
Описание слайда:
Проецирующие плоскости плоскости (частного положения)

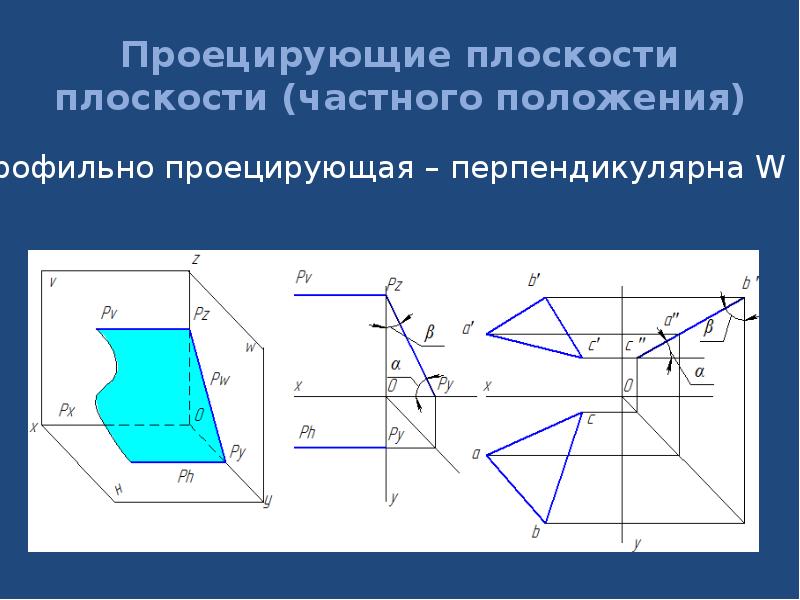

Слайд 28


Проецирующие плоскости плоскости (частного положения)
Описание слайда:
Проецирующие плоскости плоскости (частного положения)

Слайд 29


Прямая и точка в плоскости Прямая принадлежит плоскости, если она имеет с этой плоскостью две общие точки Если прямая принадлежит плоскости, то её...
Описание слайда:
Прямая и точка в плоскости Прямая принадлежит плоскости, если она имеет с этой плоскостью две общие точки Если прямая принадлежит плоскости, то её следы лежат на одноименных следах плоскости

Слайд 30


Задание: в плоскости P построить прямую АВ
Описание слайда:
Задание: в плоскости P построить прямую АВ

Слайд 31


Решение
Описание слайда:
Решение

Слайд 32


Решение
Описание слайда:
Решение

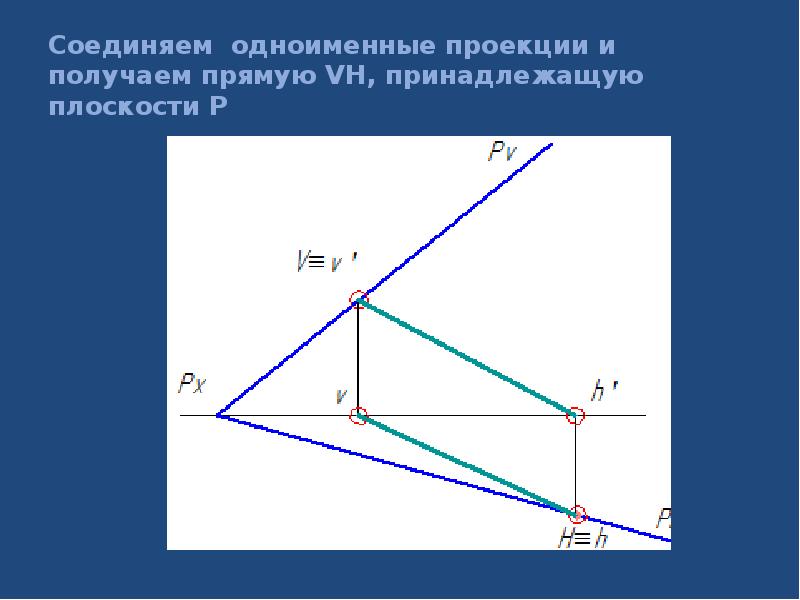

Слайд 33


Cоединяем одноименные проекции и получаем прямую VH, принадлежащую плоскости P
Описание слайда:
Cоединяем одноименные проекции и получаем прямую VH, принадлежащую плоскости P

Слайд 34


На прямой VH берем точки А, В и обозначаем их проекции
Описание слайда:
На прямой VH берем точки А, В и обозначаем их проекции

Слайд 35


Главные линии плоскости Горизонталь плоскости Фронталь плоскости Линия ската плоскости
Описание слайда:
Главные линии плоскости Горизонталь плоскости Фронталь плоскости Линия ската плоскости

Слайд 36


Горизонталь плоскости – это прямая, принадлежащая плоскости и параллельная горизонтальной плоскости проекций
Описание слайда:
Горизонталь плоскости – это прямая, принадлежащая плоскости и параллельная горизонтальной плоскости проекций

Слайд 37


Фронталь плоскости – это прямая, принадлежащая плоскости и параллельная фронтальной плоскости проекций
Описание слайда:
Фронталь плоскости – это прямая, принадлежащая плоскости и параллельная фронтальной плоскости проекций

Слайд 38


Линия ската плоскости – это линия, принадлежащая плоскости и перпендикулярная ее горизонталям (горизонтальному следу)
Описание слайда:
Линия ската плоскости – это линия, принадлежащая плоскости и перпендикулярная ее горизонталям (горизонтальному следу)

Слайд 39


Спасибо за внимание!
Описание слайда:
Спасибо за внимание!
