Слайд 1

Описание слайда:

Лекция 12 Подходы разработки ПО

Слайд 2

Описание слайда:

Эволюционные подходы В них явно видна та же суть, что и у непланЭволюционные подходы являются гибкими подходами, основанными на различных моделях прототипирования и связаны с эволюционным представлением разработки продукта. ируемого подхода, но необходимость повышения характеристик создаваемого ПО привела в них к использованию ряда специальных методик и практик. Особенностями эволюционных подходов являются: 1. Использование прототипирования; 2. Тесное взаимодействие с заказчиком.

Слайд 3

Описание слайда:

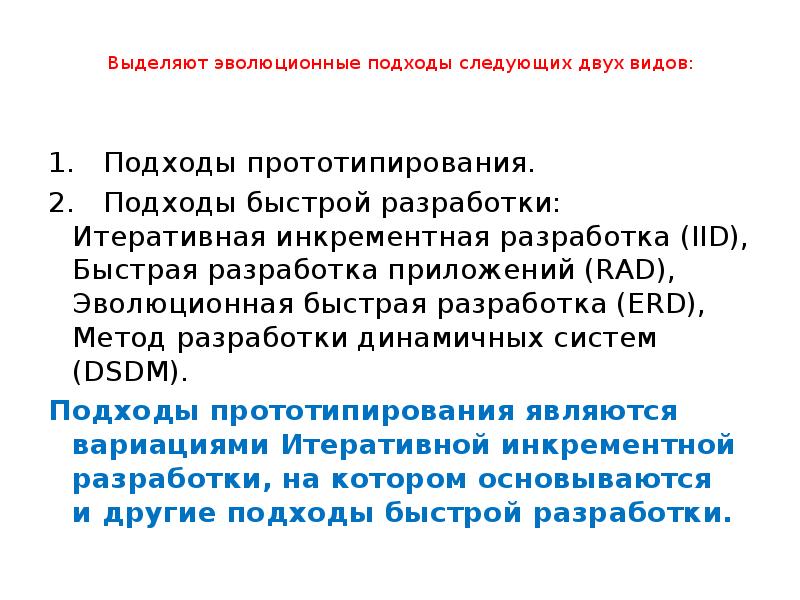

Выделяют эволюционные подходы следующих двух видов: 1. Подходы прототипирования. 2. Подходы быстрой разработки: Итеративная инкрементная разработка (IID), Быстрая разработка приложений (RAD), Эволюционная быстрая разработка (ERD), Метод разработки динамичных систем (DSDM). Подходы прототипирования являются вариациями Итеративной инкрементной разработки, на котором основываются и другие подходы быстрой разработки.

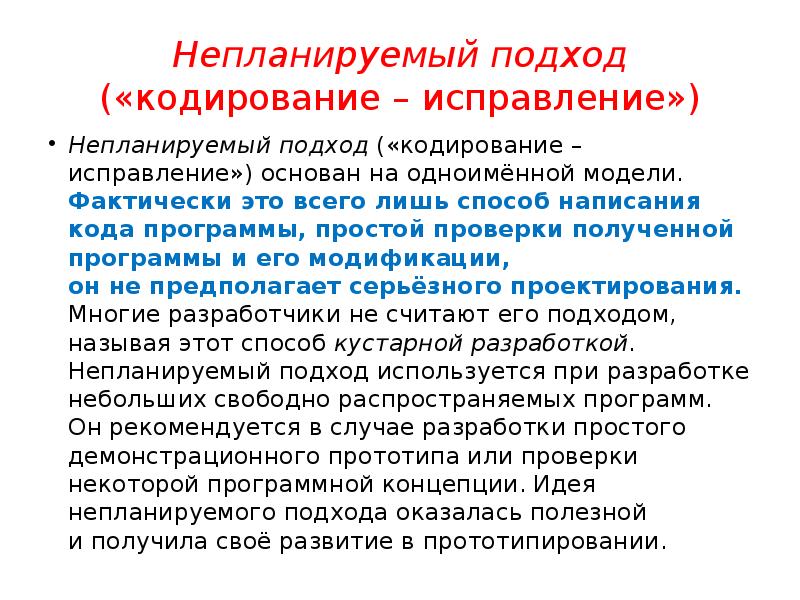

Слайд 4

Описание слайда:

Непланируемый подход («кодирование – исправление») Непланируемый подход («кодирование – исправление») основан на одноимённой модели. Фактически это всего лишь способ написания кода программы, простой проверки полученной программы и его модификации, он не предполагает серьёзного проектирования. Многие разработчики не считают его подходом, называя этот способ кустарной разработкой. Непланируемый подход используется при разработке небольших свободно распространяемых программ. Он рекомендуется в случае разработки простого демонстрационного прототипа или проверки некоторой программной концепции. Идея непланируемого подхода оказалась полезной и получила своё развитие в прототипировании.

Слайд 5

Описание слайда:

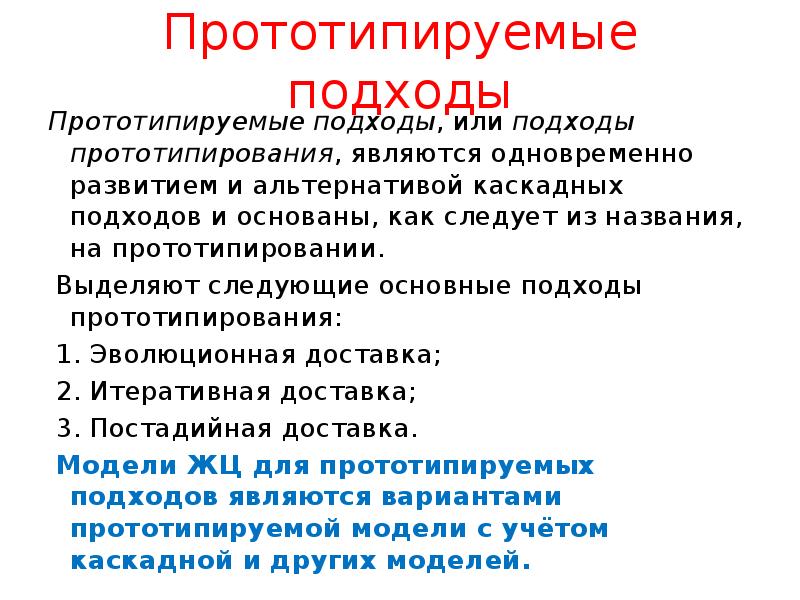

Прототипируемые подходы Прототипируемые подходы, или подходы прототипирования, являются одновременно развитием и альтернативой каскадных подходов и основаны, как следует из названия, на прототипировании. Выделяют следующие основные подходы прототипирования: 1. Эволюционная доставка; 2. Итеративная доставка; 3. Постадийная доставка. Модели ЖЦ для прототипируемых подходов являются вариантами прототипируемой модели с учётом каскадной и других моделей.

Слайд 6

Описание слайда:

Эволюционная доставка Эволюционная доставка – эволюционный подход, ориентированный в первую очередь на создание пользовательского интерфейса. Основой модели ЖЦ служит эволюционная модель, так как в начале разработки нет чётко сформулированных требований. Принцип модели (рис.12.1) заключается в том, что первый прототип обычно уже включает развитый пользовательский интерфейс. Далее, пока заказчик не сочтёт продукт законченным, в него вносится необходимая функциональность; при этом возможно небольшое изменения интерфейса.

Слайд 7

Описание слайда:

Рис.12.1. Модель ЖЦ для подхода Эволюционная доставка

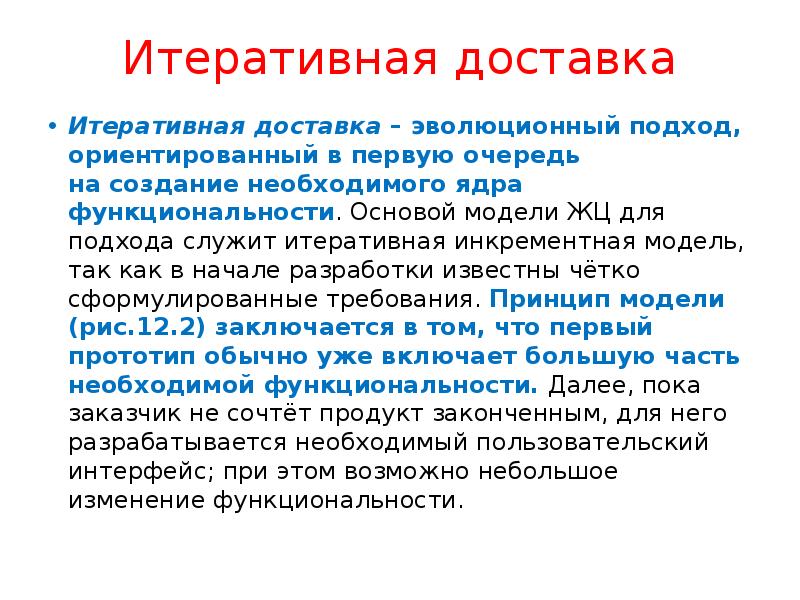

Слайд 8

Описание слайда:

Итеративная доставка Итеративная доставка – эволюционный подход, ориентированный в первую очередь на создание необходимого ядра функциональности. Основой модели ЖЦ для подхода служит итеративная инкрементная модель, так как в начале разработки известны чётко сформулированные требования. Принцип модели (рис.12.2) заключается в том, что первый прототип обычно уже включает большую часть необходимой функциональности. Далее, пока заказчик не сочтёт продукт законченным, для него разрабатывается необходимый пользовательский интерфейс; при этом возможно небольшое изменение функциональности.

Слайд 9

Описание слайда:

Рис.12.2. Модель ЖЦ для подхода Итеративная доставка

Слайд 10

Описание слайда:

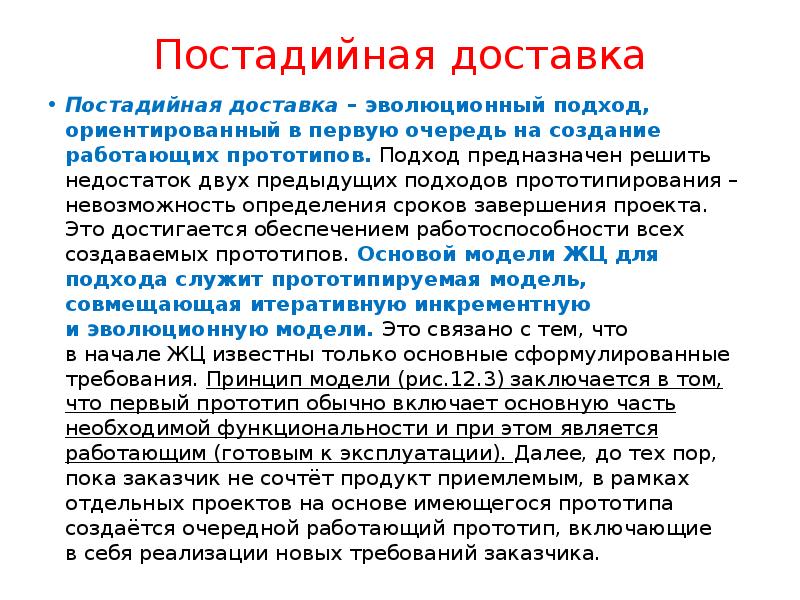

Постадийная доставка Постадийная доставка – эволюционный подход, ориентированный в первую очередь на создание работающих прототипов. Подход предназначен решить недостаток двух предыдущих подходов прототипирования – невозможность определения сроков завершения проекта. Это достигается обеспечением работоспособности всех создаваемых прототипов. Основой модели ЖЦ для подхода служит прототипируемая модель, совмещающая итеративную инкрементную и эволюционную модели. Это связано с тем, что в начале ЖЦ известны только основные сформулированные требования. Принцип модели (рис.12.3) заключается в том, что первый прототип обычно включает основную часть необходимой функциональности и при этом является работающим (готовым к эксплуатации). Далее, до тех пор, пока заказчик не сочтёт продукт приемлемым, в рамках отдельных проектов на основе имеющегося прототипа создаётся очередной работающий прототип, включающие в себя реализации новых требований заказчика.

Слайд 11

Описание слайда:

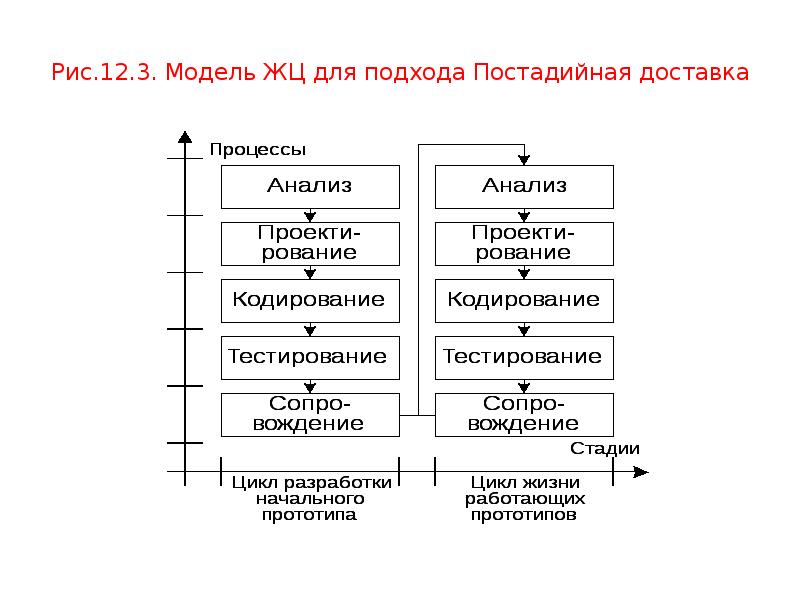

Рис.12.3. Модель ЖЦ для подхода Постадийная доставка

Слайд 12

Описание слайда:

Итеративная инкрементная разработка Итеративная инкрементная разработка (ИИР, IID – Iterative and Incremental Development) – подход разработки, являющийся альтернативой (классическому) каскадному подходу и использующий прототипы. Идея повышения качества путём организации производства в виде коротких циклов «Планирование – Выполнение – Проверка – Действие» была предложена в 1939 г. в работе У. Шуарта, эксперта по качеству Bell Labs. Эта идея получила развитие в области разработки ПО и привела к созданию в середине 1950‑х гг. подхода ИИР. ИИР использовался в ряде исследовательских проектов, выполненных подразделением FSD (Отделение федеральных систем) фирмы IBM по заказу Министерства обороны США. ИИР стал одним из основных компонентов ряда современных строгих и гибких подходов, в том числе RAD, DSDM, RUP и многих живых подходов. Подход основан на одноимённой модели.

Слайд 13

Описание слайда:

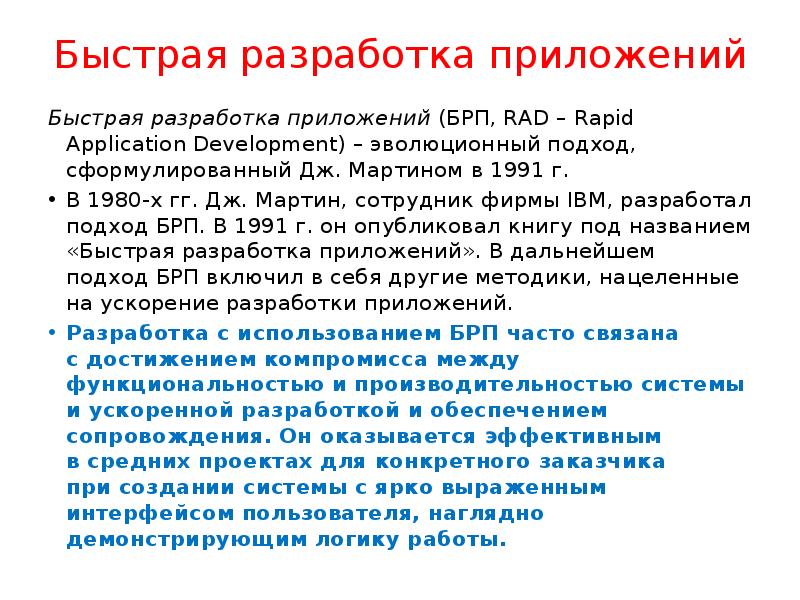

Быстрая разработка приложений Быстрая разработка приложений (БРП, RAD – Rapid Application Development) – эволюционный подход, сформулированный Дж. Мартином в 1991 г. В 1980‑х гг. Дж. Мартин, сотрудник фирмы IBM, разработал подход БРП. В 1991 г. он опубликовал книгу под названием «Быстрая разработка приложений». В дальнейшем подход БРП включил в себя другие методики, нацеленные на ускорение разработки приложений. Разработка с использованием БРП часто связана с достижением компромисса между функциональностью и производительностью системы и ускоренной разработкой и обеспечением сопровождения. Он оказывается эффективным в средних проектах для конкретного заказчика при создании системы с ярко выраженным интерфейсом пользователя, наглядно демонстрирующим логику работы.

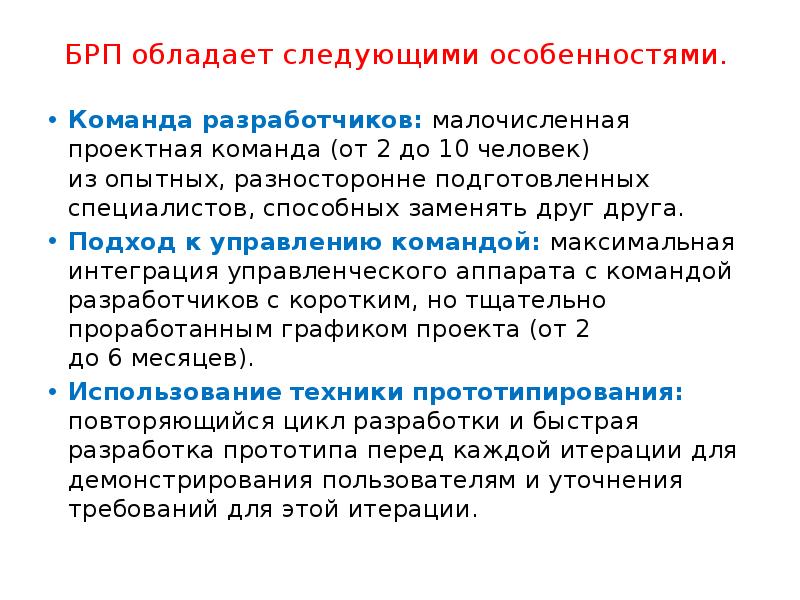

Слайд 14

Описание слайда:

БРП обладает следующими особенностями. Команда разработчиков: малочисленная проектная команда (от 2 до 10 человек) из опытных, разносторонне подготовленных специалистов, способных заменять друг друга. Подход к управлению командой: максимальная интеграция управленческого аппарата с командой разработчиков с коротким, но тщательно проработанным графиком проекта (от 2 до 6 месяцев). Использование техники прототипирования: повторяющийся цикл разработки и быстрая разработка прототипа перед каждой итерации для демонстрирования пользователям и уточнения требований для этой итерации.

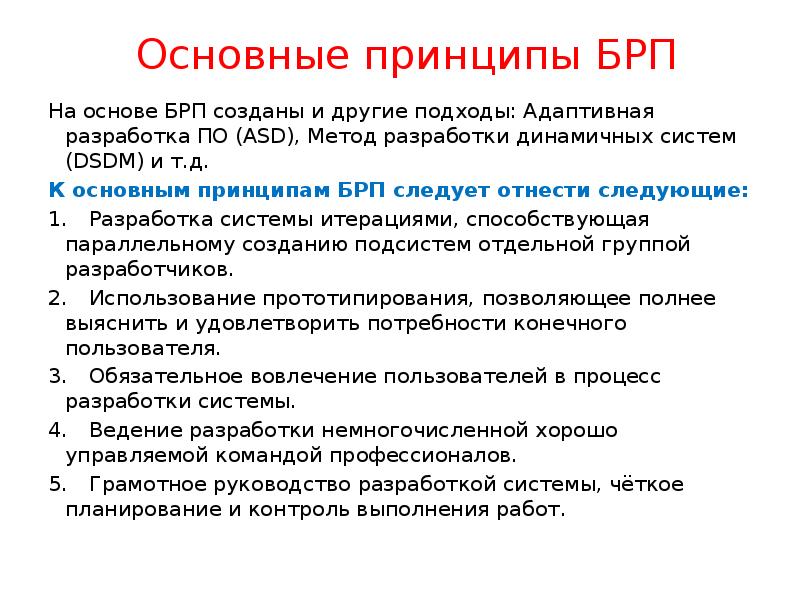

Слайд 15

Описание слайда:

Основные принципы БРП На основе БРП созданы и другие подходы: Адаптивная разработка ПО (ASD), Метод разработки динамичных систем (DSDM) и т.д. К основным принципам БРП следует отнести следующие: 1. Разработка системы итерациями, способствующая параллельному созданию подсистем отдельной группой разработчиков. 2. Использование прототипирования, позволяющее полнее выяснить и удовлетворить потребности конечного пользователя. 3. Обязательное вовлечение пользователей в процесс разработки системы. 4. Ведение разработки немногочисленной хорошо управляемой командой профессионалов. 5. Грамотное руководство разработкой системы, чёткое планирование и контроль выполнения работ.

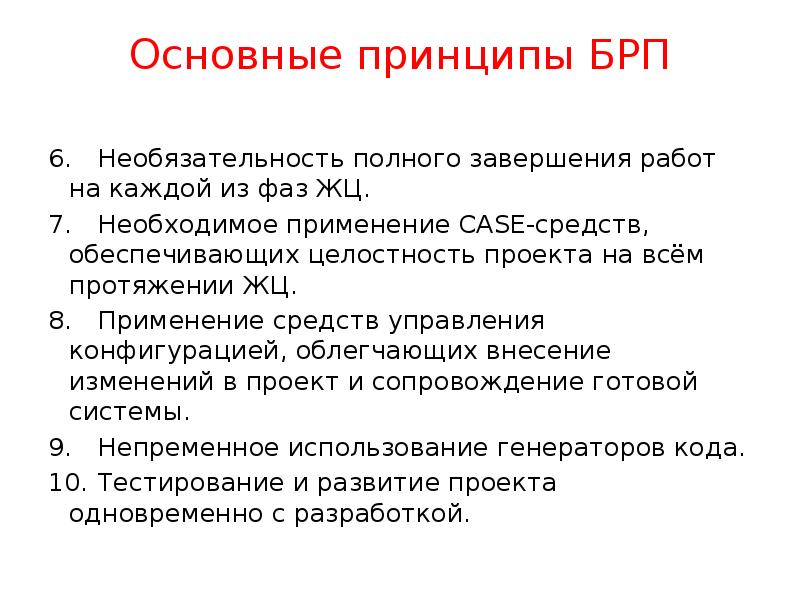

Слайд 16

Описание слайда:

Основные принципы БРП 6. Необязательность полного завершения работ на каждой из фаз ЖЦ. 7. Необходимое применение CASE-средств, обеспечивающих целостность проекта на всём протяжении ЖЦ. 8. Применение средств управления конфигурацией, облегчающих внесение изменений в проект и сопровождение готовой системы. 9. Непременное использование генераторов кода. 10. Тестирование и развитие проекта одновременно с разработкой.

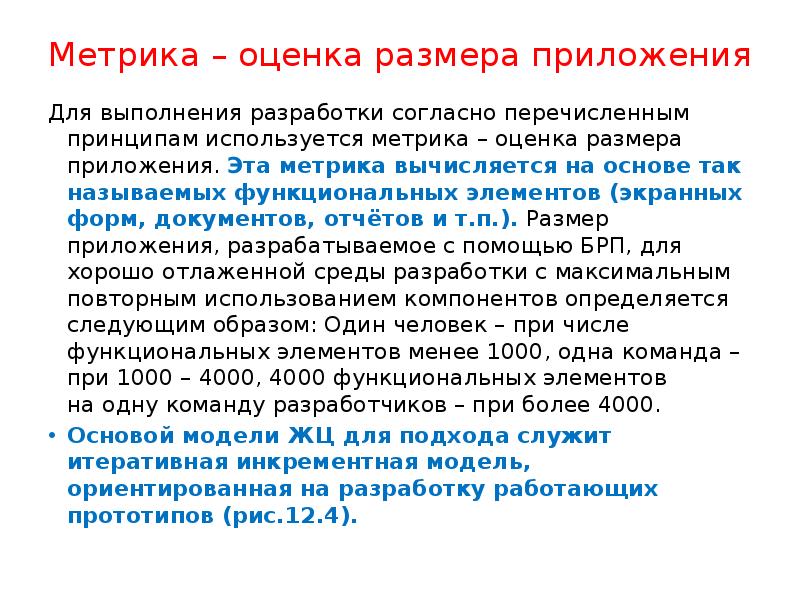

Слайд 17

Описание слайда:

Метрика – оценка размера приложения Для выполнения разработки согласно перечисленным принципам используется метрика – оценка размера приложения. Эта метрика вычисляется на основе так называемых функциональных элементов (экранных форм, документов, отчётов и т.п.). Размер приложения, разрабатываемое с помощью БРП, для хорошо отлаженной среды разработки с максимальным повторным использованием компонентов определяется следующим образом: Один человек – при числе функциональных элементов менее 1000, одна команда – при 1000 – 4000, 4000 функциональных элементов на одну команду разработчиков – при более 4000. Основой модели ЖЦ для подхода служит итеративная инкрементная модель, ориентированная на разработку работающих прототипов (рис.12.4).

Слайд 18

Описание слайда:

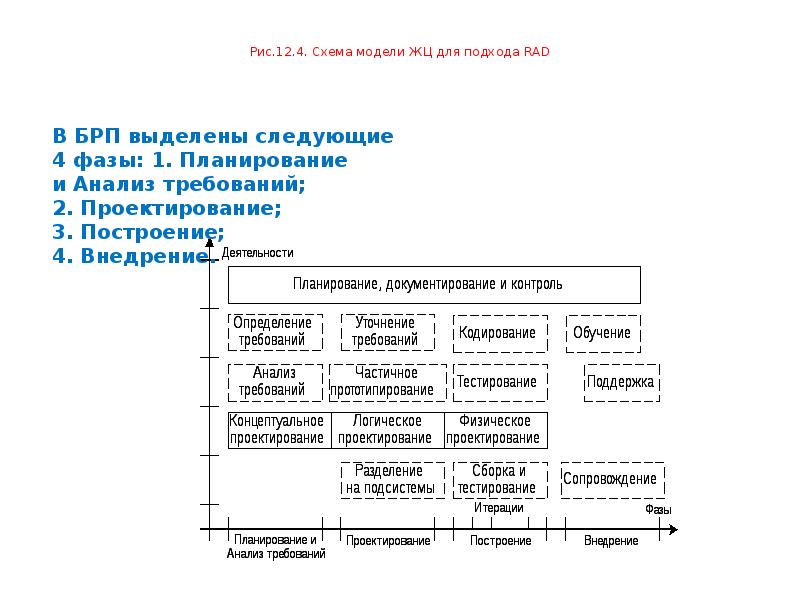

Рис.12.4. Схема модели ЖЦ для подхода RAD

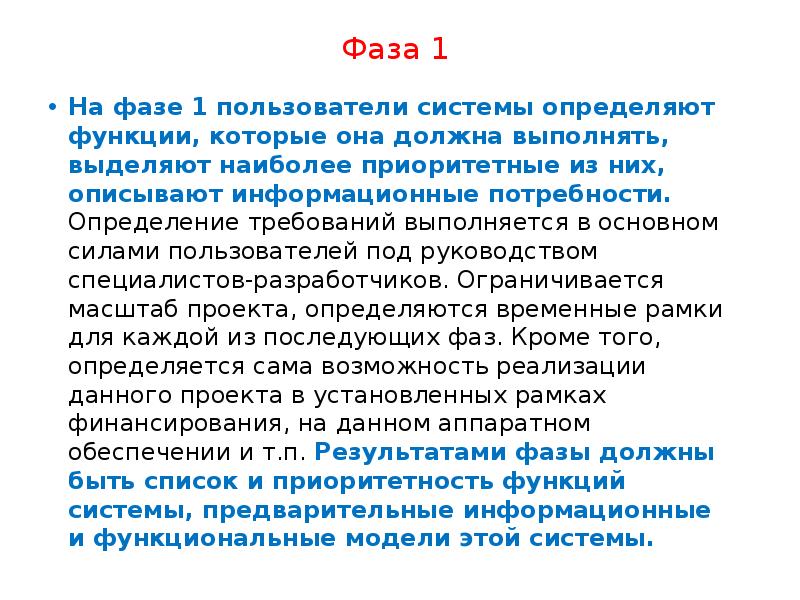

Слайд 19

Описание слайда:

Фаза 1 На фазе 1 пользователи системы определяют функции, которые она должна выполнять, выделяют наиболее приоритетные из них, описывают информационные потребности. Определение требований выполняется в основном силами пользователей под руководством специалистов-разработчиков. Ограничивается масштаб проекта, определяются временные рамки для каждой из последующих фаз. Кроме того, определяется сама возможность реализации данного проекта в установленных рамках финансирования, на данном аппаратном обеспечении и т.п. Результатами фазы должны быть список и приоритетность функций системы, предварительные информационные и функциональные модели этой системы.

Слайд 20

Описание слайда:

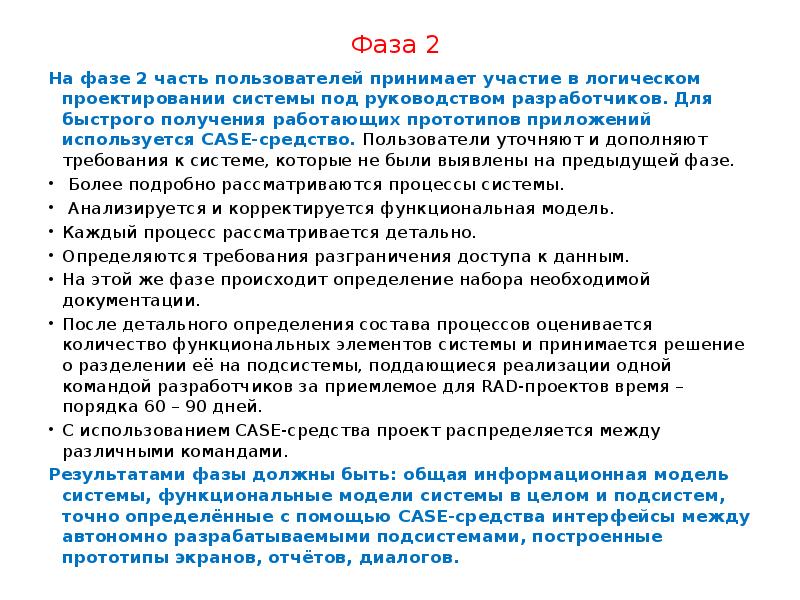

Фаза 2 На фазе 2 часть пользователей принимает участие в логическом проектировании системы под руководством разработчиков. Для быстрого получения работающих прототипов приложений используется CASE-средство. Пользователи уточняют и дополняют требования к системе, которые не были выявлены на предыдущей фазе. Более подробно рассматриваются процессы системы. Анализируется и корректируется функциональная модель. Каждый процесс рассматривается детально. Определяются требования разграничения доступа к данным. На этой же фазе происходит определение набора необходимой документации. После детального определения состава процессов оценивается количество функциональных элементов системы и принимается решение о разделении её на подсистемы, поддающиеся реализации одной командой разработчиков за приемлемое для RAD-проектов время – порядка 60 – 90 дней. С использованием CASE-средства проект распределяется между различными командами. Результатами фазы должны быть: общая информационная модель системы, функциональные модели системы в целом и подсистем, точно определённые с помощью CASE-средства интерфейсы между автономно разрабатываемыми подсистемами, построенные прототипы экранов, отчётов, диалогов.

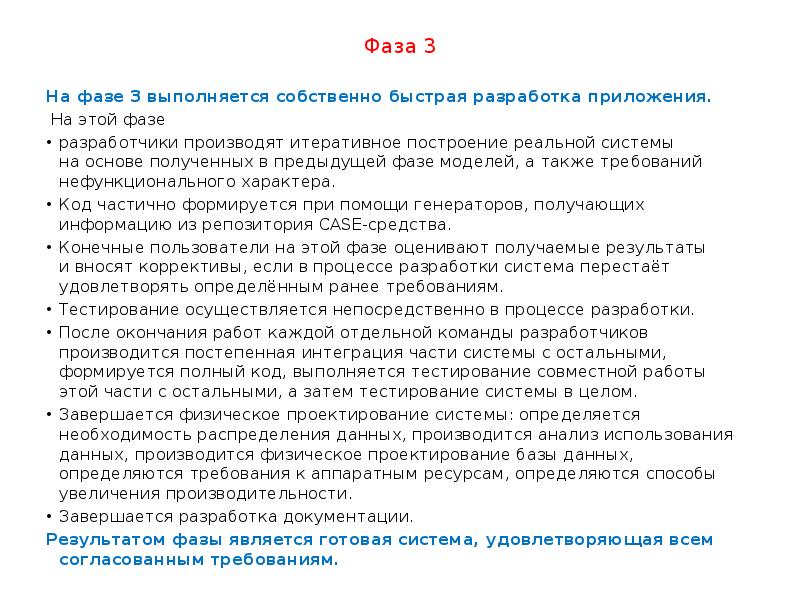

Слайд 21

Описание слайда:

Фаза 3 На фазе 3 выполняется собственно быстрая разработка приложения. На этой фазе разработчики производят итеративное построение реальной системы на основе полученных в предыдущей фазе моделей, а также требований нефункционального характера. Код частично формируется при помощи генераторов, получающих информацию из репозитория CASE-средства. Конечные пользователи на этой фазе оценивают получаемые результаты и вносят коррективы, если в процессе разработки система перестаёт удовлетворять определённым ранее требованиям. Тестирование осуществляется непосредственно в процессе разработки. После окончания работ каждой отдельной команды разработчиков производится постепенная интеграция части системы с остальными, формируется полный код, выполняется тестирование совместной работы этой части с остальными, а затем тестирование системы в целом. Завершается физическое проектирование системы: определяется необходимость распределения данных, производится анализ использования данных, производится физическое проектирование базы данных, определяются требования к аппаратным ресурсам, определяются способы увеличения производительности. Завершается разработка документации. Результатом фазы является готовая система, удовлетворяющая всем согласованным требованиям.

Слайд 22

Описание слайда:

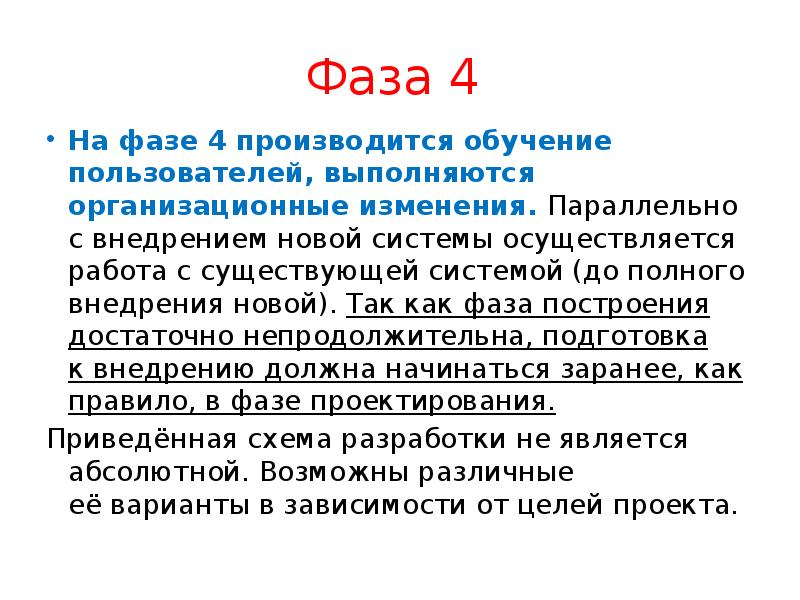

Фаза 4 На фазе 4 производится обучение пользователей, выполняются организационные изменения. Параллельно с внедрением новой системы осуществляется работа с существующей системой (до полного внедрения новой). Так как фаза построения достаточно непродолжительна, подготовка к внедрению должна начинаться заранее, как правило, в фазе проектирования. Приведённая схема разработки не является абсолютной. Возможны различные её варианты в зависимости от целей проекта.
