Слайд 1

Описание слайда:

Порядок расчёта элементов системы охлаждения.

Слайд 2

Описание слайда:

Порядок расчёта водяного насоса. Жидкостный насос служит для обеспечения непрерывной циркуляции жидкости в системе охлаждения. Расчётная производительность насоса (м3/с) определяется с учётом утечек жидкости из нагнетательной полости, которые составляют 10-20% Определяется циркуляционный расход жидкости в системе охлаждения. Затем проверяется условие: входное отверстие насоса должно обеспечить подвод расчётного количества жидкости.

Слайд 3

Описание слайда:

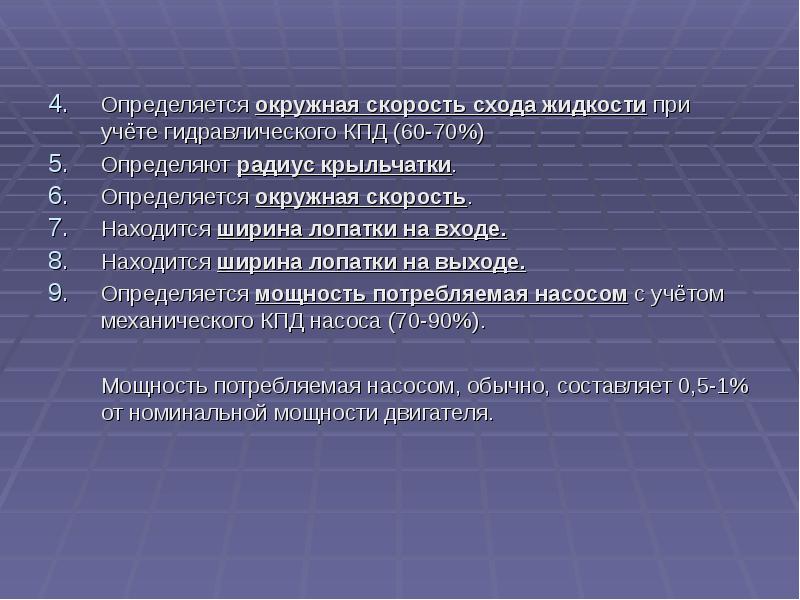

Определяется окружная скорость схода жидкости при учёте гидравлического КПД (60-70%) Определяется окружная скорость схода жидкости при учёте гидравлического КПД (60-70%) Определяют радиус крыльчатки. Определяется окружная скорость. Находится ширина лопатки на входе. Находится ширина лопатки на выходе. Определяется мощность потребляемая насосом с учётом механического КПД насоса (70-90%). Мощность потребляемая насосом, обычно, составляет 0,5-1% от номинальной мощности двигателя.

Слайд 4

Описание слайда:

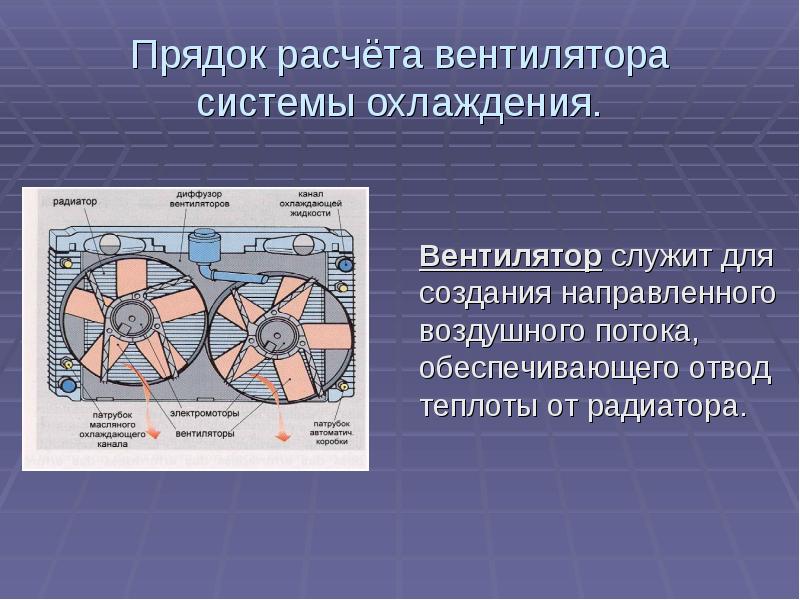

Прядок расчёта вентилятора системы охлаждения. Вентилятор служит для создания направленного воздушного потока, обеспечивающего отвод теплоты от радиатора.

Слайд 5

Описание слайда:

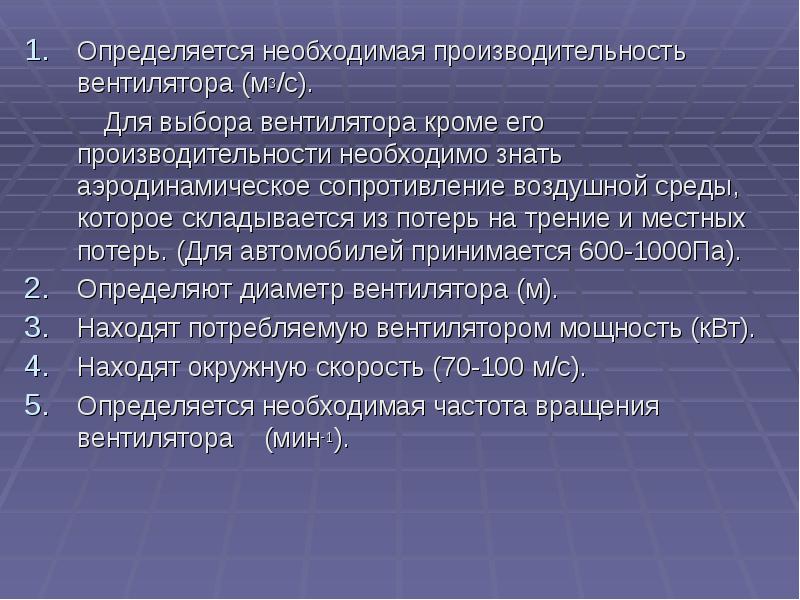

Определяется необходимая производительность вентилятора (м3/с). Определяется необходимая производительность вентилятора (м3/с). Для выбора вентилятора кроме его производительности необходимо знать аэродинамическое сопротивление воздушной среды, которое складывается из потерь на трение и местных потерь. (Для автомобилей принимается 600-1000Па). Определяют диаметр вентилятора (м). Находят потребляемую вентилятором мощность (кВт). Находят окружную скорость (70-100 м/с). Определяется необходимая частота вращения вентилятора (мин-1).

Слайд 6

Описание слайда:

Порядок расчёта воздушной системы охлаждения. Расчёт воздушной системы охлаждения сводится к определению площади поверхности охлаждения рёбер цилиндра.

Слайд 7

Описание слайда:

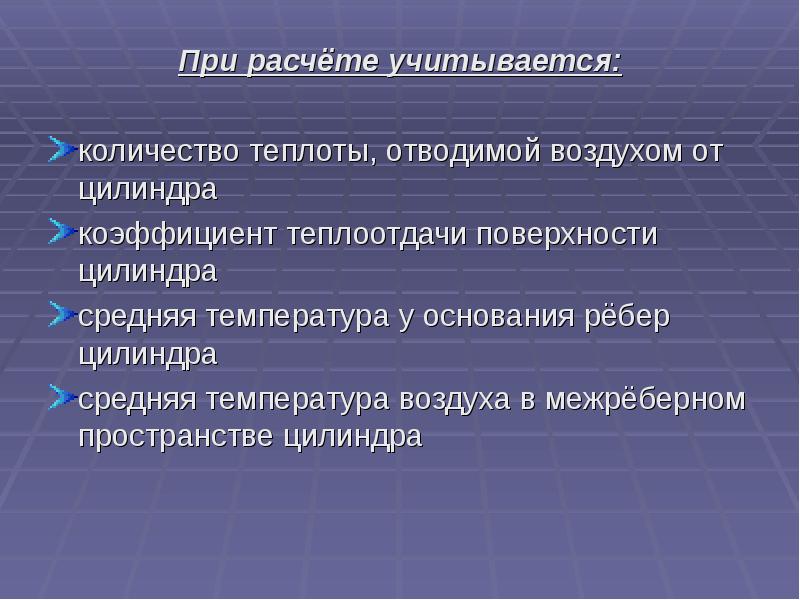

При расчёте учитывается: При расчёте учитывается: количество теплоты, отводимой воздухом от цилиндра коэффициент теплоотдачи поверхности цилиндра средняя температура у основания рёбер цилиндра средняя температура воздуха в межрёберном пространстве цилиндра

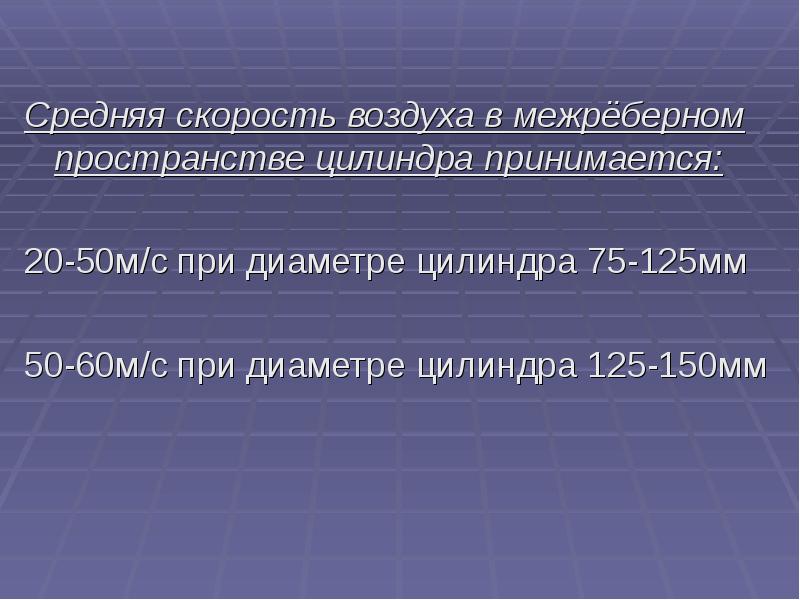

Слайд 8

Описание слайда:

Средняя скорость воздуха в межрёберном пространстве цилиндра принимается: 20-50м/с при диаметре цилиндра 75-125мм 50-60м/с при диаметре цилиндра 125-150мм

Слайд 9

Описание слайда:

Порядок расчёта жидкостного радиатора. Радиатор -теплообменный аппарат для воздушного охлаждения жидкости, поступающей от нагретых деталей двигателя. Расчёт радиатора состоит в определении поверхности охлаждения, необходимой для передачи теплоты от жидкости к окружающему воздуху.

Слайд 10

Описание слайда:

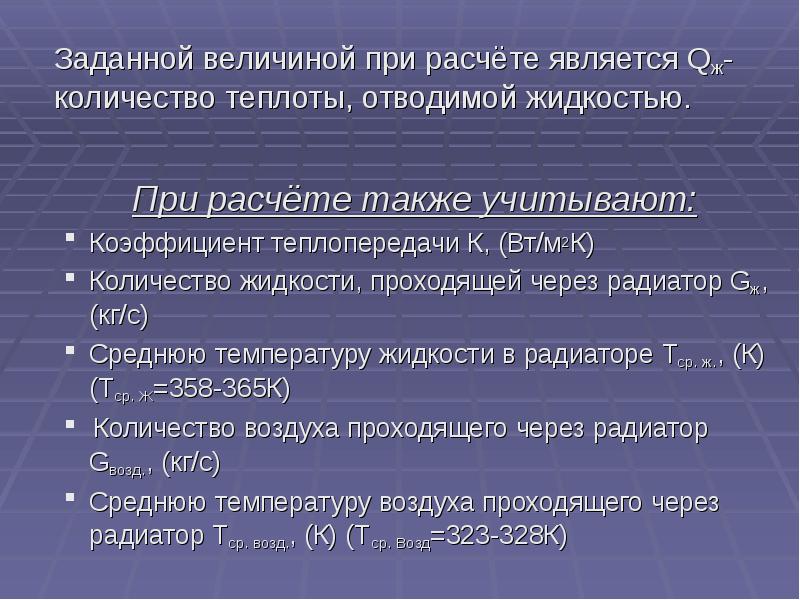

Заданной величиной при расчёте является Qж-количество теплоты, отводимой жидкостью. Заданной величиной при расчёте является Qж-количество теплоты, отводимой жидкостью. При расчёте также учитывают: Коэффициент теплопередачи К, (Вт/м2К) Количество жидкости, проходящей через радиатор Gж, (кг/с) Среднюю температуру жидкости в радиаторе Тср. ж., (К) (Тср. Ж=358-365К) Количество воздуха проходящего через радиатор Gвозд., (кг/с) Среднюю температуру воздуха проходящего через радиатор Тср. возд., (К) (Тср. Возд=323-328К)

Слайд 11

Описание слайда:

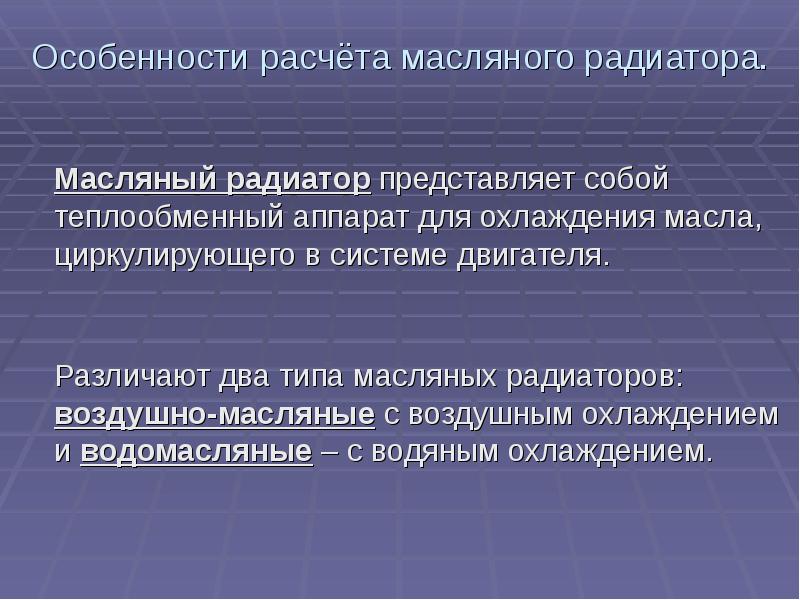

Особенности расчёта масляного радиатора. Масляный радиатор представляет собой теплообменный аппарат для охлаждения масла, циркулирующего в системе двигателя. Различают два типа масляных радиаторов: воздушно-масляные с воздушным охлаждением и водомасляные – с водяным охлаждением.

Слайд 12

Описание слайда:

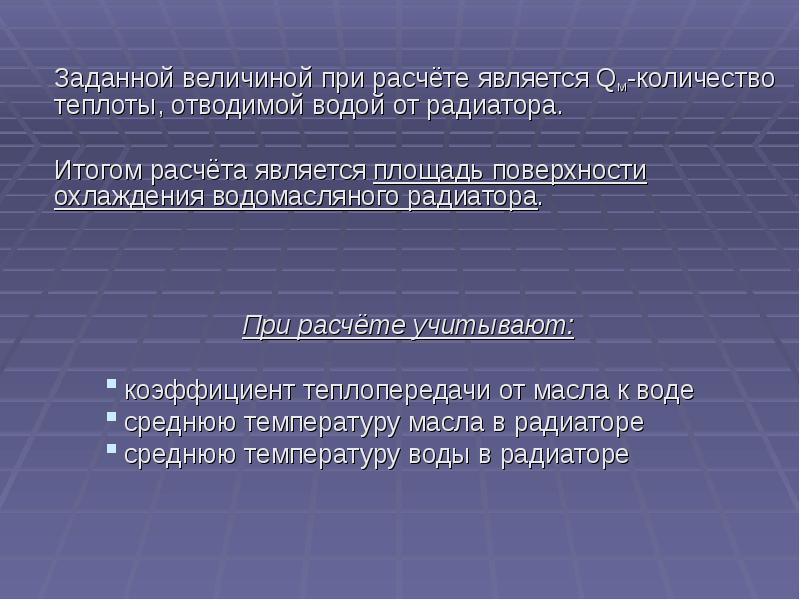

Заданной величиной при расчёте является Qм-количество теплоты, отводимой водой от радиатора. Итогом расчёта является площадь поверхности охлаждения водомасляного радиатора. При расчёте учитывают: коэффициент теплопередачи от масла к воде среднюю температуру масла в радиаторе среднюю температуру воды в радиаторе
