Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Последовательный асинхронный адаптер (COM порт). Доклад-сообщение содержит 19 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

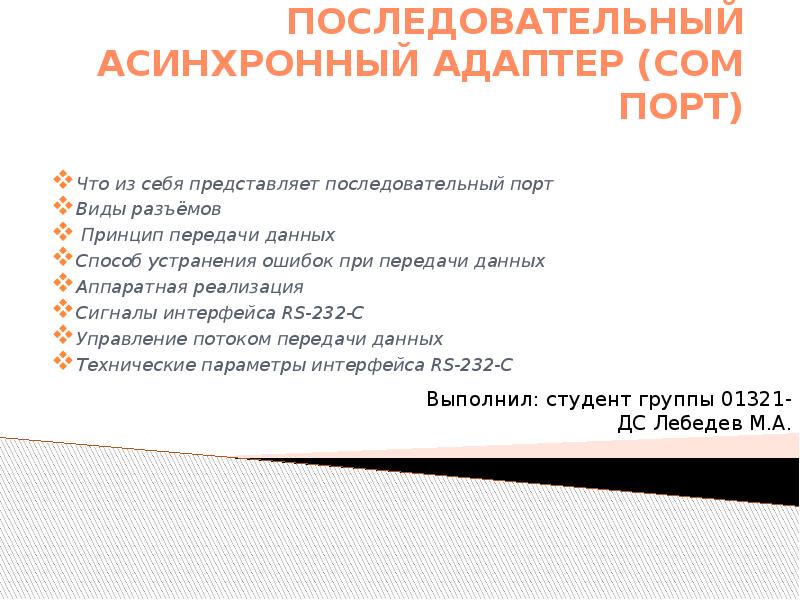

Слайд 1

Описание слайда:

Последовательный асинхронный адаптер (COM порт) Что из себя представляет последовательный порт Виды разъёмов Принцип передачи данных Способ устранения ошибок при передачи данных Аппаратная реализация Сигналы интерфейса RS-232-C Управление потоком передачи данных Технические параметры интерфейса RS-232-C

Слайд 2

Описание слайда:

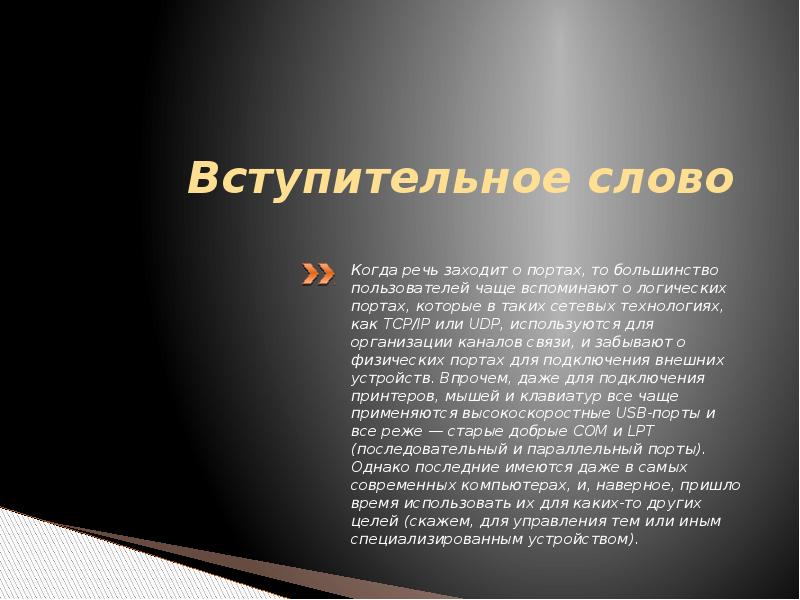

Вступительное слово Когда речь заходит о портах, то большинство пользователей чаще вспоминают о логических портах, которые в таких сетевых технологиях, как TCP/IP или UDP, используются для организации каналов связи, и забывают о физических портах для подключения внешних устройств. Впрочем, даже для подключения принтеров, мышей и клавиатур все чаще применяются высокоскоростные USB-порты и все реже — старые добрые COM и LPT (последовательный и параллельный порты). Однако последние имеются даже в самых современных компьютерах, и, наверное, пришло время использовать их для каких-то других целей (скажем, для управления тем или иным специализированным устройством).

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

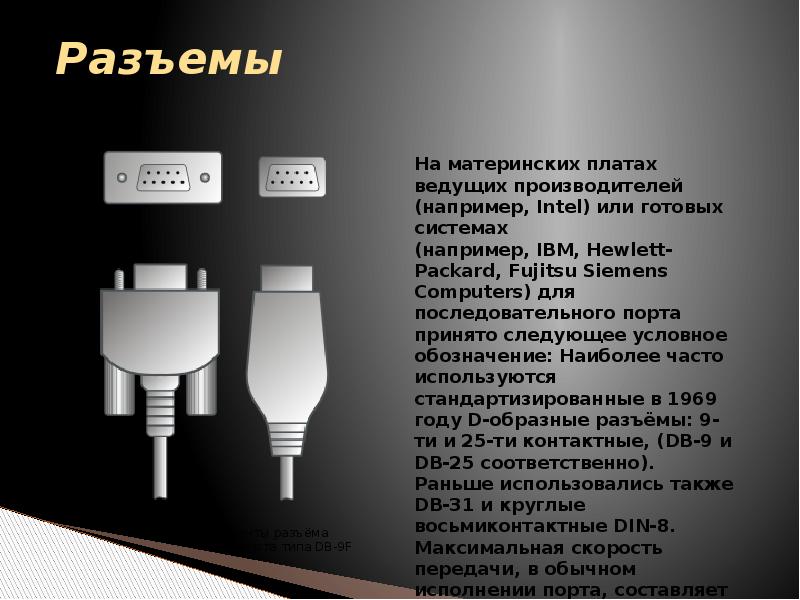

Разъемы

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Принцип передачи данных Из рисунка видно, что исходное состояние линии последовательной передачи данных - уровень логической 1. Это состояние линии называют отмеченным - MARK. Когда начинается передача данных, уровень линии переходит в 0. Это состояние линии называют пустым - SPACE. Если линия находится в таком состоянии больше определенного времени, считается, что линия перешла в состояние разрыва связи - BREAK. Стартовый бит START сигнализирует о начале передачи данных. Далее передаются биты данных, вначале младшие, затем старшие.
