Слайд 1

Описание слайда:

Введение в предмет черчения Материалы, принадлежности, чертежные инструменты.

Слайд 2

Описание слайда:

История возникновения графических способов изображений и чертежа

Слайд 3

Описание слайда:

История возникновения графических способов изображений и чертежа

Слайд 4

Описание слайда:

История возникновения графических способов изображений и чертежа

Слайд 5

Описание слайда:

Развитие черчения в России Талантливый русский механик, конструктор и изобретатель И. П. Кулибин (1735-1818) только для выполнения одного из своих шедевров – часов в форме куриного яйца – изготовил несколько десятков чертежей. Чертежи паровоза отца и сына Черепановых (XІX в. ) иллюстрируют не только высокий уровень развития инженерной графики в России того времени, но и не менее высокий уровень технической мысли.

Слайд 6

Описание слайда:

Вся история развития чертежа неразрывно связана с техническим прогрессом. В настоящее время чертеж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве. Вся история развития чертежа неразрывно связана с техническим прогрессом. В настоящее время чертеж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве. Создать и проверить машинный чертеж невозможно, не зная основ графического языка. С которыми вы познакомитесь, изучая предмет «Черчение»

Слайд 7

Описание слайда:

Разновидности графических изображений

Слайд 8

Описание слайда:

Материалы, принадлежности, чертежные инструменты. В начале XX была начата работа по механизации рабочего места конструктора. В результате ее появились чертежные машины, чертежные и пишущие приборы различных систем, что позволило ускорить процесс выполнения чертежей.

Слайд 9

Описание слайда:

Чертежные инструменты

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

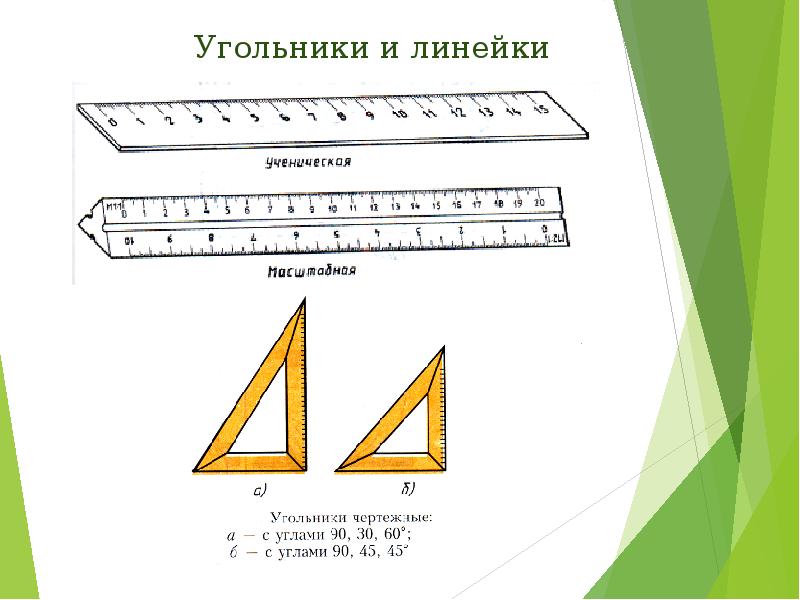

Угольники и линейки

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Форматы. Основная надпись чертежа Формат А4 (размеры его сторон 297X210 мм). Каждый чертеж должен иметь рамку, которая ограничивает его поле. Линии рамки — сплошные толстые основные. Их проводят сверху, справа и снизу на расстоянии 5 мм от внешней рамки листа. С левой стороны — на расстоянии 20 мм от нее.

Слайд 14

Описание слайда:

На чертежах в правом нижнем углу располагают основную надпись в виде прямоугольника со сторонами 22X145 мм. На чертежах в правом нижнем углу располагают основную надпись в виде прямоугольника со сторонами 22X145 мм.
