Слайд 1

Описание слайда:

Формула определения степени подвижности пространственного механизма f=6*(n-1)-5*p5-4*p4-3*p3-2*p2-1*p1

Слайд 2

Описание слайда:

Преобразование механизма методом замены стойки

Слайд 3

Описание слайда:

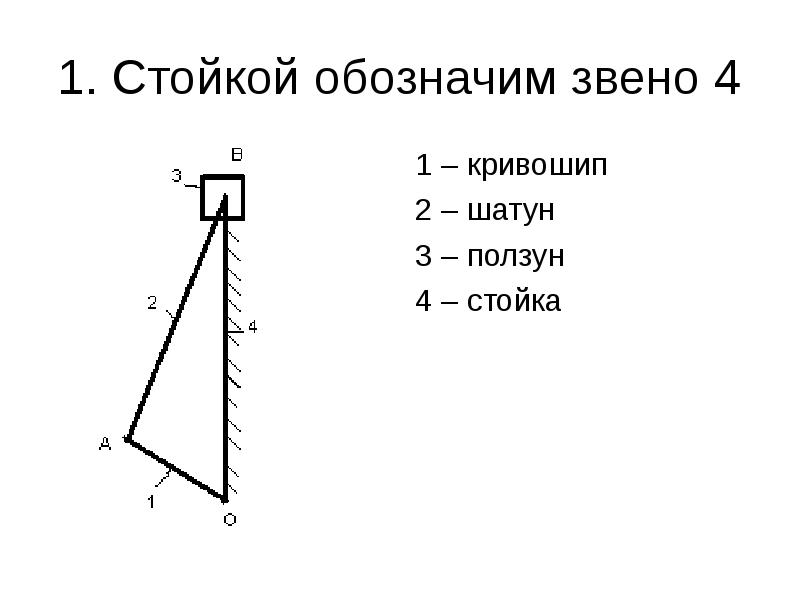

1. Стойкой обозначим звено 4 1 – кривошип 2 – шатун 3 – ползун 4 – стойка

Слайд 4

Описание слайда:

2. Стойкой обозначим звено 3 1 – шатун 2 – кривошип 3 – стойка 4 – ползун

Слайд 5

Описание слайда:

3. Стойкой обозначим звено 1 1 – стойка 2 – кривошип 3 – кулисный камень 4 – кулиса Кулиса – это звено, которое совершает неполноповоротное движение по кулисному камню.

Слайд 6

Описание слайда:

4. Стойкой обозначим звено 2 1 – кривошип 2 – стойка 3 – кулиса 4 – кулисный камень

Слайд 7

Описание слайда:

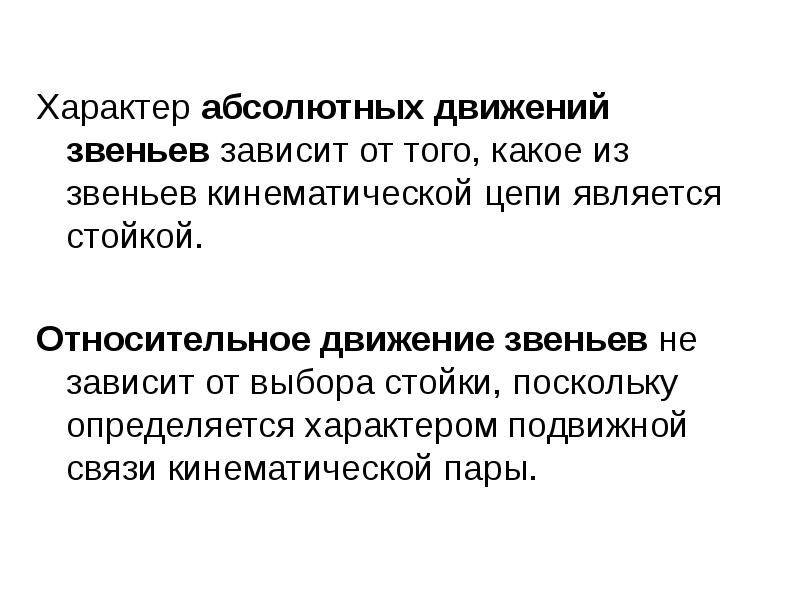

Характер абсолютных движений звеньев зависит от того, какое из звеньев кинематической цепи является стойкой. Характер абсолютных движений звеньев зависит от того, какое из звеньев кинематической цепи является стойкой. Относительное движение звеньев не зависит от выбора стойки, поскольку определяется характером подвижной связи кинематической пары.
