Слайд 1

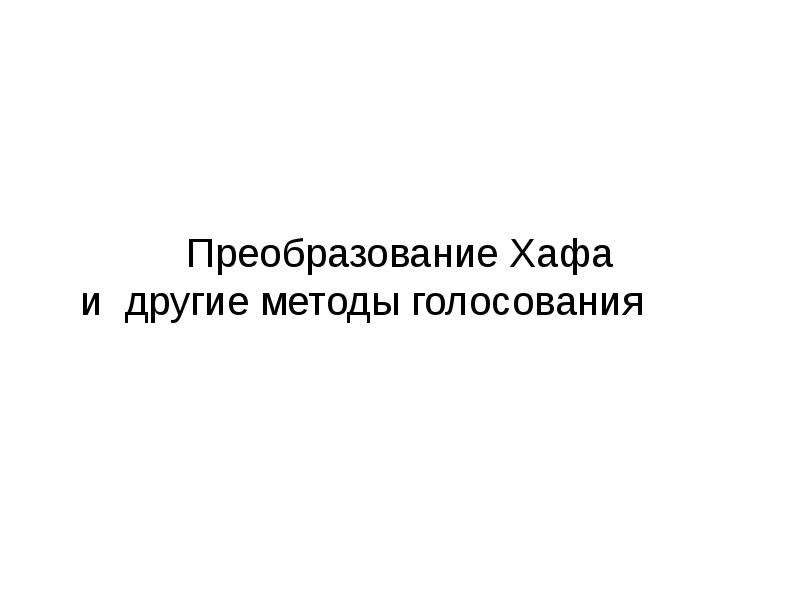

Преобразование Хафа и другие методы голосования
Описание слайда:
Преобразование Хафа и другие методы голосования

Слайд 2

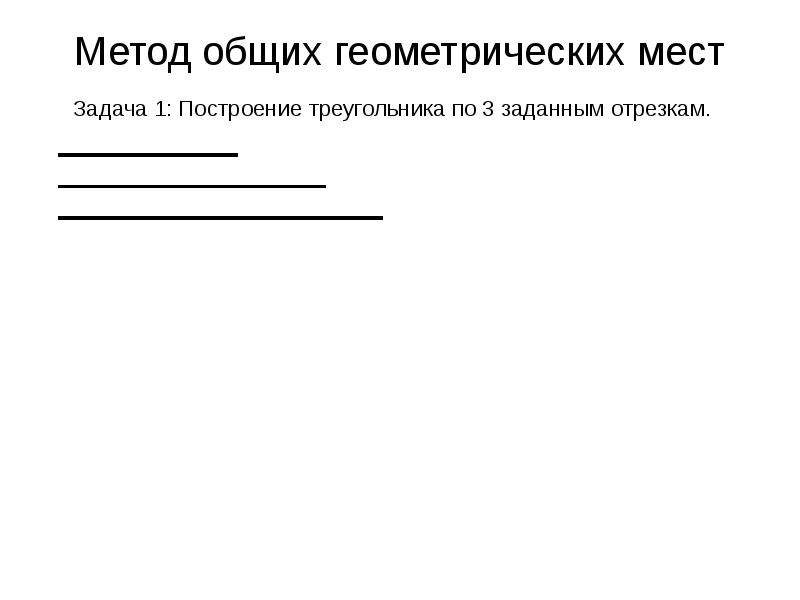

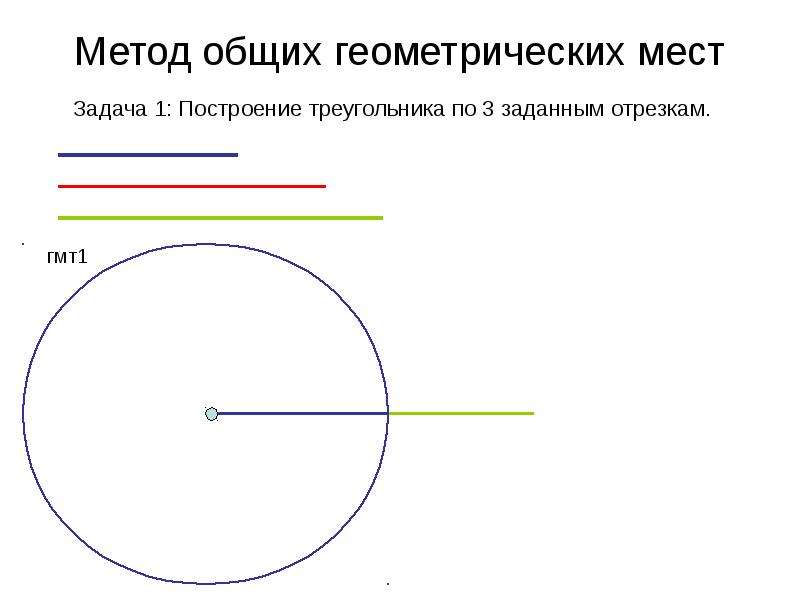

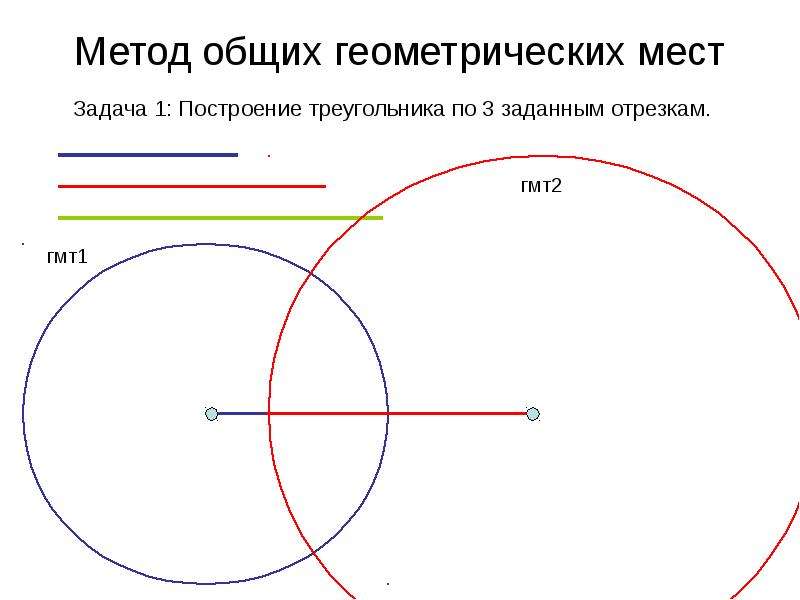

Метод общих геометрических мест Задача 1: Построение треугольника по 3 заданным отрезкам.
Описание слайда:
Метод общих геометрических мест Задача 1: Построение треугольника по 3 заданным отрезкам.

Слайд 3


Метод общих геометрических мест Задача 1: Построение треугольника по 3 заданным отрезкам.
Описание слайда:
Метод общих геометрических мест Задача 1: Построение треугольника по 3 заданным отрезкам.

Слайд 4


Метод общих геометрических мест Задача 1: Построение треугольника по 3 заданным отрезкам.
Описание слайда:
Метод общих геометрических мест Задача 1: Построение треугольника по 3 заданным отрезкам.

Слайд 5


Метод общих геометрических мест Задача 1: Построение треугольника по 3 заданным отрезкам.
Описание слайда:
Метод общих геометрических мест Задача 1: Построение треугольника по 3 заданным отрезкам.

Слайд 6

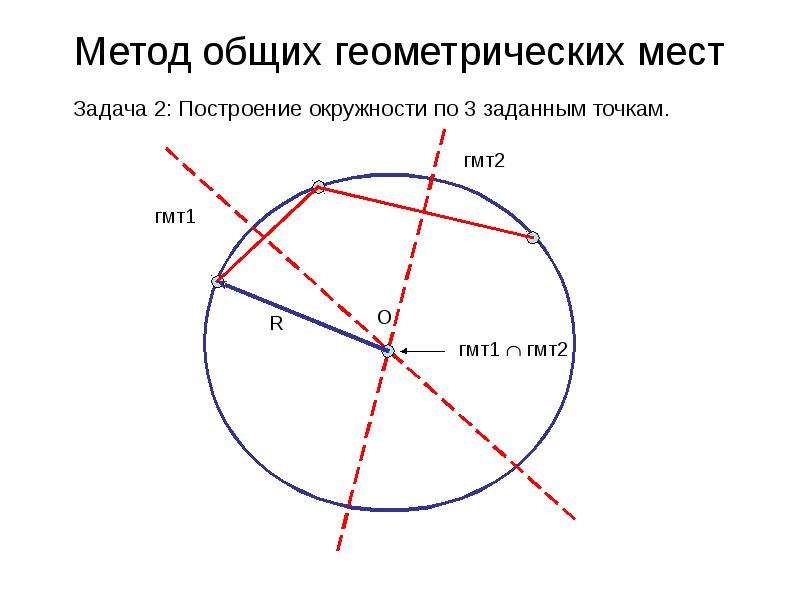

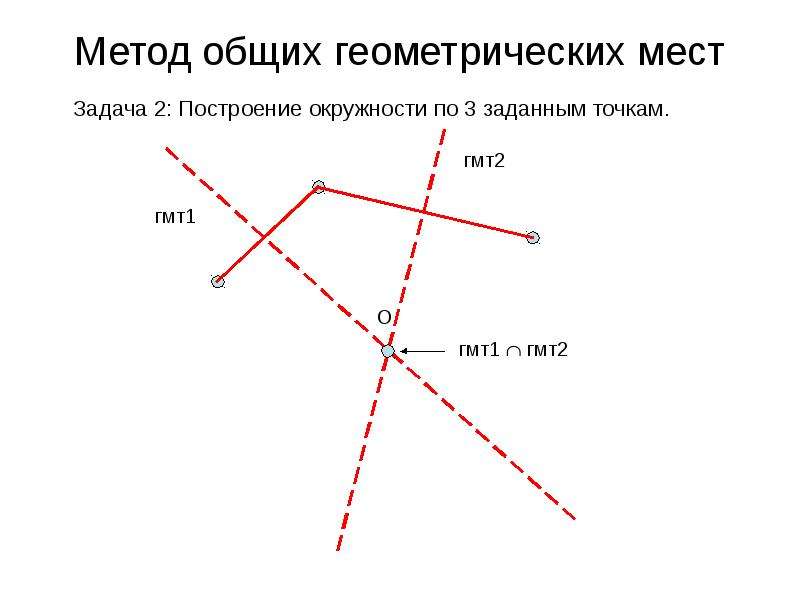

Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.
Описание слайда:
Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.

Слайд 7


Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.
Описание слайда:
Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.

Слайд 8


Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.
Описание слайда:
Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.

Слайд 9


Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.
Описание слайда:
Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.

Слайд 10


Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.
Описание слайда:
Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.

Слайд 11


Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.
Описание слайда:
Метод общих геометрических мест Задача 2: Построение окружности по 3 заданным точкам.

Слайд 12

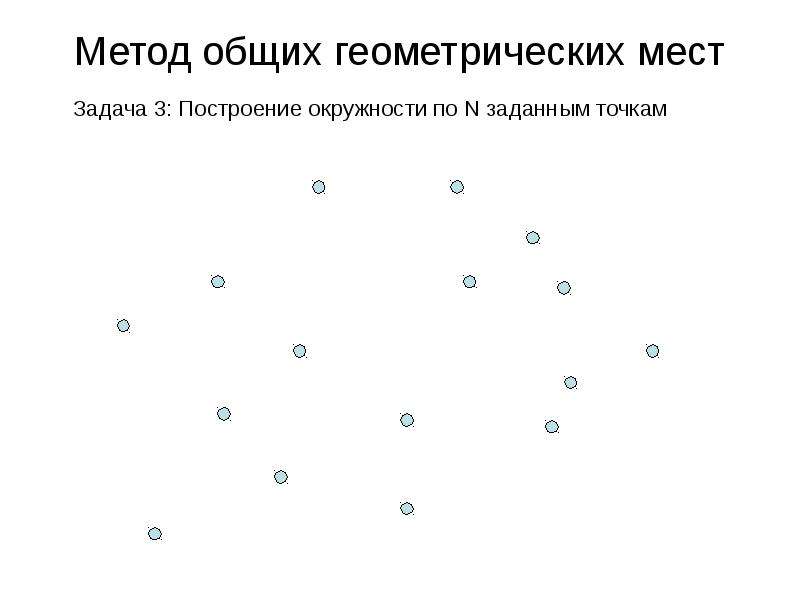

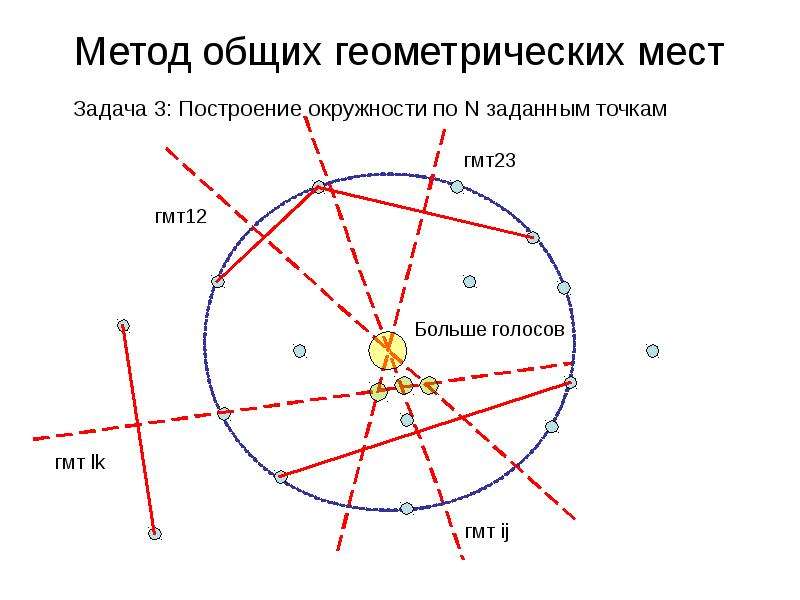

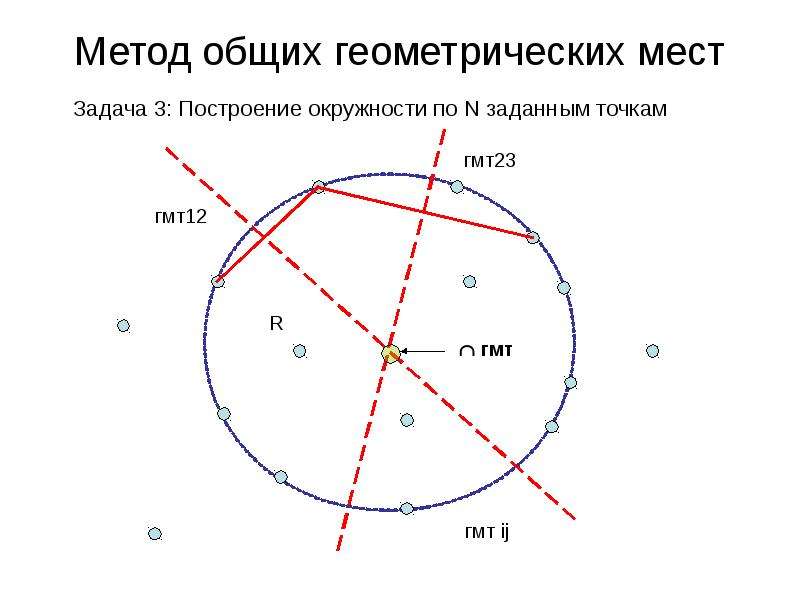

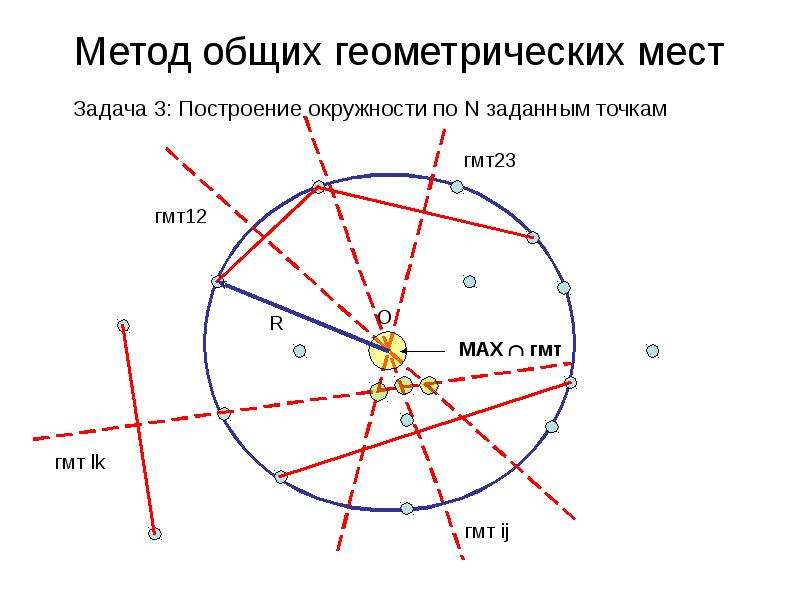

Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам
Описание слайда:
Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам

Слайд 13


Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам
Описание слайда:
Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам

Слайд 14


Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам
Описание слайда:
Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам

Слайд 15


Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам
Описание слайда:
Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам

Слайд 16


Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам
Описание слайда:
Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам

Слайд 17


Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам
Описание слайда:
Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам

Слайд 18


Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам
Описание слайда:
Метод общих геометрических мест Задача 3: Построение окружности по N заданным точкам

Слайд 19


Преобразование Хафа (Hough) Преобразование Хафа позволяет находить на бинарном изображении плоские кривые, заданные параметрически, например: прямые,...
Описание слайда:
Преобразование Хафа (Hough) Преобразование Хафа позволяет находить на бинарном изображении плоские кривые, заданные параметрически, например: прямые, окружности, эллипсы, и т.д. Бинарное изображение – изображение, пиксели которого принимают всего два значения (0 и 1). Считаем 0 – точками фона, 1 – «точками интереса». Задача преобразования Хафа состоит в выделении кривых, образованных точками интереса.

Слайд 20

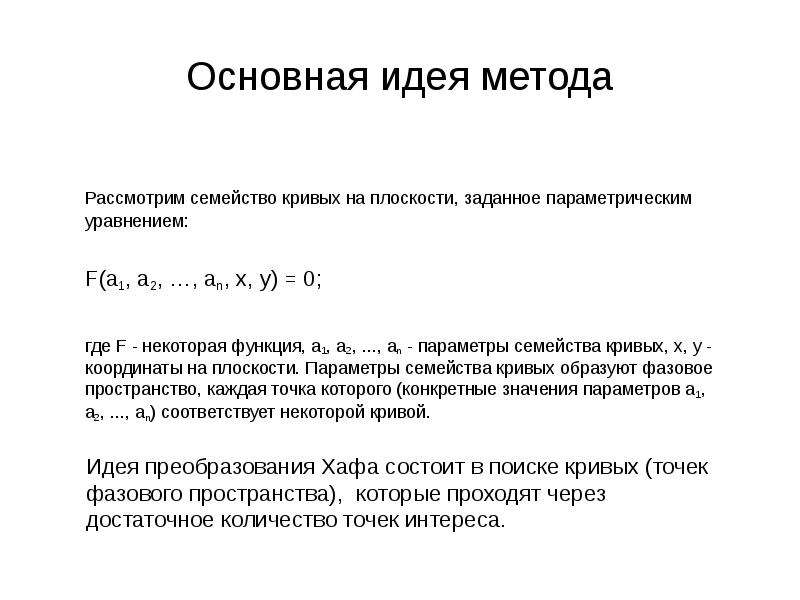

Основная идея метода Рассмотрим семейство кривых на плоскости, заданное параметрическим уравнением: F(a1, a2, …, an, x, y) = 0; где F - некоторая...
Описание слайда:
Основная идея метода Рассмотрим семейство кривых на плоскости, заданное параметрическим уравнением: F(a1, a2, …, an, x, y) = 0; где F - некоторая функция, a1, a2, ..., an - параметры семейства кривых, x, y - координаты на плоскости. Параметры семейства кривых образуют фазовое пространство, каждая точка которого (конкретные значения параметров a1, a2, ..., an) соответствует некоторой кривой.

Слайд 21

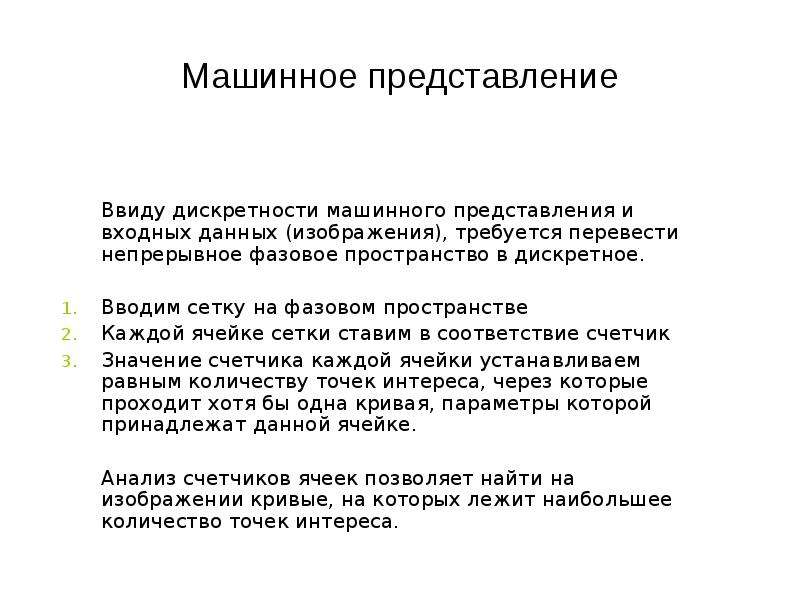

Машинное представление
Описание слайда:
Машинное представление

Слайд 22

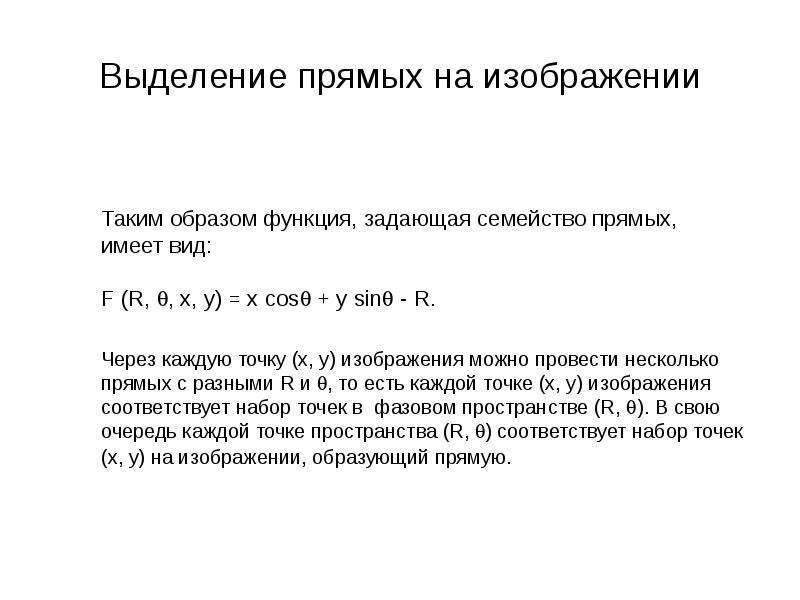

Выделение прямых на изображении Прямую на плоскости можно задать следующим образом: у = kx +b x cos + y sin = R, R - длина перпендикуляра...
Описание слайда:
Выделение прямых на изображении Прямую на плоскости можно задать следующим образом: у = kx +b x cos + y sin = R, R - длина перпендикуляра опущенного на прямую из начала координат,  - угол между перпендикуляром к прямой и осью OX,  изменяется в пределах от 0 до 2 , R ограничено размерами входного изображения.

Слайд 23


Выделение прямых на изображении
Описание слайда:
Выделение прямых на изображении

Слайд 24

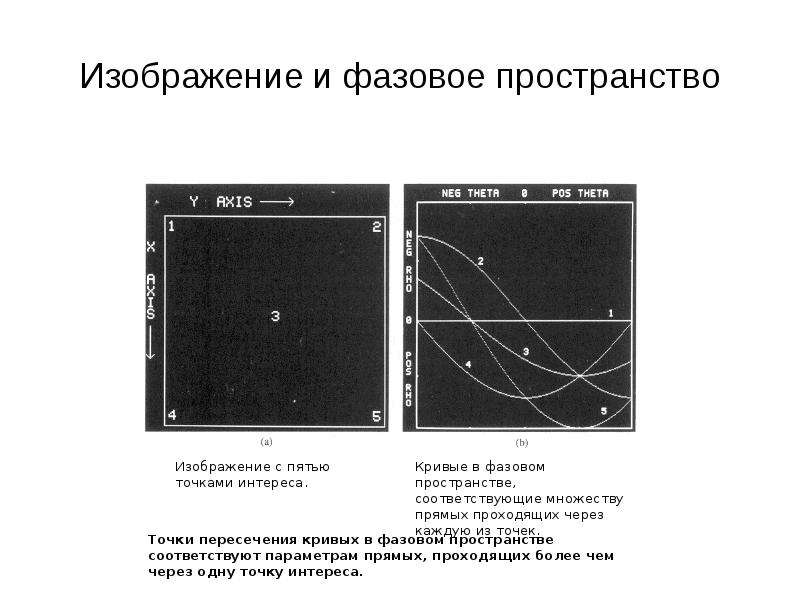

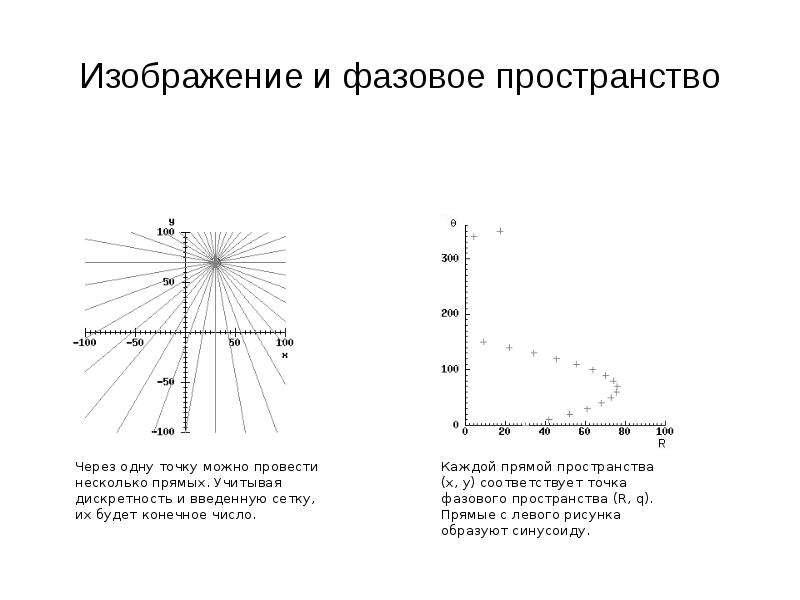

Изображение и фазовое пространство
Описание слайда:
Изображение и фазовое пространство

Слайд 25


Изображение и фазовое пространство
Описание слайда:
Изображение и фазовое пространство

Слайд 26


Дискретизация фазового пространства
Описание слайда:
Дискретизация фазового пространства

Слайд 27


Алгоритм выделения прямых
Описание слайда:
Алгоритм выделения прямых

Слайд 28


Размер ячеек стоит выбирать аккуратно
Описание слайда:
Размер ячеек стоит выбирать аккуратно

Слайд 29

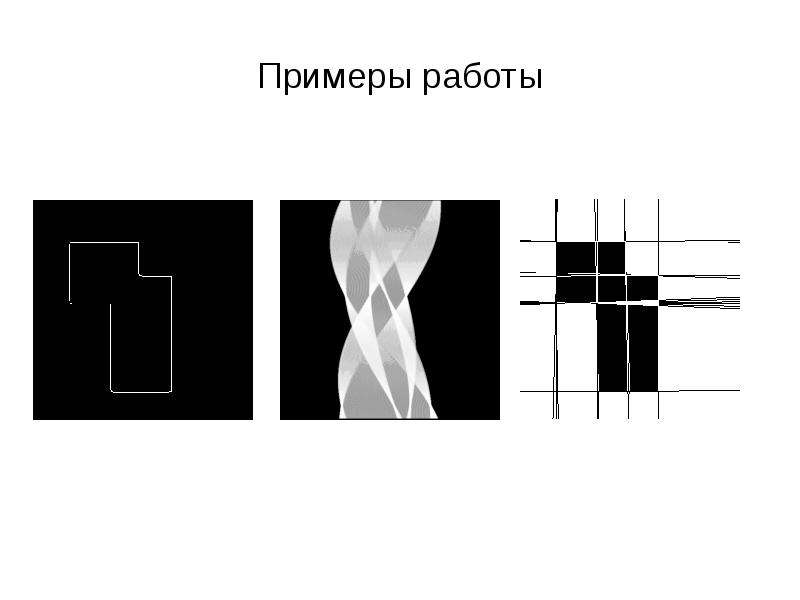

Примеры работы
Описание слайда:
Примеры работы

Слайд 30


Примеры работы (с шумом)
Описание слайда:
Примеры работы (с шумом)

Слайд 31

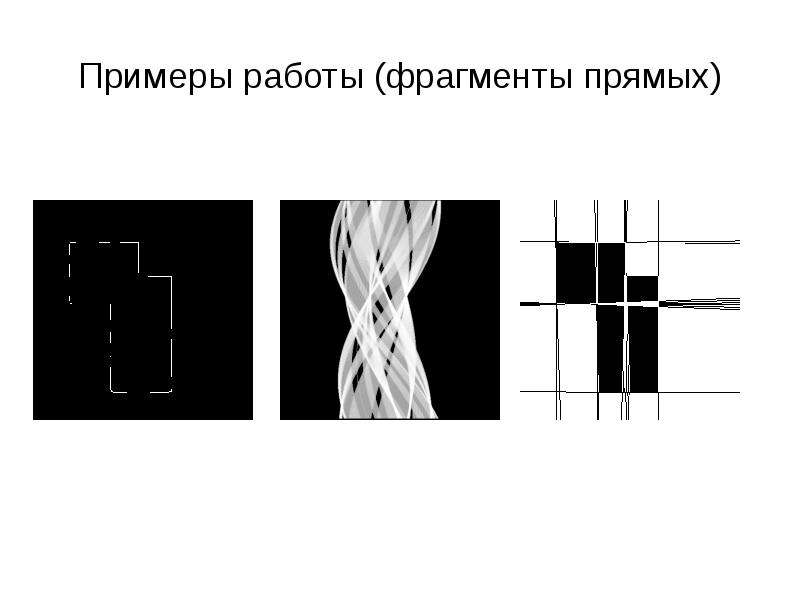

Примеры работы (фрагменты прямых)
Описание слайда:
Примеры работы (фрагменты прямых)

Слайд 32

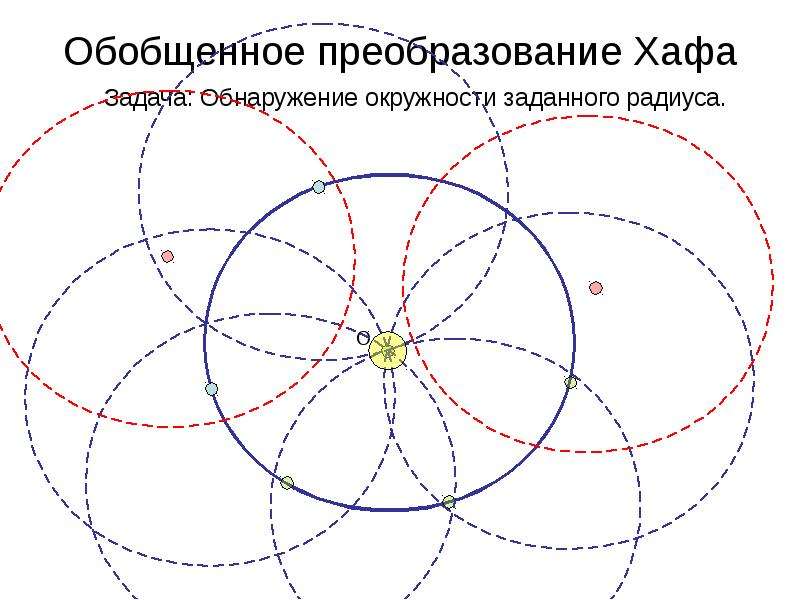

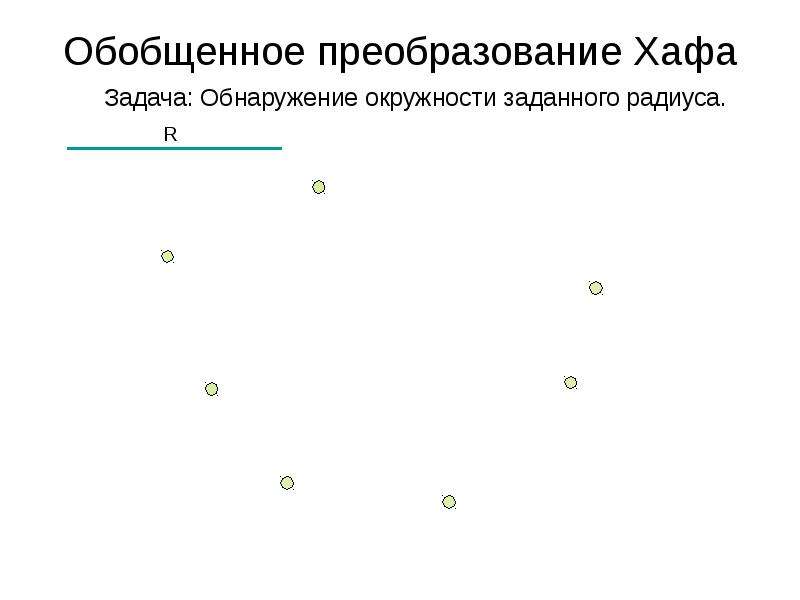

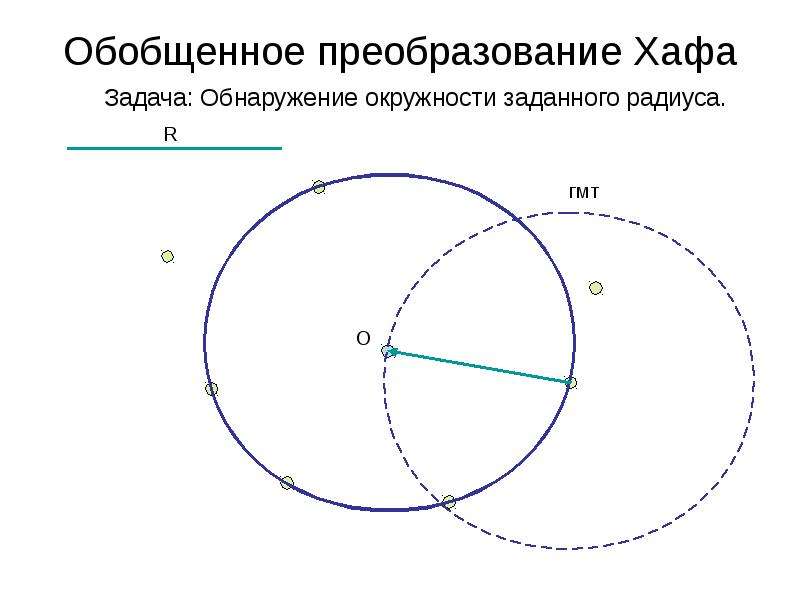

Обобщенное преобразование Хафа Задача: Обнаружение окружности заданного радиуса.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение окружности заданного радиуса.

Слайд 33


Обобщенное преобразование Хафа Задача: Обнаружение окружности заданного радиуса.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение окружности заданного радиуса.

Слайд 34


Обобщенное преобразование Хафа Задача: Обнаружение окружности заданного радиуса.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение окружности заданного радиуса.

Слайд 35

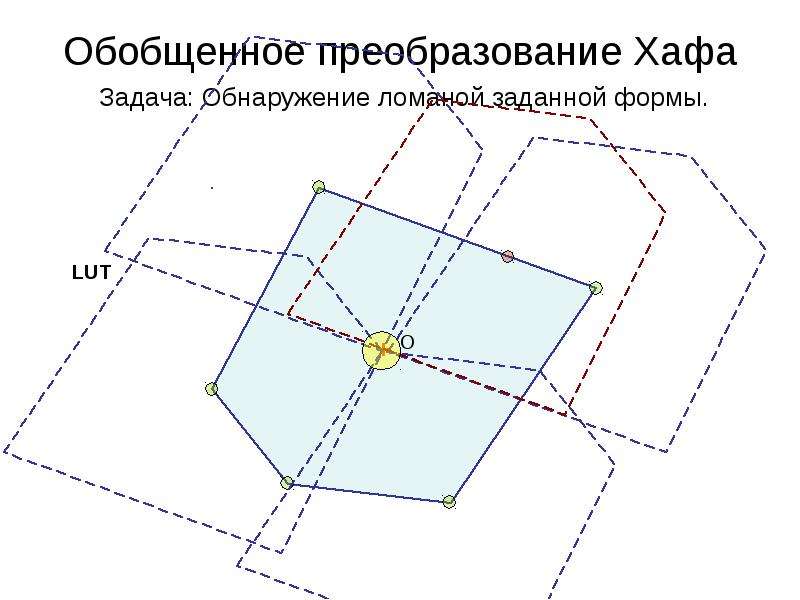

Обобщенное преобразование Хафа Задача: Обнаружение ломаной заданной формы.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение ломаной заданной формы.

Слайд 36


Обобщенное преобразование Хафа Задача: Обнаружение ломаной заданной формы.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение ломаной заданной формы.

Слайд 37


Обобщенное преобразование Хафа Задача: Обнаружение ломаной заданной формы.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение ломаной заданной формы.

Слайд 38


Обобщенное преобразование Хафа Задача: Обнаружение ломаной заданной формы.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение ломаной заданной формы.

Слайд 39

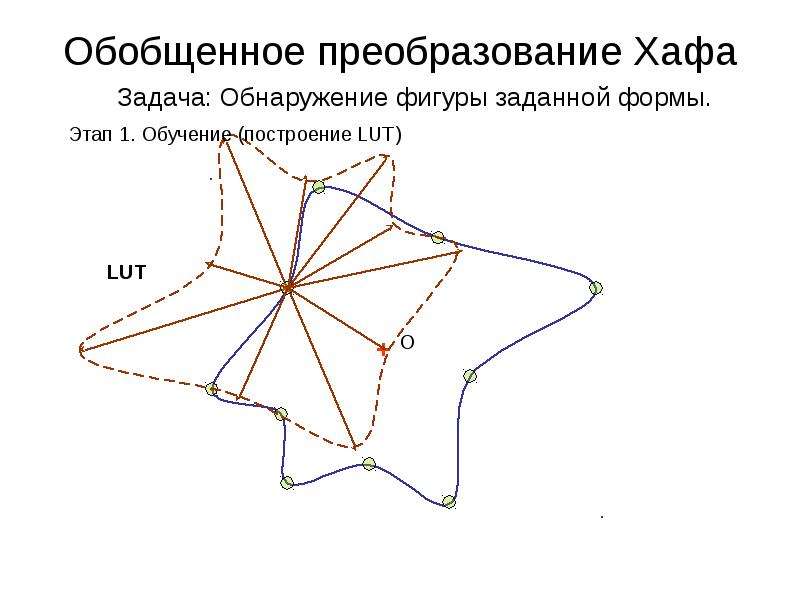

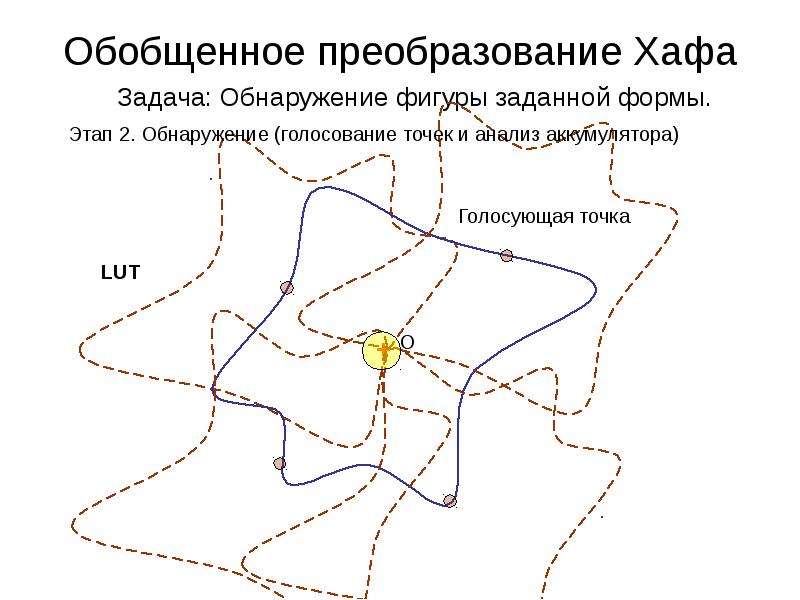

Обобщенное преобразование Хафа Задача: Обнаружение фигуры заданной формы.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение фигуры заданной формы.

Слайд 40


Обобщенное преобразование Хафа Задача: Обнаружение фигуры заданной формы.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение фигуры заданной формы.

Слайд 41


Обобщенное преобразование Хафа Задача: Обнаружение фигуры заданной формы.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение фигуры заданной формы.

Слайд 42


Обобщенное преобразование Хафа Задача: Обнаружение фигуры заданной формы.
Описание слайда:
Обобщенное преобразование Хафа Задача: Обнаружение фигуры заданной формы.

Слайд 43


Обобщенное преобразование Хафа Задача: Построение окружности по полутоновому образу.
Описание слайда:
Обобщенное преобразование Хафа Задача: Построение окружности по полутоновому образу.

Слайд 44


Обобщенное преобразование Хафа Задача: Построение окружности по полутоновому образу.
Описание слайда:
Обобщенное преобразование Хафа Задача: Построение окружности по полутоновому образу.

Слайд 45

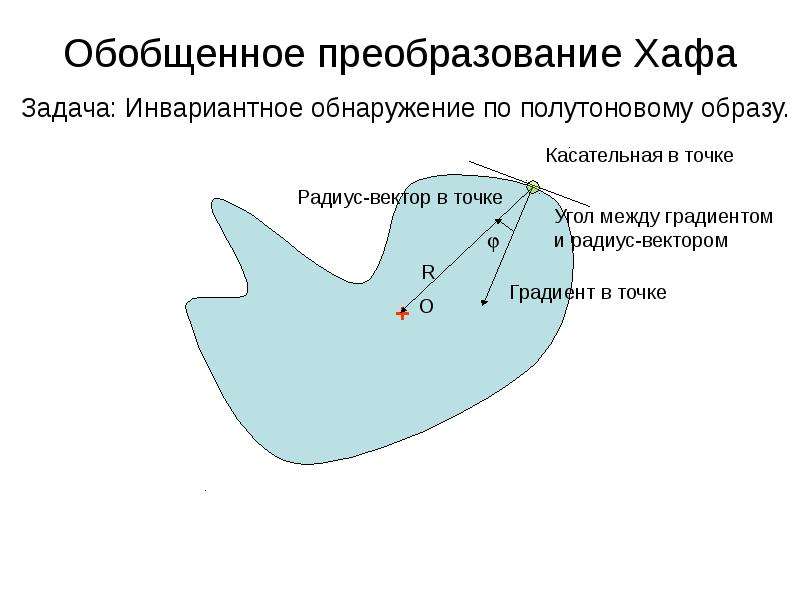

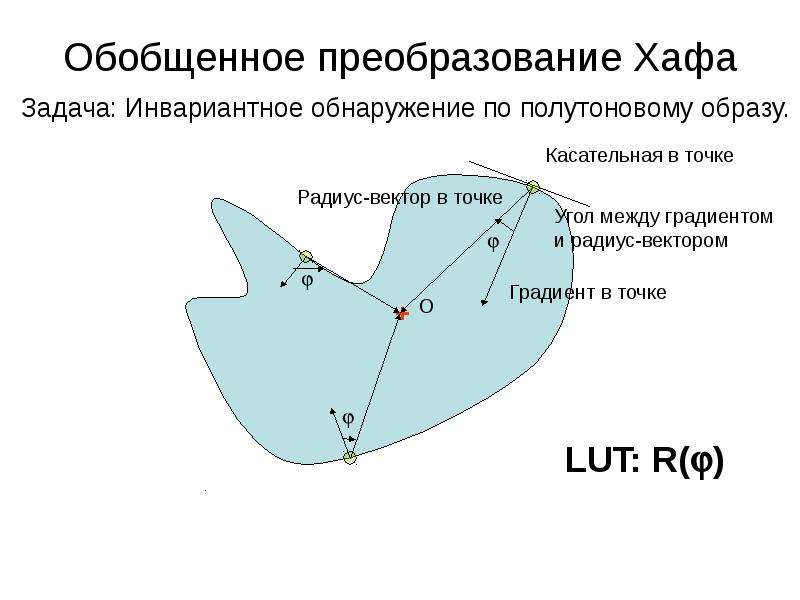

Обобщенное преобразование Хафа Задача: Инвариантное обнаружение по полутоновому образу.
Описание слайда:
Обобщенное преобразование Хафа Задача: Инвариантное обнаружение по полутоновому образу.

Слайд 46


Обобщенное преобразование Хафа Задача: Инвариантное обнаружение по полутоновому образу.
Описание слайда:
Обобщенное преобразование Хафа Задача: Инвариантное обнаружение по полутоновому образу.

Слайд 47


Обобщенное преобразование Хафа Задача: Инвариантное обнаружение по полутоновому образу.
Описание слайда:
Обобщенное преобразование Хафа Задача: Инвариантное обнаружение по полутоновому образу.

Слайд 48


Обобщенное преобразование Хафа Задача: Инвариантное обнаружение по полутоновому образу.
Описание слайда:
Обобщенное преобразование Хафа Задача: Инвариантное обнаружение по полутоновому образу.

Слайд 49


Преобразование Хафа, слайд №49
Описание слайда:

Слайд 50

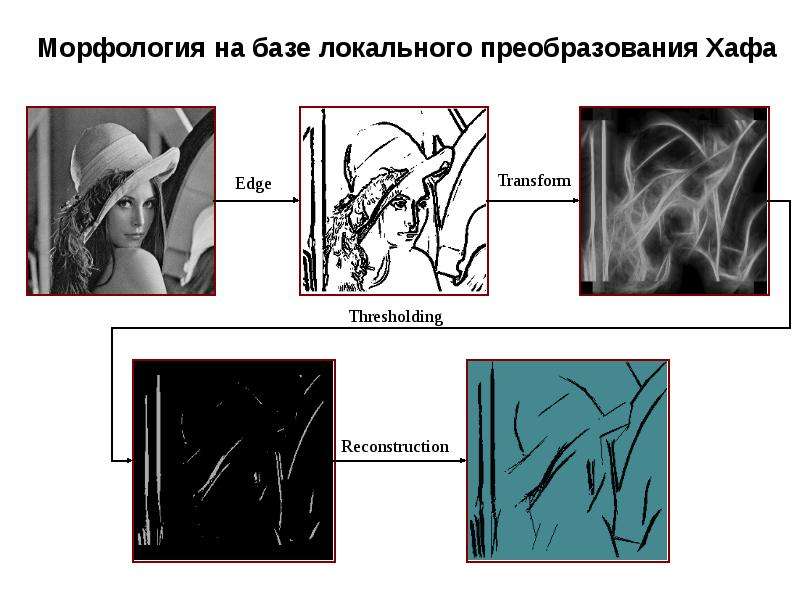

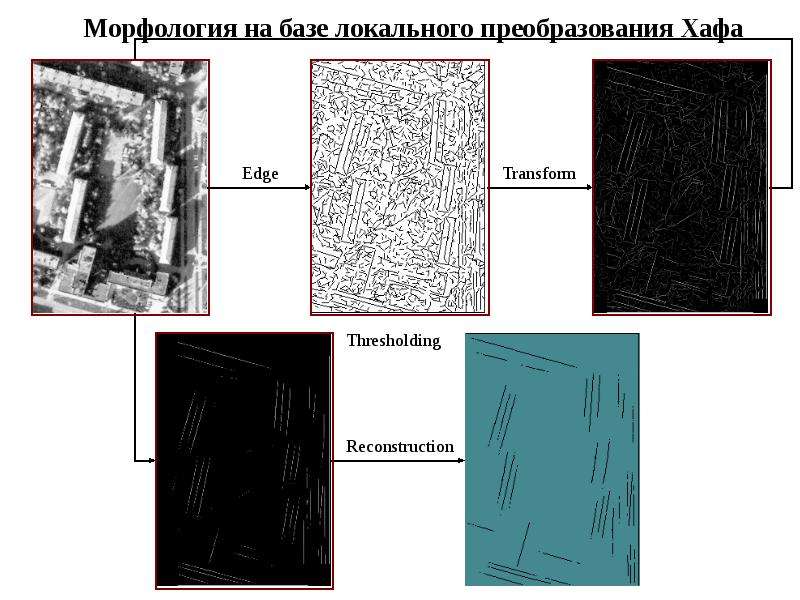

Морфологии Серра на базе преобразования Хафа Монотонная морфология на базе преобразования Хафа и GHT H-открытие - объединение проекций изображения...
Описание слайда:

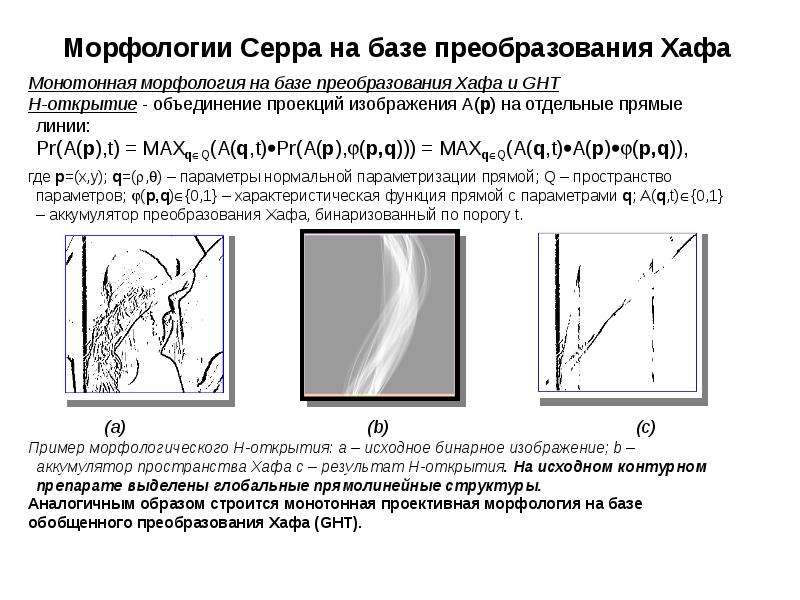

Морфологии Серра на базе преобразования Хафа Монотонная морфология на базе преобразования Хафа и GHT H-открытие - объединение проекций изображения A(p) на отдельные прямые линии: Pr(A(p),t) = MAXqQ(A(q,t)Pr(A(p),(p,q))) = MAXqQ(A(q,t)A(p)(p,q)), где p=(x,y); q=(,) – параметры нормальной параметризации прямой; Q – пространство параметров; (p,q){0,1} – характеристическая функция прямой с параметрами q; A(q,t){0,1} – аккумулятор преобразования Хафа, бинаризованный по порогу t. (а) (b) (с) Пример морфологического H-открытия: a – исходное бинарное изображение; b – аккумулятор пространства Хафа c – результат H-открытия. На исходном контурном препарате выделены глобальные прямолинейные структуры. Аналогичным образом строится монотонная проективная морфология на базе обобщенного преобразования Хафа (GHT).

Слайд 51


Преобразование Хафа, слайд №51
Описание слайда:

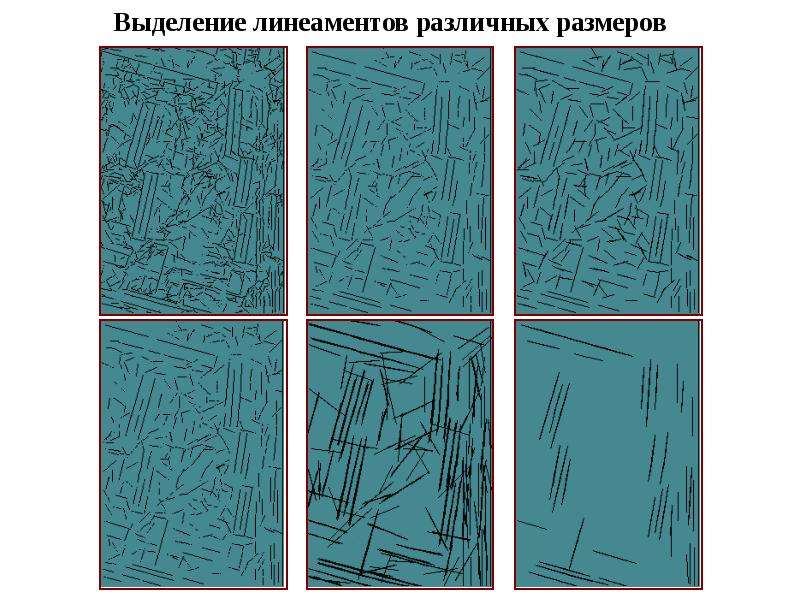

Слайд 52


Преобразование Хафа, слайд №52
Описание слайда:

Слайд 53


Преобразование Хафа, слайд №53
Описание слайда:
