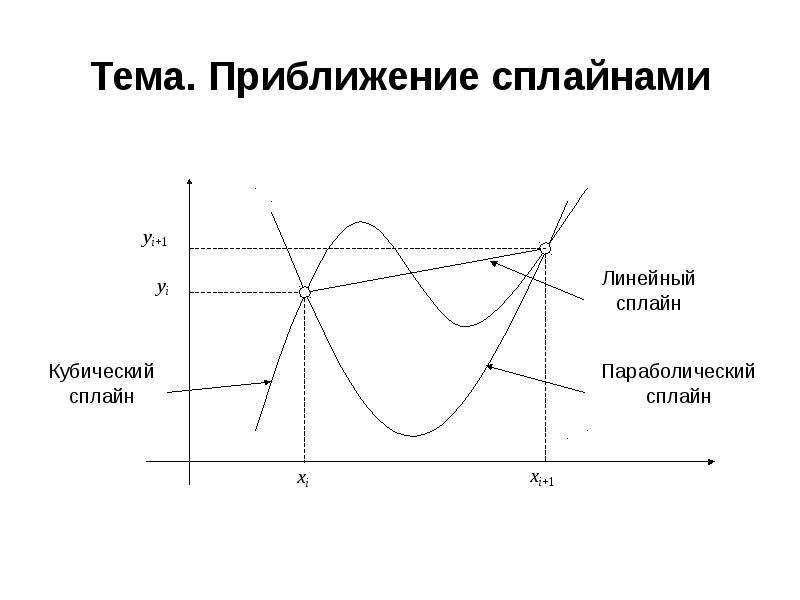

Слайд 1


Тема. Приближение сплайнами
Описание слайда:
Тема. Приближение сплайнами

Слайд 2


Приближение сплайнами
Описание слайда:
Приближение сплайнами

Слайд 3


Приближение сплайнами Постановка задачи. Сетка (табличные значения функции): {xi}: i = 0, 1, …, n {yi}: yi = f (xi) Количество узлов – n + 1....
Описание слайда:
Приближение сплайнами Постановка задачи. Сетка (табличные значения функции): {xi}: i = 0, 1, …, n {yi}: yi = f (xi) Количество узлов – n + 1. Количество сплайнов – n: S0(x), S1(x), …, Sn–1(x). Для Si(x) область действия x[xi, xi+1].

Слайд 4


Приближение сплайнами Постановка задачи. ai = c0i, bi = c1i, ci = c2i, di = c3i При m > 1 требуются граничные условия.
Описание слайда:
Приближение сплайнами Постановка задачи. ai = c0i, bi = c1i, ci = c2i, di = c3i При m > 1 требуются граничные условия.

Слайд 5


Линейные сплайны m = 1: Здесь ∆xi = xi+1 – xi, ∆yi = yi+1 – yi.
Описание слайда:
Линейные сплайны m = 1: Здесь ∆xi = xi+1 – xi, ∆yi = yi+1 – yi.

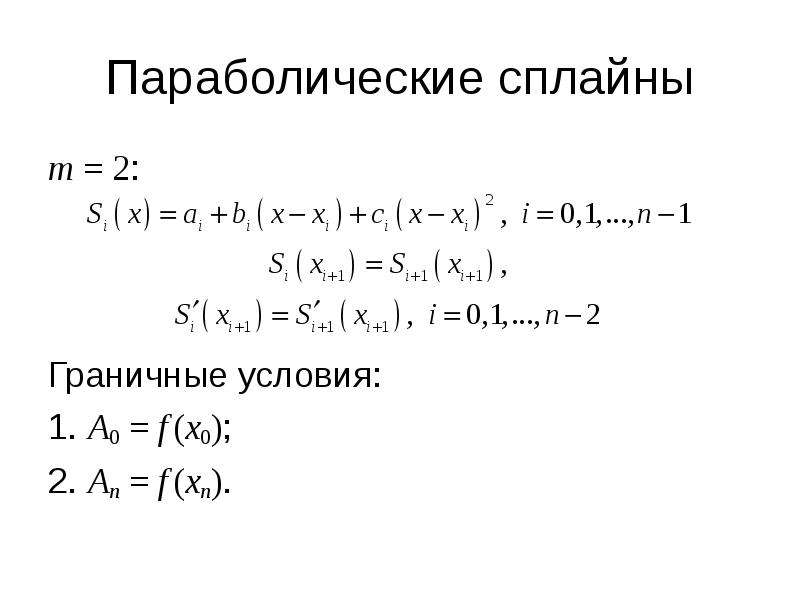

Слайд 6


Параболические сплайны m = 2: Граничные условия: 1. A0 = f (x0); 2. An = f (xn).
Описание слайда:
Параболические сплайны m = 2: Граничные условия: 1. A0 = f (x0); 2. An = f (xn).

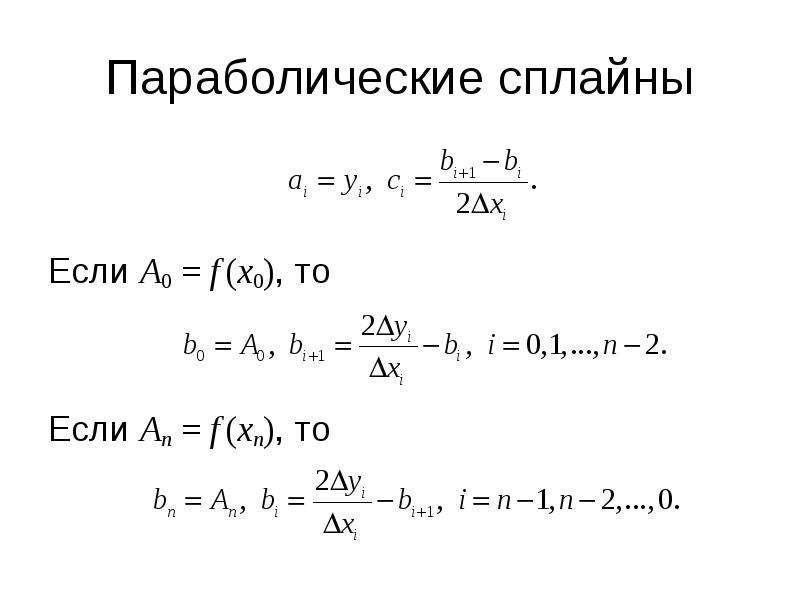

Слайд 7


Параболические сплайны Если A0 = f (x0), то Если An = f (xn), то
Описание слайда:
Параболические сплайны Если A0 = f (x0), то Если An = f (xn), то

Слайд 8


Кубические сплайны m = 3: Граничные условия: 1. A0 = f (x0), An = f (xn); 2. B0 = f (x0), Bn = f (xn).
Описание слайда:
Кубические сплайны m = 3: Граничные условия: 1. A0 = f (x0), An = f (xn); 2. B0 = f (x0), Bn = f (xn).

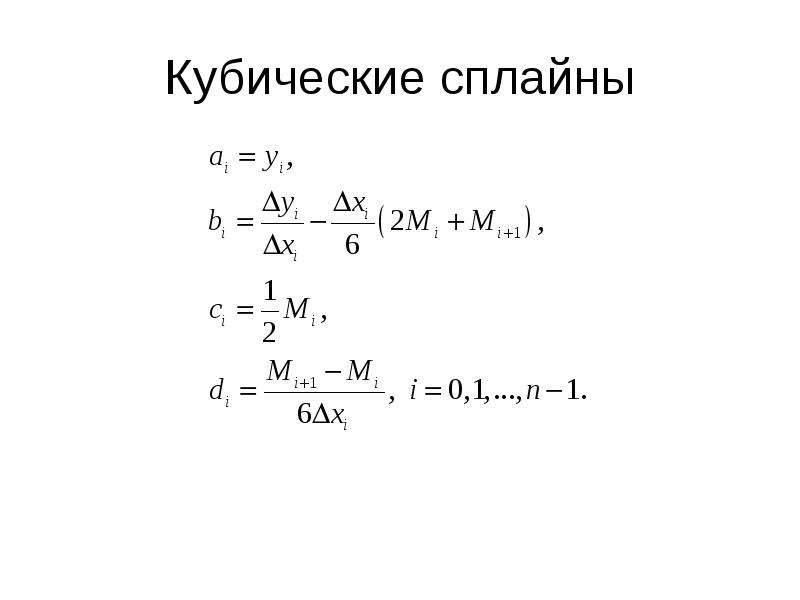

Слайд 9


Кубические сплайны
Описание слайда:
Кубические сплайны

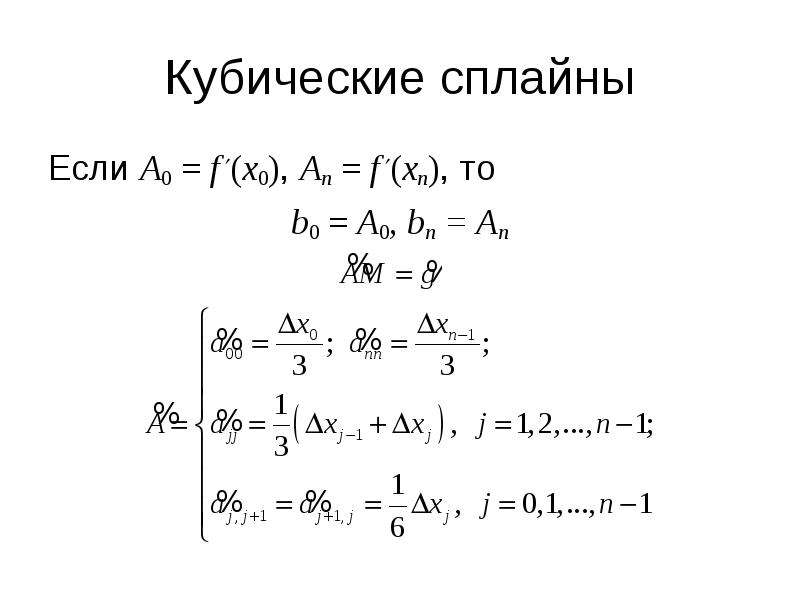

Слайд 10


Кубические сплайны Если A0 = f (x0), An = f (xn), то b0 = A0, bn = An
Описание слайда:
Кубические сплайны Если A0 = f (x0), An = f (xn), то b0 = A0, bn = An

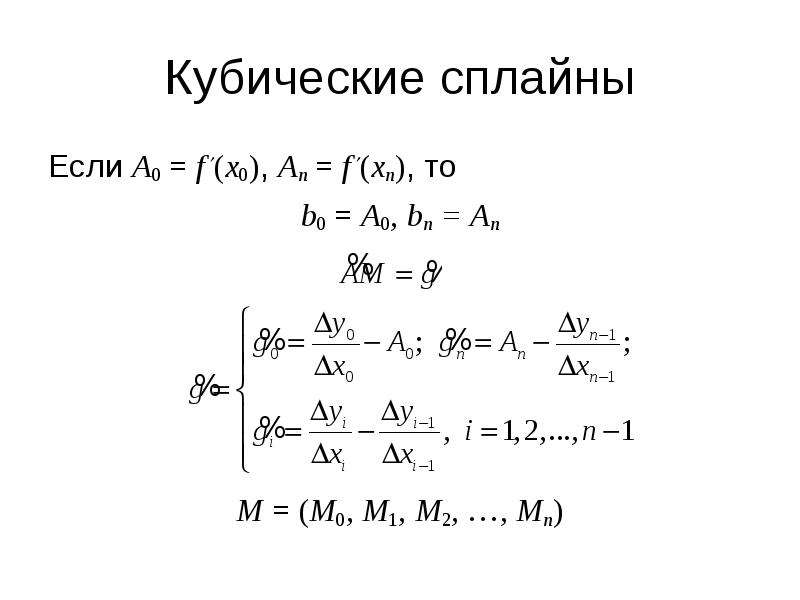

Слайд 11


Кубические сплайны Если A0 = f (x0), An = f (xn), то b0 = A0, bn = An M = (M0, M1, M2, …, Mn)
Описание слайда:
Кубические сплайны Если A0 = f (x0), An = f (xn), то b0 = A0, bn = An M = (M0, M1, M2, …, Mn)

Слайд 12


Кубические сплайны Если B0 = f (x0), Bn = f (xn), то M0 = B0, Mn = Bn M = (M1, M2, …, Mn–1)
Описание слайда:
Кубические сплайны Если B0 = f (x0), Bn = f (xn), то M0 = B0, Mn = Bn M = (M1, M2, …, Mn–1)

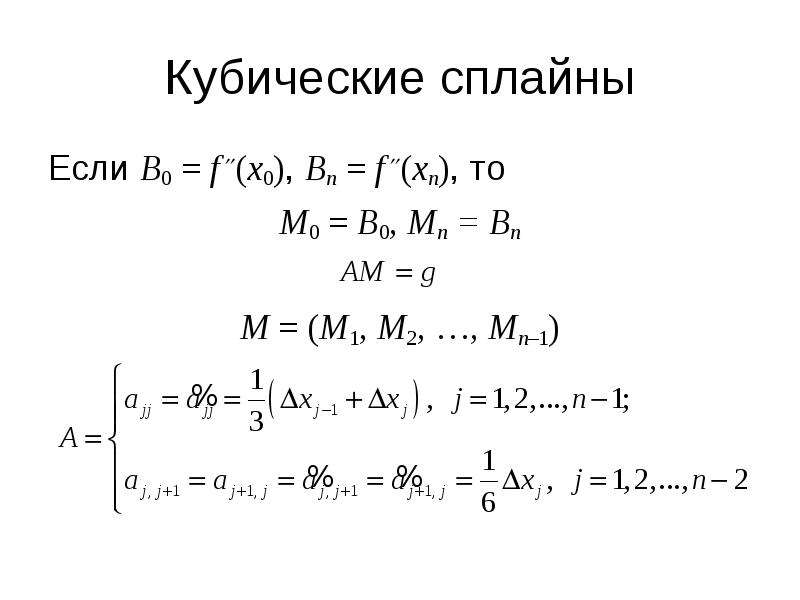

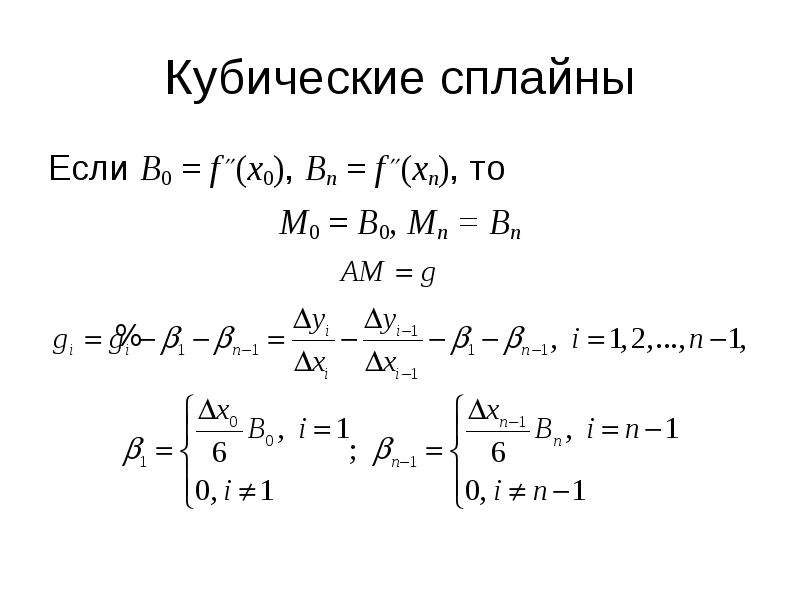

Слайд 13


Кубические сплайны Если B0 = f (x0), Bn = f (xn), то M0 = B0, Mn = Bn
Описание слайда:
Кубические сплайны Если B0 = f (x0), Bn = f (xn), то M0 = B0, Mn = Bn

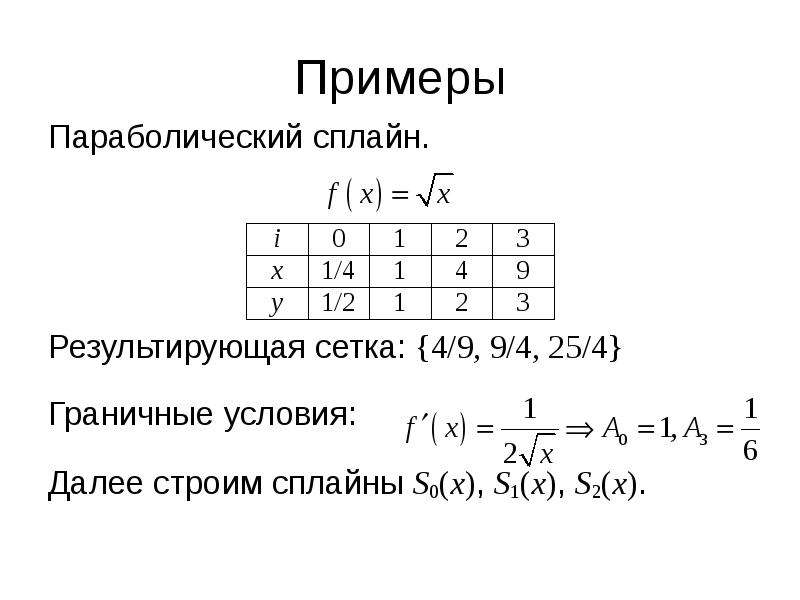

Слайд 14


Примеры Параболический сплайн. Результирующая сетка: {4/9, 9/4, 25/4} Граничные условия: Далее строим сплайны S0(x), S1(x), S2(x).
Описание слайда:
Примеры Параболический сплайн. Результирующая сетка: {4/9, 9/4, 25/4} Граничные условия: Далее строим сплайны S0(x), S1(x), S2(x).

Слайд 15


Примеры
Описание слайда:
Примеры

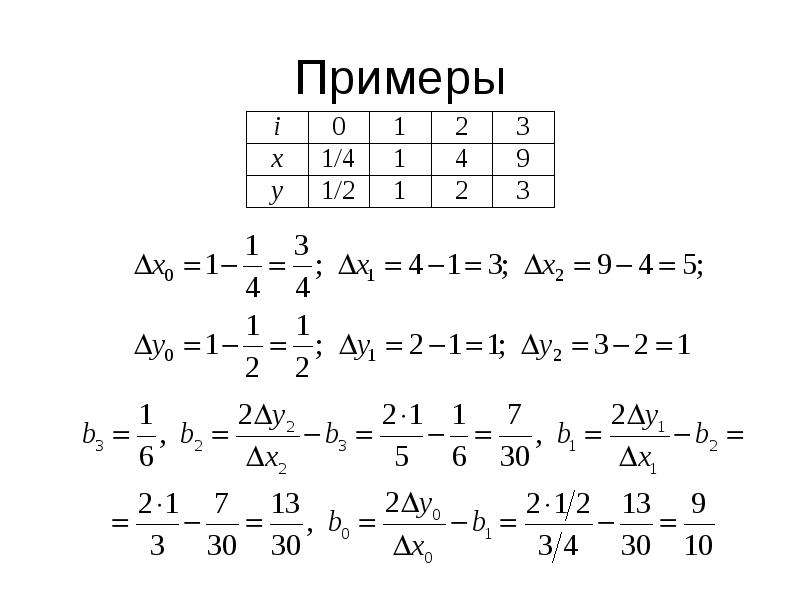

Слайд 16


Примеры
Описание слайда:
Примеры

Слайд 17


Примеры
Описание слайда:
Примеры

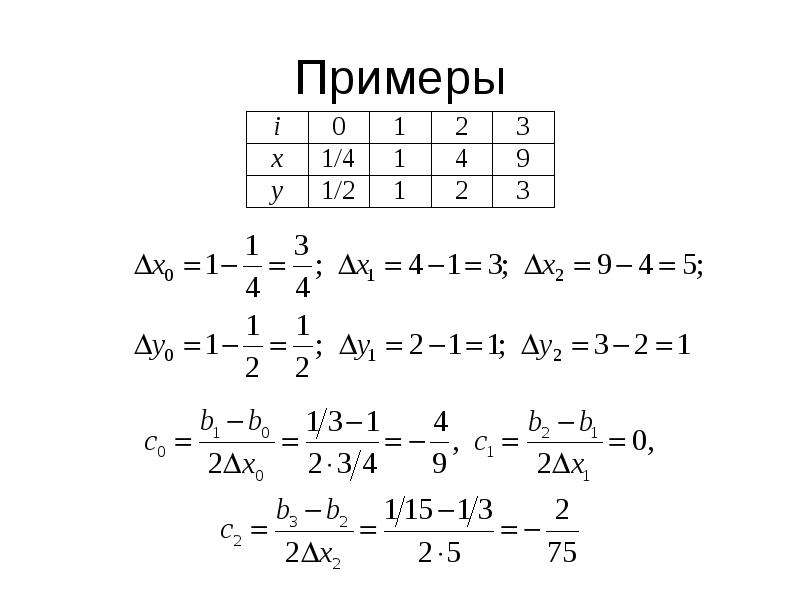

Слайд 18


Примеры
Описание слайда:
Примеры

Слайд 19


Примеры
Описание слайда:
Примеры

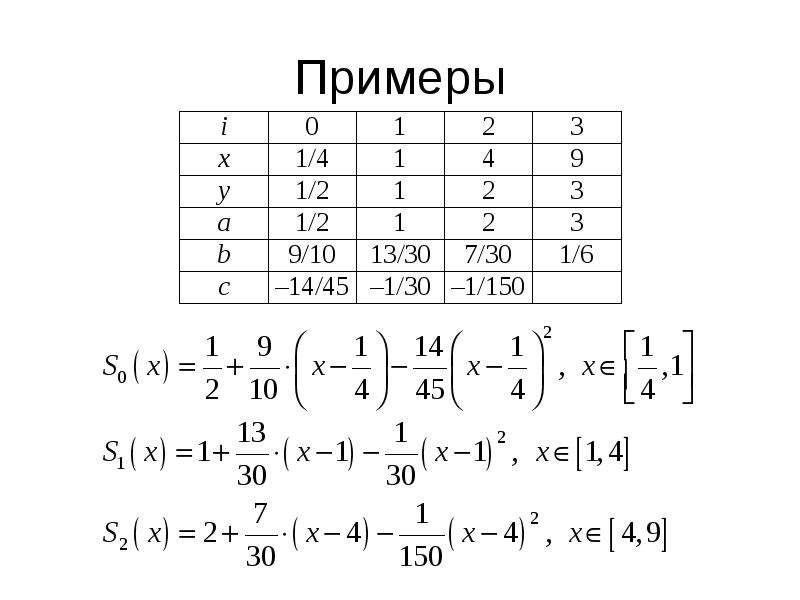

Слайд 20


Примеры
Описание слайда:
Примеры

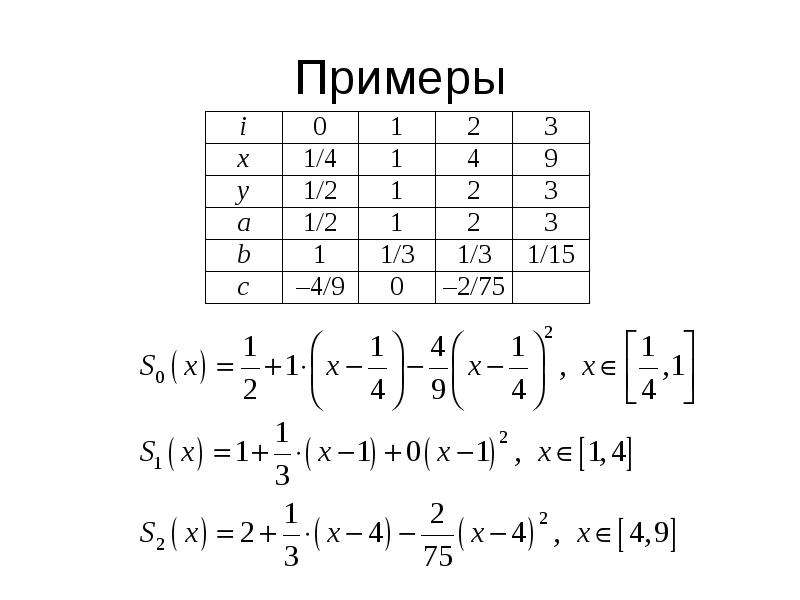

Слайд 21


Примеры
Описание слайда:
Примеры

Слайд 22


Примеры
Описание слайда:
Примеры

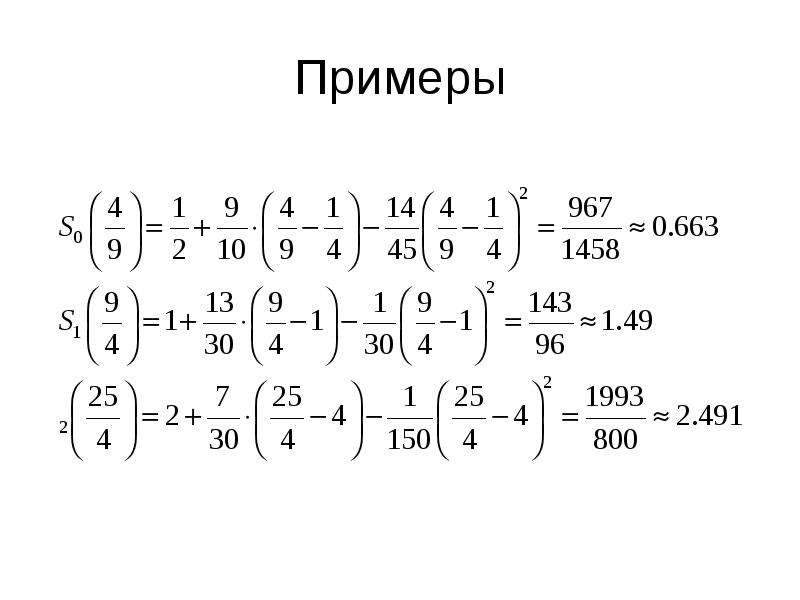

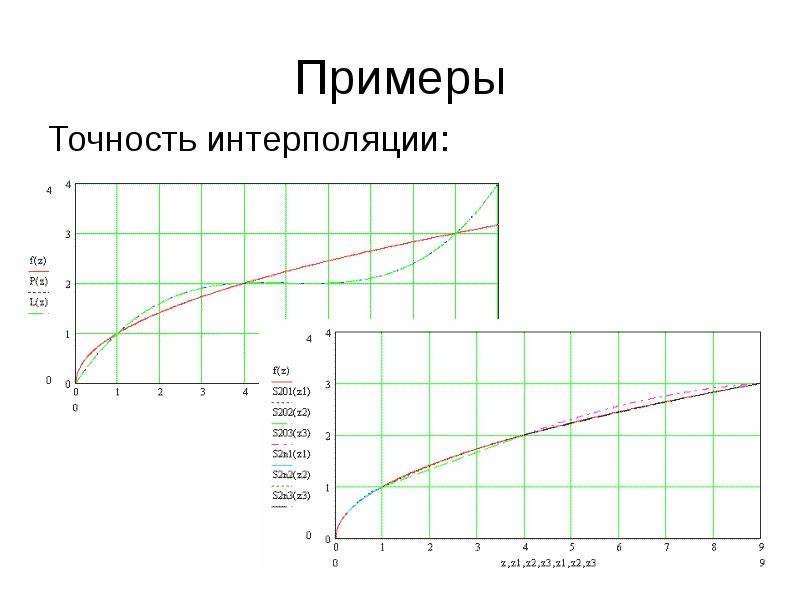

Слайд 23


Примеры Точность интерполяции:
Описание слайда:
Примеры Точность интерполяции:

Слайд 24


Примеры Точность интерполяции:
Описание слайда:
Примеры Точность интерполяции:

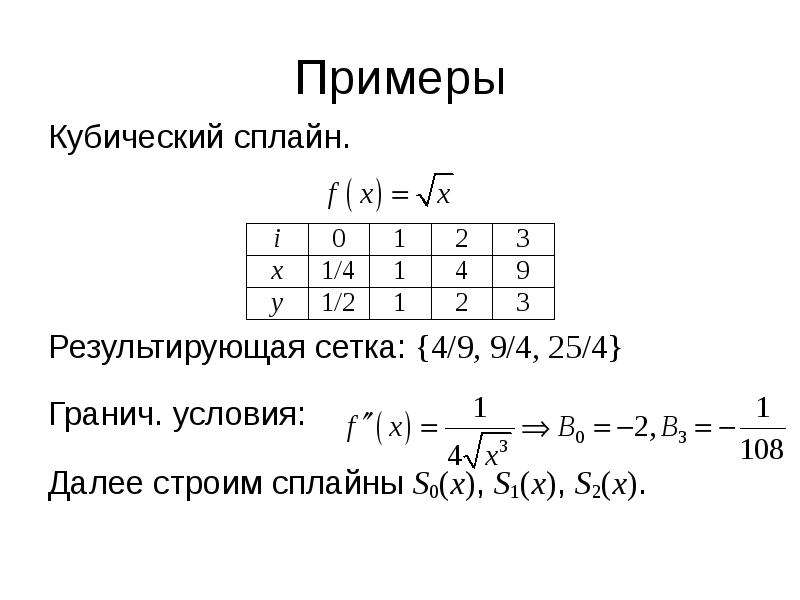

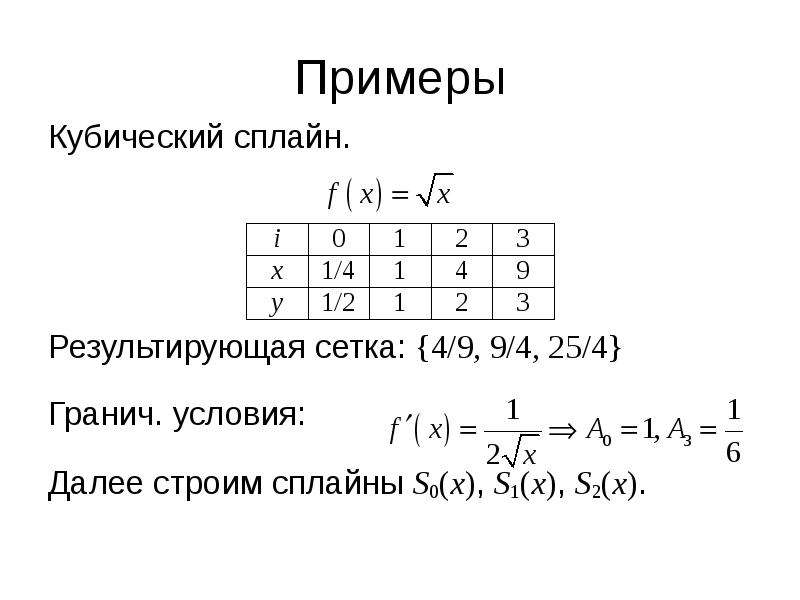

Слайд 25


Примеры Кубический сплайн. Результирующая сетка: {4/9, 9/4, 25/4} Гранич. условия: Далее строим сплайны S0(x), S1(x), S2(x).
Описание слайда:
Примеры Кубический сплайн. Результирующая сетка: {4/9, 9/4, 25/4} Гранич. условия: Далее строим сплайны S0(x), S1(x), S2(x).

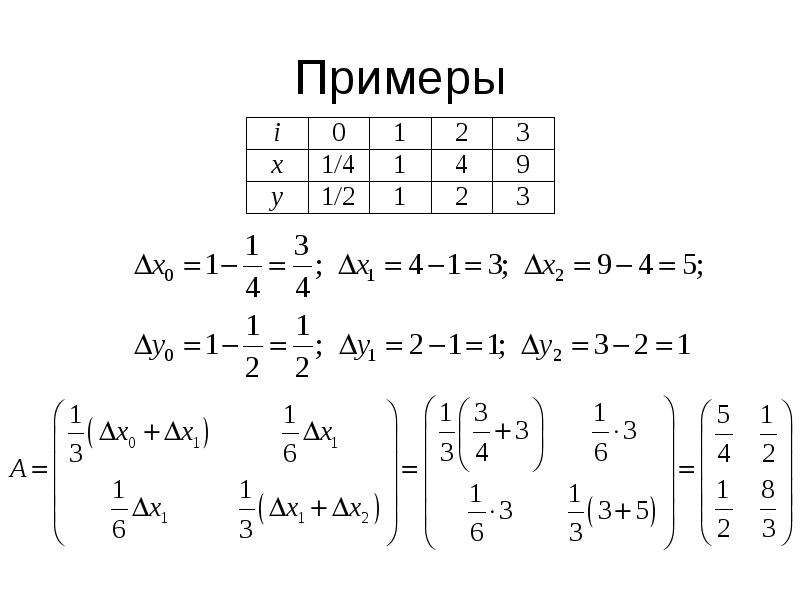

Слайд 26


Примеры
Описание слайда:
Примеры

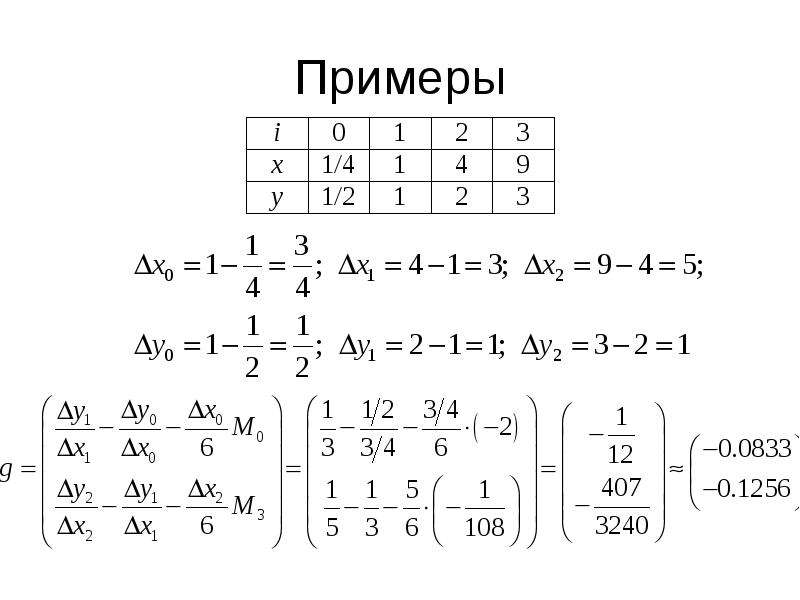

Слайд 27


Примеры
Описание слайда:
Примеры

Слайд 28


Примеры
Описание слайда:
Примеры

Слайд 29


Примеры
Описание слайда:
Примеры

Слайд 30


Примеры
Описание слайда:
Примеры

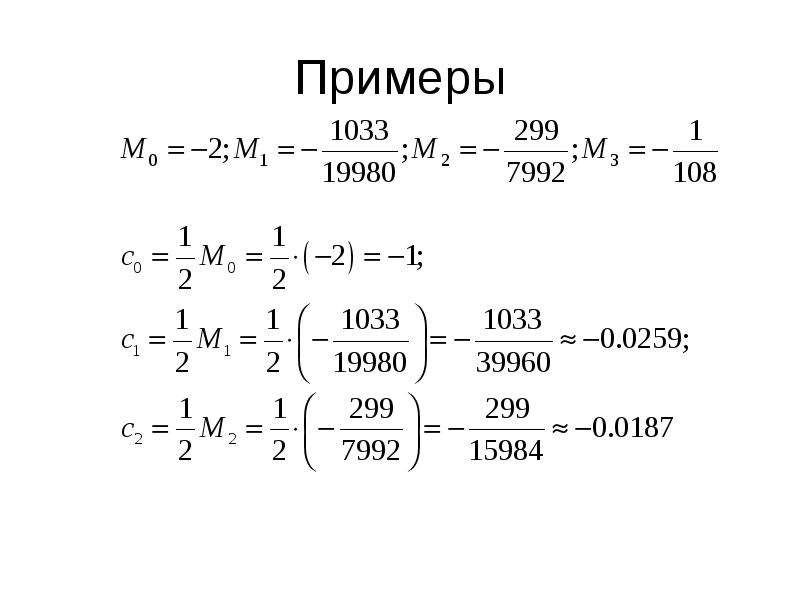

Слайд 31


Примеры
Описание слайда:
Примеры

Слайд 32


Примеры
Описание слайда:
Примеры

Слайд 33


Примеры
Описание слайда:
Примеры

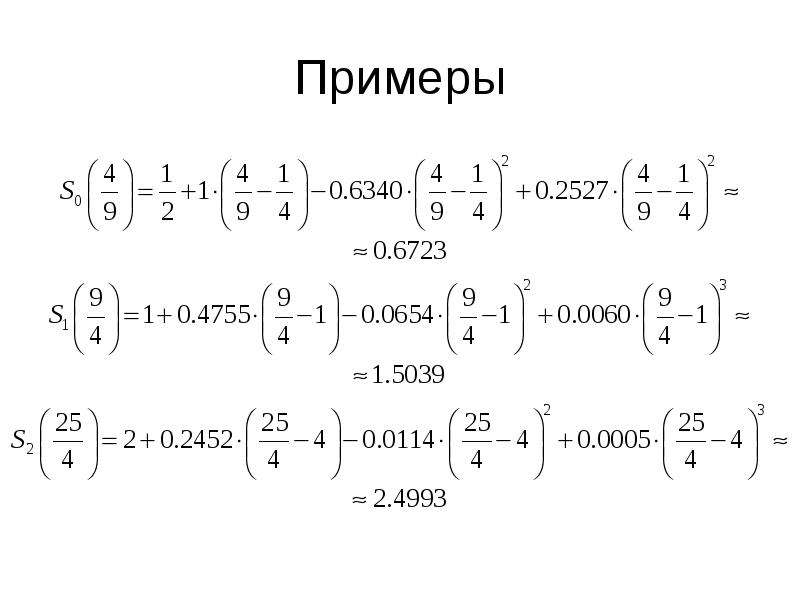

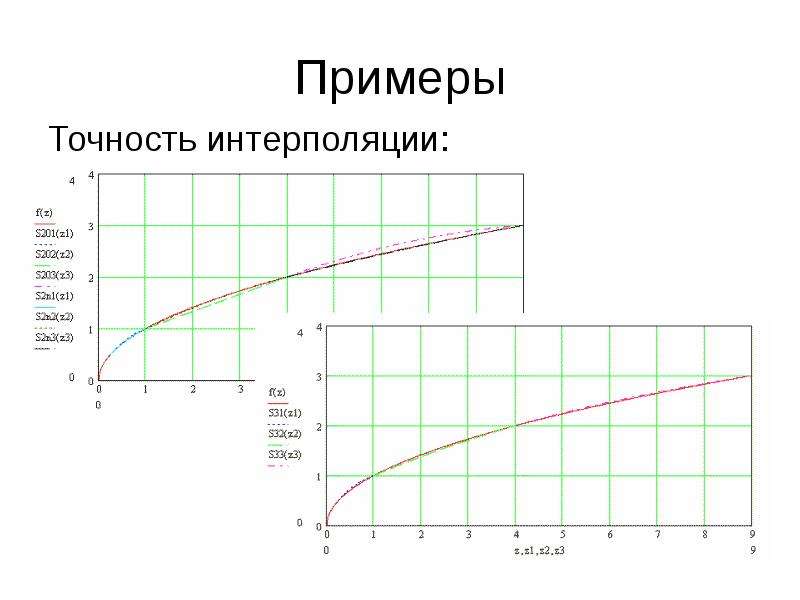

Слайд 34


Примеры Точность интерполяции:
Описание слайда:
Примеры Точность интерполяции:

Слайд 35


Примеры Точность интерполяции:
Описание слайда:
Примеры Точность интерполяции:

Слайд 36


Примеры Кубический сплайн. Результирующая сетка: {4/9, 9/4, 25/4} Гранич. условия: Далее строим сплайны S0(x), S1(x), S2(x).
Описание слайда:
Примеры Кубический сплайн. Результирующая сетка: {4/9, 9/4, 25/4} Гранич. условия: Далее строим сплайны S0(x), S1(x), S2(x).

Слайд 37


Приближение сплайнами, слайд №37
Описание слайда:

Слайд 38


Примеры
Описание слайда:
Примеры

Слайд 39


Примеры
Описание слайда:
Примеры

Слайд 40


Примеры
Описание слайда:
Примеры

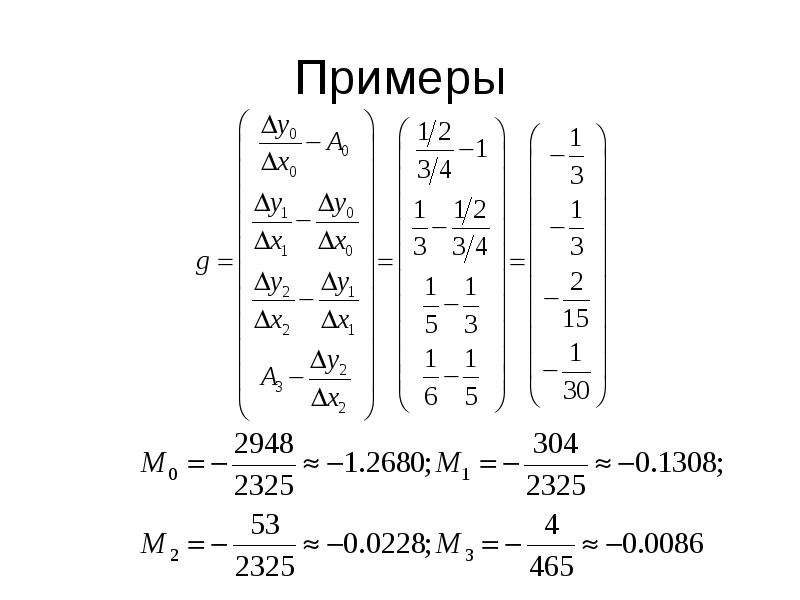

Слайд 41


Примеры
Описание слайда:
Примеры

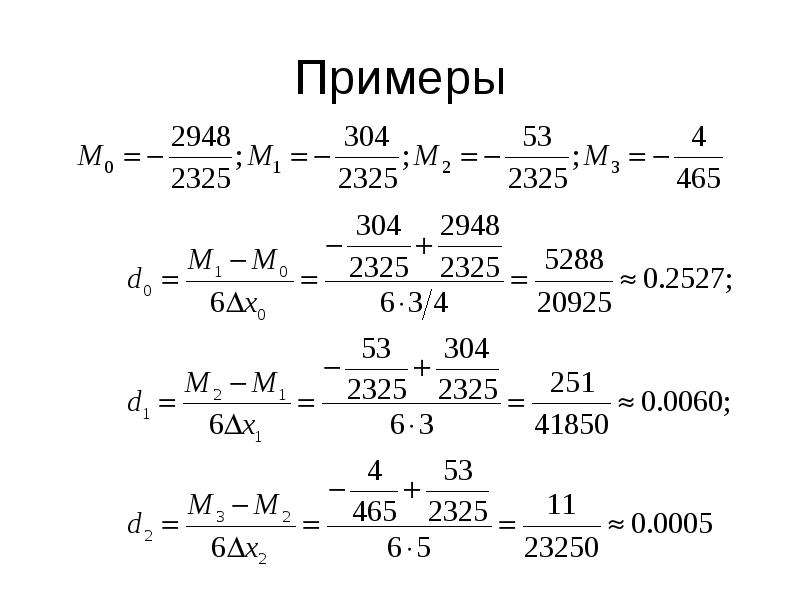

Слайд 42

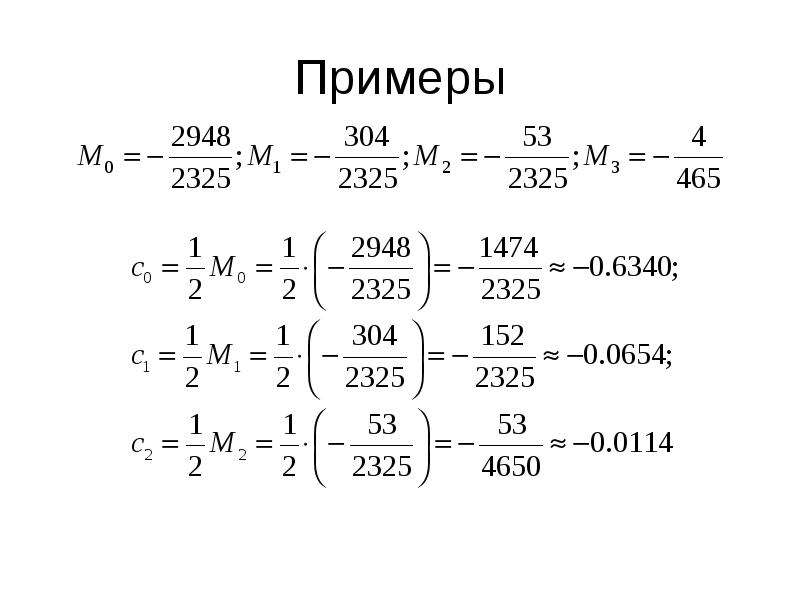

Примеры
Описание слайда:
Примеры

Слайд 43


Примеры
Описание слайда:
Примеры

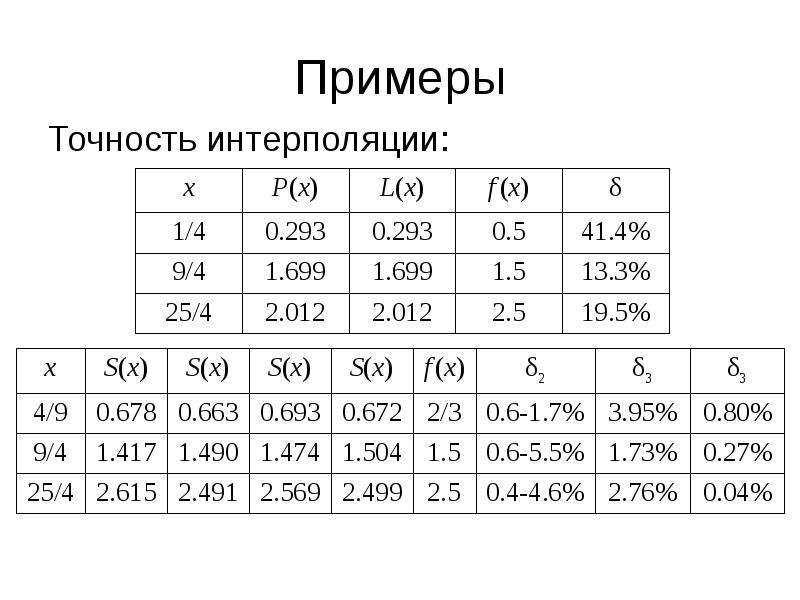

Слайд 44


Примеры Точность интерполяции:
Описание слайда:
Примеры Точность интерполяции:
