Слайд 1

Описание слайда:

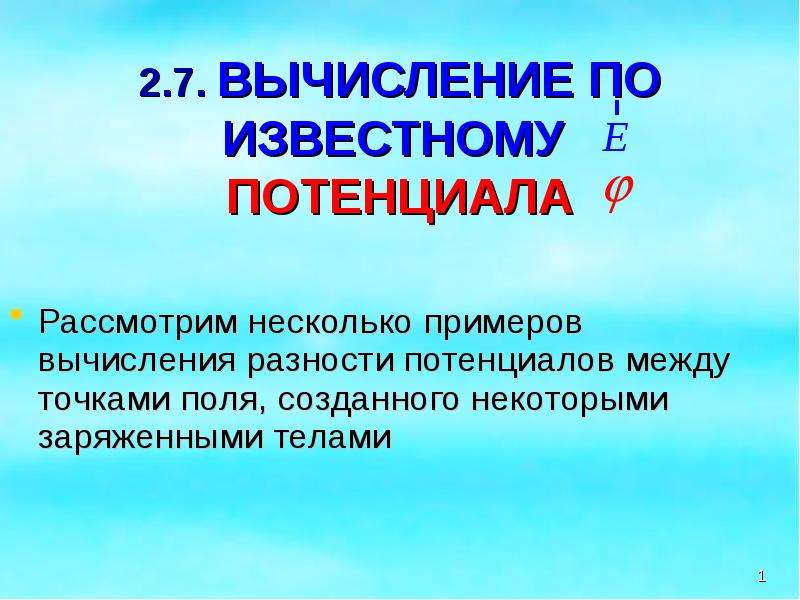

2.7. ВЫЧИСЛЕНИЕ ПО ИЗВЕСТНОМУ ПОТЕНЦИАЛА Рассмотрим несколько примеров вычисления разности потенциалов между точками поля, созданного некоторыми заряженными телами

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

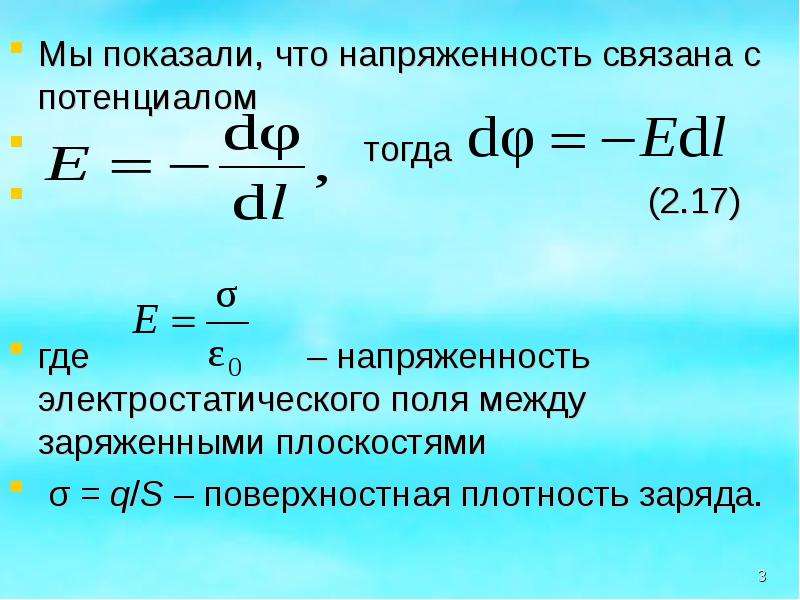

Мы показали, что напряженность связана с потенциалом тогда (2.17) где – напряженность электростатического поля между заряженными плоскостями σ = q/S – поверхностная плотность заряда.

Слайд 4

Описание слайда:

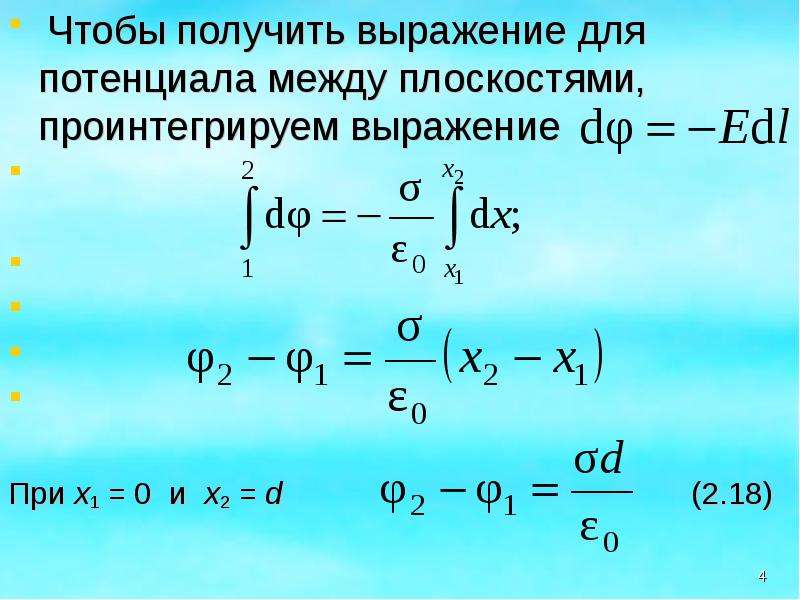

Чтобы получить выражение для потенциала между плоскостями, проинтегрируем выражение Чтобы получить выражение для потенциала между плоскостями, проинтегрируем выражение При x1 = 0 и x2 = d (2.18)

Слайд 5

Описание слайда:

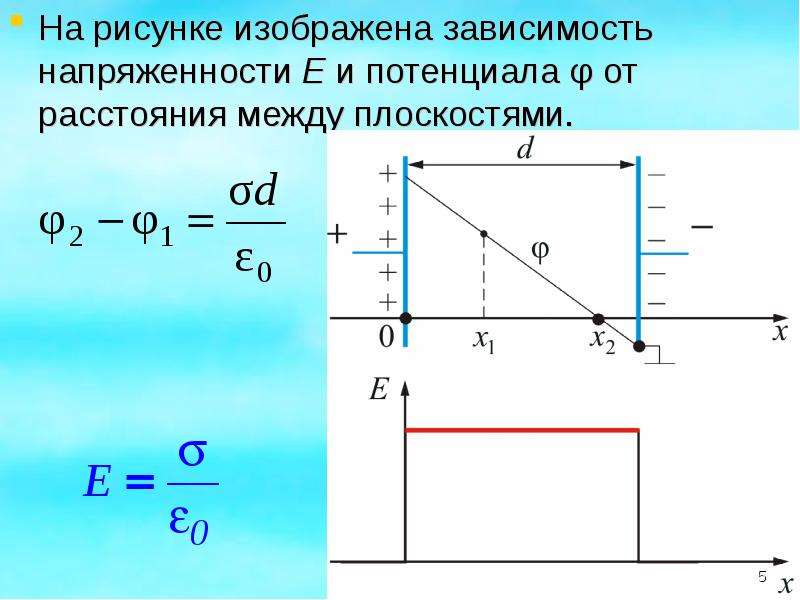

На рисунке изображена зависимость напряженности E и потенциала φ от расстояния между плоскостями. На рисунке изображена зависимость напряженности E и потенциала φ от расстояния между плоскостями.

Слайд 6

Описание слайда:

2.7.2. Разность потенциалов между точками поля, образованного бесконечно длинной цилиндрической поверхностью С помощью теоремы Остроградского-Гаусса мы показали, что

Слайд 7

Описание слайда:

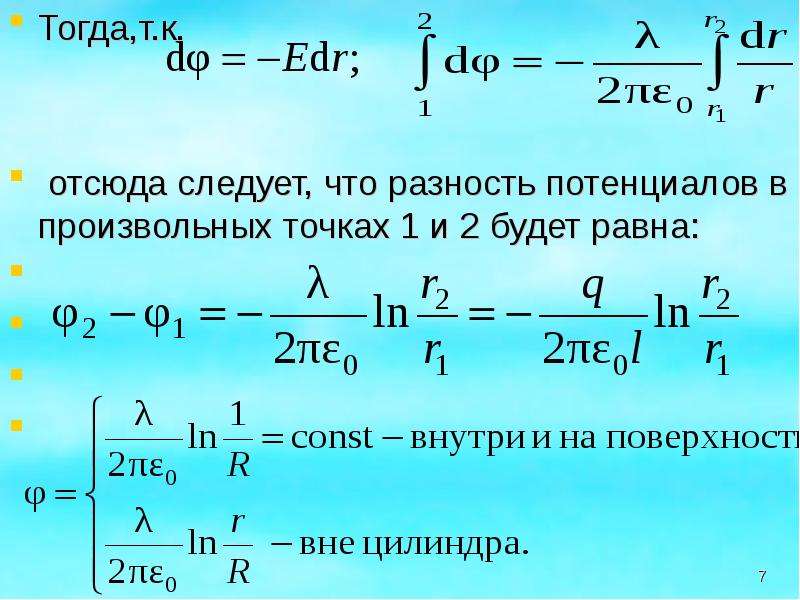

Тогда,т.к. Тогда,т.к. отсюда следует, что разность потенциалов в произвольных точках 1 и 2 будет равна:

Слайд 8

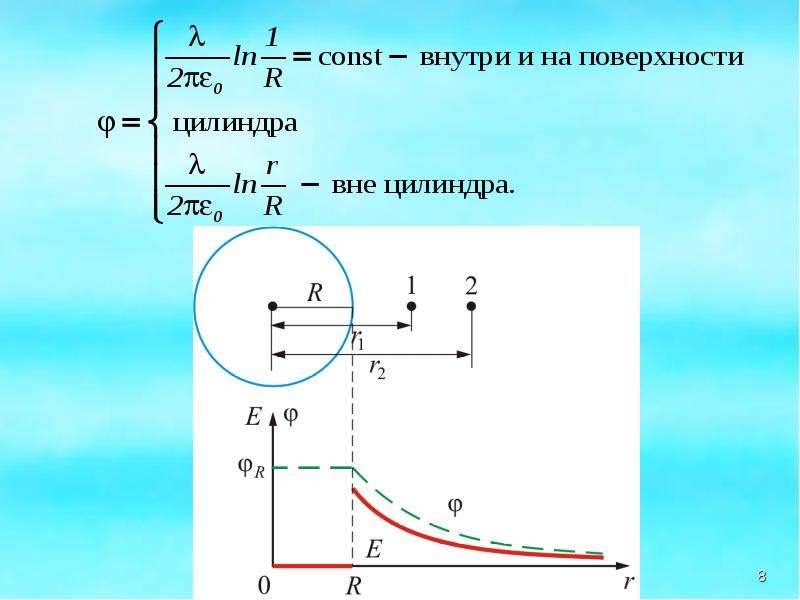

Описание слайда:

Слайд 9

Описание слайда:

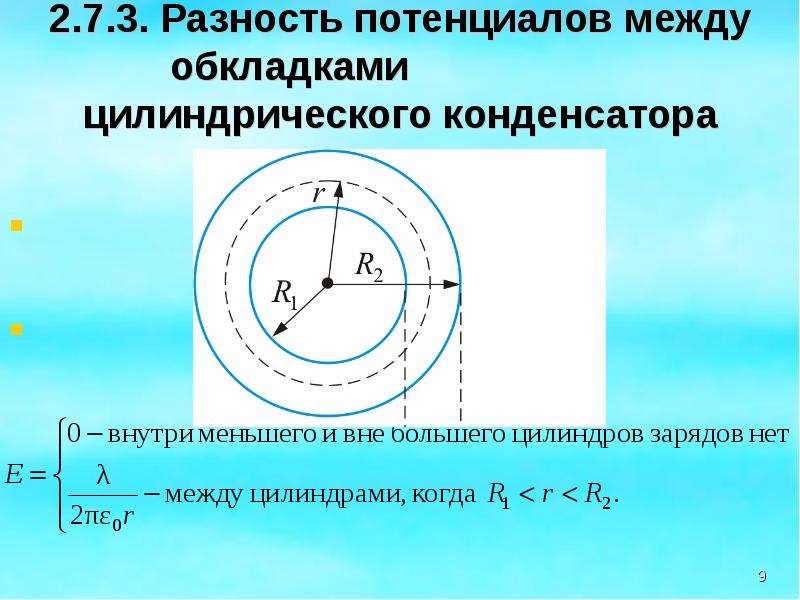

2.7.3. Разность потенциалов между обкладками цилиндрического конденсатора

Слайд 10

Описание слайда:

Т.к. , то Т.к. , то

Слайд 11

Описание слайда:

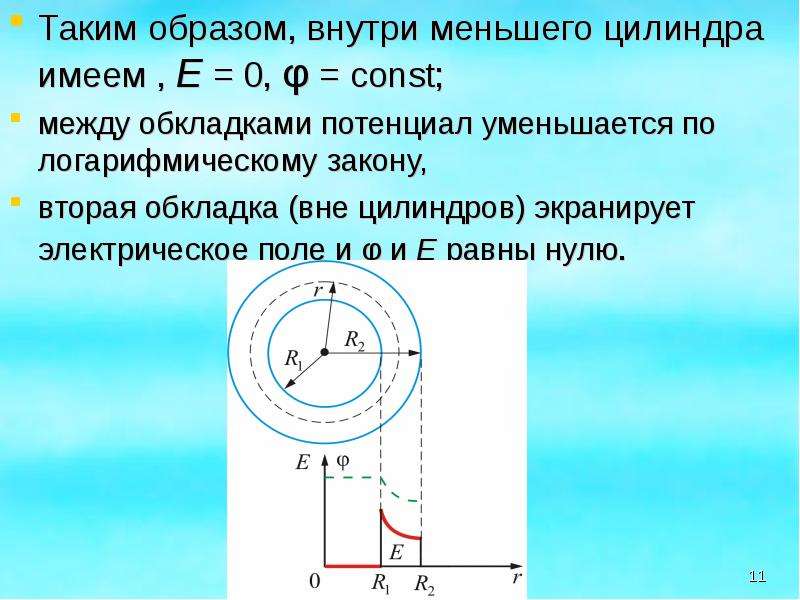

Таким образом, внутри меньшего цилиндра имеем , Е = 0, φ = const; Таким образом, внутри меньшего цилиндра имеем , Е = 0, φ = const; между обкладками потенциал уменьшается по логарифмическому закону, вторая обкладка (вне цилиндров) экранирует электрическое поле и φ и Е равны нулю.

Слайд 12

Описание слайда:

2.7.4. Разность потенциалов заряженной сферы (пустотелой) Напряженность поля сферы определяется формулой

Слайд 13

Описание слайда:

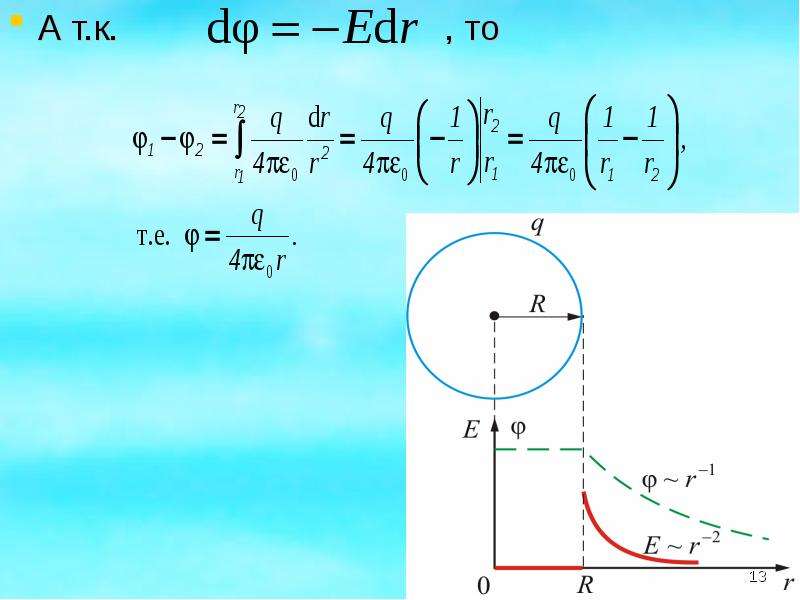

А т.к. , то А т.к. , то

Слайд 14

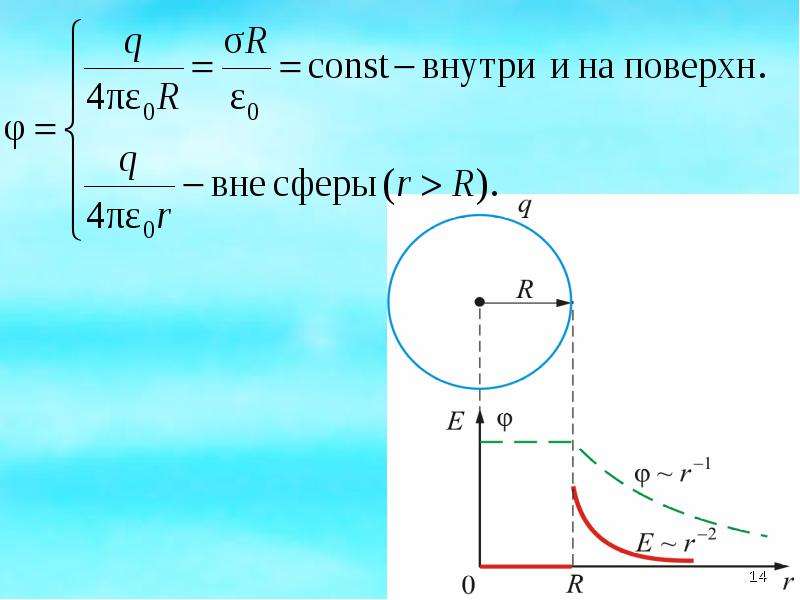

Описание слайда:

Слайд 15

Описание слайда:

2.7.5. Разность потенциалов внутри диэлектрического заряженного шара Имеем диэлектрический шар заряженный с объемной плотностью

Слайд 16

Описание слайда:

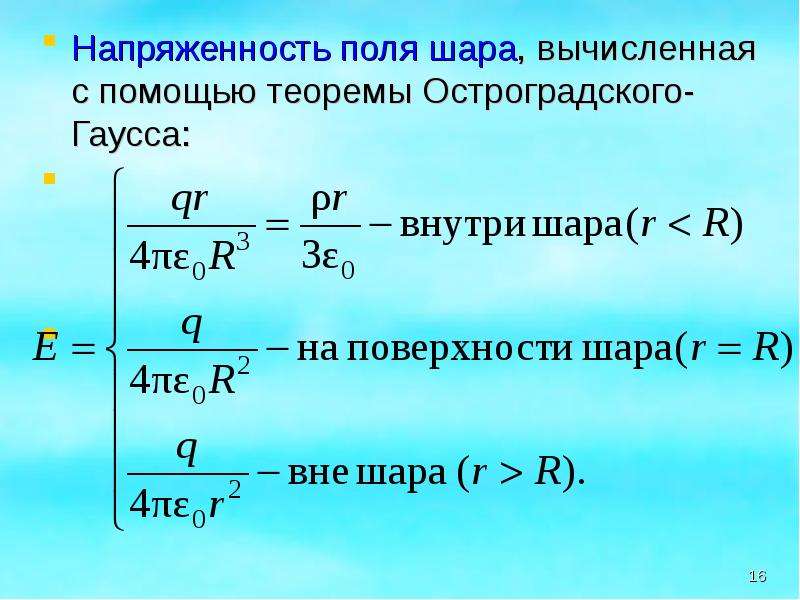

Напряженность поля шара, вычисленная с помощью теоремы Остроградского-Гаусса: Напряженность поля шара, вычисленная с помощью теоремы Остроградского-Гаусса:

Слайд 17

Описание слайда:

Отсюда найдем разность потенциалов шара: Отсюда найдем разность потенциалов шара: или

Слайд 18

Описание слайда:

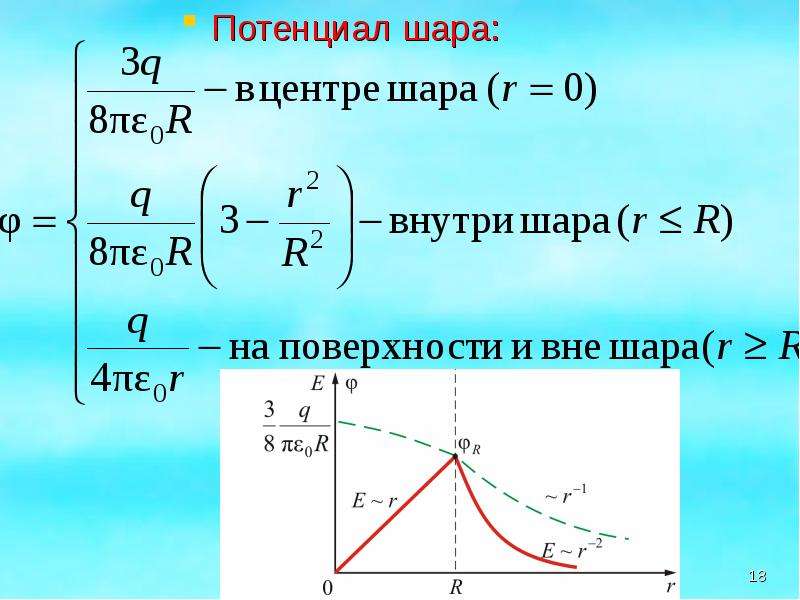

Потенциал шара: Потенциал шара:

Слайд 19

Описание слайда:

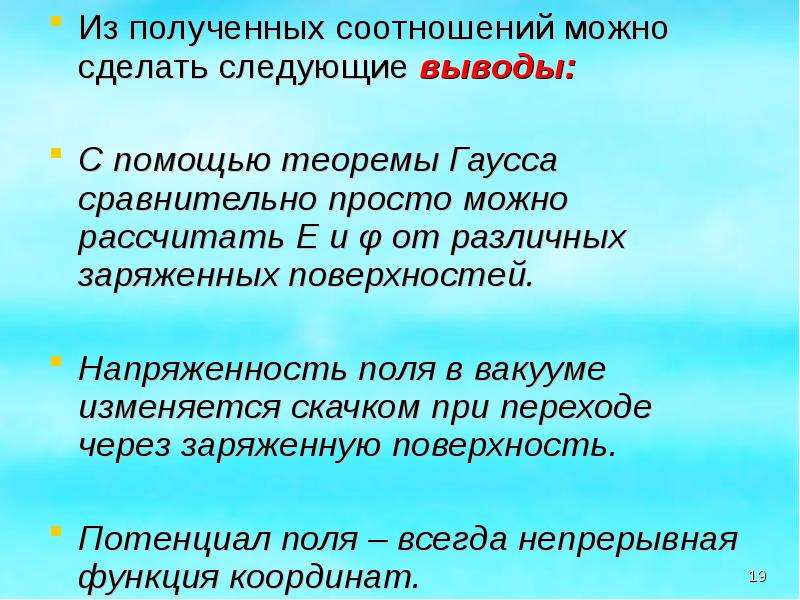

Из полученных соотношений можно сделать следующие выводы: Из полученных соотношений можно сделать следующие выводы: С помощью теоремы Гаусса сравнительно просто можно рассчитать Е и φ от различных заряженных поверхностей. Напряженность поля в вакууме изменяется скачком при переходе через заряженную поверхность. Потенциал поля – всегда непрерывная функция координат.
