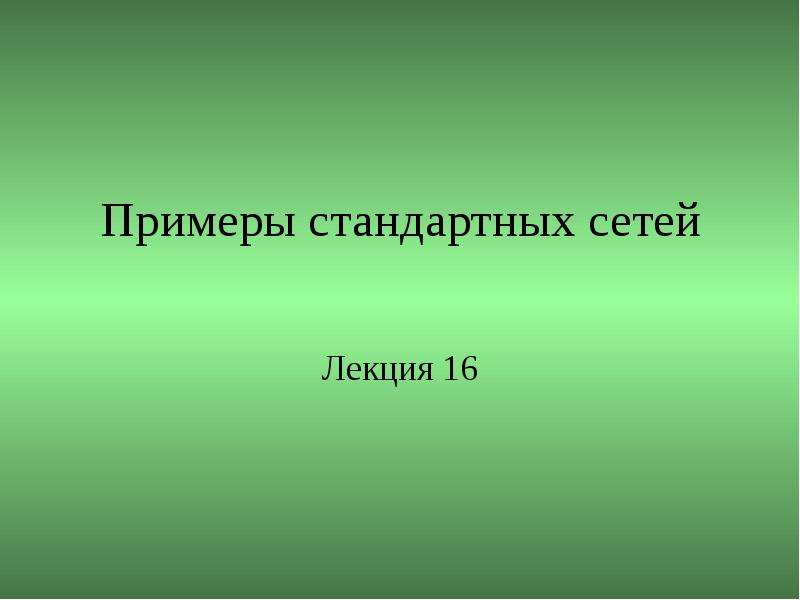

Примеры стандартных сетей Лекция 16

Слайд 2

Описание слайда:

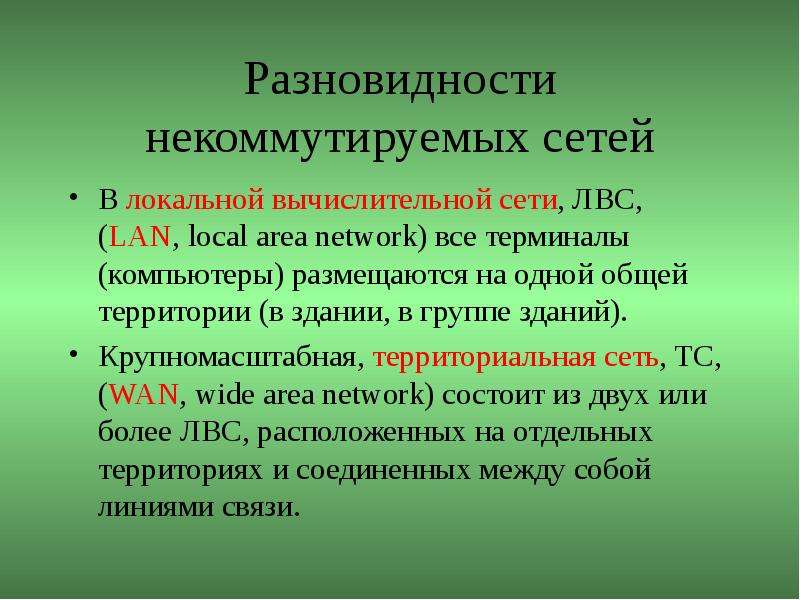

Разновидности некоммутируемых сетей В локальной вычислительной сети, ЛВС, (LAN, local area network) все терминалы (компьютеры) размещаются на одной общей территории (в здании, в группе зданий). Крупномасштабная, территориальная сеть, ТС, (WAN, wide area network) состоит из двух или более ЛВС, расположенных на отдельных территориях и соединенных между собой линиями связи.

Слайд 3

Описание слайда:

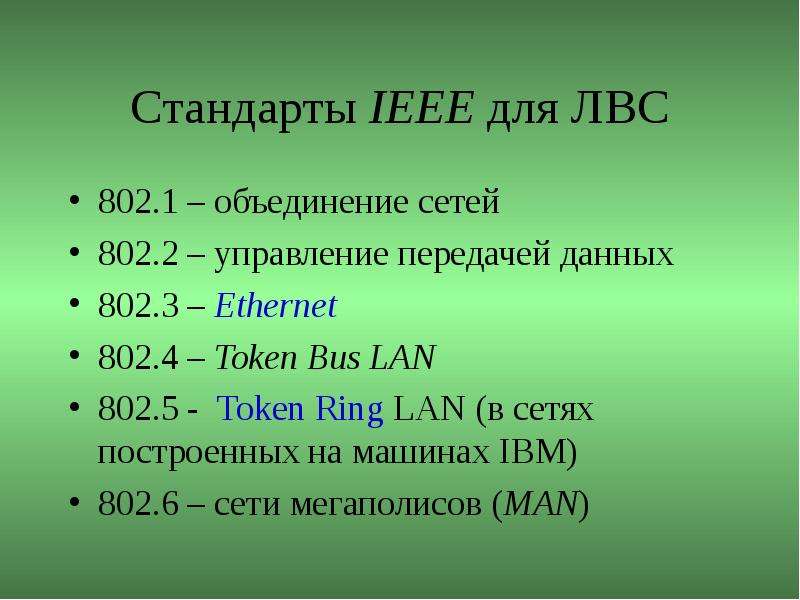

Стандарты IEEE для ЛВС 802.1 – объединение сетей 802.2 – управление передачей данных 802.3 – Ethernet 802.4 – Token Bus LAN 802.5 - Token Ring LAN (в сетях построенных на машинах IBM) 802.6 – сети мегаполисов (MAN)

Слайд 4

Описание слайда:

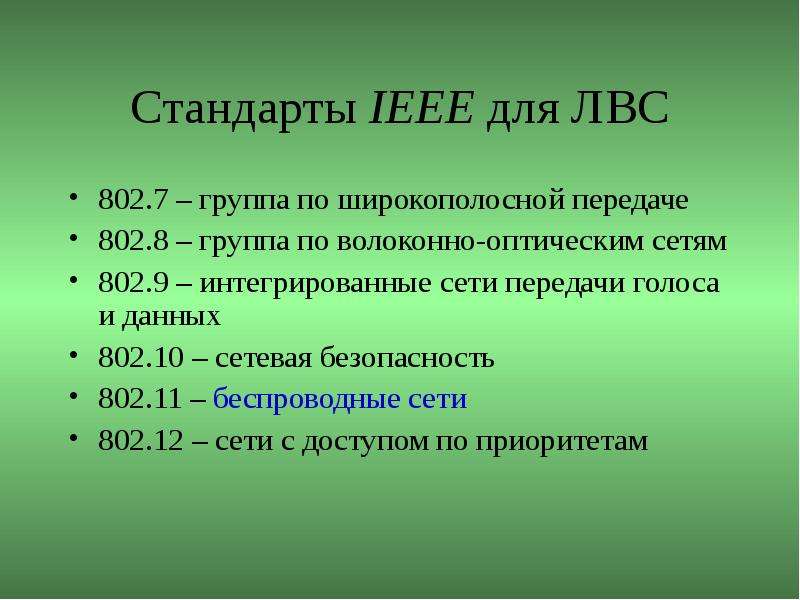

Стандарты IEEE для ЛВС 802.7 – группа по широкополосной передаче 802.8 – группа по волоконно-оптическим сетям 802.9 – интегрированные сети передачи голоса и данных 802.10 – сетевая безопасность 802.11 – беспроводные сети 802.12 – сети с доступом по приоритетам

Слайд 5

Описание слайда:

Сети Коммутируемые : Каналы Пакеты Некоммутируемые: Локальные (Local area network) Некоммутируемые (Wide area network)

Слайд 6

Описание слайда:

ЛВС ЛВС – соединены жестко с помощью проводников, не переключаются). Делятся на: - по назначению - по типу использования ЭВМ

Слайд 7

Описание слайда:

Нужные протоколы ЛВС Для подуровня управления доступом к среде: протоколы IEEE 802.3 (сети Ethernet), IEEE 802.5 (сети Token Ring). Для подуровня управления логическим каналом: протокол IEEE 802.2

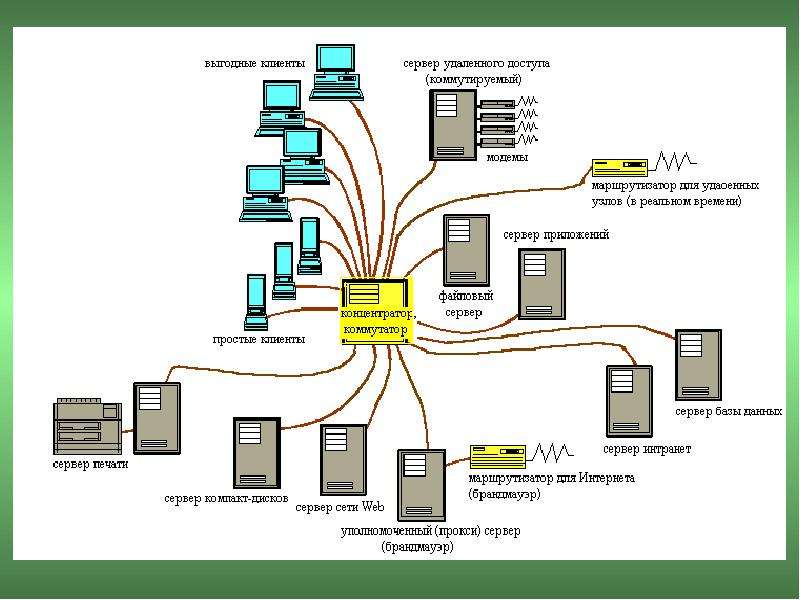

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

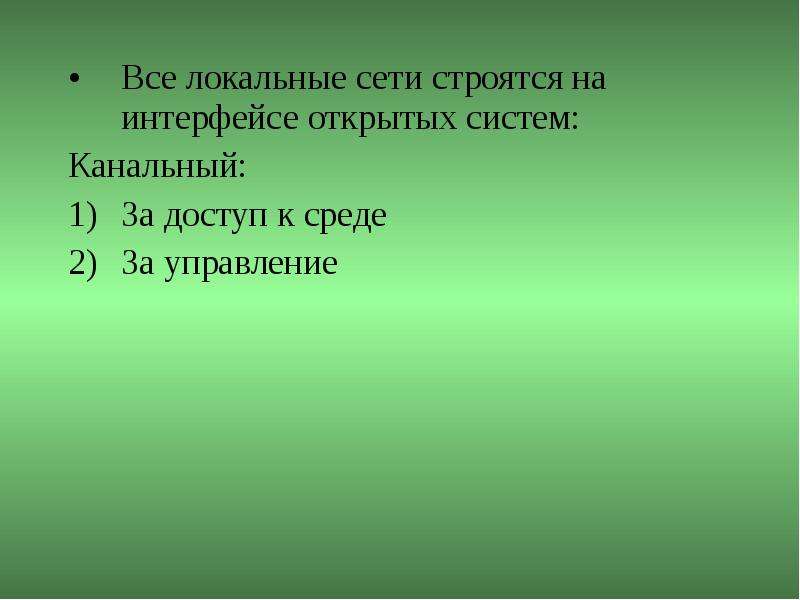

Все локальные сети строятся на интерфейсе открытых систем: Все локальные сети строятся на интерфейсе открытых систем: Канальный: За доступ к среде За управление

Слайд 11

Описание слайда:

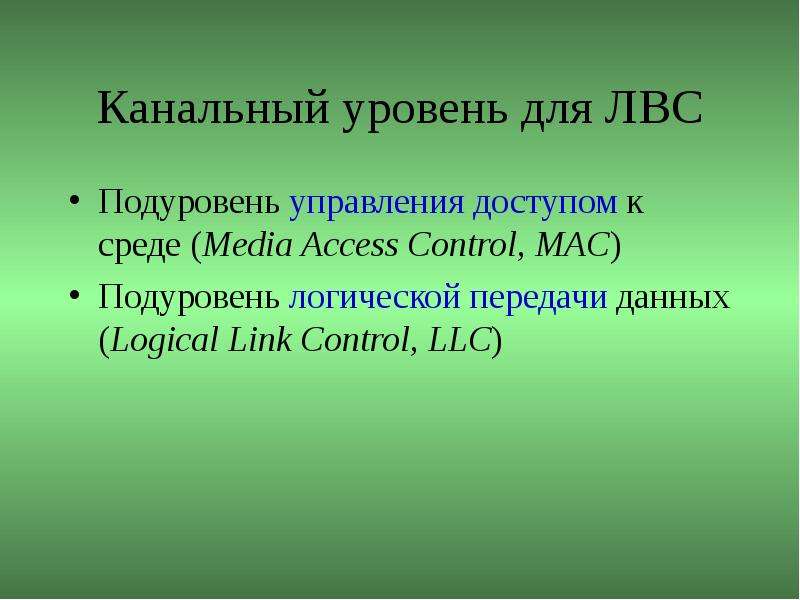

Канальный уровень для ЛВС Подуровень управления доступом к среде (Media Access Control, MAC) Подуровень логической передачи данных (Logical Link Control, LLC)

Слайд 12

Описание слайда:

Доступ к сети – взаимодействие вне узла сети со средой передачи данных для обмена информацией с другими узлами. Доступ к сети – взаимодействие вне узла сети со средой передачи данных для обмена информацией с другими узлами. Управление доступом к среде – установление последовательности, в которой узлы получают полномочия по доступу к среде передачи данных. Метод доступа – коллективный доступ с опознаванием несущей и обнаружением конфликтов.

Слайд 13

Описание слайда:

Оборудование ЛВС – уровни 1 и 2

Слайд 14

Описание слайда:

Оборудование ЛВС – уровень 3 (сетевой)

Слайд 15

Описание слайда:

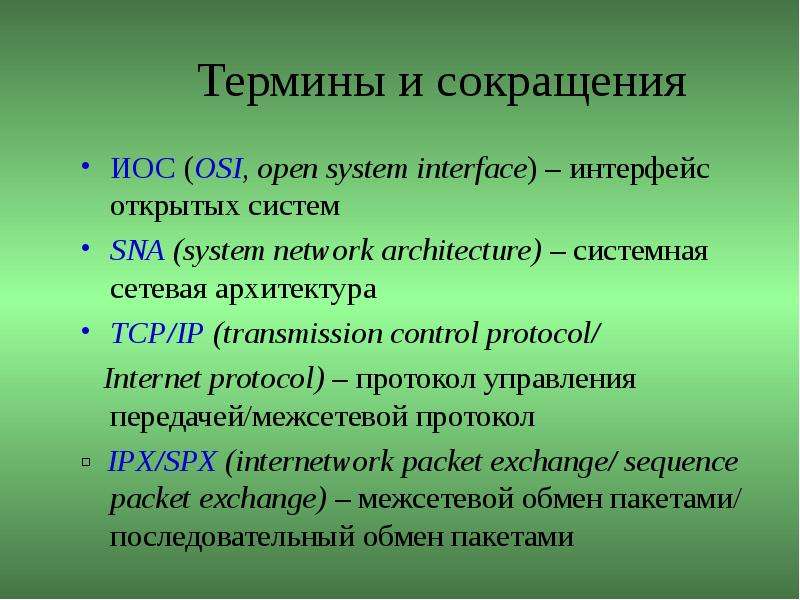

Термины и сокращения ИОС (OSI, open system interface) – интерфейс открытых систем SNA (system network architecture) – системная сетевая архитектура TCP/IP (transmission control protocol/ Internet protocol) – протокол управления передачей/межсетевой протокол ▫ IPX/SPX (internetwork packet exchange/ sequence packet exchange) – межсетевой обмен пакетами/ последовательный обмен пакетами

Слайд 16

Описание слайда:

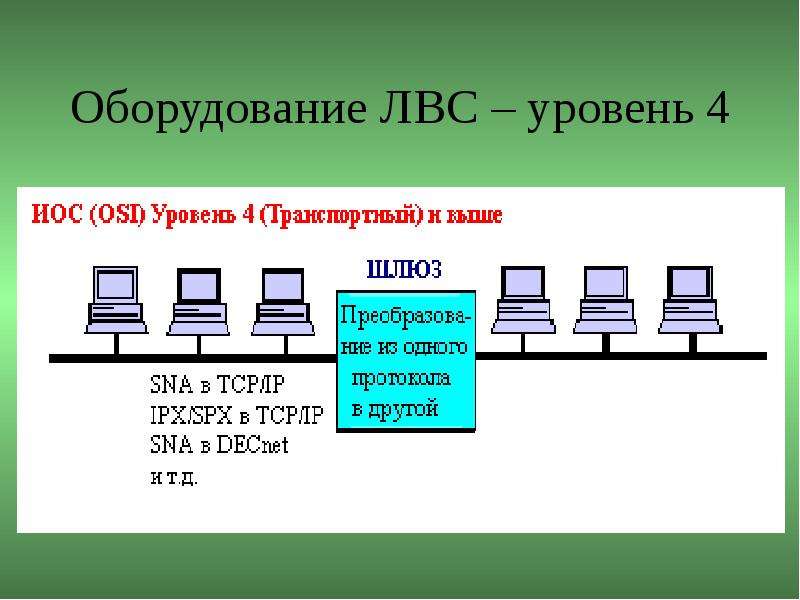

Оборудование ЛВС – уровень 4

Слайд 17

Описание слайда:

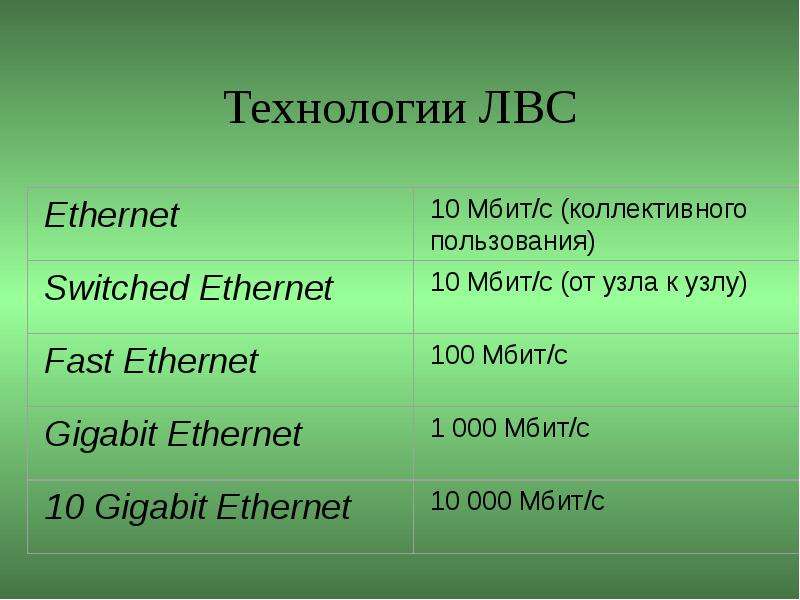

Технологии ЛВС

Слайд 18

Описание слайда:

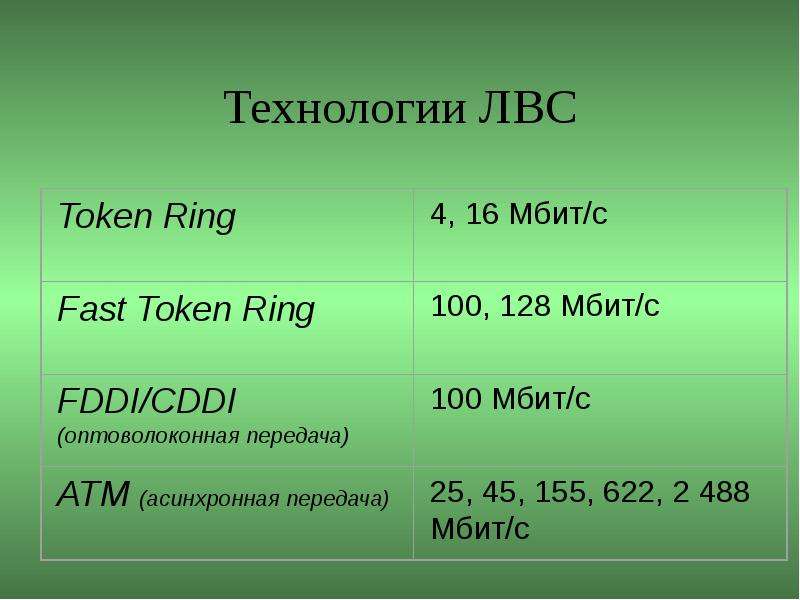

Технологии ЛВС

Слайд 19

Описание слайда:

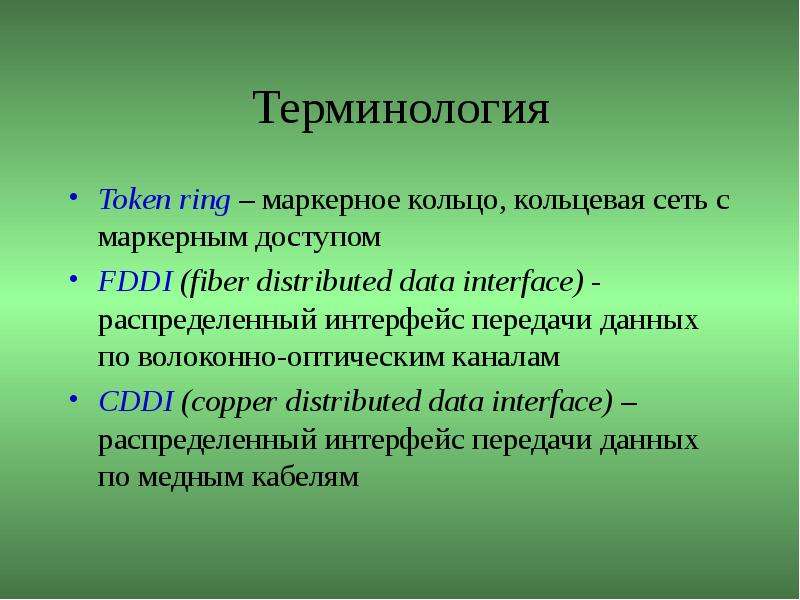

Терминология Token ring – маркерное кольцо, кольцевая сеть с маркерным доступом FDDI (fiber distributed data interface) - распределенный интерфейс передачи данных по волоконно-оптическим каналам CDDI (copper distributed data interface) – распределенный интерфейс передачи данных по медным кабелям

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

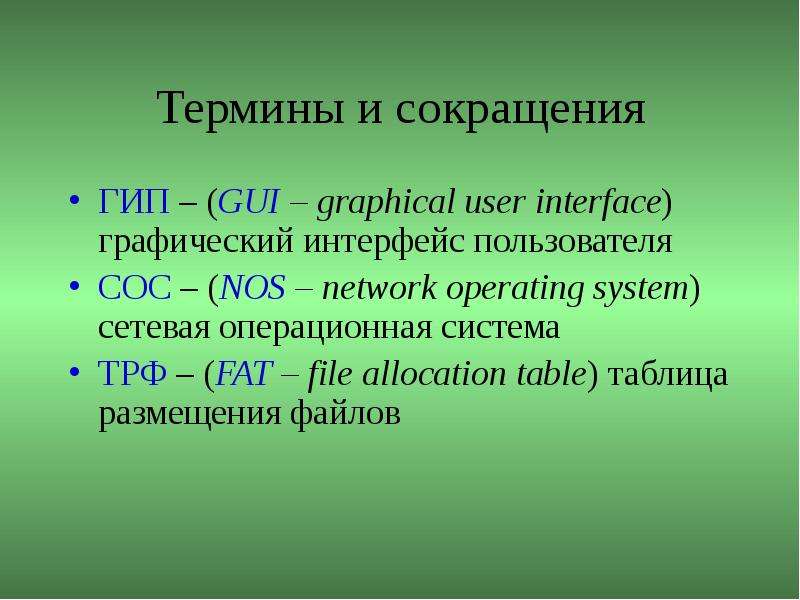

Термины и сокращения ГИП – (GUI – graphical user interface) графический интерфейс пользователя СОС – (NOS – network operating system) сетевая операционная система ТРФ – (FAT – file allocation table) таблица размещения файлов

Слайд 22

Описание слайда:

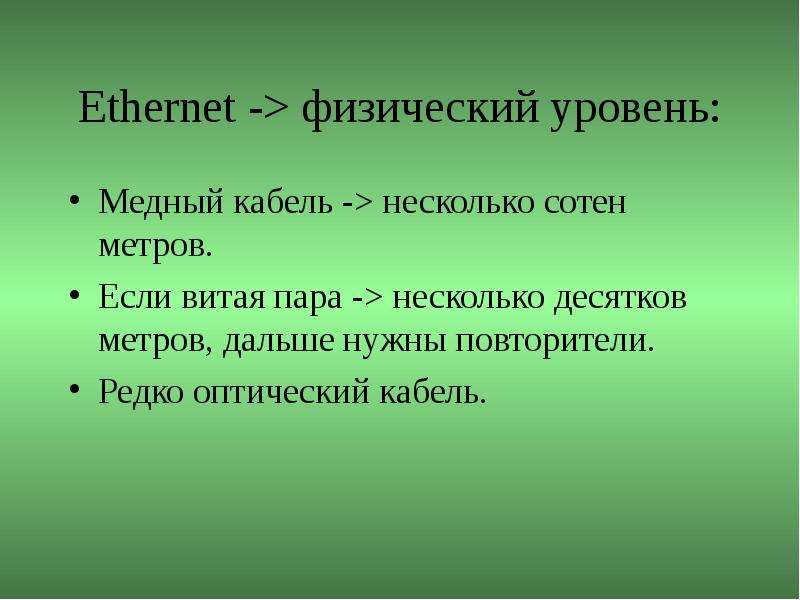

Ethernet -> физический уровень: Медный кабель -> несколько сотен метров. Если витая пара -> несколько десятков метров, дальше нужны повторители. Редко оптический кабель.

Слайд 23

Описание слайда:

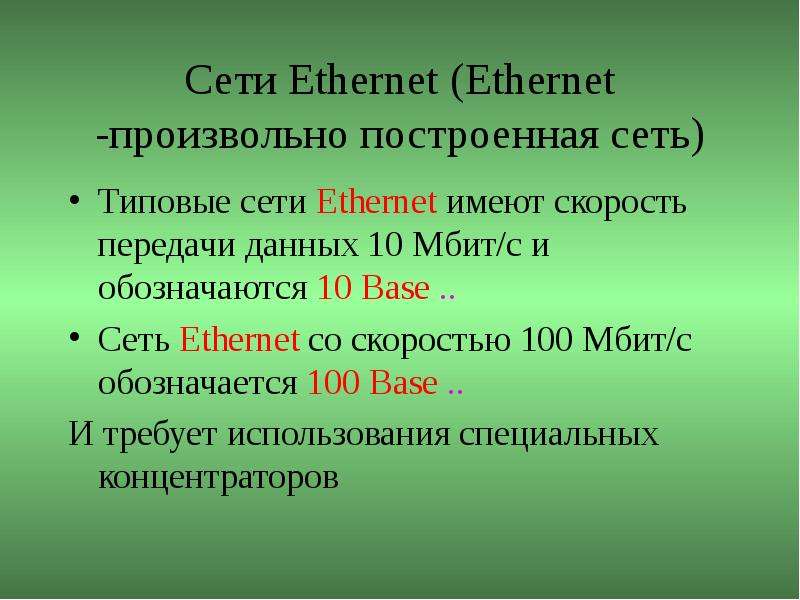

Сети Ethernet (Ethernet -произвольно построенная сеть) Типовые сети Ethernet имеют скорость передачи данных 10 Мбит/с и обозначаются 10 Base .. Сеть Ethernet со скоростью 100 Мбит/с обозначается 100 Base .. И требует использования специальных концентраторов

Слайд 24

Описание слайда:

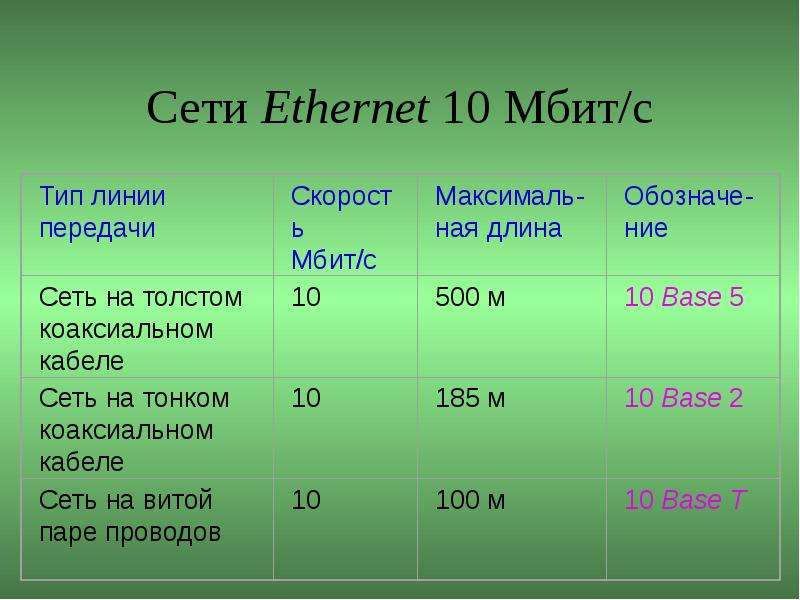

Сети Ethernet 10 Мбит/с

Слайд 25

Описание слайда:

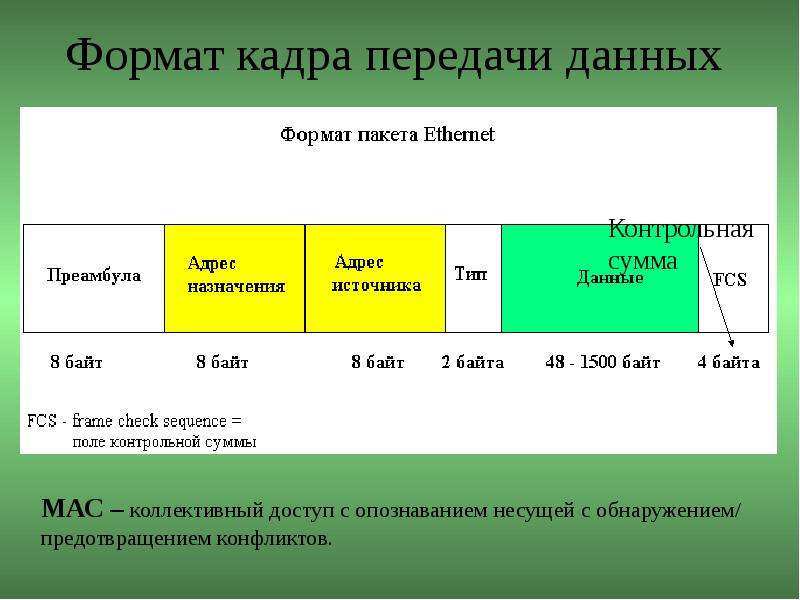

Формат кадра передачи данных

Слайд 26

Описание слайда:

Функции второго канального уровня LLC – отвечает за достоверную передачу кадров данных между узлами, реализует функции интерфейса со след. 3 (стевым уровнем): Подуровни отличаются: а) наличием/ отсутствием восстановл. Кадров б) качеством транспортных услуг: ПO 802.2 вводится 3 варианта LLC1 – сервис без установления соединения и без подтверждения (самый популярный). LLC2 – с установлением и с подтверждением. LLC3 – без установления соед. Но с подтверждением.

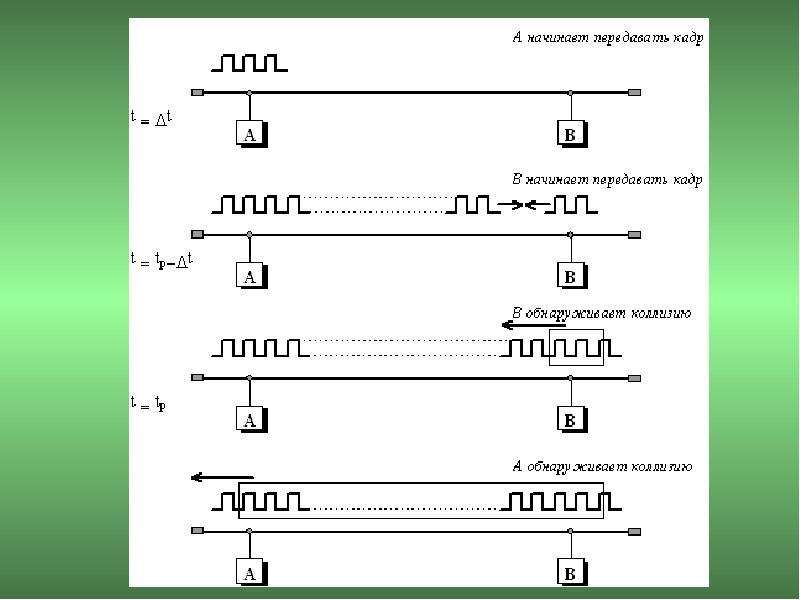

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

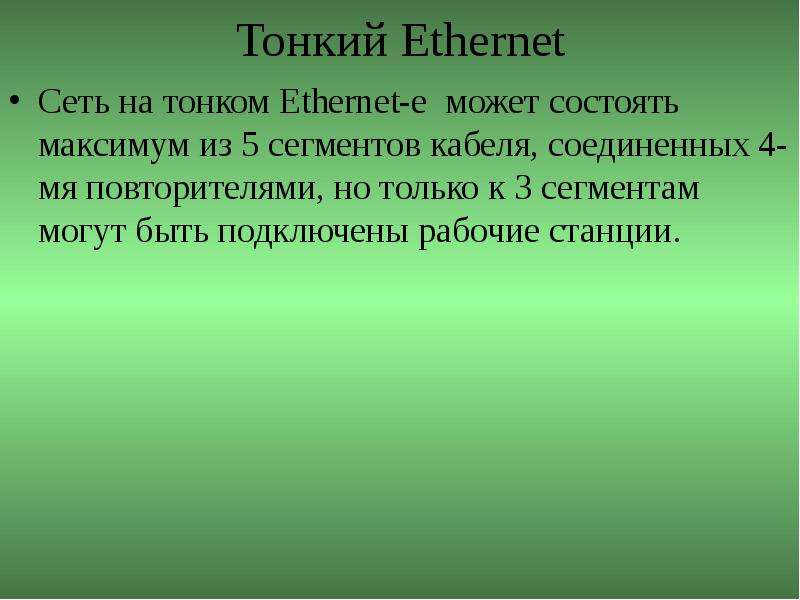

Тонкий Ethernet Сеть на тонком Ethernet-e может состоять максимум из 5 сегментов кабеля, соединенных 4-мя повторителями, но только к 3 сегментам могут быть подключены рабочие станции.

Слайд 29

Описание слайда:

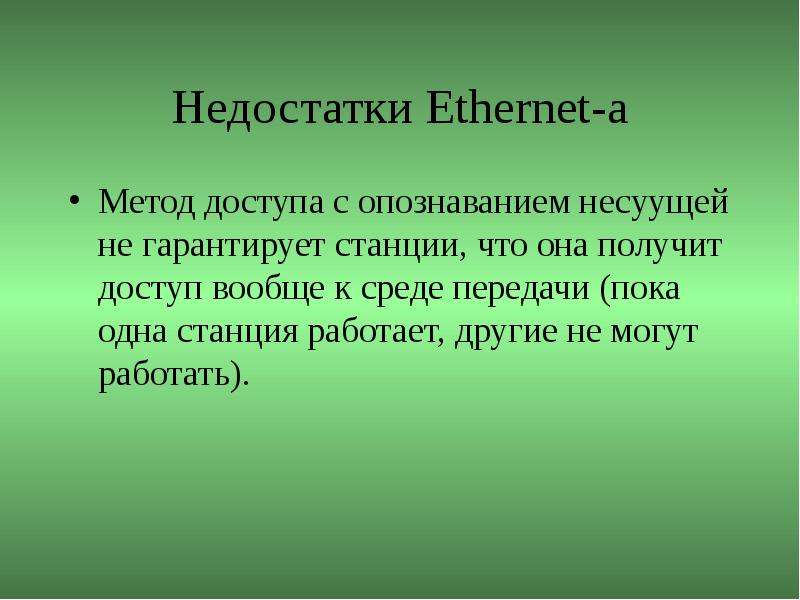

Недостатки Ethernet-a Метод доступа с опознаванием несуущей не гарантирует станции, что она получит доступ вообще к среде передачи (пока одна станция работает, другие не могут работать).

Слайд 30

Описание слайда:

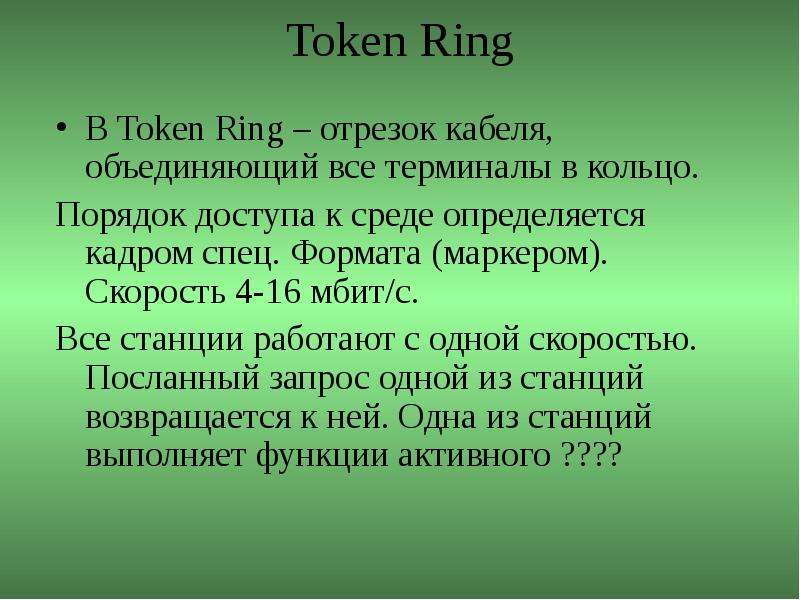

Token Ring В Token Ring – отрезок кабеля, объединяющий все терминалы в кольцо. Порядок доступа к среде определяется кадром спец. Формата (маркером). Скорость 4-16 мбит/с. Все станции работают с одной скоростью. Посланный запрос одной из станций возвращается к ней. Одна из станций выполняет функции активного ????

Слайд 31

Описание слайда:

Процедура доступа Право на доступ передается циклически по логическому кольцу, но т.к. каждая станция связанна с последующей и предыдущей, то с ними она может обмениваться периодически. По кольцу постоянно идет маркер, каждая станция анализирует его и если у нее нет данных для передачи в общую среду, то она пересылает маркер к последующей станции. Если есть что предать в общую среду, то она изымает маркер из кольца и обеспечивает себе доступ к среде, осуществляет передачу данных. Передаваемые данные приходят по кольцу по одному направлению. Информация имеет адрес получателя и адрес источника. Время удержания маркера 10 мс, размер кадра неограничен, но при 4 мбит/с можно передать 5 кБайт, а при 16 мбит/с - 20 кБайт. Каждому пользователю гарантируется доступ к среде.

Слайд 32

Описание слайда:

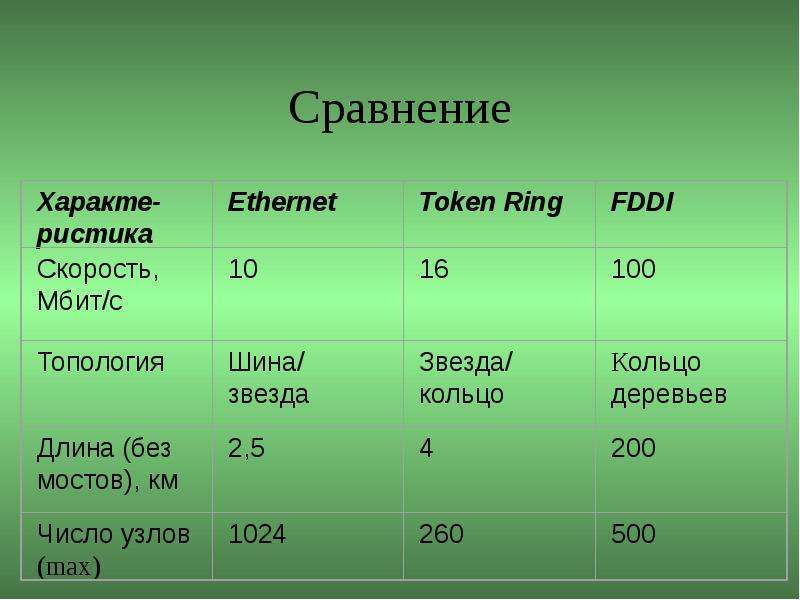

Сравнение

Слайд 33

Описание слайда:

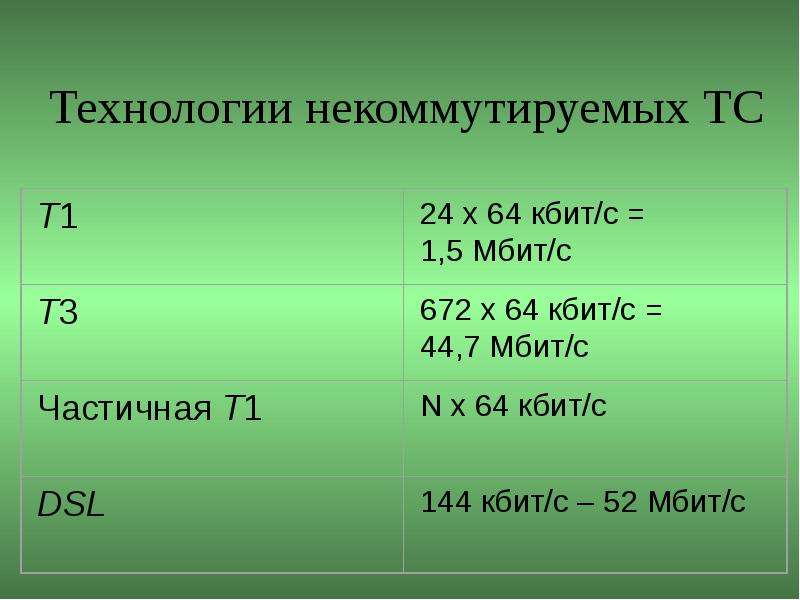

Технологии некоммутируемых ТС

Слайд 34

Описание слайда:

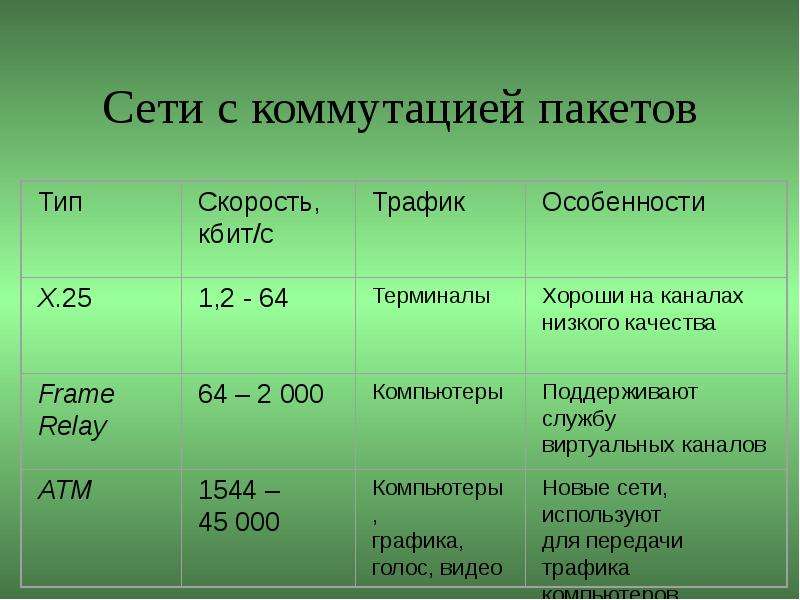

Сети с коммутацией пакетов

Слайд 35

Описание слайда:

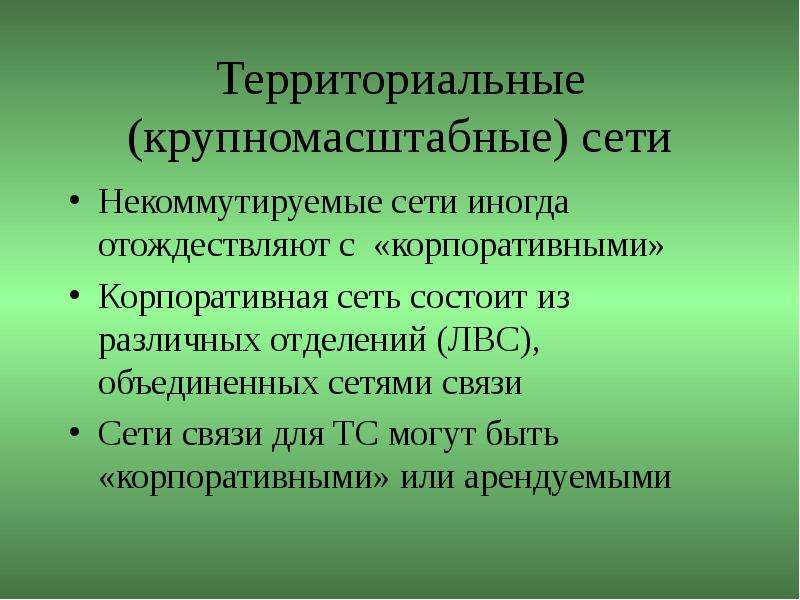

Территориальные (крупномасштабные) сети Некоммутируемые сети иногда отождествляют с «корпоративными» Корпоративная сеть состоит из различных отделений (ЛВС), объединенных сетями связи Сети связи для ТС могут быть «корпоративными» или арендуемыми
