Слайд 1

Описание слайда:

Прогнозирование остаточного ресурса объекта

Слайд 2

Описание слайда:

Остаточный ресурс – суммарная наработка объекта от момента контроля его технического состояния до перехода в предельное состояние. Остаточный ресурс – суммарная наработка объекта от момента контроля его технического состояния до перехода в предельное состояние. Прогнозирование технического состояния – определение состояния объекта с заданной вероятностью на предстоящий интервал времени.

Слайд 3

Описание слайда:

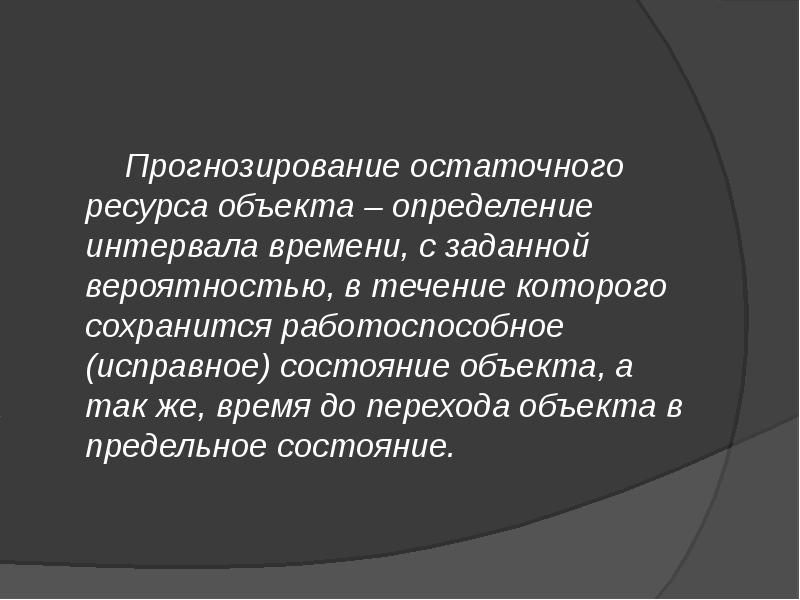

Прогнозирование остаточного ресурса объекта – определение интервала времени, с заданной вероятностью, в течение которого сохранится работоспособное (исправное) состояние объекта, а так же, время до перехода объекта в предельное состояние.

Слайд 4

Описание слайда:

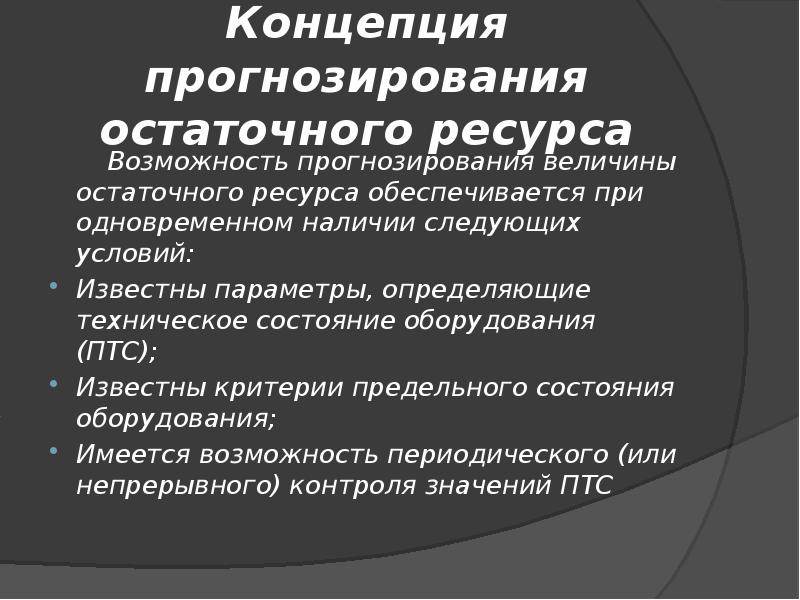

Концепция прогнозирования остаточного ресурса Возможность прогнозирования величины остаточного ресурса обеспечивается при одновременном наличии следующих условий: Известны параметры, определяющие техническое состояние оборудования (ПТС); Известны критерии предельного состояния оборудования; Имеется возможность периодического (или непрерывного) контроля значений ПТС

Слайд 5

Описание слайда:

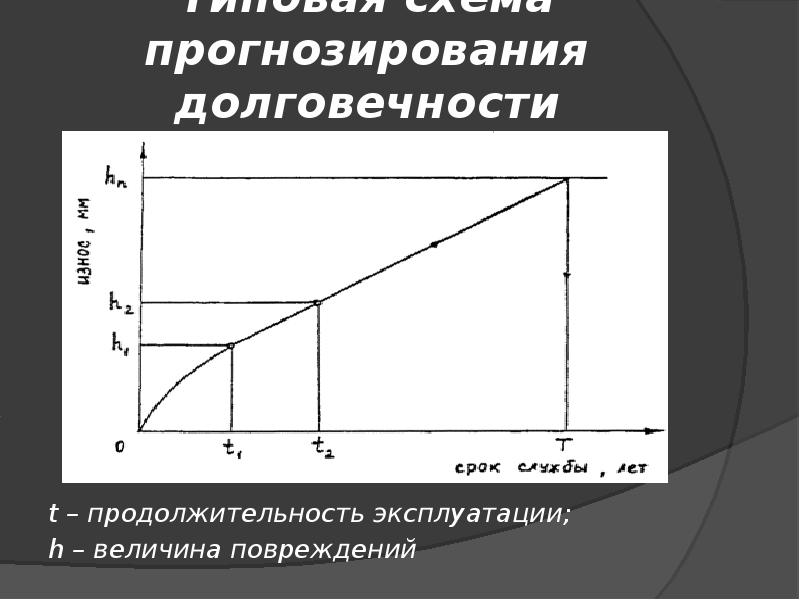

Типовая схема прогнозирования долговечности оборудования t – продолжительность эксплуатации; h – величина повреждений

Слайд 6

Описание слайда:

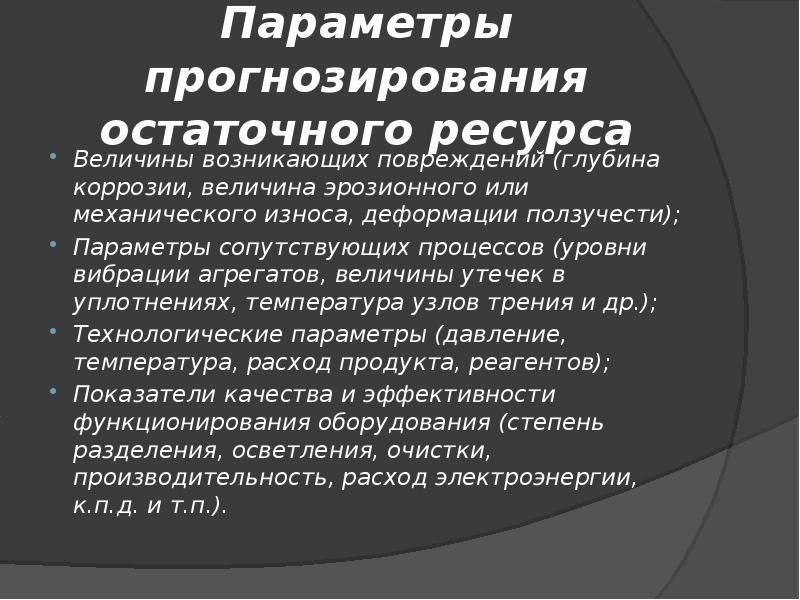

Параметры прогнозирования остаточного ресурса Величины возникающих повреждений (глубина коррозии, величина эрозионного или механического износа, деформации ползучести); Параметры сопутствующих процессов (уровни вибрации агрегатов, величины утечек в уплотнениях, температура узлов трения и др.); Технологические параметры (давление, температура, расход продукта, реагентов); Показатели качества и эффективности функционирования оборудования (степень разделения, осветления, очистки, производительность, расход электроэнергии, к.п.д. и т.п.).

Слайд 7

Описание слайда:

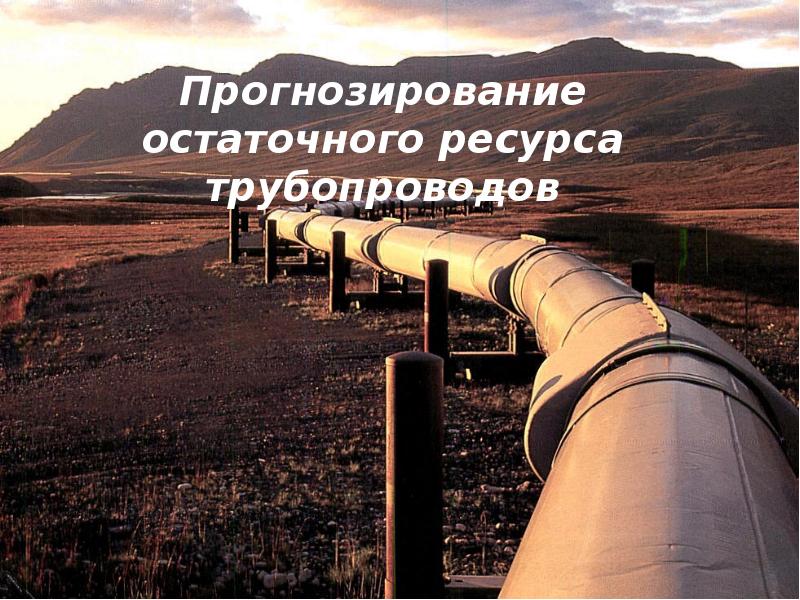

Прогнозирование остаточного ресурса трубопроводов

Слайд 8

Описание слайда:

Прогнозирование остаточного ресурса трубопровода базируется на результатах обследования технического состояния, исследования механических свойств и микроструктуры металла, оценки фактической нагруженности основных несущих элементов трубопровода и гидравлического (пневматического) испытания пробным давлением

Слайд 9

Описание слайда:

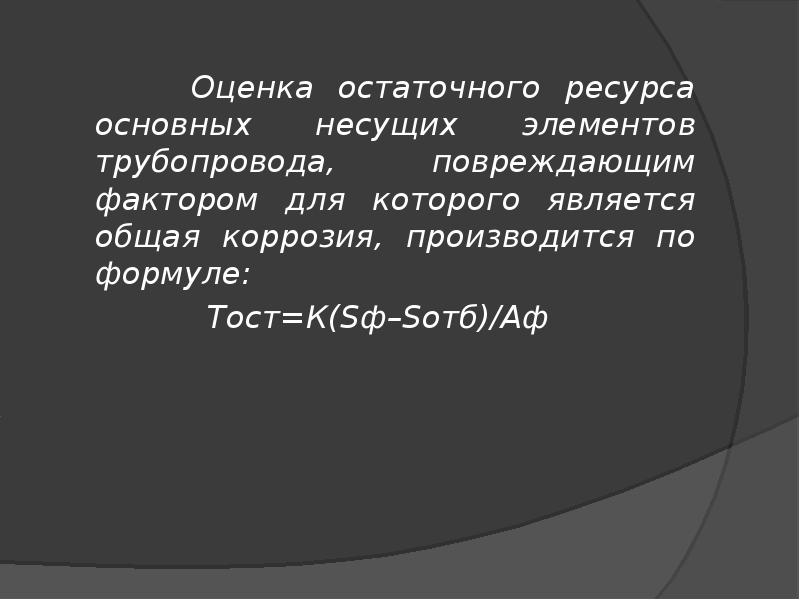

Оценка остаточного ресурса основных несущих элементов трубопровода, повреждающим фактором для которого является общая коррозия, производится по формуле: Оценка остаточного ресурса основных несущих элементов трубопровода, повреждающим фактором для которого является общая коррозия, производится по формуле: Тост=К(Sф–Sотб)/Аф

Слайд 10

Описание слайда:

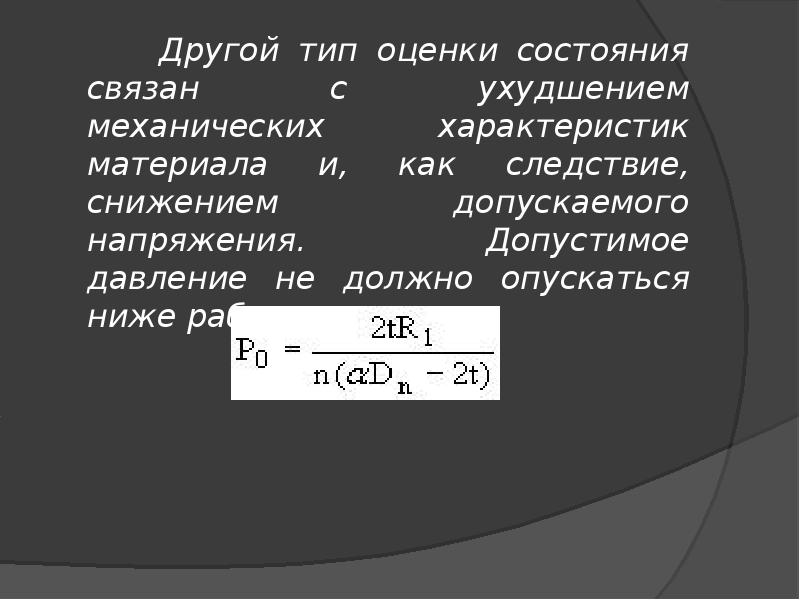

Другой тип оценки состояния связан с ухудшением механических характеристик материала и, как следствие, снижением допускаемого напряжения. Допустимое давление не должно опускаться ниже рабочего: Другой тип оценки состояния связан с ухудшением механических характеристик материала и, как следствие, снижением допускаемого напряжения. Допустимое давление не должно опускаться ниже рабочего:
