Слайд 1

Описание слайда:

Программа испытаний СИ для целей утверждения типа

Слайд 2

Описание слайда:

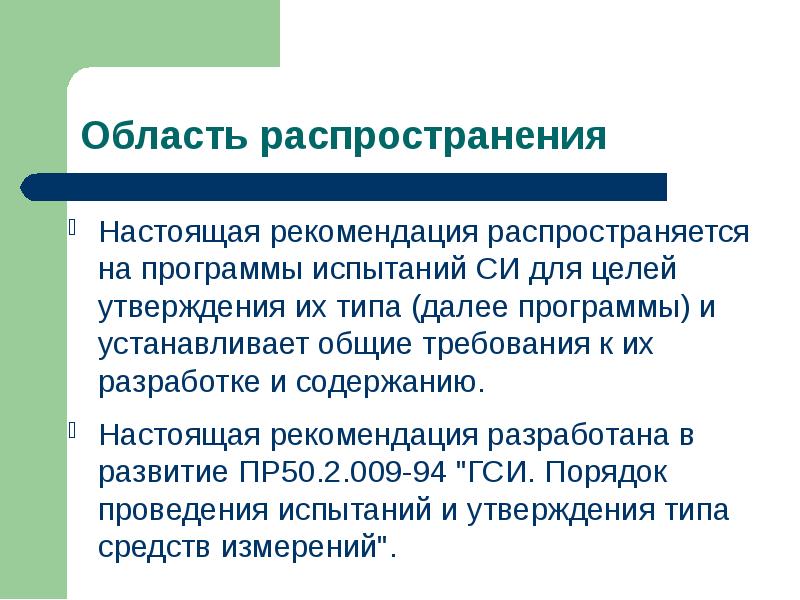

Настоящая рекомендация распространяется на программы испытаний СИ для целей утверждения их типа (далее программы) и устанавливает общие требования к их разработке и содержанию. Настоящая рекомендация распространяется на программы испытаний СИ для целей утверждения их типа (далее программы) и устанавливает общие требования к их разработке и содержанию. Настоящая рекомендация разработана в развитие ПР50.2.009-94 "ГСИ. Порядок проведения испытаний и утверждения типа средств измерений".

Слайд 3

Описание слайда:

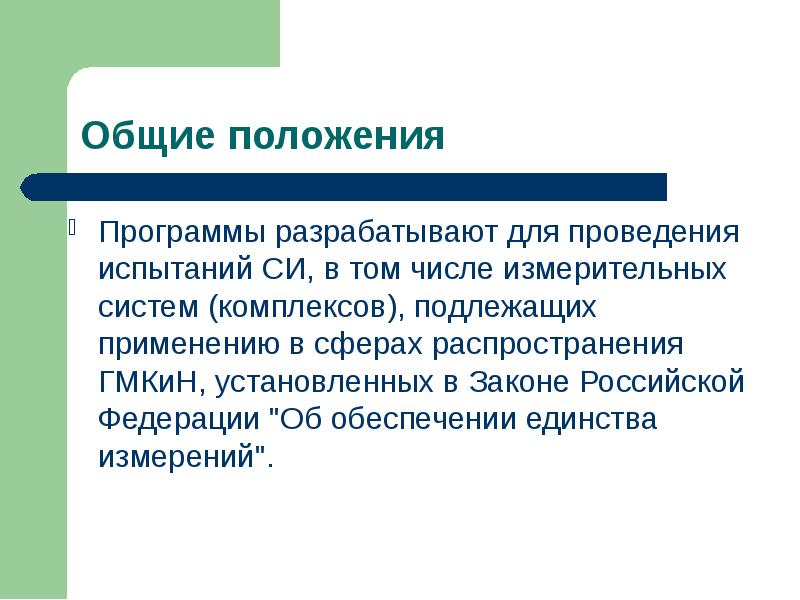

Программы разрабатывают для проведения испытаний СИ, в том числе измерительных систем (комплексов), подлежащих применению в сферах распространения ГМКиН, установленных в Законе Российской Федерации "Об обеспечении единства измерений". Программы разрабатывают для проведения испытаний СИ, в том числе измерительных систем (комплексов), подлежащих применению в сферах распространения ГМКиН, установленных в Законе Российской Федерации "Об обеспечении единства измерений".

Слайд 4

Описание слайда:

Программы предусматривают порядок проведения, объем и методику испытаний СИ для целей утверждения их типа. Программы предусматривают порядок проведения, объем и методику испытаний СИ для целей утверждения их типа. Программы устанавливают количество представляемых образцов СИ, а также количество и объем документации, представляемой на испытания.

Слайд 5

Описание слайда:

При проведении испытаний программы могут предусматривать только определение метрологических характеристик конкретных образцов СИ и экспериментальную апробацию методики поверки (в соответствии с изменениями 1 к ПР50.2.009). При проведении испытаний программы могут предусматривать только определение метрологических характеристик конкретных образцов СИ и экспериментальную апробацию методики поверки (в соответствии с изменениями 1 к ПР50.2.009). Программы утверждают Государственные центры испытаний (ГЦИ) СИ.

Слайд 6

Описание слайда:

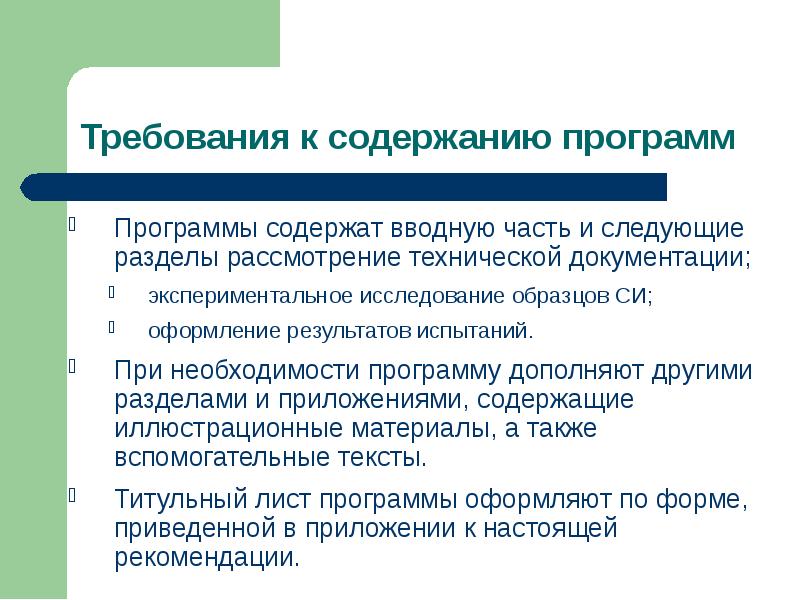

Программы содержат вводную часть и следующие разделы рассмотрение технической документации; Программы содержат вводную часть и следующие разделы рассмотрение технической документации; экспериментальное исследование образцов СИ; оформление результатов испытаний. При необходимости программу дополняют другими разделами и приложениями, содержащие иллюстрационные материалы, а также вспомогательные тексты. Титульный лист программы оформляют по форме, приведенной в приложении к настоящей рекомендации.

Слайд 7

Описание слайда:

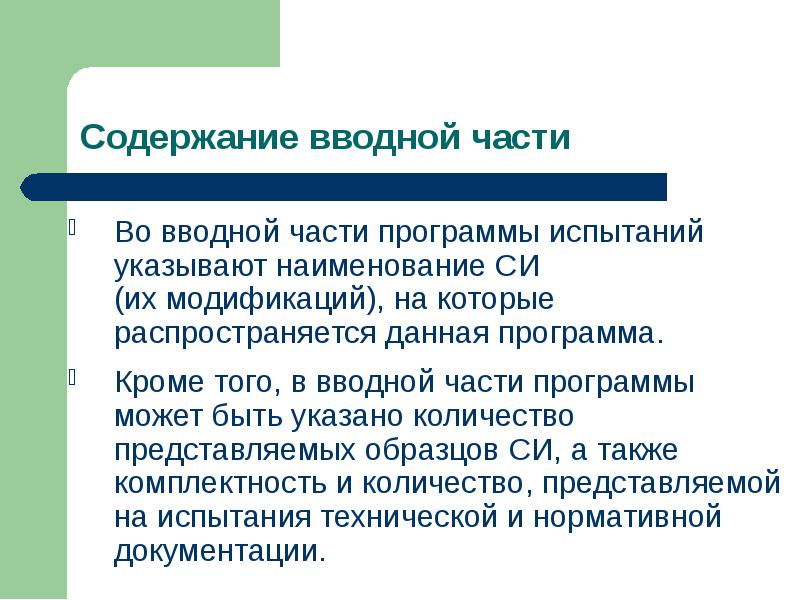

Во вводной части программы испытаний указывают наименование СИ (их модификаций), на которые распространяется данная программа. Во вводной части программы испытаний указывают наименование СИ (их модификаций), на которые распространяется данная программа. Кроме того, в вводной части программы может быть указано количество представляемых образцов СИ, а также комплектность и количество, представляемой на испытания технической и нормативной документации.

Слайд 8

Описание слайда:

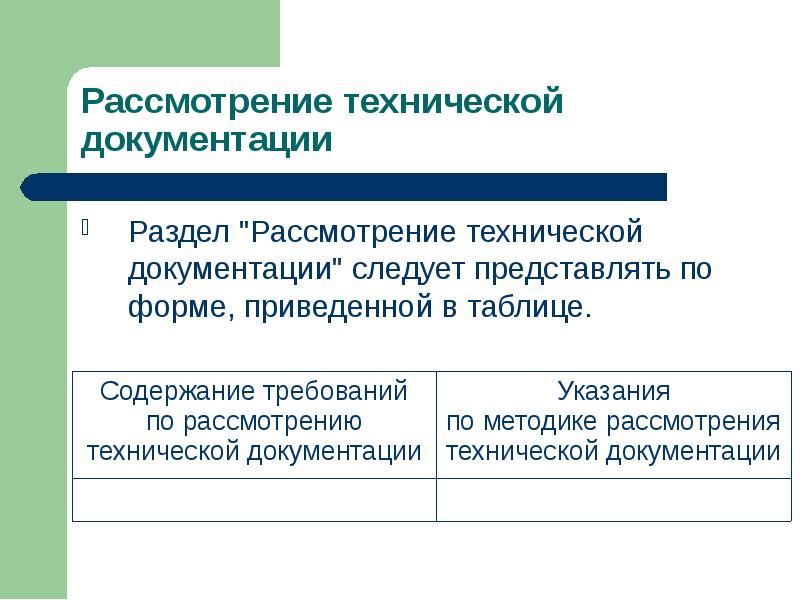

Раздел "Рассмотрение технической документации" следует представлять по форме, приведенной в таблице. Раздел "Рассмотрение технической документации" следует представлять по форме, приведенной в таблице.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

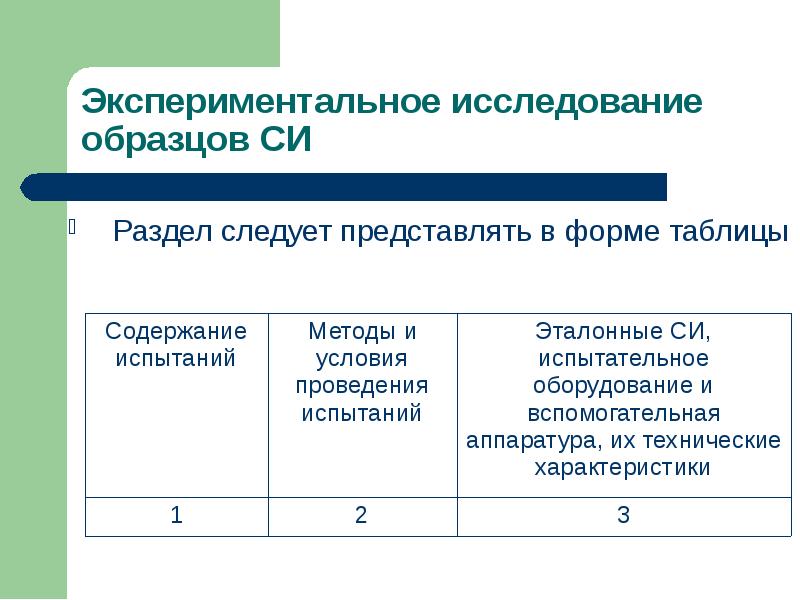

Раздел следует представлять в форме таблицы Раздел следует представлять в форме таблицы

Слайд 16

Описание слайда:

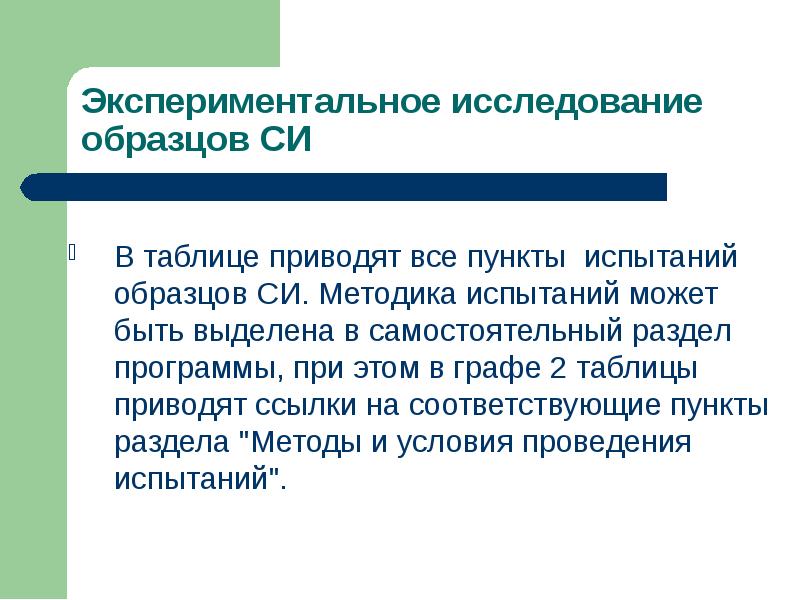

В таблице приводят все пункты испытаний образцов СИ. Методика испытаний может быть выделена в самостоятельный раздел программы, при этом в графе 2 таблицы приводят ссылки на соответствующие пункты раздела "Методы и условия проведения испытаний". В таблице приводят все пункты испытаний образцов СИ. Методика испытаний может быть выделена в самостоятельный раздел программы, при этом в графе 2 таблицы приводят ссылки на соответствующие пункты раздела "Методы и условия проведения испытаний".

Слайд 17

Описание слайда:

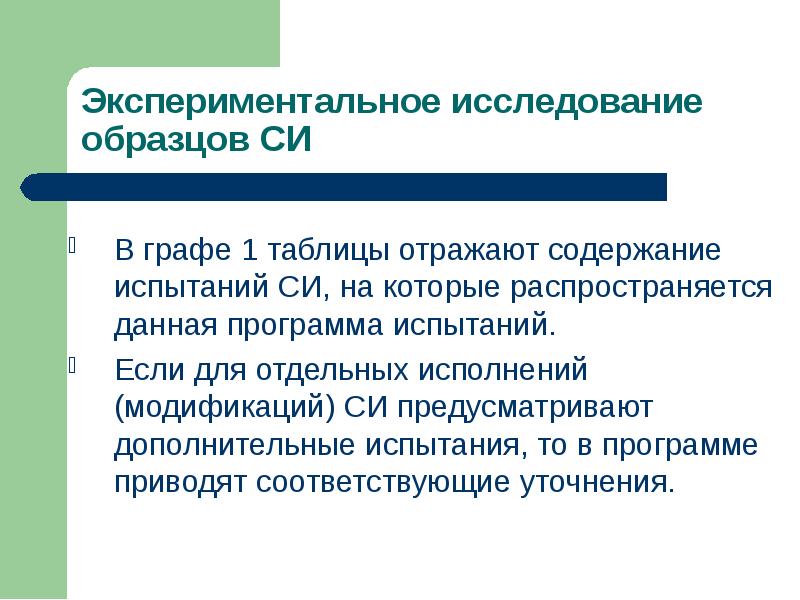

В графе 1 таблицы отражают содержание испытаний СИ, на которые распространяется данная программа испытаний. В графе 1 таблицы отражают содержание испытаний СИ, на которые распространяется данная программа испытаний. Если для отдельных исполнений (модификаций) СИ предусматривают дополнительные испытания, то в программе приводят соответствующие уточнения.

Слайд 18

Описание слайда:

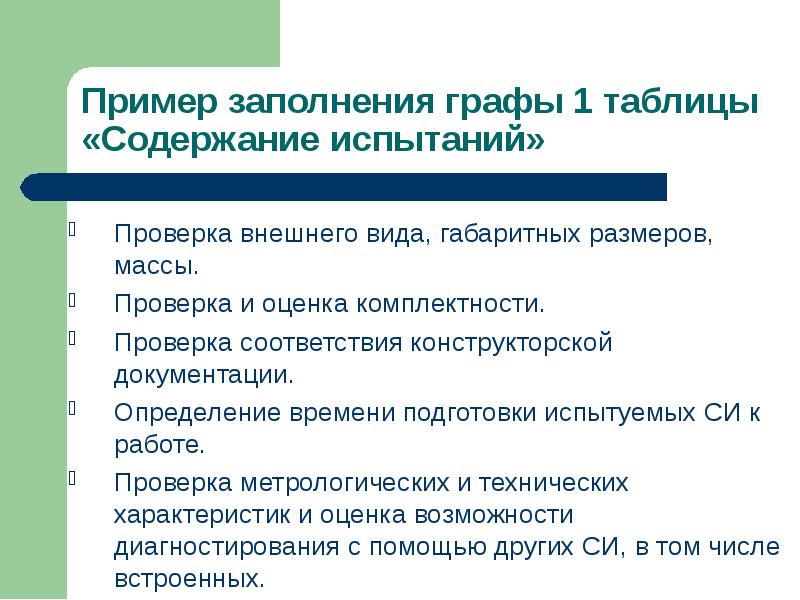

Проверка внешнего вида, габаритных размеров, массы. Проверка внешнего вида, габаритных размеров, массы. Проверка и оценка комплектности. Проверка соответствия конструкторской документации. Определение времени подготовки испытуемых СИ к работе. Проверка метрологических и технических характеристик и оценка возможности диагностирования с помощью других СИ, в том числе встроенных.

Слайд 19

Описание слайда:

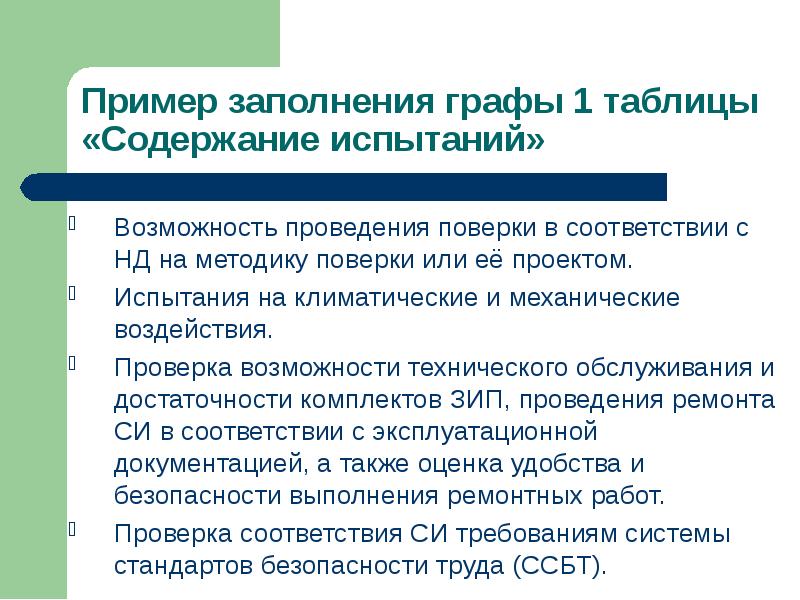

Возможность проведения поверки в соответствии с НД на методику поверки или её проектом. Возможность проведения поверки в соответствии с НД на методику поверки или её проектом. Испытания на климатические и механические воздействия. Проверка возможности технического обслуживания и достаточности комплектов ЗИП, проведения ремонта СИ в соответствии с эксплуатационной документацией, а также оценка удобства и безопасности выполнения ремонтных работ. Проверка соответствия СИ требованиям системы стандартов безопасности труда (ССБТ).

Слайд 20

Описание слайда:

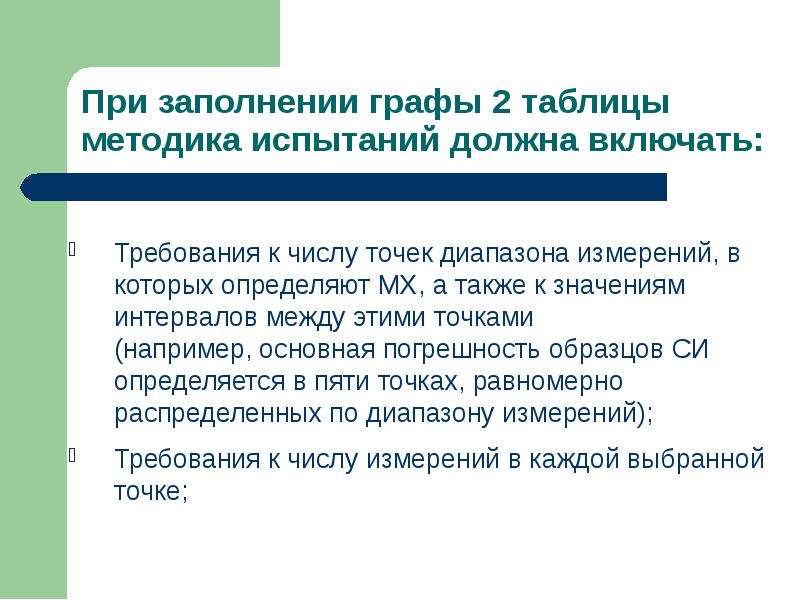

Требования к числу точек диапазона измерений, в которых определяют МХ, а также к значениям интервалов между этими точками (например, основная погрешность образцов СИ определяется в пяти точках, равномерно распределенных по диапазону измерений); Требования к числу точек диапазона измерений, в которых определяют МХ, а также к значениям интервалов между этими точками (например, основная погрешность образцов СИ определяется в пяти точках, равномерно распределенных по диапазону измерений); Требования к числу измерений в каждой выбранной точке;

Слайд 21

Описание слайда:

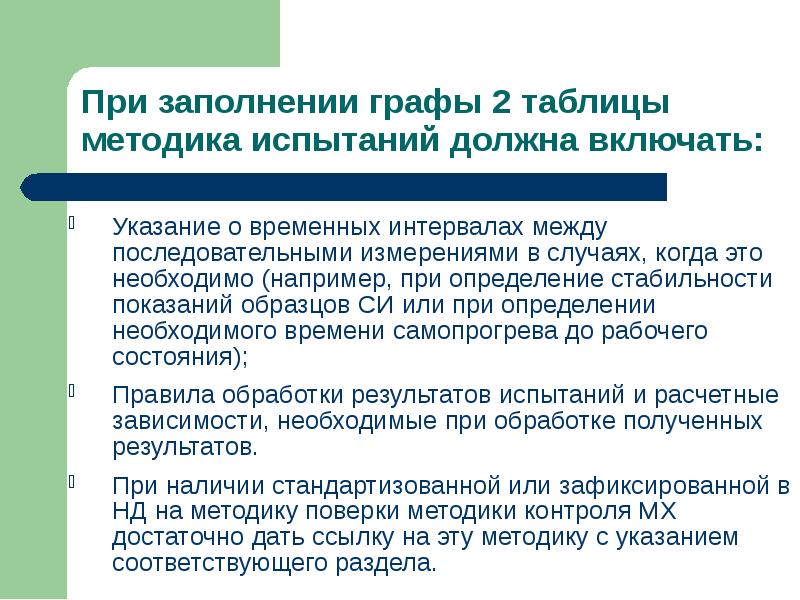

Указание о временных интервалах между последовательными измерениями в случаях, когда это необходимо (например, при определение стабильности показаний образцов СИ или при определении необходимого времени самопрогрева до рабочего состояния); Указание о временных интервалах между последовательными измерениями в случаях, когда это необходимо (например, при определение стабильности показаний образцов СИ или при определении необходимого времени самопрогрева до рабочего состояния); Правила обработки результатов испытаний и расчетные зависимости, необходимые при обработке полученных результатов. При наличии стандартизованной или зафиксированной в НД на методику поверки методики контроля МХ достаточно дать ссылку на эту методику с указанием соответствующего раздела.

Слайд 22

Описание слайда:

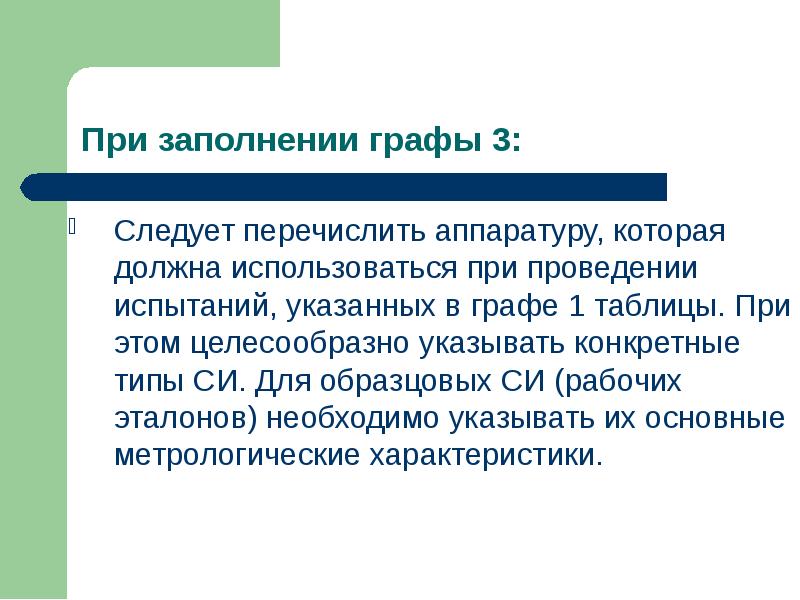

Следует перечислить аппаратуру, которая должна использоваться при проведении испытаний, указанных в графе 1 таблицы. При этом целесообразно указывать конкретные типы СИ. Для образцовых СИ (рабочих эталонов) необходимо указывать их основные метрологические характеристики. Следует перечислить аппаратуру, которая должна использоваться при проведении испытаний, указанных в графе 1 таблицы. При этом целесообразно указывать конкретные типы СИ. Для образцовых СИ (рабочих эталонов) необходимо указывать их основные метрологические характеристики.

Слайд 23

Описание слайда:

требованиями к условиям испытаний; требованиями к условиям испытаний; требованиями к подготовке СИ к испытаниям; требованиями безопасности при проведении испытаний.

Слайд 24

Описание слайда:

приводят общие указания по оформлению протоколов испытаний, включая проверку правильности обработки экспериментальных данных в соответствии с требованиями отечественных НД. При необходимости приводят формы протоколов испытаний. приводят общие указания по оформлению протоколов испытаний, включая проверку правильности обработки экспериментальных данных в соответствии с требованиями отечественных НД. При необходимости приводят формы протоколов испытаний.
