Слайд 1

Описание слайда:

Расчет системы охлаждения

Слайд 2

Описание слайда:

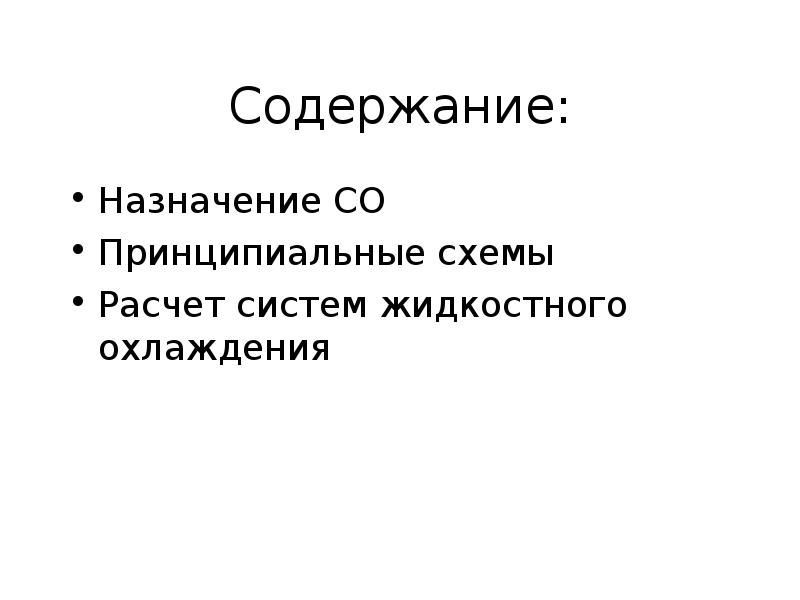

Содержание: Назначение СО Принципиальные схемы Расчет систем жидкостного охлаждения

Слайд 3

Описание слайда:

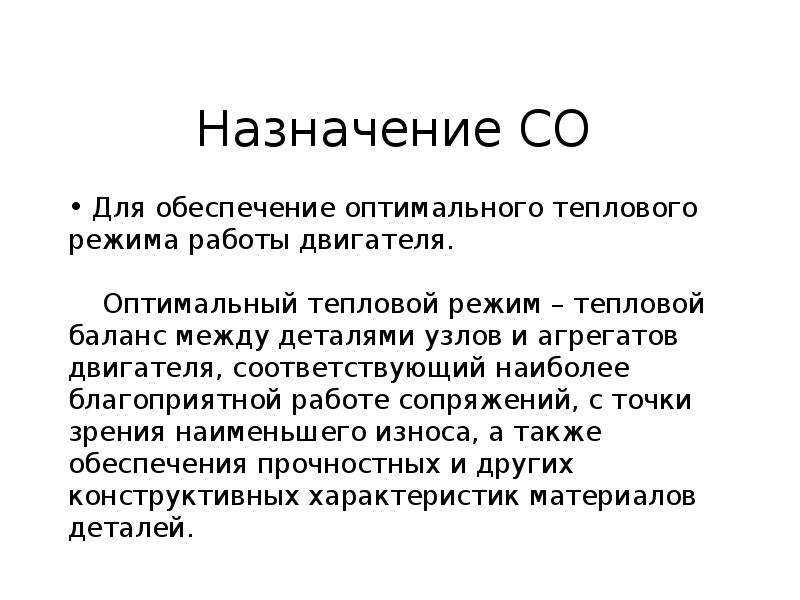

Назначение СО

Слайд 4

Описание слайда:

1. Схема СО однорядного двигателя:

Слайд 5

Описание слайда:

2.Схемы систем охлаждения: а) Без расширительного бачка с отводной трубкой; б) С расширительным бачком;

Слайд 6

Описание слайда:

3. Схема системы охлаждения с выносным радиатором при заднем расположении двигателя в автобусе:

Слайд 7

Описание слайда:

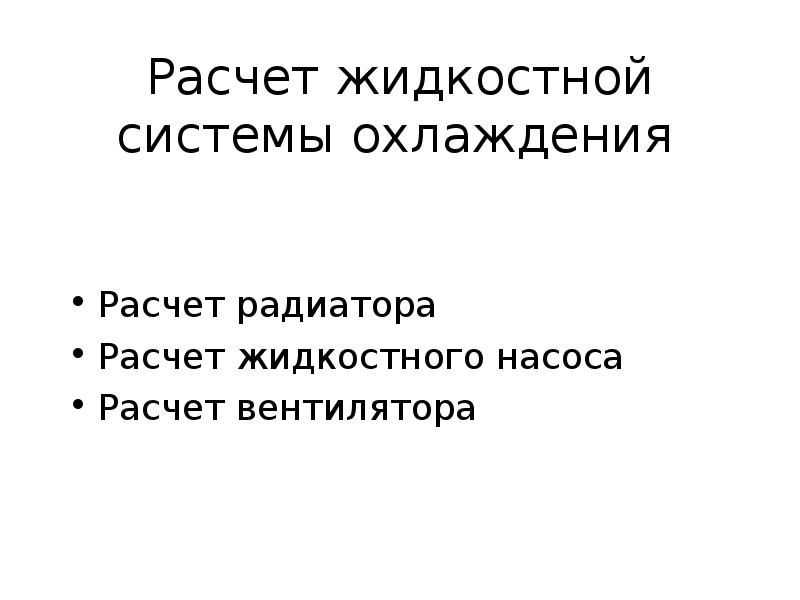

Расчет жидкостной системы охлаждения Расчет радиатора Расчет жидкостного насоса Расчет вентилятора

Слайд 8

Описание слайда:

Расчет радиатора: Оценивают тепловые потери с помощью относительного количества теплоты поступившего в СО (qж=Qж / Qт ). Определяют количество теплоты, пост. в ОЖ (Qж) Определяют расчётное количество теплоты (QР=1,1* Qж) Определяем коэффициент теплопередачи (К) Определяем падение температуры м/д ОЖ и воздуха, проходящих через радиатор ΔТЖ.В Определяют величину теплорассеивающей поверхности Fох= Qж/К* ΔТЖ.В

Слайд 9

Описание слайда:

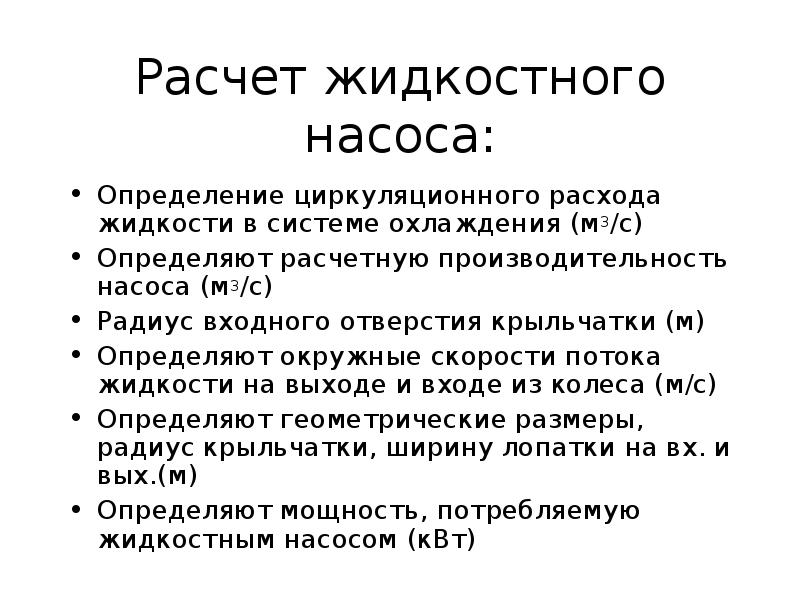

Расчет жидкостного насоса: Определение циркуляционного расхода жидкости в системе охлаждения (м3/с) Определяют расчетную производительность насоса (м3/с) Радиус входного отверстия крыльчатки (м) Определяют окружные скорости потока жидкости на выходе и входе из колеса (м/с) Определяют геометрические размеры, радиус крыльчатки, ширину лопатки на вх. и вых.(м) Определяют мощность, потребляемую жидкостным насосом (кВт)

Слайд 10

Описание слайда:

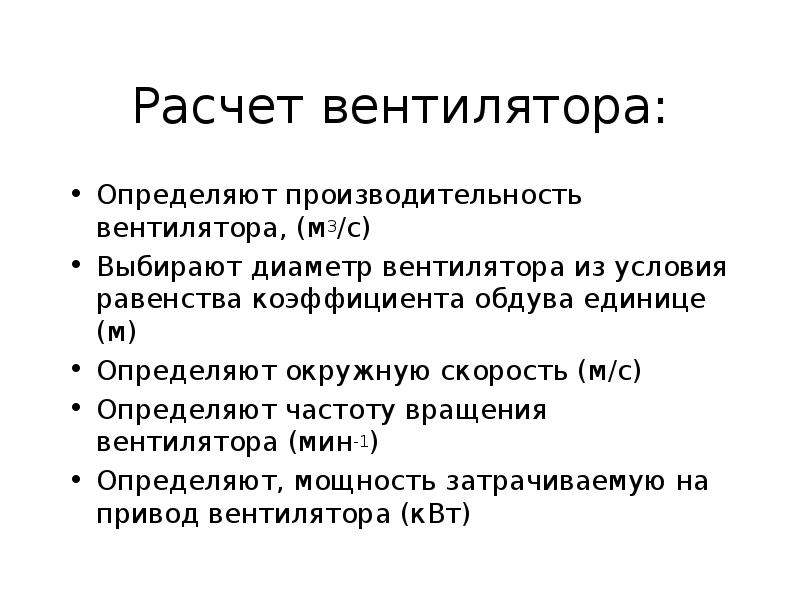

Расчет вентилятора: Определяют производительность вентилятора, (м3/с) Выбирают диаметр вентилятора из условия равенства коэффициента обдува единице (м) Определяют окружную скорость (м/c) Определяют частоту вращения вентилятора (мин-1) Определяют, мощность затрачиваемую на привод вентилятора (кВт)
