Вы можете ознакомиться и скачать презентацию на тему Расчет тихоходного вала одноступенчатого цилиндрического редуктора. Доклад-сообщение содержит 12 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

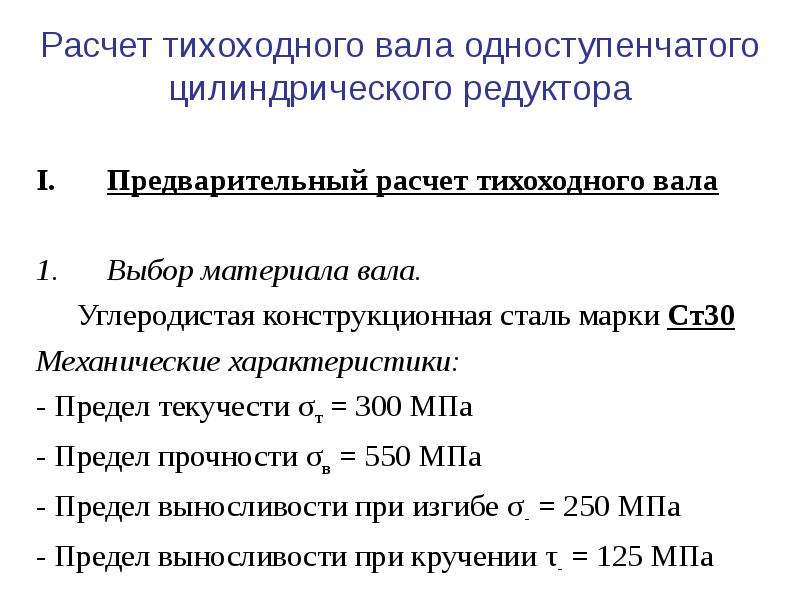

Расчет тихоходного вала одноступенчатого цилиндрического редуктора Предварительный расчет тихоходного вала Выбор материала вала. Углеродистая конструкционная сталь марки Ст30 Механические характеристики: - Предел текучести σт = 300 МПа - Предел прочности σв = 550 МПа - Предел выносливости при изгибе σ- = 250 МПа - Предел выносливости при кручении τ- = 125 МПа
