Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Расчет установившихся режимов. Математические модели. Методы. Доклад-сообщение содержит 60 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Расчет установившихся режимов Математические модели Методы

Слайд 2

Описание слайда:

Линии

Слайд 3

Описание слайда:

Трансформаторы

Слайд 4

Описание слайда:

Параметры пассивной П-схемы замещения

Слайд 5

Описание слайда:

Активная П-схема замещения трансформаторной ветви

Слайд 6

Описание слайда:

Расчет электрического режима ветвей, моделируемых П-схемой замещения

Слайд 7

Описание слайда:

Нагрузка

Слайд 8

Описание слайда:

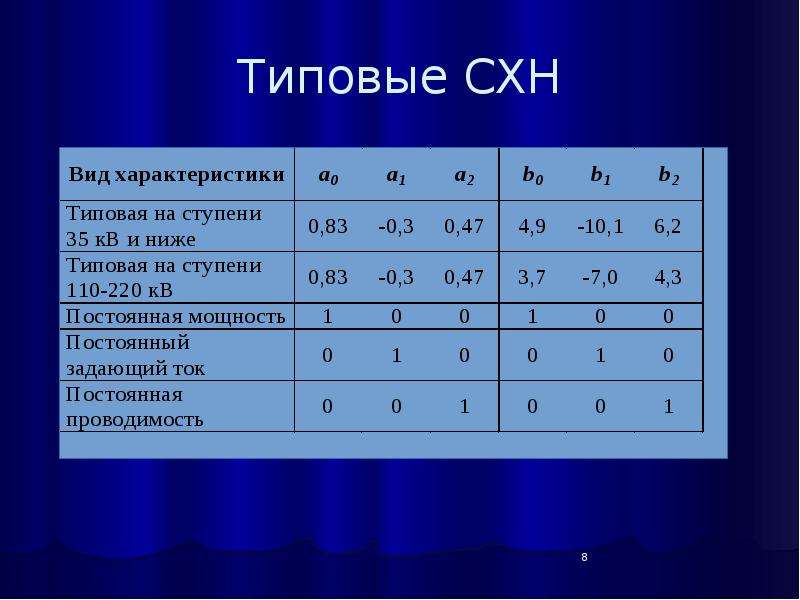

Типовые СХН

Слайд 9

Описание слайда:

Pнг=Pнг(U)

Слайд 10

Описание слайда:

Qнг=Qнг(U)

Слайд 11

Описание слайда:

СХН с учетом регулирования напряжения

Слайд 12

Описание слайда:

СХН с учетом регулирующего эффекта нагрузки

Слайд 13

Описание слайда:

Математические модели нагрузки

Слайд 14

Описание слайда:

Математические модели нагрузки

Слайд 15

Описание слайда:

Генераторы

Слайд 16

Описание слайда:

Типы генераторных узлов

Слайд 17

Описание слайда:

Типы генераторных узлов

Слайд 18

Описание слайда:

Типы генераторных узлов

Слайд 19

Описание слайда:

Математические модели генераторов

Слайд 20

Описание слайда:

Практические методы расчета режимов энергосистем

Слайд 21

Описание слайда:

Метод узловых напряжений

Слайд 22

Описание слайда:

Схема замещения электрической сети

Слайд 23

Описание слайда:

Формирование системы узловых уравнений

Слайд 24

Описание слайда:

Постановка задачи расчета установившегося режима

Слайд 25

Описание слайда:

Постановка задачи расчета установившегося режима 1. Чтобы получить напряжения узлов, соответствующие условиям задачи, необходимо в ходе итеративного решения системы уравнений регулировать напряжение в узлах схемы. Уже давно установлено, что представление генерации в схеме только PQ-генераторами препятствует получению заведомо существующего решения и является причиной неоднозначного решения нелинейной системы узловых уравнений или нарушения условий существования решения. Изменение модуля вектора задающего тока PQ-генератора в пределах диапазона допустимых значений при изменении напряжения узла не контролируется и не ограничивается, а по углу этот вектор жестко привязан к вектору напряжения. Поведение PQ-генератора в итеративном процессе не соответствует поведению реального генератора при изменении режима сети. Для регулирования напряжения в одном или нескольких узлах схемы PQ-генераторы необходимо заменить регулируемыми PU- или PEq-генераторами, которые, поддерживая заданное значение модуля напряжение, позволяют векторам задающего тока и напряжения узла поворачиваться на различные углы в пределах, определяемых заданным регулировочным диапазоном реактивной мощности генератора (возбуждения генератора). Регулируемые генераторы обеспечивают уровень напряжений, соответствующий условиям задачи, и участвуют в сведении баланса реактивных составляющих токов (мощностей) в рассматриваемой схеме. Генераторные узлы с регулируемыми генераторами называют опорными узлами.

Слайд 26

Описание слайда:

Постановка задачи расчета установившегося режима

Слайд 27

Описание слайда:

Постановка задачи расчета установившегося режима Peq - генератор

Слайд 28

Описание слайда:

Базисный, балансирующий и опорный узлы

Слайд 29

Описание слайда:

Система уравнений

Слайд 30

Описание слайда:

Методы решения системы нелинейных узловых уравнений

Слайд 31

Описание слайда:

Метод Зейделя (поузловое определение напряжений)

Слайд 32

Описание слайда:

Метод Ньютона (одновременное определение напряжений узлов)

Слайд 33

Описание слайда:

Запись уравнений в форме баланса токов с переменными U’ и U”

Слайд 34

Описание слайда:

Запись уравнений в форме баланса мощности c переменными U, 

Слайд 35

Описание слайда:

Запись уравнений в форме баланса мощности c переменными U, 

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Матрицы-клетки матрицы Якоби

Слайд 38

Описание слайда:

Элементы матриц-клеток

Слайд 39

Описание слайда:

Каждая итерация состоит из нескольких шагов:

Слайд 40

Описание слайда:

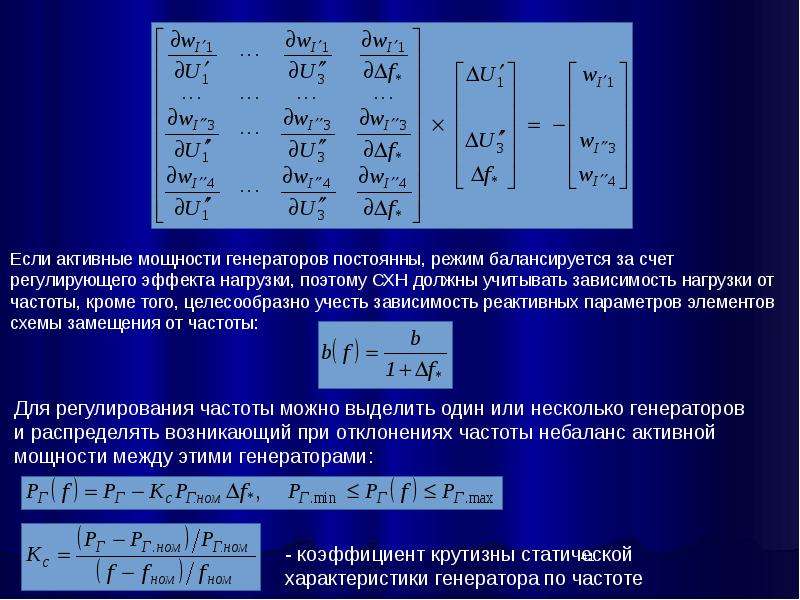

Расчет установившегося режима без балансирующего узла

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Метод эквивалентных преобразований Если заданы параметры элементов схемы замещения, причем генерация и нагрузка представлены реальными источниками ЭДС (тока), напряжения узлов и токи продольных и поперечных ветвей схемы можно найти, используя эквивалентные преобразования схемы замещения. Преобразование является эквивалентным, если электрические режимы узлов и ветвей в непреобразованной части схемы до и после какого-либо эквивалентного преобразования одинаковы. Задачу сведения балансов токов (балансов активной и реактивной мощностей в узлах схемы) при итеративном расчете установившегося режима с использованием метода эквивалентных преобразований можно решить, если найти способ регулирования источников ЭДС на поддержание заданных уставок активной мощности и напряжения в процессе итераций.

Слайд 43

Описание слайда:

Метод эквивалентных преобразований

Слайд 44

Описание слайда:

Метод эквивалентных преобразований

Слайд 45

Описание слайда:

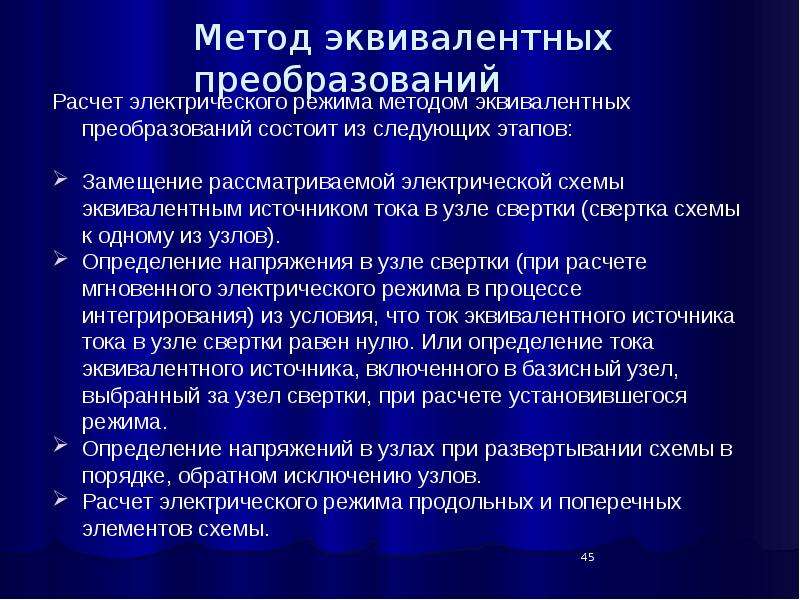

Метод эквивалентных преобразований

Слайд 46

Описание слайда:

Эквивалентные преобразования

Слайд 47

Описание слайда:

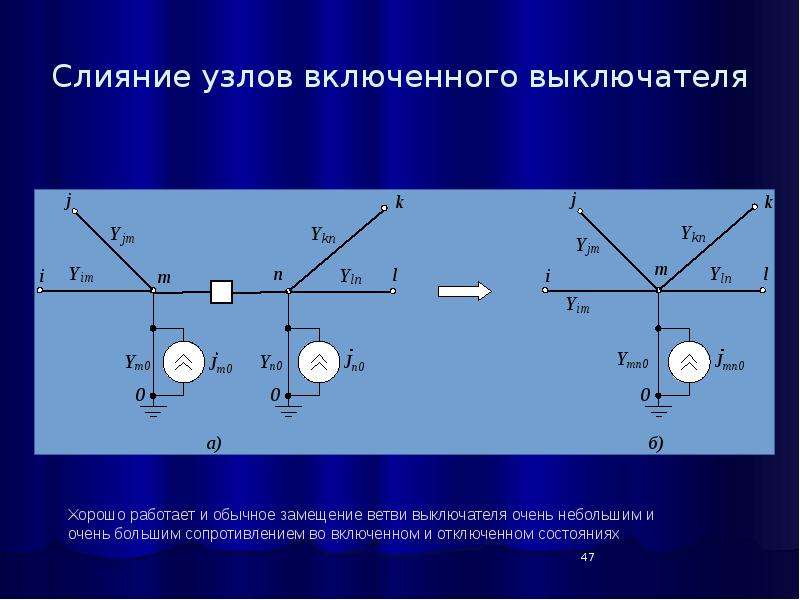

Слияние узлов включенного выключателя

Слайд 48

Описание слайда:

Исключение одиночного узла

Слайд 49

Описание слайда:

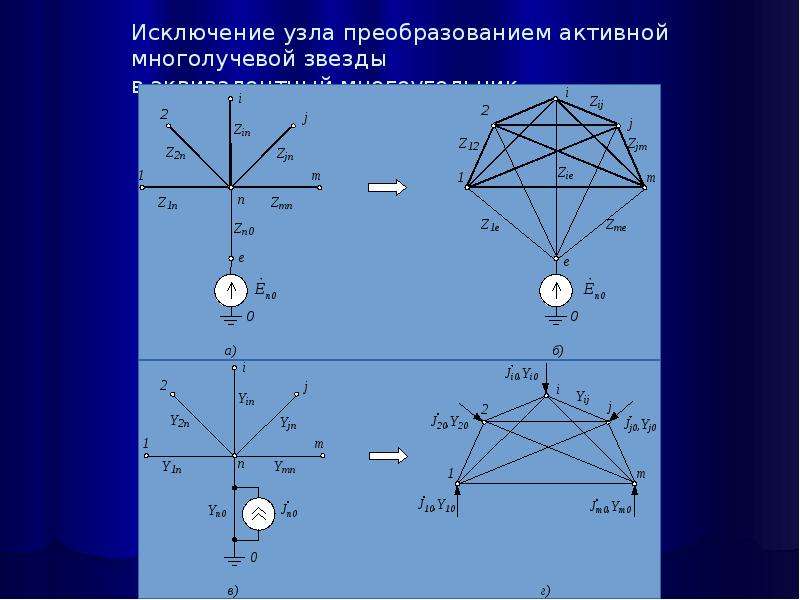

Исключение узла преобразованием активной многолучевой звезды в эквивалентный многоугольник

Слайд 50

Описание слайда:

Исключение узла преобразованием активной многолучевой звезды в эквивалентный многоугольник Следует подчеркнуть, что преобразование активной многолучевой звезды в эквивалентный многоугольник не существует, если генерация и/или нагрузка в исключаемом узле представлена идеальными источниками тока, поскольку для получения формул использовалось преобразование источника тока в источник ЭДС и обратно. Для идеальных источников тока и ЭДС взаимное преобразование не определено, их воздействие на режим схемы различно — в узле с идеальным источником ЭДС напряжение постоянно, а в узле с идеальным источником тока — нет. Если формально выполнить исключение узла с идеальным источником тока, искажается режим внешней сети, примыкающей к узлам, смежным исключаемому узлу. Это проявляется в том, что потери мощности в ветвях исходной и эквивалентной схем не совпадают.

Слайд 51

Описание слайда:

Регулирование Peq -генераторов Разложив выражения для активной мощности и напряжения в ряд Тейлора, можно получить линеаризованную систему уравнений для определения поправок модуля и угла вектора ЭДС при регулировании генератора на поддержание заданных уставок активной мощности и напряжения

Слайд 52

Описание слайда:

Регулирование Peq -генераторов

Слайд 53

Описание слайда:

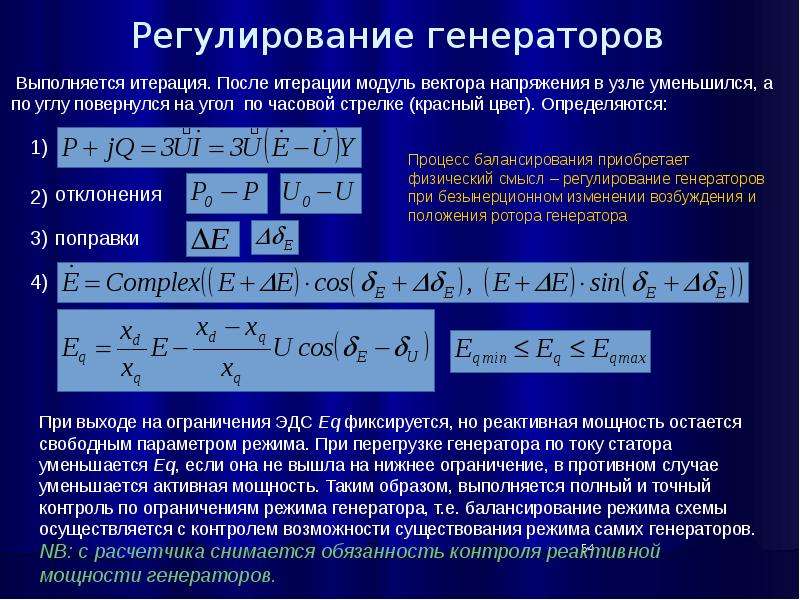

Регулирование генераторов

Слайд 54

Описание слайда:

Регулирование генераторов

Слайд 55

Описание слайда:

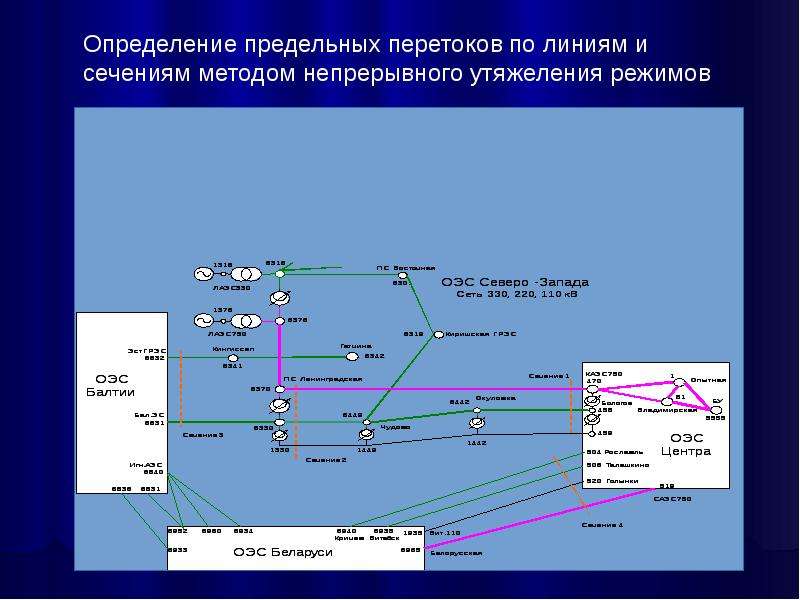

Определение предельных перетоков по линиям и сечениям методом непрерывного утяжеления режимов Теория статической апериодической устойчивости – самостоятельно по книге Г.В.Меркурьев, Ю.М.Шаргин Устойчивость энергосистем, изд. 2
