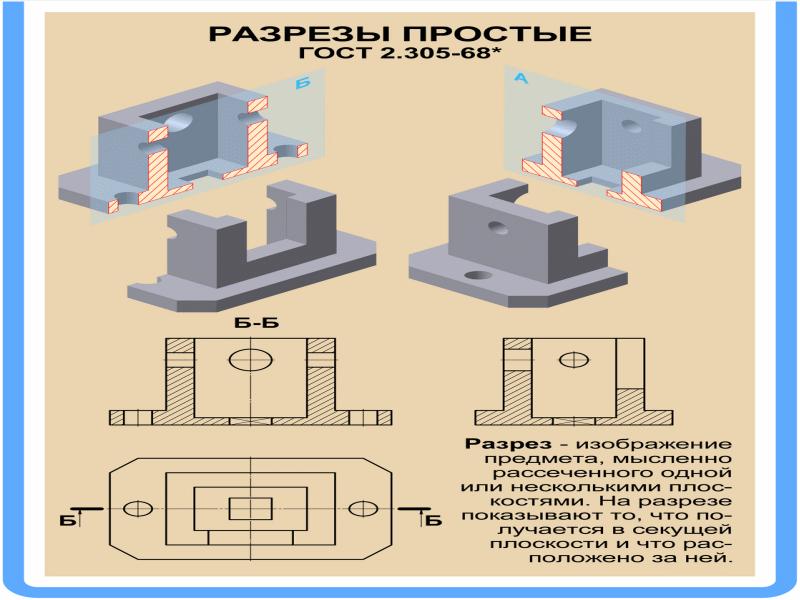

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

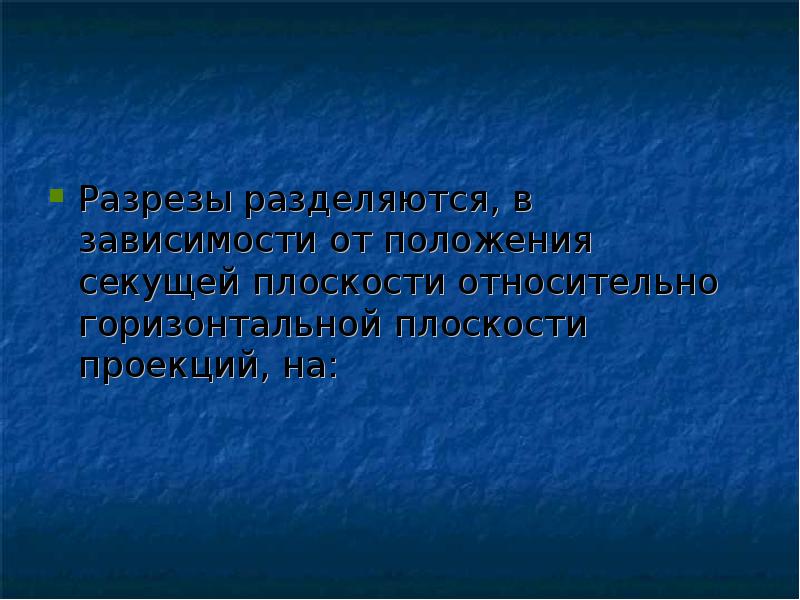

Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на: Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на:

Слайд 5

Описание слайда:

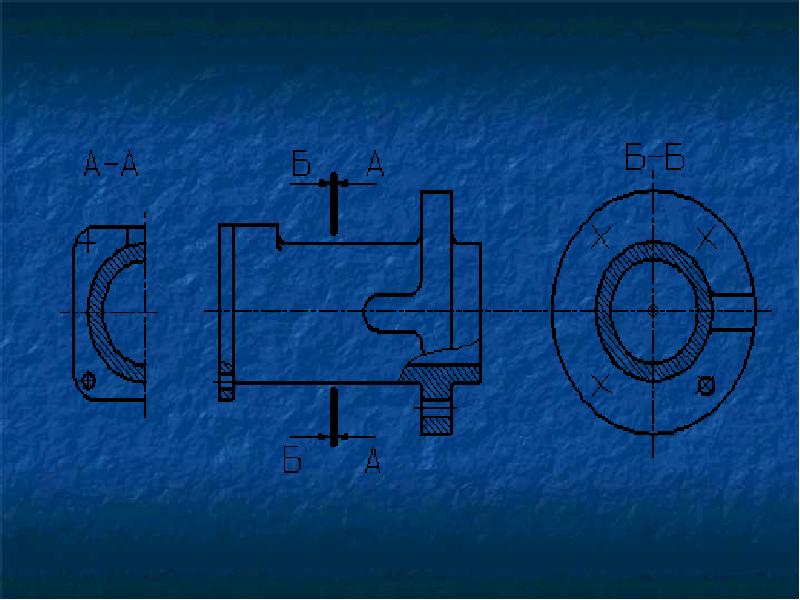

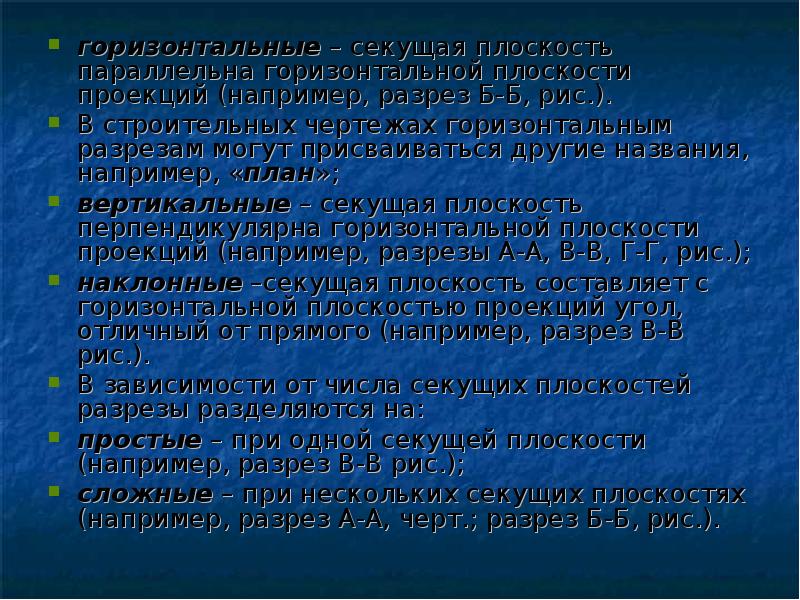

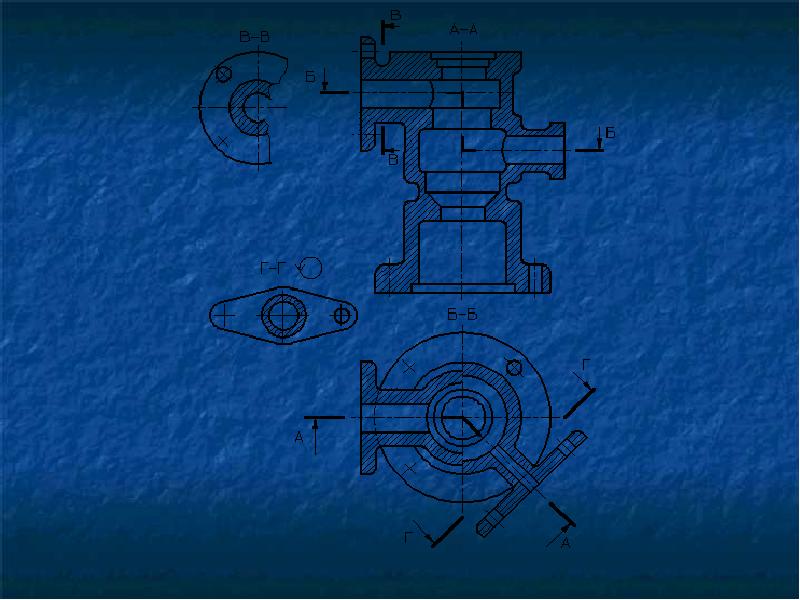

горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций (например, разрез Б-Б, рис.). горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций (например, разрез Б-Б, рис.). В строительных чертежах горизонтальным разрезам могут присваиваться другие названия, например, «план»; вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций (например, разрезы А-А, В-В, Г-Г, рис.); наклонные –секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого (например, разрез В-В рис.). В зависимости от числа секущих плоскостей разрезы разделяются на: простые – при одной секущей плоскости (например, разрез В-В рис.); сложные – при нескольких секущих плоскостях (например, разрез А-А, черт.; разрез Б-Б, рис.).

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

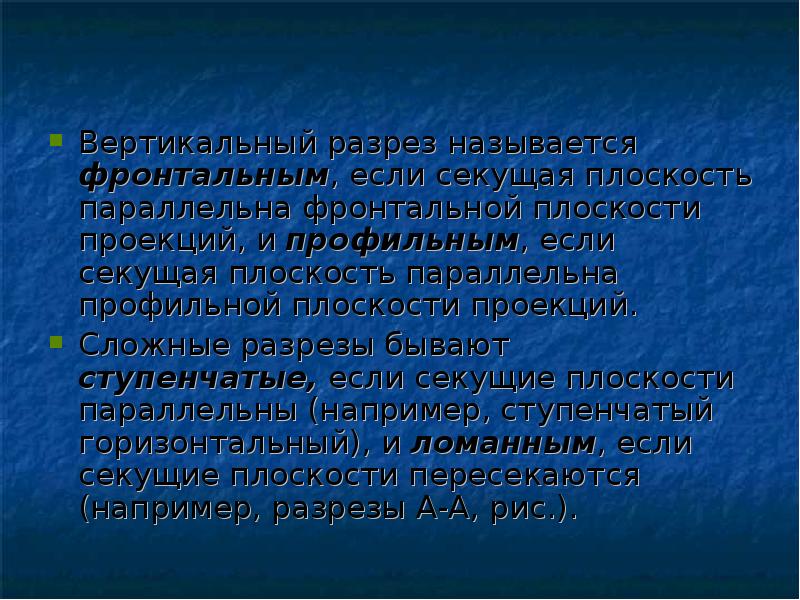

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций. Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций. Сложные разрезы бывают ступенчатые, если секущие плоскости параллельны (например, ступенчатый горизонтальный), и ломанным, если секущие плоскости пересекаются (например, разрезы А-А, рис.).

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

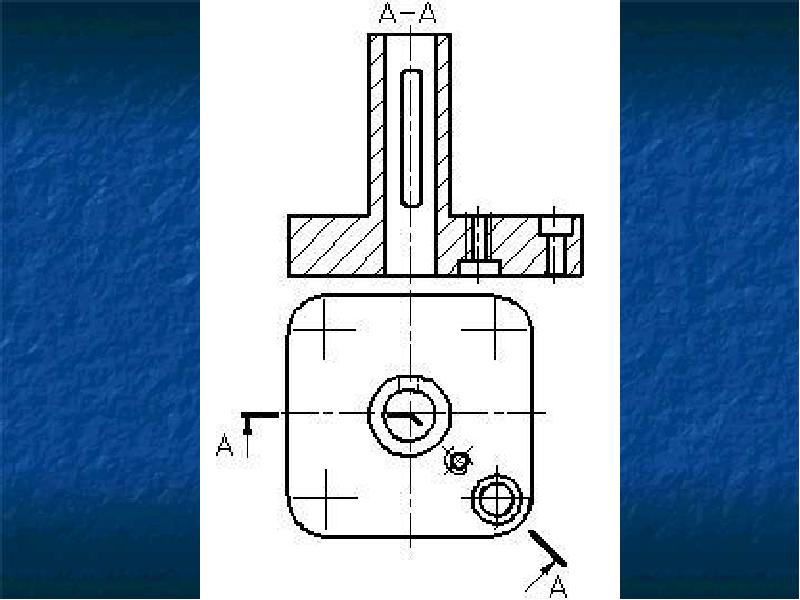

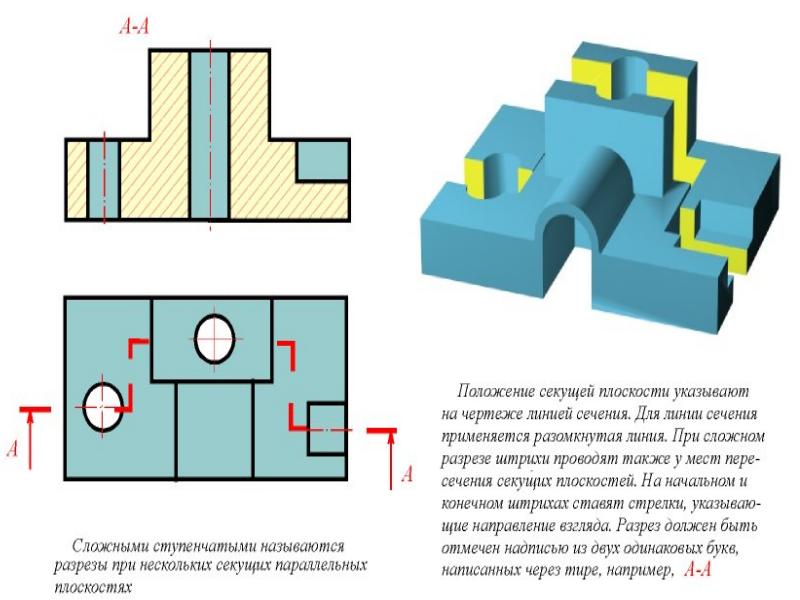

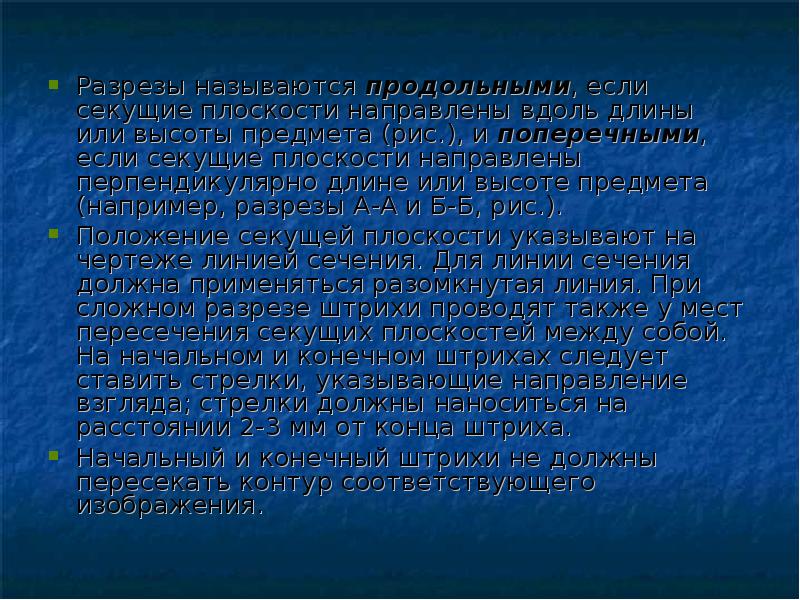

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета (рис.), и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета (например, разрезы А-А и Б-Б, рис.). Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета (рис.), и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета (например, разрезы А-А и Б-Б, рис.). Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения должна применяться разомкнутая линия. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2-3 мм от конца штриха. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

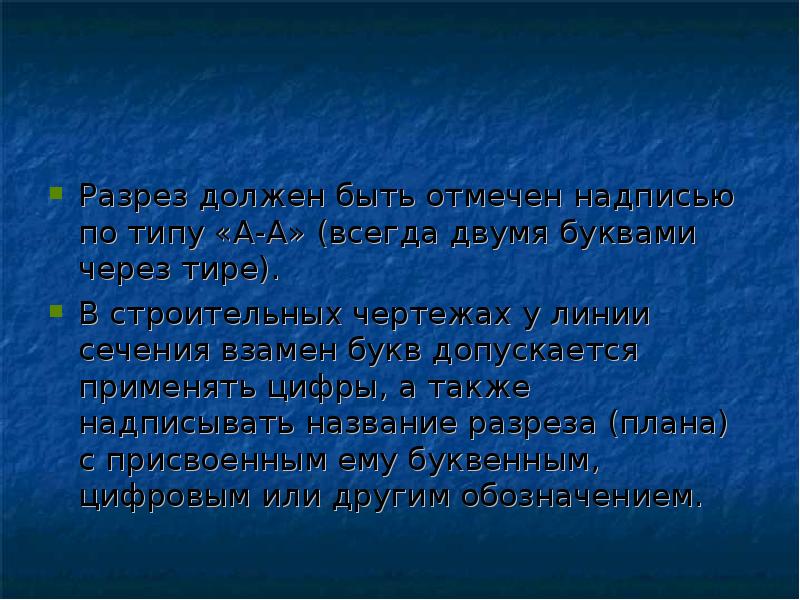

Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире). Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире). В строительных чертежах у линии сечения взамен букв допускается применять цифры, а также надписывать название разреза (плана) с присвоенным ему буквенным, цифровым или другим обозначением.

Слайд 12

Описание слайда:

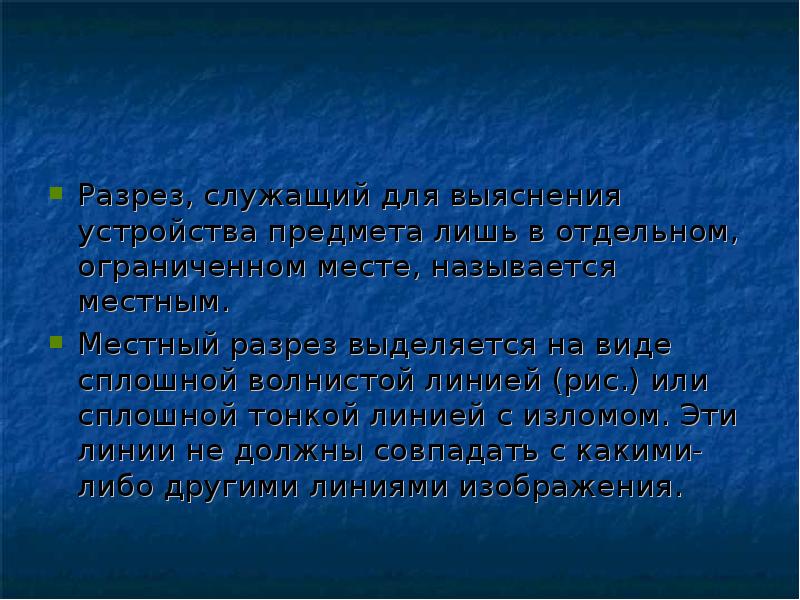

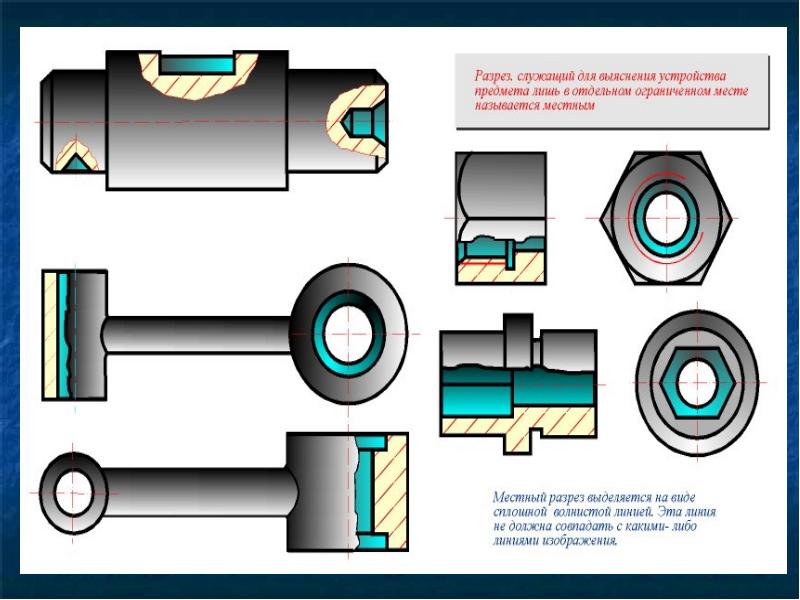

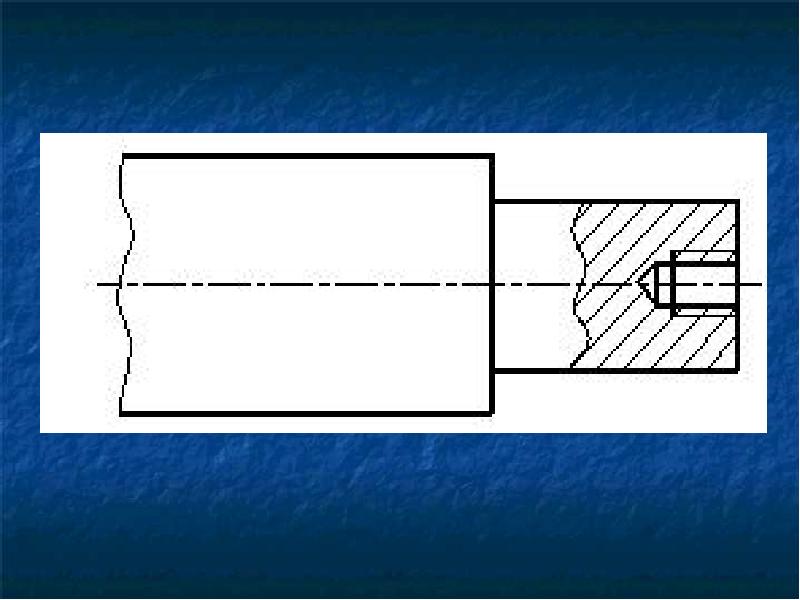

Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Местный разрез выделяется на виде сплошной волнистой линией (рис.) или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения.
