Слайд 1

Описание слайда:

Реологические свойства биологических тканей Лекция 5

Слайд 2

Описание слайда:

План лекции Механические модели, реологическое уравнение абсолютно упругих, вязких и пластических тел. Упруго вязкие системы. Механическая модель Максвелла. Вязкоупругие системы. Механическая модель Кельвина–Фойгта. Общая характеристика реологических свойств мягких и твердых биологических тканей.

Слайд 3

Описание слайда:

Деформация это изменение формы и размеров тела под действием внешних сил либо температуры характеризуется механическим напряжением (σ)

Слайд 4

Описание слайда:

В твердых телах деформацию называют: упругой, если после прекращения действия сил она исчезает пластической, если после прекращения действия сил она сохраняется упругопластической, если после прекращения действия сил, происходит неполное ее исчезновение

Слайд 5

Описание слайда:

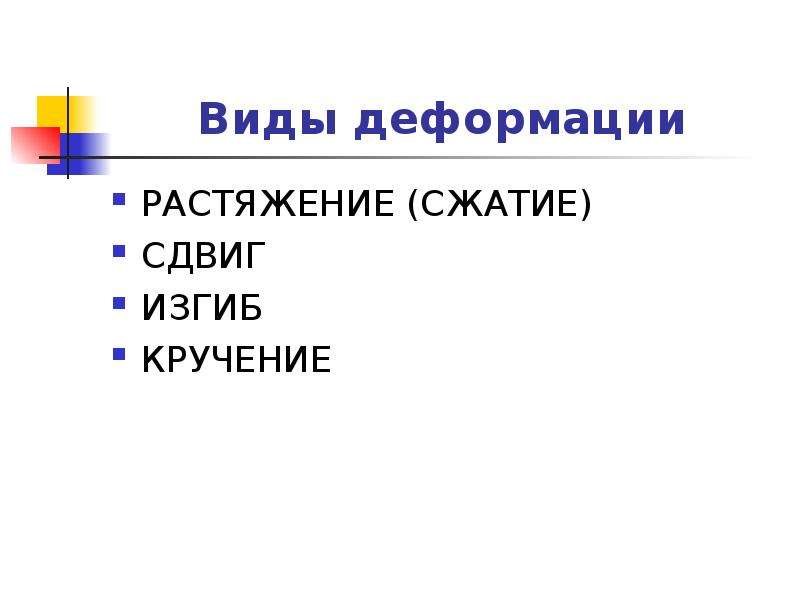

Виды деформации РАСТЯЖЕНИЕ (СЖАТИЕ) СДВИГ ИЗГИБ КРУЧЕНИЕ

Слайд 6

Описание слайда:

РАСТЯЖЕНИЕ (СЖАТИЕ) σ = F/S σ – механическое напряжение (Па) F – сила (Н), направленная вдоль оси бруска S – площадь поперечного сечения (м2)

Слайд 7

Описание слайда:

Закон Гука При небольшой величине относительной деформации связь между механическим напряжением и деформацией выражается законом Гука:σ = Еε При упругой деформации напряжение прямо пропорционально величине деформации Е – модуль Юнга (модуль продольной упругости, Па), численно равен напряжению, увеличивающему длину образца в два раза

Слайд 8

Описание слайда:

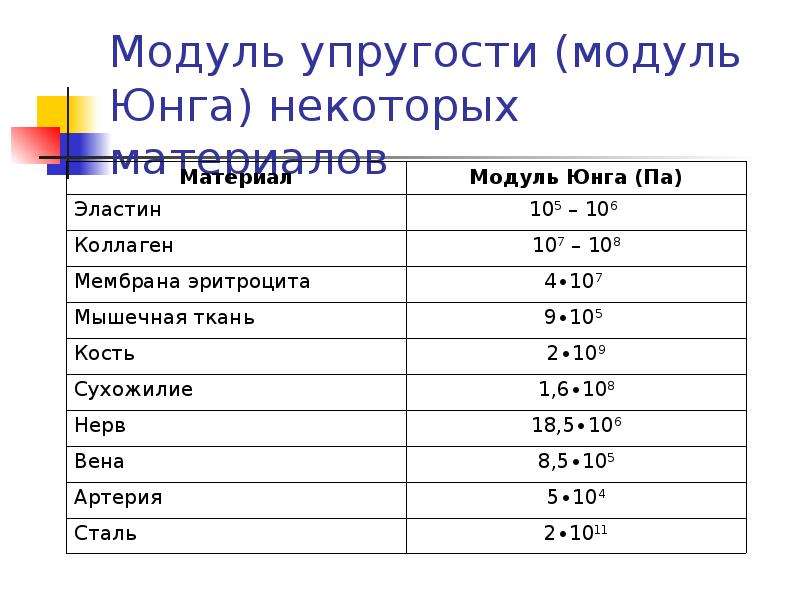

Модуль упругости (модуль Юнга) некоторых материалов

Слайд 9

Описание слайда:

Зависимость напряжения от деформации (диаграмма растяжения)

Слайд 10

Описание слайда:

Реологические модели Модель упругого тела (пружина)

Слайд 11

Описание слайда:

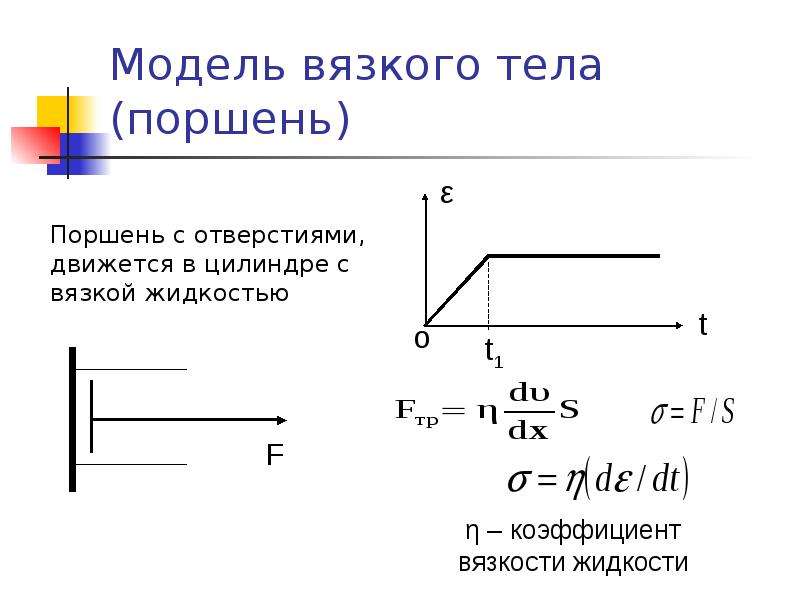

Модель вязкого тела (поршень) Поршень с отверстиями, движется в цилиндре с вязкой жидкостью

Слайд 12

Описание слайда:

Модель Максвелла (упруго-вязкий элемент)

Слайд 13

Описание слайда:

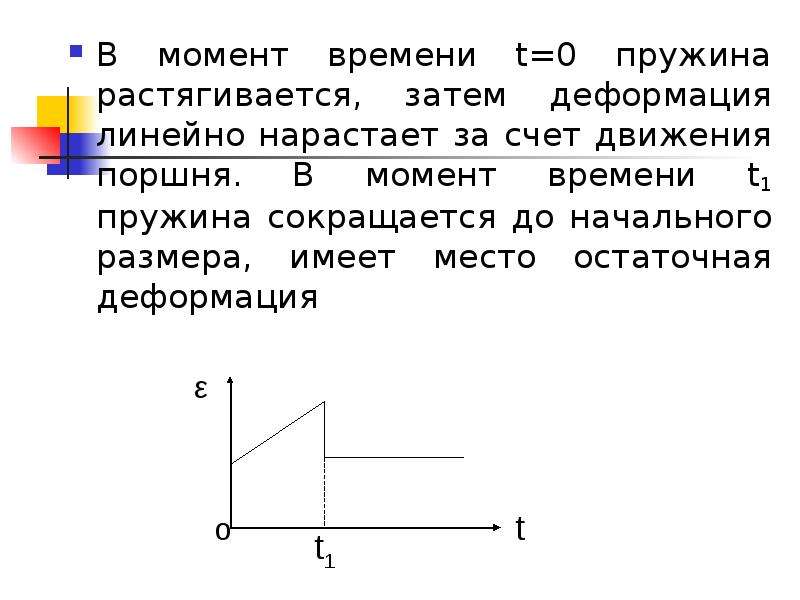

В момент времени t=0 пружина растягивается, затем деформация линейно нарастает за счет движения поршня. В момент времени t1 пружина сокращается до начального размера, имеет место остаточная деформация В момент времени t=0 пружина растягивается, затем деформация линейно нарастает за счет движения поршня. В момент времени t1 пружина сокращается до начального размера, имеет место остаточная деформация

Слайд 14

Описание слайда:

Скорость общей деформации равна: Скорость общей деформации равна:

Слайд 15

Описание слайда:

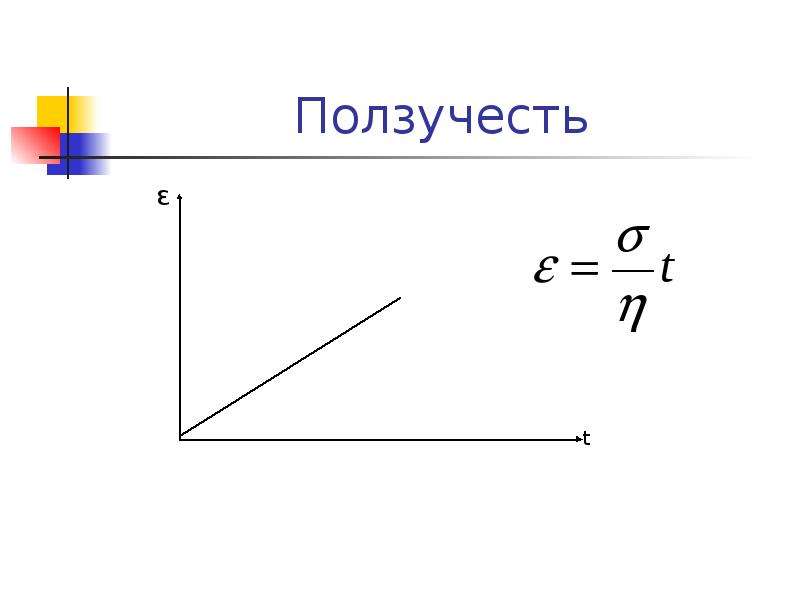

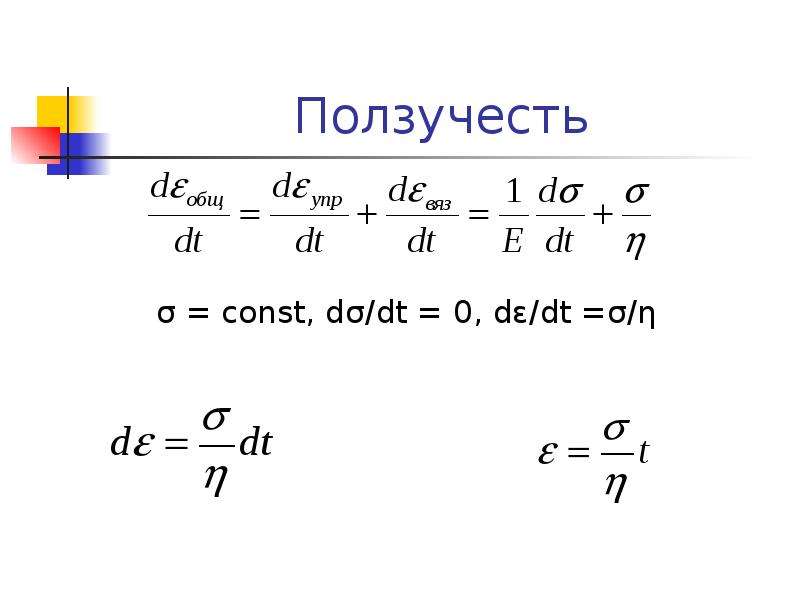

Ползучесть

Слайд 16

Описание слайда:

Ползучесть

Слайд 17

Описание слайда:

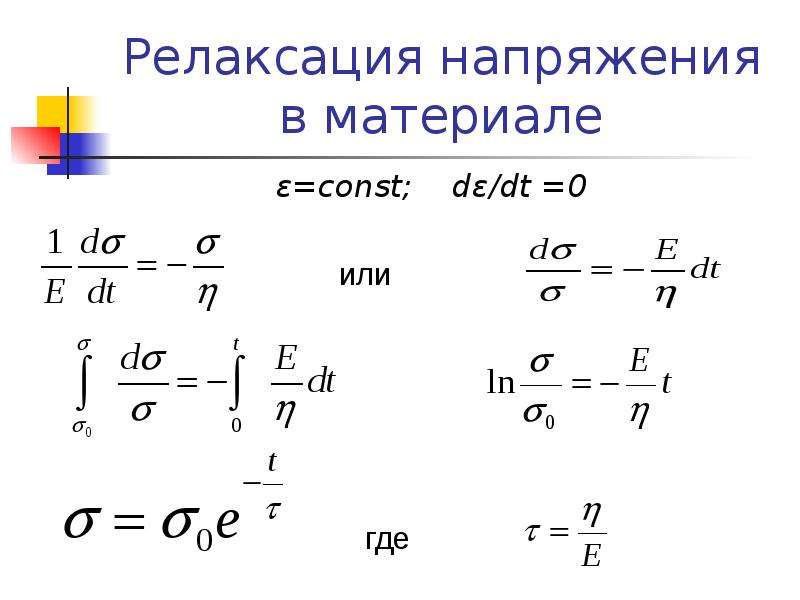

Релаксация напряжения в материале

Слайд 18

Описание слайда:

Релаксация напряжения

Слайд 19

Описание слайда:

Модель Кельвина–Фойгта

Слайд 20

Описание слайда:

В начальный момент времени деформация равна нулю, а в момент времени t равна ε В начальный момент времени деформация равна нулю, а в момент времени t равна ε

Слайд 21

Описание слайда:

В рамках модели Кельвина–Фойгта деформация экспоненциально возрастает со временем. В рамках модели Кельвина–Фойгта деформация экспоненциально возрастает со временем. При снятии нагрузки деформация экспоненциально убывает.

Слайд 22

Описание слайда:

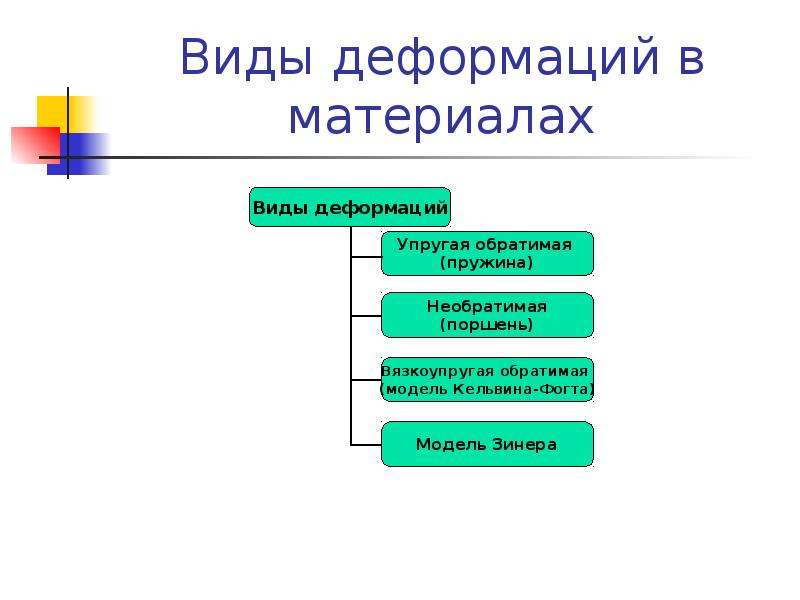

Виды деформаций в материалах

Слайд 23

Описание слайда:

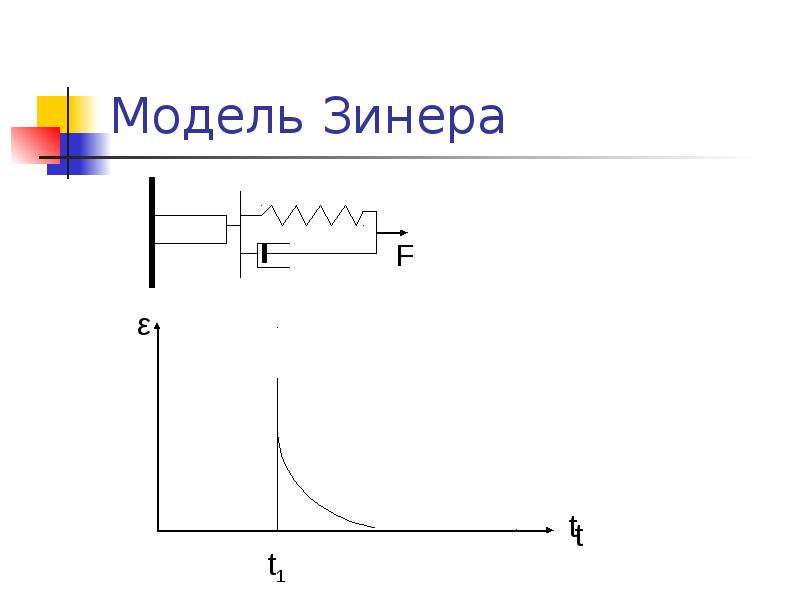

Модель Зинера

Слайд 24

Описание слайда:

Прочность – способность тел выдерживать без разрушения приложенную к ним нагрузку Предел прочности – это предельное напряжение, при котором образец разрушается. Значение предела прочности зависит не только от свойств вещества, но и от способа деформации.

Слайд 25

Описание слайда:

Характеристики прочности

Слайд 26

Описание слайда:

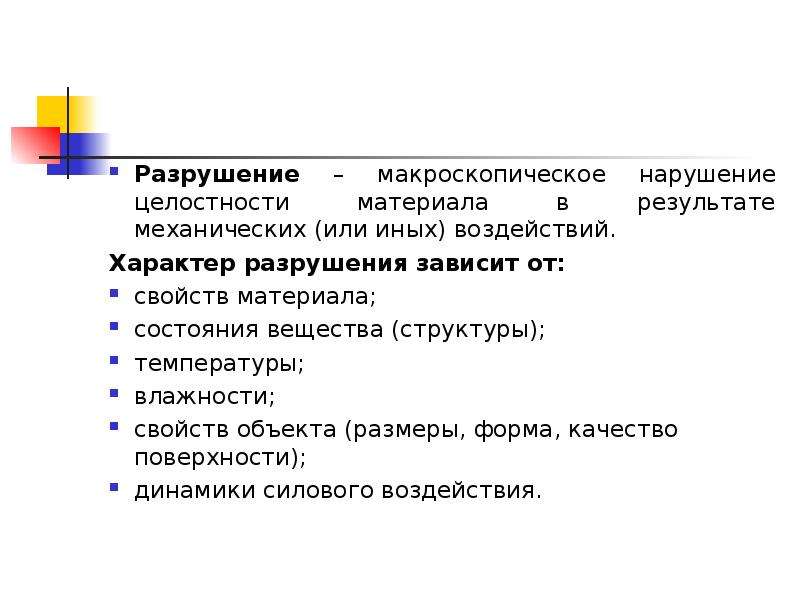

Разрушение – макроскопическое нарушение целостности материала в результате механических (или иных) воздействий. Разрушение – макроскопическое нарушение целостности материала в результате механических (или иных) воздействий. Характер разрушения зависит от: свойств материала; состояния вещества (структуры); температуры; влажности; свойств объекта (размеры, форма, качество поверхности); динамики силового воздействия.

Слайд 27

Описание слайда:

МЕХАНИЧЕСКИЕ СВОЙСТВА БИОЛОГИЧЕСКИХ ТКАНЕЙ. Большинство тканей являются анизотропными композитными материалами, образованными объемным сочетанием химически разнородных компонентов. Состав каждого типа тканей также зависит от ее функций.

Слайд 28

Описание слайда:

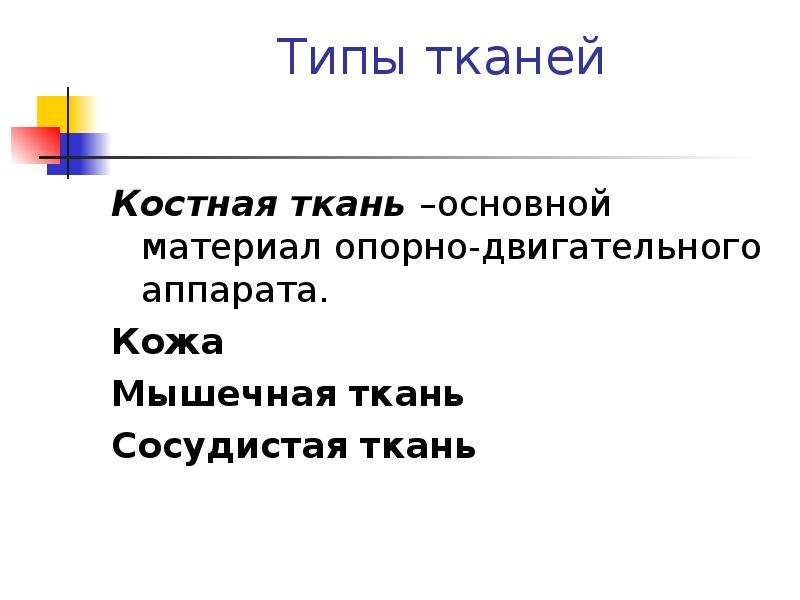

Типы тканей Костная ткань –основной материал опорно-двигательного аппарата. Кожа Мышечная ткань Сосудистая ткань

Слайд 29

Описание слайда:

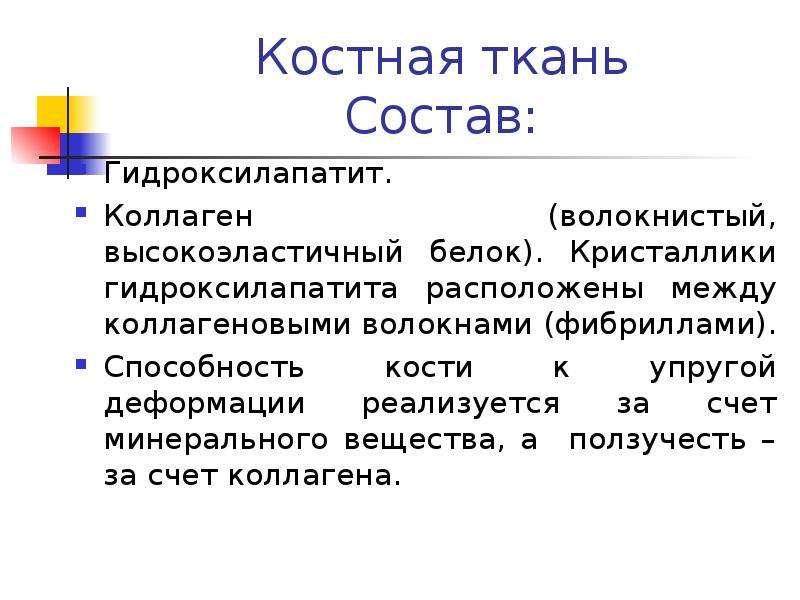

Костная ткань Состав: Гидроксилапатит. Коллаген (волокнистый, высокоэластичный белок). Кристаллики гидроксилапатита расположены между коллагеновыми волокнами (фибриллами). Способность кости к упругой деформации реализуется за счет минерального вещества, а ползучесть – за счет коллагена.

Слайд 30

Описание слайда:

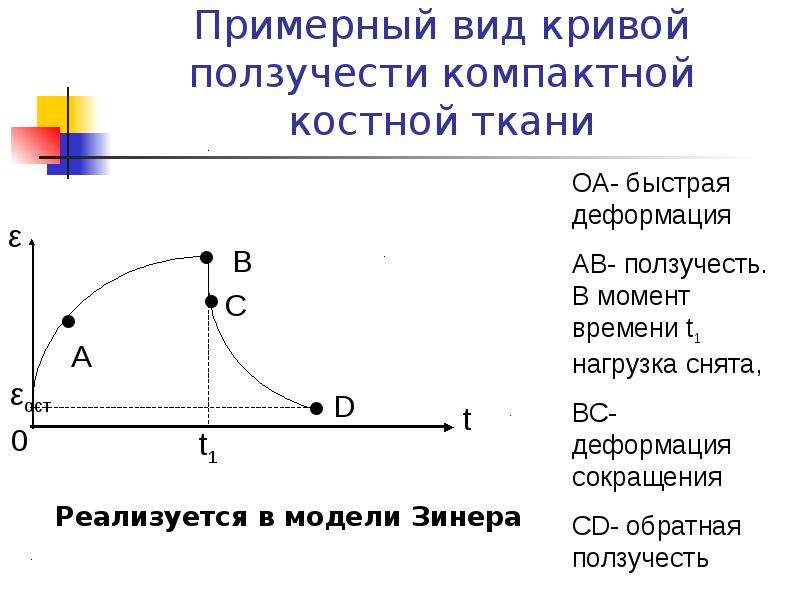

Примерный вид кривой ползучести компактной костной ткани

Слайд 31

Описание слайда:

Механические свойства костной ткани Определяются: возрастом; заболеваниями; условиями роста. Плотность – 2400 кг/м3. Е = 1010 Па, предел прочности σпр = 100 МПа, относительная деформация – 1%. Бедренная кость в продольном направлении выдерживает нагрузку 45000 Н, а при изгибе – 2500 Н. Запас механической прочности: бедренная и берцовая кости выдерживают нагрузки в 25 - 30 раз больше веса нормального человека

Слайд 32

Описание слайда:

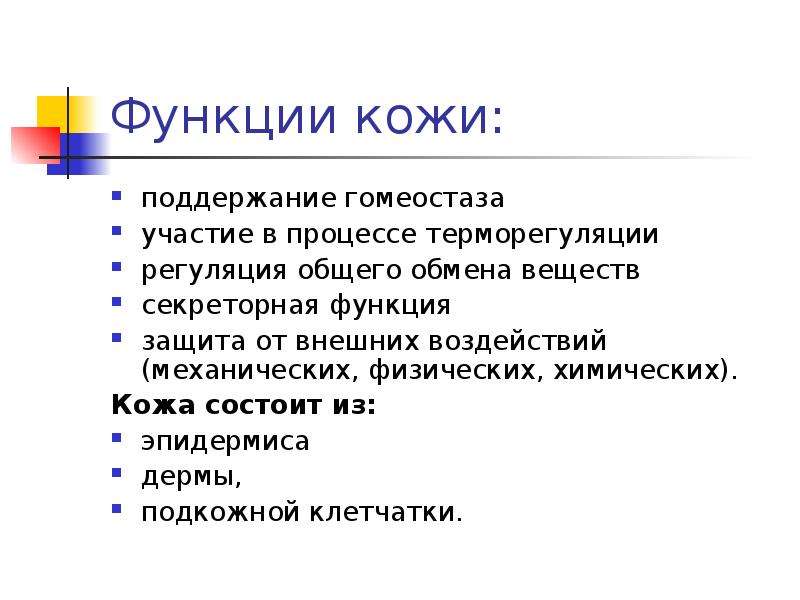

Функции кожи: поддержание гомеостаза участие в процессе терморегуляции регуляция общего обмена веществ секреторная функция защита от внешних воздействий (механических, физических, химических). Кожа состоит из: эпидермиса дермы, подкожной клетчатки.

Слайд 33

Описание слайда:

Состав кожи Коллаген (75% сухой массы), Эластин (4%) Матрица Кожа вязкоупругий материал с высокоэластичными свойствами, обладающий акустической анизотропией. Механические характеристики: коллаген – Е= 10-100 МПа, σпр = 100 МПа; эластин - Е= 0,5 МПа, σпр = 5 МПа Эластин растягивается до 200 – 300%, коллаген до 10%.

Слайд 34

Описание слайда:

Мышечная ткань состоит из: Коллагена Эластина Мышцы бывают: скелетные (сердечная) гладкие (кишечник) Плотность мышц 1100кг/м3; Е= 105 МПа. Поведение описывается моделью Максвелла

Слайд 35

Описание слайда:

Скелетная мышца представляет собой вязкоупругий материал (модель Зинера). Для нее характерна релаксация напряжения. Модуль упругости мышцы зависит от нагрузки и называется эффективным или тангенциальным.

Слайд 36

Описание слайда:

Режим сокращения мышц: Изометрический (длина мышцы не изменяется, вся сила затрачивается на совершение статической работы); Изотонический (поддерживается постоянное напряжение мышцы).

Слайд 37

Описание слайда:

СОСУДИСТАЯ ТКАНЬ Механические свойства кровеносных сосудов определяются свойствами коллагена, эластина и гладких мышечных волокон. С удалением от сердца увеличивается доля гладких мышечных волокон, в артериолах они являются основной составляющей сосудистой ткани. Стенки сосудов способны к значительным обратимым изменениям размера под действием деформирующей силы, обусловленной избыточным внутренним давлением.
