Резьба. Изображение и обозначение резьбы на чертежах, слайд №1 Резьба. Изображение и обозначение резьбы на чертежах, слайд №2 Резьба. Изображение и обозначение резьбы на чертежах, слайд №3 Резьба. Изображение и обозначение резьбы на чертежах, слайд №4 Резьба. Изображение и обозначение резьбы на чертежах, слайд №5 Резьба. Изображение и обозначение резьбы на чертежах, слайд №6 Резьба. Изображение и обозначение резьбы на чертежах, слайд №7 Резьба. Изображение и обозначение резьбы на чертежах, слайд №8 Резьба. Изображение и обозначение резьбы на чертежах, слайд №9 Резьба. Изображение и обозначение резьбы на чертежах, слайд №10 Резьба. Изображение и обозначение резьбы на чертежах, слайд №11 Резьба. Изображение и обозначение резьбы на чертежах, слайд №12 Резьба. Изображение и обозначение резьбы на чертежах, слайд №13 Резьба. Изображение и обозначение резьбы на чертежах, слайд №14 Резьба. Изображение и обозначение резьбы на чертежах, слайд №15
Скачать
Вы можете ознакомиться и скачать презентацию на тему Резьба. Изображение и обозначение резьбы на чертежах. Доклад-сообщение содержит 15 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


Резьба. Изображение и обозначение резьбы на чертежах, слайд №1
Описание слайда:

Слайд 2


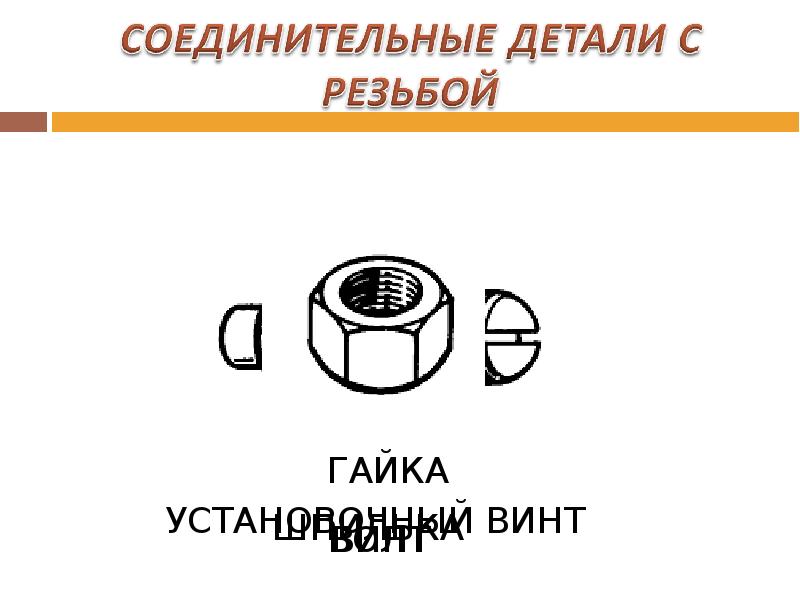

Резьба. Изображение и обозначение резьбы на чертежах, слайд №2
Описание слайда:

Слайд 3

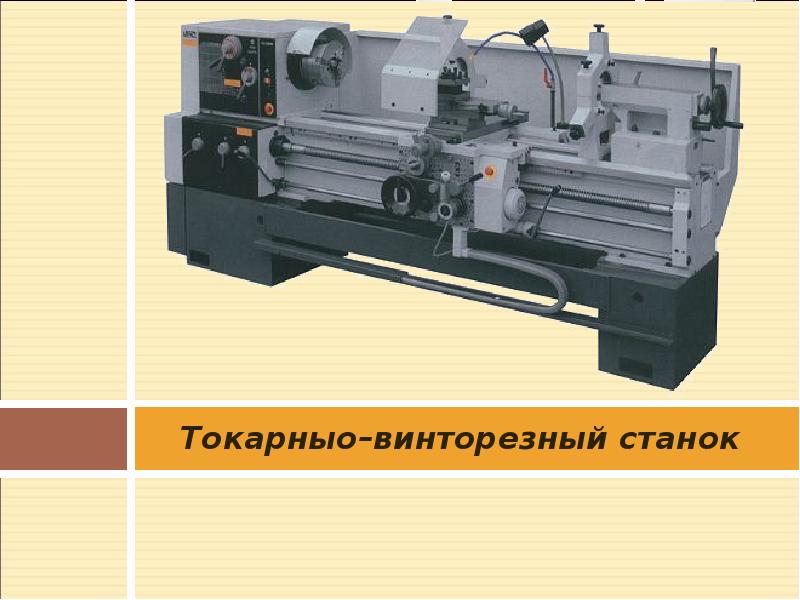

Токарныо–винторезный станок
Описание слайда:
Токарныо–винторезный станок

Слайд 4

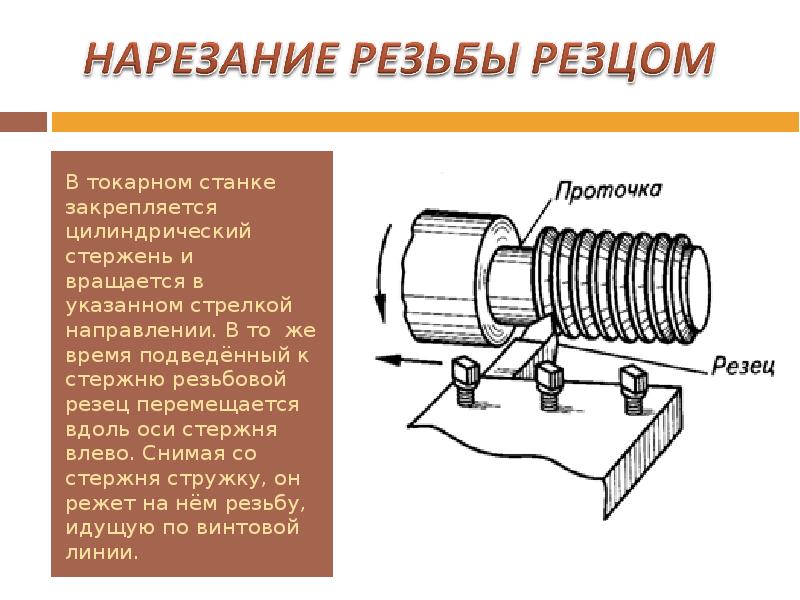

В токарном станке закрепляется цилиндрический стержень и вращается в указанном стрелкой направлении. В то же время подведённый к стержню резьбовой...
Описание слайда:
В токарном станке закрепляется цилиндрический стержень и вращается в указанном стрелкой направлении. В то же время подведённый к стержню резьбовой резец перемещается вдоль оси стержня влево. Снимая со стержня стружку, он режет на нём резьбу, идущую по винтовой линии. В токарном станке закрепляется цилиндрический стержень и вращается в указанном стрелкой направлении. В то же время подведённый к стержню резьбовой резец перемещается вдоль оси стержня влево. Снимая со стержня стружку, он режет на нём резьбу, идущую по винтовой линии.

Слайд 5

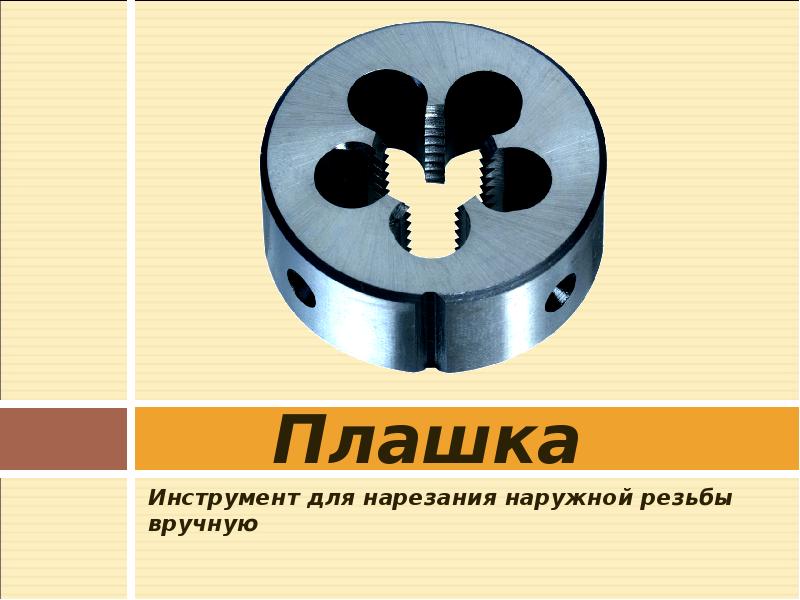

Плашка Инструмент для нарезания наружной резьбы вручную
Описание слайда:
Плашка Инструмент для нарезания наружной резьбы вручную

Слайд 6

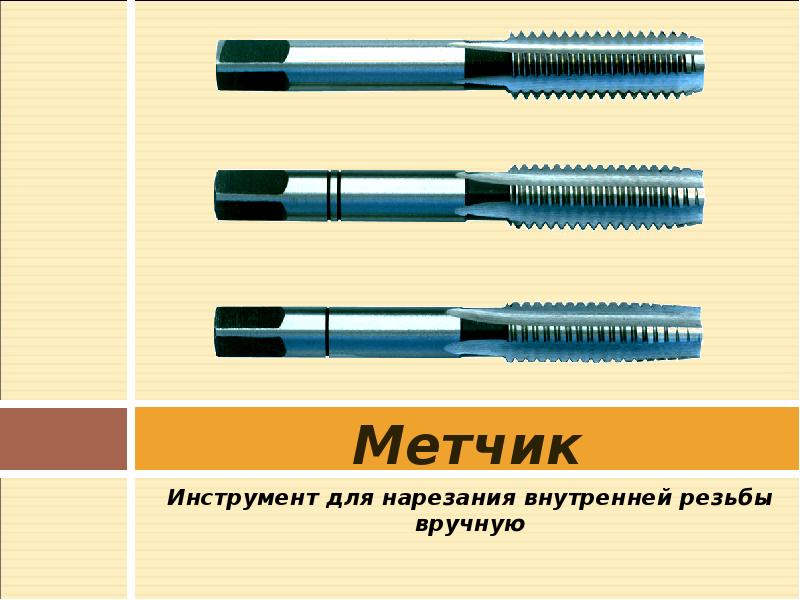

Метчик Инструмент для нарезания внутренней резьбы вручную
Описание слайда:
Метчик Инструмент для нарезания внутренней резьбы вручную

Слайд 7

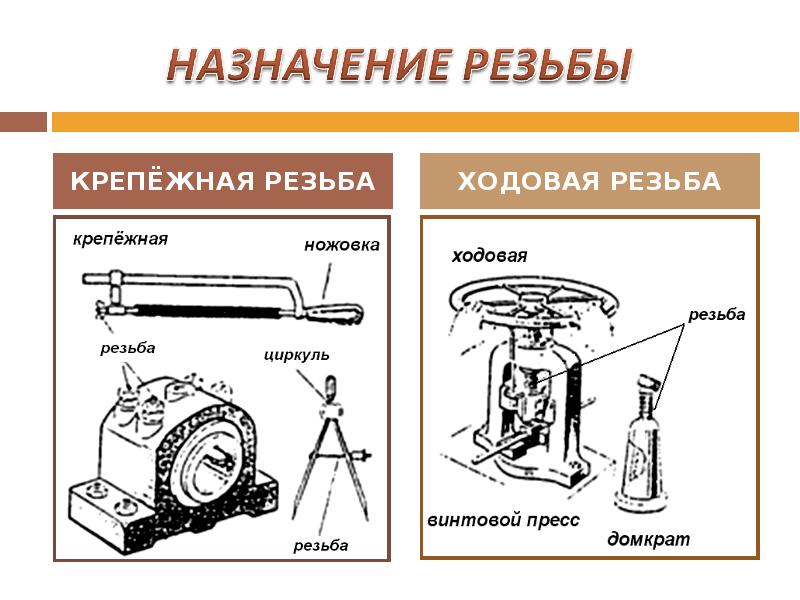

КРЕПЁЖНАЯ РЕЗЬБА КРЕПЁЖНАЯ РЕЗЬБА
Описание слайда:
КРЕПЁЖНАЯ РЕЗЬБА КРЕПЁЖНАЯ РЕЗЬБА

Слайд 8

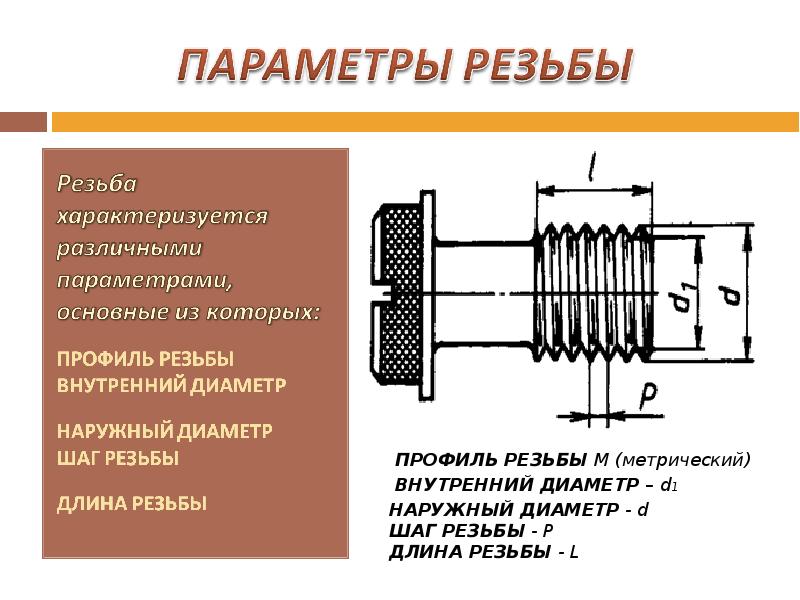

РЕЗЬБА – это поверхность, образованная при винтовом движении плоской фигуры по цилиндрической поверхности.
Описание слайда:
РЕЗЬБА – это поверхность, образованная при винтовом движении плоской фигуры по цилиндрической поверхности.

Слайд 9


Резьба. Изображение и обозначение резьбы на чертежах, слайд №9
Описание слайда:

Слайд 10


Резьба. Изображение и обозначение резьбы на чертежах, слайд №10
Описание слайда:

Слайд 11


Резьба. Изображение и обозначение резьбы на чертежах, слайд №11
Описание слайда:

Слайд 12

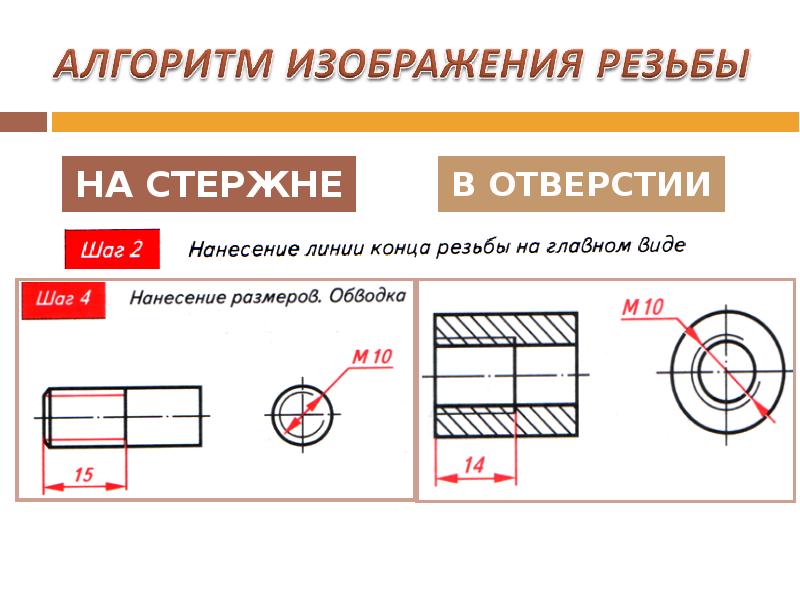

НА СТЕРЖНЕ НА СТЕРЖНЕ
Описание слайда:
НА СТЕРЖНЕ НА СТЕРЖНЕ

Слайд 13


d = 20 d = 20 l = 80 lo = 45 h = 15 D = 40
Описание слайда:
d = 20 d = 20 l = 80 lo = 45 h = 15 D = 40

Слайд 14

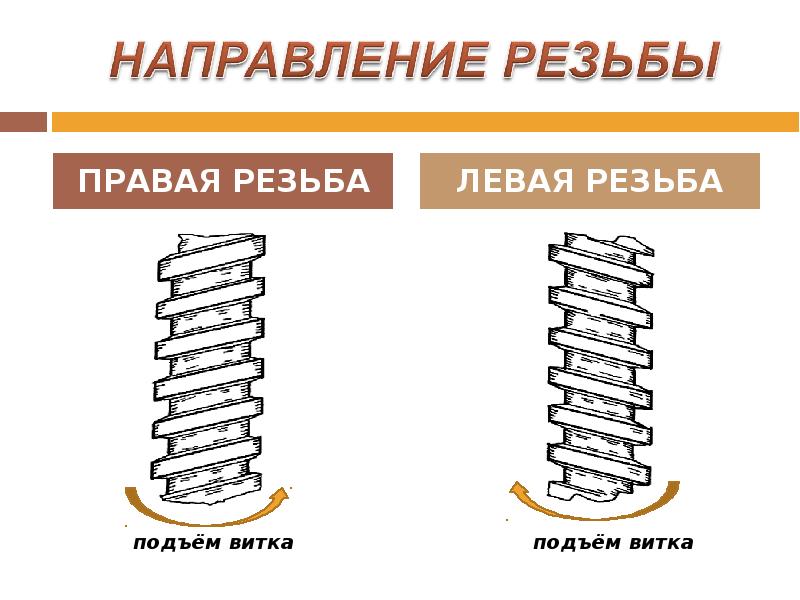

ПРАВАЯ РЕЗЬБА ПРАВАЯ РЕЗЬБА
Описание слайда:
ПРАВАЯ РЕЗЬБА ПРАВАЯ РЕЗЬБА

Слайд 15


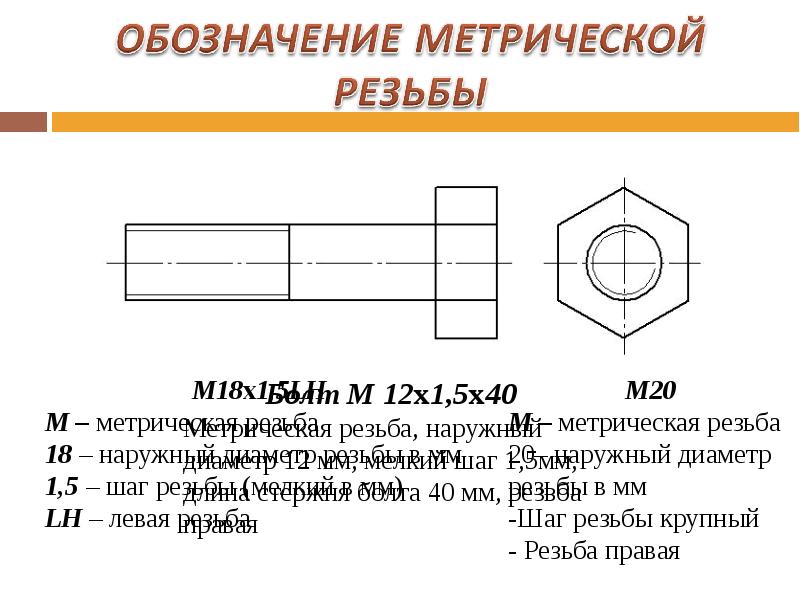

Резьба. Изображение и обозначение резьбы на чертежах, слайд №15
Описание слайда:
