Вы можете ознакомиться и скачать презентацию на тему Резьбы. Образование резьбы. Доклад-сообщение содержит 32 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

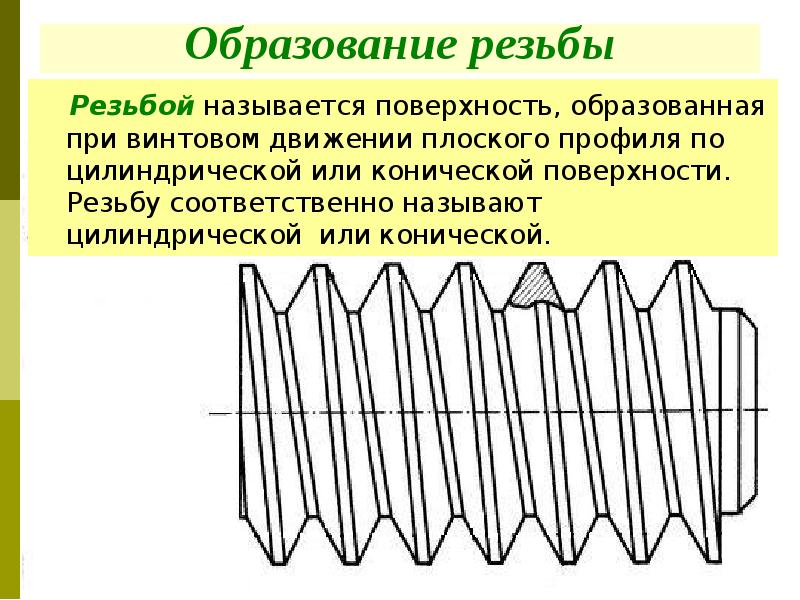

Образование резьбы Резьбой называется поверхность, образованная при винтовом движении плоского профиля по цилиндрической или конической поверхности. Резьбу соответственно называют цилиндрической или конической.

Слайд 3

Описание слайда:

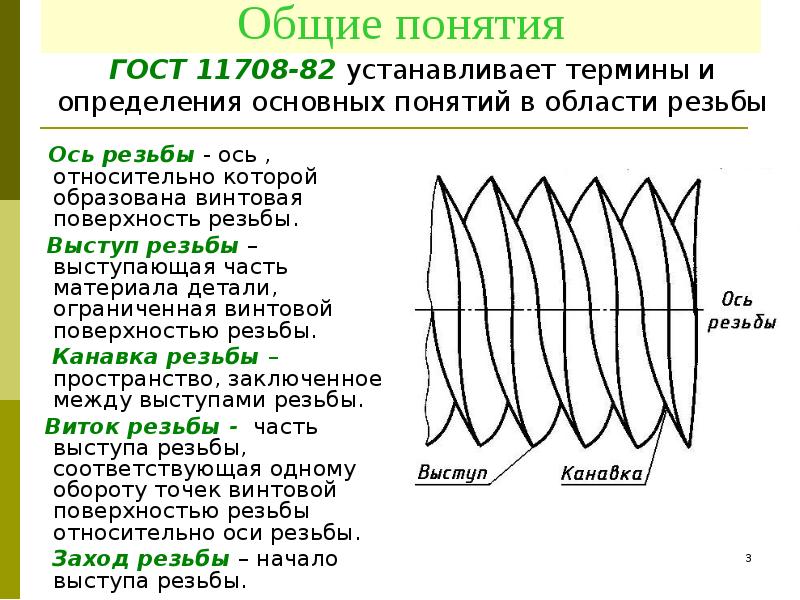

Общие понятия Ось резьбы - ось , относительно которой образована винтовая поверхность резьбы. Выступ резьбы – выступающая часть материала детали, ограниченная винтовой поверхностью резьбы. Канавка резьбы – пространство, заключенное между выступами резьбы. Виток резьбы - часть выступа резьбы, соответствующая одному обороту точек винтовой поверхностью резьбы относительно оси резьбы. Заход резьбы – начало выступа резьбы.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Однозаходная резьба – резьба, образованная одним выступом резьбы. Однозаходная резьба – резьба, образованная одним выступом резьбы. Многозаходная резьба - резьба, образованная двумя или более выступами с равномерно расположенными заходами.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

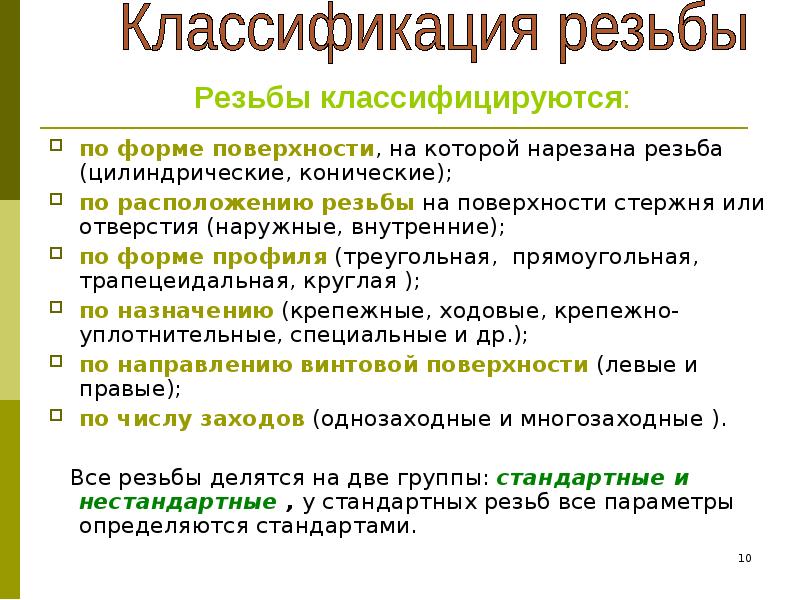

по форме поверхности, на которой нарезана резьба (цилиндрические, конические); по форме поверхности, на которой нарезана резьба (цилиндрические, конические); по расположению резьбы на поверхности стержня или отверстия (наружные, внутренние); по форме профиля (треугольная, прямоугольная, трапецеидальная, круглая ); по назначению (крепежные, ходовые, крепежно-уплотнительные, специальные и др.); по направлению винтовой поверхности (левые и правые); по числу заходов (однозаходные и многозаходные ). Все резьбы делятся на две группы: стандартные и нестандартные , у стандартных резьб все параметры определяются стандартами.
